Manual Våginstrument 778

Transkript

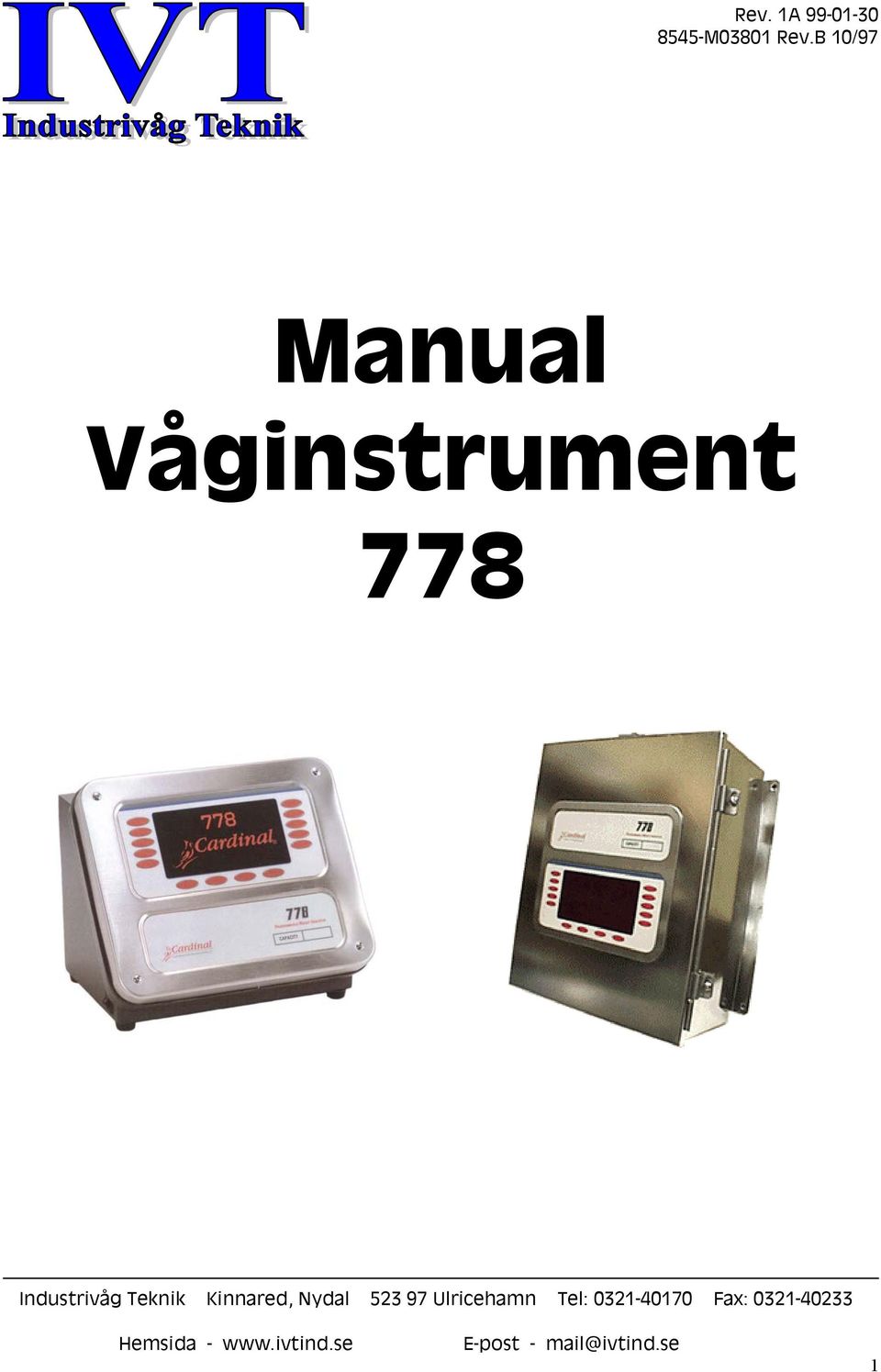

1 Rev. 1A M03801 Rev.B 10/97 Manual Våginstrument 778 Hemsida - E-post - mail@ivtind.se 1

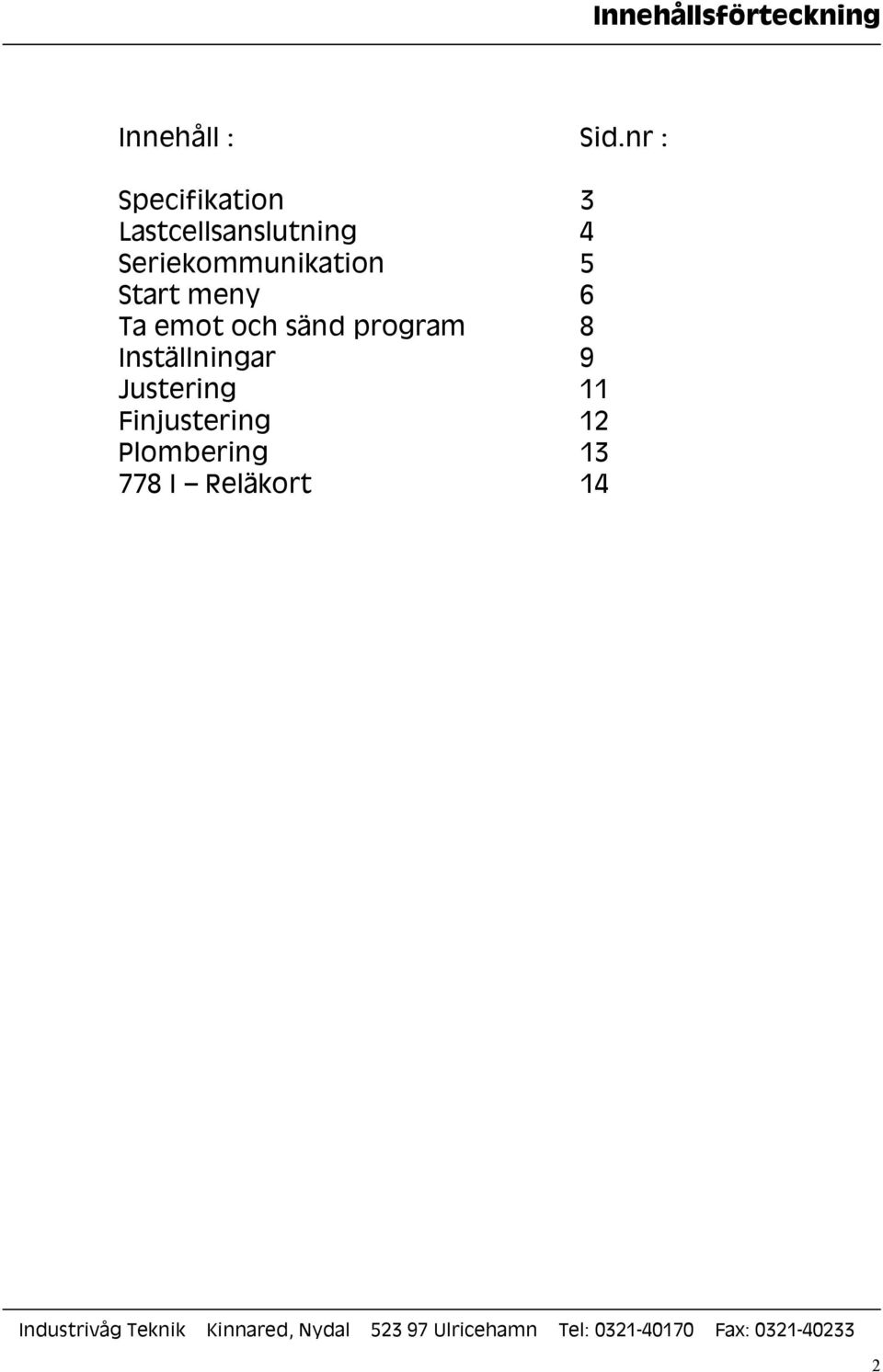

2 Innehållsförteckning Innehåll : Sid.nr : Specifikation 3 Lastcellsanslutning 4 Seriekommunikation 5 Start meny 6 Ta emot och sänd program 8 Inställningar 9 Justering 11 Finjustering 12 Plombering I Reläkort 14 2

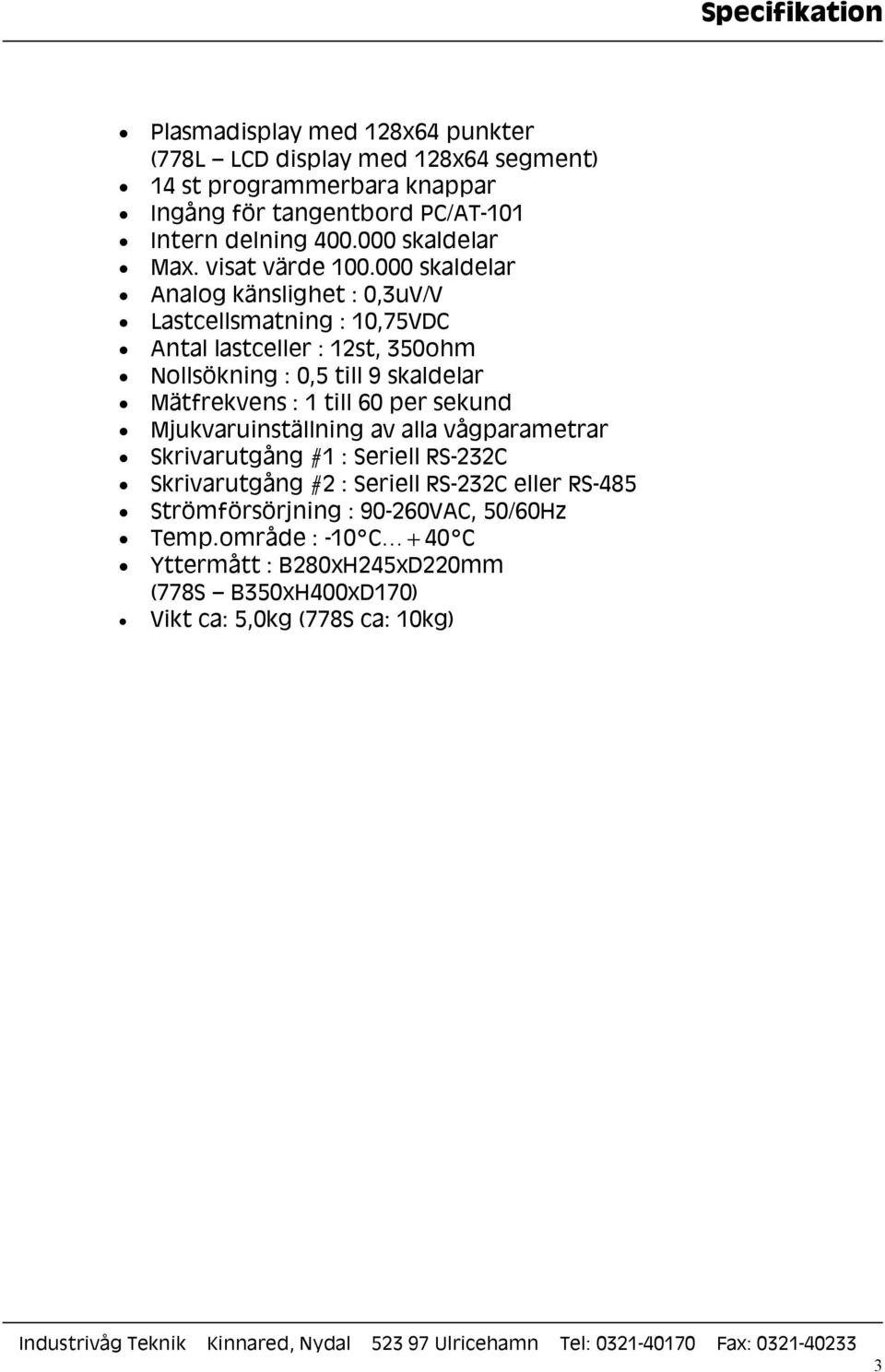

3 Specifikation Plasmadisplay med 128x64 punkter (778L LCD display med 128x64 segment) 14 st programmerbara knappar Ingång för tangentbord PC/AT-101 Intern delning skaldelar Max. visat värde skaldelar Analog känslighet : 0,3uV/V Lastcellsmatning : 10,75VDC Antal lastceller : 12st, 350ohm Nollsökning : 0,5 till 9 skaldelar Mätfrekvens : 1 till 60 per sekund Mjukvaruinställning av alla vågparametrar Skrivarutgång #1 : Seriell RS-232C Skrivarutgång #2 : Seriell RS-232C eller RS-485 Strömförsörjning : VAC, 50/60Hz Temp.område : -10 C +40 C Yttermått : B280xH245xD220mm (778S B350xH400xD170) Vikt ca: 5,0kg (778S ca: 10kg) 3

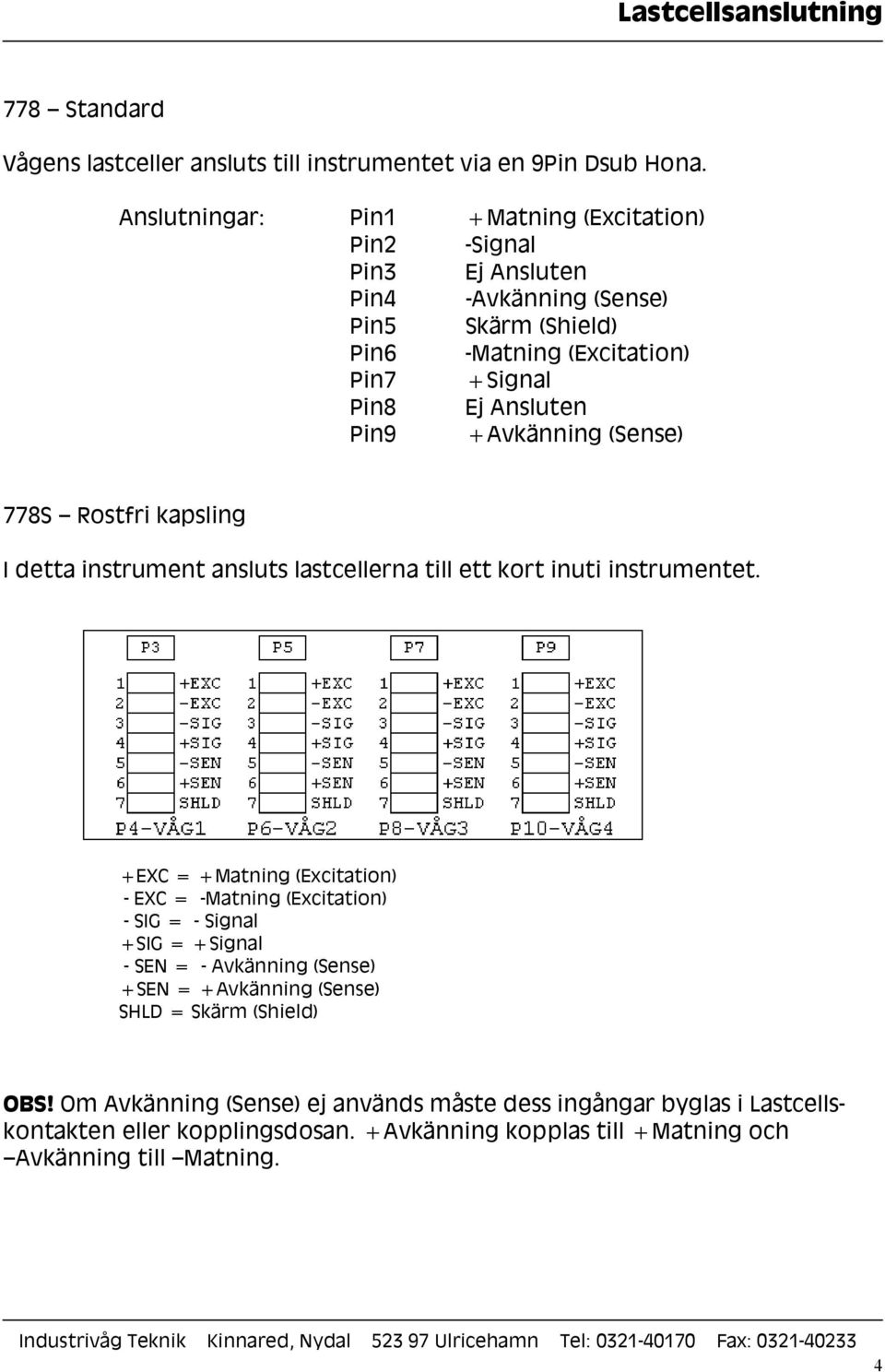

4 Lastcellsanslutning 778 Standard Vågens lastceller ansluts till instrumentet via en 9Pin Dsub Hona. Anslutningar: Pin1 +Matning (Excitation) Pin2 -Signal Pin3 Ej Ansluten Pin4 -Avkänning (Sense) Pin5 Skärm (Shield) Pin6 -Matning (Excitation) Pin7 +Signal Pin8 Ej Ansluten Pin9 +Avkänning (Sense) 778S Rostfri kapsling I detta instrument ansluts lastcellerna till ett kort inuti instrumentet. +EXC = +Matning (Excitation) - EXC = -Matning (Excitation) - SIG = - Signal +SIG = +Signal - SEN = - Avkänning (Sense) +SEN = +Avkänning (Sense) SHLD = Skärm (Shield) OBS! Om Avkänning (Sense) ej används måste dess ingångar byglas i Lastcellskontakten eller kopplingsdosan. +Avkänning kopplas till +Matning och Avkänning till Matning. 4

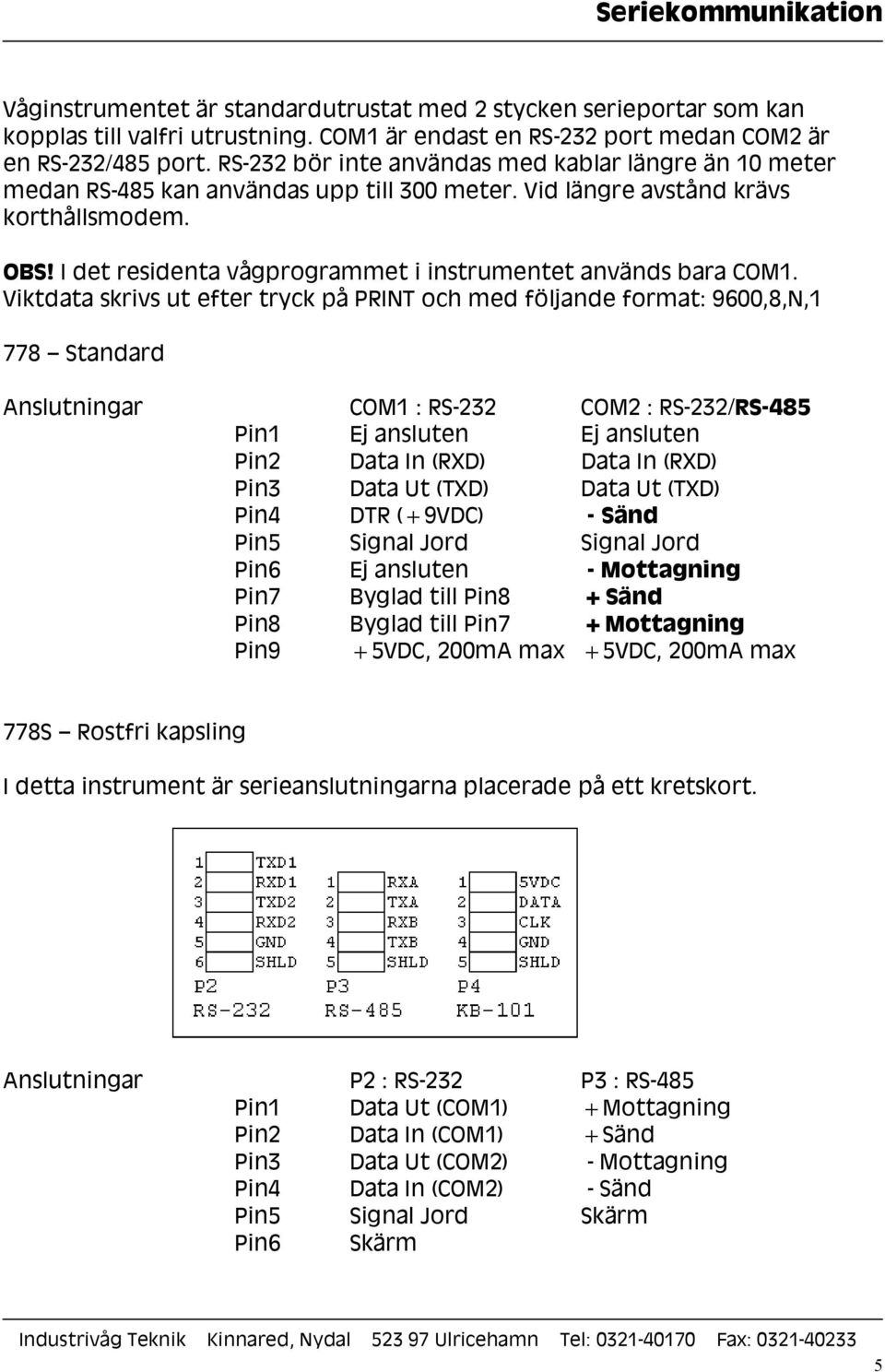

5 Seriekommunikation Våginstrumentet är standardutrustat med 2 stycken serieportar som kan kopplas till valfri utrustning. COM1 är endast en RS-232 port medan COM2 är en RS-232/485 port. RS-232 bör inte användas med kablar längre än 10 meter medan RS-485 kan användas upp till 300 meter. Vid längre avstånd krävs korthållsmodem. OBS! I det residenta vågprogrammet i instrumentet används bara COM1. Viktdata skrivs ut efter tryck på PRINT och med följande format: 9600,8,N,1 778 Standard Anslutningar COM1 : RS-232 COM2 : RS-232/RS-485 Pin1 Ej ansluten Ej ansluten Pin2 Data In (RXD) Data In (RXD) Pin3 Data Ut (TXD) Data Ut (TXD) Pin4 DTR (+9VDC) - Sänd Pin5 Signal Jord Signal Jord Pin6 Ej ansluten - Mottagning Pin7 Byglad till Pin8 +Sänd Pin8 Byglad till Pin7 +Mottagning Pin9 +5VDC, 200mA max +5VDC, 200mA max 778S Rostfri kapsling I detta instrument är serieanslutningarna placerade på ett kretskort. Anslutningar P2 : RS-232 P3 : RS-485 Pin1 Data Ut (COM1) +Mottagning Pin2 Data In (COM1) +Sänd Pin3 Data Ut (COM2) - Mottagning Pin4 Data In (COM2) - Sänd Pin5 Signal Jord Skärm Pin6 Skärm 5

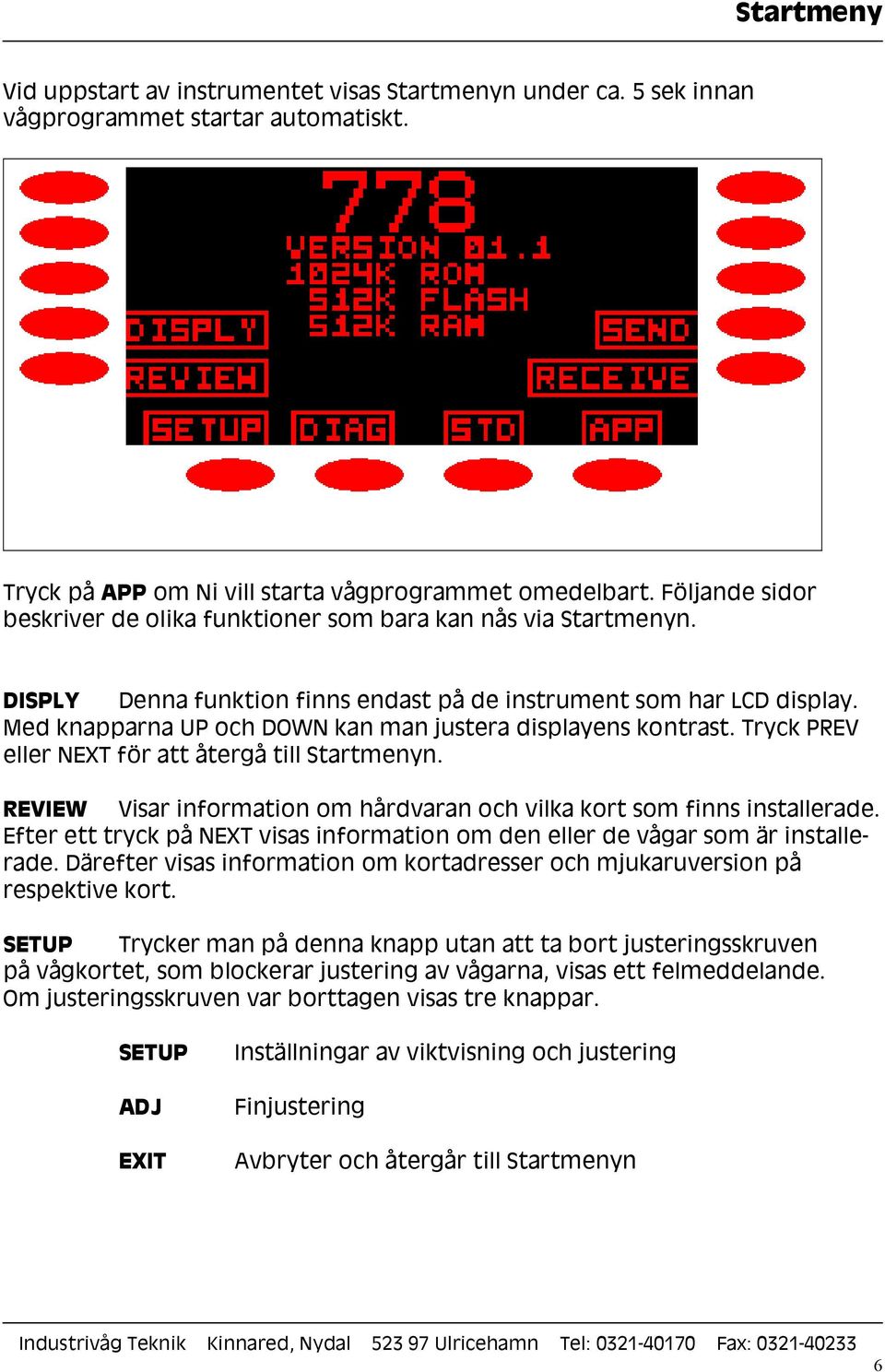

6 Startmeny Vid uppstart av instrumentet visas Startmenyn under ca. 5 sek innan vågprogrammet startar automatiskt. Tryck på APP om Ni vill starta vågprogrammet omedelbart. Följande sidor beskriver de olika funktioner som bara kan nås via Startmenyn. DISPLY Denna funktion finns endast på de instrument som har LCD display. Med knapparna UP och DOWN kan man justera displayens kontrast. Tryck PREV eller NEXT för att återgå till Startmenyn. REVIEW Visar information om hårdvaran och vilka kort som finns installerade. Efter ett tryck på NEXT visas information om den eller de vågar som är installerade. Därefter visas information om kortadresser och mjukaruversion på respektive kort. SETUP Trycker man på denna knapp utan att ta bort justeringsskruven på vågkortet, som blockerar justering av vågarna, visas ett felmeddelande. Om justeringsskruven var borttagen visas tre knappar. SETUP ADJ EXIT Inställningar av viktvisning och justering Finjustering Avbryter och återgår till Startmenyn 6

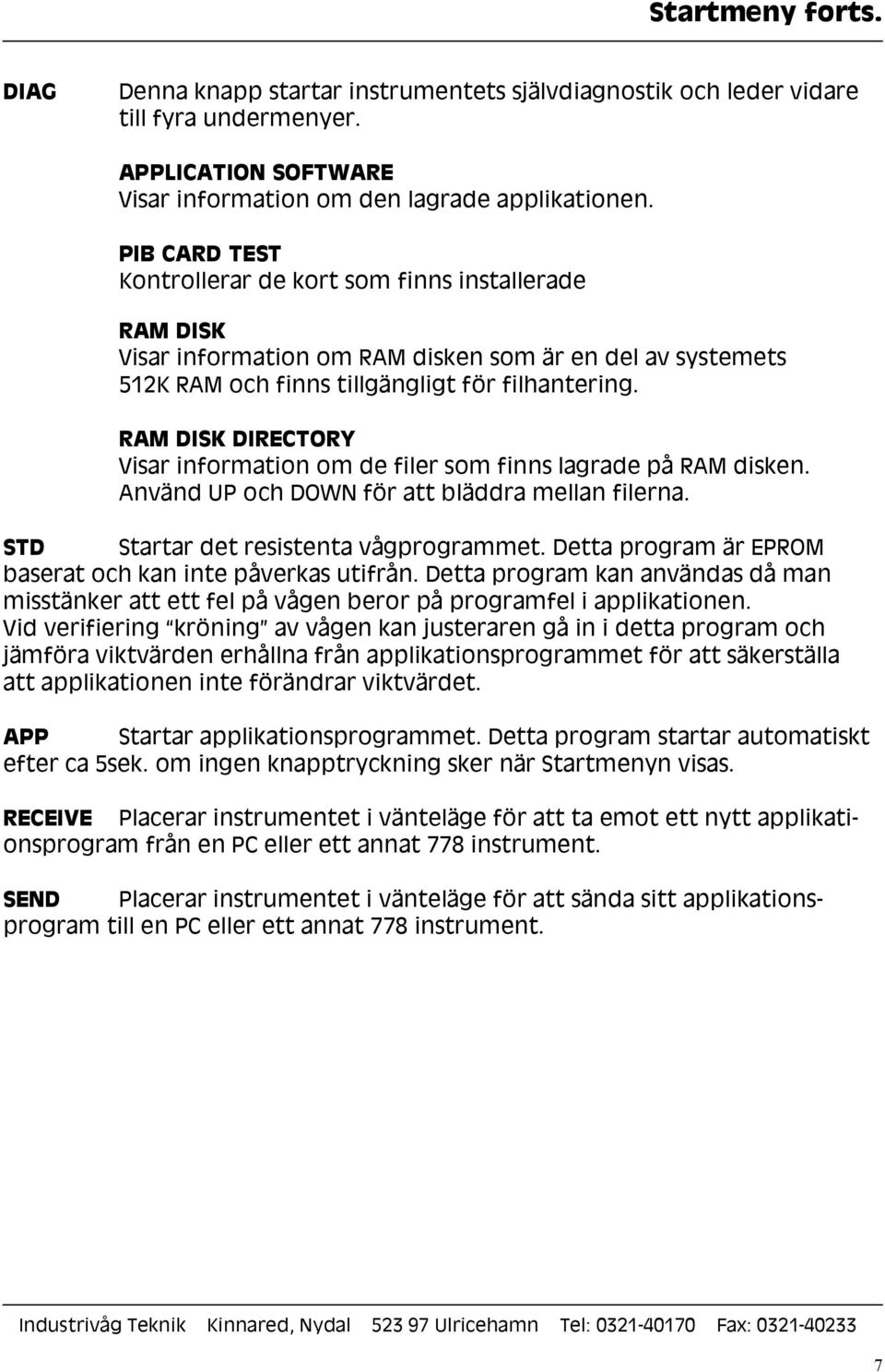

7 Startmeny forts. DIAG Denna knapp startar instrumentets självdiagnostik och leder vidare till fyra undermenyer. APPLICATION SOFTWARE Visar information om den lagrade applikationen. PIB CARD TEST Kontrollerar de kort som finns installerade RAM DISK Visar information om RAM disken som är en del av systemets 512K RAM och finns tillgängligt för filhantering. RAM DISK DIRECTORY Visar information om de filer som finns lagrade på RAM disken. Använd UP och DOWN för att bläddra mellan filerna. STD Startar det resistenta vågprogrammet. Detta program är EPROM baserat och kan inte påverkas utifrån. Detta program kan användas då man misstänker att ett fel på vågen beror på programfel i applikationen. Vid verifiering kröning av vågen kan justeraren gå in i detta program och jämföra viktvärden erhållna från applikationsprogrammet för att säkerställa att applikationen inte förändrar viktvärdet. APP Startar applikationsprogrammet. Detta program startar automatiskt efter ca 5sek. om ingen knapptryckning sker när Startmenyn visas. RECEIVE Placerar instrumentet i vänteläge för att ta emot ett nytt applikationsprogram från en PC eller ett annat 778 instrument. SEND Placerar instrumentet i vänteläge för att sända sitt applikationsprogram till en PC eller ett annat 778 instrument. 7

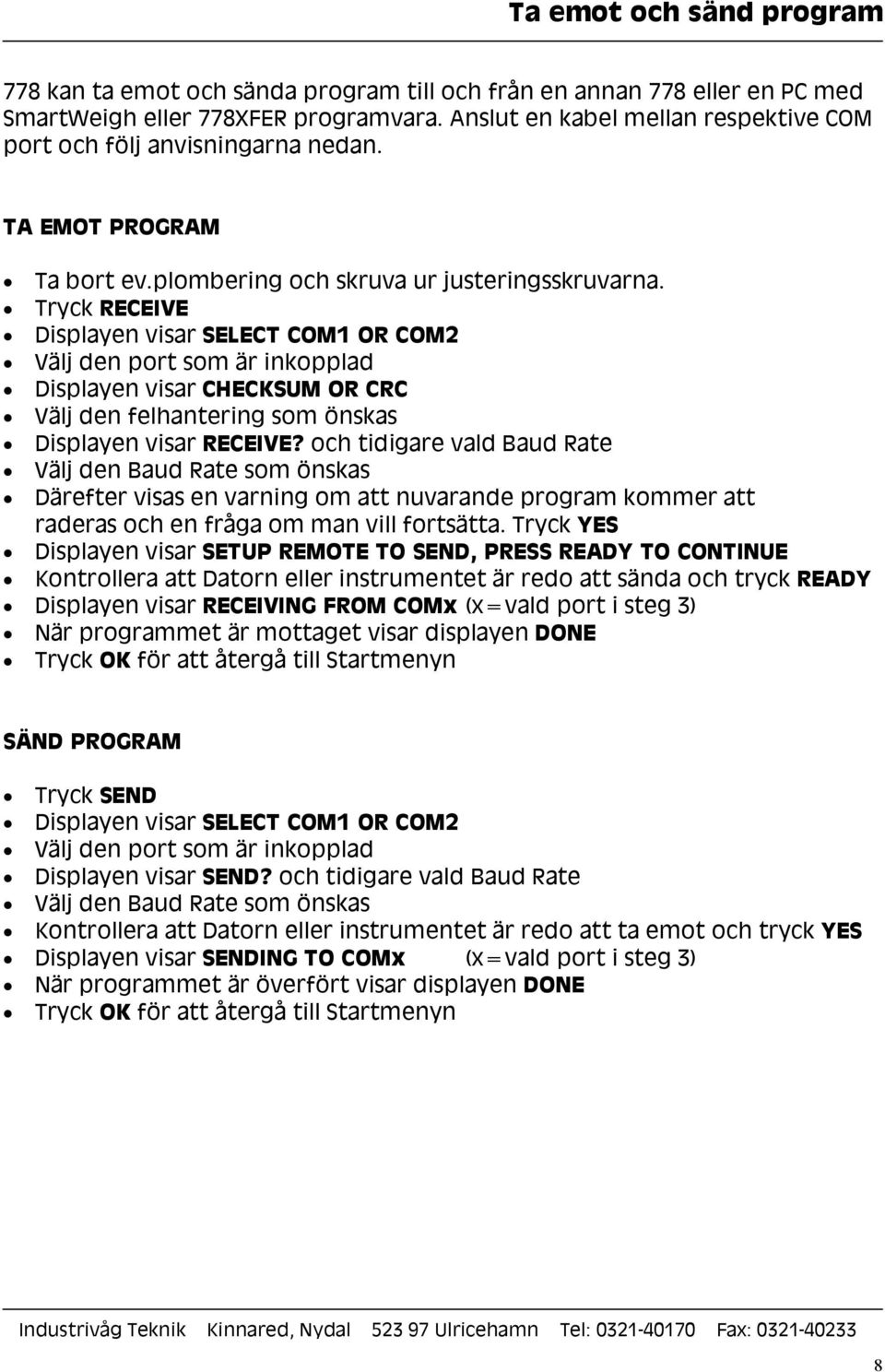

8 Ta emot och sänd program 778 kan ta emot och sända program till och från en annan 778 eller en PC med SmartWeigh eller 778XFER programvara. Anslut en kabel mellan respektive COM port och följ anvisningarna nedan. TA EMOT PROGRAM Ta bort ev.plombering och skruva ur justeringsskruvarna. Tryck RECEIVE Displayen visar SELECT COM1 OR COM2 Välj den port som är inkopplad Displayen visar CHECKSUM OR CRC Välj den felhantering som önskas Displayen visar RECEIVE? och tidigare vald Baud Rate Välj den Baud Rate som önskas Därefter visas en varning om att nuvarande program kommer att raderas och en fråga om man vill fortsätta. Tryck YES Displayen visar SETUP REMOTE TO SEND, PRESS READY TO CONTINUE Kontrollera att Datorn eller instrumentet är redo att sända och tryck READY Displayen visar RECEIVING FROM COMx (x=vald port i steg 3) När programmet är mottaget visar displayen DONE Tryck OK för att återgå till Startmenyn SÄND PROGRAM Tryck SEND Displayen visar SELECT COM1 OR COM2 Välj den port som är inkopplad Displayen visar SEND? och tidigare vald Baud Rate Välj den Baud Rate som önskas Kontrollera att Datorn eller instrumentet är redo att ta emot och tryck YES Displayen visar SENDING TO COMx (x=vald port i steg 3) När programmet är överfört visar displayen DONE Tryck OK för att återgå till Startmenyn 8

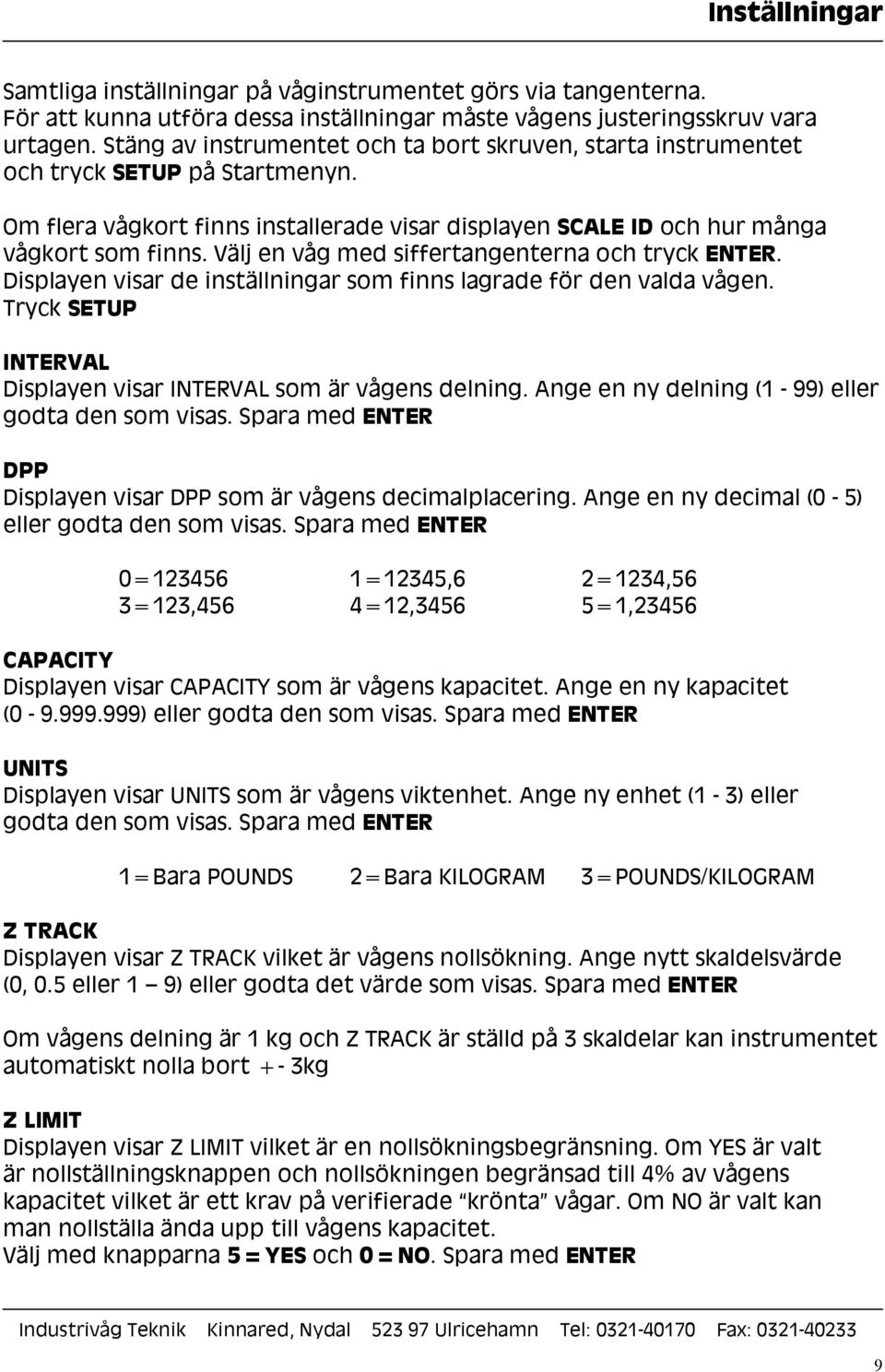

9 Inställningar Samtliga inställningar på våginstrumentet görs via tangenterna. För att kunna utföra dessa inställningar måste vågens justeringsskruv vara urtagen. Stäng av instrumentet och ta bort skruven, starta instrumentet och tryck SETUP på Startmenyn. Om flera vågkort finns installerade visar displayen SCALE ID och hur många vågkort som finns. Välj en våg med siffertangenterna och tryck ENTER. Displayen visar de inställningar som finns lagrade för den valda vågen. Tryck SETUP INTERVAL Displayen visar INTERVAL som är vågens delning. Ange en ny delning (1-99) eller godta den som visas. Spara med ENTER DPP Displayen visar DPP som är vågens decimalplacering. Ange en ny decimal (0-5) eller godta den som visas. Spara med ENTER 0= =12345,6 2=1234,56 3=123,456 4=12,3456 5=1,23456 CAPACITY Displayen visar CAPACITY som är vågens kapacitet. Ange en ny kapacitet ( ) eller godta den som visas. Spara med ENTER UNITS Displayen visar UNITS som är vågens viktenhet. Ange ny enhet (1-3) eller godta den som visas. Spara med ENTER 1=Bara POUNDS 2=Bara KILOGRAM 3=POUNDS/KILOGRAM Z TRACK Displayen visar Z TRACK vilket är vågens nollsökning. Ange nytt skaldelsvärde (0, 0.5 eller 1 9) eller godta det värde som visas. Spara med ENTER Om vågens delning är 1 kg och Z TRACK är ställd på 3 skaldelar kan instrumentet automatiskt nolla bort +- 3kg Z LIMIT Displayen visar Z LIMIT vilket är en nollsökningsbegränsning. Om YES är valt är nollställningsknappen och nollsökningen begränsad till 4% av vågens kapacitet vilket är ett krav på verifierade krönta vågar. Om NO är valt kan man nollställa ända upp till vågens kapacitet. Välj med knapparna 5=YES och 0=NO. Spara med ENTER 9

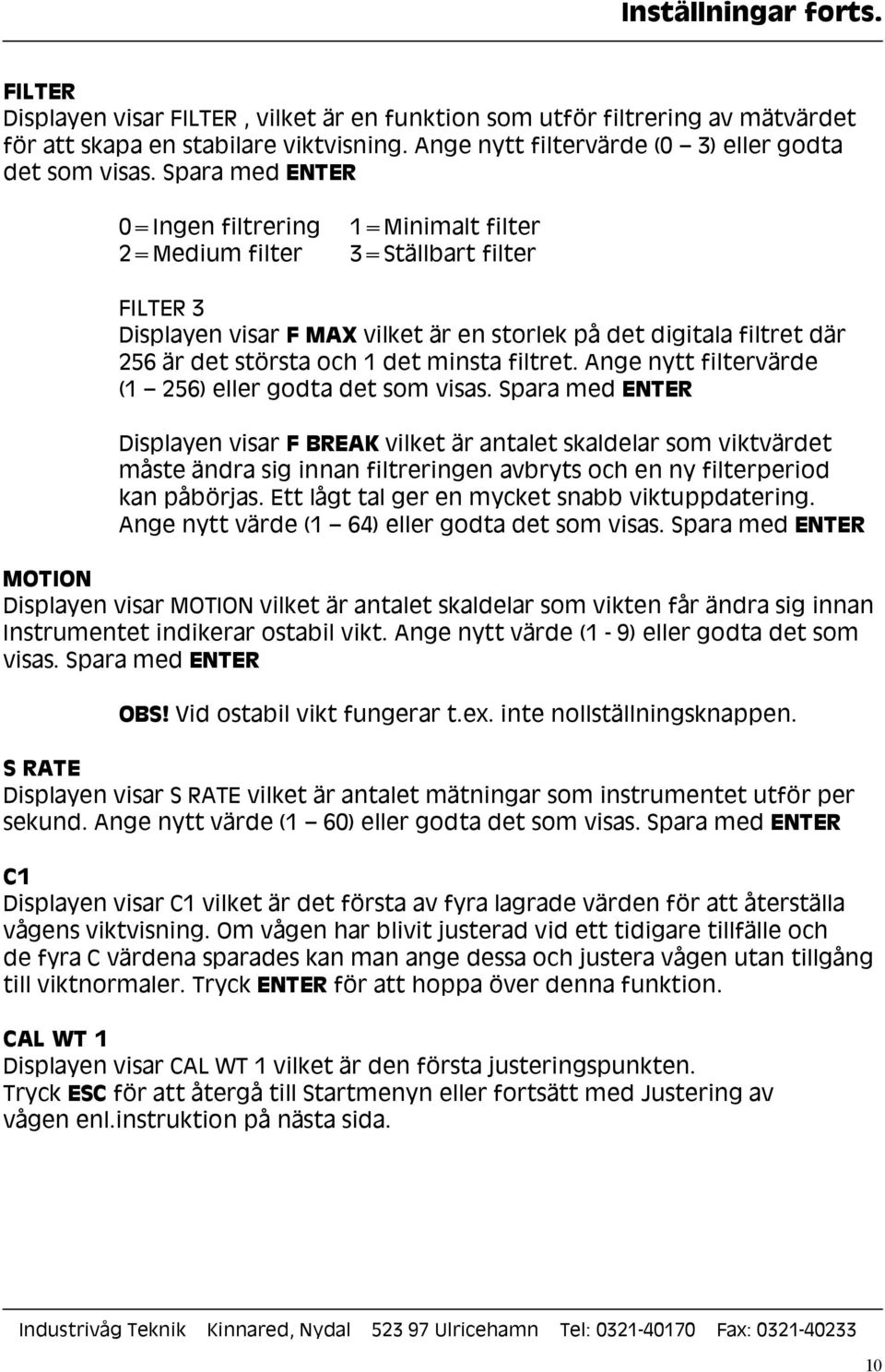

10 Inställningar forts. FILTER Displayen visar FILTER, vilket är en funktion som utför filtrering av mätvärdet för att skapa en stabilare viktvisning. Ange nytt filtervärde (0 3) eller godta det som visas. Spara med ENTER 0=Ingen filtrering 2=Medium filter 1=Minimalt filter 3=Ställbart filter FILTER 3 Displayen visar F MAX vilket är en storlek på det digitala filtret där 256 är det största och 1 det minsta filtret. Ange nytt filtervärde (1 256) eller godta det som visas. Spara med ENTER Displayen visar F BREAK vilket är antalet skaldelar som viktvärdet måste ändra sig innan filtreringen avbryts och en ny filterperiod kan påbörjas. Ett lågt tal ger en mycket snabb viktuppdatering. Ange nytt värde (1 64) eller godta det som visas. Spara med ENTER MOTION Displayen visar MOTION vilket är antalet skaldelar som vikten får ändra sig innan Instrumentet indikerar ostabil vikt. Ange nytt värde (1-9) eller godta det som visas. Spara med ENTER OBS! Vid ostabil vikt fungerar t.ex. inte nollställningsknappen. S RATE Displayen visar S RATE vilket är antalet mätningar som instrumentet utför per sekund. Ange nytt värde (1 60) eller godta det som visas. Spara med ENTER C1 Displayen visar C1 vilket är det första av fyra lagrade värden för att återställa vågens viktvisning. Om vågen har blivit justerad vid ett tidigare tillfälle och de fyra C värdena sparades kan man ange dessa och justera vågen utan tillgång till viktnormaler. Tryck ENTER för att hoppa över denna funktion. CAL WT 1 Displayen visar CAL WT 1 vilket är den första justeringspunkten. Tryck ESC för att återgå till Startmenyn eller fortsätt med Justering av vågen enl.instruktion på nästa sida. 10

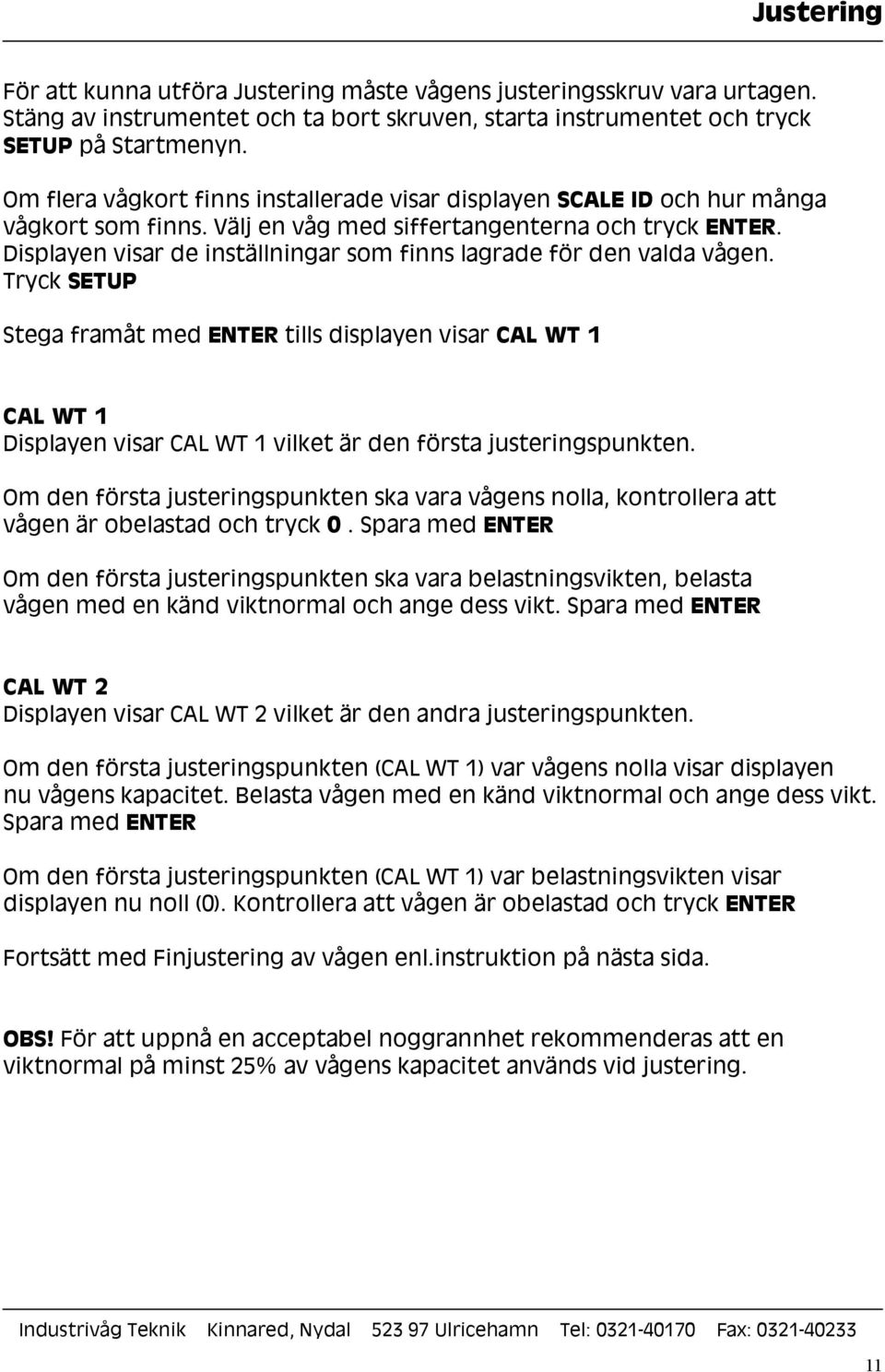

11 Justering För att kunna utföra Justering måste vågens justeringsskruv vara urtagen. Stäng av instrumentet och ta bort skruven, starta instrumentet och tryck SETUP på Startmenyn. Om flera vågkort finns installerade visar displayen SCALE ID och hur många vågkort som finns. Välj en våg med siffertangenterna och tryck ENTER. Displayen visar de inställningar som finns lagrade för den valda vågen. Tryck SETUP Stega framåt med ENTER tills displayen visar CAL WT 1 CAL WT 1 Displayen visar CAL WT 1 vilket är den första justeringspunkten. Om den första justeringspunkten ska vara vågens nolla, kontrollera att vågen är obelastad och tryck 0. Spara med ENTER Om den första justeringspunkten ska vara belastningsvikten, belasta vågen med en känd viktnormal och ange dess vikt. Spara med ENTER CAL WT 2 Displayen visar CAL WT 2 vilket är den andra justeringspunkten. Om den första justeringspunkten (CAL WT 1) var vågens nolla visar displayen nu vågens kapacitet. Belasta vågen med en känd viktnormal och ange dess vikt. Spara med ENTER Om den första justeringspunkten (CAL WT 1) var belastningsvikten visar displayen nu noll (0). Kontrollera att vågen är obelastad och tryck ENTER Fortsätt med Finjustering av vågen enl.instruktion på nästa sida. OBS! För att uppnå en acceptabel noggrannhet rekommenderas att en viktnormal på minst 25% av vågens kapacitet används vid justering. 11

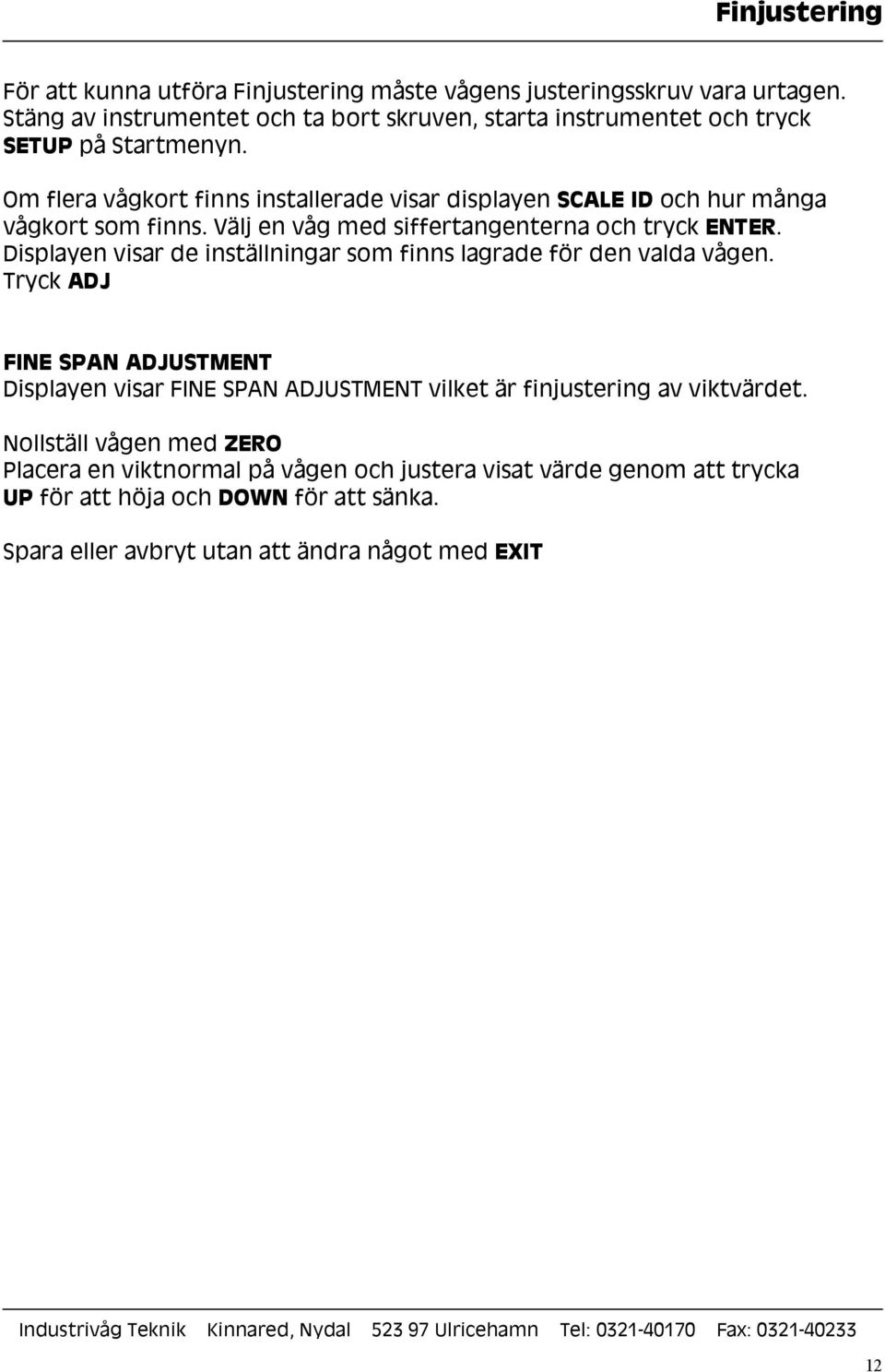

12 Finjustering För att kunna utföra Finjustering måste vågens justeringsskruv vara urtagen. Stäng av instrumentet och ta bort skruven, starta instrumentet och tryck SETUP på Startmenyn. Om flera vågkort finns installerade visar displayen SCALE ID och hur många vågkort som finns. Välj en våg med siffertangenterna och tryck ENTER. Displayen visar de inställningar som finns lagrade för den valda vågen. Tryck ADJ FINE SPAN ADJUSTMENT Displayen visar FINE SPAN ADJUSTMENT vilket är finjustering av viktvärdet. Nollställ vågen med ZERO Placera en viktnormal på vågen och justera visat värde genom att trycka UP för att höja och DOWN för att sänka. Spara eller avbryt utan att ändra något med EXIT 12

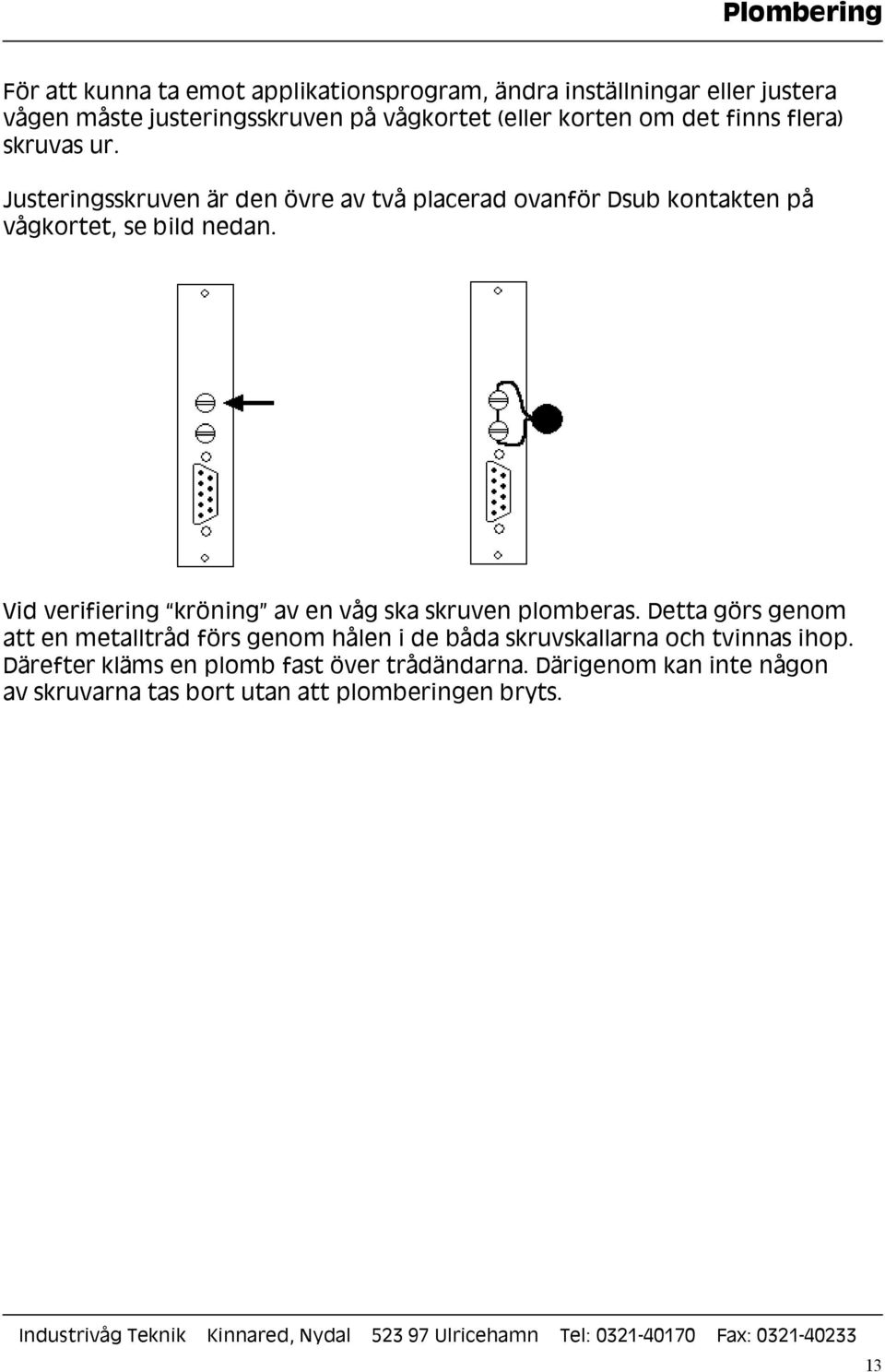

13 Plombering För att kunna ta emot applikationsprogram, ändra inställningar eller justera vågen måste justeringsskruven på vågkortet (eller korten om det finns flera) skruvas ur. Justeringsskruven är den övre av två placerad ovanför Dsub kontakten på vågkortet, se bild nedan. Vid verifiering kröning av en våg ska skruven plomberas. Detta görs genom att en metalltråd förs genom hålen i de båda skruvskallarna och tvinnas ihop. Därefter kläms en plomb fast över trådändarna. Därigenom kan inte någon av skruvarna tas bort utan att plomberingen bryts. 13

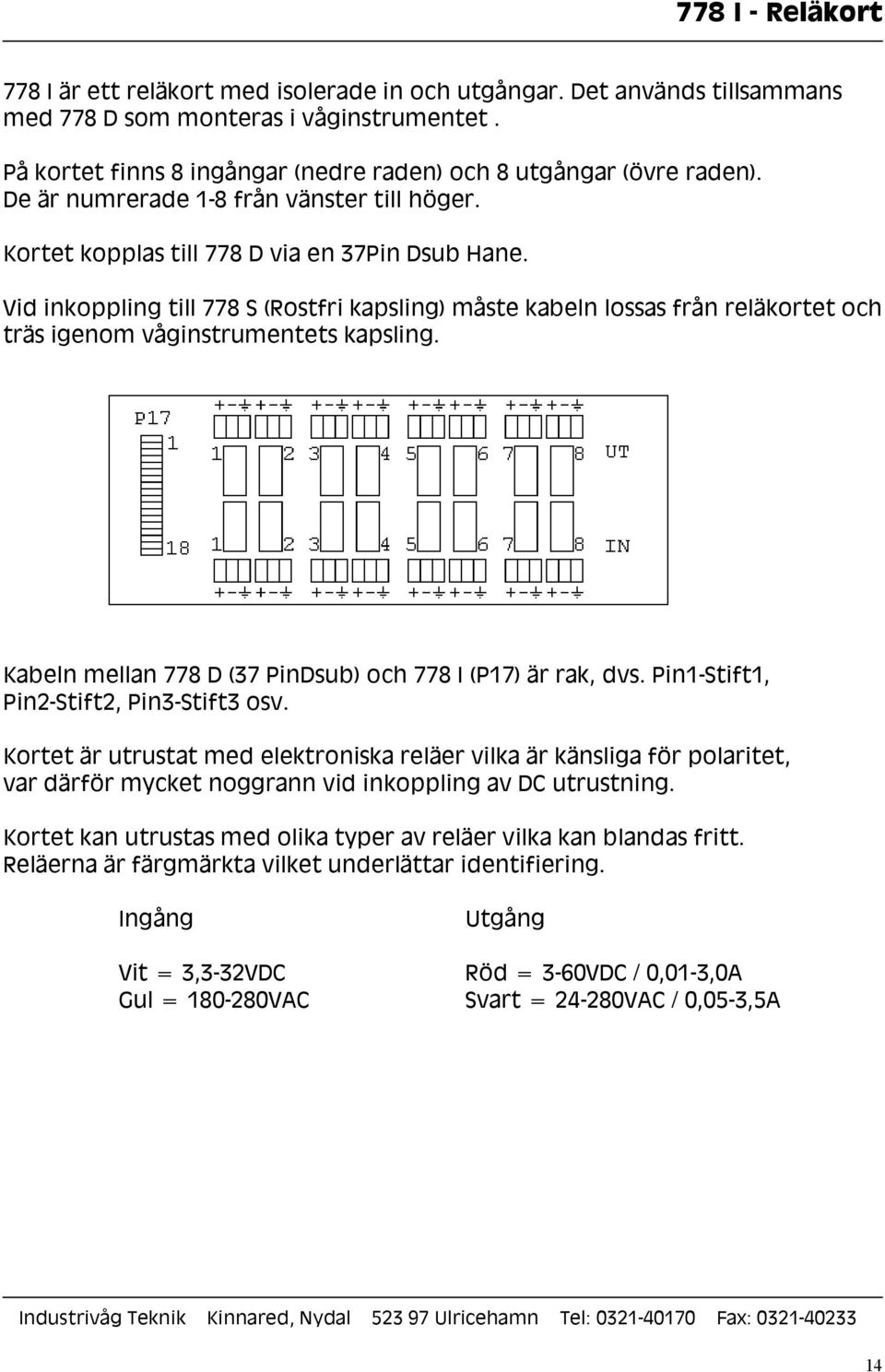

14 778 I - Reläkort 778 I är ett reläkort med isolerade in och utgångar. Det används tillsammans med 778 D som monteras i våginstrumentet. På kortet finns 8 ingångar (nedre raden) och 8 utgångar (övre raden). De är numrerade 1-8 från vänster till höger. Kortet kopplas till 778 D via en 37Pin Dsub Hane. Vid inkoppling till 778 S (Rostfri kapsling) måste kabeln lossas från reläkortet och träs igenom våginstrumentets kapsling. Kabeln mellan 778 D (37 PinDsub) och 778 I (P17) är rak, dvs. Pin1-Stift1, Pin2-Stift2, Pin3-Stift3 osv. Kortet är utrustat med elektroniska reläer vilka är känsliga för polaritet, var därför mycket noggrann vid inkoppling av DC utrustning. Kortet kan utrustas med olika typer av reläer vilka kan blandas fritt. Reläerna är färgmärkta vilket underlättar identifiering. Ingång Vit = 3,3-32VDC Gul = VAC Utgång Röd = 3-60VDC / 0,01-3,0A Svart = VAC / 0,05-3,5A 14
