1 Handling 5.2 E20 Vårgårda-Mariestad, materialleverans väg- och Teknisk beskrivning Objektnummer t.o.m FÖRFRÅGNINGSUNDERLAG Handlingen upprättad: BET Ändringen avser Sign - -

2 Teknisk beskrivning, handling 5.2 2(13) INNEHÅLLSFÖRTECKNING D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M... 3 DE ANLÄGGNINGSKOMPLETTERINGAR... 3 DEE VÄG- OCH YTMARKERINGAR MM... 3 DEG RÄCKEN, STÄNGSEL, STAKET, PLANK M M... 4 DEH MARKERINGSSTOLPAR, BOMMAR MM EBC ARMERING, INGJUTNINGSGODS, FOGBAND M M I ANLÄGGNING YCJ UNDERLAG FÖR DRIFTINSTRUKTIONER FÖR ANLÄGGNING YCL UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR ANLÄGGNING YCQ KONTROLLPLANER FÖR ANLÄGGNING YCR DOKUMENTATION AV TEKNISKA PRESTANDA FÖR ANLÄGGNING YCZ MONTAGEINSTRUKTIONER BILAGA 1 ÖVERSIKTSKARTA... 13

3 Teknisk beskrivning, handling 5.2 3(13) Denna tekniska beskrivning ansluter till AMA Anläggning 17. D DE MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M ANLÄGGNINGSKOMPLETTERINGAR Angivna mängder i nedanstående koder avser materialleverans till följande entreprenader: E1, E20 förbi Vårgårda, utförandeentreprenad E2, E20 Vårgårda-Vara, delen Vårgårda-Ribbingsberg, totalentreprenad E3, E20 Vårgårda-Vara, delen Ribbingsberg-Eling, utförandeentreprenad E4, E20 Vårgårda-Vara, delen Eling-Vara, utförandeentreprenad E5, E20 Förbi Skara, delen TPL Vilan-Dalaån, utförandeentreprenad E6, E20 Förbi Skara, delen Dalaån-TPL Ledsjö, utförandeentreprenad E7, E20 Götene-Mariestad, totalentreprenad E8, E20 förbi Mariestad, delen Hindsberg-Muggebo, totalentreprenad E9, E20 förbi Mariestad, delen Muggebo-Skarpan, totalentreprenad Materialleveranserna ska utföras till upplagsplatser inom respektive entreprenads arbetsområde. Leverans till upplagsplatserna ska förutsättas ske vid två till fem tillfällen beroende på entreprenadens storlek, se vidare Avtal 2.2. Upplagsplatserna ska förutsättas vara belägna inom en radie på 5 km från de platser som anges på bilagd översiktskarta, se bilaga 1. Det som anges i AMA Anläggning 17 avseende montage ingår inte, dock ska det förutsättas att kommande montage och kontroll kommer att utföras i enlighet med detta. Lossning av materialet på plats utförs av respektive entreprenör enligt ovan. Se även Avtal 4 och AKC.13. Nedan angivna referenser till TRVK VGU avser TDOK 2015:086. DEE DEE.5 VÄG- OCH YTMARKERINGAR MM Reflektorer på räcken, stolpar e d Räckesreflektorer avser vita repektive gula räckesreflektorer enligt TRVK VGU Kantreflektorer på höga räcken avser kantreflektorer på och vägräcken med toppföljare enligt TRVK VGU Utförs istället för kantstolpar där kantstolpar inte kan sättas eller skulle bli skymda av räcket. Kantstolpar monterade på mitträcken framgår av DEH.12

4 Teknisk beskrivning, handling 5.2 4(13) Material- och varukrav enligt DEG.1. DEG DEG.1 RÄCKEN, STÄNGSEL, STAKET, PLANK M M Räcken för väg, plan o d samt bro Samtliga bro- och vägräcken ska vara rörräcken och tillhöra samma räckesfamilj för alla entreprenader E1 till och med E9 enligt ovan. Detta gäller även avslutningar, övergångar och förankringar o.dyl. Med samma räckesfamilj avses att alla räcken ska ha samma navföljarprofiler och toppföljarprofiler så att räckena kan fogas samman utan överlappande räckesavslutningar och att de samma fabrikat och är från samma modellserie. Vägräcken med H4-kapacitet samt krockskydd är undantagna från detta krav, se även nedan. De räckestyper som offereras i anbuden kommer att utfärderas avseende bl.a räckesfamilj, se AKB.52. Gestaltningskrav: Samtliga vägräcken av normalkapacitetstyp och ska ha nav- och toppföljare av rör. Med rör avses här profiler som är cirkulära, eliptiska eller motsvarande rundad form, ellipsoid etc. Profilerna behöver inte ha helt slutna tvärsnitt för att räknas som rör, under förutsättning att öppningarna är dolda från trafiksidan eller riktade nedåt. Fyrkantsprofiler eller motsvarande med kantig form godtas ej. Dubbelsidiga mitträcken ska utföras med en räckesstolpe och en navföljare för båda vägsidorna. Sidoräcken ska utföras med en eller två navföljare. Vägräcken med H4-kapacitet får utföras med nav- och toppföljare balkprofil. Det dock är önskvärt att dessa utförs med rörprofil och utan toppföljare. Prestandakrav: Prestanda för skyddsanordningar ska vara deklarerade enligt harmoniserad standard eller enligt europeisk teknisk bedömning, ETA, baserad på EAD. Skyddsanordningar som inte omfattas av en harmoniserad standard eller relevant EAD ska vara tillåtna för användning av Trafikverket för att få användas på det statliga vägnätet. Prestandadeklaration och CE-certifikat, samt för varor som inte omfattas av harmoniserad standard tillåtelsebeslut för användning av Trafikverket, ska föreligga i god tid innan material får levereras, se vidare i Avtal 2.2. Räcken ska uppfylla krav för skaderiskklass A eller B. Alla väg-och ska uppfylla krav på täthet enligt TRVK VGU Alla väg-och ska uppfylla krav på släthet enligt TRVK VGU

5 Teknisk beskrivning, handling 5.2 5(13) Vägräcken med krav på underglidningsskydd ska uppfylla krav enligt TRVK VGU Alla väg- och ska uppfylla krav för motståndskraft mot snöröjning (snöplogsklass) i klass 3 eller 4. Delar med vikt översigande 2 kg får inte släppa vid kapacitetsbestämmande prov. Detta ska visas genom utdrag ur provningsprotokoll. Den i AMA under MATERIAL- OCH VARUKRAV och Betong åberopade standarden SS-EN utgår och ersätts av SS-EN 206:2013. DEG.11 Räcken för väg, plan o d Med i mängdförteckning angivna beteckningar: N2/W3 avses enkelsidiga räcken med arbetsbredd W3 och kapacitetsklass N2 N2/W5 avses enkelsidiga räcken med arbetsbredd W5 och kapacitetsklass N2 N2/W5/U avses enkelsidiga räcken med arbetsbredd W5 och kapacitetsklass N2 samt underglidningsskydd. H1/W4 avses dubbelsidiga räcken med arbetsbredd W4 och kapacitetsklass H1. H1/W4/H avses dubbelsidiga räcken med arbetsbredd W4 och kapacitetsklass H1 med toppföljare till 1.2m höjd över vägbanan H2/W5 avses enskelsidiga räcken med arbetsbredd W5, fordonsinträngningsklass VI6 och kapacitetsklass H2 H2/W3 avses enskelsidiga räcken med arbetsbredd W3, fordonsinträngningsklass VI3 och kapacitetsklass H2 H4 avses enskelsidiga räcken med arbetsbredd W7, fordonsinträngningsklass VI8 och kapacitetsklass H4a eller H4b För räcken angivna i kapacitetsklass N2 accepteras även kapacitetsklass H1, för kapacitetsklass H2 även kapacitetsklass H3. Avseende arbetsbredd och fordonsinträngningsklass VI accepteras även en klass lägre, t.ex W4 istället för W5 respektive VI5 istället för VI6. Det ska förutsättas att montage av räcke och räckesfundament i stål kommer att ske i prylade hål i vägöverbyggnad samt i borrade hål i bergbankar eller i fast berg. KONTROLL Grundkontroll Grundkontroll av levererat material

6 Teknisk beskrivning, handling 5.2 6(13) Leveranskontroll innan transport ska minst omfatta grundkontroll enligt DEG.12 och kontroll av att leveranserna är kompletta för montage. Leveranskontroll på plats ska minst omfatta dokumentation av transportskador inkl. åtgärdande av transportskador. DEG.111 Sidoräcken DEG.1112 Rörräcken DEG.112 Mitträcken Mitträcken utan toppföljare ska inte vara högre än 0.80 m enligt TRVK VGU Mitträcken med toppföljare ska ha minst 1.1 m höjd över vägbanan. Toppföljaren ska dimensioneras för en utbredd last av 0,8 kn/m som angriper vinkelrätt mot horisontala delar men i övrigt med godtycklig riktning, så att räckets utböjning av den utbredda lasten på toppföljaren i bruksgränstillståndet inte överstiger 0,05 meter. Samtliga mitträcken ska ha prestandadeklaration och CE-certifikat för montage i fundament enligt DEG.17. Observera att även mitträcket med toppföljare ska ha prestandadeklaration och CE-certifikat för de prestandakrav som är angivna i DEG.11 ovan. DEG.1122 Rörräcken DEG.1131 Energiupptagande räckesavslutningar Krav på energiupptagande räckesavslutning: Skaderiskklass A eller B Hastighetsklass P4 Utböjningsklass X1 och Y2 Fordonsrörelseklass Z2 Krav enligt VGU Största bredd för H1/1-räcke 0.5 m DEG.1132 Ej energiupptagande räckesavslutningar DEG Räckesavslutning med stor utvinkling Avser räcksavlutning mot färdriktning med förankring i ytterslänt enligt TRVK VGU med 55 m längd.

7 Teknisk beskrivning, handling 5.2 7(13) DEG Räckesavslutning med liten utvinkling Avser räckesavslutning enligt TRVK med 12 m längd på vägar med VR<80 km/h. DEG Neddoppad räckesavslutning Avser neddoppad räcksavslutning enligt TRVK VGU DEG.115 DEG.116 Räckesförankringar Avser förankring av räcken enligt TRVK VGU Krockdämpare för räcken Krockdämpare ska vara av typen avledande. Krockdämpare ska vara konisk. Bredd vid basen: max 1.0 m Hastighetsklass ska vara 110. Utböjningsklass ska vara D5 eller D1 Fordonsrörelseklass ska vara Z3; Z2 eller Z1.. Skaderiskklass ska vara A eller B. Krockdämpare ska ansluta till N2-vägräcke enligt DEG DEG.12 Räcken för bro Nedan angivna referenser till TRVK Brobyggande avser TDOK 2016:0204, version 1.0 KONTROLL Grundkontroll Grundkontroll av levererat material Leveranskontroll innan transport ska minst omfatta grundkontroll av levererat material enligt AMA Anläggning 17 samt och kontroll av att leveranserna är kompletta för montage. Leveranskontroll på plats ska minst omfatta dokumentation av transportskador inkl. åtgärdande av transportskador. DEG.121 Räcken för vägbroar Med i mängdförteckning angivna beteckningar: H1/W4 avses dubbelsidiga räcken med arbetsbredd W4 och kapacitetsklass H1. H2/W5 avses enskelsidiga räcken med arbetsbredd W5, fordonsinträngningsklass VI6 och kapacitetsklass H2.

8 Teknisk beskrivning, handling 5.2 8(13) Avseende arbetsbredd och fordonsinträngningsklass VI accepteras en klass lägre, t.ex W4 istället för W5 respektive VI5 istället för VI6. Infästning av räcken ska ske med skruvar enligt TRVK Brobyggande G Räcken ska utföras varmförzinkade och förses med förstärkt rostskydd. Observera att infästning av räcken i vägbroar ska utföras med fästdon i rostfritt stål mängdförteckande enligt EBC.24 nedan. Samtliga sidoräcken ska utföras för förhöjda kantbalkar enligt TRVK Brobyggande B och utan undergjutning av fotplattor. Samtliga mitträcken ska utföras för infästning i mittkantbalk i brons konstruktionsbetong utan undergjutning av fotplattan. Mittkantbalken kommer att utföras med överkant i nivå och lutning lika med brons slitlagerbeläggning. Skarvar ska utföras enligt TRVK Brobyggande G Skyddsnät och stänkskydd ska dimensioneras enligt TRVK Brobyggande G DEG.1211 Räcken vid körbanor på vägbro DEG Sidoräcken på bro Räcke, typ: röräcke. Krav på höjd: min. 1.2 m över vägbanan. DEG Mitträcken på bro Räcke, typ: rörräcke. Mitträcken utan toppföljare ska inte vara högre än 0.80 m enligt TRVK VGU DEG.1212 Räcken vid gång- och cykelbanor på vägbro Räcke, typ: rörräcke. Krav på höjd: min. 1.4 m över vägbanan. DEG.1213 Kompletteringar till räcken på vägbro DEG Skyddsnät till räcken på vägbro Avser räcken på bro över E20. Skyddsnät, typ: stålnät Se även TRVK Brobyggande G DEG Stänkskydd till räcken på vägbro Avser räcken på bro för E20 över väg med gång- och cykeltrafik. Stänkskydd, typ: sträckmetall

9 Teknisk beskrivning, handling 5.2 9(13) Följande delar av räcke ska förses med stänkskydd: räcke över underliggande vägbana inkl. GC-väg/bana samt två fack innan underliggande väg i färdriktningen på E20. DEG.16 Övergångar mellan räcken för väg, bro e d Räckesövergång mellan olika räcken ska uppfylla krav enligt SS-ENV eller utformad med utjämnad dynamisk utböjning enligt TRVK VGU resp Räckesövergång för sidoräcken på E20 ska endast göras vid övergång från flexibelt räcke till styvt räcke i färdriktningen och I övrigt enligt TRVK VGU Rörlig skarv vid övergång från bro till vägbank enligt TRVK Brobyggande KONTROLL Grundkontroll Grundkontroll av levererat material Utförs enligt DEG.12. DEG.17 Förtillverkade fundament för räcke för väg, plan o d samt bro Fundamenten ska medge höjdjustering av vägräckena med 10 cm vid framtida underhållsarbeten samt utbyte av räckesstolpar med kvarsittande fundament. DEG.1711 Förtillverkade fundament av stål Avser fundament till samtliga H1- och N2-vägräcken i belagd mittremsa enligt DEG KONTROLL Grundkontroll Grundkontroll av levererat material Utförs enligt DEG.12. DEG.1712 Förtillverkade fundament av betong Fundament för H1- och N2-vägräcken där underliggande anläggningar kräver grund räckesförankring. Betongfundamenten och infästningarna ska vara starkare än räckesståndarna och ha grundläggningsdjup mindre än 0.6 m under vägytan. Fundamentets överkant ska ligga minst 0.04 m under vägbanan. Infästning ska ske med fotplatta och skruvförband utan undergjutning. Angivna mängder avser ett separat fundament för varje räckesståndare.

10 Teknisk beskrivning, handling (13) DEH DEH.1 DEH.12 EBC EBC.2 EBC.24 MARKERINGSSTOLPAR, BOMMAR MM Kantstolpar för väg och plan Kantstolpar, monterade på konstruktion Avser kantstolpar enligt TRVK VGU på mitträcken enligt DEG.112 och DEG ARMERING, INGJUTNINGSGODS, FOGBAND M M I ANLÄGGNING Aveende materialleverans och montage, se DE. Ingjutningsgods m m Gängstänger, bultgrupper o d Kontakt mellan ingjutningsgods och armering tillåts inte. Avser skruvar, brickor och muttrar enligt DEG.12 "Fästdon" för infästning av enligt DEG 12111, DEG och DEG Infästningen ska dimensioneras enligt TRVK Brobyggande G Se även DEG.121. Angivna mängder avser materialleverans enligt DE.

11 Teknisk beskrivning, handling (13) YCC YCE BYGGHANDLINGAR FÖR ANLÄGGNING Arbetsritningar ska upprättas objektspecifikt för för varje bro enligt Krav Brobyggande (TDOK 2016:0204) kapitel A.3.2. Underlag för detta kommer att levereras i DWG-format i form av arbetsritningar framtagna av beställaren för respektive bro exklusive räcken. Som kalkyförutsättning gäller följande antal broar av olika typ för respektive entreprenad E1 t.o.m E9: Plattrambroar för E20, brolängd m: 21 st Tvåspannsbroar över E20, brolängd m: 14 st Bro för E20 över vattendrag och vägar i flera spann, brolängd m: 8 st Rörbroar för E20: 9 st Broarna omfattar både nybyggda broar och befintliga broar som ska byggas om, breddas och renoveras. UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING Underlag för relationsritningar ska upprättas objektspecifikt för för varje bro enligt Krav Brobyggande (TDOK 2016:0204) kapitel A.3.6. Underlag för detta ska vara framtagna arbetsritningar enligt YCC och de ändringar som uppkommit i entreprenaderna Som kalkyförutsättning gäller underlag till relationshandling för broar för respektive entreprenad E1 t.o.m E9 enligt YCC. Underlagen för relationsritningar ska sedan levereras till entreprenörerna för inarbetning till fullständliga relationshandlingar inkl.. YCJ UNDERLAG FÖR DRIFTINSTRUKTIONER FÖR ANLÄGGNING YCJ.19 YCL Underlag för driftinstruktioner för vägutrustning Avser underlag för driftinstruktioner för väg- och enligt DEG.1. Driftinstruktionerna ska innehålla beskrivning av hur väg- och a ska driftas så att dess funktion kan säkerställas. UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR ANLÄGGNING YCL.1 Underlag för underhållsinstruktioner för väg, plan, vegetationsyta, rörledning m m Avser underlag för underhållsinstruktioner för väg- och enligt DEG.1.

12 Teknisk beskrivning, handling (13) Underhållsinstruktionerna ska innehålla beskrivning av hur väg- och a ska underhållas så att dess funktion kan säkerställas samt instruktioner för hur återställning efter påkörning ska utföras. YCQ KONTROLLPLANER FÖR ANLÄGGNING YCQ.1111 Kontrollplaner för väg, plan o d Avser kontrollplaner för materialleverans av vägräcken enligt DEG 1. Kontrollplaner ska upprättas senast tre månader före den första materialleveransen till respektive entreprenad och redovisas för beställaren. Kontroll- och provningsresultat ska löpande tillhandahållas beställaren. Beställaren tid för granskning ska vara två veckor. Kontrollplan ska innehålla kontroll utförd i verkstad (FPC) och leveranskontroll. Leveranskontroll innan transport ska minst omfatta grundkontroll enligt DEG.12 och kontroll av att leveranserna är kompletta för montage. Leveranskontroll på plats ska minst omfatta dokumentation av transportskador inkl. åtgärdande av transportskador. YCQ.121 Kontrollplaner för bro Avser kontrollplaner för materialleverans av enligt DEG 1. Kontrollplaner ska upprättas senast tre månader före den första materialleveransen till respektive entreprenad och redovisas för beställaren. Kontroll- och provningsresultat ska löpande tillhandahållas beställaren. Beställaren tid för granskning ska vara två veckor. Kontrollplan ska innehålla kontroll utförd i verkstad (FPC) och leveranskontroll. Leveranskontroll innan transport ska minst omfatta grundkontroll enligt DEG.12 och kontroll av att leveranserna är kompletta för montage. Leveranskontroll på plats ska minst omfatta dokumentation av transportskador inkl. åtgärdande av transportskador. YCR DOKUMENTATION AV TEKNISKA PRESTANDA FÖR ANLÄGGNING YCR.19 Dokumentation av tekniska egenskaper för vägutrustning Avser dokumentation av tekniska egenskaper inkl. CE-certifikat och tillåtelsebeslut för av väg- och enligt DEG.1.

13 Teknisk beskrivning, handling (13) De tekniska förutsättningarna för räckesinfästning ska redovisas för dimensionering av kantbalkar, stödremsor etc och för redovisning på arbetsritning. Lastförutsättningar, mått, dimensioner o.s.v. YCZ YCZ.1 MONTAGEINSTRUKTIONER Montageintruktioner för vägutrustning Avser montageinstruktioner för montage av väg- och enligt DEG.1 BILAGA 1 ÖVERSIKTSKARTA

14 Skala 1: 100,000 Lantmäteriet, Geodatasamverkan 2016 HERE 24 apr :50

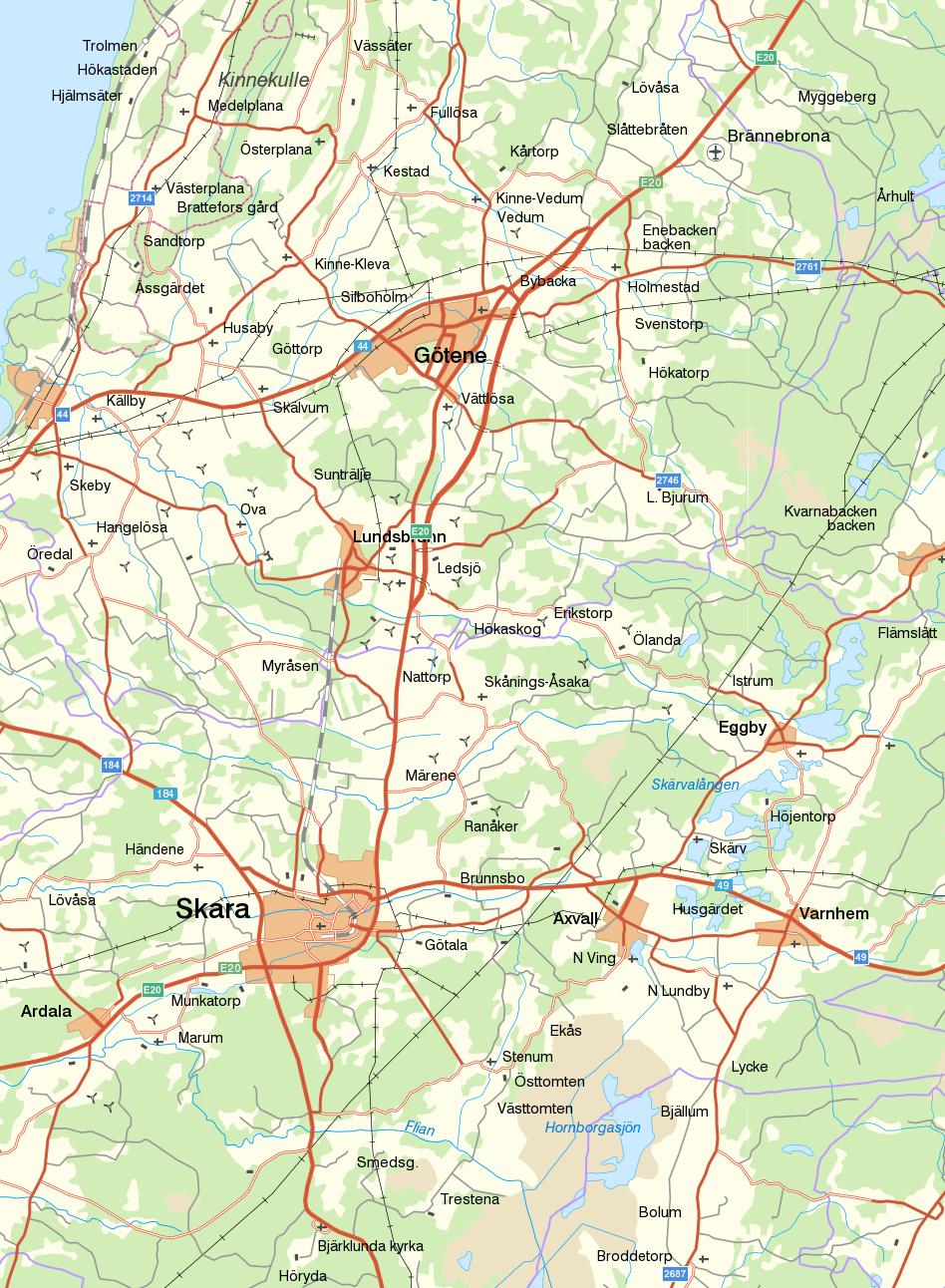

15 Skala 1: 100,000 Lantmäteriet, Geodatasamverkan 2016 HERE 24 apr :52

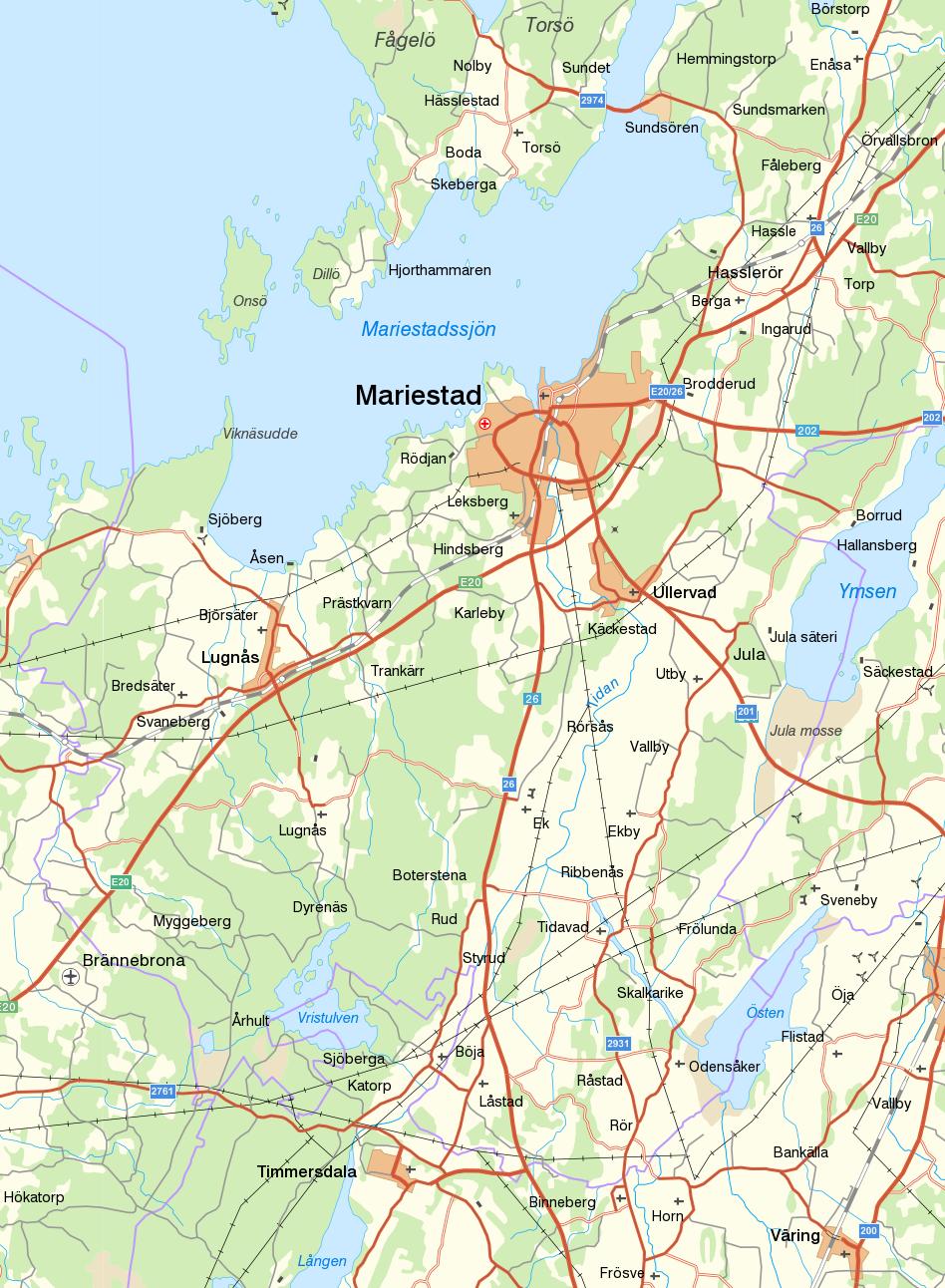

16 Skala 1: 100,000 Lantmäteriet, Geodatasamverkan 2016 HERE 24 apr :55
