1 PRODUKTÖVERSIKT

2 Birstaverken AB är ett verkstadsföretag som i över 50 år genom sin innovationskraft utvecklats till ett av de ledande företagen, när det gäller trafiksäkerhet. Genom att vara lyhörd för marknaden och anpassa produkterna efter kundernas önskemål har Birstaverken utvecklat produkter som klarar högt ställda krav till lägsta kostnad. Redan när företaget bildades 1961 av bröderna Erik och Nils Larsson lades grunden för vårt sätt att arbeta idag. Nu som då gäller det inte bara att leverera felfria produkter, utan också att de levereras i rätt tid. Med detta som ledstjärna fortsätter vi att utveckla företaget. Den som väljer Birsta som leverantör ska känna att man får valuta för pengarna. Vi har över 50 års erfarenhet av tillverkning och har som avsikt att vara en av framtidens främsta leverantörer. Vi bedriver ett systematiskt kvalitetsarbete och utvecklar ständigt nya produkter. Vårt kvali tets system motsvarar kraven i ISO Broschyren är framtagen av Birstaverken i samarbete med Midälva Information & Mellerstedt Design Foto/Fotomontage: Bergkvist reklamfoto, Birstaverken. Tryck: Kaltes Grafiska, Sundsvall 2014.

3 PRODUKTÖVERSIKT INNEHÅLL Sid 4 Sid 5 Sid 6 Sid 7 Sid 8 Sid 9 Sid 11 Sid 12 Sid 13 Sid 14 Sid 15 Sid 16 Sid 17 Birsta 1P Birsta 2P Birsta 3P/H2b Birsta 3P/H3b Birsta 3P/H3g Birsta 3P/H4b Birsta Bullerskärmar Birsta GC Birsta SafeEnd Birsta W2 Birsta W3/Bro W Birsta S Birsta K

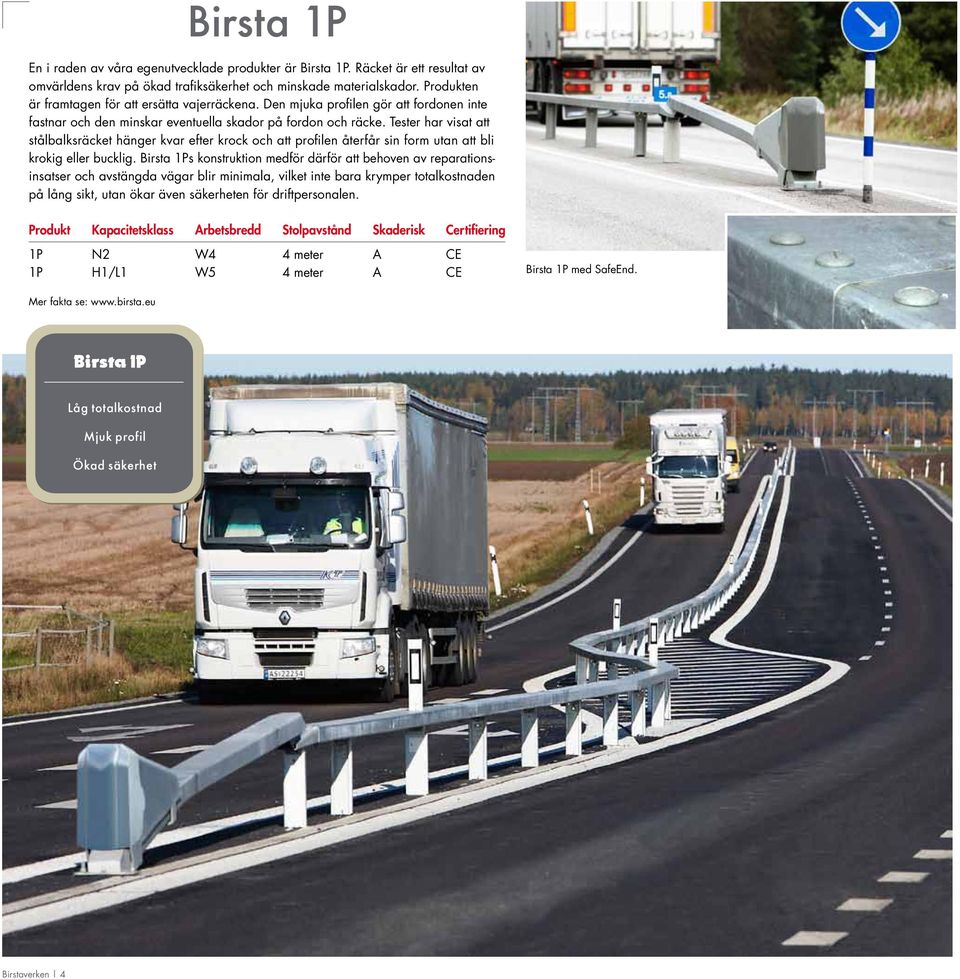

4 Birsta 1P En i raden av våra egenutvecklade produkter är Birsta 1P. Räcket är ett resultat av omvärldens krav på ökad trafiksäkerhet och minskade materialskador. Produkten är framtagen för att ersätta vajerräckena. Den mjuka profilen gör att fordonen inte fastnar och den minskar eventuella skador på fordon och räcke. Tester har visat att stålbalksräcket hänger kvar efter krock och att profilen återfår sin form utan att bli krokig eller bucklig. Birsta 1Ps konstruktion medför därför att behoven av reparationsinsatser och avstängda vägar blir minimala, vilket inte bara krymper totalkostnaden på lång sikt, utan ökar även säkerheten för driftpersonalen. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering 1P N2 W4 4 meter A CE 1P H1/L1 W5 4 meter A CE Birsta 1P med SafeEnd. Låg totalkostnad Mjuk profil Ökad säkerhet Birstaverken 4

5 Birsta 2P Rörräcket 2P byggs som en standardprofil för att hålla ett lågt pris. Konstruktionen har fokus på estetik och design. Birsta 2P förekommer oftast där det ställs krav på tilltalande trafikmiljö och god genomsikt, exempelvis vid trafikplatser, vattendrag eller kulturplatser. Produkten är genom sin slutna profil och snillrika infästning det enklaste och snabbaste rörräcket att montera. Infästningsbulten mot stolpen finns redan monterad vid leverans, vilket reducerar tidsåtgången för montaget. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering 2P N2 W4 3 meter A CE 2P/DU N2 W4 3 meter A CE 2P/GC N2 W4 3 meter A Lättmonterat Snillrik infästning Estetisk design 5 Birstaverken

6 Birsta 3P/H2b 3P/H2b är broräcket med de runda formerna, som bygger på standardprofiler för att hålla kostnaderna låga. Produkten används oftast där det ställs krav på smakfull trafikmiljö och god genomsikt, till exempel vid trafikplatser, vattendrag eller kulturplatser. Räcket har en sådan konstruktion att den kan skruvas fast i efterhand och har anpassats för att kunna monteras på broar med standardkantbalk. Räcket kan dessutom monteras på broar med lutning, utan specialanpassning. Birsta 3PH2b finns i olika höjd och med flera infästningsalternativ och levereras maximalt i sexmeterslängder för att kunna monteras av två montörer. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering Birsta 3P H2 W3 2 meter B CE Birsta 3P H2 W3 1,8 meter B CE P Designräcke Anpassningsbart Lättmonterat Birstaverken 6

7 Birsta 3P/H3b Birstaverken har med utgångspunkt från räcket Birsta 3P/H2b utvecklat två räcken med kapacitetklassen H3, nämligen Birsta 3P/H3b (b står för bridge) och Birsta Bro 3P/H3g (g står för ground). Även dessa broräcken har tre rör med runda former som bygger på standardprofiler för att hålla kostnaderna låga. Räckena är luftiga samt estetiskt tilltalande och används därför där det ställs krav på smakfull trafikmiljö och god genomsikt, till exempel vid trafikplatser, vattenskyddsområden, broar över järnväg, vattendrag eller kulturplatser. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering Birsta 3P/H3b H3 W3 2 meter B CE Kraftigare ståndare. Som valmöjlighet finns dekorationsplåtar för att ge ståndarna en rund profil. Bromontage Flera fyllningsalternativ Hög hållfasthet 7 Birstaverken

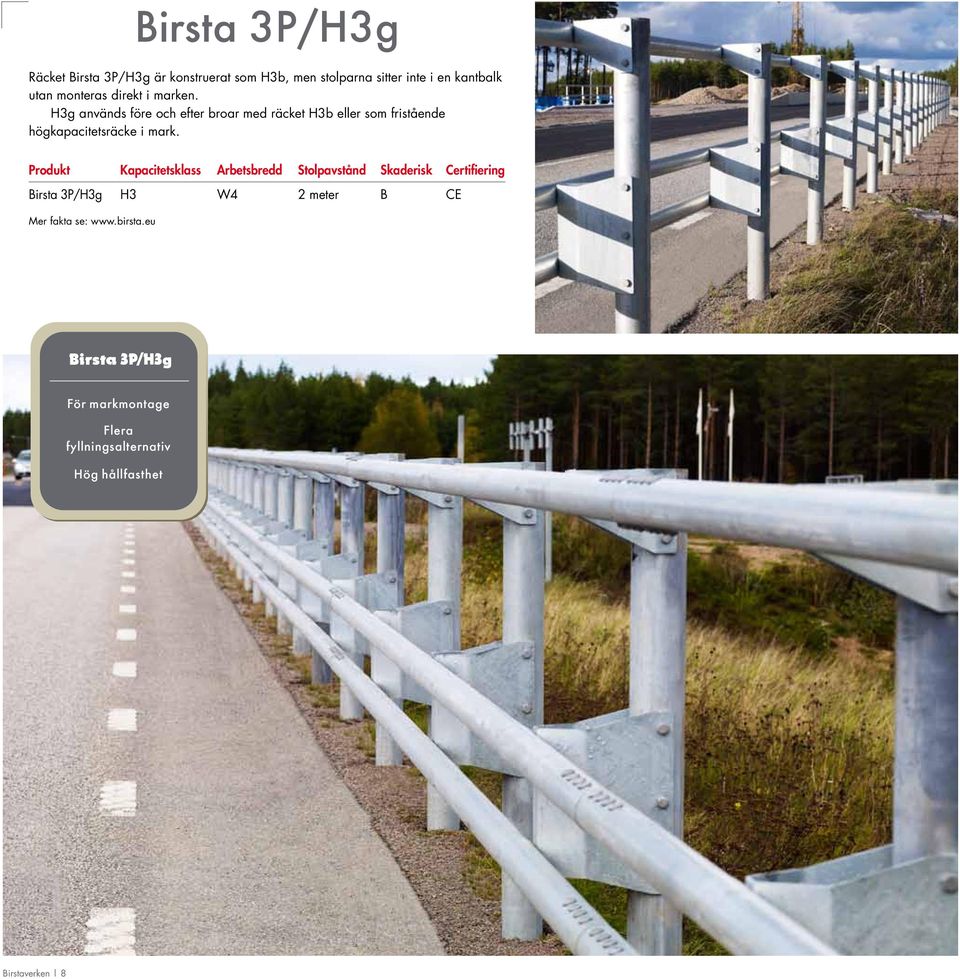

8 Birsta 3P/H3g Räcket Birsta 3P/H3g är konstruerat som H3b, men stolparna sitter inte i en kantbalk utan monteras direkt i marken. H3g används före och efter broar med räcket H3b eller som fristående högkapacitetsräcke i mark. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering Birsta 3P/H3g H3 W4 2 meter B CE För markmontage Flera fyllningsalternativ Hög hållfasthet Birstaverken 8

9 Birsta 3P/H4b Broräcket 3P/H4b klarar testet för den allra högsta kapacitetklassen. Liksom 3P/H3b har detta räcke tre rör med runda former som bygger på standardprofiler. Räcket är luftigt samt estetiskt tilltalande och används därför där det ställs krav på smakfull trafikmiljö och god genomsikt, till exempel vid trafikplatser, vattenskyddsområden, broar över järnväg, vattendrag eller kulturplatser. Navföljarna och toppföljarna på räcket 3P/H4b består av rörprofiler. Räcket är dessutom förhöjt till mm. Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering Fordonsinträngningsklass (VI) H4 W3 2 meter B CE VI 4 Högsta kapacitetsklassen God genomsikt Flera fyllningsalternativ Kräver endast 550 mm kantbalk 9 Birstaverken

10

11 Birsta Bullerskärmar Birstaverken erbjuder skräddarsydda och anpassade skärmar för att reducera buller, vind och lufttryck från fordons- och tågtrafik. Förutom en förbättrad ljudmiljö erbjuder skärmytan stora designmöjligheter för text, grafik och ljus. Skärmarna kan bland annat tillverkas i aluminium, plexiglas och trä. Skräddarsydda Olika material Designmöjligheter 11 Birstaverken

12 Birsta GC Med Birstas nya gång- och cykelräcke, Birsta GC, har Birstaverken tagit ett steg till för att nå fulländning när det gäller design, utan att tumma på styrka och säkerhet. Det finns tre olika fyllningar och väljer du som kund stänkskydd kan du få detta upplyst av LED-ljus i flera olika färger. Birsta GC har en design med runda former och finns i höjderna mm och mm. Räcket kan anpassas för olika infästningstyper både på bro och i mark. Birsta GC är dessutom konstruerat för att kunna monteras på broar med lutning, utan specialanpassning. Materialet är i maximalt sex meter längder för att kunna monteras av två montörer. Räcket uppfyller mer än väl kraven på styrka och barnsäkerhet. Målning i önskad kulör kan erbjudas på den varmförzinkade konstruktionen av estetiska skäl och för ännu längre livslängd. Birsta GC har tagits fram i standardmått, men det finns en flexibilitet i systemet som gör att man kan kundanpassa räcket så att det följer beställarens önskemål. Designräcke Miljöanpassad belysning Säkerhetsklassad Birstaverken 12

13 Birsta SafeEnd Birstaverkens konstruktörer har tagit fram en genialisk lösning när det gäller krockdämpare för räcken i form av en helt ny typ av energiabsorbent. Namnet är SafeEnd och den ger högsta möjliga säkerhet till en mycket låg kostnad. Vid en kollision tas all energi upp av avslutet utan att räcket deformeras. SafeEnd har en mycket smidig, smart och enkel konstruktion. Den är lika smal som räcket vilket innebär att den kan monteras även vid trånga utrymmen. Det behövs dessutom inga tunga och dyra betongfundament. Trots det är den oerhört effektiv vid påkörning, vilket de tester som gjorts tydligt visar. Kapacitets- Deformation av räcket Deformation av räcket Hastighet på fordon ASI-värde Skadeklass klass efter påkörning efter påkörning efter påkörning P4 X1 Y1 Z1 1,05 B Lägre pris jämfört med traditionell krockdämpare Smart och enkel konstruktion Inget betongfundament Ingen komplicerad hjulkonstruktion Mindre materialåtgång Lättare viktmässigt Lätta och snabba reparationer Smal konstruktion, lätt att använda vid trånga utrymmen Inget stopp för trafiken 13 Birstaverken

14 Birsta W2 Birstaverken utvecklade Europaprofilen W2 med syfte att erbjuda marknaden ett konkurrenskraftigt lågprisalternativ bland vägräcken. Produkten har genom Birstas val av höghållfast stål med tjockleken 2 mm, uppnått den optimala kombinationen av hög styrka, liten arbetsbredd och låg vikt. Birsta W2s konstruktion och vikt innebär lägre material-, transport- och monteringskostnader, vilket gör den till det billigaste vägräcket på marknaden idag. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering W2 N2 W4 4 meter A CE W2 N2 W4 2 meter A CE Lågt pris Låg vikt Höghållfast stål Birstaverken 14

15 Birsta W3/Bro W W3 tillverkas enligt en öppen standard och är det mest spridda vägräcket i världen. Den traditionella 3-millimetersprofilen används i detta populära allroundräcke och har länge ansetts vara det bästa valet för trafiksäkerhet. W-profilen kan användas för alla typer av fyllningar. Broräcket är marknadens lågprisalternativ och finns anpassat för både fotplåt och ingjutning. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering W3 N2 W4 2 meter A CE W3 N2 W5 4 meter A CE Bro W H2 W3 1,8 meter B CE För alla typer av fyllningar Enkelt/flexibelt Allround-räcke 15 Birstaverken

16 Birsta S Birsta S S står för snow resistant är ett räcke som är specialtillverkat för att klara av närkontakt med snöplogar. Det kan också med fördel användas som påkörningsskydd vid t ex parkeringar, industriområden och lagerbyggnader. Balken har bredden 230 mm och tjockleken 3,25 mm och ligger därmed mellan Birsta K och Birsta W. Det ursprungliga konceptet har nu förbättrats med bättre stålkvalitet och ny profil. Detta gav möjligheten att gå ned i tjockleken på räcket. Det innebär att det är lättare, vilket underlättar vid monteringen. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering Birsta S N2 W2 1 meter A CE Birsta S N2 W5 5 meter A CE Ny profil Högkvalitetsstål Enklare montage Birstaverken 16

17 Birsta K Birsta K (Kohlswa) är den optimala produkten när kraven är högt ställda på livslängd och stryktålighet. Det sex millimeter tjocka stålräcket tål lätta påkörningar och står sig väl mot småskador. Birsta K kan användas i de flesta sammanhang, men passar särskilt bra vid parkeringsplatser, industriområden och i snörika områden. Den låga profilhöjden gör räcket plogvänligt då snön kan pressas genom det. Produkten finns både som väg- och broräcke. Produkt Kapacitetsklass Arbetsbredd Stolpavstånd Skaderisk Certifiering K N2 W5 2 meter A CE K N2 W6 4 meter A CE Bro K H2 W3 1,8 meter B Stryktålig Lång livslängd Plogvänlig 17 Birstaverken
