Bilden visar Whiskey5 2,4 12x56 WHISKEY KIKARSIKTEN FÖR JAKT P/N R01

Transkript

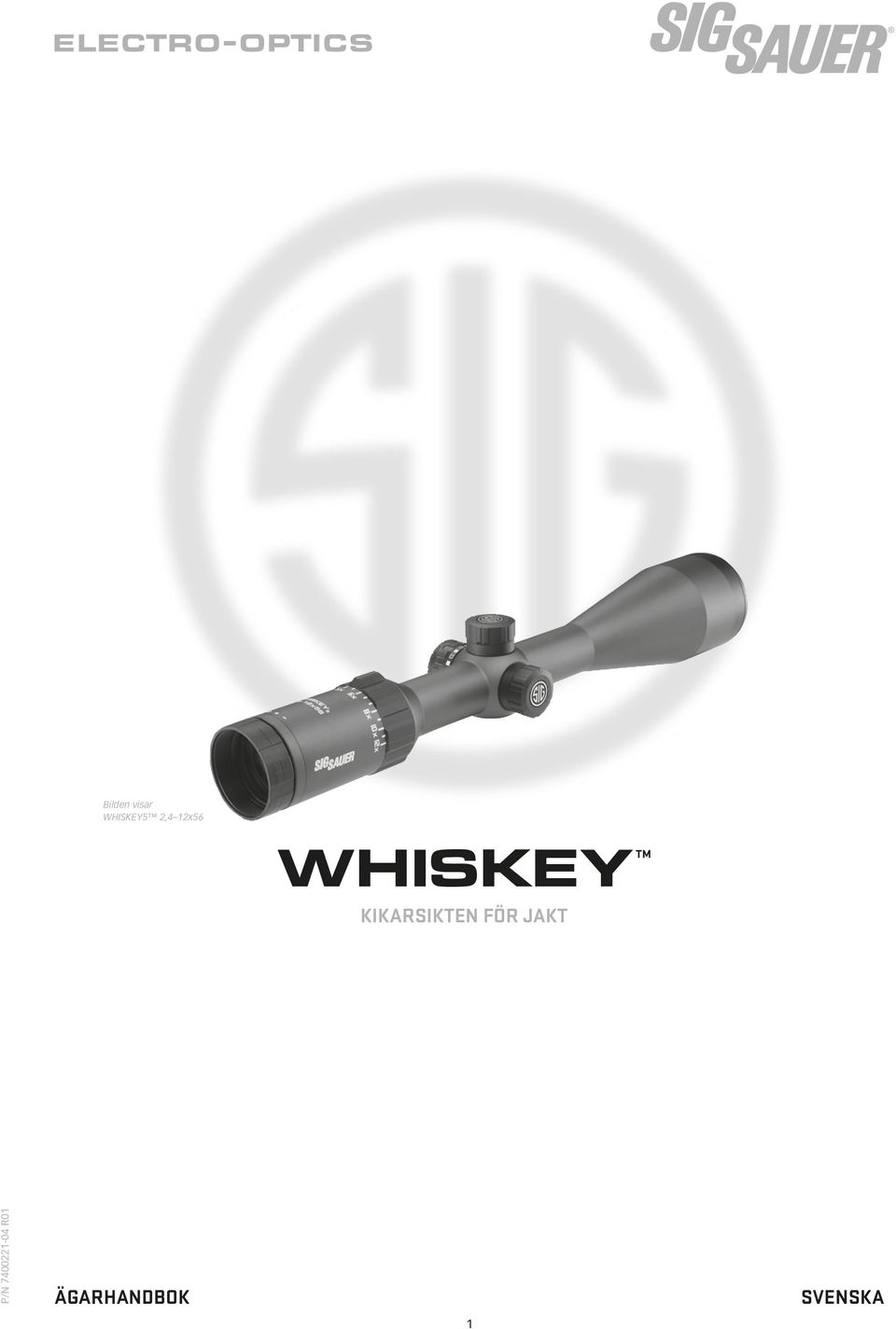

1 Bilden visar Whiskey5 2,4 12x56 WHSKY KKRSKT FÖR JKT ÄGRHDBOK svenska 1

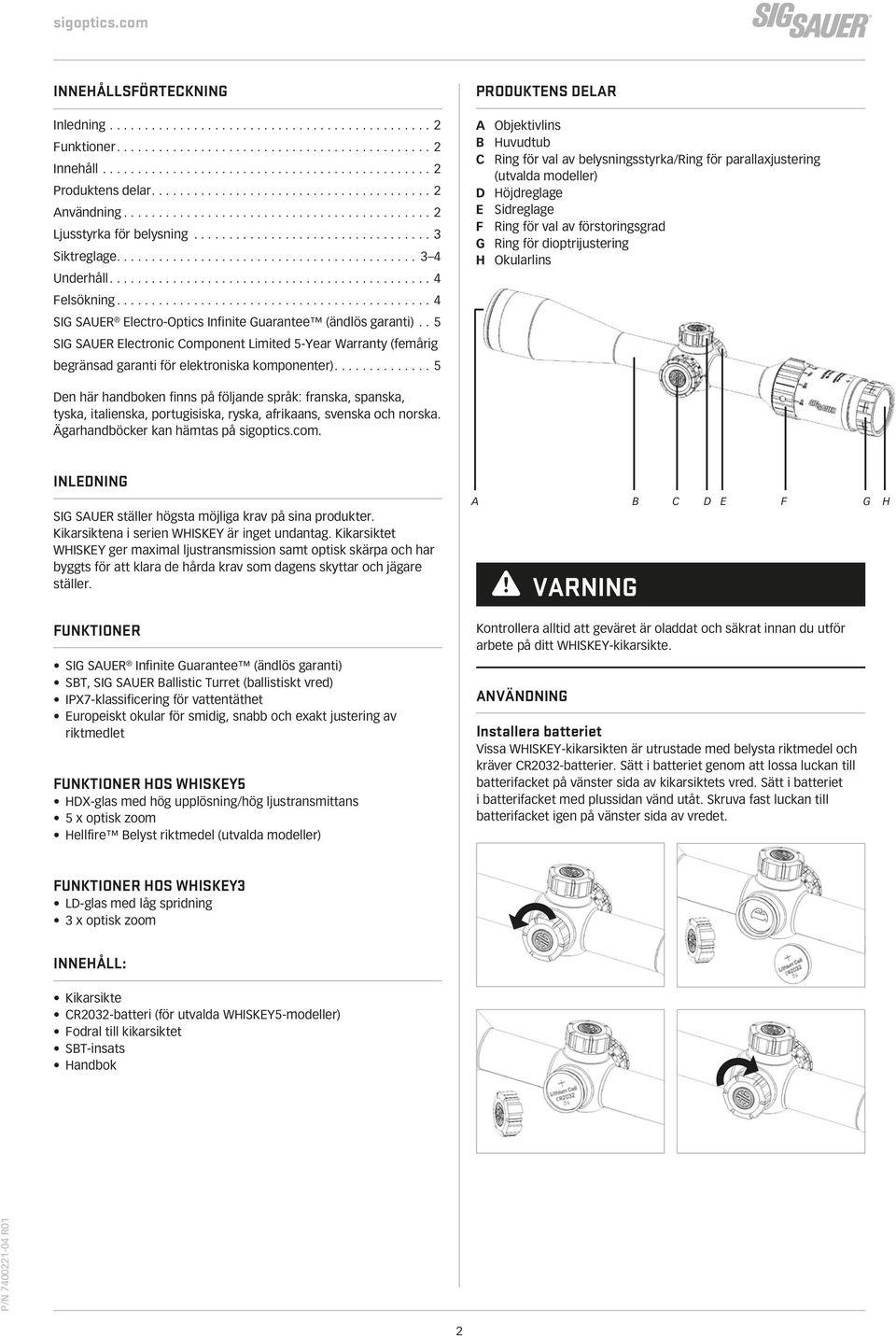

2 HÅLLSFÖRTCKG nledning...2 Funktioner...2 nnehåll...2 Produktens delar...2 nvändning...2 Ljusstyrka för belysning...3 Siktreglage Underhåll...4 Felsökning...4 SG SUR lectro-optics nfinite Guarantee (ändlös garanti)..5 SG SUR lectronic Component Limited 5-Year Warranty (femårig begränsad garanti för elektroniska komponenter)...5 Produktens delar Objektivlins B Huvudtub C Ring för val av belysningsstyrka/ring för parallaxjustering (utvalda modeller) D Höjdreglage Sidreglage F Ring för val av förstoringsgrad G Ring för dioptrijustering H Okularlins Den här handboken finns på följande språk: franska, spanska, tyska, italienska, portugisiska, ryska, afrikaans, svenska och norska. Ägarhandböcker kan hämtas på sigoptics.com. nledning SG SUR ställer högsta möjliga krav på sina produkter. Kikarsiktena i serien WHSKY är inget undantag. Kikarsiktet WHSKY ger maximal ljustransmission samt optisk skärpa och har byggts för att klara de hårda krav som dagens skyttar och jägare ställer. FUKTOR Sig Sauer nfinite Guarantee (ändlös garanti) SBT, Sig Sauer Ballistic Turret (ballistiskt vred) PX7-klassificering för vattentäthet uropeiskt okular för smidig, snabb och exakt justering av riktmedlet FUKTOR HOS WHSKY5 HDX-glas med hög upplösning/hög ljustransmittans 5 x optisk zoom Hellfire Belyst riktmedel (utvalda modeller) FUKTOR HOS WHSKY3 LD-glas med låg spridning 3 x optisk zoom HÅLL: Kikarsikte CR2032-batteri (för utvalda Whiskey5-modeller) Fodral till kikarsiktet SBT-insats Handbok B C D F G H W VRG Kontrollera alltid att geväret är oladdat och säkrat innan du utför arbete på ditt WHSKY-kikarsikte. nvändning nstallera batteriet Vissa WHSKY-kikarsikten är utrustade med belysta riktmedel och kräver CR2032-batterier. Sätt i batteriet genom att lossa luckan till batterifacket på vänster sida av kikarsiktets vred. Sätt i batteriet i batterifacket med plussidan vänd utåt. Skruva fast luckan till batterifacket igen på vänster sida av vredet. v u 2

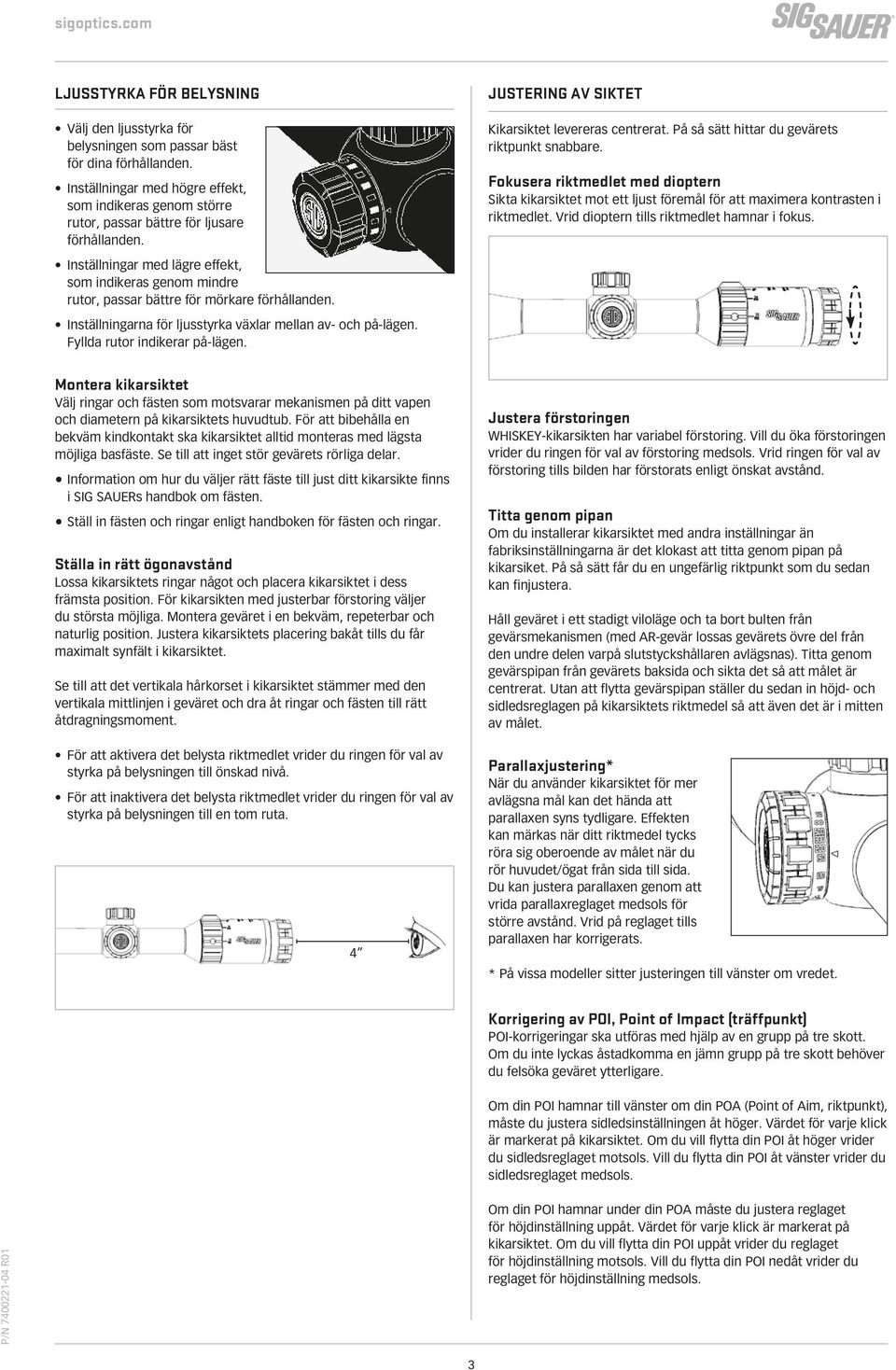

3 Ljusstyrka för belysning Välj den ljusstyrka för belysningen som passar bäst för dina förhållanden. nställningar med högre effekt, som indikeras genom större rutor, passar bättre för ljusare förhållanden. nställningar med lägre effekt, som indikeras genom mindre rutor, passar bättre för mörkare förhållanden. nställningarna för ljusstyrka växlar mellan av- och på-lägen. Fyllda rutor indikerar på-lägen. Justering av siktet Kikarsiktet levereras centrerat. På så sätt hittar du gevärets riktpunkt snabbare. Fokusera riktmedlet med dioptern Sikta kikarsiktet mot ett ljust föremål för att maximera kontrasten i riktmedlet. Vrid dioptern tills riktmedlet hamnar i fokus. Montera kikarsiktet Välj ringar och fästen som motsvarar mekanismen på ditt vapen och diametern på kikarsiktets huvudtub. För att bibehålla en bekväm kindkontakt ska kikarsiktet alltid monteras med lägsta möjliga basfäste. Se till att inget stör gevärets rörliga delar. nformation om hur du väljer rätt fäste till just ditt kikarsikte finns i SG SURs handbok om fästen. Ställ in fästen och ringar enligt handboken för fästen och ringar. Ställa in rätt ögonavstånd Lossa kikarsiktets ringar något och placera kikarsiktet i dess främsta position. För kikarsikten med justerbar förstoring väljer du största möjliga. Montera geväret i en bekväm, repeterbar och naturlig position. Justera kikarsiktets placering bakåt tills du får maximalt synfält i kikarsiktet. Se till att det vertikala hårkorset i kikarsiktet stämmer med den vertikala mittlinjen i geväret och dra åt ringar och fästen till rätt åtdragningsmoment. För att aktivera det belysta riktmedlet vrider du ringen för val av styrka på belysningen till önskad nivå. För att inaktivera det belysta riktmedlet vrider du ringen för val av styrka på belysningen till en tom ruta. 4 Justera förstoringen Whiskey-kikarsikten har variabel förstoring. Vill du öka förstoringen vrider du ringen för val av förstoring medsols. Vrid ringen för val av förstoring tills bilden har förstorats enligt önskat avstånd. Titta genom pipan Om du installerar kikarsiktet med andra inställningar än fabriksinställningarna är det klokast att titta genom pipan på kikarsiket. På så sätt får du en ungefärlig riktpunkt som du sedan kan finjustera. Håll geväret i ett stadigt viloläge och ta bort bulten från gevärsmekanismen (med R-gevär lossas gevärets övre del från den undre delen varpå slutstyckshållaren avlägsnas). Titta genom gevärspipan från gevärets baksida och sikta det så att målet är centrerat. Utan att flytta gevärspipan ställer du sedan in höjd- och sidledsreglagen på kikarsiktets riktmedel så att även det är i mitten av målet. Parallaxjustering* är du använder kikarsiktet för mer avlägsna mål kan det hända att parallaxen syns tydligare. ffekten kan märkas när ditt riktmedel tycks röra sig oberoende av målet när du rör huvudet/ögat från sida till sida. Du kan justera parallaxen genom att vrida parallaxreglaget medsols för större avstånd. Vrid på reglaget tills parallaxen har korrigerats. * På vissa modeller sitter justeringen till vänster om vredet. Korrigering av PO, Point of mpact (träffpunkt) PO-korrigeringar ska utföras med hjälp av en grupp på tre skott. Om du inte lyckas åstadkomma en jämn grupp på tre skott behöver du felsöka geväret ytterligare. Om din PO hamnar till vänster om din PO (Point of im, riktpunkt), måste du justera sidledsinställningen åt höger. Värdet för varje klick är markerat på kikarsiktet. Om du vill flytta din PO åt höger vrider du sidledsreglaget motsols. Vill du flytta din PO åt vänster vrider du sidledsreglaget medsols. Om din PO hamnar under din PO måste du justera reglaget för höjdinställning uppåt. Värdet för varje klick är markerat på kikarsiktet. Om du vill flytta din PO uppåt vrider du reglaget för höjdinställning motsols. Vill du flytta din PO nedåt vrider du reglaget för höjdinställning medsols. 3

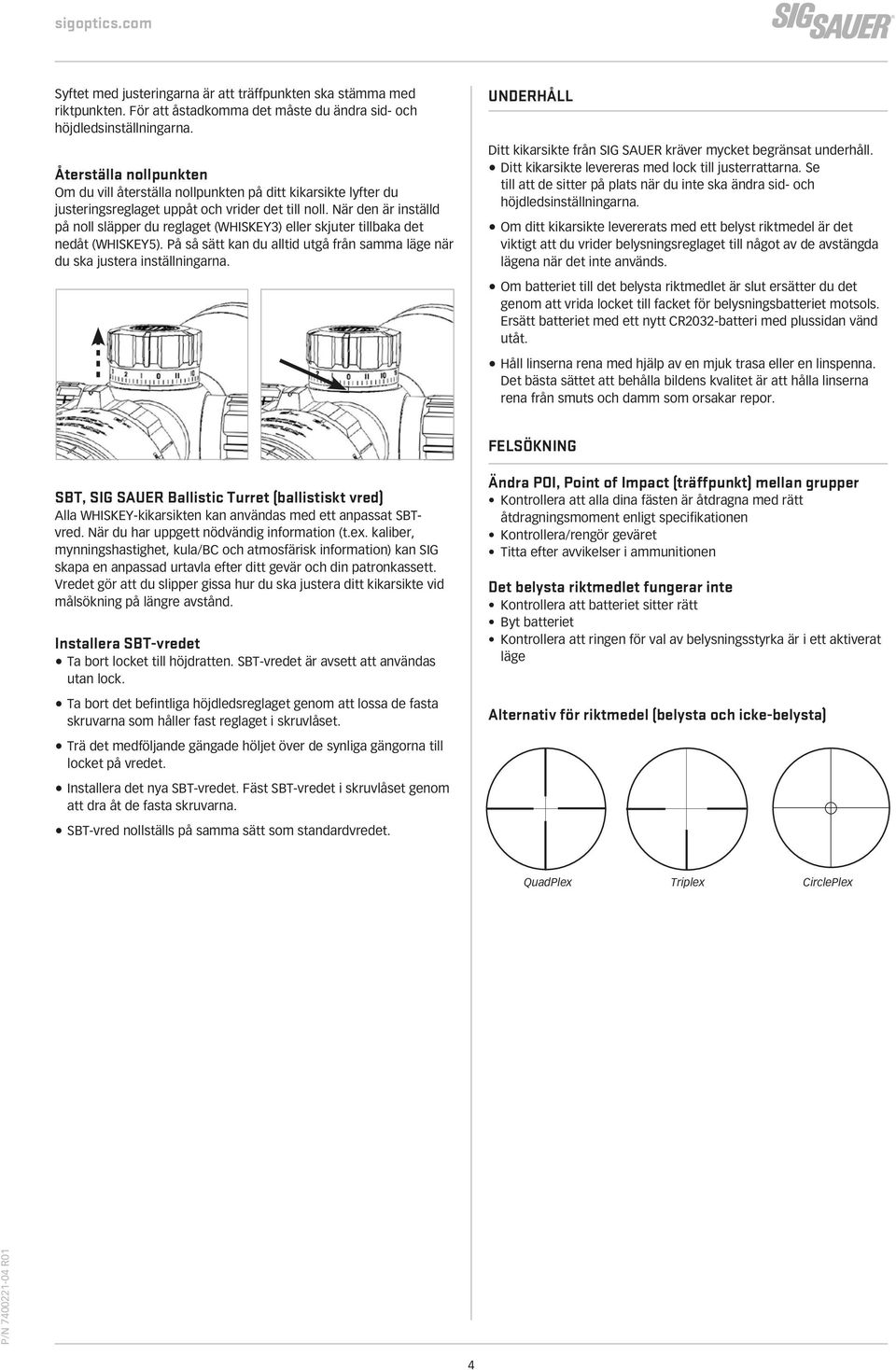

4 Syftet med justeringarna är att träffpunkten ska stämma med riktpunkten. För att åstadkomma det måste du ändra sid- och höjdledsinställningarna. Återställa nollpunkten Om du vill återställa nollpunkten på ditt kikarsikte lyfter du justeringsreglaget uppåt och vrider det till noll. är den är inställd på noll släpper du reglaget (WHSKY3) eller skjuter tillbaka det nedåt (WHSKY5). På så sätt kan du alltid utgå från samma läge när du ska justera inställningarna. Underhåll Ditt kikarsikte från SG SUR kräver mycket begränsat underhåll. Ditt kikarsikte levereras med lock till justerrattarna. Se till att de sitter på plats när du inte ska ändra sid- och höjdledsinställningarna. Om ditt kikarsikte levererats med ett belyst riktmedel är det viktigt att du vrider belysningsreglaget till något av de avstängda lägena när det inte används. Om batteriet till det belysta riktmedlet är slut ersätter du det genom att vrida locket till facket för belysningsbatteriet motsols. rsätt batteriet med ett nytt CR2032-batteri med plussidan vänd utåt. Håll linserna rena med hjälp av en mjuk trasa eller en linspenna. Det bästa sättet att behålla bildens kvalitet är att hålla linserna rena från smuts och damm som orsakar repor. Felsökning SBT, SG SUR Ballistic Turret (ballistiskt vred) lla WHSKY-kikarsikten kan användas med ett anpassat SBTvred. är du har uppgett nödvändig information (t.ex. kaliber, mynningshastighet, kula/bc och atmosfärisk information) kan Sig skapa en anpassad urtavla efter ditt gevär och din patronkassett. Vredet gör att du slipper gissa hur du ska justera ditt kikarsikte vid målsökning på längre avstånd. nstallera SBT-vredet Ta bort locket till höjdratten. SBT-vredet är avsett att användas utan lock. Ta bort det befintliga höjdledsreglaget genom att lossa de fasta skruvarna som håller fast reglaget i skruvlåset. Trä det medföljande gängade höljet över de synliga gängorna till locket på vredet. nstallera det nya SBT-vredet. Fäst SBT-vredet i skruvlåset genom att dra åt de fasta skruvarna. SBT-vred nollställs på samma sätt som standardvredet. Ändra PO, Point of mpact (träffpunkt) mellan grupper Kontrollera att alla dina fästen är åtdragna med rätt åtdragningsmoment enligt specifikationen Kontrollera/rengör geväret Titta efter avvikelser i ammunitionen Det belysta riktmedlet fungerar inte Kontrollera att batteriet sitter rätt Byt batteriet Kontrollera att ringen för val av belysningsstyrka är i ett aktiverat läge lternativ för riktmedel (belysta och icke-belysta) QuadPlex Triplex CirclePlex QuadPlex 4

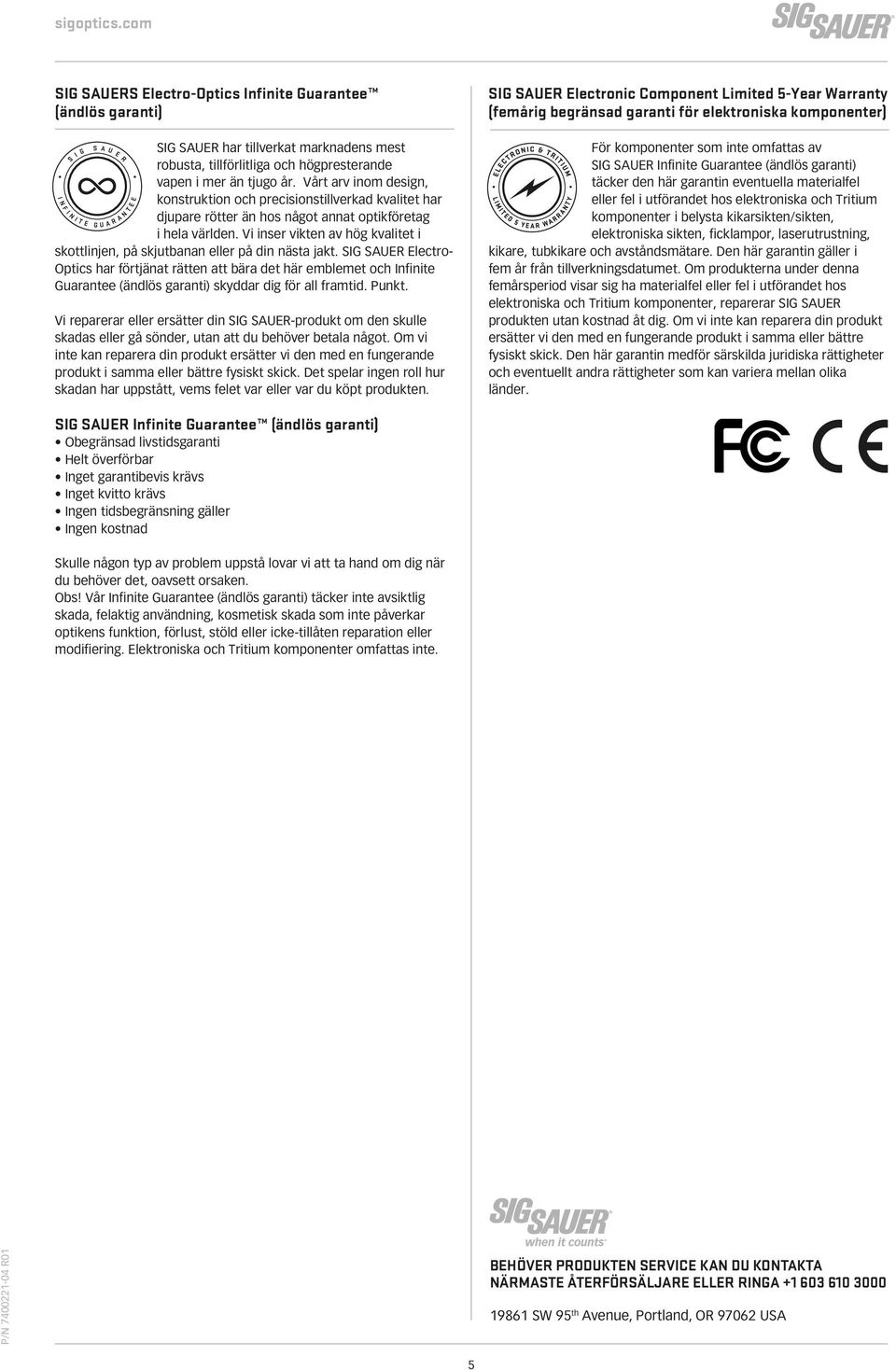

5 sigoptics.com Sig Sauers lectro-optics nfinite Guarantee (ändlös garanti) Sig Sauer har tillverkat marknadens mest robusta, tillförlitliga och högpresterande vapen i mer än tjugo år. Vårt arv inom design, konstruktion och precisionstillverkad kvalitet har djupare rötter än hos något annat optikföretag i hela världen. Vi inser vikten av hög kvalitet i skottlinjen, på skjutbanan eller på din nästa jakt. Sig Sauer lectro- Optics har förtjänat rätten att bära det här emblemet och nfinite Guarantee (ändlös garanti) skyddar dig för all framtid. Punkt. F S G T S G U U R R T Vi reparerar eller ersätter din Sig Sauer-produkt om den skulle skadas eller gå sönder, utan att du behöver betala något. Om vi inte kan reparera din produkt ersätter vi den med en fungerande produkt i samma eller bättre fysiskt skick. Det spelar ingen roll hur skadan har uppstått, vems felet var eller var du köpt produkten. Sig Sauer lectronic Component Limited 5-Year Warranty (femårig begränsad garanti för elektroniska komponenter) För komponenter som inte omfattas av Sig Sauer nfinite Guarantee (ändlös garanti) täcker den här garantin eventuella materialfel eller fel i utförandet hos elektroniska och Tritium komponenter i belysta kikarsikten/sikten, elektroniska sikten, ficklampor, laserutrustning, kikare, tubkikare och avståndsmätare. Den här garantin gäller i fem år från tillverkningsdatumet. Om produkterna under denna femårsperiod visar sig ha materialfel eller fel i utförandet hos elektroniska och Tritium komponenter, reparerar Sig Sauer produkten utan kostnad åt dig. Om vi inte kan reparera din produkt ersätter vi den med en fungerande produkt i samma eller bättre fysiskt skick. Den här garantin medför särskilda juridiska rättigheter och eventuellt andra rättigheter som kan variera mellan olika länder. Sig Sauer nfinite Guarantee (ändlös garanti) Obegränsad livstidsgaranti Helt överförbar nget garantibevis krävs nget kvitto krävs ngen tidsbegränsning gäller ngen kostnad Skulle någon typ av problem uppstå lovar vi att ta hand om dig när du behöver det, oavsett orsaken. Obs! Vår nfinite Guarantee (ändlös garanti) täcker inte avsiktlig skada, felaktig användning, kosmetisk skada som inte påverkar optikens funktion, förlust, stöld eller icke-tillåten reparation eller modifiering. lektroniska och Tritium komponenter omfattas inte. Behöver produkten service kan du kontakta närmaste återförsäljare eller ringa SW 95 th venue, Portland, OR US 5
