1 ELGUIDE 1

2 Montera rätt Varje år sker allvarliga olyckor och bränder orsakade av felkopplingar eller dåligt underhållna kablar och apparater. Även om du är händig och brukar fixa det mesta, så går det inte att chansa. Du måste veta hur du skall montera på rätt sätt. I denna lilla folder kan du se hur det går till. OBS! Felaktig montering medför livsfara och brandrisk. Använd alltid modernt och felfritt materiel. Felaktig montering av den gul/gröna skyddsledaren gör apparaten strömförande vilken då är livsfarlig att beröra! Detta får du göra om du säkert vet hur du skall göra: Du får montera: * stickproppar * skarvuttag * appatatuttag * lampproppar * lamphållare * sladdströmbrytare Du får också- i den fasta installationenbyta; * proppsäktringar * strömbrytare * vägguttag * lamputtag Observera byta. Det är alltså inte tillåtet att ändra eller uttöka något i den fasta installationen. All ny installation av fasta kablar, rör, dosor, uttag osv får bara göras av behörig installatör. Verktyg att ha tillhands; * Kombinationstång * Sidavbitare * Skruvmejsel 5 mm * Skruvmejsel 3 mm * Ficklampa 2

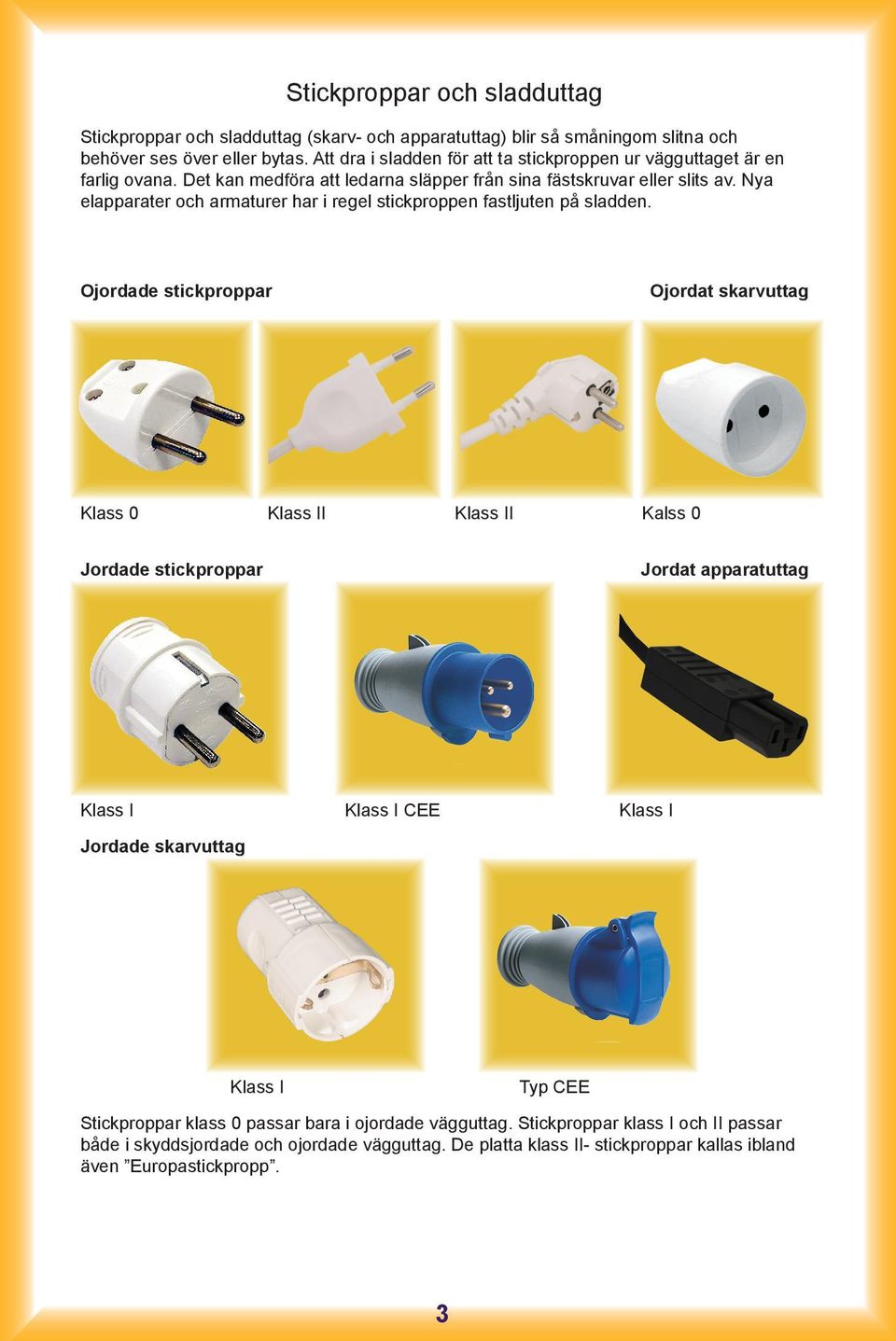

3 Stickproppar och sladduttag Stickproppar och sladduttag (skarv- och apparatuttag) blir så småningom slitna och behöver ses över eller bytas. Att dra i sladden för att ta stickproppen ur vägguttaget är en farlig ovana. Det kan medföra att ledarna släpper från sina fästskruvar eller slits av. Nya elapparater och armaturer har i regel stickproppen fastljuten på sladden. Ojordade stickproppar Ojordat skarvuttag Klass 0 Klass II Klass II Kalss 0 Jordade stickproppar Jordat apparatuttag Klass I Klass I CEE Klass I Jordade skarvuttag Klass I Typ CEE Stickproppar klass 0 passar bara i ojordade vägguttag. Stickproppar klass I och II passar både i skyddsjordade och ojordade vägguttag. De platta klass II- stickproppar kallas ibland även Europastickpropp. 3

4 Byte av infälld strömbrytare Det finns olika typer av strömbrytare. De enklaste med två trådar kan du kanske byta själv. Däremot strömbrytare med flera ledare kräver kunskaper. Felmontering kan innebära livsfara! Anlita därför en elinstallatör om du är osäker. I äldre hus är dosan i väggen ofta av plåt.till denna typ av dosa får man endast använda strömbrytare med skruvanslutning och ej fjädrande klämmor till ledarna. OBS! Innan ni börjar, bryt strömmen genom att skruva ur proppen eller bryt huvudströmmen. Om det är installerat automatsäkringar, måste du bryta huvudströmmen. Kontrollera att strömmen är bruten genom att prova att t.ex tända en lampa. 1. Tag bort det gamla locket 2. Lossa skruvarna på genom att skruva loss det eller insatsen och ta ut den. bryta lätt med en skruvmejsel. Kontrollera ledarna, Sätt beror på hur gammal om de är spruckna måste en strömbrytaren är. elinstallatör kontaktas. 3. Ta loss ledarna genom att lossa skruvarna eller pressa upp fjäderklämmorna. 4. Kontrollera så att koppartrådarna är oskadda. Om inte, klipp bort den skadade biten. Vid skruvklämmor, avisolera kabeln 6-7 mm och tvinna ihop trådarna. Om det är fjäderklämmor, läs anvisningar på insatsen. 5. Anslut ledarna. Se efter så att inga koppartrådar sticker utanför anslutnings klämmorna. Drag åt ordentligt. 6. Sätt tillbaka insatsen i dosan. Skruva fast den i dosans fästring. Gamla dosor saknar ofta fästring, använd då spännklorna.kontrollera att ledarna inte kommer i kläm. Dra åt skruvarna till spännklorna hårt. Sätt på locket. Sätt i proppen eller slå på huvudströmmen och prova att det fungerar. 4

5 Byte av infällt vägguttag OBS! Innan ni börjar, bryt strömmen genom att skruva ur proppen eller bryt huvudströmmen. Om det är installerat automatsäkringar, måste du bryta huvudströmmen. Kontrollera att strömmen är bruten genom att prova att t.ex tända en lampa innan du skruvar bort locket till uttaget. 1. Lossa alla skruvar och ta ut insatsen. 2. Ta loss ledarna. Om isoleringen på ledarna är sprucken eller trasig, måste du anlita en elinstallatör. 3. Kontrollera att koppartrådarna är oskadade, annars klipp bort den skadade biten. avisolera 6-7 mm och tvinna ihop trådarna 4. Anslut ledarna till det nya uttaget. Börja med skyddsjorden om det är ett jordat uttag.drag åt skruvarna hårt. Se till att inga koppartrådar sticker ut. 5. Sätt tillbaka insatsen i 6.Sätt på locket. dosan. Skruva fast den i Sätt i proppen eller slå på dosans fästring. Gamla dosor huvudströmmen och prova att saknar ofta fästring, använd det fungerar. då spännklorna som finns på uttaget. Kontrollera att ledarna ej kommer i kläm. Dra åt skruvarna till spännklorna hårt. 5

6 Montering av lamphållare Innan man börjar är det viktigt att man har alla detaljer som behövs. Se bilden. Bryt strömmen genom att dra ut stickproppen. Drag alltid i stickproppen ej i sladden, den kan då lossna och bli skadad. 1. Skruva isär lamphållaren. Om det finns ett låsbleck, tryck ner det med en skruvmejsel.. 2. Lossa lite på låsskruven i bottendelen. 3. Skruva fast avlastningsnippeln. Drag åt låsskruven i botten igen. 4. För in sladden, Avisolera, tvinna ihop trådarna och skruva fast dem i anslutningsdelen. 5. Skjut in anslutningsdelen i bottendelen. Dra lite i sladden så går det lättare. 6. Skruva samman lamphållaren. 7. Tryck in sladden någon och drag åt skruven på avlastningsnippeln. Dra sedan lite i sladden för att kontrollera att den sitter fast. 6

7 Montering av lamppropp Om elinstallation i bostaden är gjord efter 1/ skall det vara skyddsjordade lamputtag. Armaturerna skall då vara skyddsjordade eller extra isolerade och märkta med denna symbol X. Kravet för äldre bostäder var att lamputtagen skulle vara skyddsjordade i bl.a kök. I de flesta äldre bostäder har lamputtaget inget jordstift. Lampproppen har då två stift och sladden två ledare. Även lamppropp av rund modell passar i dessa uttag. Om din armatur inte passar i det nyinstallerade uttaget, kontakta en elinstallatör för hjälp. Lampproppen monteras på samma sätt som stickproppen. Börja med skyddsledaren som ska fästas under skruven vid jordblecket.w Skyddsledaren ska ha en extra böj så att den lossnar sist om sladden dras loss. Felkoppling innebär livsfara! Jordad lampropp Lamputtag Ojordad lampropp Lamputtag Lamppropp Lamppropp 7

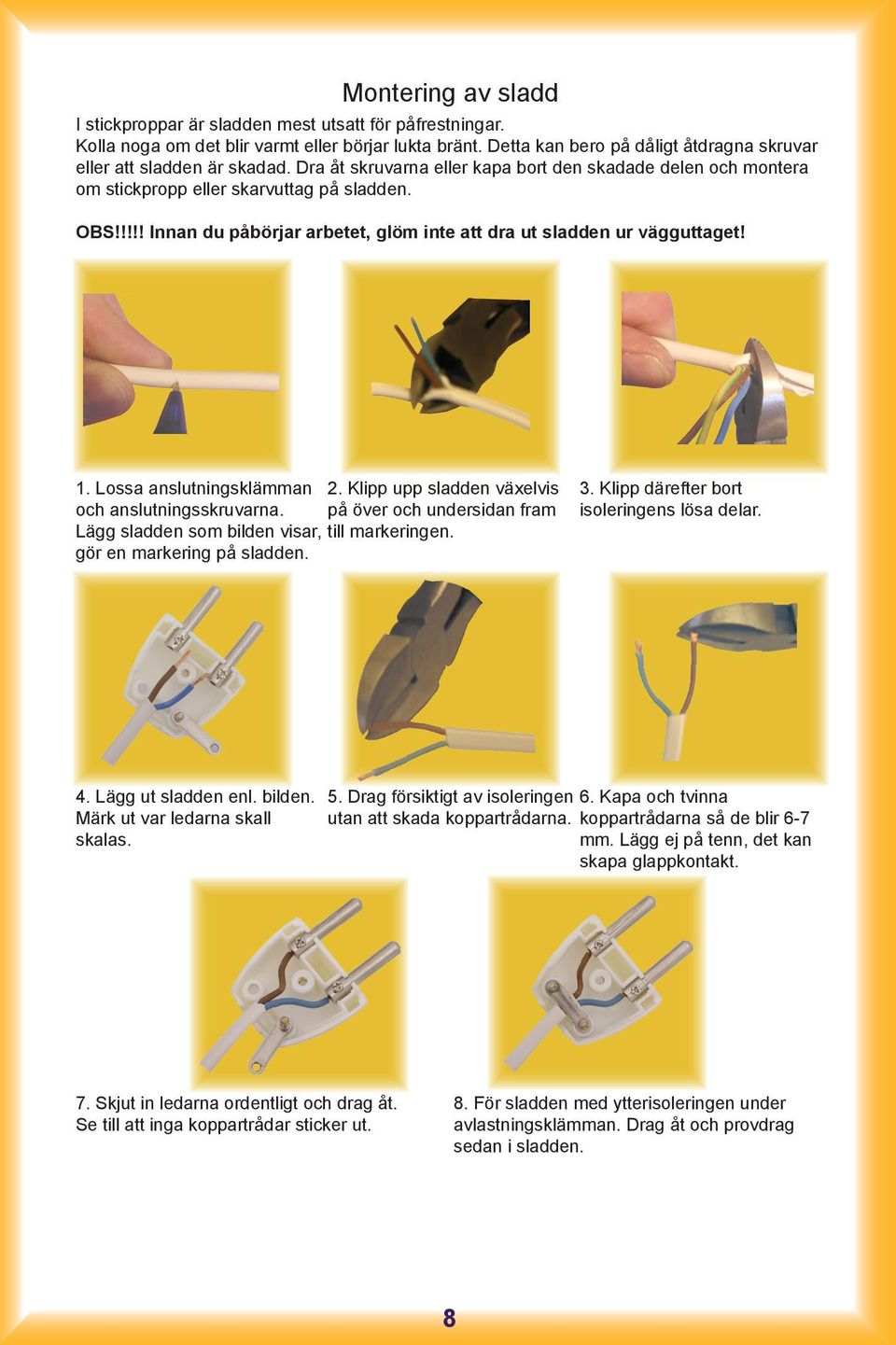

8 Montering av sladd I stickproppar är sladden mest utsatt för påfrestningar. Kolla noga om det blir varmt eller börjar lukta bränt. Detta kan bero på dåligt åtdragna skruvar eller att sladden är skadad. Dra åt skruvarna eller kapa bort den skadade delen och montera om stickpropp eller skarvuttag på sladden. OBS!!!!! Innan du påbörjar arbetet, glöm inte att dra ut sladden ur vägguttaget! 1. Lossa anslutningsklämman och anslutningsskruvarna. Lägg sladden som bilden visar, gör en markering på sladden. 2. Klipp upp sladden växelvis på över och undersidan fram till markeringen. 3. Klipp därefter bort isoleringens lösa delar. 4. Lägg ut sladden enl. bilden. Märk ut var ledarna skall skalas. 5. Drag försiktigt av isoleringen 6. Kapa och tvinna utan att skada koppartrådarna. koppartrådarna så de blir 6-7 mm. Lägg ej på tenn, det kan skapa glappkontakt. 7. Skjut in ledarna ordentligt och drag åt. Se till att inga koppartrådar sticker ut. 8. För sladden med ytterisoleringen under avlastningsklämman. Drag åt och provdrag sedan i sladden. 8

9 Montering av sladdströmbrytare OBS! Drag alltid ut stickproppen ur vägguttaget innan arbetet påbörjas. 1. Skala av isoleringen, kapa sen koppartrådarna så att de blir ca 6-7 mm långa. Tvinna ihop koppartrådarna. 2. Böj till båda ledarna och för in dem samtidigt under anslutningsskruvarna. Se efter att inga koppartrådar sticker utanför. Dra åt skruvarna ordentligt. 3. För in sladden så att isoleringen på sladden kommer in under avlastningsklämman. Skruva fast och gör likadant på andra sidan. 4. Provdra i sladden och kontrollera att den sitter ordentligt fast under avlastningsklämman. Montera på locket. 9

10 Montering av stickpropp och skarvuttag med skyddsjord OBS! Anslut aldrig skyddsledaren(grön/gul) till ett av stiften på en stickpropp eller en av hylsorna på ett skarvuttag. Använd heller aldrig en tvåledarsladd till en apparat som skall skyddsjordas. Sladden till skyddsjordade apparater skall ha tre ledare. Den gul/gröna ledaren skall alltid anslutas till skruven med jordtecknet W Den gul/gröna skyddsledaren skall alltid ha en extra böj så att den lossnar sist av ledarna om man drar i sladden. Stickpropp Skarvuttag Här visas hur jordblecket är markerat med jordtecknet. Lägg koppartråden till vänster om skruven, så kryper den inte ur när skruven dras åt. 10

11 Byte av proppsäkring Varning! Sätt i den nya proppsäkringen i propphuven och Inte i elcentralen. Skruva därefter tillbaka propphuven med den nya proppsäkringen. Om den nya proppsäkringen också går, finns det ett allvarligt fel i elanläggningen eller i anslutna apparater. Innan en ny proppsäkring sätts dit måste felkällan undanröjas. Proppsäkringarna, propparna, i elcentralen skyddar elanläggningen i händelse av överbelastning eller fel i elektriska apparater. När en propp gått bör man först försöka ta reda på orsaken. Därefter byter man ut den trasiga proppen mot en ny med samma märkström. Märkströmmen betecknas med ampere (A). Vanliga märkströmmar på proppar är 6 A, 10 A och 16 A. Man skiljer på snabba eller tröga proppar. De tröga propparna är försedda med en snigelsymol och kan användas för alla ändamål. Hur byte av proppar går till visas på nedanstående bilder. 1. Skruva ut propphuven med den trasiga proppen ur elcentralen. 2. Närbild av den trasiga proppen. 3. Ta ur den trasiga proppen ur propphuven och sätt dit en ny propp med samma märkström. 4. Skruva tillbaka propphuven med den nya proppen i elcentralen. 11

12 0,5 m IP 44 0,5 m IP 23 IP 44 IP 23 IP

13 Kapslingsklass Användning Exempel på Kapslingsklasser utomhus Det förutsätts att regn kan falla med en vinkel på upp till 60 från lodlinjen och att vattenspruta från nedslaget kan nå en höjd av 0,5 m. Transportabla bruksföremål, innefattande handverktyg, samt transportabla sladdställ får dock användas kortvarigt under tillsyn oavsett kapslingsklass, när brukaren ser till att de inte utsätts för skadlig fuktighet. Föreskrifterna om skydd mot indirekt beröring (413) skall dock alltid vara uppfyllda. Exempel på kapslingsklasser för elmateriel i det fria: IP 44 Materiel som är placerad på ett vinkelrätt avstånd av högst 0,5 m från ett vågrätt eller lutande plan (mark, golv, yttertak etc) IP 23 Materiel som kan utsättas för regn, men som är placerad på större vinkelrätt avstånd än 0,5m från vågrätt eller lutande plan (mark, golv, yttertak etc) Materiel som är placerad på sådant sätt att den är skyddad mot regn. 13

14 Starkströmsföreskrifter SKYDDSFORM IP 20 TYP AV LOKAL Torra, icke brand- eller explosionsfarliga rum. Garage, torra rum. Ej bensintappning. Fuktiga rum. Ex. badrum, resaurangkök etc. Anläggningar i det fria, under tak, garage, fuktiga rum. Ej bensintappning. IP 23 T IP 45 Våta rum och rum med frätande ämnen. Ex. badhus, bryggerier, mejerier, slakterier, salterier etc. Anläggningar i det fria. Rum med brännbar gas tyngre luft. Ventilationsanordning med förregling erfordras. Ex. smörjgrop. Våta rum, direkt vattensprutning, Ex. spolhall, garage, direkt vattenbesprutning. Ex. spolgrop. Ej bensintappning. IP 54 IP 67 IP 67 T Rum med brännbar gas tyngre än luft. Montering över 1,5 m över golv. Grupp II, undantagsvis explosionsrisk. Rum enligt ovan. Utan ventilationsanordning. Montering över 0,5 m. Ex. smörj- och arbetsgrupp. Explosivämnesrum. Grupp II, tillverkning. Rum med brännbar gas tyngre än luft. Montering över 1,5 m över golv. Grupp II, undantagsvis explosionsrisk. Rum enligt ovan. Montering under 1,5 m. Explosivämnesrum. Grupp I, tillverkning. Grupp III, större förråd. Rum med brännbart damm. Finfördelat stoff. Sprutrum, sprutbox. Montering så att mekanisk åverkan respektive färgavsättning undvikes. Sprutskåp eller högst 1,5 m från öppningen. Montering enligt ovan. Sprutmålning i annat utrymme än ovan. Inom 3 m från sprutplatsen. Ej effektiv utsugningsanordning. 14

15 Kapslingsklasser Första siffran i IPnumret anger skydd mot intrång av fasta föremål. Andra siffran i IP numret anger skydd mot fukt Normalt Droppskydd Dropptät utförande x1 x2 Strilsäker x3 Sköljtät x4 Spolsäker x5 Spoltät x6 Vattentät x7 Trycktät x8...m. Skydd mot fasta IP 20 IP 22 IP 23 IP 24 föremål större än 12 IP 23 T mm 2x Skydd mot fasta IP 30 IP 31 IP 32 IP 33 IP 34 föremål större än 2,5 mm 3x Skydd mot fasta IP 40 IP 41 IP 42 P 43 IP 44 IP 45 föremål större än 1,0 IP 44 T mm 4x Skydd mot IP 50 IP 54 IP 55 IP 56 IP 57 damm 5x Dammtät 6x IP 65 IP 66 IP 67 IP 67 T P 68 Inget Skydd Skydd mot droppande vatten Skydd mot droppande vatten vid en lutning av 15 Skydd mot strilande vatten Skydd mot Skydd mot överstrilande vattenstrålar med vatten Skydd mot tung sjö Skydd mot inverkan av kortvarig nedsänkning i vatten T=Armaturens yttertemperatur är max 100 C 15

16 Kapslingskrav i olika lokaler Minimikrav Typ av lokal Torra, icke brandfarliga utrymmen Bostadsrum, bostadskök, kontorsrum, toaletter, grovkök, i bostäder, källare, butiker och lagerrum. Motorer Transformatorer Startkopplare Lysrörs-, glödljusarmaturer Installations apparater Elradiatorer Värme Kaminer IP 20 IP 20 IP 20 IP 20 IP 20 Övrig utrustning Fuktiga utrymmen. Garage, ute under tak, kyl, frysrum och restaurangkök. Våta utrymmen Garage med tappställe för vatten Våta utrymmen med direkt vattenpsrutning. Garage, spolhall, spolgrop. Badrum och duschrum område 0: Den invändiga delen av badkar eller duschkar. OBS endast speciellt materiel 12V växel eller 30V likspänning, skyddsklenspänning. Se sid.17 Badrum och duschrum område 1: Den del av utrymmet som är beläget innanför badkarets eller duscharnas begränsningslinje. Se sid.17 Badrum och duschrum område 2 Denna del av utrymmet som är beläget utanför område 1 till ett avstånd av 0,6m. IP 44 IP 23 IP 23 IP 23 IP 23 IP 45 IP 45 IP 45 IP 45 IP 45 Tillåts ej IP 65 Tillåts ej Tillåts ej IP 65 Tillåts ej IP 44 Tillåts ej IP 44 Yttemp. bör ej överstiga 60ºC Tillåts ej IP 24 Armatur 1,5m över golv IP 20 Endast IP 24 rakuttag 115V eller Yttemp. bör 230V ej överstiga 50V 60ºC IP 44 IP 24 Badrum och duschrum område 3: Denna del av utrymmet som är beläget utanför område 2 till ett avstånd av 2,4m. Se sid.17 Endast fast installation Isolerad glödljusarmatur över 1,7m Infälld strömställare IP 20 Rakuttag 230V med jordfelsbrytare 30mA IP 44 Yttemp. bör ej överstiga 60ºC Infälld dosa IP 20 Jordbrukets produktionsbyggnader: Trädgårdsmästeri och byggnader för husdjur. Se sid. 15 OBS:Uttag med högst 16A skall skyddas av jordfelsbrytare 30mA Anläggningar i det fria: Utomhus i det fria. Placering se sid. 12 och 13. OBS:Uttag med högst 16A skall skyddas av jordfelsbrytare 30mA IP 44 Om damm förekommer IP 54 Under tak IP 23 På vägg IP 44 Under0,5m IP 44 Om damm förekommer IP 54 Under tak IP 23 På vägg IP 44 Under 0,5m IP 34 I vissa fall högre kapsling IP 44 Under tak IP 23 På vägg IP 44 Under 0,5m IP 44 Om damm förekommer IP 54 Under tak IP 23 På vägg IP 44 Under 0,5m IP 44 I vissa fall högre kapsling IP 54 Under tak IP 23 På vägg IP 44 Under 0,5m 16

17 Områdesindelning bad & duschrum Föreskrifternas figurer 701 A Områdesindelning a) Badkar. Områdesindelning: Dusch utan kar. Områdesindelning: Badkar med skiljevägg. OBS! Om hela rummet betraktas som badrum eller duschrum är hela rummet efter område 2 att betraktas som område 3. 17

18 El för jordbrukets driftsbyggnader 1. I jordbrukets driftsbyggnader får endast metallmantlade eller metallskärmade kablar installeras. T.ex. EKLK, EKKJ (jordkabel) eller likvärdigt. Lämpligt är också att använda kabelskydd samt vid utsatta ställen använda stålrör. Detta är i förstahand till för att utesluta gnagangrepp. 2. Lysrörsarmaturer skall vara D-märkta och tillverkade av akryl eller glasfiberarmerad polyester. Polycarbonat eller ABS plats är inte lämplig i denna miljö. 3. Glimtändare för lysrör skall vara säkerhetsglimtändare som bryter om inte lysröret tänds. På glimtändaren finns en återställningsknapp. 4. Armatursocklar skall alltid vara i porslin. Minst IP44 Glober som används skall vara utav glas. 5. Uttag för t.ex. värmelampor skall monteras så att stickpropen dras ur om värmelampan faller ner. 6. Finns inte jordfelsbrytare är det viktigt att använda plugg in jordfelsbrytare eller skarvsladd, kabelvinda som har jordfelsbrytare. 7. Halogenstrålkastare får endast användas för utomhusbruk och i verkstad/maskinhall där inte brandfarligt material hanteras eller lagras. 8. Handlampor får endast användas som tillfällig belysning och skall vara försedd med skyddskorg och glaskupa. 9. Som arbetsbelysning rekommenderas lågenergiarmatur minst IP44. 18

19 Rekommenderade belysningsstyrkor Lokal och typ av arbete Belysningsstyrka Vanliga förutsättningar Belysningsstyrka Krävande förutsättningar Lokaler som används sällan och där man inte arbetar kontinuerligt. Enkel orientering t.ex. soprum, garage. Tillfälligt arbete t.ex. arkiv, transportutrymmen. Arbetsbelysning lux lux Arbetsbelysning Allmänbelysning Allmänbelysning 200 lux 200 lux 300 lux 300 lux Arbetslokaler i allmänhet Arbeten med måttliga krav på seendet t.ex. grovt maskin- och 300 lux bänkarbete, grovt kontorsarbete, 200 lux 500 lux 300 lux kopiering. Arbeten med normala krav på seendet t.ex. medelfint 500 lux maskin- och bänkarbete, vanligt 300 lux 750 lux 300 lux kontorsarbete. Arbeten med något högre krav på seendet t.ex. fint maskinoch bänkarbete, kontroll, avsyning, arbete i storkontor. 750 lux 300 lux 1000 lux 500 lux Arbeten med stora krav på seendet t.ex.polering, kontroll av blanka ytor, lödning, färgkontroll, laboratoriearbete, verkstäder. Lokaler för arbetsuppgifter som ställer extra höga krav på seendet. Arbeten med mycket stora krav på seendet. t.ex. arbete med mätinstrument, finare ritarbete, finmekanik. Långvariga och mycket svåra synuppgifter t.ex. urmakeri, guldsmedsarbete, arbete med mikroelektronik, gravering, retusch. Arbeten med exceptionellt svåra synuppgifetr t.ex. slipning och polering i optiska verkstäder lux 300 lux 1500 lux 500 lux 1500 lux 500 lux 2000 lux 750 lux 2000 lux 750 lux 3000 lux 1000 lux 3000 lux 750 lux 5000 lux 1000 lux 19

20 Skarvsladdar Utomhus Fuktiga utrymmen inom/ utomhus, Flyttbara föremål. (A05BB-F) REV 3G1 REV 3G1,5 (A07BB-F) REVE 3G1,5 REVE 5G1,5 REVE5G2,5 (H05RN-F) RDO 3G1 (H07RN-F) RDOE 3G1,5 RDOE 3G2,5 RDOE 4G1,5 RDOE 4G2,5 RDOE 5G6 RDOE 5G16 REV/REVE=väderbeständig RDO/RDOE= oljebeständig REVE/RDOE= extra förstärkt Jordkabel/ Markkabel Belysn.stolpar, Friggebod. Fast förläggning i mark. (N1VCV-U) svart Klammer EKKJ 3G2,5+2, EKKJ 4G2,5+2, EKKJ 4G EKKJ 4G (N07VA5EV-U) vit EKLK 3G1, EKLK 4G1, EKLK 5G1, EKLK 5G2, OBS! FK.EKK.EKRK får ej användas. EKLK skall läggas i kabelrör. Minsta förläggn. djup 65cm. Vid förläggning skall dessutom gult varningsband för starkströmskabel läggas. Kabelguide Utomhusbelysning Altaner etc. Fuktiga utrymmen utomhus, Fast förläggning. (A05VV-U) Klammer EKK 3G1, EKK 4G1, EKK 5G1, EKK 5G2, (N07VA5EV-U) EKLK 3G1, EKLK 4G1, EKLK 5G1, EKLK 5G2, OBS! EKRK får ej användas. Skarvsladdar Inomhus Torra utrymmen inom/hus Flyttbara föremål. (H05VV-F) Klammer RKK 3G RKK 3G1, OBS! Skarvsladd över 2m krävs 3G1,5. Kök, Sovrum, Vardagsrum Torra utrymmen inomhus, Fast förläggning. (H07V-R) Klammer FK 1,5 Enkelledare FK 2,5 Enkelledare (N05VA5-U) Kulo EKRK 2x1,5 ej jord 7-10 EKRK 3G1, EKRK 4G1, (A05VV-U) EKK 3G1, EKK 4G1, EKK 5G1, EKK 5G2, (N07VA5EV-U) EKLK 3G1, EKLK 4G1, EKLK 5G1, EKLK 5G2, OBS! FK får endast dras i VP.rör, EKRK får ej läggas dolt. Badrum, Toalett Våta utrymmen inomhus Fast förläggning. (H07V-R) Klammer FK 1,5 Enkelledare FK 2,5 Enkelledare (A05VV-U) EKK 3G1, EKK 4G1, EKK 5G1, EKK 5G2, Lampsladdar Strykjärn, Våffeljärn Torra utrymmen inomhus, Värmeapparatledning med Flyttbara föremål. isolering av glansgarn. (H03VH+H) (H03RT-F) Klammer SKY 2x0, RVG 3G0,75 (H03VVH2-F) SKX 2x0,75 3x5 (H03VV-H) SKK 2x0,75 Vit 5-7 SKK 3G0,75 Vit 5-7 Antennkabel So svetskabel Olje och väderbeständig Godkänd för kabel-tv gummikabel. (N00N-H) Klammer >75 ohm ,25,35,50,70 kv. Koaxialkabel Släpvagnskabel (N07VA5EV-U) EKLK 3G1, EKLK 4G1, EKLK 5G1, EKLK 5G2, OBS! FK får endast dras i VP.rör, EKRK får ej användas. För uttag i badrum gäller särskilda regler. SKX Oval kabel SKK Rund kabel OBS! Ovanstående kablar får ej läggas som fast förläggning eller användas till skarvsladdar. Telefonkabel (N00VV-U) Klammer EKKX 1x4x0,5 3-5 Modularkabel 3-5 4x0,14 Bil/ Båt-kabel Lågvolts-el, högtalare, Trädgårdsbelysning RKUB 1,5 enkelledare RKUB 2,5 enkelledare RKUB 4,0 enkelledare RKUB 6,0 enkelledare RKUB 2x0,75 RKUB 2x1,5 RKUB 2x2,5 RKUB 2x4,0 Rund PVC-kabel RKKB 7x1,5 Ringledning EKU 2X0,7 Spik alt. 3x5 OBS! Endast lågvolt. OBS! Endast lågvolt. 20

21 Ledningshållareguide Oval kabel Svensk typbeteckning HAR beteckning Dimension (mm) Passande clips SKX 2X0,75 H03VVH2-F 3,2X5,2 Oval 3X5/4X6 SKY 2X0,75 H03VH 3,2X5,2 Oval 3X5/4X6 RKX 2X0,75 H05VVH2-F 3,8X6 Oval 4X6 EKU 2X0,7 N00VH-U Telefonspik Rund kabel Svensk typbeteckning HAR beteckning Dimension (mm) Passande clips SKK 2X0,75 H03VV-F 5.4 Rund 5-7 SKK 3G0,75 H03VV-F 5.7 Rund 5-7 RKK 3G0,75 H05VV-F 6.7 Rund 5-7 RKK 3G1 H05VV-F 7 Rund 7-10 RKK 3G1,5 H05VV-F 8.2 Rund 7-10, 8-12 FK 1,5 H07V-R 3 Används i VP-rör FK 2,5 H07V-R 3.6 Används i VP-rör EKK 3G1,5 A05VV-U 10 Rund 8-12, EKK 4G1,5 A05VV-U 11 Rund 8-12, EKK 5G1,5 A05VV-U 12 Rund 8-12, EKK 5G2,5 A05VV-U 13.4 Rund EKRK 2X1,5 N05VA5V-U 8 Rund 7-10, 8-12 EKRK 3G1,5 N05VA5V-U 8.5 Rund 7-10, 8-12 EKLK 3G1,5 N07VA5EV-U 10.2 Rund 8-12, EKLK 4G1,5 N07VA5EV-U 11 Rund 8-12, EKLK 5G1,5 N07VA5EV-U 11.8 Rund 8-12, EKLK 5G2,5 N07VA5EV-U 14 Rund EKKX 1X4X0,5 N00VV-U 4 Rund 3-5 EKKJ 3X2,5+2,5 N1VCV-U 14 Rund EKKJ 4X2,5+2,5 N1VCV-U 15 Rund EKKJ 4X6+6 N1VCV-U 18 Rund

22 Philips sockelguide GU4 GU5.3 BA15d B15d G53 GZ10 GU10 G4 GY5.35 G9 R7s Fa4 G5 G13 Fa6 2Gx13 G10q E14 BA15d E27 B22 E40 E14 E27 B22 2G7 G24d-1 G24d-2 G24d-3 G24q-1 G24q-2 G24q-3 GX24d-2 GX24d-3 GX24q-2 GX24q-3 GX24q-4 G23 2G7 2G11 E27 E40 By22d G12 G8.5 RX7s FC2 PG12-1 PG12-2 PGX12-2 E27 22

23 Godkännandemärken 6 B C D E F L M N O P Tyskland Österike Nederländerna Belgien Internationellt godkännande Italien Jordfelsbrytare Jordfelsbrytare skyddar både mot personskador och bränder. Jordfelsbrytarens främsta funktion är att rädda liv och förhindra brand om ett fel uppstår. Fördel med jordfelsbrytaren är att den,inte säkringen, känner vid ett eventuellt fel av de små strömmarna som kan orsaka brand. * Det finns billiga portabla jordfelsbrytare att plugga in i vägguttaget för att få säkerhet när man använder elapparater utomhus. * Kyl, frys och uppvärmning bör ha separata jordfelsbrytare. * Jordfelsbrytaren är ett bra skydd till andra skyddsåtgärdersom säkringar, skyddsjordning och underhåll av elanläggningar. * Kontrollera jordfelsbrytarens funktion med testknappen minst två gånger om året. * De nya starkströmsföreskrifterna (elbestämmelser) kräver installation av jordfelsbrytare vid ny-och ombyggnad i bostäder, grundskolor, fritidshem och daghem. * Jordfelsbrytare ska finnas på följandeuttag; utomhus, bygg-och rivningsplatser, jordbruk och trädgårdsmästerier, uppsättningsområde för husvagnar och småbåtshamnar, tillfälliga installationer för mässor, utställningar etc. 23

24 Layout: Linda Amiga AB Elguiden finns även att ladda ner på Återförsäljare:
