1 Upplev kvalitén!

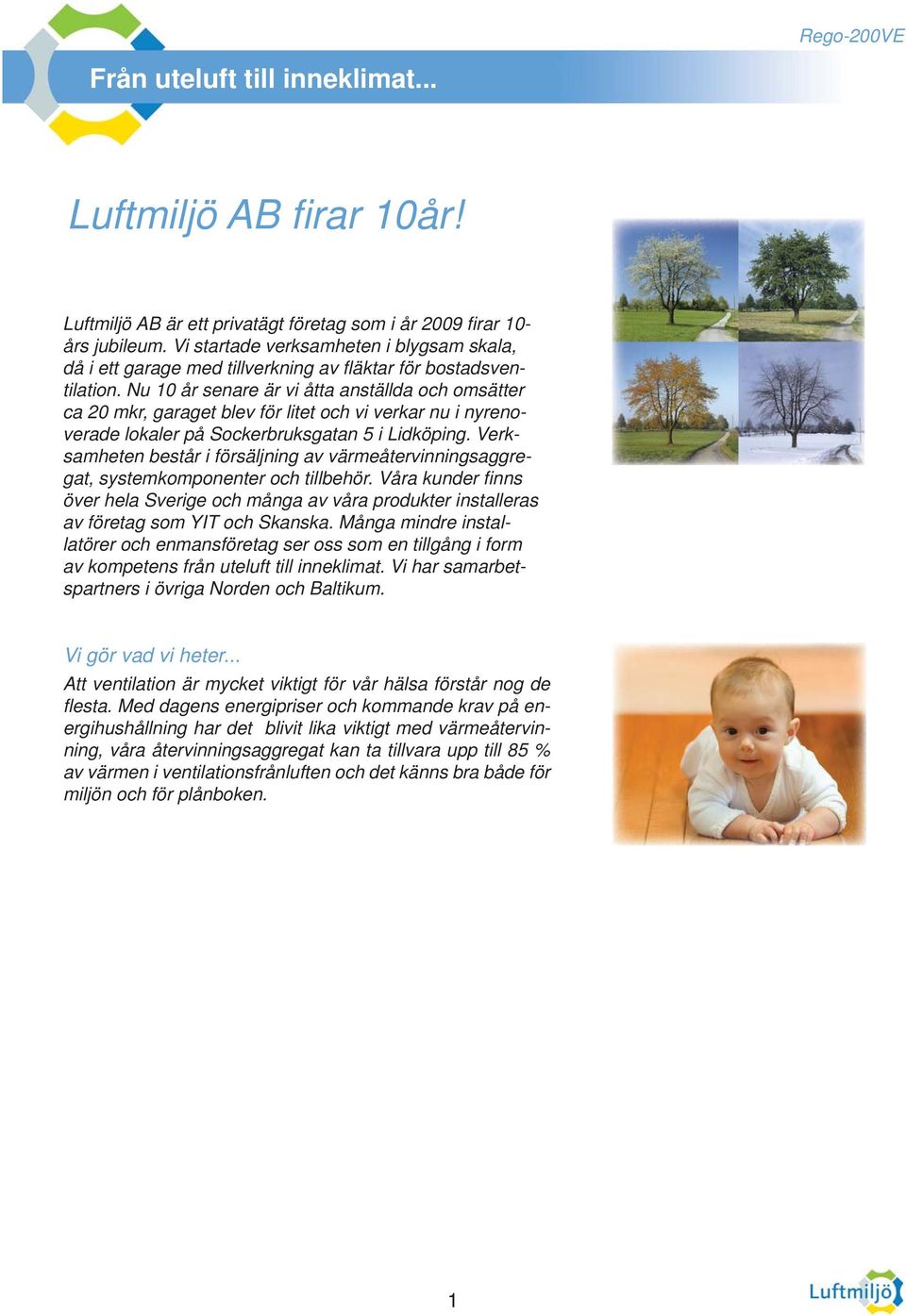

2 Rego-200VE Från uteluft till inneklimat... Luftmiljö AB fi rar 10år! Luftmiljö AB är ett privatägt företag som i år 2009 fi rar 10- års jubileum. Vi startade verksamheten i blygsam skala, då i ett garage med tillverkning av fl äktar för bostadsventilation. Nu 10 år senare är vi åtta anställda och omsätter ca 20 mkr, garaget blev för litet och vi verkar nu i nyrenoverade lokaler på Sockerbruksgatan 5 i Lidköping. Verksamheten består i försäljning av värmeåtervinningsaggregat, systemkomponenter och tillbehör. Våra kunder fi nns över hela Sverige och många av våra produkter installeras av företag som YIT och Skanska. Många mindre installatörer och enmansföretag ser oss som en tillgång i form av kompetens från uteluft till inneklimat. Vi har samarbetspartners i övriga Norden och Baltikum. Vi gör vad vi heter... Att ventilation är mycket viktigt för vår hälsa förstår nog de fl esta. Med dagens energipriser och kommande krav på energihushållning har det blivit lika viktigt med värmeåtervinning, våra återvinningsaggregat kan ta tillvara upp till 85 % av värmen i ventilationsfrånluften och det känns bra både för miljön och för plånboken. 1

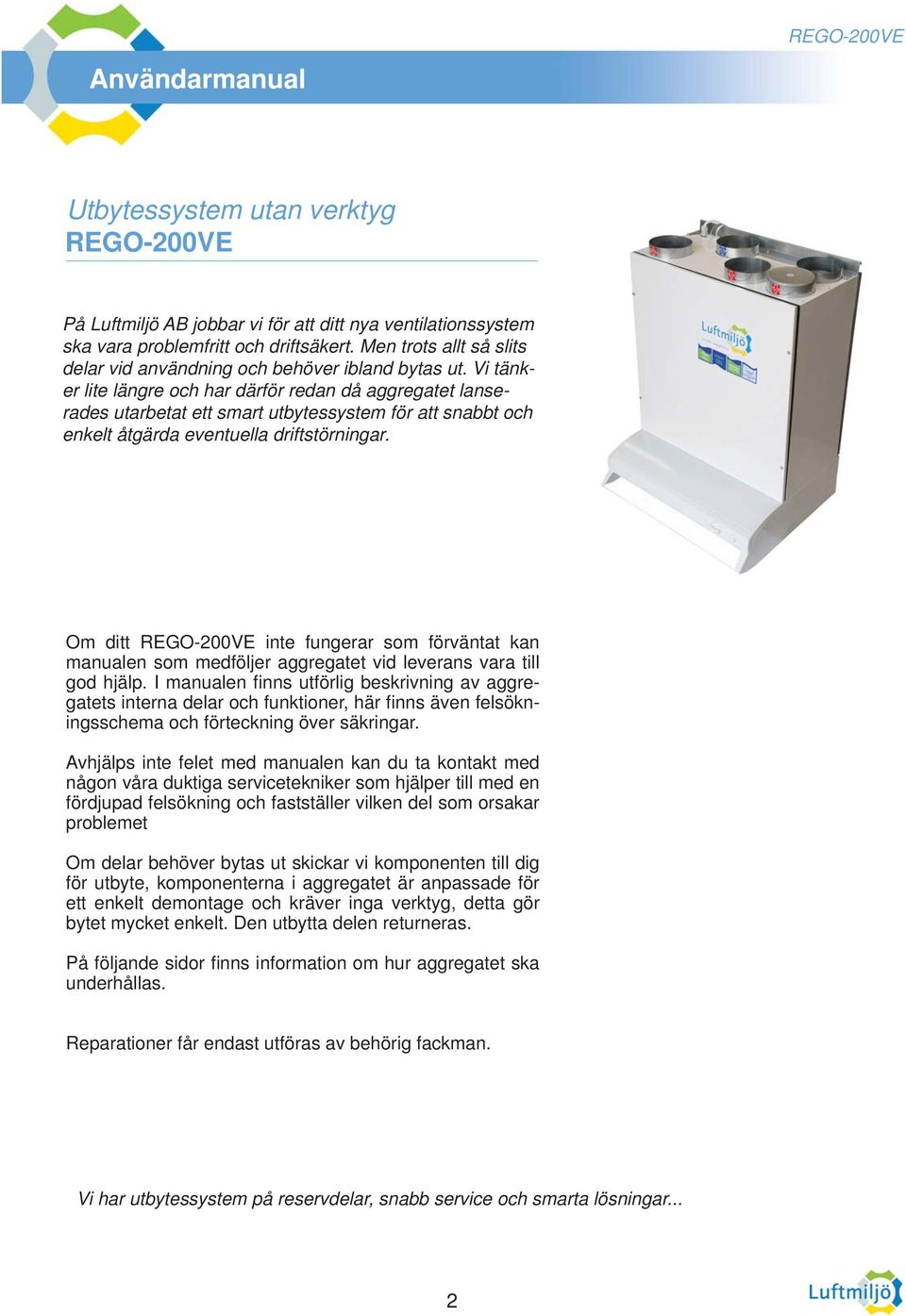

3 Utbytessystem utan verktyg REGO-200VE På Luftmiljö AB jobbar vi för att ditt nya ventilationssystem ska vara problemfritt och driftsäkert. Men trots allt så slits delar vid användning och behöver ibland bytas ut. Vi tänker lite längre och har därför redan då aggregatet lanserades utarbetat ett smart utbytessystem för att snabbt och enkelt åtgärda eventuella driftstörningar. Om ditt REGO-200VE inte fungerar som förväntat kan manualen som medföljer aggregatet vid leverans vara till god hjälp. I manualen fi nns utförlig beskrivning av aggregatets interna delar och funktioner, här fi nns även felsökningsschema och förteckning över säkringar. Avhjälps inte felet med manualen kan du ta kontakt med någon våra duktiga servicetekniker som hjälper till med en fördjupad felsökning och fastställer vilken del som orsakar problemet Om delar behöver bytas ut skickar vi komponenten till dig för utbyte, komponenterna i aggregatet är anpassade för ett enkelt demontage och kräver inga verktyg, detta gör bytet mycket enkelt. Den utbytta delen returneras. På följande sidor fi nns information om hur aggregatet ska underhållas. Reparationer får endast utföras av behörig fackman. Vi har utbytessystem på reservdelar, snabb service och smarta lösningar... 2

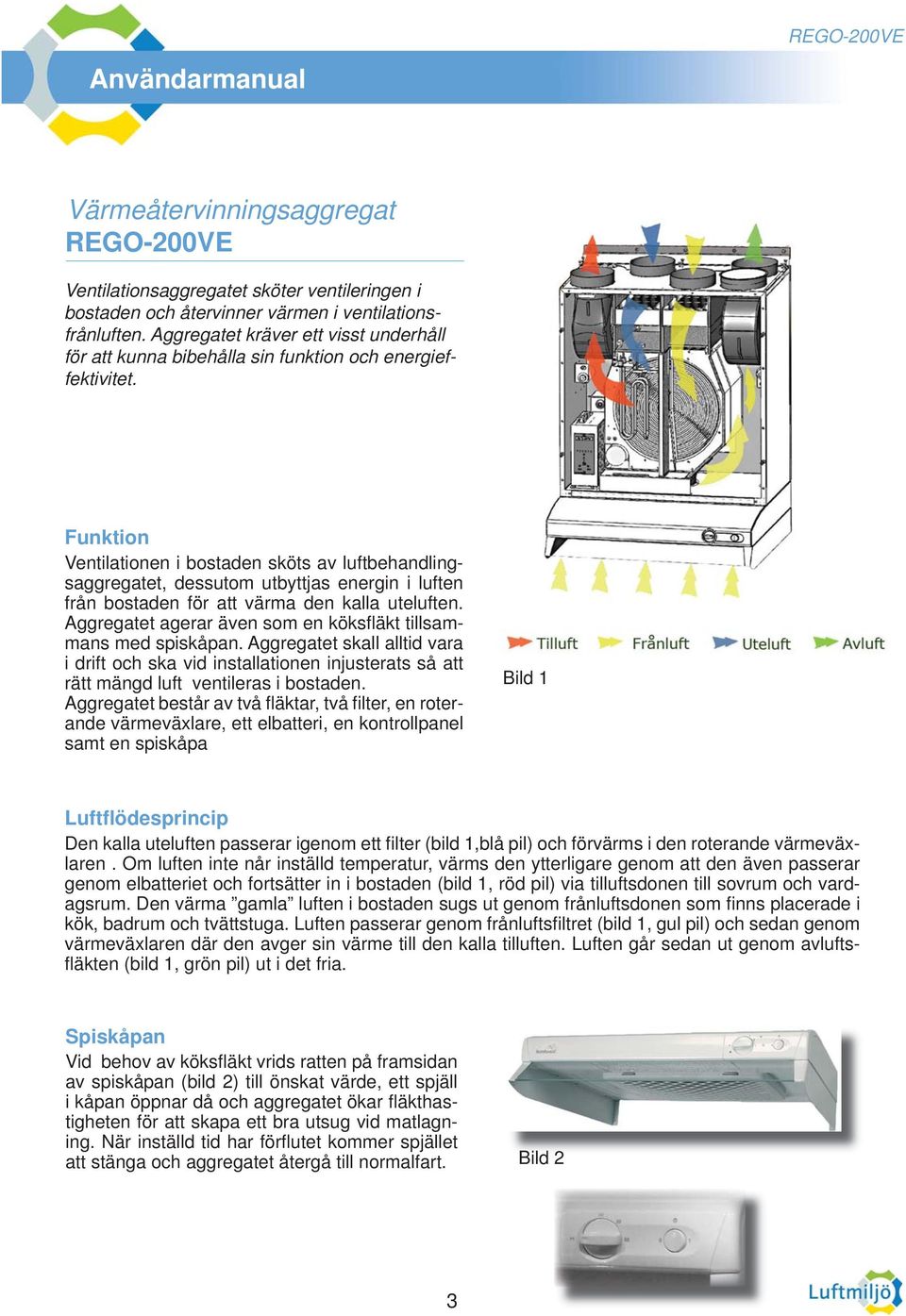

4 Värmeåtervinningsaggregat REGO-200VE Ventilationsaggregatet sköter ventileringen i bostaden och återvinner värmen i ventilationsfrånluften. Aggregatet kräver ett visst underhåll för att kunna bibehålla sin funktion och energieffektivitet. Funktion Ventilationen i bostaden sköts av luftbehandlingsaggregatet, dessutom utbyttjas energin i luften från bostaden för att värma den kalla uteluften. Aggregatet agerar även som en köksfl äkt tillsammans med spiskåpan. Aggregatet skall alltid vara i drift och ska vid installationen injusterats så att rätt mängd luft ventileras i bostaden. Aggregatet består av två fl äktar, två fi lter, en roterande värmeväxlare, ett elbatteri, en kontrollpanel samt en spiskåpa Bild 1 Luftflödesprincip Den kalla uteluften passerar igenom ett fi lter (bild 1,blå pil) och förvärms i den roterande värmeväxlaren. Om luften inte når inställd temperatur, värms den ytterligare genom att den även passerar genom elbatteriet och fortsätter in i bostaden (bild 1, röd pil) via tilluftsdonen till sovrum och vardagsrum. Den värma gamla luften i bostaden sugs ut genom frånluftsdonen som fi nns placerade i kök, badrum och tvättstuga. Luften passerar genom frånluftsfiltret (bild 1, gul pil) och sedan genom värmeväxlaren där den avger sin värme till den kalla tilluften. Luften går sedan ut genom avluftsfl äkten (bild 1, grön pil) ut i det fria. Spiskåpan Vid behov av köksfl äkt vrids ratten på framsidan av spiskåpan (bild 2) till önskat värde, ett spjäll i kåpan öppnar då och aggregatet ökar fl äkthastigheten för att skapa ett bra utsug vid matlagning. När inställd tid har förfl utet kommer spjället att stänga och aggregatet återgå till normalfart. Bild 2 3

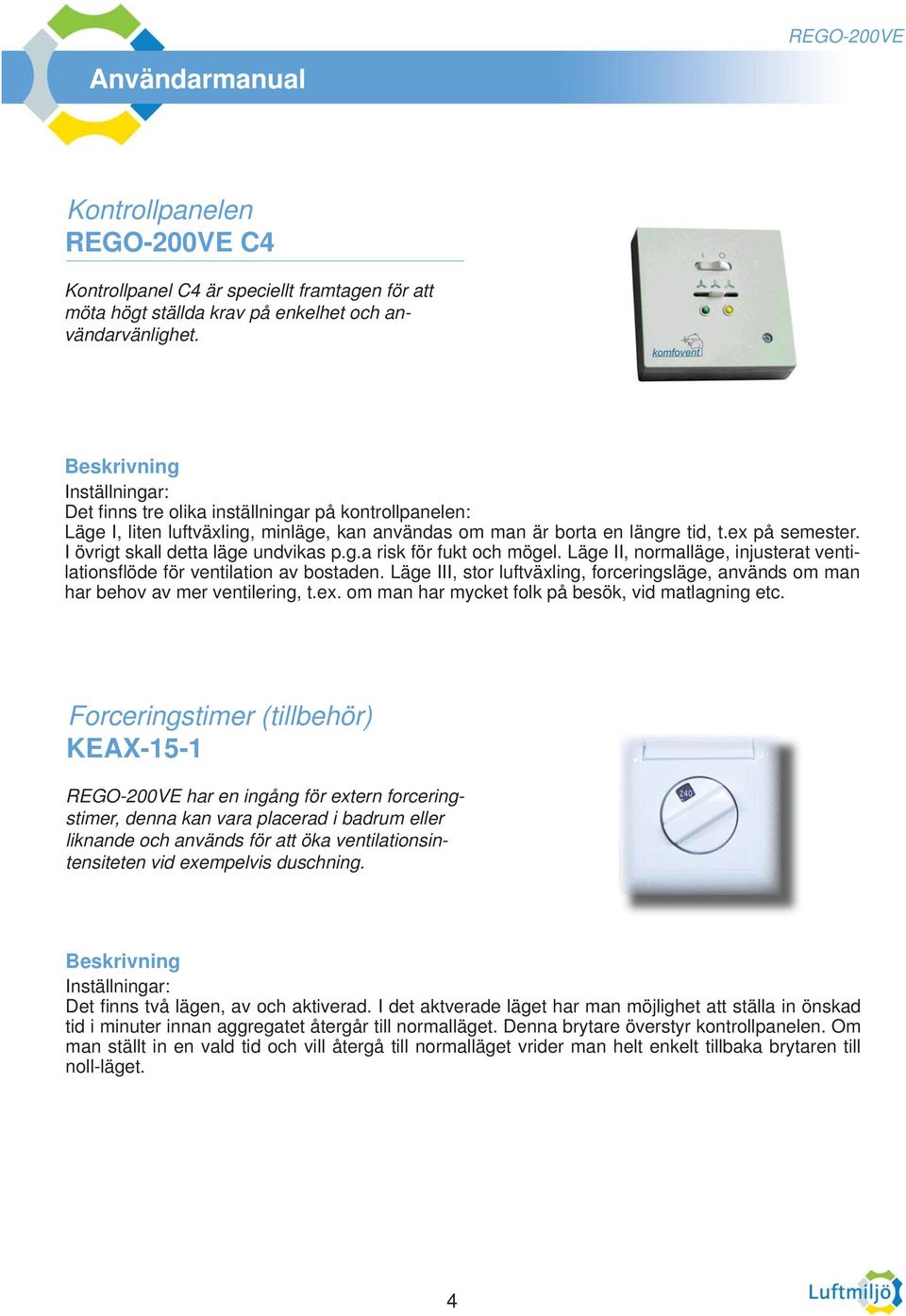

5 Kontrollpanelen REGO-200VE C4 Kontrollpanel C4 är speciellt framtagen för att möta högt ställda krav på enkelhet och användarvänlighet. Inställningar: Det fi nns tre olika inställningar på kontrollpanelen: Läge I, liten luftväxling, minläge, kan användas om man är borta en längre tid, t.ex på semester. I övrigt skall detta läge undvikas p.g.a risk för fukt och mögel. Läge II, normalläge, injusterat ventilationsfl öde för ventilation av bostaden. Läge III, stor luftväxling, forceringsläge, används om man har behov av mer ventilering, t.ex. om man har mycket folk på besök, vid matlagning etc. Forceringstimer (tillbehör) KEAX-15-1 REGO-200VE har en ingång för extern forceringstimer, denna kan vara placerad i badrum eller liknande och används för att öka ventilationsintensiteten vid exempelvis duschning. Inställningar: Det fi nns två lägen, av och aktiverad. I det aktverade läget har man möjlighet att ställa in önskad tid i minuter innan aggregatet återgår till normalläget. Denna brytare överstyr kontrollpanelen. Om man ställt in en vald tid och vill återgå till normalläget vrider man helt enkelt tillbaka brytaren till noll-läget. 4

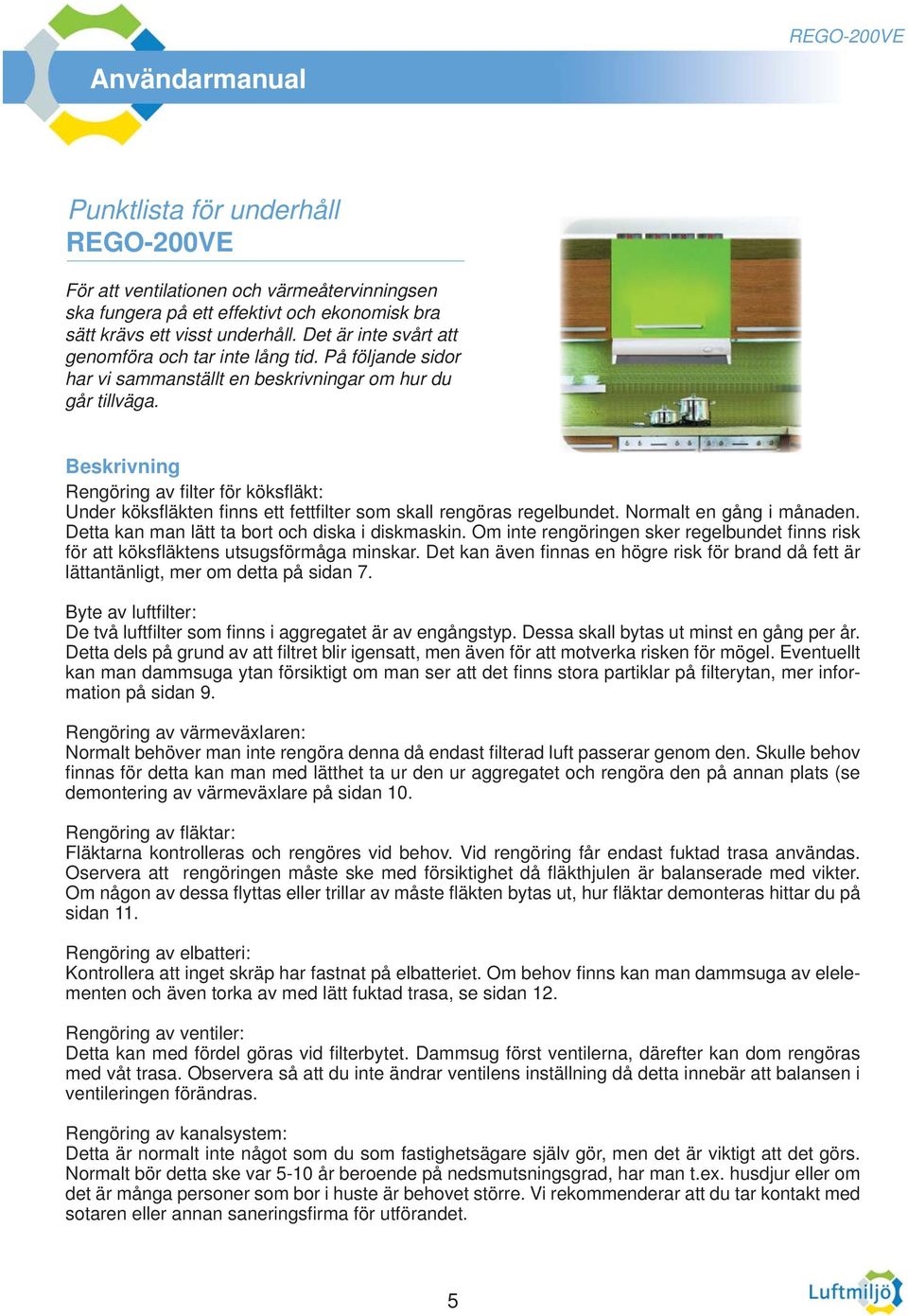

6 Punktlista för underhåll REGO-200VE För att ventilationen och värmeåtervinningsen ska fungera på ett effektivt och ekonomisk bra sätt krävs ett visst underhåll. Det är inte svårt att genomföra och tar inte lång tid. På följande sidor har vi sammanställt en beskrivningar om hur du går tillväga. Rengöring av fi lter för köksfl äkt: Under köksfl äkten fi nns ett fettfi lter som skall rengöras regelbundet. Normalt en gång i månaden. Detta kan man lätt ta bort och diska i diskmaskin. Om inte rengöringen sker regelbundet fi nns risk för att köksfl äktens utsugsförmåga minskar. Det kan även fi nnas en högre risk för brand då fett är lättantänligt, mer om detta på sidan 7. Byte av luftfi lter: De två luftfi lter som fi nns i aggregatet är av engångstyp. Dessa skall bytas ut minst en gång per år. Detta dels på grund av att fi ltret blir igensatt, men även för att motverka risken för mögel. Eventuellt kan man dammsuga ytan försiktigt om man ser att det fi nns stora partiklar på fi lterytan, mer information på sidan 9. Rengöring av värmeväxlaren: Normalt behöver man inte rengöra denna då endast fi lterad luft passerar genom den. Skulle behov fi nnas för detta kan man med lätthet ta ur den ur aggregatet och rengöra den på annan plats (se demontering av värmeväxlare på sidan 10. Rengöring av fl äktar: Fläktarna kontrolleras och rengöres vid behov. Vid rengöring får endast fuktad trasa användas. Oservera att rengöringen måste ske med försiktighet då fl äkthjulen är balanserade med vikter. Om någon av dessa fl yttas eller trillar av måste fl äkten bytas ut, hur fläktar demonteras hittar du på sidan 11. Rengöring av elbatteri: Kontrollera att inget skräp har fastnat på elbatteriet. Om behov fi nns kan man dammsuga av elelementen och även torka av med lätt fuktad trasa, se sidan 12. Rengöring av ventiler: Detta kan med fördel göras vid fi lterbytet. Dammsug först ventilerna, därefter kan dom rengöras med våt trasa. Observera så att du inte ändrar ventilens inställning då detta innebär att balansen i ventileringen förändras. Rengöring av kanalsystem: Detta är normalt inte något som du som fastighetsägare själv gör, men det är viktigt att det görs. Normalt bör detta ske var 5-10 år beroende på nedsmutsningsgrad, har man t.ex. husdjur eller om det är många personer som bor i huste är behovet större. Vi rekommenderar att du tar kontakt med sotaren eller annan saneringsfi rma för utförandet. 5

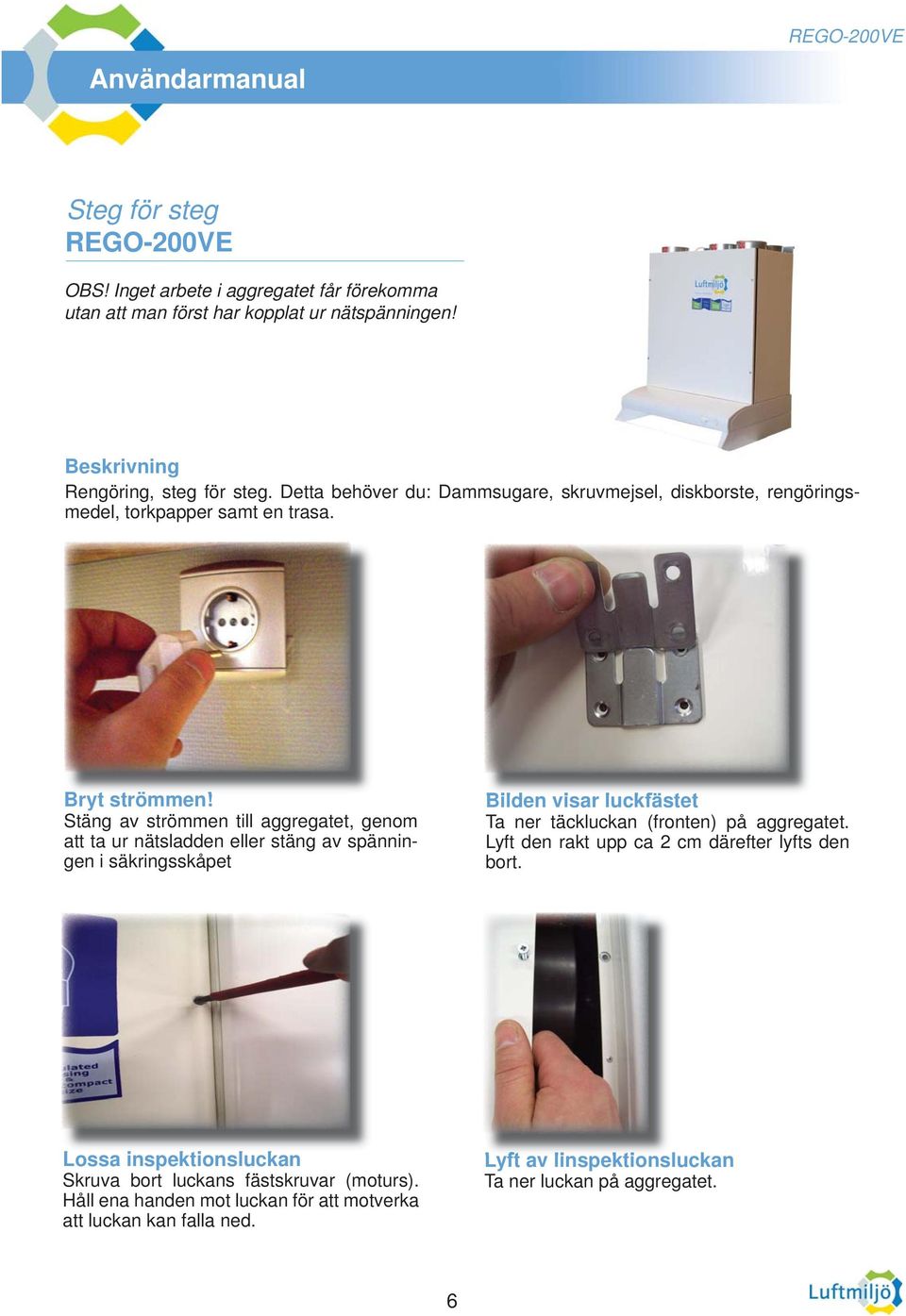

7 Steg för steg REGO-200VE OBS! Inget arbete i aggregatet får förekomma utan att man först har kopplat ur nätspänningen! Rengöring, steg för steg. Detta behöver du: Dammsugare, skruvmejsel, diskborste, rengöringsmedel, torkpapper samt en trasa. Bryt strömmen! Stäng av strömmen till aggregatet, genom att ta ur nätsladden eller stäng av spänningen i säkringsskåpet Bilden visar luckfästet Ta ner täckluckan (fronten) på aggregatet. Lyft den rakt upp ca 2 cm därefter lyfts den bort. Lossa inspektionsluckan Skruva bort luckans fästskruvar (moturs). Håll ena handen mot luckan för att motverka att luckan kan falla ned. Lyft av linspektionsluckan Ta ner luckan på aggregatet. 6

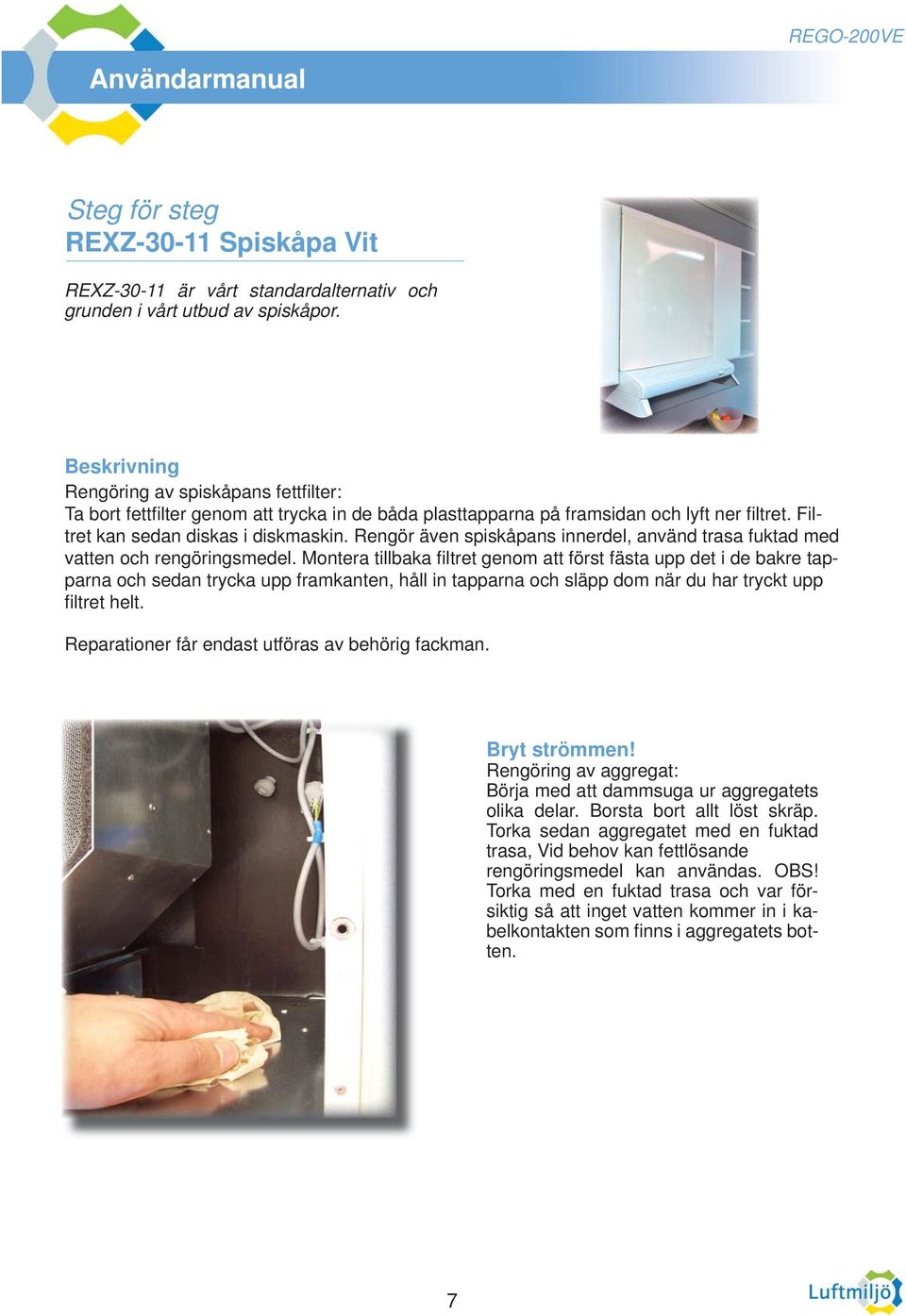

8 Steg för steg REXZ Spiskåpa Vit REXZ är vårt standardalternativ och grunden i vårt utbud av spiskåpor. Rengöring av spiskåpans fettfi lter: Ta bort fettfi lter genom att trycka in de båda plasttapparna på framsidan och lyft ner fi ltret. Filtret kan sedan diskas i diskmaskin. Rengör även spiskåpans innerdel, använd trasa fuktad med vatten och rengöringsmedel. Montera tillbaka fi ltret genom att först fästa upp det i de bakre tapparna och sedan trycka upp framkanten, håll in tapparna och släpp dom när du har tryckt upp fi ltret helt. Reparationer får endast utföras av behörig fackman. Bryt strömmen! Rengöring av aggregat: Börja med att dammsuga ur aggregatets olika delar. Borsta bort allt löst skräp. Torka sedan aggregatet med en fuktad trasa, Vid behov kan fettlösande rengöringsmedel kan användas. OBS! Torka med en fuktad trasa och var försiktig så att inget vatten kommer in i kabelkontakten som fi nns i aggregatets botten. 7

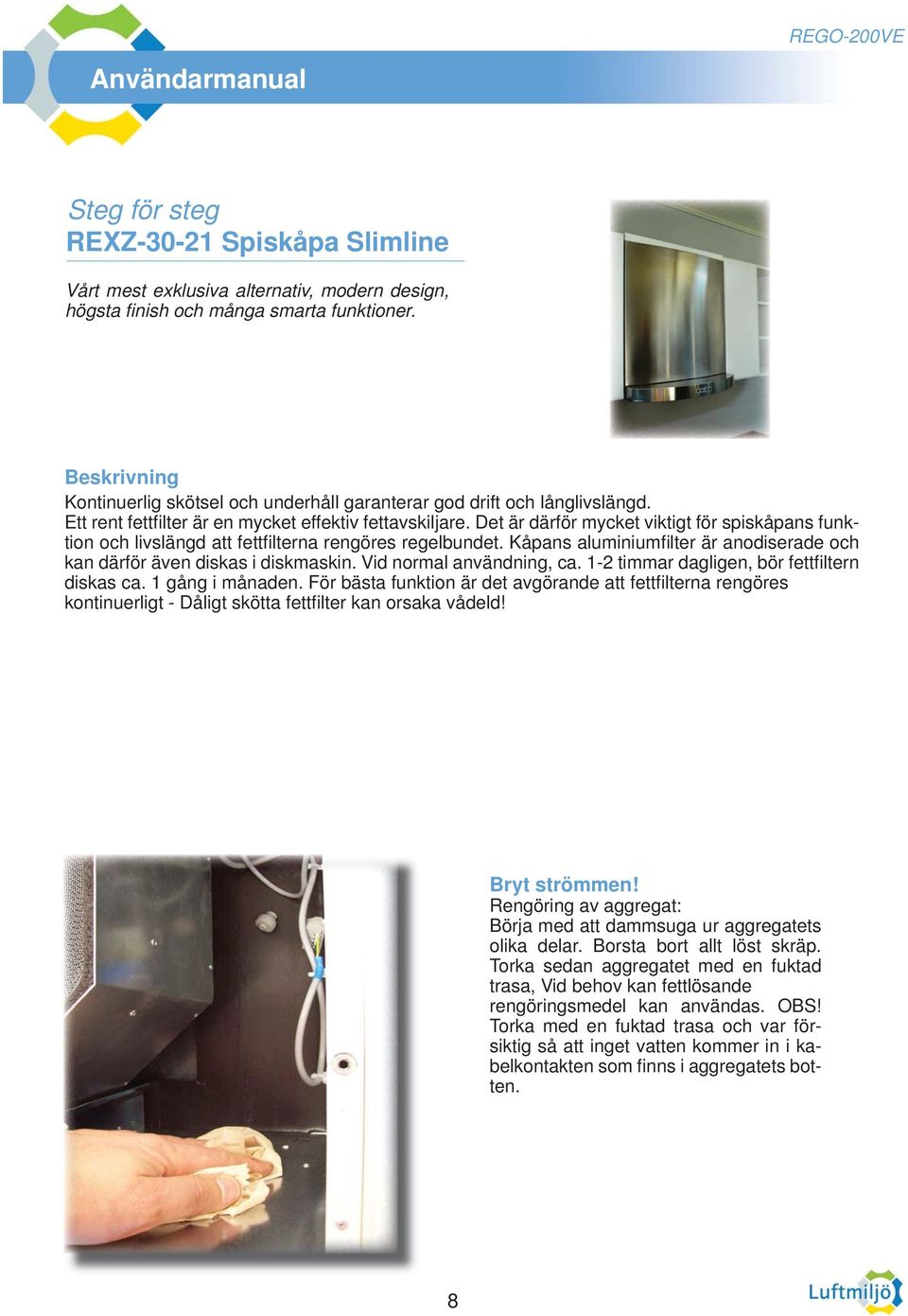

9 Steg för steg REXZ Spiskåpa Slimline Vårt mest exklusiva alternativ, modern design, högsta fi nish och många smarta funktioner. Kontinuerlig skötsel och underhåll garanterar god drift och långlivslängd. Ett rent fettfi lter är en mycket effektiv fettavskiljare. Det är därför mycket viktigt för spiskåpans funktion och livslängd att fettfi lterna rengöres regelbundet. Kåpans aluminiumfi lter är anodiserade och kan därför även diskas i diskmaskin. Vid normal användning, ca. 1-2 timmar dagligen, bör fettfi ltern diskas ca. 1 gång i månaden. För bästa funktion är det avgörande att fettfi lterna rengöres kontinuerligt - Dåligt skötta fettfi lter kan orsaka vådeld! Bryt strömmen! Rengöring av aggregat: Börja med att dammsuga ur aggregatets olika delar. Borsta bort allt löst skräp. Torka sedan aggregatet med en fuktad trasa, Vid behov kan fettlösande rengöringsmedel kan användas. OBS! Torka med en fuktad trasa och var försiktig så att inget vatten kommer in i kabelkontakten som fi nns i aggregatets botten. 8

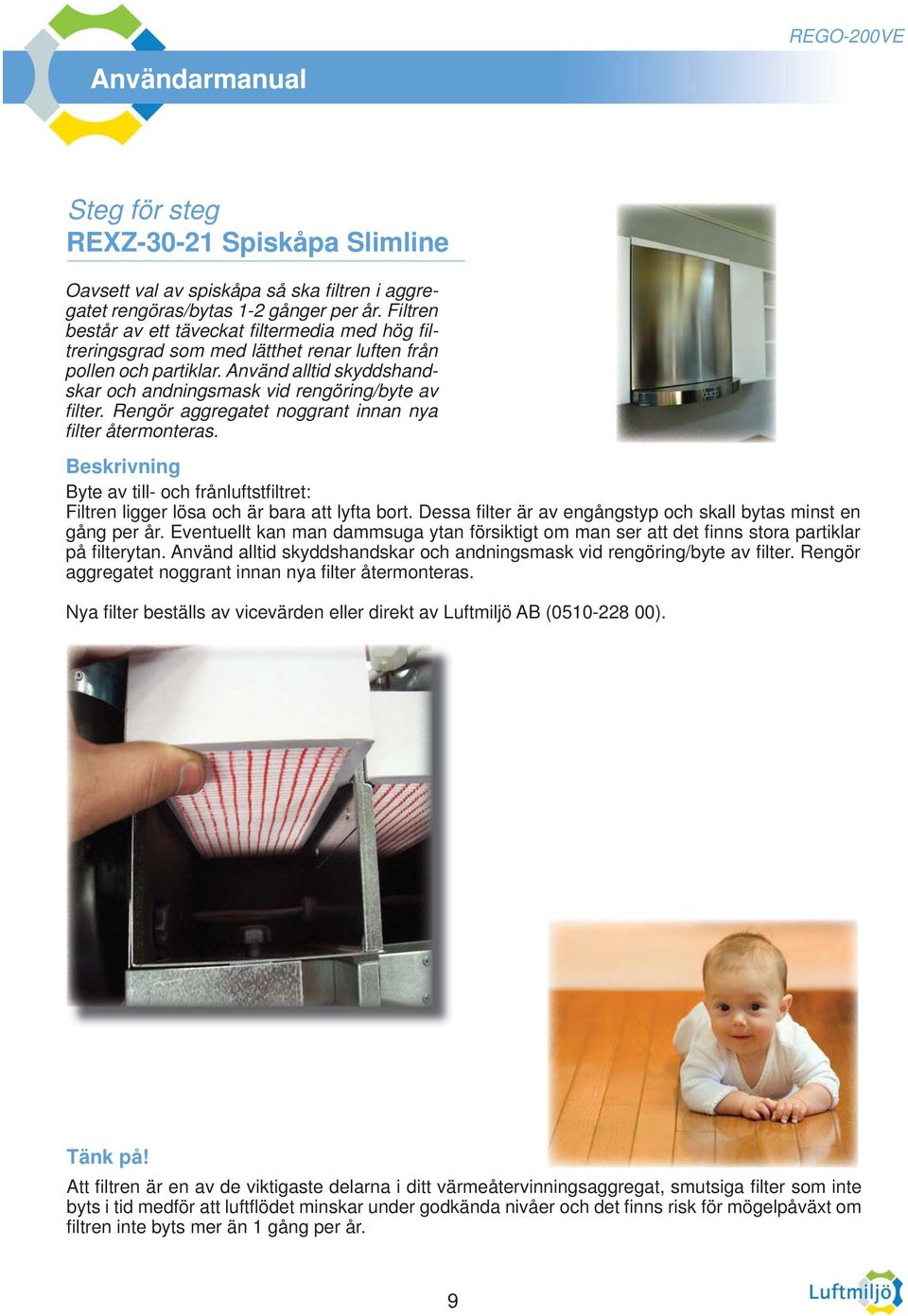

10 Steg för steg REXZ Spiskåpa Slimline Oavsett val av spiskåpa så ska fi ltren i aggregatet rengöras/bytas 1-2 gånger per år. Filtren består av ett täveckat fi ltermedia med hög fi l- treringsgrad som med lätthet renar luften från pollen och partiklar. Använd alltid skyddshandskar och andningsmask vid rengöring/byte av fi lter. Rengör aggregatet noggrant innan nya fi lter återmonteras. Byte av till- och frånluftstfi ltret: Filtren ligger lösa och är bara att lyfta bort. Dessa fi lter är av engångstyp och skall bytas minst en gång per år. Eventuellt kan man dammsuga ytan försiktigt om man ser att det fi nns stora partiklar på fi lterytan. Använd alltid skyddshandskar och andningsmask vid rengöring/byte av filter. Rengör aggregatet noggrant innan nya fi lter återmonteras. Nya fi lter beställs av vicevärden eller direkt av Luftmiljö AB ( ). Tänk på! Att fi ltren är en av de viktigaste delarna i ditt värmeåtervinningsaggregat, smutsiga fi lter som inte byts i tid medför att luftflödet minskar under godkända nivåer och det fi nns risk för mögelpåväxt om fi ltren inte byts mer än 1 gång per år. 9

11 Steg för steg Värmeåtervinnaren -en spargris Värmeåtervinnaren är hjärtat i aggregatet, häri regenereras den gamla luften till ny värme för tilluften. Väl underhållen kan din värmeåtervinnare tillvarata upp till 80 % av energin i frånluften under många år framöver. Rengöring av värmeväxlaren: Normalt behöver inte värmeväxlaren rengöras, då endast fi ltrerad luft passerar genom den. Om det ändå skulle fi nnas behov av rengöring, kan den tas ur aggregatet för att lättare kunna rengöras. Detta sker genom att lossa dom ratttförsedda skruvarna som fäster värmeväxlaren i aggregatet samt lossa elbatteriets fästen. Därefter kan värmeväxlaren dras ut. Tänk på att den är relativt tung, så att du inte tappar den. Rengöring sker genom att dammsuga trummans yta. Om värmeväxlaren är mycket smutsig kan tryckluft eller varmvatten med rengöringsmedel användas. OBS! Tänk på att inget vatten får komma i kontakt med motorn. Om rengöringsmedel används, skall detta vara anpassat för aluminium. Värmeväxlaren är monterad med tre skruvrattar, dessa sitter under fi ltren enligt bild. 10

12 Steg för steg Fläktar För att fl äktar ska fungera på bästa vis får de inte vara smutsiga, när du demonterar, rengör och återmonterar fl äktarna ska detta alltid ske med försiktighet. Skadas fl äktvingarna skapas obalans i och ljud i anläggningen. Rengöring av fl äktar: Lossa först kontakten till fläkten, dra sedan ut fläkten. Det kan vara relativt trögt och det kan underlätta att vicka fl äkten lite från sida till sida. Börja med att borsta av fl äkthjulen med diskborste. Man kan även försiktigt skrapa hjulen med en liten skruvmejsel. Torka försiktigt ur fläkten och fl äktbladen med en fuktad trasa. OBS! Fläkthjulen är balanserade med hög precision och det är mycket viktigt att men inte böjer eller på annat sätt förändrar balansen i hjulet. När rengöringen är klar sätts fl äkten tillbaka. Glöm inte att ansluta kabeln till fl äkten igen. Kontakten lossas genom att hålla in säkringen och dra isär kontaktstycket. 11

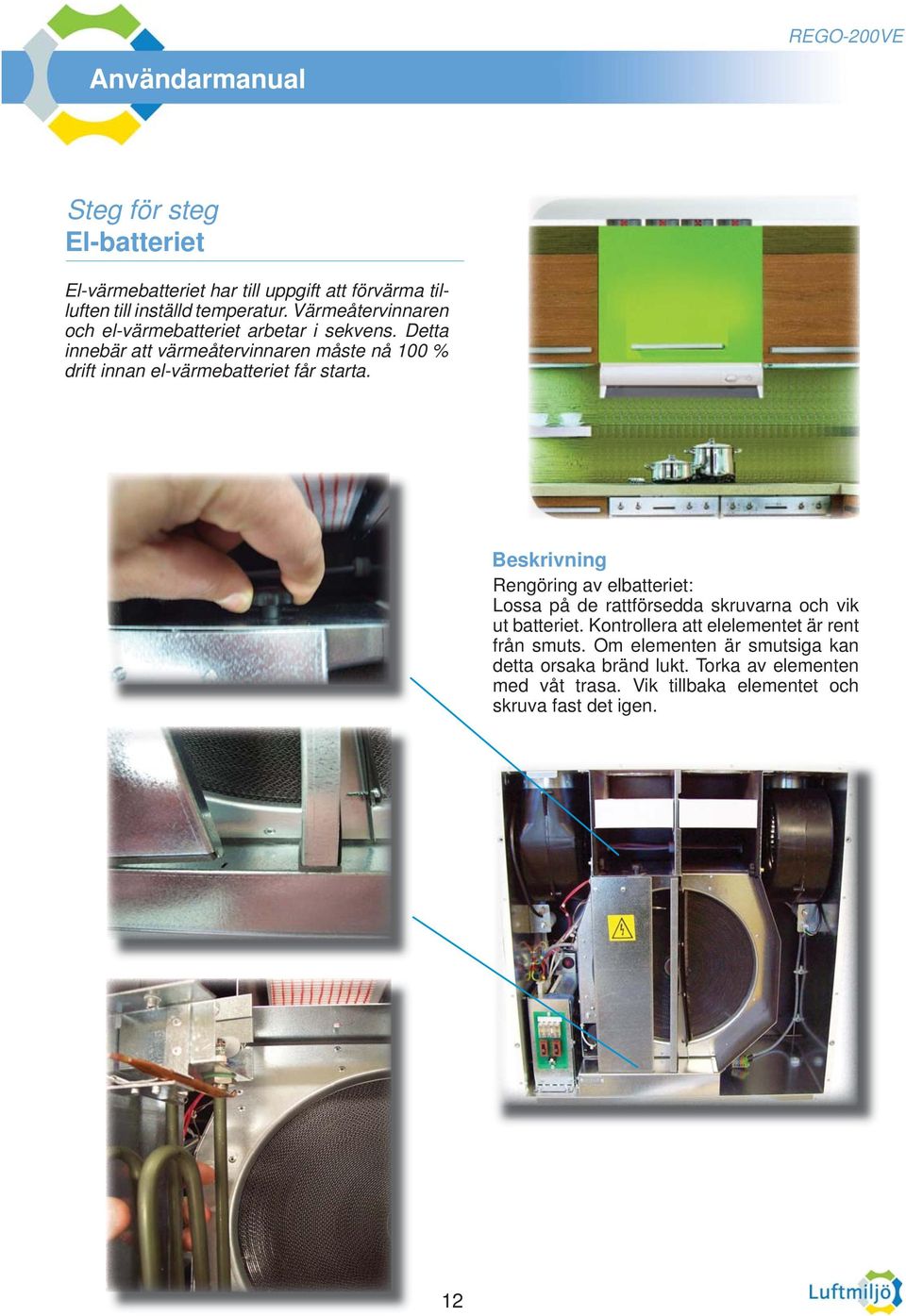

13 Steg för steg El-batteriet El-värmebatteriet har till uppgift att förvärma tilluften till inställd temperatur. Värmeåtervinnaren och el-värmebatteriet arbetar i sekvens. Detta innebär att värmeåtervinnaren måste nå 100 % drift innan el-värmebatteriet får starta. Rengöring av elbatteriet: Lossa på de rattförsedda skruvarna och vik ut batteriet. Kontrollera att elelementet är rent från smuts. Om elementen är smutsiga kan detta orsaka bränd lukt. Torka av elementen med våt trasa. Vik tillbaka elementet och skruva fast det igen. 12

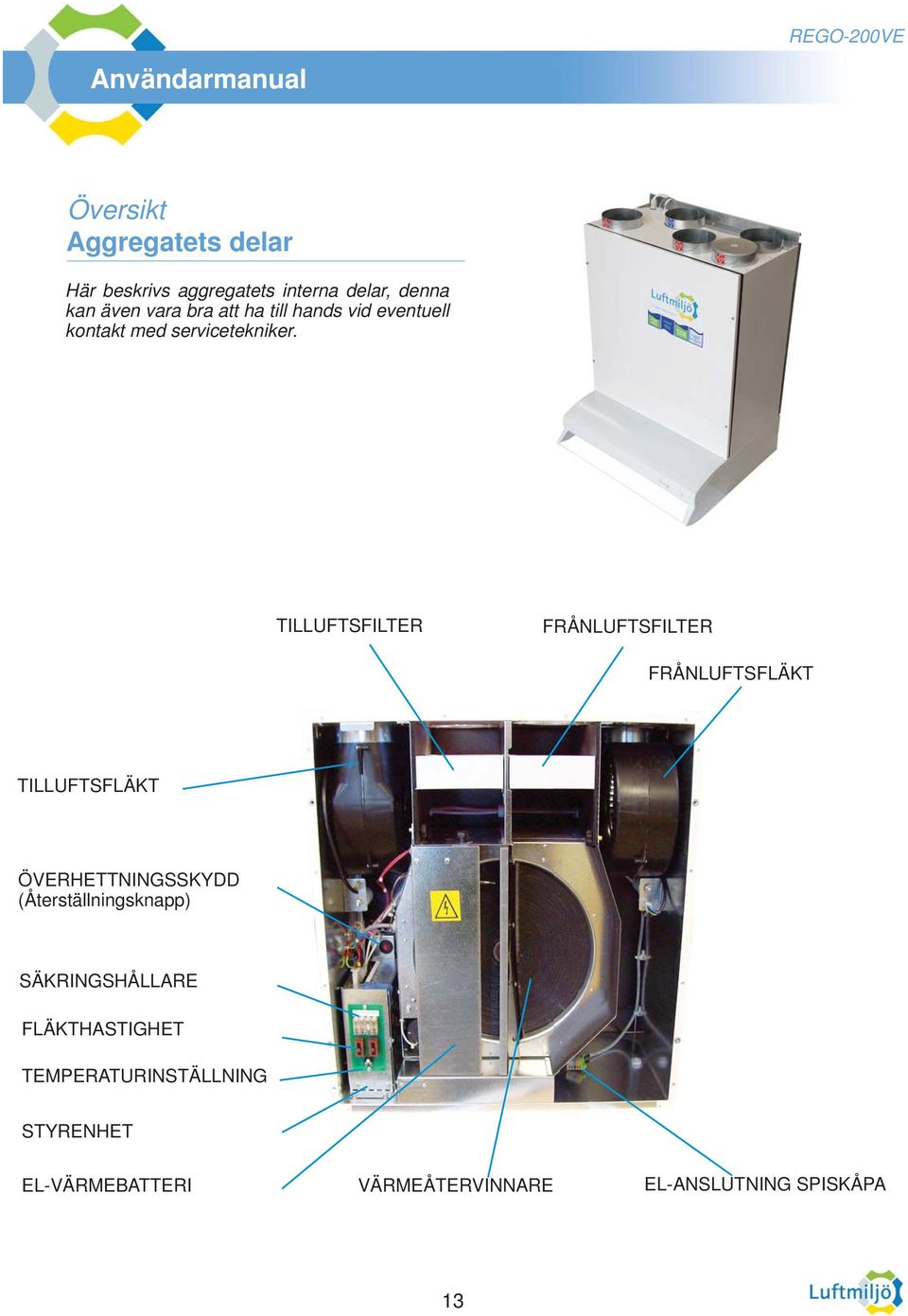

14 Översikt Aggregatets delar Här beskrivs aggregatets interna delar, denna kan även vara bra att ha till hands vid eventuell kontakt med servicetekniker. TILLUFTSFILTER FRÅNLUFTSFILTER FRÅNLUFTSFLÄKT TILLUFTSFLÄKT ÖVERHETTNINGSSKYDD (Återställningsknapp) SÄKRINGSHÅLLARE FLÄKTHASTIGHET TEMPERATURINSTÄLLNING STYRENHET EL-VÄRMEBATTERI VÄRMEÅTERVINNARE EL-ANSLUTNING SPISKÅPA 13

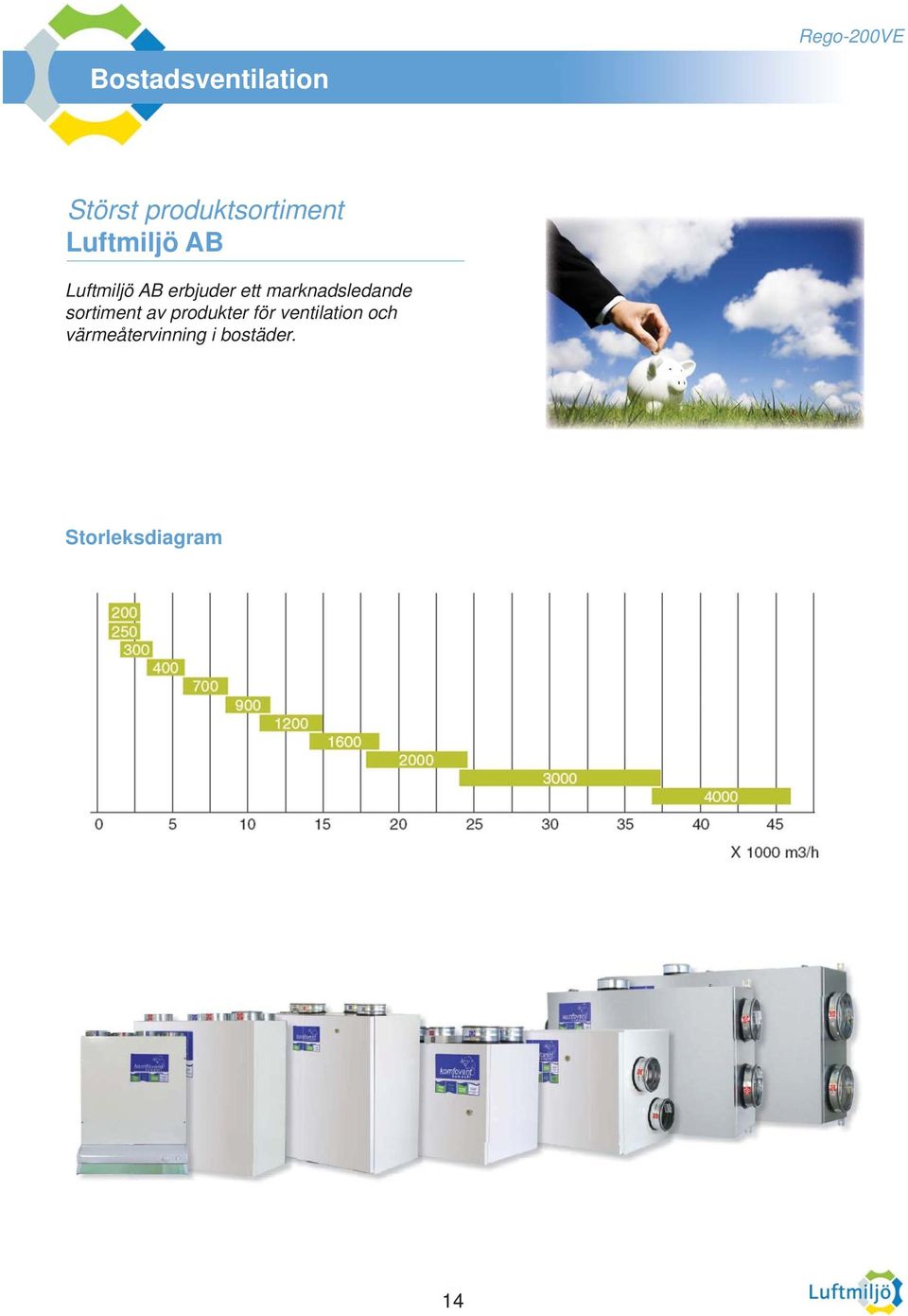

15 Rego-200VE Bostadsventilation Störst produktsortiment Luftmiljö AB Luftmiljö AB erbjuder ett marknadsledande sortiment av produkter för ventilation och värmeåtervinning i bostäder. Storleksdiagram 14

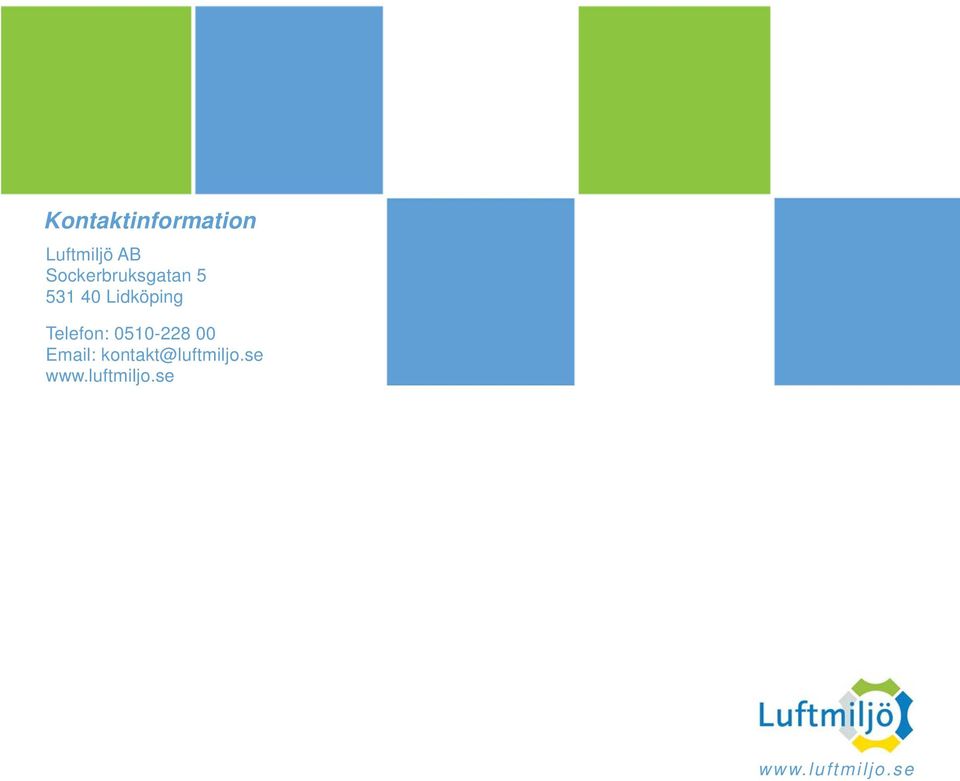

16 Kontaktinformation Luftmiljö AB Sockerbruksgatan Lidköping Telefon: kontakt@luftmiljo.se
