1 SAMMANFATTNING AV DRUN FÖRELÄSNING 4 FORTS 1

2 UNDERHÅLL Regelbundet underhåll innehåller moment så som; Rengöring av utrustning och maskineri Åtgärda och förebygga korrosion och rengöra korrosionspåbyggda ytor Byta eller tillföra smörjmedel och/eller packningar Spänna el. lossa kopplingar, remmar och bultar Assistera entreprenör vid om- och tillbyggnationer (Lättare svetsarbeten) Underhålla reservkraft Underhålla maskinpark Fortlöpande dokumentera arbetet!!! 2

3 SYSTEM FÖR UNDERHÅLL All verksamhet måste enligt lag genomföra egenkontroll. Egenkontrollen är ett lagkrav som ska, om den utförs korrekt, säkerställa att verksamheten sker säkert, helst utan att konsekvenser eller olägenheter uppkommer för miljö, allmänheten eller anställda. 3

4 EGENKONTROLL I egenkontrollen ingår bl.a.: Fördelning av det organisatoriska ansvaret Krav om verksamhetsförenlig kunskap Krav om verksamhetsförenlig dokumentation Krav om kommunikation Krav om mätning och uppföljning Bedömning av risker Krav för verifiering, validering & revidering. m.fl. 4

5 KONTROLLPROGRAM & RUTINER För att efterleva kravet om egenkontroll så tar verksamhetsutövaren fram ett kontrollprogram. I kontrollprogrammet ingår alla de delar som berör egenkontrollen. Hur dessa punkter efterlevs beskrivs i rutiner. Rutiner kan exempelvis vara: Rutiner för provtagning & analys Rutiner för kontroll av utrustning och objekt Rutiner för kommunikation & underrättelse. 5

6 DRIFT & SKÖTSELINSTRUKTIONER Egenkontrollen omfattar dokumentation och rutiner för drift och skötsel av verksamheten, det vill säga drift- och skötselinstruktioner. 6

7 DRIFT & SKÖTSELINSTRUKTIONENS INNEHÅLL Allmän beskrivning av anläggningen Processbeskrivning Larmlista Dimensionering Funktionsbeskrivning Objekt och Instrumentering Checklista för underhåll Processchema El- dokumentation 7

8 ALLMÄN BESKRIVNING AV ANLÄGGNINGEN Var verksamheten är belägen Vad man gör vid anläggningen Vem som bedriver verksamheten och hur man kommer i kontakt med denne Vem som utför tillsyn av verksamheten samt dess kontaktuppgifter Den ska upplysa om när senaste revideringen av dokumenten ägde rum 8

9 PROCESSBESKRIVNING Beskriver processen Tar inte upp lokaliteten av anläggningens olika delar. Beskrivningen följer flödet av ämnen som behandlas i verksamheten vid det normala driftfallet & innehåller objektsnamn. Utöver process så anges även under denna del också vad som gäller för Elförsörjning, styrning & automation samt övervakning. 9

10 LARMLISTA En larmlista innehåller alla objekt i en anläggning där larm kan genereras. Objekten i sig genererar inga larm utan det är datorn/centrala enheten som övervakar objekten som utför själva distributionen av larm. I listan anges objektnamn, larmkod, klartext & klassning. Pos. Objekt Kod Text Klassning #1 NG1 BG_MULT_NG1_BEST_NIVÅ Nivågivare NG1 beställningsnivå kemikalietank 1 #2 OM22 BG_MULT_OM22_FEL_FREKV Omrörare OM22 frekvensfel B C #3 SP1 BG_MULT_SP1_UTL_MSKYDD Substratpump SP1 utlöst motorskydd A 10

11 DIMENSIONERING Dimensionering berör anläggningens tillståndsgivna del samt kapaciteter. Det är områdesspecifikt men kan grovt delas in i; Vad & vilka mängder av ämnen som man får ta emot. Hur mycket av ämnena som får finnas på platsen över tid. Hur mycket av något som anläggningen kan producera. Hur mycket som får lämna anläggningen som emissioner. Kapacitet kan och bör beröra både anläggningens fysiska delar likväl som förmåga att ta emot eller behandla ämnen. 11

12 FUNKTIONSBESKRIVNING Funktionsbeskrivningen redogör för normal funktion hos ett objekt. Funktionsbeskrivningen redogör också för möjliga driftfall som kan förekomma samt hur objektet kan påverkas och användas av operatören. I beskrivningen finns objektnamnen med. 12

13 EXEMPEL * Objekttyp & dess ändamål: Funktionsbeskrivni ng: Tryckgivare för nivåmätning i mottagningsbassäng för okänt vatten. Mätområde 4-20mA = 0-5m Nivågivaren mäter den aktuella nivån i bassängen. Nivågivaren förreglar transportpump PM96121 vid låg nivå i mottagningsbassäng B Nivågivaren ger larm till överordnat system vid hög nivå i mottagningsbassäng B Sammanställning av inställbara och/eller påverkbara parametrar/funktioner från överordnat system: Förreglingsnivå PM ,00 m Hög nivå indikeras i överordnat system. Larm: Lossning ej möjlig, Hög nivå Fjärrmanöver: --- Fjärrinställning: Larm och förreglingsnivåer Övrigt. Nivån i bassängen ska trendas 13

14 EXEMPEL Objekttyp & dess ändamål: Funktionsbeskrivni ng: Larm: Fjärrmanöver: Fjärrinställning: Övrigt: Frekvensstyrd förträngningspump typ lobrotorpump för tömning av mottagningsbassäng B96001 och B96002 till utjämningsbassäng B96007 alternativt B Pumpen startas och stoppas manuellt av driftsoperatör. Pumpen förreglas av följande: - Högt tryck i ledningen via tryckvakt PI Vid låg nivå i mottagningsbassäng B96001 via nivågivare LT96107 och vid låg nivå i mottagningsbassäng B96002 via nivågivare LT ( Här måste det vara två driftval så att inte nivågivaren i den tank som man inte pumpar ifrån förreglar pumpen om det är låg nivå i den tanken) - Om inställbart börflöde inte uppnås inom en inställbar tid. Val av flöde från pumpen väljs i styrsystemet 0-40 m 3 /h. Valt börvärde styrs via flödesmätaren FT Summalarm frekvensomformare On/off. Börvärde flöde Pumpens varvtal och tryck ska trendas 14

15 EXEMPEL RENSGALLER M311 Rensgaller för avskiljning av rens i avloppsvatten. Rensgallret är installerat efter inkommande ledning (Källare). För rensgallret finns säkerhetsbrytare, nödstopp samt manöveromkopplare HAND-0-AUTO. Funktion I omkopplarläge AUTO skall rensgallret genomföra manöver vid uppnådd nivå, uppmätt av nivågivare L300 som är placerad innan gallret. Nivån framför gallret sjunker och ny manöver påbörjas igen först när nivån åter är uppnådd framför gallret. I omkopplarläge HAND skall rensgallret genomföra kontinuerlig manöver. Vid hög nivå angivet av nivågivaren startas kontinuerlig manöver. Manöver genomförs till dess att nivån framför gallret nått inställbar stoppnivå angivet av nivågivaren. Rensgaller M311 förreglas vid driftbortfall av renspress M312. Högnivålarm genereras även av nivåvippa L310:S2 innan rensgallret. Rensgallret styr manöver av renspress M312. Sammanställning av inställbara och/eller påverkbara parametrar / funktioner från överordnat system Startnivå 0-5 m Start hög nivå 0-5 m Stoppnivå 0-5 m Larm till styrsystem Utlöst El-fi vakt Driftfel Nödstopp 15

16 OBJEKT OCH INSTRUMENTERING Objekt och instrumenteringen innehåller separata drift och skötselmanualer för utrustning som finns i anläggningen och tillhandahålls av leverantören av utrustningen. Ofta finns en förteckning över innehållet i början så att man lättare kan orientera sig. Den är ofta tudelad så att man dels kan söka på funktion och dels på objektnamn. 16

17 EXEMPEL Innehåll Reglerventil 1 - RV Syrehaltmätare 1 - OM Syrehaltmätare 2 - OM Slamhaltmätare 1 - SM Temperaturmätare 1 - TM OM101 - Syrehaltmätare OM102 - Syrehaltmätare RV101 - Reglerventil SM101 - Slamhaltmätare TM101 - Temperaturmätare

18 CHECKLISTA FÖR UNDERHÅLL Checklistor för underhåll är vanligen en rutin som genomförs med bestämt tidsintervall. Tiden kan vara kalendermässig, ex varje dag/vecka/månad, eller efter bestämt antal timmar i drift. Checklistans underhåll är ofta grundad i krav från objektet eller anläggningens leverantör & det är inte alltid som underhållet får ske av verksamhetens personal då den kräver särskild utbildning eller behörighet. 18

19 PROCESSCHEMA I ett processchema beskrivs grundläggande detaljnivå för: Volymer och ytor Mekanisk utrustning Instrumentering Flödesvägar En enklare form av schema där endast flöden och processobjekt är illustrerade kallas för flödesschema. 19

20 EL- DOKUMENTATION El- dokumentationen berör allt som är av intresse för kraftförsörjning av objekt, manöver av objekt, koppling av objekt samt layout för objekt. I detta syfte används scheman eller ritningar över Elanläggningen. Motor- och instrumentlista 20

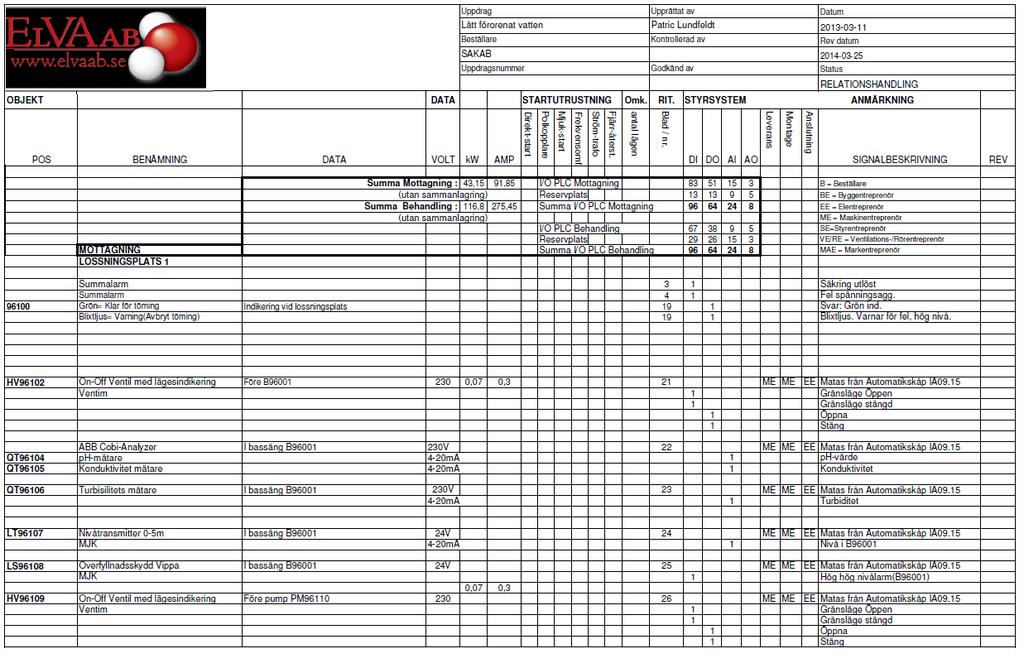

21 MOTOR- OCH INSTRUMENTLISTA 21

22 IN- & UTSIGNALER

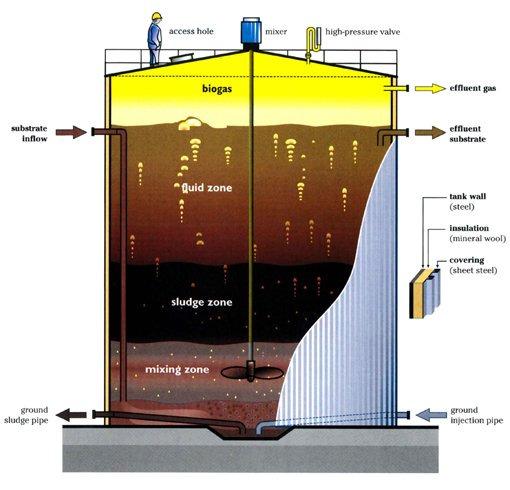

23 PROBLEM I RÖTNINGSPROCESSEN Vanliga problem i rötningsprocessen är: Problem med temperaturhållning. Störningar i biologisk process. Låg rötgasproduktion el. metanhalt. 23

24 PROBLEM MED TEMPERATUR För låg eller för hög temperatur kommer missgynna tillväxten och vi får låg gasproduktion eller låg metanhalt som följd. Problem med uppvärmning/kylning och/eller omrörning. Substrat med ogynnsam temperatur 24

25 STÖRNINGAR PROCESS - BIOLOGISKA Tydliga tecken på en störning är: Låg gasproduktion Låg metanhalt Höga VFA värden Förekommande störningar för biologin kan vara: Toxisk Ammonium ackumulation Toxisk Sulfid ackumulation Toxisk Icke organisk Salt ackumulation Antibiotika För Hög organsikt belastning. Felsökning för dessa genomför rimligen genom labbanalys och beräkningar. 25
