1 Providing sustainable energy solutions worldwide Installations- och skötselanvisning B 10FUV

2

3 BESKRIVNING Komponenter 1. Skala, insats 2. Insatsreglering 3 Mätnippel 4. Fotomotstånd 5. Förvärmare 6. Munstycke 7. Bromsskiva 8. Brännarrör 9. Tändelektroder 10. Tändkablar 11. Tändtransformator 12. Elanslutning 7-polig 13. Reläbox 14. Pump 15. Återställningsknapp 16. Magnetventil 17. Motor 18. Indikeringslampa, förvärmare 19. Fläkthjul 20. Luftreglering 21. Skala, luftreglering 22. Luftintag

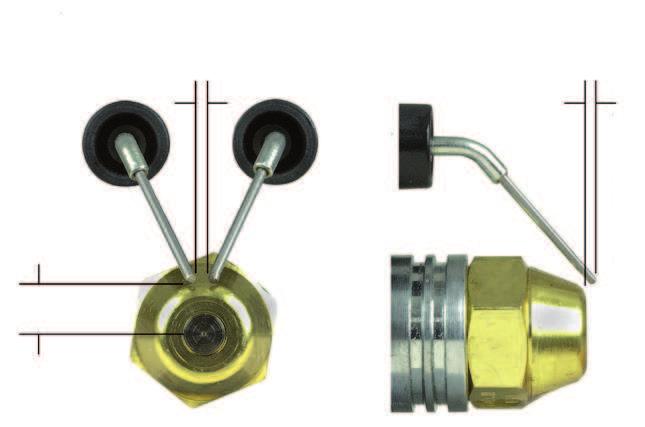

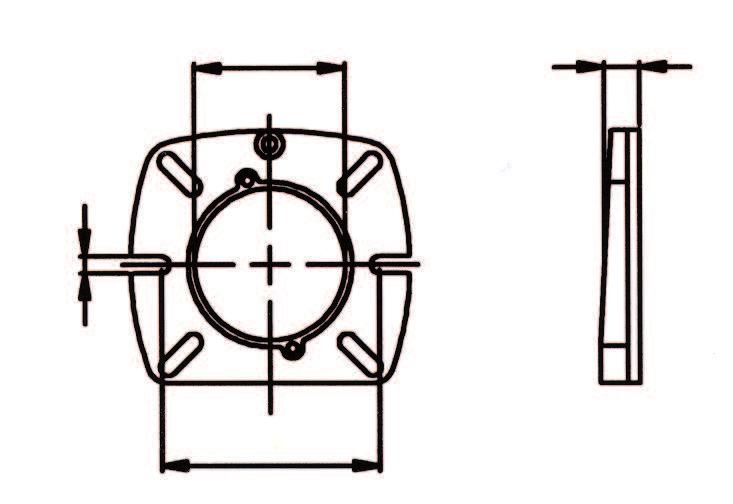

4 TEKNISKA DATA Dimensioner Fläns A ø89,5 21 B 10,5 ø Fläns B ø89, Brännarrörslängd Fläns A Mått B Fläns B Mått B Kapacitetsområde och munstycksrekommendation Använt undre värmevärdet 11,86 kwh/kg för eldningsolja 1.. Fläns C Mått B FUV FUV FUV FUV Fläns C Oljemängd Effekt Rekommenderat munstycke Rekommenderat Pumptryck kg/h kw Mcal/h Vinkel Storlek Typ bar FUV 1,2-3, ,50-0,60 H minst ø89, , 0,65-0,85 S alt. R minst 10 Rekommenderat munstycke På grund av olika panntyper med varierande eldstadsgeometri och eldstadsbelastning som förekommer är det inte möjligt att binda sig för en viss spridningsvinkel eller ett visst spridningsmönster. Det är att märka att spridningsvinkel och spridningsmönster ändrar sig med pumptrycket. Brännarhuvud FUV 1,5-2,3 1,6-2,0 (-0,1)+0,5 7,0-8,

5 GENERELLA INSTRUKTIONER Allmänna regler Installation av en oljebrännare skall ske enligt gällande lokala föreskrifter. Installatören av brännaren måste därför vara medveten om regler gällande olja och förbränning. Endast olja lämplig för brännaren skall användas och då i kombination med lämpligt oljeilter monterat före brännarens oljepump. Om brännaren ersätter existerande brännare tillse att oljeilter byts eller rengörs. Installation får endast göras av kunnig personal. Noggrannhet bör iakttagas av installatören att se till att inga elektriska kablar eller olje/gas-ledningar kläms eller skadas vid installation eller service. Injustering av brännare Brännaren är inställd från fabrik på ett medelvärde som sedan skall justeras för respektive panna. För att ställa in förbränningsdonet, börja med att öka luftmängden och insatsinställningen något. När brännaren startar brinner den med luftöverskott och sottal noll. Minska insatsinställningen tills sot uppstår, och öka sedan så att sotet försvinner igen. Därefter minskas luftmängden tills sot uppstår och ökas på nytt för att uppnå sotfri förbränning. Genom detta förfarande uppnås optimal inställning. Vid större munstycke måste förinställningen ökas på både luftmängd och insatsinställning. Då förekomst eller risk för en tjutande ton inns kan denna avhjälpas eller minskas enligt följande förfarande. Öka insatsinställningen något. CO 2 - halten kommer då att minska varför luftmängden också minskas något. Kondens i skorstenen En modern brännare arbetar med mindre luftöverskott och ofta också med mindre munstycke än äldre typer. Detta höjer verkningsgraden men ökar risken för kondens i skorstenen. Risken ökar om arean på skorstenskanalen är för stor. Rökgasernas temperatur bör ligga över 60 C mätt 0,5 m från skorstenstoppen. Åtgärder för att höja temperaturen: Isolera skorstenen i kallt vindsutrymme. Installera insatsrör. Installera Dragex eller motsvarande (som torkar upp vid stillestånd och ventilerar skorstenen). Öka oljemängden. Höj rökgastemperaturen genom att ta bort ev. turbulatorer i pannan. Instruktioner för användaren Den slutliga användaren av brännaren skall instrueras i brännarens funktion och säkerhetsföreskrifter. Han skall också informeras om vikten av att området närmast pannan/ brännaren hålls fritt från brännbart material. Pumpreglering Se separat beskrivning av pumpen. Luftreglering 0-10 Finjustering skall ske med kåpa påmonterad för att inte ändra luftmängd efter inställning. Inställning av brännaren För att erhålla korrekt inställning skall rökgasanalys och temperaturmätning utföras. Risk föreligger annars för sotbildning, dålig verkningsgrad eller kondensutfällning i skorsten. Underhåll Pannan/brännaren skall kontrolleras regelbundet för ev. fel eller läckage. Brännarinfästning i pannan (läns) Insatsreglering

6 HANDHAVANDE AV OLJEBRÄNNARE Varning: Innan någon form av service görs, bryt strömmen vid huvudbrytaren och stäng av oljan. Service av brännarhuvudet (alt. A) 1. Tag bort kåpan. 2. Drag ut fotomotståndet. 3. Lossa förbindelseröret. 4. Lossa två fästskruvar till insatslocket. 5. Drag ut insatsen så långt att tändkablarna kan tagas bort från tändelektroderna. 6. Drag ut insatsen rakt bakåt från brännaren. Service av brännarhuvudet (alt. B) 1. Lossa brännaren från pannan. 2. Lyft ur brännaren. 3. Lossa de båda fästskruvarna ett varv. 4. Vrid åt höger och tag ut brännarröret. Upphängning av brännaren A. Tapp för upphängning av brännaren. B. Hål för upphängning (motsvarande inns även på motsatta sida). Rengöring av läkthjulet Skruva loss fem fästskruvar. Avlägsna läkthushalvan

7 ELUTRUSTNING Eldningsautomat: LOA21... / LOA24... med förvärmare Komponentlista A1 Eldningsautomat A2 Dubbeltermostat E1 Förvärmare F1 Säkring, max 10A H1 Larmlampa H2 Signallampa (Tillbehör) M1 Brännarmotor P1 Tidräknare (Tillbehör) R1 Fotomotstånd S3 Huvudströmbrytare T1 Tändtransformator Y1 Magnetventil X1 Elkontakt, brännare X2 Elkontakt, panna Förvärmarens kabelfärg A Blå B Brun C Svart Kopplingsschema (1)(2) Yttre elanslutning X1 X2 Anläggningen nätansluts och avsäkras enligt lokala föreskrifter. * * Om pannan saknar färdigkopplat kontaktdon, anslut i medlevererat kontaktdon, X2 enligt kopplingsschema. I de fall dubbeltermostaten ligger i serie på inkommande fas L1,bygla mellan T1 och T2. 1(2)

8 ELUTRUSTNING Eldningsautomat: LOA21... / LOA24... med förvärmare Funktion 1. Manöverbrytare TILL, dubbeltermostat TILL Förvärmaren får spänning och förvärmningstiden börjar. Denna pågår tills driftstemperatur på olja är uppnådd och förvärmartermostat sluter (2). 2. Förvärmartermostat sluter Brännarmotor startar, tändgnista bildas och förvädring pågår tills förvädringstiden är slut och magnetventilen öppnar (3). 3. Magnetventil öppnar Oljedimma bildas och antänds. Fotomotståndet indikerar låga. (1) Tändgnistan upphör 15 s. efter det att låga indikeras (LOA ). (2) Tändgnistan upphör 2 s. efter det att låga indikeras när tändtransformatorn är ansluten till plint nr. 7 (LOA ). 4. Säkerhetstid upphör a. Om lågan uteblir före denna tidsgräns går automaten i blockering. b. Om lågan, av någon anledning, försvinner efter denna tidsgräns gör brännaren ett nytt startförsök Driftläge Om brännardriften avbryts med huvudbrytare eller termostat, sker ny start när villkor enligt punkt 1 uppfyllts. Automaten blockerar Röd lampa i automaten lyser. Brännaren återstartas med tryck på återställningsknappen. Eftertändning (2) Om 15 s. eftertändning önskas lytta tändtransformatorns anslutning från 7 till 6 (LOA ). Tekniska data Förtändningstid: 13 s Förventilationstid: 13 s (1) Eftertändningstid: 15 s (2) Eftertändningstid: 2 s Säkerhetstid: 10 s Återinkoppling efter utlösning 50 s Reaktionstid vid lågavbrott: max. 1 s Omgivningstemperatur: från - 20 till + 60 C Min ström vid låga: 65µ A Max ström vid mörker, start: 5µ A Kapslingsart: IP 40 (Underspänningssäker endast LOA24...) Kontroll av fotoström Fotoströmmen mäts med en likströms amperemätare (vridspoleinstrument) som kopplas i serie med fotomotståndet. 2(2)

9 PUMPINSTRUKTION DANFOSS BFP41 Tekniska data Viskositetsområde: 1,3-12,0 mm 2 /s Tryckområde: 7-15 bar Oljetemperatur: -10 till +70 C Komponenter 1 Anslutning för munstycke G⅛" 2. Manometeranslutning G⅛" 3. Tryckreglering 4 mm insexnyckel 4. Patronilter 5. Vakuummeteranslutning G⅛" 6. Returledning G¼" 7. Sugledning G¼" 8. Returplugg Sugledningstabeller Sugledningstabellerna består av teoretiskt uträknade värden där rördimensionen och oljehastigheten är anpassade så att inga turbulenta strömningar uppstår. Turbulenta strömningar medför ökade tryckförluster och oljud i rörsystemet. Ett rörsystem består i regel av dragna kopparrör och 4 böjar, backventil och avstängningsventil samt ett förilter. Summan av dessa motstånd är av sådan storlek att de kan försummas. I tabellerna förekommer inga längder över 100 m då erfarenheten visar att större längder inte behövs. Tabellerna gäller för en standard eldningsolja av normal handelskvalitet enl. gällande normer. Vid igång-sättning av driften med tomt rörsystem bör oljepumpen inte köras utan olja mer än 5 min. (det förutsätter att pumpen smörjs med olja vid drift). Tabellerna ger den totala suglednings- längden i meter vid munstycks- kapacitet 2,5 kg/h. Max tillåtet tryck på sug-och returanslutning 2,0 bar. Urluftning Urluftning är endast nödvändig vid enrörssystem. Vid tvårörssystem urluftar pumpen automatiskt genom returledningen. H Enrörssystem Höjd Ledningsdiameter H ø4 mm ø5 mm ø6 mm m m m m 4, , , , , , , , Tvårörssystem Höjd Ledningsdiameter H ø6 mm ø8 mm ø10 mm m m m m 4, , , , , , , , H Enrörssystem Höjd Ledningsdiameter H ø4 mm ø5 mm ø6 mm m m m m Vid underliggande tank rekommenderas ej enrörssystem Tvårörssystem Höjd Ledningsdiameter H ø6 mm ø8 mm ø10 mm m m m m , , , , , , , ,

10 PUMPINSTRUKTION DANFOSS BFP41 Funktion Danfoss BFP41 När pumpen startas sugs olja från sugstudsen (S) genom iltret (H) till kugghjulssatsens sugsida (C). Därefter transporteras oljan till trycksidan av kugghjulen, varvid oljan sätts under tryck. Trycket styrs och hålls konstant på inställt värde av reglerventilen (P 1 ) med membranet (D). Reglerventilen (P 1 ) fördelar den av kugghjulssatsen (C) levererade oljemängden mellan munstycks-anslutning (E) och pumpens retursida (R). Hur stor oljemängd som förbrukas bestäms av det tryck som ställs in på reglerventilen (P 1 ) och av storleken på oljemunstycket i munstycksledningen. Ventilen (P 1 ) fungerar på följande sätt: - När oljan nått öppningstrycket öppnas passagen till retursidan. - Membranet och fjädern håller pumptrycket konstant på inställt värde. - Vid överbelastning av pumpen, dvs om man försöker ta ut mer S R V H G A olja än kugghjulssatsen förmår leverera under rådande förhållanden, sjunker oljetrycket under det inställda värdet, varvid ventilen stänger mot retursidan (R) med membranet (D) och går till startposition. Detta kan avhjälpas genom: - Sänkning av pumptrycket. - Minskning av den levererade oljemängden, dvs byte till mindre munstycke. - Byte till pump med större kapacitet. C P NC P 1 D Brännare med förvärmning Räkna med att oljemängden minskar vid förvärmning med 5-20% beroende på - Temperaturhöjningar vid munstycket - Munstyckskonstruktion - Kapacitet (högre kapacitet mindre skillnad) E Byte av ilter Montering/demontering returplugg Enrörsystem Tvårörsystem För att få loss ilter från propp Filterproppen i kåpan skruvas av med en 4 mm insexnyckel och patroniltret dras ut. Sätt eventuellt en skruvmejsel mellan ilter och propp och vrid försiktigt av iltret. Filtret kasseras och ersätts med ett nytt som pressas på proppen. Patroniltret kan monteras på nytt

11 MUNSTYCKSTABELL Pumptryck bar Gph kg/h kw Mcal/h kg/h kw Mcal/h kg/h kw Mcal/h kg/h kw Mcal/h 0,40 1, , , , ,50 1, , , , ,60 2, , , , ,65 2, , , , ,75 2, , , , ,85 2, , , , ,00 3, , , , ,10 3, , , , ,20 3, , , , ,25 4, , , , ,35 4, , , , ,50 4, , , , ,65 5, , , , ,75 5, , , , ,00 6, , , , ,25 7, , , , ,50 8, , , , ,75 9, , , , ,00 9, , , , ,50 11, , , , ,00 13, , , , ,50 14, , , , ,00 16, , , , ,50 18, , , , ,00 19, , , , ,50 21, , , , ,00 23, , , , ,50 24, , , , ,00 26, , , , ,50 28, , , , ,00 29, , , , Tabellen gäller för olja med viskositet 4,4 mm 2 /s (cst) vid densitet 830 kg/m 3. Brännare med förvärmning Räkna med att oljemängden minskar vid förvärmning med 5-20% beroende på - Temperaturhöjningar vid munstycket - Munstyckskonstruktion - Kapacitet (högre kapacitet mindre skillnad) 1(2)
