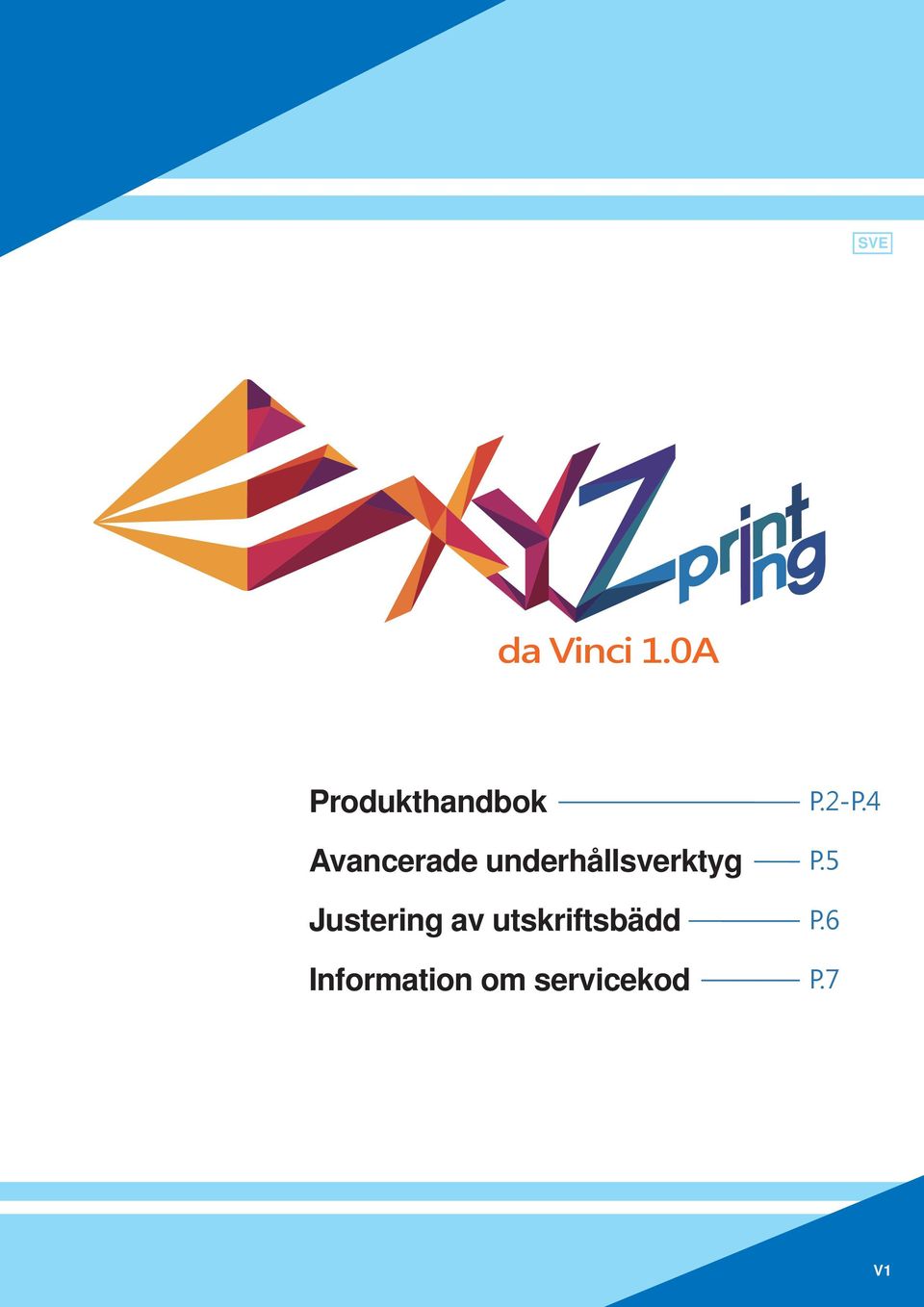

1 da Vinci 1.0A Produkthandbok P.2-P.4 Avancerade underhållsverktyg P.5 Justering av utskriftsbädd P.6 Information om servicekod P.7

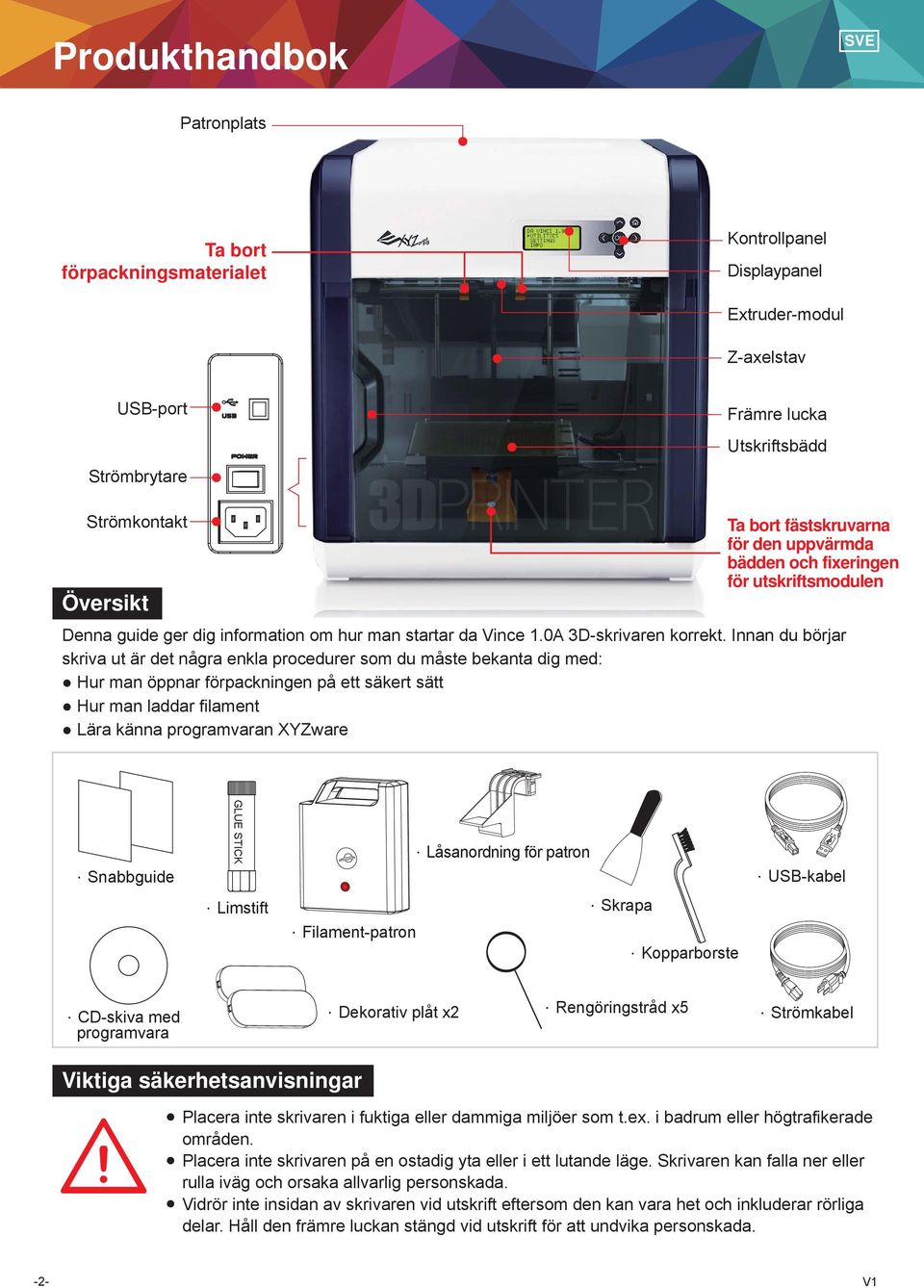

2 Produkthandbok Patronplats Ta bort förpackningsmaterialet Kontrollpanel Displaypanel Extruder-modul Z-axelstav USB-port Strömbrytare Främre lucka Utskriftsbädd Strömkontakt Översikt Ta bort fästskruvarna för den uppvärmda bädden och fixeringen för utskriftsmodulen Denna guide ger dig information om hur man startar da Vince 1.0A 3D-skrivaren korrekt. Innan du börjar skriva ut är det några enkla procedurer som du måste bekanta dig med: Hur man öppnar förpackningen på ett säkert sätt Hur man laddar filament Lära känna programvaran XYZware.Snabbguide GLUE STICK.Låsanordning för patron.usb-kabel.limstift.skrapa.filament-patron.kopparborste.cd-skiva med programvara.dekorativ plåt x2.rengöringstråd x5.strömkabel Viktiga säkerhetsanvisningar Placera inte skrivaren i fuktiga eller dammiga miljöer som t.ex. i badrum eller högtrafikerade områden. Placera inte skrivaren på en ostadig yta eller i ett lutande läge. Skrivaren kan falla ner eller rulla iväg och orsaka allvarlig personskada. Vidrör inte insidan av skrivaren vid utskrift eftersom den kan vara het och inkluderar rörliga delar. Håll den främre luckan stängd vid utskrift för att undvika personskada. -2-

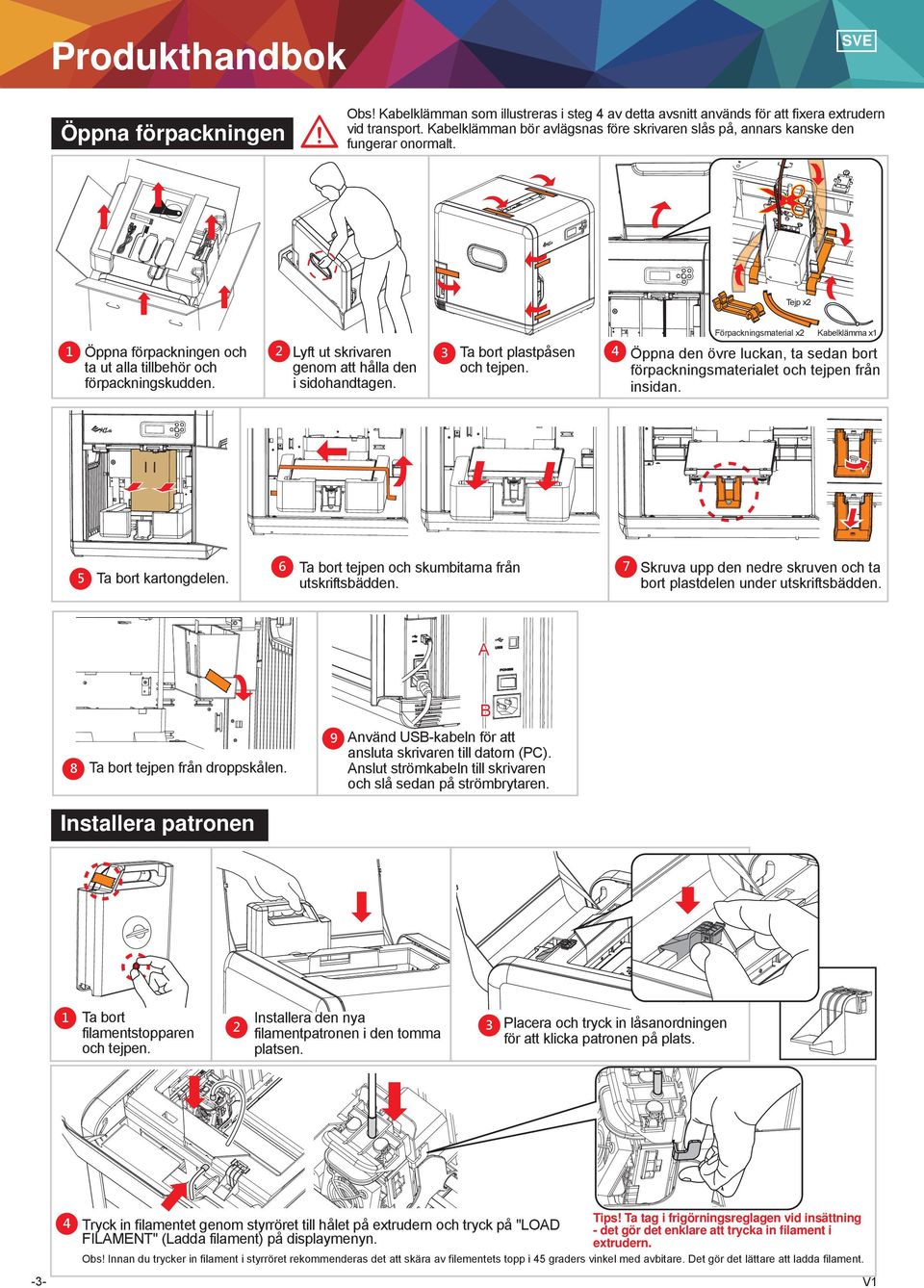

3 Produkthandbok Obs! Kabelklämman som illustreras i steg 4 av detta avsnitt används för att fixera extrudern vid transport. Kabelklämman bör avlägsnas före skrivaren slås på, annars kanske den fungerar onormalt. PRINT ING Öppna förpackningen GLUE STICK Tejp x2 Förpackningsmaterial x2 2 Lyft ut skrivaren 1 Öppna förpackningen och ta ut alla tillbehör och förpackningskudden. genom att hålla den i sidohandtagen. 6 5 Ta bort kartongdelen. 3 Ta bort plastpåsen och tejpen. Ta bort tejpen och skumbitarna från utskriftsbädden. Kabelklämma x1 4 Öppna den övre luckan, ta sedan bort förpackningsmaterialet och tejpen från insidan. 7 Skruva upp den nedre skruven och ta bort plastdelen under utskriftsbädden. A B 9 Använd USB-kabeln för att 8 Ta bort tejpen från droppskålen. ansluta skrivaren till datorn (PC). Anslut strömkabeln till skrivaren och slå sedan på strömbrytaren. Installera patronen 1 Ta bort filamentstopparen och tejpen. 2 Installera den nya filamentpatronen i den tomma platsen. 3 Placera och tryck in låsanordningen för att klicka patronen på plats. 4 Tryck in filamentet genom styrröret till hålet på extrudern och tryck på "LOAD FILAMENT" (Ladda filament) på displaymenyn. Tips! Ta tag i frigörningsreglagen vid insättning - det gör det enklare att trycka in filament i extrudern. Obs! Innan du trycker in filament i styrröret rekommenderas det att skära av filementets topp i 45 graders vinkel med avbitare. Det gör det lättare att ladda filament. -3-

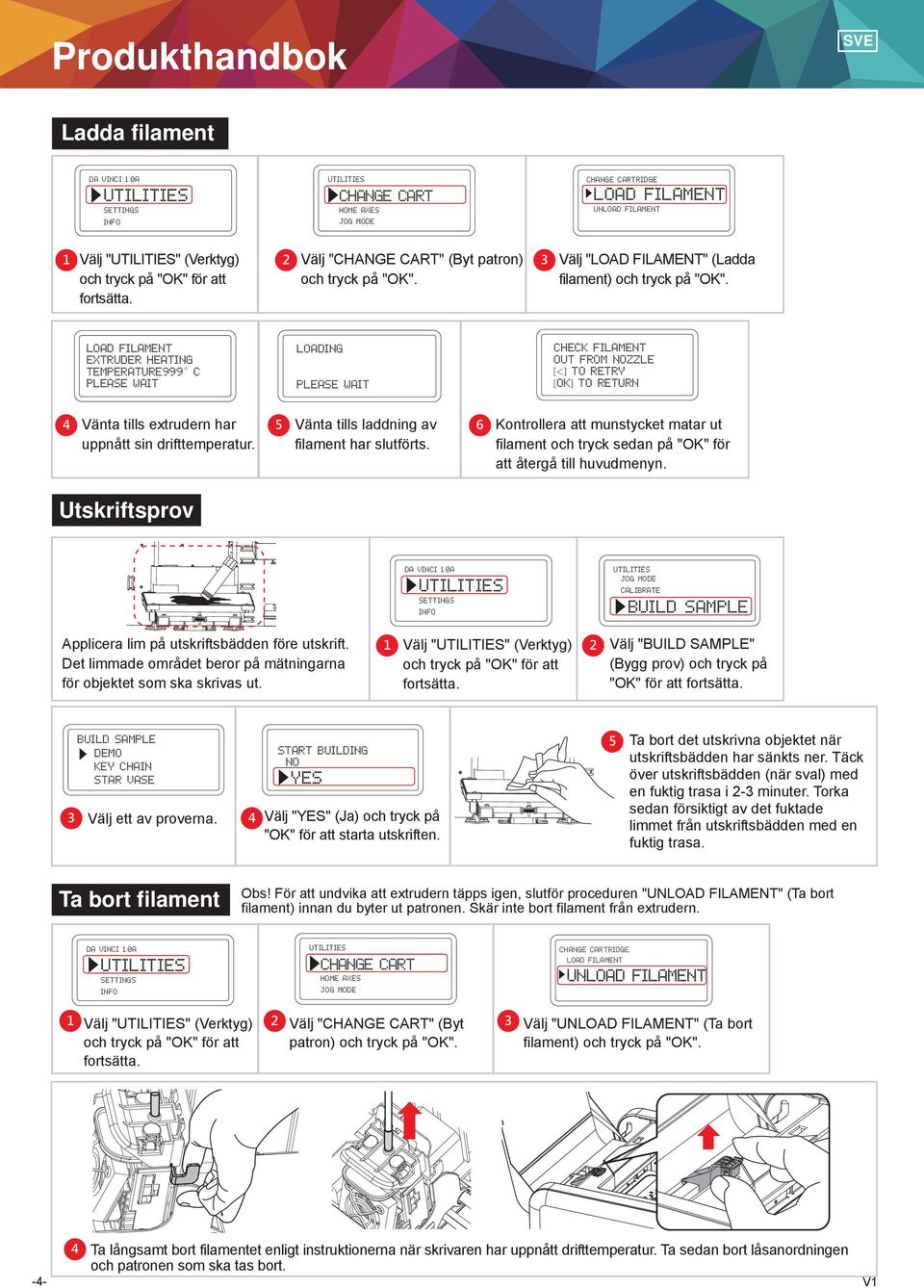

4 Produkthandbok Ladda filament CHANGE CART HOME AXES CHANGE CARTRIDGE LOAD FILAMENT UNLOAD FILAMENT 1 Välj "" (Verktyg) 2 Välj "CHANGE CART" (Byt patron) och tryck på "OK" för att och tryck på "OK". fortsätta. 3 Välj "LOAD FILAMENT" (Ladda filament) och tryck på "OK". LOAD FILAMENT EXTRUDER HEATING TEMPERATURE999 C LOADING CHECK FILAMENT OUT FROM NOZZLE TO RETRY 4 Vänta tills extrudern har 5 Vänta tills laddning av 6 uppnått sin drifttemperatur. filament har slutförts. Kontrollera att munstycket matar ut filament och tryck sedan på "OK" för att återgå till huvudmenyn. Utskriftsprov Applicera lim på utskriftsbädden före utskrift. Det limmade området beror på mätningarna för objektet som ska skrivas ut. 1 Välj "" (Verktyg) 2 och tryck på "OK" för att fortsätta. BUILD SAMPLE Välj "BUILD SAMPLE" (Bygg prov) och tryck på "OK" för att fortsätta. 3 BUILD SAMPLE DEMO KEY CHAIN STAR VASE Välj ett av proverna. 4 START BUILDING NO YES Välj "YES" (Ja) och tryck på "OK" för att starta utskriften. 5 Ta bort det utskrivna objektet när utskriftsbädden har sänkts ner. Täck över utskriftsbädden (när sval) med en fuktig trasa i 2-3 minuter. Torka sedan försiktigt av det fuktade limmet från utskriftsbädden med en fuktig trasa. Ta bort filament Obs! För att undvika att extrudern täpps igen, slutför proceduren "UNLOAD FILAMENT" (Ta bort filament) innan du byter ut patronen. Skär inte bort filament från extrudern. 1 Välj "" (Verktyg) och tryck på "OK" för att fortsätta. CHANGE CART HOME AXES 2 Välj "CHANGE CART" (Byt 3 patron) och tryck på "OK". CHANGE CARTRIDGE LOAD FILAMENT UNLOAD FILAMENT Välj "UNLOAD FILAMENT" (Ta bort filament) och tryck på "OK" Ta långsamt bort filamentet enligt instruktionerna när skrivaren har uppnått drifttemperatur. Ta sedan bort låsanordningen och patronen som ska tas bort.

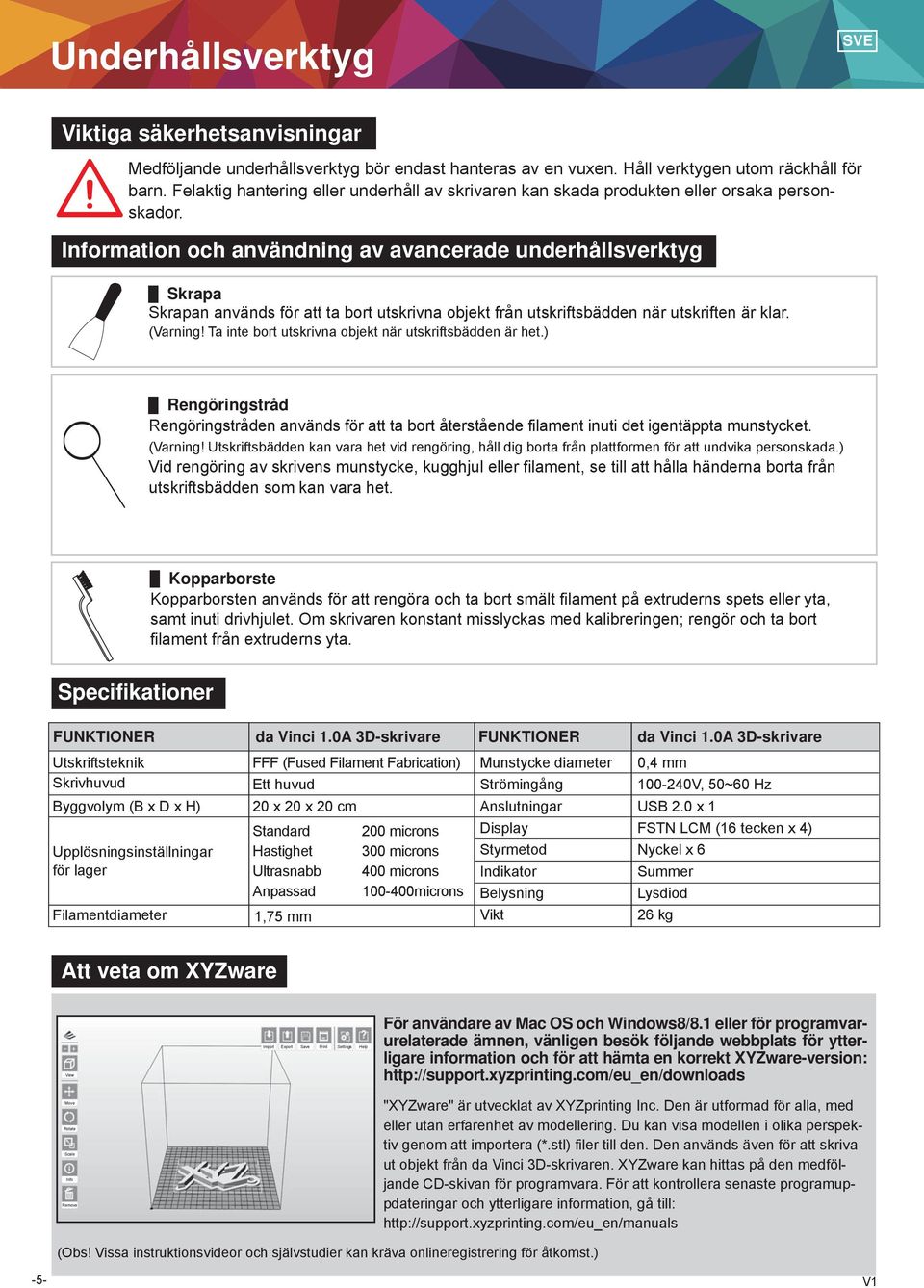

5 Underhållsverktyg Viktiga säkerhetsanvisningar Information och användning av avancerade underhållsverktyg Skrapa Skrapan används för att ta bort utskrivna objekt från utskriftsbädden när utskriften är klar. (Varning! Ta inte bort utskrivna objekt när utskriftsbädden är het.) Rengöringstråd Rengöringstråden används för att ta bort återstående filament inuti det igentäppta munstycket. (Varning! Utskriftsbädden kan vara het vid rengöring, håll dig borta från plattformen för att undvika personskada.) Vid rengöring av skrivens munstycke, kugghjul eller filament, se till att hålla händerna borta från utskriftsbädden som kan vara het. Kopparborste Kopparborsten används för att rengöra och ta bort smält filament på extruderns spets eller yta, samt inuti drivhjulet. Om skrivaren konstant misslyckas med kalibreringen; rengör och ta bort filament från extruderns yta. Specifikationer FUNKTIONER da Vinci 1.0A 3D-skrivare FUNKTIONER da Vinci 1.0A 3D-skrivare Utskriftsteknik Skrivhuvud Byggvolym (B x D x H) Upplösningsinställningar för lager Filamentdiameter FFF (Fused Filament Fabrication) Ett huvud 20 x 20 x 20 cm Standard 200 microns Hastighet 300 microns Ultrasnabb 400 microns Anpassad microns 1,75 mm Munstycke diameter Strömingång Anslutningar Display Styrmetod Indikator Belysning Vikt 0,4 mm V, 50~60 Hz USB 2.0 x 1 FSTN LCM (16 tecken x 4) Nyckel x 6 Summer Lysdiod 26 kg Att veta om XYZware View Import Export Save Print Settings Help För användare av Mac OS och Windows8/8.1 eller för programvarurelaterade ämnen, vänligen besök följande webbplats för ytterligare information och för att hämta en korrekt XYZware-version: Move Rotate Scale Info Remove "XYZware" är utvecklat av XYZprinting Inc. Den är utformad för alla, med eller utan erfarenhet av modellering. Du kan visa modellen i olika perspektiv genom att importera (*.stl) filer till den. Den används även för att skriva ut objekt från da Vinci 3D-skrivaren. XYZware kan hittas på den medföljande CD-skivan för programvara. För att kontrollera senaste programuppdateringar och ytterligare information, gå till: (Obs! Vissa instruktionsvideor och självstudier kan kräva onlineregistrering för åtkomst.) Medföljande underhållsverktyg bör endast hanteras av en vuxen. Håll verktygen utom räckhåll för barn. Felaktig hantering eller underhåll av skrivaren kan skada produkten eller orsaka personskador. -5-

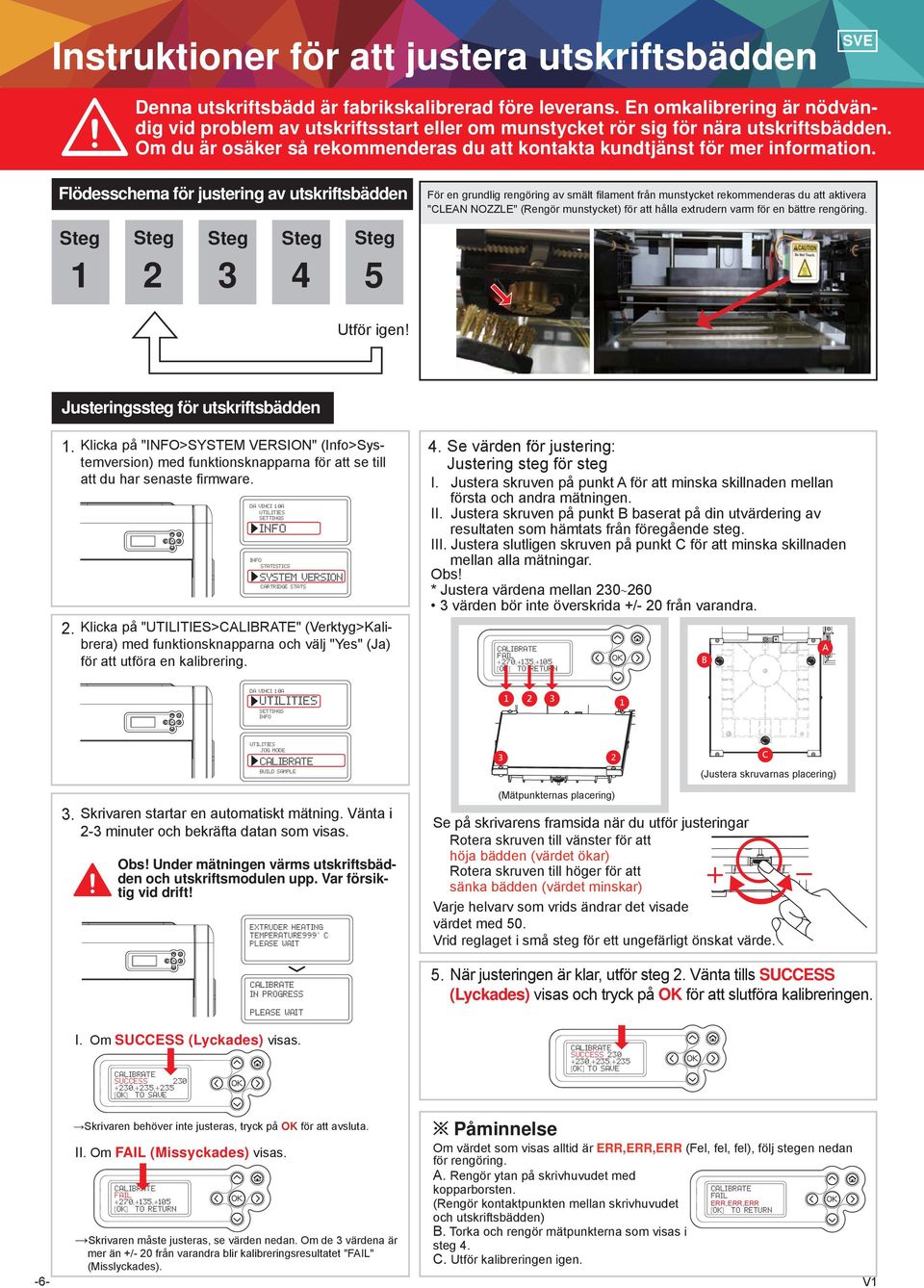

6 Instruktioner för att justera utskriftsbädden Denna utskriftsbädd är fabrikskalibrerad före leverans. En omkalibrering är nödvändig vid problem av utskriftsstart eller om munstycket rör sig för nära utskriftsbädden. Om du är osäker så rekommenderas du att kontakta kundtjänst för mer information. Flödesschema för justering av utskriftsbädden Steg Steg Steg Steg Steg För en grundlig rengöring av smält filament från munstycket rekommenderas du att aktivera "CLEAN NOZZLE" (Rengör munstycket) för att hålla extrudern varm för en bättre rengöring. Utför igen! Justeringssteg för utskriftsbädden 1. Klicka på ">SYSTEM VERSION" (Info>Systemversion) med funktionsknapparna för att se till att du har senaste firmware. STATISTICS SYSTEM VERSION CARTRIDGE STATS 2. Klicka på ">" (Verktyg>Kalibrera) med funktionsknapparna och välj "Yes" (Ja) för att utföra en kalibrering. 4. Se värden för justering: Justering steg för steg I. Justera skruven på punkt A för att minska skillnaden mellan första och andra mätningen. II. Justera skruven på punkt B baserat på din utvärdering av resultaten som hämtats från föregående steg. III. Justera slutligen skruven på punkt C för att minska skillnaden mellan alla mätningar. Obs! * Justera värdena mellan värden bör inte överskrida +/- 20 från varandra. FAIL B A BUILD SAMPLE 3 2 C (Justera skruvarnas placering) 3. Skrivaren startar en automatiskt mätning. Vänta i 2-3 minuter och bekräfta datan som visas. Obs! Under mätningen värms utskriftsbädden och utskriftsmodulen upp. Var försiktig vid drift! EXTRUDER HEATING TEMPERATURE999 C I. Om SUCCESS (Lyckades) visas. SUCCESS OK TO SAVE IN PROGRESS (Mätpunkternas placering) Se på skrivarens framsida när du utför justeringar Rotera skruven till vänster för att höja bädden (värdet ökar) Rotera skruven till höger för att sänka bädden (värdet minskar) Varje helvarv som vrids ändrar det visade värdet med 50. Vrid reglaget i små steg för ett ungefärligt önskat värde. 5. När justeringen är klar, utför steg 2. Vänta tills SUCCESS (Lyckades) visas och tryck på OK för att slutföra kalibreringen. SUCCESS OK TO SAVE -6- Skrivaren behöver inte justeras, tryck på OK för att avsluta. II. Om FAIL (Missyckades) visas. FAIL Skrivaren måste justeras, se värden nedan. Om de 3 värdena är mer än +/- 20 från varandra blir kalibreringsresultatet "FAIL" (Misslyckades). Påminnelse Om värdet som visas alltid är ERR,ERR,ERR (Fel, fel, fel), följ stegen nedan för rengöring. A. Rengör ytan på skrivhuvudet med kopparborsten. FAIL (Rengör kontaktpunkten mellan skrivhuvudet ERR,ERR,ERR och utskriftsbädden) B. Torka och rengör mätpunkterna som visas i steg 4. C. Utför kalibreringen igen.

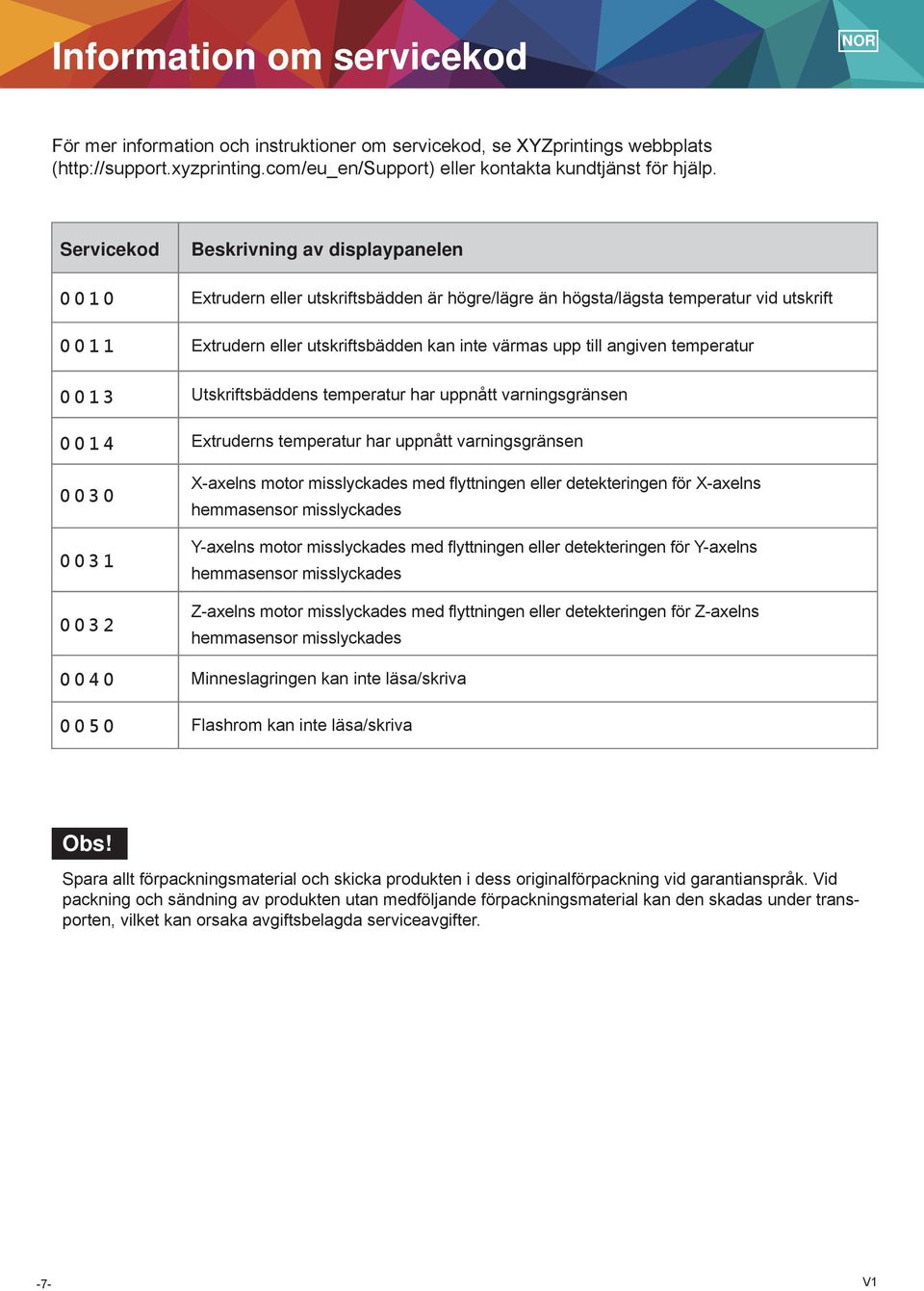

7 Information om servicekod NOR För mer information och instruktioner om servicekod, se XYZprintings webbplats ( eller kontakta kundtjänst för hjälp. Servicekod Beskrivning av displaypanelen Extrudern eller utskriftsbädden är högre/lägre än högsta/lägsta temperatur vid utskrift Extrudern eller utskriftsbädden kan inte värmas upp till angiven temperatur Utskriftsbäddens temperatur har uppnått varningsgränsen Extruderns temperatur har uppnått varningsgränsen X-axelns motor misslyckades med flyttningen eller detekteringen för X-axelns hemmasensor misslyckades Y-axelns motor misslyckades med flyttningen eller detekteringen för Y-axelns hemmasensor misslyckades Z-axelns motor misslyckades med flyttningen eller detekteringen för Z-axelns hemmasensor misslyckades Minneslagringen kan inte läsa/skriva Flashrom kan inte läsa/skriva Obs! Spara allt förpackningsmaterial och skicka produkten i dess originalförpackning vid garantianspråk. Vid packning och sändning av produkten utan medföljande förpackningsmaterial kan den skadas under transporten, vilket kan orsaka avgiftsbelagda serviceavgifter. -7-
