Snabbguide för da Vinci 1.0 AiO

Transkript

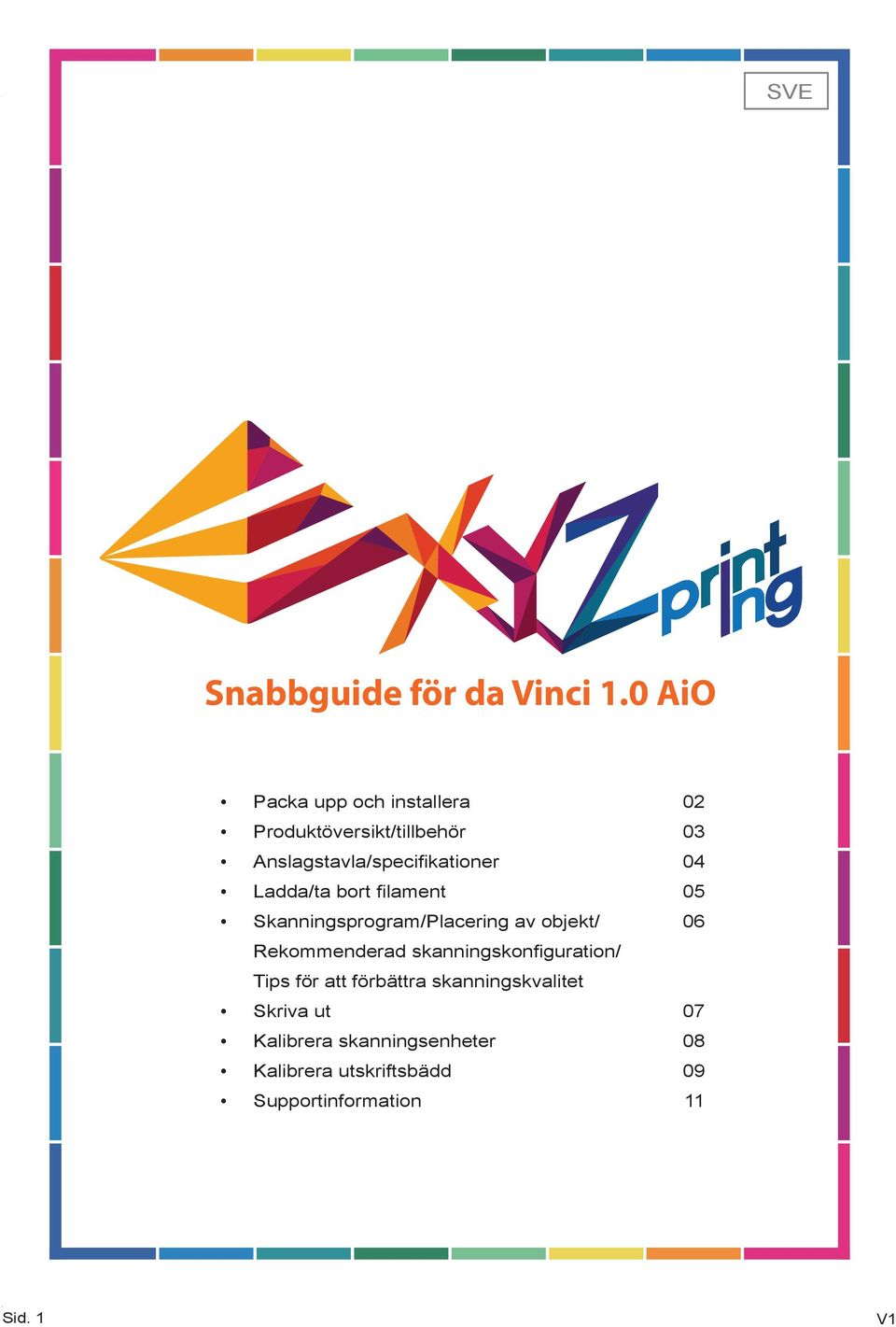

1 SVE Snabbguide för da Vinci.0 AiO Packa upp och installera Produktöversikt/tillbehör Anslagstavla/specifi kationer Ladda/ta bort filament Skanningsprogram/Placering av objekt/ Rekommenderad skanningskonfi guration/ Tips för att förbättra skanningskvalitet Skriva ut Kalibrera skanningsenheter Kalibrera utskriftsbädd Supportinformation Sid.

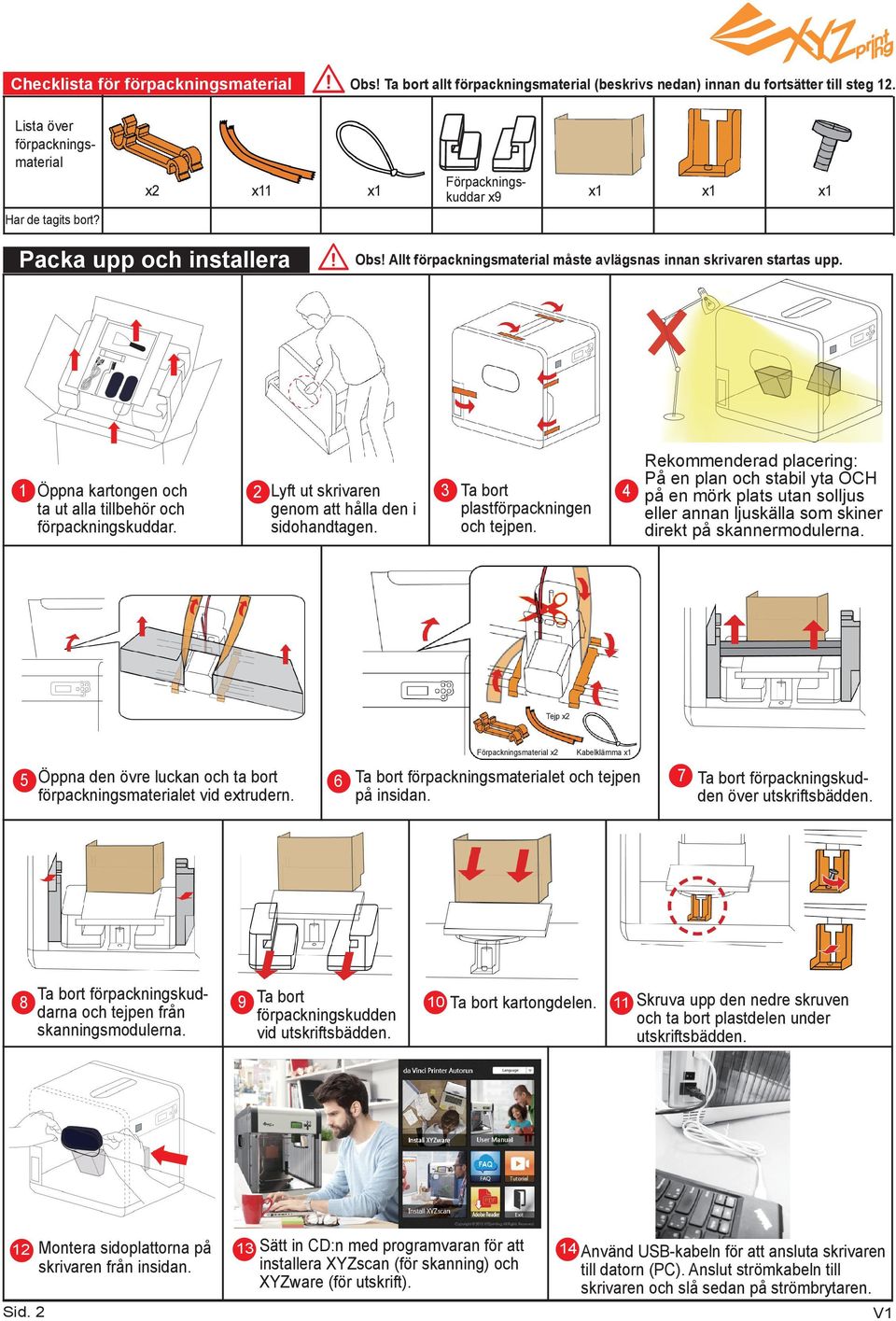

2 Checklista för förpackningsmaterial Obs! Ta bort allt förpackningsmaterial (beskrivs nedan) innan du fortsätter till steg 2. Lista över förpackningsmaterial Har de tagits bort? Förpackningskuddar x9 x x x2 x x x Packa upp och installera Obs! Allt förpackningsmaterial måste avlägsnas innan skrivaren startas upp. Öppna kartongen och 2 Lyft ut skrivaren ta ut alla tillbehör och genom att hålla den i förpackningskuddar. sidohandtagen. Ta bort plastförpackningen och tejpen. 4 Rekommenderad placering: På en plan och stabil yta OCH på en mörk plats utan solljus eller annan ljuskälla som skiner direkt på skannermodulerna. Tejp x2 Förpackningsmaterial x2 Kabelklämma x 5 Öppna den övre luckan och ta bort 6 Ta bort förpackningsmaterialet och tejpen 7 förpackningsmaterialet vid extrudern. på insidan. Ta bort förpackningskudden över utskriftsbädden. 8 Ta bort förpackningskuddarna och tejpen från skanningsmodulerna. 7 9 Ta bort 0 Ta bort kartongdelen. Skruva upp den nedre skruven förpackningskudden och ta bort plastdelen under vid utskriftsbädden. utskriftsbädden. 2 Montera sidoplattorna på Sätt in CD:n med programvaran för att 4 Använd USB-kabeln för att ansluta skrivaren skrivaren från insidan. installera XYZscan (för skanning) och till datorn (PC). Anslut strömkabeln till XYZware (för utskrift). skrivaren och slå sedan på strömbrytaren. Sid. 2

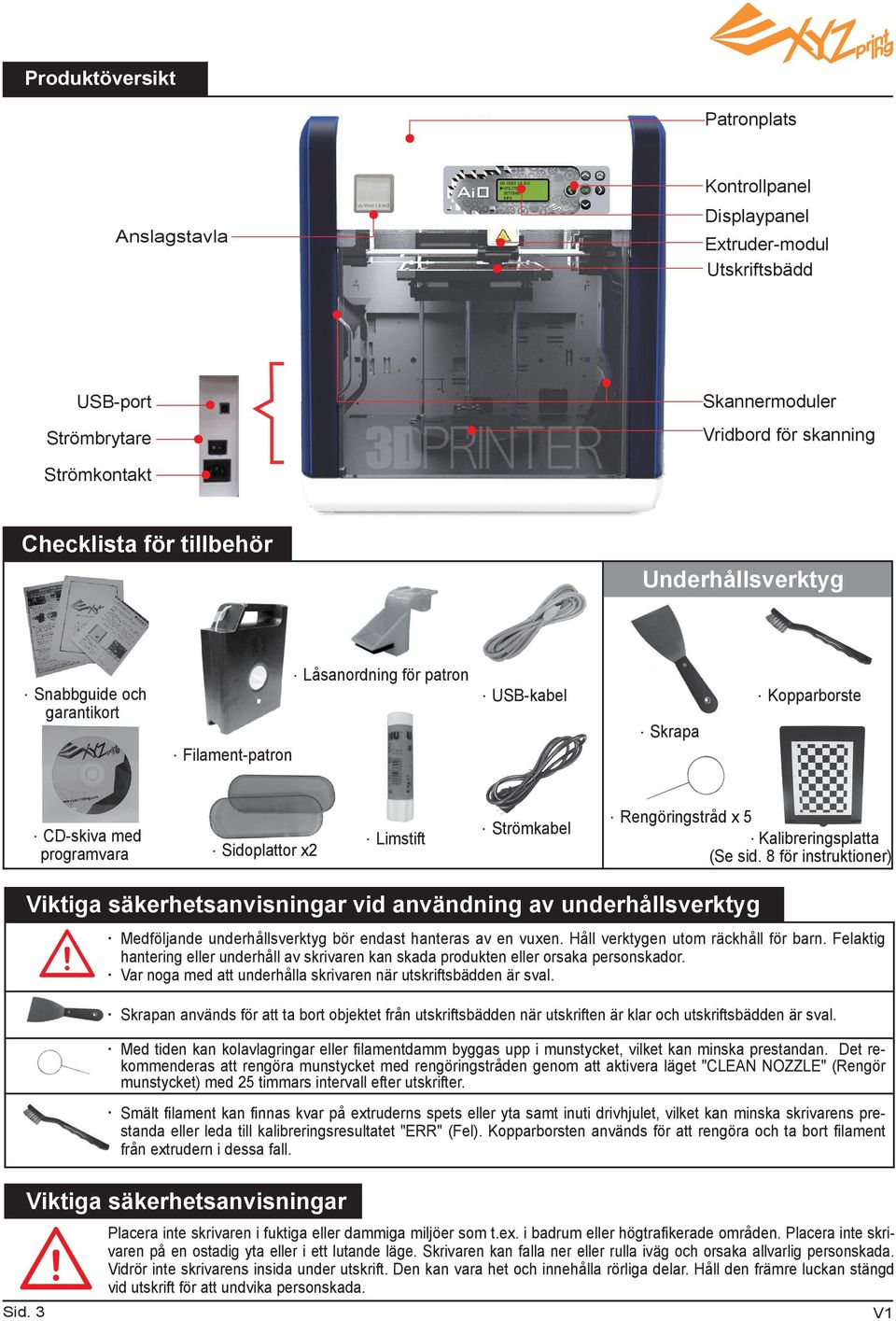

3 Produktöversikt Patronplats Anslagstavla Kontrollpanel Displaypanel Extruder-modul Utskriftsbädd USB-port Strömbrytare Skannermoduler Vridbord för skanning Strömkontakt Checklista för tillbehör Underhållsverktyg.Snabbguide och garantikort.filament-patron.låsanordning för patron.usb-kabel.skrapa.kopparborste.cd-skiva med programvara.sidoplattor x2.limstift.strömkabels.rengöringstråd x 5.Kalibreringsplatta (Se sid. 8 för instruktioner) Viktiga säkerhetsanvisningar vid användning av underhållsverktyg Medföljande underhållsverktyg bör endast hanteras av en vuxen. Håll verktygen utom räckhåll för barn. Felaktig hantering eller underhåll av skrivaren kan skada produkten eller orsaka personskador. Var noga med att underhålla skrivaren när utskriftsbädden är sval. Skrapan används för att ta bort objektet från utskriftsbädden när utskriften är klar och utskriftsbädden är sval. Med tiden kan kolavlagringar eller fi lamentdamm byggas upp i munstycket, vilket kan minska prestandan. Det rekommenderas att rengöra munstycket med rengöringstråden genom att aktivera läget "CLEAN NOZZLE" (Rengör munstycket) med 25 timmars intervall efter utskrifter. Smält fi lament kan fi nnas kvar på extruderns spets eller yta samt inuti drivhjulet, vilket kan minska skrivarens prestanda eller leda till kalibreringsresultatet "ERR" (Fel). Kopparborsten används för att rengöra och ta bort fi lament från extrudern i dessa fall. Sid. Viktiga säkerhetsanvisningar Placera inte skrivaren i fuktiga eller dammiga miljöer som t.ex. i badrum eller högtrafi kerade områden. Placera inte skrivaren på en ostadig yta eller i ett lutande läge. Skrivaren kan falla ner eller rulla iväg och orsaka allvarlig personskada. Vidrör inte skrivarens insida under utskrift. Den kan vara het och innehålla rörliga delar. Håll den främre luckan stängd vid utskrift för att undvika personskada.

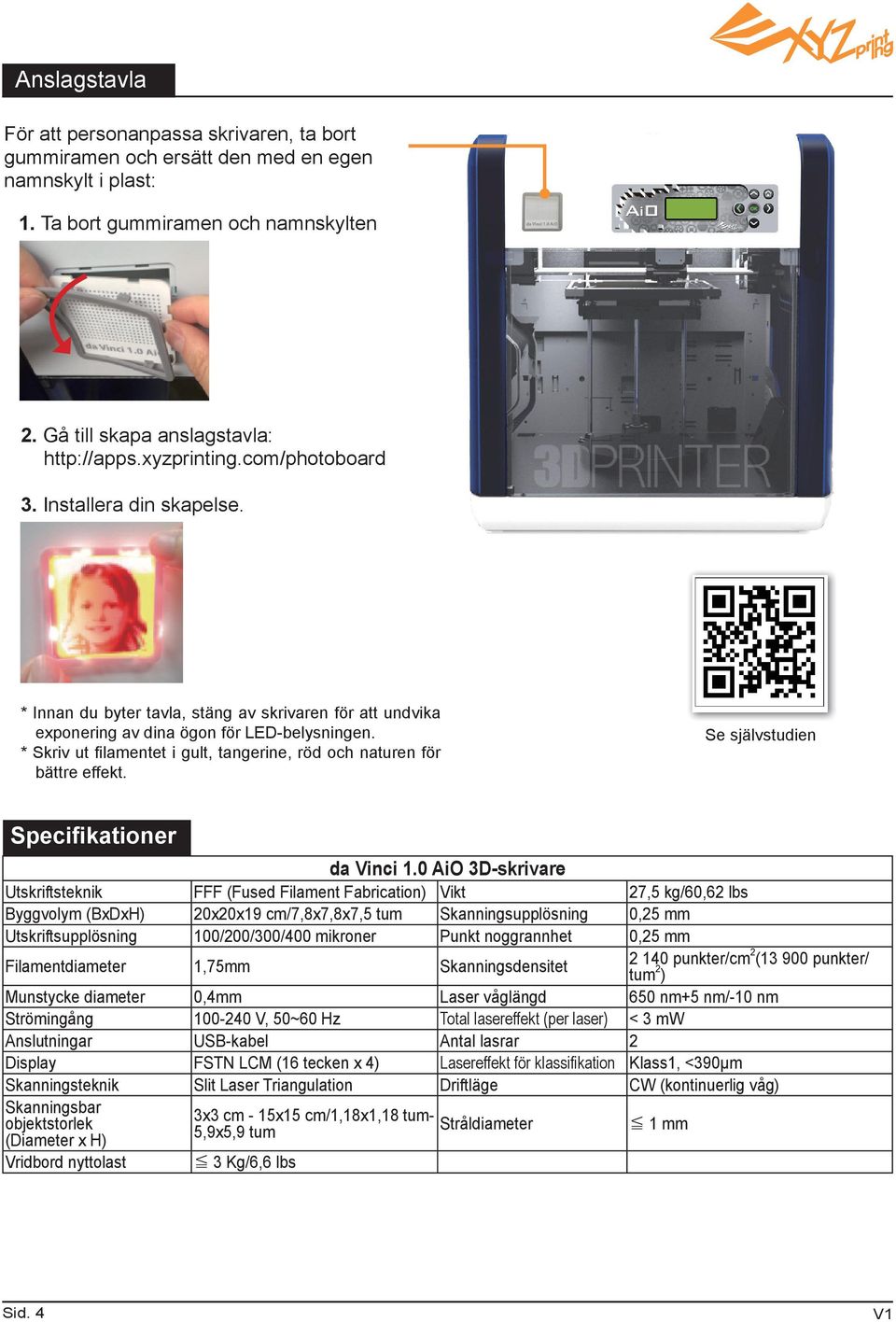

4 Anslagstavla För att personanpassa skrivaren, ta bort gummiramen och ersätt den med en egen namnskylt i plast:. Ta bort gummiramen och namnskylten 2. Gå till skapa anslagstavla: Installera din skapelse. * Innan du byter tavla, stäng av skrivaren för att undvika exponering av dina ögon för LED-belysningen. * Skriv ut fi lamentet i gult, tangerine, röd och naturen för bättre effekt. Se självstudien Specifikationer da Vinci.0 AiO D-skrivare Utskriftsteknik FFF (Fused Filament Fabrication) Vikt 27,5 kg/60,62 lbs Byggvolym (BxDxH) 20x20x9 cm/7,8x7,8x7,5 tum Skanningsupplösning 0,25 mm Utskriftsupplösning 00/200/00/400 mikroner Punkt noggrannhet 0,25 mm Filamentdiameter,75mm Skanningsdensitet 2 40 punkter/cm 2 ( 900 punkter/ tum 2 ) Munstycke diameter 0,4mm Laser våglängd 650 nm+5 nm/-0 nm Strömingång V, 50~60 Hz Total lasereffekt (per laser) < mw Anslutningar USB-kabel Antal lasrar 2 Display FSTN LCM (6 tecken x 4) Lasereffekt för klassifikation Klass, <90μm Skanningsteknik Slit Laser Triangulation Driftläge CW (kontinuerlig våg) Skanningsbar objektstorlek x cm - 5x5 cm/,8x,8 tum- (Diameter x H) 5,9x5,9 tum Stråldiameter mm Vridbord nyttolast Kg/6,6 lbs Sid. 4

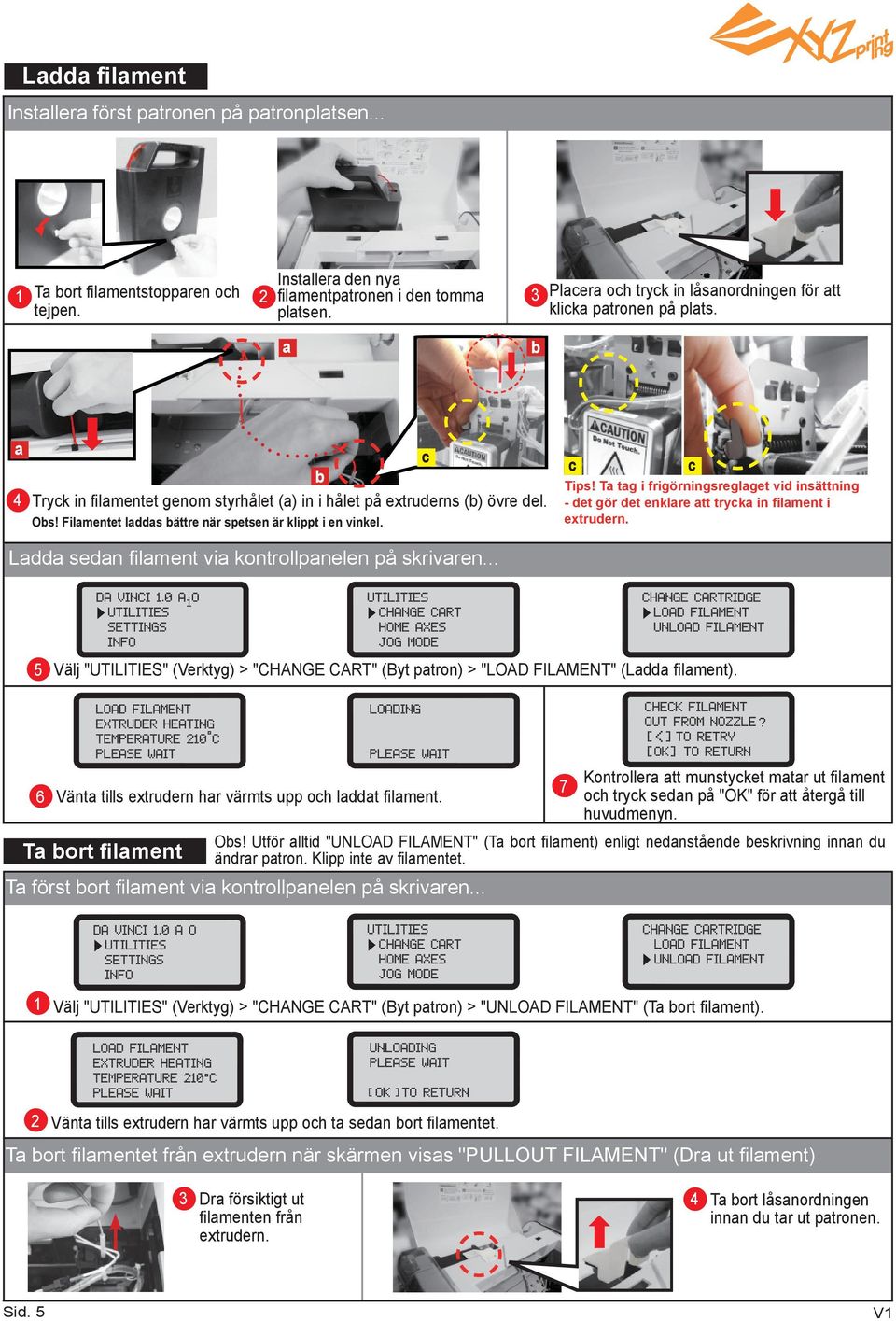

5 Ladda filament Installera först patronen på patronplatsen... Ta bort fi lamentstopparen och tejpen. 2 Installera den nya fi lamentpatronen i den tomma platsen. Placera och tryck in låsanordningen för att klicka patronen på plats. a b a 4 c b Tryck in fi lamentet genom styrhålet (a) in i hålet på extruderns (b) övre del. Obs! Filamentet laddas bättre när spetsen är klippt i en vinkel. c c Tips! Ta tag i frigörningsreglaget vid insättning - det gör det enklare att trycka in filament i extrudern. Ladda sedan fi lament via kontrollpanelen på skrivaren... 5 Välj "UTILITIES" (Verktyg) > "CHANGE CART" (Byt patron) > "LOAD FILAMENT" (Ladda filament). 6 Vänta tills extrudern har värmts upp och laddat filament. Ta bort filament Ta först bort fi lament via kontrollpanelen på skrivaren... 7 Kontrollera att munstycket matar ut filament och tryck sedan på "OK" för att återgå till huvudmenyn. Obs! Utför alltid "UNLOAD FILAMENT" (Ta bort fi lament) enligt nedanstående beskrivning innan du ändrar patron. Klipp inte av fi lamentet. Välj "UTILITIES" (Verktyg) > "CHANGE CART" (Byt patron) > "UNLOAD FILAMENT" (Ta bort filament). 2 Vänta tills extrudern har värmts upp och ta sedan bort filamentet. Ta bort fi lamentet från extrudern när skärmen visas "PULLOUT FILAMENT" (Dra ut fi lament) Dra försiktigt ut 4 fi lamenten från extrudern. Ta bort låsanordningen innan du tar ut patronen. Sid. 5

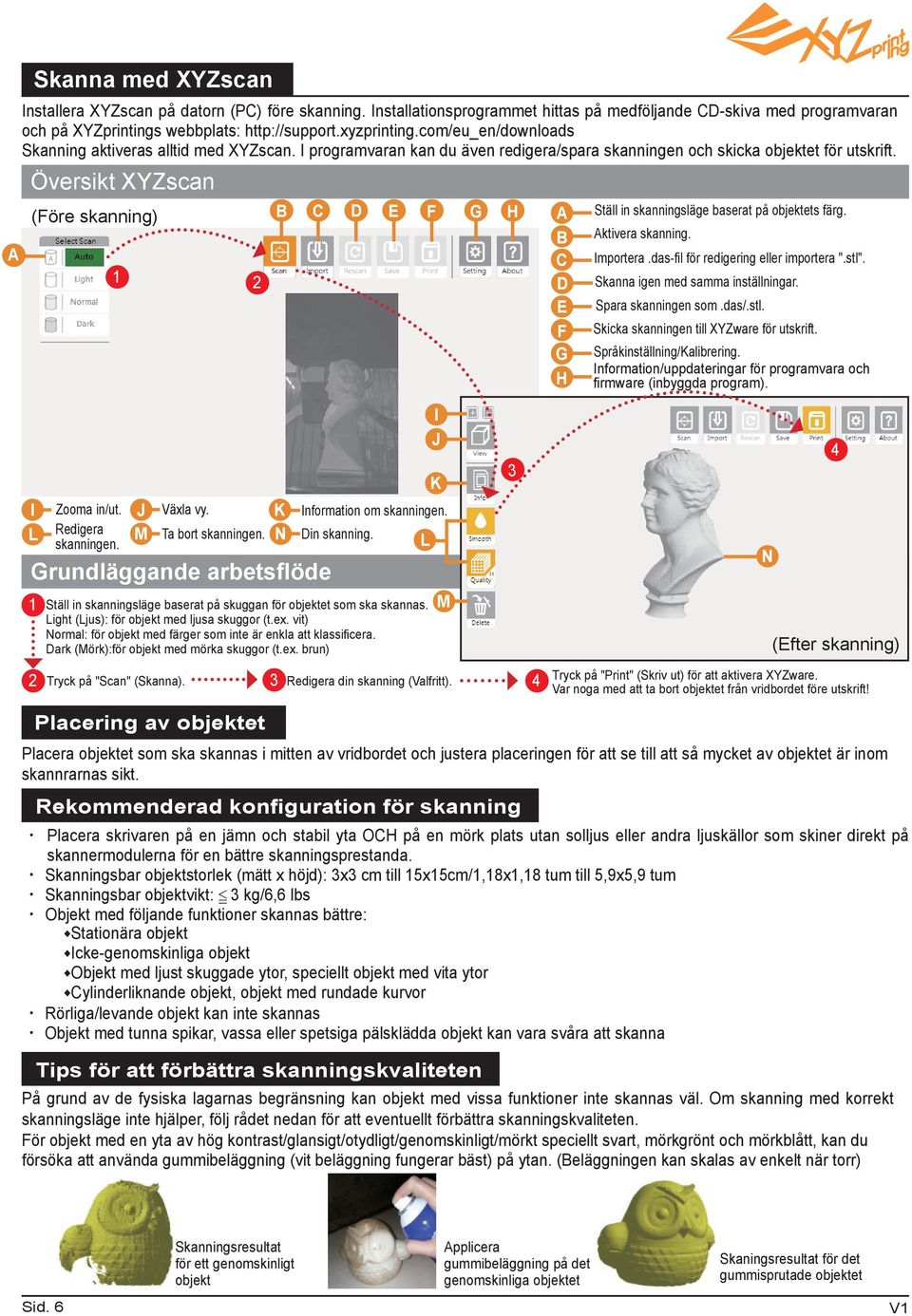

6 A Skanna med XYZscan Installera XYZscan på datorn (PC) före skanning. Installationsprogrammet hittas på medföljande CD-skiva med programvaran och på XYZprintings webbplats: Skanning aktiveras alltid med XYZscan. I programvaran kan du även redigera/spara skanningen och skicka objektet för utskrift. Översikt XYZscan (Före skanning) 2 I Zooma in/ut. J Växla vy. K L Redigera skanningen. M Ta bort skanningen. N Grundläggande arbetsflöde Ställ in skanningsläge baserat på skuggan för objektet som ska skannas. Light (Ljus): för objekt med ljusa skuggor (t.ex. vit) Normal: för objekt med färger som inte är enkla att klassifi cera. Dark (Mörk):för objekt med mörka skuggor (t.ex. brun) 2 Tryck på "Scan" (Skanna). Redigera din skanning (Valfritt). 4 Placering av objektet B C D E F G H Information om skanningen. Din skanning. A B C D E F G H 4 (Efter skanning) Placera objektet som ska skannas i mitten av vridbordet och justera placeringen för att se till att så mycket av objektet är inom skannrarnas sikt. Rekommenderad konfiguration för skanning Placera skrivaren på en jämn och stabil yta OCH på en mörk plats utan solljus eller andra ljuskällor som skiner direkt på skannermodulerna för en bättre skanningsprestanda. Skanningsbar objektstorlek (mätt x höjd): x cm till 5x5cm/,8x,8 tum till 5,9x5,9 tum Skanningsbar objektvikt: kg/6,6 lbs Objekt med följande funktioner skannas bättre: Stationära objekt Icke-genomskinliga objekt Objekt med ljust skuggade ytor, speciellt objekt med vita ytor Cylinderliknande objekt, objekt med rundade kurvor Rörliga/levande objekt kan inte skannas Objekt med tunna spikar, vassa eller spetsiga pälsklädda objekt kan vara svåra att skanna Tips för att förbättra skanningskvaliteten L I J K M Ställ in skanningsläge baserat på objektets färg. Aktivera skanning. Importera.das-fil för redigering eller importera ".stl". Skanna igen med samma inställningar. Spara skanningen som.das/.stl. Skicka skanningen till XYZware för utskrift. Språkinställning/Kalibrering. Information/uppdateringar för programvara och firmware (inbyggda program). Tryck på "Print" (Skriv ut) för att aktivera XYZware. Var noga med att ta bort objektet från vridbordet före utskrift! På grund av de fysiska lagarnas begränsning kan objekt med vissa funktioner inte skannas väl. Om skanning med korrekt skanningsläge inte hjälper, följ rådet nedan för att eventuellt förbättra skanningskvaliteten. För objekt med en yta av hög kontrast/glansigt/otydligt/genomskinligt/mörkt speciellt svart, mörkgrönt och mörkblått, kan du försöka att använda gummibeläggning (vit beläggning fungerar bäst) på ytan. (Beläggningen kan skalas av enkelt när torr) N Sid. 6 Skanningsresultat för ett genomskinligt objekt Applicera gummibeläggning på det genomskinliga objektet Skaningsresultat för det gummisprutade objektet

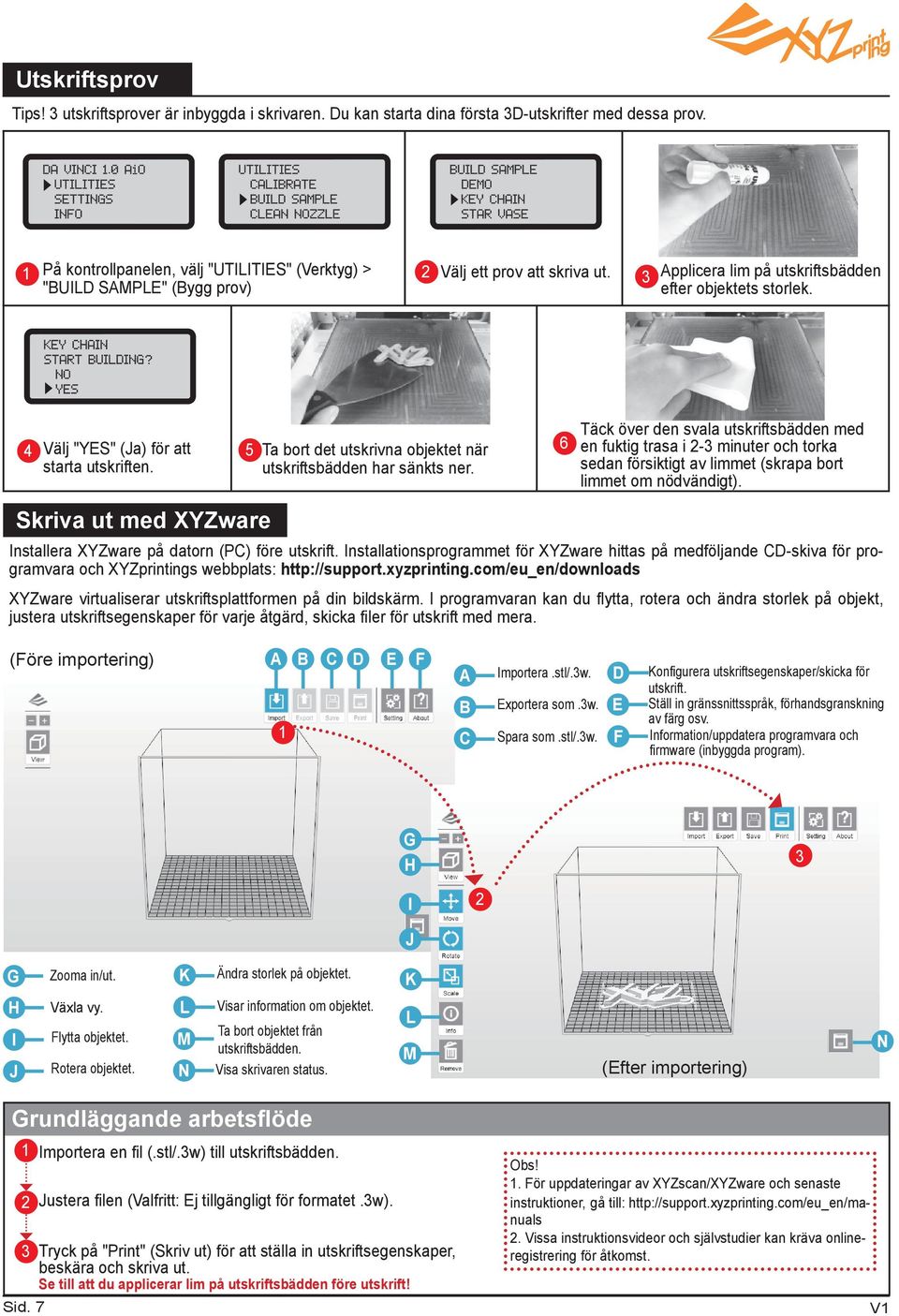

7 Utskriftsprov Tips! utskriftsprover är inbyggda i skrivaren. Du kan starta dina första D-utskrifter med dessa prov. På kontrollpanelen, välj "UTILITIES" (Verktyg) > "BUILD SAMPLE" (Bygg prov) 2 Välj ett prov att skriva ut. Applicera lim på utskriftsbädden efter objektets storlek. 4 Välj "YES" (Ja) för att starta utskriften. 5 Ta bort det utskrivna objektet när utskriftsbädden har sänkts ner. 6 Täck över den svala utskriftsbädden med en fuktig trasa i 2- minuter och torka sedan försiktigt av limmet (skrapa bort limmet om nödvändigt). Skriva ut med XYZware Installera XYZware på datorn (PC) före utskrift. Installationsprogrammet för XYZware hittas på medföljande CD-skiva för programvara och XYZprintings webbplats: XYZware virtualiserar utskriftsplattformen på din bildskärm. I programvaran kan du fl ytta, rotera och ändra storlek på objekt, justera utskriftsegenskaper för varje åtgärd, skicka fi ler för utskrift med mera. (Före importering) A B C D E F A B C Importera.stl/.w. Exportera som.w. Spara som.stl/.w. D E F Konfigurera utskriftsegenskaper/skicka för utskrift. Ställ in gränssnittsspråk, förhandsgranskning av färg osv. Information/uppdatera programvara och firmware (inbyggda program). G H I 2 J G Zooma in/ut. K Ändra storlek på objektet. K H I J Växla vy. Flytta objektet. Rotera objektet. L M N Visar information om objektet. Ta bort objektet från utskriftsbädden. Visa skrivaren status. L M (Efter importering) N Grundläggande arbetsflöde 2 Sid. 7 Importera en fi l (.stl/.w) till utskriftsbädden. Justera fi len (Valfritt: Ej tillgängligt för formatet.w). Tryck på "Print" (Skriv ut) för att ställa in utskriftsegenskaper, beskära och skriva ut. Se till att du applicerar lim på utskriftsbädden före utskrift! Obs!. För uppdateringar av XYZscan/XYZware och senaste instruktioner, gå till: 2. Vissa instruktionsvideor och självstudier kan kräva onlineregistrering för åtkomst.

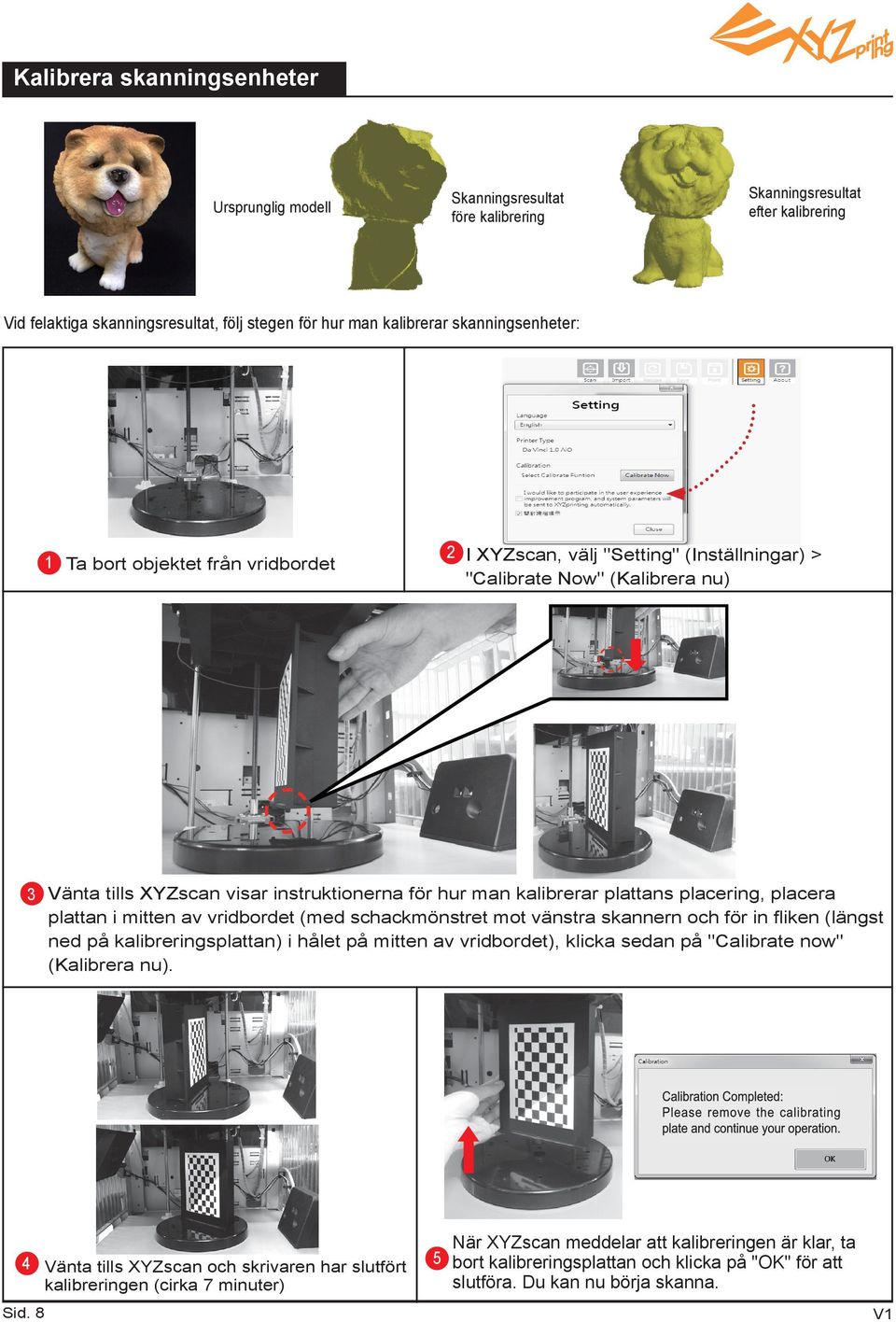

8 Kalibrera skanningsenheter Ursprunglig modell Skanningsresultat före kalibrering Skanningsresultat efter kalibrering Vid felaktiga skanningsresultat, följ stegen för hur man kalibrerar skanningsenheter: Ta bort objektet från vridbordet 2 I XYZscan, välj "Setting" (Inställningar) > "Calibrate Now" (Kalibrera nu) Vänta tills XYZscan visar instruktionerna för hur man kalibrerar plattans placering, placera plattan i mitten av vridbordet (med schackmönstret mot vänstra skannern och för in fliken (längst ned på kalibreringsplattan) i hålet på mitten av vridbordet), klicka sedan på "Calibrate now" (Kalibrera nu). 4 Vänta tills XYZscan och skrivaren har slutfört kalibreringen (cirka 7 minuter) Sid. 8 5 När XYZscan meddelar att kalibreringen är klar, ta bort kalibreringsplattan och klicka på "OK" för att slutföra. Du kan nu börja skanna.

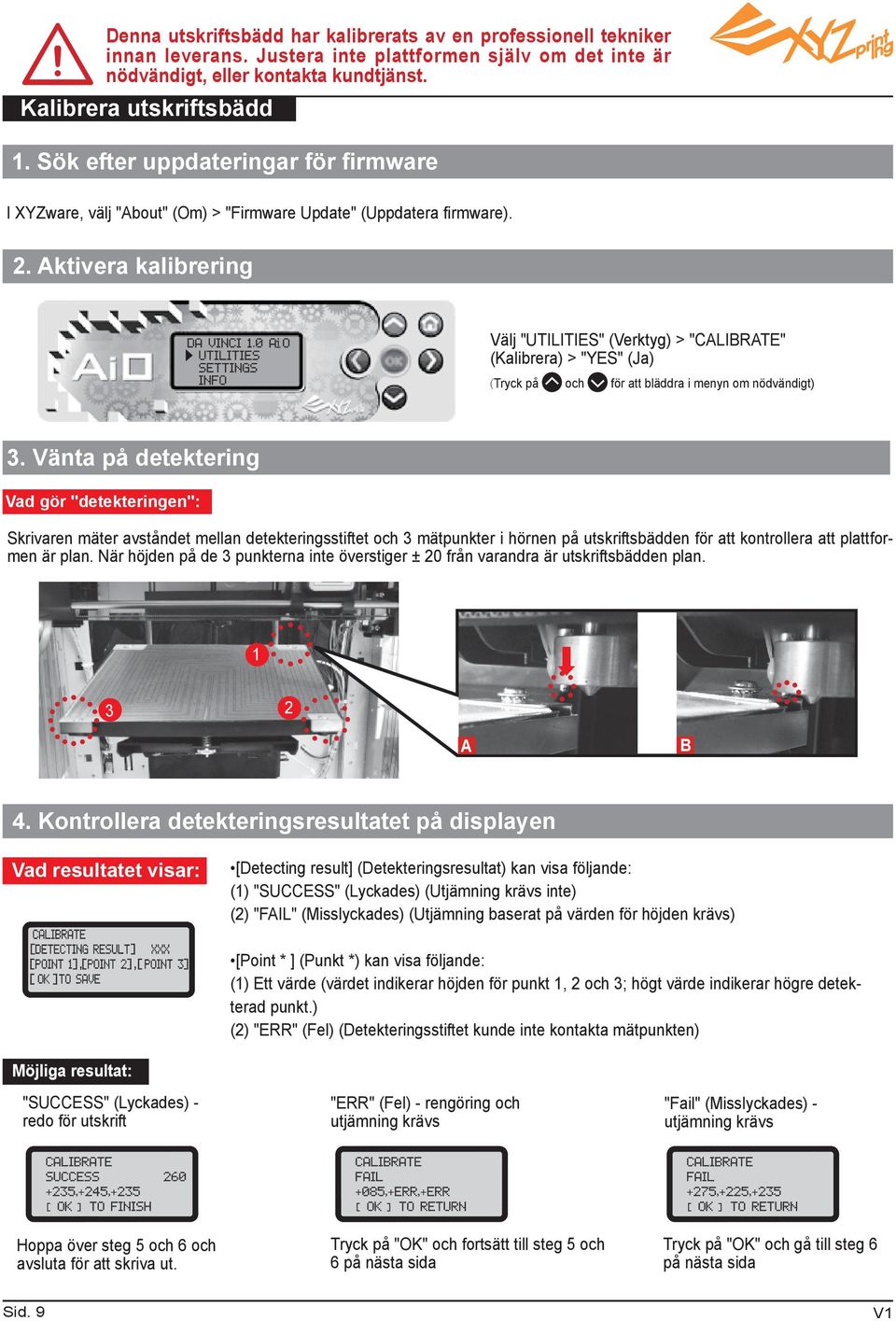

9 Denna utskriftsbädd har kalibrerats av en professionell tekniker innan leverans. Justera inte plattformen själv om det inte är nödvändigt, eller kontakta kundtjänst. Kalibrera utskriftsbädd. Sök efter uppdateringar för firmware I XYZware, välj "About" (Om) > "Firmware Update" (Uppdatera firmware). 2. Aktivera kalibrering Välj "UTILITIES" (Verktyg) > "CALIBRATE" (Kalibrera) > "YES" (Ja) Tryck på och för att bläddra i menyn om nödvändigt). Vänta på detektering Vad gör "detekteringen": Skrivaren mäter avståndet mellan detekteringsstiftet och mätpunkter i hörnen på utskriftsbädden för att kontrollera att plattformen är plan. När höjden på de punkterna inte överstiger ± 20 från varandra är utskriftsbädden plan. 2 A B 4. Kontrollera detekteringsresultatet på displayen Vad resultatet visar: [Detecting result] (Detekteringsresultat) kan visa följande: () "SUCCESS" (Lyckades) (Utjämning krävs inte) (2) "FAIL" (Misslyckades) (Utjämning baserat på värden för höjden krävs) [Point * ] (Punkt *) kan visa följande: () Ett värde (värdet indikerar höjden för punkt, 2 och ; högt värde indikerar högre detekterad punkt.) (2) "ERR" (Fel) (Detekteringsstiftet kunde inte kontakta mätpunkten) Möjliga resultat: "SUCCESS" (Lyckades) - redo för utskrift "ERR" (Fel) - rengöring och utjämning krävs "Fail" (Misslyckades) - utjämning krävs Hoppa över steg 5 och 6 och avsluta för att skriva ut. Tryck på "OK" och fortsätt till steg 5 och 6 på nästa sida Tryck på "OK" och gå till steg 6 på nästa sida Sid. 9

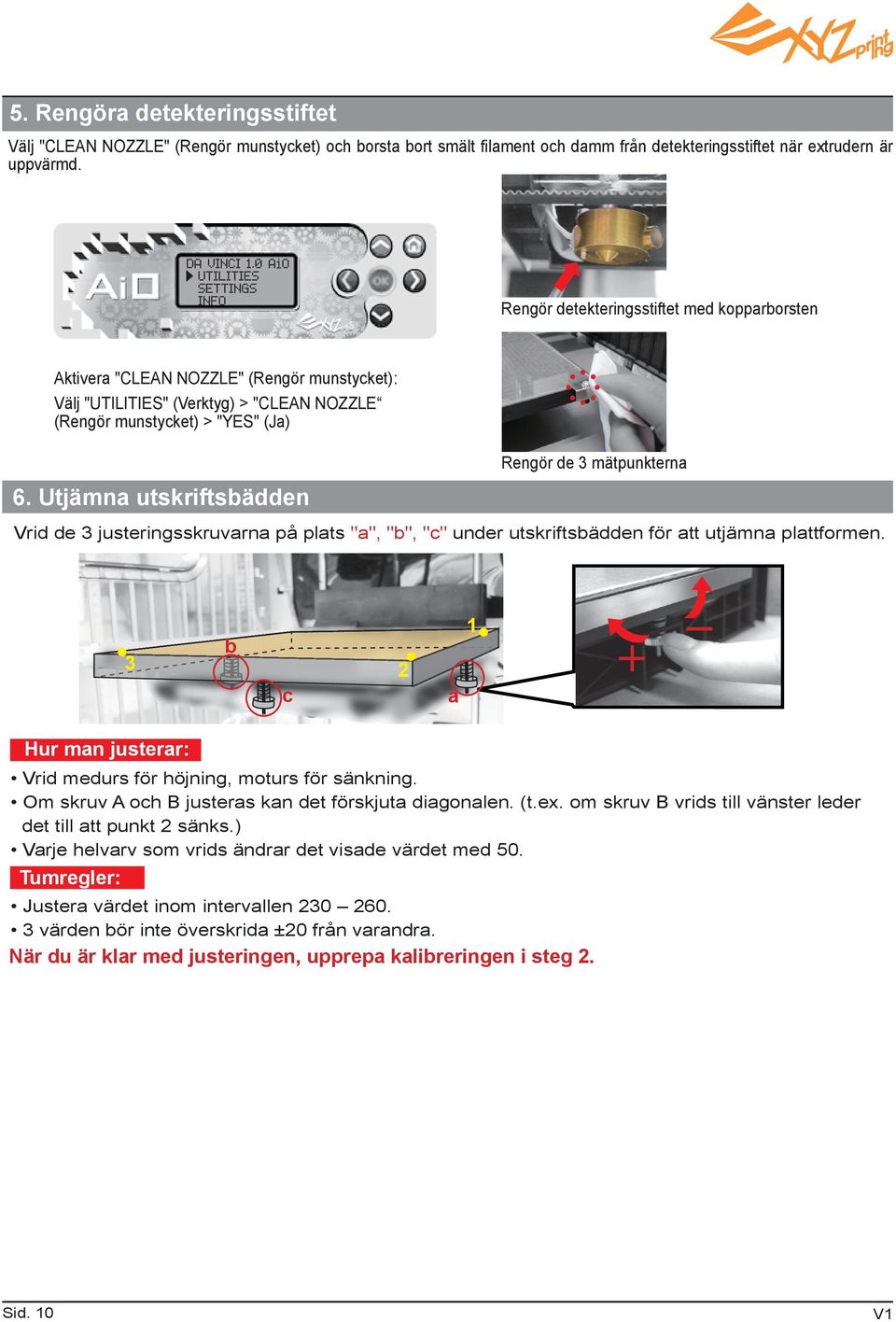

10 5. Rengöra detekteringsstiftet Välj "CLEAN NOZZLE" (Rengör munstycket) och borsta bort smält filament och damm från detekteringsstiftet när extrudern är uppvärmd. Rengör detekteringsstiftet med kopparborsten Aktivera "CLEAN NOZZLE" (Rengör munstycket): Välj "UTILITIES" (Verktyg) > "CLEAN NOZZLE (Rengör munstycket) > "YES" (Ja) 6. Utjämna utskriftsbädden Rengör de mätpunkterna Vrid de justeringsskruvarna på plats "a", "b", "c" under utskriftsbädden för att utjämna plattformen. b c 2 a Hur man justerar: Vrid medurs för höjning, moturs för sänkning. Om skruv A och B justeras kan det förskjuta diagonalen. (t.ex. om skruv B vrids till vänster leder det till att punkt 2 sänks.) Varje helvarv som vrids ändrar det visade värdet med 50. Tumregler: Justera värdet inom intervallen värden bör inte överskrida ±20 från varandra. När du är klar med justeringen, upprepa kalibreringen i steg 2. Sid. 0

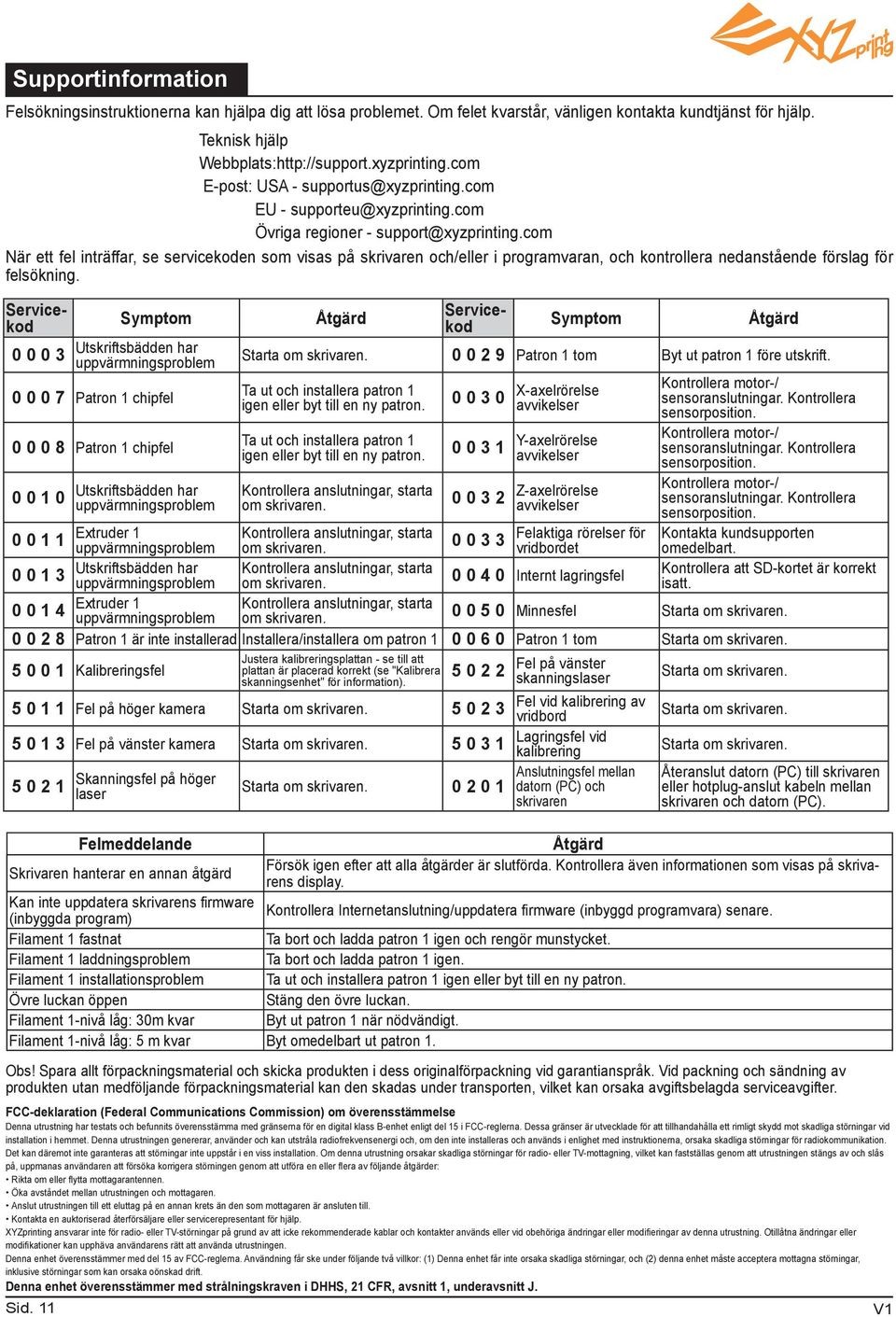

11 Supportinformation Felsökningsinstruktionerna kan hjälpa dig att lösa problemet. Om felet kvarstår, vänligen kontakta kundtjänst för hjälp. Teknisk hjälp Webbplats: E-post: USA - supportus@xyzprinting.com EU - supporteu@xyzprinting.com Övriga regioner - support@xyzprinting.com När ett fel inträffar, se servicekoden som visas på skrivaren och/eller i programvaran, och kontrollera nedanstående förslag för felsökning Obs! Spara allt förpackningsmaterial och skicka produkten i dess originalförpackning vid garantianspråk. Vid packning och sändning av produkten utan medföljande förpackningsmaterial kan den skadas under transporten, vilket kan orsaka avgiftsbelagda serviceavgifter. FCC-deklaration (Federal Communications Commission) om överensstämmelse Denna utrustning har testats och befunnits överensstämma med gränserna för en digital klass B-enhet enligt del 5 i FCC-reglerna. Dessa gränser är utvecklade för att tillhandahålla ett rimligt skydd mot skadliga störningar vid installation i hemmet. Denna utrustningen genererar, använder och kan utstråla radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar för radiokommunikation. Det kan däremot inte garanteras att störningar inte uppstår i en viss installation. Om denna utrustning orsakar skadliga störningar för radio- eller TV-mottagning, vilket kan fastställas genom att utrustningen stängs av och slås på, uppmanas användaren att försöka korrigera störningen genom att utföra en eller flera av följande åtgärder: Rikta om eller flytta mottagarantennen. Öka avståndet mellan utrustningen och mottagaren. Anslut utrustningen till ett eluttag på en annan krets än den som mottagaren är ansluten till. Kontakta en auktoriserad återförsäljare eller servicerepresentant för hjälp. XYZprinting ansvarar inte för radio- eller TV-störningar på grund av att icke rekommenderade kablar och kontakter används eller vid obehöriga ändringar eller modifi eringar av denna utrustning. Otillåtna ändringar eller modifikationer kan upphäva användarens rätt att använda utrustningen. Denna enhet överensstämmer med del 5 av FCC-reglerna. Användning får ske under följande två villkor: () Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste acceptera mottagna störningar, inklusive störningar som kan orsaka oönskad drift. Denna enhet överensstämmer med strålningskraven i DHHS, 2 CFR, avsnitt, underavsnitt J. Sid. Symptom Utskriftsbädden har uppvärmningsproblem Patron chipfel Patron chipfel Utskriftsbädden har uppvärmningsproblem Åtgärd Servicekod Servicekod Symptom Åtgärd Starta om skrivaren Patron tom Byt ut patron före utskrift. Ta ut och installera patron igen eller byt till en ny patron. Ta ut och installera patron igen eller byt till en ny patron. Kontrollera anslutningar, starta om skrivaren X-axelrörelse avvikelser 0 0 Y-axelrörelse avvikelser Z-axelrörelse avvikelser Kontrollera motor-/ sensoranslutningar. Kontrollera sensorposition. Kontrollera motor-/ sensoranslutningar. Kontrollera sensorposition. Kontrollera motor-/ sensoranslutningar. Kontrollera sensorposition. Kontakta kundsupporten omedelbart. Kontrollera att SD-kortet är korrekt isatt. 0 0 Extruder uppvärmningsproblem Kontrollera anslutningar, starta om skrivaren. Felaktiga rörelser för 0 0 vridbordet Utskriftsbädden har 0 0 uppvärmningsproblem Kontrollera anslutningar, starta om skrivaren Internt lagringsfel Extruder uppvärmningsproblem Kontrollera anslutningar, starta om skrivaren Minnesfel Starta om skrivaren Patron är inte installerad Installera/installera om patron Patron tom Starta om skrivaren Kalibreringsfel Justera kalibreringsplattan - se till att plattan är placerad korrekt (se "Kalibrera skanningsenhet" för information) Fel på vänster skanningslaser 5 0 Fel på höger kamera Starta om skrivaren. Fel vid kalibrering av vridbord 5 0 Fel på vänster kamera Starta om skrivaren. Lagringsfel vid 5 0 kalibrering Anslutningsfel mellan Skanningsfel på höger laser Starta om skrivaren datorn (PC) och skrivaren Starta om skrivaren. Starta om skrivaren. Starta om skrivaren. Återanslut datorn (PC) till skrivaren eller hotplug-anslut kabeln mellan skrivaren och datorn (PC). Felmeddelande Åtgärd Skrivaren hanterar en annan åtgärd Försök igen efter att alla åtgärder är slutförda. Kontrollera även informationen som visas på skrivarens display. Kan inte uppdatera skrivarens firmware (inbyggda program) Kontrollera Internetanslutning/uppdatera firmware (inbyggd programvara) senare. Filament fastnat Ta bort och ladda patron igen och rengör munstycket. Filament laddningsproblem Ta bort och ladda patron igen. Filament installationsproblem Ta ut och installera patron igen eller byt till en ny patron. Övre luckan öppen Stäng den övre luckan. Filament -nivå låg: 0m kvar Byt ut patron när nödvändigt. Filament -nivå låg: 5 m kvar Byt omedelbart ut patron.
