BRUKSANVISNING för da Vinci 1.0 AiO

Transkript

1 SVE BRUKSANVISNING för da Vinci 1.0 AiO Sid. 1

2 INNEHLL Säkerhet och regelefterlevnad / Viktig säkerhetsinformation / Copyright 03 Packa upp och installera 04 Produktöversikt / Checklista för tillbehör 05 Anslagstavla/specifi kationer 06 Skanna / Placering av objektet / Rekommenderad konfi guration för skanning/ Tips för att förbättra skanningskvaliteten 07 Skanningsprogram 08 Kalibrera skanningsenheter 09 Använda displayen och kontrollpanelen 10 Översikt av funktioner 11 Kalibrera utskriftsbädd 14 Supportinformation 19 Sid. 2

3 Säkerhet och regelefterlevnad Innan du använder produkten, ändrar eller tar bort delar, komponenter eller material i produkten, eller underhåller skrivaren, se till att noga läsa igenom denna bruksanvisning och de säkerhetsanvisningarna som beskrivs nedan, och strikt följer instruktionerna från denna säkerhetsinformation. För senaste information om da Vinci 1.0 AiO 3D-skrivaren och XYZprinting-produkter, gå till XYZprintings webbplats ( eller kontakta din återförsäljare. Följande varningar och meddelanden försöker efter bästa förmåga att täcka alla scenarier - tyvärr är det inte möjligt att täcka allt. För att utföra underhåll som inte beskrivs i denna bruksanvisning är det kunden som ansvarar för säkerheten. Viktig säkerhetsinformation: Låt inte barn använda denna enhet utan vuxen översyn. Rörliga delar kan orsaka allvarlig personskada. Risk för elektriska stötar Placera inte skrivaren på en obalanserad eller ostadig yta. Skrivaren kan falla ner eller rulla iväg och orsaka personskada. Placera inte något föremål ovanpå skrivaren. Vätskor och föremål som hamnar inuti skrivaren kan leda till skador på skrivaren eller utgöra en säkerhetsrisk. Använd inte brandfarliga kemikalier eller alkoholbaserade våtservetter för att rengöra enheten. Demontera eller byt inte ut skrivarluckan med icke XYZprinter-luckor. Vidrör inte de heta ytorna under eller efter drift. De heta ytorna kan orsaka svåra brännskador. För in och fäst strömkabeln ordentligt för korrekt användning och för att undvika eventuella strömoch brandrisker. Försök inte att själv utföra service på skrivaren utöver de instruktioner som anges i detta dokument. Vid oåterkalleliga problem, kontakta XYZprintings servicecenter eller din återsäljare. Placera inte skrivaren i fuktiga eller dammiga miljöer som t.ex. i badrum eller högtrafi kerade områden. Vidrör inte insidan av skrivaren vid utskrift eftersom det kan vara hett och inkludera rörliga delar. Håll den främre luckan stängd vid utskrift för att undvika personskada. Placera och använd skrivaren i ett väl ventilerat område. Processen för upphettning av fi lament producerar en liten mängd av icke-toxisk lukt. Ett väl ventilerat område säkerställer en bekvämare miljö. Skrivaren ska endast användas med fi lament som specifi ceras av XYZprinting. Se till att strömbrytaren är i av-läget och ta bort strömkabeln före enheten transporteras. Vissa komponenter i skrivaren är rörliga under drift. Försök inte att vidröra eller ändra någonting inuti skrivaren innan den stängts av. Använd endast den jordade strömkabeln som medföljer skrivaren för att undvika eventuella elektriska stötar. Copyright Alla övriga produktnamn och varumärken tillhör sina respektive ägare. FCC-deklaration (Federal Communications Commission) om överensstämmelse Denna utrustning har testats och befunnits överensstämma med gränserna för en digital klass B-enhet enligt del 15 i FCC-reglerna. Dessa gränser är utvecklade för att tillhandahålla ett rimligt skydd mot skadliga störningar vid installation i hemmet. Denna utrustningen genererar, använder och kan utstråla radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar för radiokommunikation. Det kan däremot inte garanteras att störningar inte uppstår i en viss installation. Om denna utrustning orsakar skadliga störningar för radio- eller TV-mottagning, vilket kan fastställas genom att utrustningen stängs av och slås på, uppmanas användaren att försöka korrigera störningen genom att utföra en eller flera av följande åtgärder: Rikta om eller flytta mottagarantennen. Öka avståndet mellan utrustningen och mottagaren. Anslut utrustningen till ett eluttag på en annan krets än den som mottagaren är ansluten till. Kontakta en auktoriserad återförsäljare eller servicerepresentant för hjälp. XYZprinting ansvarar inte för radio- eller TV-störningar på grund av att icke rekommenderade kablar och kontakter används eller vid obehöriga ändringar eller modifi eringar av denna utrustning. Otillåtna ändringar eller modifikationer kan upphäva användarens rätt att använda utrustningen. Denna enhet överensstämmer med del 15 av FCC-reglerna. Användning får ske under följande två villkor: (1) Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste acceptera mottagna störningar, inklusive störningar som kan orsaka oönskad drift. Denna enhet överensstämmer med strålningskraven i DHHS, 21 CFR, avsnitt 1, underavsnitt J. Sid. 3

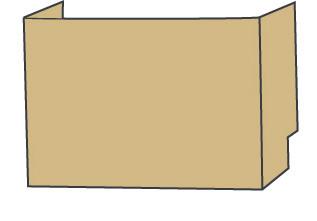

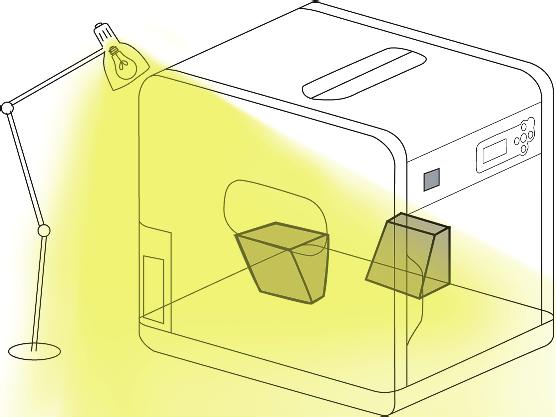

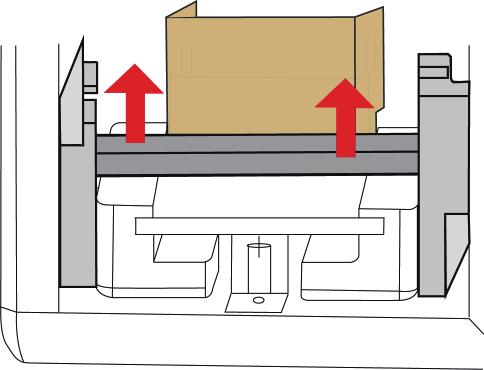

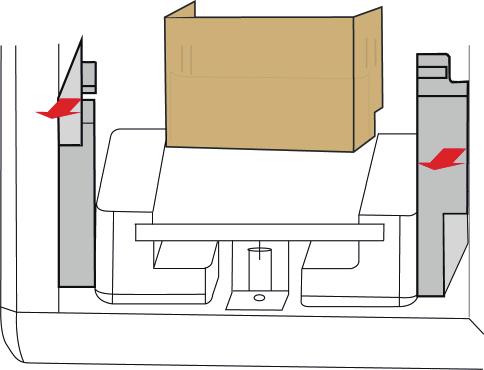

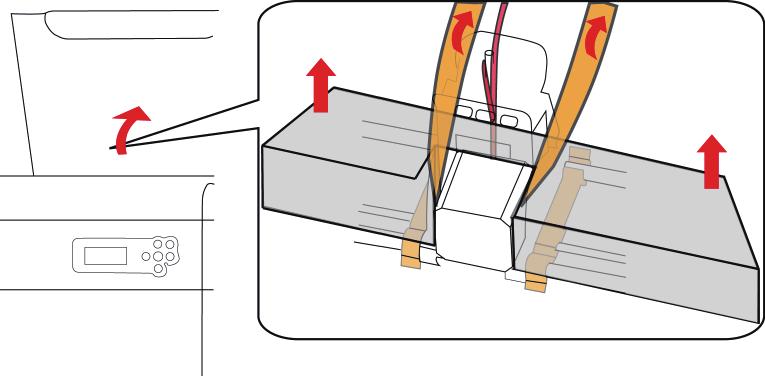

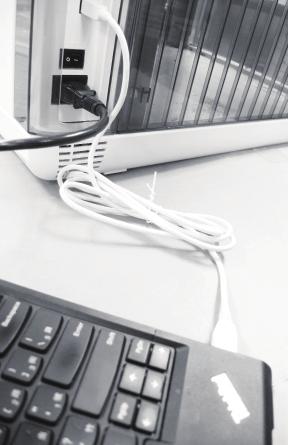

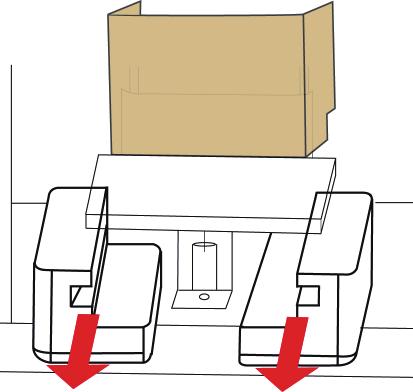

4 Checklista för förpackningsmaterial Obs! Ta bort allt förpackningsmaterial (beskrivs nedan) innan du fortsätter till steg 12. Lista över förpackningsmaterial Har de tagits bort? Förpackningskuddar x9 x1 x1 x2 x11 x1 x1 Packa upp och installera Obs! Allt förpackningsmaterial måste avlägsnas innan skrivaren startas upp. Öppna kartongen och ta ut alla tillbehör och förpackningskuddar. Lyft ut skrivaren genom att hålla den i sidohandtagen. Ta bort plastförpackningen och tejpen. Rekommenderad placering: På en plan och stabil yta OCH på en mörk plats utan solljus eller annan ljuskälla som skiner direkt på skannermodulerna. Tejp x2 Öppna den övre luckan och ta bort förpackningsmaterialet vid extrudern. Förpackningsmaterial x2 Kabelklämma x1 Ta bort förpackningsmaterialet och tejpen på insidan. Ta bort förpackningskudden över utskriftsbädden. Ta bort förpackningskuddarna och tejpen från skanningsmodulerna. Ta bort förpackningskudden vid utskriftsbädden. Ta bort kartongdelen. Skruva upp den nedre skruven och ta bort plastdelen under utskriftsbädden. Sid. 4 Montera sidoplattorna på skrivaren från insidan. Sätt in CD:n med programvaran för att installera XYZscan (för skanning) och XYZware (för utskrift). Använd USB-kabeln för att ansluta skrivaren till datorn (PC). Anslut strömkabeln till skrivaren och slå sedan på strömbrytaren.

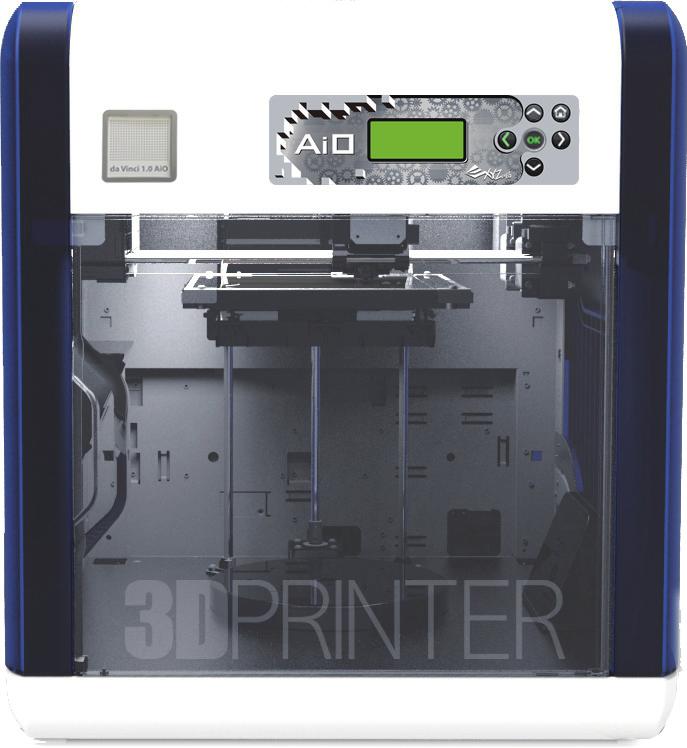

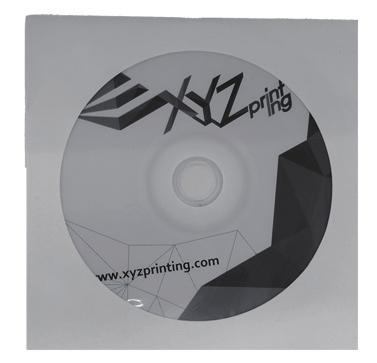

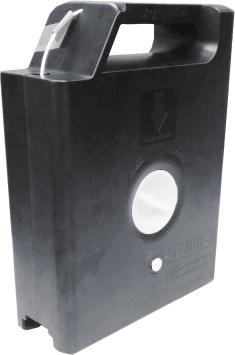

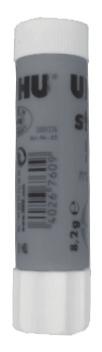

5 Produktöversikt Patronplats Anslagstavla Kontrollpanel Displaypanel Extruder-modul Utskriftsbädd USB-port Strömbrytare Skannermoduler Vridbord för skanning Strömkontakt Checklista för tillbehör Underhållsverktyg.Snabbguide och garantikort.filament-patron.låsanordning för patron.usb-kabel.skrapa.kopparborste.cd-skiva med programvara.sidoplattor x2.limstift.strömkabels.rengöringstråd x 5.Kalibreringsplatta (Se sid. 9 för instruktioner) Viktiga säkerhetsanvisningar vid användning av underhållsverktyg Medföljande underhållsverktyg bör endast hanteras av en vuxen. Håll verktygen utom räckhåll för barn. Felaktig hantering eller underhåll av skrivaren kan skada produkten eller orsaka personskador. Var noga med att underhålla skrivaren när utskriftsbädden är sval. Skrapan används för att ta bort objektet från utskriftsbädden när utskriften är klar och utskriftsbädden är sval. Med tiden kan kolavlagringar eller fi lamentdamm byggas upp i munstycket, vilket kan minska prestandan. Det rekommenderas att rengöra munstycket med rengöringstråden genom att aktivera läget "CLEAN NOZZLE" (Rengör munstycket) med 25 timmars intervall efter utskrifter. Smält fi lament kan fi nnas kvar på extruderns spets eller yta samt inuti drivhjulet, vilket kan minska skrivarens prestanda eller leda till kalibreringsresultatet "ERR" (Fel). Kopparborsten används för att rengöra och ta bort fi lament från extrudern i dessa fall. Sid. 5 Viktiga säkerhetsanvisningar Placera inte skrivaren i fuktiga eller dammiga miljöer som t.ex. i badrum eller högtrafi kerade områden. Placera inte skrivaren på en ostadig yta eller i ett lutande läge. Skrivaren kan falla ner eller rulla iväg och orsaka allvarlig personskada. Vidrör inte skrivarens insida under utskrift. Den kan vara het och innehålla rörliga delar. Håll den främre luckan stängd vid utskrift för att undvika personskada.

6 Anslagstavla För att personanpassa skrivaren, ta bort gummiramen och ersätt den med en egen namnskylt i plast: 1. Ta bort gummiramen och namnskylten 2. Gå till skapa anslagstavla: 3. Installera din skapelse. * Innan du byter tavla, stäng av skrivaren för att undvika exponering av dina ögon för LED-belysningen. * Skriv ut fi lamentet i gult, tangerine, röd och naturen för bättre effekt. Se självstudien Specifikationer da Vinci 1.0 AiO 3D-skrivare Utskriftsteknik FFF (Fused Filament Fabrication) Vikt 27,5 kg/60,62 lbs Byggvolym (BxDxH) 20x20x19 cm/7,8x7,8x7,5 tum Skanningsupplösning 0,25 mm Utskriftsupplösning 100/200/300/400 mikroner Punkt noggrannhet 0,25 mm Filamentdiameter 1,75mm Skanningsdensitet punkter/cm 2 ( punkter/ tum 2 ) Munstycke diameter 0,4mm Laser våglängd 650 nm+5 nm/-10 nm Strömingång V, 50~60 Hz Total lasereffekt (per laser) < 3 mw Anslutningar USB-kabel Antal lasrar 2 Display FSTN LCM (16 tecken x 4) Lasereffekt för klassifikation Klass1, <390μm Skanningsteknik Slit Laser Triangulation Driftläge CW (kontinuerlig våg) Skanningsbar objektstorlek 3x3 cm - 15x15 cm/1,18x1,18 tum- (Diameter x H) 5,9x5,9 tum Stråldiameter 1 mm Vridbord nyttolast 3 Kg/6,6 lbs Sid. 6

7 Skanna Skanningen tar cirka 5 minuter. Under skanningen roterar objektet på vridbordet i medurs riktning. Under hela processen projicerar lasermodulerna en linjär stråle mot objektet medan kameran på modulen filmar en fullständig bildsekvens av det roterande objektet. När skanningen är klar konverterar XYZscan sedan bilderna som tagits in i ett triangulärt nät. Placering av objektet Rekommenderas att du placerar objektet som ska skannas på mitten av vridbordet. Observera att skanningsmodulerna inte kan fånga bilden från objekt som är blockerade eller överlappade (t.ex. öppen behållare eller objekt med ihålig struktur). För objekt med överlappande strukturer, försök att justera placeringen för att se till att så mycket av objektet är inom skannrarnas siktlinje. Rekommenderad konfiguration för skanning - Placera skrivaren på en jämn och stabil yta OCH på en mörk plats utan solljus eller andra ljuskällor som skiner direkt på skannermodulerna för en bättre skanningsprestanda. - Skanningsbar objektstorlek (mått x höjd): 3x3 cm till 15x15cm/1,18x1,18 tum till 5,9x5,9 tum - Skanningsbar objektvikt: 3 kg/6,6 lbs - Objekt med följande funktioner skannas bättre: Stationära objekt Icke-genomskinliga objekt Objekt med ljust skuggade ytor, speciellt objekt med vita ytor Cylinderliknande objekt, objekt med rundade kurvor - Rörliga/levande objekt kan inte skannas - Objekt med tunna spikar, vassa eller spetsiga pälsklädda objekt kan vara svåra att skanna Tips för att förbättra skanningskvaliteten På grund av de fysiska lagarnas begränsning kan objekt med vissa funktioner inte skannas väl. Om skanning med korrekt skanningsläge inte hjälper, här är några råd som eventuellt kan förbättra skanningskvaliteten. Funktioner Objekt med hög en yta av hög kontrast/ glansigt/otydligt/genomskinligt/mörkt speciellt svart, mörkgrönt och mörkblått Rekommendationer Applicera gummibeläggning (vit beläggning fungerar bäst) på ytan. (Beläggningen kan skalas av enkelt när torr) Skanningsresultat för ett genomskinligt objekt Applicera gummibeläggning på det genomskinliga objektet Skaningsresultat för det gummisprutade objektet Objekt med hål eller djupa "skärningar" Sid. 7 Justera placeringen så att de flesta av överlappningar är inom sikt för skanningsmodulerna.

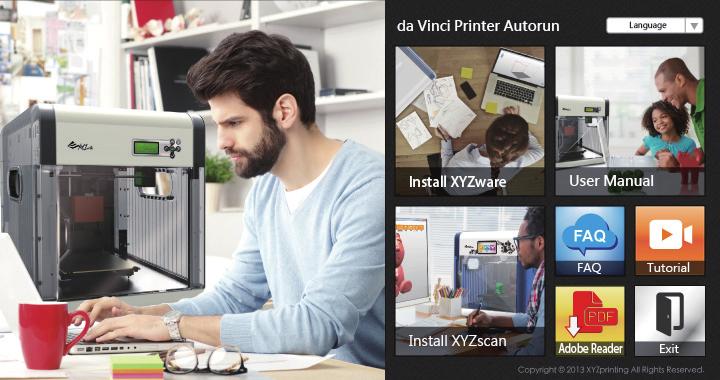

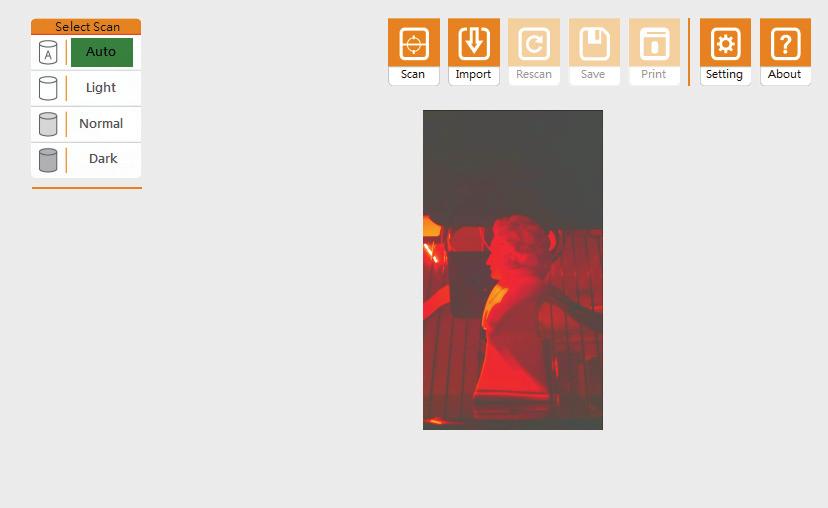

8 Skanningsprogram När du har placerat objektet på vridbordet, aktivera skanningen via XYZscan. Se "Bruksanvisning för XYZscan" för fullständiga instruktioner. Grundläggande användning: Välj ett skanningsläge baserat på skuggan för objektet och tryck på "Scan" (Skanna) för att starta. Då kan du utföra grundläggande redigering i XYZscan eller spara 3D-modellen i.stl-format för ytterligare modifi ering i övriga 3D-modelleringsprogram. Standard skanningsläge är "Auto". För otillfredsställande skanningsresultat, skanna igen med ett mörkare skanningsläge. Sid. 8

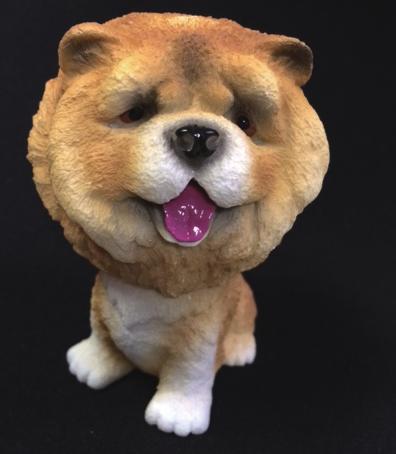

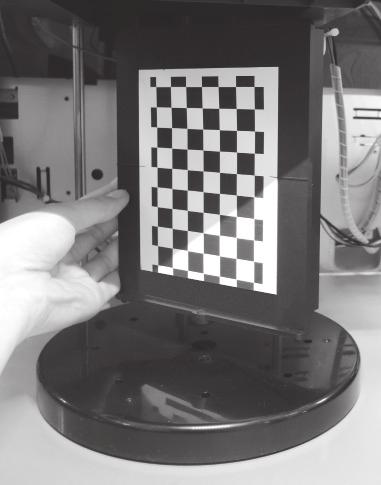

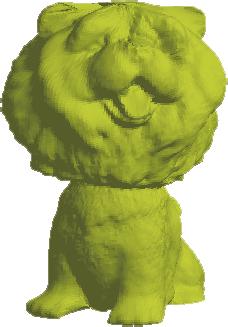

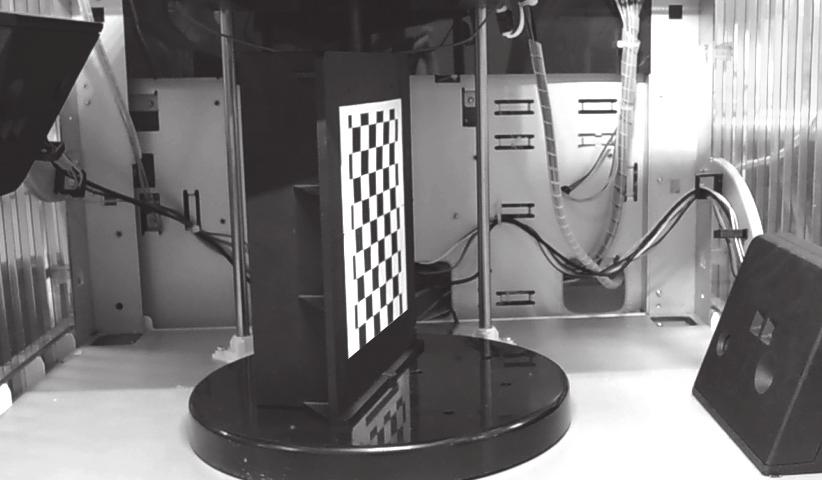

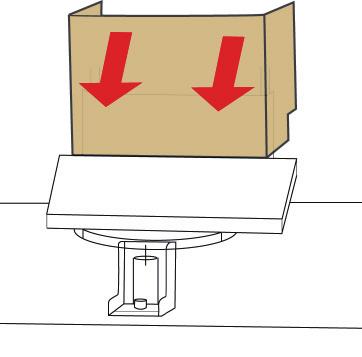

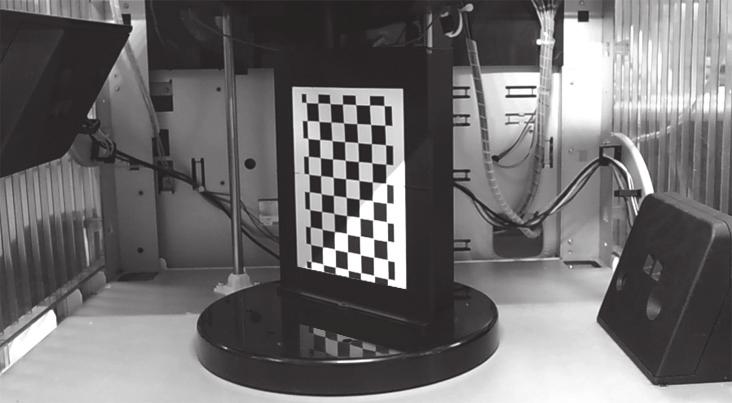

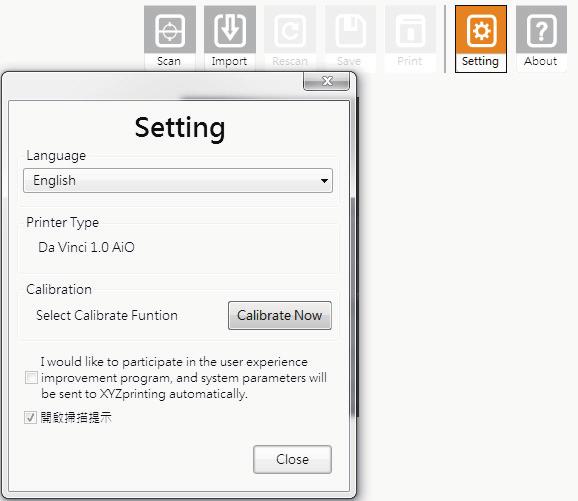

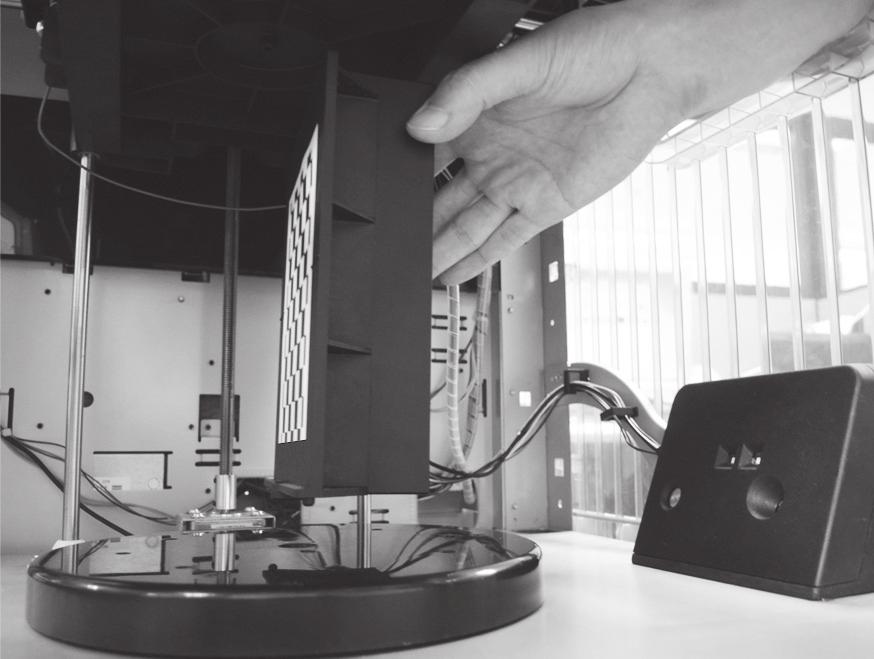

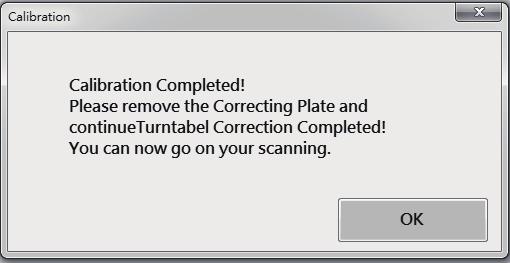

9 Kalibrera skanningsenheter Ursprunglig modell Skanningsresultat före kalibrering Skanningsresultat efter kalibrering Vid felaktiga skanningsresultat, följ stegen för hur man kalibrerar skanningsenheter: 1 Ta bort objektet från vridbordet 2 I XYZscan, välj "Setting" (Inställningar) > "Calibrate Now" (Kalibrera nu) 3 Vänta tills XYZscan visar instruktionerna för hur man kalibrerar plattans placering, placera plattan i mitten av vridbordet (med schackmönstret mot vänstra skannern och för in fliken (längst ned på kalibreringsplattan) i hålet på mitten av vridbordet), klicka sedan på "Calibrate now" (Kalibrera nu). 4 Vänta tills XYZscan och skrivaren har slutfört kalibreringen (cirka 7 minuter) Sid. 9 5 När XYZscan meddelar att kalibreringen är klar, ta bort kalibreringsplattan och klicka på "OK" för att slutföra. Du kan nu börja skanna.

10 Display och kontrollpanel För att kontrollera och underhålla skrivaren måste du styra vissa funktioner med knapparna på kontrollpanelen. Här är en översikt av knapparna: Gå uppåt Föregående meny/ Subtrahera (Stötvist läge)/ Försök igen Lägg till (Stötvist läge) Gå neråt Bekräfta val och inställningar/avsluta Startmeny Sid. 10

11 Översikt av funktioner Översikten nedan visar funktionerna som du kan öppna med kontrollpanelen på skrivaren. För en detaljerad beskrivning av varje funktion, se respektive sida. Startmeny Övermeny CHANGE CART (Byt patron) Undermeny LOAD FILAMENT (Ladda filament) Sida Sid.12 Sid.12 HOME AXES (Axlar startläge) UNLOAD FILAMENT (Ta bort fi lament) Sid.12 Sid.13 UTILITIES (Verktyg) JOG MODE (Stötvist läge) BUILD SAMPLE (Bygg prov) Sid.13 Sid.13 CALIBRATE (Kalibrera) Sid.14 CLEAN NOZZLE (Rengör munstycke) Sid.16 BUZZER (Summer) Sid.17 SETTINGS (Inställningar) AUTO HEAT (Automatisk uppvärmning) LANGUAGE (Språk) Sid.17 Sid.17 ENERGY SAVE (Energisparläge) Sid.17 RESTORE DEFAULT (Återställ standardvärden) Sid.17 STATISTICS (Statistik) Sid.18 INFO SYSTEM VERSION (Systemversion) CARTRIDGE STATS (Patron statistik) Sid.18 Sid.18 HELP (HJÄLP) Sid.18 MONITOR MODE (Bildskärmsläge) Sid.18 Sid. 11

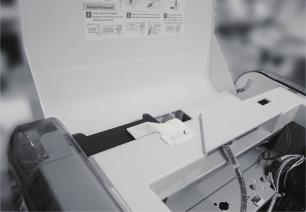

12 CHANGE CART (Byt patron) Denna funktion används när du vill installera, avinstallera eller byta patron. LOAD FILAMENT (Ladda filament) Installera först patronen på patronplatsen... 1 Ta bort fi lamentstopparen och tejpen. 2 Installera den nya filamentpatronen i den tomma platsen. 3 Placera och tryck in låsanordningen för att klicka patronen på plats. a b a c b 4 Tryck in fi lamentet genom styrhålet (a) in i hålet på extruderns (b) övre del. Obs! Filamentet laddas bättre när spetsen är klippt i en vinkel. Ladda sedan fi lament via kontrollpanelen på skrivaren... c c Tips! Ta tag i frigörningsreglaget vid insättning - det gör det enklare att trycka in filament i extrudern. 5 Välj "LOAD FILAMENT" (Ladda fi lament). 6 Vänta tills extrudern har värmts upp och laddat filament. 7 Kontrollera att munstycket matar ut filament och tryck sedan på "OK" för att återgå till huvudmenyn. UNLOAD FILAMENT (Ta bort filament) Ta först bort fi lament via kontrollpanelen på skrivaren... Obs! Utför alltid "UNLOAD FILAMENT" (Ta bort fi lament) enligt nedanstående beskrivning innan du ändrar patron. Klipp inte av fi lamentet. 1 Välj "UNLOAD FILAMENT" (Ta bort fi lament). 2 Vänta tills extrudern har värmts upp och ta sedan bort filamentet. Ta bort fi lamentet från extrudern när skärmen visas "PULLOUT FILAMENT" (Dra ut fi lament) 3 Dra försiktigt ut fi lamenten 4 från extrudern. Ta bort låsanordningen innan du tar ut patronen. Sid. 12

13 HOME AXES (Axlar startläge) "HOME AXES" (Axlar startläge) flyttar extrudern till det högra bakre hörnet, och utskriftsbädden till det översta läget. Axlar till startläget (home axes): Välj "YES" (Ja) för att fortsätta. JOG MODE (Stötvist läge) "JOG MODE" (Stötvist läge) används för att fl ytta extrudern och utskriftsbädden manuellt. För att fl ytta extrudern: 1. Välj "X-AXIS" (X-axel) (för att fl ytta höger och vänster) eller "Y-AXIS" (Y-axel) (för att fl ytta bakåt och framåt). 2. Välj önskad rörelse med och och tryck på (eller håll inne) eller för önskad riktning som extrudern ska fl yttas. Och tryck på [OK] för att avsluta. För att fl ytta utskriftsbädden, välj "Z-AXIS" (Z-axel) för att fortsätta. BUILD SAMPLE (Bygg prov) 3 utskriftsprover är inbyggda i skrivaren. Du kan starta dina första 3D-utskrifter med dessa prov. För att skriva ut ett prov: 1. Välj ett prov att skriva ut 2. Applicera lim på utskriftsbädden före utskrift. Det limmade området beror på det objekt som ska skrivas ut. 3. Välj "YES" (Ja) för att starta utskriften 4. Ta bort det utskrivna objektet när utskriften är klar och utskriftsbädden har sänkts ner. Sid Täck över utskriftsbädden (när sval) med en fuktig trasa i 2-3 minuter. Torka försiktigt av det fuktade limmet från utskriftsbädden med en fuktig trasa. (Använd skrapan för att ta bort limmet om nödvändigt.)

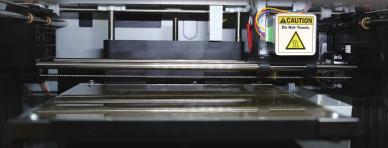

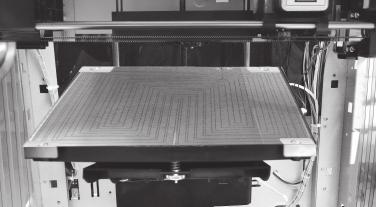

14 En plan utskriftsbädd är mycket viktig för konsekventa utskrifter. Utskriftsbädden är fabrikskalibrerad före leverans. Omkalibrering är endast nödvändigt vid utskrifter av låg kvalitet. CALIBRATE (Kalibrera) 1. Sök efter uppdateringar för firmware I XYZware, välj "About" (Om) > "Firmware Update" (Uppdatera firmware). 2. Aktivera kalibrering Välj "YES" (Ja) för att starta. Tryck på och för att bläddra i menyn om nödvändigt) 3. Vänta på detektering Vad gör "detekteringen": Skrivaren mäter avståndet mellan detekteringsstiftet och mätpunkterna 123 i hörnen på utskriftsbädden för att kontrollera att plattformen är plan. När höjden på de 3 punkterna inte överstiger ± 20 från varandra är utskriftsbädden plan A B 4. Kontrollera detekteringsresultatet på displayen Vad resultatet visar: [Detecting result] (Detekteringsresultat) kan visa följande: (1) "SUCCESS" (Lyckades) (Utjämning krävs inte) (2) "FAIL" (Misslyckades) (Utjämning baserat på värden för höjden krävs) [Point * ] (Punkt *) kan visa följande: (1) Ett värde (värdet indikerar höjdens punkt 123 ; högre värde indikerar högre detekterad punkt.) (2) "ERR" (Fel) (Detekteringsstiftet kunde inte kontakta mätpunkten) Möjliga resultat: "SUCCESS" (Lyckades) - redo för utskrift "ERR" (Fel) - rengöring och utjämning krävs "Fail" (Misslyckades) - utjämning krävs Hoppa över steg 5 och 6 och avsluta för att skriva ut. Sid. 14 Tryck på "OK" och fortsätt till steg 5 och 6 på nästa sida Tryck på "OK" och gå till steg 6 på nästa sida

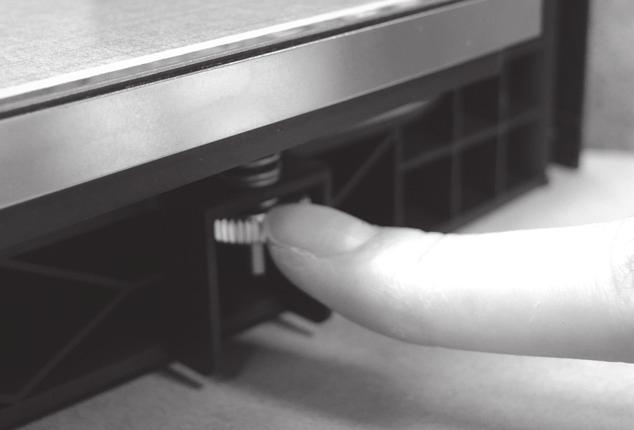

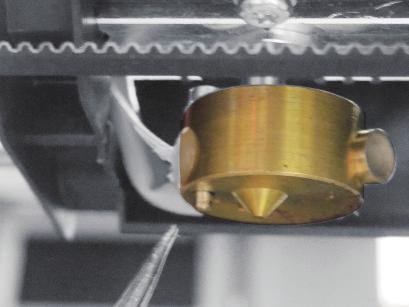

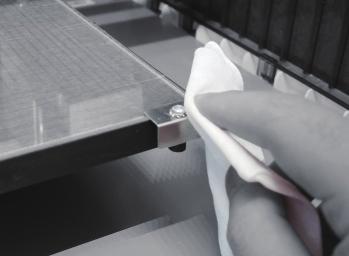

15 5. Rengöra detekteringsstiftet Välj "CLEAN NOZZLE" (Rengör munstycket) och borsta bort smält fi lament och damm från detekteringsstiftet när extrudern är uppvärmd. Rengör detekteringsstiftet med kopparborsten Aktivera "CLEAN NOZZLE" (Rengör munstycket): Välj "UTILITIES" (Verktyg) > "CLEAN NOZZLE (Rengör munstycket) > "YES" (Ja) Rengör de 3 mätpunkterna 6. Utjämna utskriftsbädden Vrid de 3 justeringsskruvarna på plats "a", "b", "c" under utskriftsbädden för att utjämna plattformen. 3 b c 2 a 1 Hur man justerar: Vrid medurs för höjning, moturs för sänkning. Om skruv A och B justeras kan det förskjuta diagonalen. (t.ex. om skruv B vrids till vänster leder det till att punkt 2 sänks.) Varje helvarv som vrids ändrar det visade värdet med 50. Tumregler: Justera värdet inom intervallen värden bör inte överskrida ±20 från varandra. När du är klar med justeringen, upprepa kalibreringen i steg 2. Sid. 15

16 CLEAN NOZZLE (Rengör munstycke) Med tiden kan kolavlagringar eller filamentdamm byggas upp i munstycket, vilket kan minska prestandan. Det rekommenderas att rengöra munstycket med 25 timmars intervall efter utskrifter. Du kan även testa att rengöra munstycket när kalibreringen av utskriftsbädden visar "ERR" (Fel) eller det fi nns rester på dina utskrifter. För att rengöra munstycket: 1. Välj "YES" (Ja) för att starta. 2. Vänta tills extrudern värmts upp och fl yttas fram, och skärmen visar "READY FOR CLEAN" (Redo för rengöring) 3. Rengör ytan på munstycket med kopparborsten. 4. Håll rengöringstråden med tängerna och dra försiktigt tråden genom munstyckets öppning. 5. Välj "OK" för att återgå. Sid. 16

17 BUZZER (Summer) När summern är på kommer en ljudsignal att ljuda från printern när en knapp trycks in, ett utskriftsjobb är klart eller då ett problem detekteras. Summern är aktiverad som standard. För att stänga av summern (buzzer): Välj "OFF" (Av) och tryck på "OK" för att ändra inställningen. AUTO HEAT (Automatisk uppvärmning) När "AUTO HEAT" (Automatisk uppvärmning) är på värms extrudern och utskriftsbädden upp efter påslagning. Detta bidrar till att väntetiden förkortas vid uppvärmning av skrivaren för utskrift. Detta läge innebär däremot att skrivaren har en något högre strömförbrukning. "AUTO HEAT" (Automatisk uppvärmning) är inaktiverat som standard. För att slå på funktionen: Välj "ON" (På) och tryck på "OK" för att ändra inställningen. LANGUAGE (Språk) Du kan växla språket på skrivarens display mellan engelska och japanska. Engelska är standardspråket. För att växla till japanska: Välj " ニホンゴ " och tryck på "OK" för att ändra inställningen. ENERGY SAVE (Energisparläge) Lysdioder är installerade i tryckkammaren. För att spara energi kommer belysningen att slockna efter 3 minuter i vänteläget (visas "03M" på displayen) som standard. För att välja en längre tidsintervall: Välj "06M" (för att stänga av belysningen efter 6 minuter) eller "OFF" (Av) (för att aldrig stänga av lysdioderna) och tryck på "OK" för att ändra inställningen. RESTORE DEFAULT (Återställ standardvärden) Alla inställningar kan återställas till fabriksinställningarna med ett par enkla klick. För att återställa alla inställningar samtidigt: Välj "YES" (Ja) och tryck på "OK" för att återställa dem. Sid. 17

18 STATISTICS (Statistik) I "STATISTICS" (Statistik) kan du kontrollera ackumulerad utskriftstid och senaste utskriftstid. SYSTEM VERSION (Systemversion) Firmware-versionen visas här. För en stabil utskriftsprestanda rekommenderas det att hålla din fi rmware uppdaterad. För att söka efter fi rmware-uppdateringar, gå till XYZscan/XYZware. CARTRIDGE STATS (Patron statistik) "CARTRIDGE STATISTICS" (Patron statistik) visar information om patronnivån (se "REMAINING" (Återstående)) och kapacitet, färg och material på filamentet. Tryck på för att läsa den andra sidan. HELP (HJÄLP) URL:n till XYZprintings webbplats hittas här. Du kan gå till webbplatsen för senaste information, produktdokument, självstudier med mera. MONITOR MODE (Bildskärmsläge) Bildskärmsläget visar temperaturen på extrudern och utskriftsbädden (se "PLATFORM" (Plattform)). Extruden och plattformen värms upp för utskrift och kalibrering av utskriftsbädden och när "AUTO HEAT" (Automatisk uppvärmning) är på. Se nedan för delarnas drifttemperatur i olika lägen. Objekt Automatiskt uppvärmningsläge Utskrift/kalibrering av utskriftsbädd Extruder Plattform (utskriftsbädd) Sid. 18

19 Supportinformation Felsökningsinstruktionerna kan hjälpa dig att lösa problemet. Om felet kvarstår, vänligen kontakta kundtjänst för hjälp. Teknisk hjälp Webbplats: E-post: USA - supportus@xyzprinting.com EU - supporteu@xyzprinting.com Övriga regioner - support@xyzprinting.com När ett fel inträffar, se servicekoden som visas på skrivaren och/eller i programvaran, och kontrollera nedanstående förslag för felsökning Symptom Utskriftsbädden har uppvärmningsproblem Patron 1 chipfel Patron 1 chipfel Utskriftsbädden har uppvärmningsproblem Åtgärd Servicekod Servicekod Symptom Åtgärd Starta om skrivaren Patron 1 tom Byt ut patron 1 före utskrift. Ta ut och installera patron 1 igen eller byt till en ny patron. Ta ut och installera patron 1 igen eller byt till en ny patron. Kontrollera anslutningar, starta om skrivaren X-axelrörelse avvikelser Y-axelrörelse avvikelser Z-axelrörelse avvikelser Kontrollera motor-/ sensoranslutningar. Kontrollera sensorposition. Kontrollera motor-/ sensoranslutningar. Kontrollera sensorposition. Kontrollera motor-/ sensoranslutningar. Kontrollera sensorposition. Kontakta kundsupporten omedelbart. Kontrollera att SD-kortet är korrekt isatt Extruder uppvärmningsproblem 1 Kontrollera anslutningar, starta om skrivaren. Felaktiga rörelser för vridbordet Utskriftsbädden har uppvärmningsproblem Kontrollera anslutningar, starta om skrivaren Internt lagringsfel Extruder uppvärmningsproblem 1 Kontrollera anslutningar, starta om skrivaren Minnesfel Starta om skrivaren Patron 1 är inte installerad Installera/installera om patron Patron 1 tom Starta om skrivaren Kalibreringsfel Justera kalibreringsplattan - se till att plattan är placerad korrekt (se "Kalibrera skanningsenhet" för information) Fel på vänster skanningslaser Fel på höger kamera Starta om skrivaren. Fel vid kalibrering av vridbord Fel på vänster kamera Starta om skrivaren. Lagringsfel vid kalibrering Anslutningsfel mellan Skanningsfel på höger laser Starta om skrivaren datorn (PC) och skrivaren Starta om skrivaren. Starta om skrivaren. Starta om skrivaren. Återanslut datorn (PC) till skrivaren eller hotplug-anslut kabeln mellan skrivaren och datorn (PC). Felmeddelande Åtgärd Skrivaren hanterar en annan åtgärd Försök igen efter att alla åtgärder är slutförda. Kontrollera även informationen som visas på skrivarens display. Kan inte uppdatera skrivarens firmware (inbyggda program) Kontrollera Internetanslutning/uppdatera fi rmware (inbyggd programvara) senare. Filament 1 fastnat Ta bort och ladda patron 1 igen och rengör munstycket. Filament 1 laddningsproblem Ta bort och ladda patron 1 igen. Filament 1 installationsproblem Ta ut och installera patron 1 igen eller byt till en ny patron. Övre luckan öppen Stäng den övre luckan. Filament 1-nivå låg: 30m kvar Byt ut patron 1 när nödvändigt. Filament 1-nivå låg: 5 m kvar Byt omedelbart ut patron 1. Obs! Spara allt förpackningsmaterial och skicka produkten i dess originalförpackning vid garantianspråk. Vid packning och sändning av produkten utan medföljande förpackningsmaterial kan den skadas under transporten, vilket kan orsaka avgiftsbelagda serviceavgifter. Sid. 19
