1 PM Geteknik Lyrestads Klckarbl 5:20 Mariestads Kmmun Datum: Uppdragsnummer: Upprättad av: Emil Svahn, Jhan Ericssn

2 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik INNEHÅLL 1 UPPDRAG ORIENTERING GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET STABILITET RADON SÄTTNINGAR GRUNDLÄGGNING SCHAKTNING AVSEENDE FÖRORENINGAR SAMMANTAGEN BEDÖMNING... 9 BILAGOR (10)

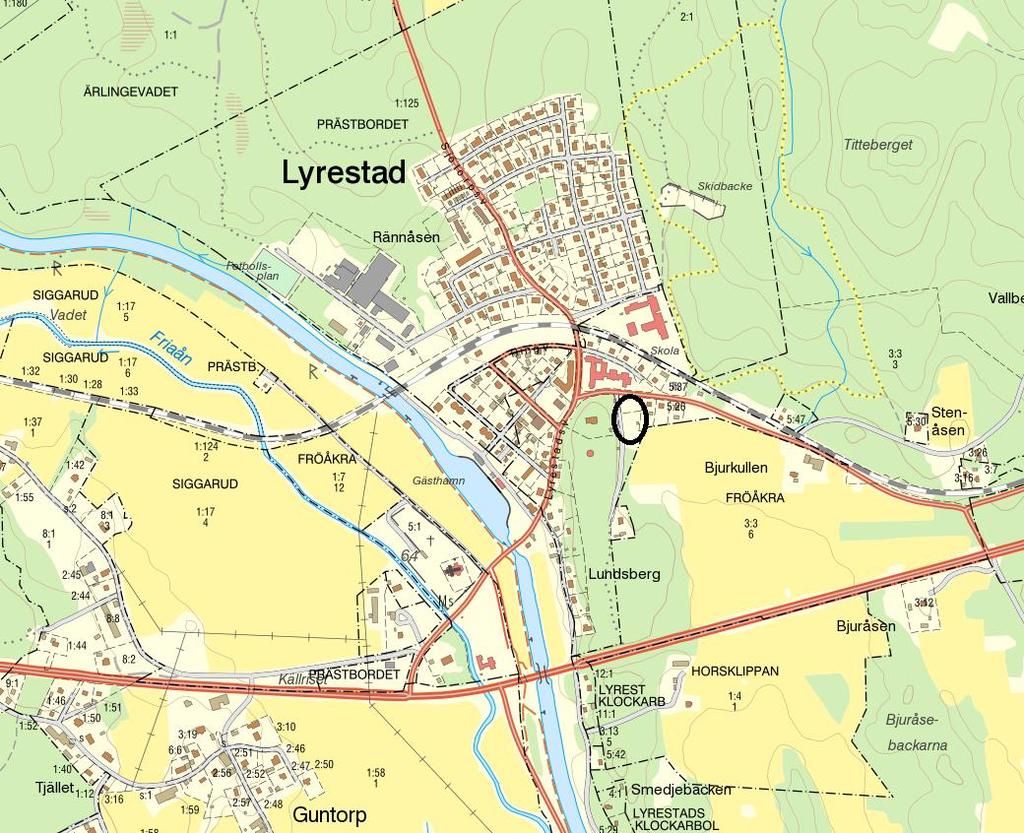

3 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik UPPDRAG Mitta AB har på uppdrag av PE Arkitektur utfört en översiktlig geteknisk undersökning inför nybyggnatin av bstäder i 1-2 plan inm fastigheten. Syftet med undersökningen var att utreda de getekniska förhållandena inför planerad byggnatin samt framtagande av en ny detaljplan. 2 ORIENTERING Undersökningsmrådet är beläget i södra utkanten av Lyrestad, cirka 17 km nrdöst m Mariestad. Det aktuella mrådet är beläget 100 meter sydväst m Kinnekullebanan ch 300 meter nrdöst m Göta Kanal. Läget för planerad byggnatin samt de undersökta punkternas lägen framgår av bifgad ritning G1. Orienteringskarta 3 (10)

4 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genmfördes av Jnas Nilssn ch Jerker Jhanssn. Den består av följande undersökningar: Trycksndering i 8 punkter (brrvagn typ GM 50 Cmbi) CPT-sndering i 3 punkter Tagning av störda jrdprv med skruvbrr i 7 punkter Mntering av 2 st grundvattenrör Radnmätning i 2 punkter med s.k. ROAC-detektrer Registrering av vattenytr Inmätning av brrpunkterna har utförts med GPS i krdinatsystem SWEREF ch höjdsystem RH De upptagna jrdprverna har undersökts på Mittas getekniska labratrium i Skövde. Undersökningarna har mfattat bestämning av jrdart, tjälfarlighetsklass, materialtyp ch vattenkvt. Resultatet av fält- ch labratrieundersökningarna framgår av bifgade ritningar G1 G2 samt i prvtabell, CPT utvärdering ch radnrapprt. 4 (10)

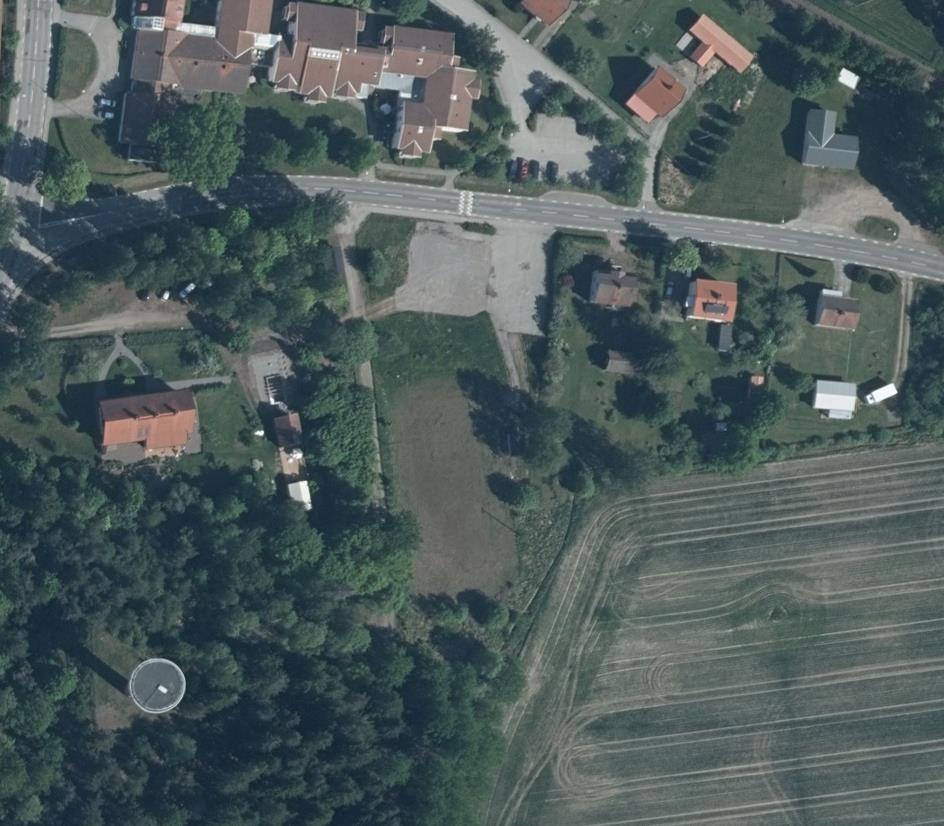

5 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik MARKFÖRHÅLLANDEN Undersökningsmrådet sm mfattar en yta m ca 0,4 hektar utgörs idag huvudsakligen av gräsytr. Södra delen av fastigheten består idag av en bllplan ch nrra delen har tidigare varit bebyggd med en samlingslkal. Markytan inm mrådet sluttar huvudsakligen lätt åt söder, de avvägda nivåerna vid brrhålen varierade mellan +67,5 ch +67,9. Stra väster m mrådet finns en höjd där berg i dagen förekmmer. Jrden består direkt under ytskiktet överst huvudsakligen av silt ch sand, härunder följer siltig lera sm via friktinsjrd vilar på för utförda snderingar fast btten trligen mrän, blck eller berg. Ytskiktet består i brrhål 1, 3, 4 ch 6 av fyllning innehållande grus ch sand ner till mellan 0,3 ch 0,8 meter. I brrhål 8, 9 ch 10 bestd ytskiktet av fyllning huvudsakligen innehållande mulljrd, silt ch sand ner till mellan 0,2 ch 0,7 meter. Underliggande fyllning i brrhål 4 bestd av lera, grus, sand ch silt ner till 0,7 meter. I brrhål 3, 4, 6 ch 8 påträffades ett skikt innehållande rganiskt material direkt under fyllningen, trligtvis ursprunglig markyta. Detta material måste utskiftas innan grundläggning. Härunder följer huvudsakligen sand ch silt ner till mellan 1,5 ch 2,7 meter under markytan. Underliggande jrd utgörs av finsediment såsm silt ch lera sm direkt eller via skikt av friktinsjrd vilar på för utförda snderingar fast btten. Leran bedöms sm lös halvfast lagrad ch har en mäktighet understigande 6 meter. Utförda snderingars nedträningsdjup varierade inm mrådet mellan 1,4 ch 7,8 meter. Utdrag ur SGU:s jrdartskarta 5 (10)

6 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik GRUNDVATTEN Vid undersökningstillfället påträffades de fria grundvattenytrna i de öppna rören vid brrhål 4 ch 9 på nivåerna +66,6 resp. +66,2 (mtsvarande 1,0 resp. 1,6 meter under markytan). 6 TJÄLFARLIGHET Jrden inm mrådet bedöms huvudsakligen tillhöra tjälfarlighetsklass 4 ch materialtyp 5A enligt AMA Anläggning. 7 STABILITET 8 RADON Inga stabilitetsprblem förekmmer inm eller i anslutning till planmrådet. Det föreligger heller ingen risk för ersin, ras eller blckutfall. Radnmätning har utförts i två punkter med s.k. ROAC detektrer. Mätvärdena uppgår till 11 resp. 4 kbq/m 3. Detta betyder att marken skall klassas sm lågradnmark, sm ligger i intervallet <10 kbq/m 3, vilket innebär att inga radnskyddande åtgärder krävs. 6 (10)

7 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik SÄTTNINGAR Någn sättningsundersökning har ej utförts. Enligt utvärderade CPTsnderingar är underliggande lera överknsliderad. Det ska beaktas att belastningsökning sm ger upphv till sättningar kan förutm belastning från byggnad även utgöras av fyllning ch/eller rsakas av grundvattensänkning. Eempelvis ger 1 m grundvattensänkning upphv till en belastningsökning mtsvarande 10 kpa. Lerans dränerade skjuvhållfasthet har bestämts utifrån utvärderade CPTsnderingar ch uppmätts till mellan 13 ch 68 kpa. Den naturliga vattenkvten i leran varierar i upptagna jrdprver mellan 22 ch 54%. Knflytgränsen ligger i upptagna jrdprver mellan 54 ch 63% BH4 2 BH6 3 BH Valt Värde 6 Sammanställning över lerans dränerade skjuvhållfasthet, utvärderad ur utförda CPT-snderingar 7 (10)

8 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik GRUNDLÄGGNING Grundläggning av byggnader kan utföras på frstskyddad nivå med sulr, alternativt förstyvad bttenplatta, på väl packad fyllning (sedan allt rganiskt material brttagits). Grundläggning kan utföras enligt SS-EN Geteknisk kategri GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 40 kpa i befintlig markyta. Grundsulr får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för knstruktinen. Vidare ska belysas att jrden är ersinbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA Anläggning. Getetil på schaktbtten sm materialskiljande lager förrdas. Innan fyllning skall schaktbtten besiktigas av getekniskt sakkunnig. 11 SCHAKTNING Schaktning i friktinsjrd kan över grundvattenytan ske med en släntlutning av 1:1,5. Vid schaktning under grundvattenytan ch samtidig länshållning av schakten finns risk för ersin ch bttenuppluckring. Eftersm det kan bli aktuellt med schaktning ch återfyllning under grundvattennivån krävs att detta studeras ch planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jrd finns risk för ytuppmjukning ch utflytning av slänter vid vattenövermättnad på grund av t.e. regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. All schaktning skall utföras enligt handbken Schakta Säkert (Svensk Byggtjänst, SGI/SBUF 2015). 8 (10)

9 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik AVSEENDE FÖRORENINGAR I samband med den getekniska undersökningen uttgs prver på jrd ch grundvatten. Prverna skickades för miljöanalys till Eurfins Envirnment avseende BTEX, alifater, armater, PAH, metaller ch PFAS. Uttagna prver avseende PFAS i jrd ch grundvatten är under labratriets rapprteringsgräns. I BH1 ch BH9 påfinns kadmium överskridande Naturvårdsverkets nivå för mindre än ringa risk. Vilket betyder att återanvändning av dessa massr behöver föregås av en anmälan till tillsynsmyndigheten. I grundvatten har nickel i måttliga kncentratiner bserverats i BH6. Zink har uppmätts i höga halter i BH6 enligt SGU:s bedömningsgrunder för grundvatten. Uppmätta kncentratiner i grundvatten bedöms ej föranleda vidare undersökningar eller åtgärder. Se bilaga 6 ch 7 för analysresultat ch analysrapprter. 13 SAMMANTAGEN BEDÖMNING Det skall bserveras att undersökningen är översiktlig. Detaljerade undersökningar kan krävas inför byggnatin. Ledningar bör sm regel kunna läggas i naturligt lagrad jrd på en grusbädd enligt AMA Anläggning. På grund av sättningsrisker ska uppfyllning minimeras eller undvikas. Fyllning får inte utföras med eller mt tjälad jrd. Innan fyllning bör schaktbtten besiktigas av getekniskt sakkunnig. De getekniska förhållandena bedöms vara av sådan karaktär att de ej hindrar pågående detaljplanearbete. Mitta Geteknik Vatten & Miljö Skövde Jhan Ericssn Emil Svahn 9 (10)

10 Lyrestads Klckarbl 5:20, Mariestads kmmun PM Geteknik BILAGOR Bilaga 1 - Ritning G1 (Brrplan) Bilaga 2 - Ritning G2 (Sektiner) Bilaga 3 - Prvtabell Bilaga 4 CPT-Utvärderingar Bilaga 5 Radnrapprt Bilaga 6 Analystabell Bilaga 7 Analysrapprter Bilaga 8 - SGF:s Beteckningsblad 10 (10)
