Kökskranen Jack serverar vanligt, kylt samt kolsyrat -vatten.

Transkript

1 Carbonatorn och kolsyran placeras under bänken i köket. CO 2 flaska på 3,75 kg ger ca; 1500L kolsyrat vatten HxD : 64x14cm Kökskranen Jack serverar vanligt, kylt samt kolsyrat -vatten. Några av våra fristående kranar som även kan servera vin & öl. Köksblandare med CO 2 År 2005 lanserade vi vår första köksblandare som kunde servera kolsyrat vatten. Idag har vi Norra Europas bredaste utbud. Våra kökskranar skiljer sig markant från andra modeller. Kökskranen Catherine serverar vanligt-, samt kylt kolsyrat vatten. Serverar iskallt kolsyrat vatten, samt iskallt vatten ( Jack ) Vattnet flödar rakt ner ur tappen inte rakt fram ur ett rör. Kan placeras på alla diskbänkar / skivor Fyller enkelt och snabbt upp karaffer / flaskor En fyllning av kolsyreflaskan ger liter kolsyrat vatten. Carbonator En Carbonator är namnet på själva maskinen som kolsyresätter en produkt. Carbonatorns kapacitet avgör hur mycket kolsyra det blir tex. i vatten samt hur stor mängd som kan tappas ur en kran. För att en Carbonator Ska kunna carbonisera tex. vatten bra, bör vattnet kylas först. Alla våra Carbonatorer 2 är professionella och kyler vattnet innan det carboniseras För att en Carbonator ska kunna producera kolsyrat vatten måste Koldioxid tillsättas ( kopplas in i Carbonatorn ) som sedermera blir kolsyra i vattnet. Våra större carbonatorer som tex. Sottobanco kan även servera öl eller cider samt placeras i ett angränsande utrymme. 1. Kolsyra ingår i vissa modeller. Dock är alla Sodabutler kompatibla med de flaskor som finns på marknaden. 2. Carbonator Family kyler ej vattnet. Carbonator Sottobanco placeras < 6m från tappen tex, i källaren eller i ett förråd. 1

2 Professionell dryckesutrustning Scandinavia Dispensing system är ledande totalleverantör av professionell dryckesutrustning.vi grundades 1991 och är idag Norra Europas största handelsplats för professionell dryckeshantering med marknadens absolut bredaste sortiment. Våra kunder är förutom stora och små bryggerier, ABB,TV4 SKANSKA, Försvarsmakten, Kustbevakningen, Kockums, Riksbanken, mm. Nu vänder vi oss även till privatpersoner. - Välkomna till en helt ny värld av funktionella anläggningar som serverar allt från kolsyrat vatten till Vin och Öl. Vi skapar trender samt nytänkande. Electrolux Sommaren 2004 kontaktade vi Anders Johanssen, produktchef på Electrolux. Vi presenterade våra Carbonatorer och kläckte idén med kolsyrat vatten i Kylskåp. Våren 2006 lanserades det första kylskåpet Source med kolsyrat vatten på den Svenska marknaden. Världens första köksblandare för kolsyrat vatten År 2005 introducerade vi världens första köksblandare för kolsyrat vatten, Catherine. Vi var före vår tid och produkten fick ett svalt mottagande av press och återförsäljare. Idag är vi marknadsledare och ämnet har blivit ett av dom hetaste i media. I år lanserar vi nästa Världsnyhet Sodabutler Jack är den första blandaren som serverar kylt samt kylt kolsyrat vatten! Blandaren är mycket gedigen och passar även utmärkt i storkökshushåll / Restauranger. Köksblandaren har fyra olika vattenalternativ, och den lilla smidiga carbonatorn får plats i ett underskåp Kolsyra Vi har valt att inte anpassa våra produkter till en flasktyp för koldioxid ( kolsyra ). Alla våra produkter är kompatibla med de standard flaskor som finns på marknaden. Genom våra samarbetspartner som Air Liquide och YARA kan ni som kund ansluta kolsyreflaskor som ger över liter / fyllning! Carbonator ı Sodabutler ı Beerbar är registrerade varumärken Produkterna Oavsett om man väljer en Catehrine eller vår nya blandare jack, så genomsyras produkterna av en mycket hög kvalitet. Hela sortiment är resultatet av lång erfarenhet, nytänkande och högteknologiskt precisions arbete. De noga och exakta valet av material i produkterna, samt den precisa tillverkningen, borgar för en överlägsen funktionalitet, design och tillförlitlighet. Produkterna nyttjas professionellt av Restauranger och Hotell Världen över. Kolsyra ditt eget vatten med en Carbonator Sodabutler är samlingsnamnet på professionella Carbonatorer som på ett miljöriktigt sätt, kolsyresätter Ert dricksvatten i hemmet eller på kontoret. Vi har en Sodabutler som täcker allas behov och som dessutom är enkla att eftermontera i befintliga miljöer. Våra nya modeller för 2009 kan anpassas efter eget behov. Dom flesta modeller går att kombinera med kranar ur vårt sortiment och kombinations möjligheterna blir oändliga. Carbonator serien ansluter du dessutom enkelt till valfri storlek på kolsyreflaska efter just Ert behov. Hela Sodabutler serien tar vatten via en T- koppling från befintlig vattenledning. Vattnet leds in i Carbonatorn där det först kyls ner till 4 C. Sedan carboniseras vattnet ( kolsyresätts ) och serveras. Kolsyran sitter kvar längre om vattnet är kallt, därför har alla våra anläggningar inbyggt kylaggregat. Med en position som norra Europas största e-handelsplats av professionell dryckeshantering anser vi att vi har ett ansvar för den miljö vilken under vår tid på jorden till stor del vilar i människans händer. Vår ambition som företag är att beakta och värna om den miljö vi har till låns för att överlämna den till nästa generation, i så gott skick vi förmår. All produkter är tillverkade av Världsledande producenter med minst 1 års produktgaranti. Vi är generalagent för ISO cert & 9001 Celli.SpA, en av Världens största producenter av professionell dryckesutrustning. 2

3 Art.nr : 967 Sodabutler Catherine 50L/hr Köksblandare med kolsyrat vatten. Köksblandaren som förutom fungerar som en vanlig köksblandare, även levererar lätt kolsyrat vatten från befintlig vattenledning. Catherine ersätter helt enkelt din vanliga blandare. Det kolsyrade vattnet kommer ur en rostfri tapp, för bästa resultat. Egenutvecklad produkt Ersätter er vanliga blandare i köket Kopplas till befintlig vattenledning Lätt kolsyrat vatten ur kranen Carbonatorn får ledigt plats i underskåpet Producerar upp till L CO2 / fyllning! Miljövänlig! Köksblandaren ger dig : - Varmt vanligt vatten - Kallt vanligt vatten - Kolsyrat vatten Mått på blandaren H x D : 250 x 270 mm Genomföring : 30mm Art.nr : 967 Art. : Sodabutler Catherine 50L/hr Höjd Catherine : 250mm (Totalhöjd med tappkran.) Carbonator : Family Mått HxBxD : 200x200x200mm Kyleffekt : 40W vid produktion Spänning : 230V Kylning : Kolsyrat vatten : 50L/hr ( 125st 40cl glas ) Kylt vatten : Termostat : Kompressor : Vikt : 3,2 kg Filter : Som tillbehör Ljudnivå vid carbonisering : 73dB Ljudnivå vid stand by : 0dB : 3

4 Art.nr : 601 Sodabutler Catherine 16L/hr Köksblandare med kylt kolsyrat vatten. Nu är den här köksblandaren som förutom fungerar som en vanlig köksblandare även levererar iskallt kolsyrat vatten från befintlig vattenledning. Catherine ersätter helt enkelt din vanliga blandare. Det kolsyrade vattnet kommer ur en rostfri tapp, för bästa resultat. Art.nr : 601 Art. : Sodabutler Catherine 16L/hr Höjd Catherine : 250mm (Totalhöjd med tappkran.) Carbonator : Jolly Mått HxBxD : 450x260x280mm Kyleffekt : 120W vid produktion Spänning : 230V Kylning : Luftkyld ( avser kylning av vattnet ) Kolsyrat vatten : 16L/hr ( 40st 40cl glas ) Kylt vatten : 20l/hr Termostat : Ja Kompressor : Luftkyld 1/12hp Vikt : 21,2 kg Filter : Som tillbehör Övrigt : Carbonatorn och Co2 flaskan kan placeras upp till 1 m. från själva vattentappen Egenutvecklad produkt Ersätter er vanliga blandare i köket Kopplas till befintlig vattenledning Iskallt kolsyrat vatten ur kranen Carbonatorn får ledigt plats i underskåpet Producerar upp till L CO2 / fyllning! Miljövänlig! Köksblandaren ger dig : - Varmt vanligt vatten - Kallt vanligt vatten - Kylt kolsyrat vatten, alternativt -Kylt vatten Mått på blandaren H x D : 250 x 270 mm Genomföring : 30mm 4

5 Sodabutler Jack - köksblandare med kylt och kylt kolsyrat vatten. Jack är årets absoluta köksnyhet som har allt, blandaren ersätter ordinarie köksblandare i ert kök och serverar kylt samt kylt kolsyrat vatten! Blandaren är mycket gedigen och passar även utmärkt i storkökshushåll / Restauranger. Ersätter er vanliga blandare i köket Kopplas till befintlig vattenledning Iskallt kolsyrat vatten ur kranen Carbonatorn får ledigt plats i underskåpet Producerar upp till L CO2 / fyllning! Miljövänlig! Köksblandaren ger dig 4 olika vattenval : - Varmt vanligt vatten - Kallt vanligt vatten - Kylt kolsyrat vatten (4 Vol %) - Kylt vatten Mått H x D : 410 x 195 mm Genomföring : 35mm Art.nr : 965 Art.nr : 965 Art. : Sodabutler Jack 16L/hr Höjd Jack : 450mm Carbonator : Jolly Mått HxBxD : 450x260x280mm Kyleffekt : 120W vid produktion Spänning : 230V Kylning : Luftkyld ( avser kylning av vattnet ) Kolsyrat vatten : 16L/hr ( 40st 40cl glas ) Kylt vatten : 20l/hr Termostat : Ja Kompressor : Luftkyld 1/12hp Vikt : 21,2 kg Filter : Som tillbehör Övrigt : Carbonatorn och Co2 flaskan kan placeras upp till 1 m. från själva vattentappen 5

6 ÅF Sodabutler Easy Tappkran med klass. Art.nr : 490/944 Italiensk design med överlägsen funktionalitet och kvalité. Easy krom är en ståtlig, graciös och kompromisslös kran. Easy kopplad till vår unika Carbonator producerar och levererar den kylt kolsyrat vatten direkt från Er ordinarie kallvattenledning. Sveriges kranvatten håller Världsklass så varför köpa vatten på flaska? En kolsyreflaska ger upp till L kolsyrat vatten. Placera kranen direkt på diskbänken, bredvid ordinarie blandaren, och ni har alltid tillgång till kolsyrat vatten! - Easy serverar iskallt kolsyrat vatten med klass. - Fyller karaffer lekande lätt -Hög kapacitet - Välj lämplig Carbonator för ert behov Art. 490: 40st 40cl glas i timmen Art. 944: 375st 40cl glas i timmen Art.nr : 490 Art. : Sodabutler Easy 16L/hr Höjd Easy : 480mm (Totalhöjd med tappkran.) Carbonator : Jolly Mått HxBxD : 450x260x280mm Kyleffekt : 120W vid produktion Spänning : 230V Kylning : Luftkyld ( avser kylning av vattnet ) Kolsyrat vatten : 16L/hr ( 40st 40cl glas ) Kylt vatten : 20l/hr Termostat : Ja Kompressor : Luftkyld 1/12hp Vikt : 21,2 kg Filter : Som tillbehör Övrigt : Carbonatorn och Co2 flaskan kan placeras upp till 1 m. från själva vattentappen Art.nr : 944 Art. : Sodabutler Easy 150L/hr Höjd Easy : 480mm (Totalhöjd med tappkran.) Carbonator : Sottobanco TE15 Mått HxBxD : 595x335x335 mm Kyleffekt : 210W Spänning : 230V Kylning : Vattenkylning i slutet system Kolsyrat vatten : 150L/hr ( 375st 40cl glas ) Kylt vatten : 200L/hr Max kap.2prd : 78L/hr ( avser kylt kolsyrat vatten & kylt vatten ) Termostat : Ja Cirk.pump : Ja Kompressor : Luftkyld 1/5hp Vikt : 25 kg Filter : Som tillbehör Övrigt : Carbonatorn och Co2 flaskan kan placeras upp till 6 m från själva vattentappen. Vattnet kyls hela vägen fram till tappen i slutet system 6

7 ÅF Sodabutler Push Klassiker med ställbart flöde. Art.nr : 909/943 Push är en klassiker som återfinns bland tals Restauranger över hela Världen. Kranen mäter 230mm på höjden och är en engrepps kran, det vill säga du fyller glaset med en hand. Glaset pressas mot den blå bygeln vid fyllning. Den rustika designen gör att den passar in i storköksmiljöer, caféer, offentliga miljöer men även i ett modernt kök för privatpersoner. Vattenkranen är 230mm hög och 90mm djup. Serverar iskallt kolsyrat vatten Nedsänkt spillbricka i rostfritt medföljer (200x200mm) Välj Carbonator för anpassad kapacitet 16L/hr el. 150L/hr Lättinstallerad får plats i vanliga underskåp. Passar alla standardflaskor för kolsyra som finns på marknaden En 3,5 kg kolsyreflaska ger över liter på en fyllning. - Välj lämplig Carbonator för ert behov Art. 909: 40st 40cl glas i timmen Art. 943: 375st 40cl glas i timmen Art.nr : 909 Art. : Sodabutler Push 16L/hr Höjd Push : 230mm Carbonator : Jolly Mått HxBxD : 450x260x280mm Kyleffekt : 120W vid produktion Spänning : 230V Kylning : Luftkyld ( avser kylning av vattnet ) Kolsyrat vatten : 16L/hr ( 40st 40cl glas ) Kylt vatten : 20l/hr Termostat : Ja Kompressor : Luftkyld 1/12hp Vikt : 21,2 kg Filter : Som tillbehör Övrigt : Carbonator och Co2 flaskan kan placeras upp till 1 m. från själva vattentappen Finns även med inbyggd spillbricka Art.nr : 943 Art. : Sodabutler Push 150L/hr Höjd Push : 230mm Carbonator : Sottobanco TE15 Mått HxBxD : 595x335x335 mm Kyleffekt : 210W Spänning : 230V Kylning : Vattenkylning i slutet system Kolsyrat vatten : 150L/hr ( 375st 40cl glas ) Kylt vatten : 200L/hr Max kap.2prd : 78L/hr ( avser kylt kolsyrat vatten & kylt vatten ) Termostat : Ja Cirk.pump : Ja Kompressor : Luftkyld 1/5hp Vikt : 25 kg Filter : Som tillbehör Övrigt : Carbonator och Co2 flaskan kan placeras upp till 6 m från själva vattentappen. Vattnet kyls hela vägen fram till tappen i slutet system 7

8 Sodabutler Tiffany funktionalitet och design i Världsklass. Tiffany serverar iskallt kolsyrat vatten samt iskallt vatten. - Justerbart flöde - Lätt att fylla karaffer - Hög kapacitet - Tiffany modellen kan även servera fatöl. (940) Art.nr : 939/940 Vattenkranen är 400mm hög med en fotbredd 70mm. Nedsänkt spillbricka i rostfritt medföljer (200x200mm) Välj Carbonator för anpassad kapacitet 16L/hr el. 150L/hr Lättinstallerad får plats i vanliga underskåp. Passar alla standardflaskor för kolsyra som finns på marknaden En 3,5 kg kolsyreflaska ger över liter på en fyllning. - Välj lämplig Carbonator för ert behov Art. 939: 40st 40cl glas i timmen Art. 940: 375st 40cl glas i timmen Art.nr : 939 Art. : Sodabutler Tiffany 16L/hr Höjd Tiffany : 531mm (Totalhöjd med tappkran.) Carbonator : Jolly Mått HxBxD : 450x260x280mm Kyleffekt : 120W vid produktion Spänning : 230V Kylning : Luftkyld ( avser kylning av vattnet ) Kolsyrat vatten : 16L/hr ( 40st 40cl glas ) Kylt vatten : 20l/hr Termostat : Ja Kompressor : Luftkyld 1/12hp Vikt : 21,2 kg Filter : Som tillbehör Övrigt : Carbonatorn och Co2 flaskan kan placeras upp till 1 m. från själva vattentappen Art.nr : 940 Art. : Sodabutler Tiffany 78L/hr Höjd Tiffany : 531mm (Totalhöjd med tappkranarna.) Carbonator : Sottobanco TE15 Mått HxBxD : 595x335x335 mm Kyleffekt : 210W Spänning : 230V Kylning : Vattenkylning i slutet system Kolsyrat vatten : 150L/hr ( 375st 40cl glas ) Kylt vatten : 200L/hr Max kap.2prd : 78L/hr ( avser kylt kolsyrat vatten & kylt vatten ) Termostat : Ja Cirk.pump : Ja Kompressor : Luftkyld 1/5hp Vikt : 25 kg Filter : Som tillbehör Övrigt : Carbonatorn och Co2 flaskan kan placeras upp till 6 m från själva vattentappen. Vattnet kyls hela vägen fram till tappen i slutet system 8

9 ÅF Sodabutler Tech Högteknologi i Aluminium. Art.nr : M947/M948 Tech är en ståtlig kran som med fördel placeras på en köks ö. Anläggningen kopplas på ordinarie KV ledning och producerar iskallt kolsyrat vatten. Carbonator med inbyggd kylanläggning, placeras tex. under diskbänken* - tar liten plats samt är lika enkel att montera som en diskmaskin. Med modell M948 kan man placera Carbonatorn och kolsyreflaskan upp till 6meter från själva tappen. Vattenkranen är 447x90mm bred. Serverar följande vattenval via tapparna - Iskallt kolsyrat vatten - Iskallt vatten Spillbricka i aluminium medföljer (200x180mm) Välj Carbonator för anpassad kapacitet 16L/hr el. 150L/hr Passar alla standardflaskor för kolsyra som finns på marknaden En 3,5 kg kolsyreflaska ger över liter på en fyllning. Finns med belysning. Art.nr : M947 Art. : Sodabutler Tech 16L/hr Höjd Tech : 531mm (Totalhöjd med tappkran.) Carbonator : Jolly Mått HxBxD : 450x260x280mm Kyleffekt : 120W vid produktion Spänning : 230V Kylning : Luftkyld ( avser kylning av vattnet ) Kolsyrat vatten : 16L/hr ( 40st 40cl glas ) Kylt vatten : 20l/hr Termostat : Ja Kompressor : Luftkyld 1/12hp Vikt : 21,2 kg Filter : Som tillbehör Övrigt : Carbonatorn och Co2 flaskan kan placeras upp till 1 m. från själva vattentappen Art.nr : M948 Art. : Sodabutler Tech 78L/hr Höjd Tech : 531mm ( Totalhöjd med tappkran.) Carbonator : Sottobanco TE15 Mått HxBxD : 595x335x335 mm Kyleffekt : 210W Spänning : 230V Kylning : Vattenkylning i slutet system Kolsyrat vatten : 150L/hr ( 375st 40cl glas ) Kylt vatten : 200L/hr Max kap.2prd : 78L/hr ( avser kylt kolsyrat vatten & kylt vatten ) Termostat : Ja Cirk.pump : Ja Kompressor : Luftkyld 1/5hp Vikt : 25 kg Filter : Som tillbehör Övrigt : Carbonatorn och Co2 flaskan kan placeras upp till 6 m från själva vattentappen. Vattnet kyls hela vägen fram till tappen i slutet system 9

10 ÅF Sodabutler Xenia Exklusiv anläggning med 3 val. Art.nr : M591/M592 Xenia placeras med fördel bredvid er blandare. Anläggningen kopplas på ordinarie KV ledning och producerar iskallt kolsyrat vatten. Carbonatorn med inbyggd kylanläggning, placeras tex. under diskbänken* - tar liten plats samt är lika enkel att montera som en diskmaskin. Med modell M592 kan man placera Carbonatorn och kolsyreflaskan upp till 6meter från själva tappen. Vattenkranen är 320mm hög och 50mm i diam. Genomföring / håltagning : 30mm Serverar följande vattenval via tryck-knapparna: - Iskallt kolsyrat vatten - Vanligt vatten - Iskallt vatten Nedsänkt spillbricka i rostfritt medföljer (200x200mm) Välj Carbonator för anpassad kapacitet 16L/hr el. 150L/hr Lättinstallerad får plats i vanliga underskåp. Passar alla standardflaskor för kolsyra som finns på marknaden En 3,5 kg kolsyreflaska ger över liter på en fyllning. - Välj lämplig Carbonator för ert behov Art. M591: 40st 40cl glas i timmen Art. M592: 375st 40cl glas i timmen Art.nr : M591 Art. : Sodabutler Xenia 16L/hr Höjd Xenia : 320mm Carboantor : Jolly Mått HxBxD : 450x260x280mm Kyleffekt : 120W vid produktion Spänning : 230V Kylning : Luftkyld ( avser kylning av vattnet ) Kolsyrat vatten : 16L/hr ( 40st 40cl glas ) Kylt vatten : 20l/hr Termostat : Ja Kompressor : Luftkyld 1/12hp Vikt : 21,2 kg Filter : Som tillbehör Övrigt : Carbonator och Co2 flaskan kan placeras upp till 1 m. från själva vattentappen Art.nr : M592 Art. : Sodabutler Xenia 150L/hr Höjd Xenia : 320mm Carboantor : Sottobanco TE15 Mått HxBxD : 595x335x335 mm Kyleffekt : 210W Spänning : 230V Kylning : Vattenkylning i slutet system Kolsyrat vatten : 150L/hr ( 375st 40cl glas ) Kylt vatten : 200L/hr Max kap.2prd : 78L/hr ( avser kylt kolsyrat vatten & kylt vatten ) Termostat : Ja Cirk.pump : Ja Kompressor : Luftkyld 1/5hp Vikt : 25 kg Filter : Som tillbehör Övrigt : Carbonantor och Co2 flaskan kan placeras upp till 6 m från själva vattentappen. Vattnet kyls hela vägen fram till tappen i slutet system 10

11 Allmän information om kolsyrning av vatten med en Carbonator. Som Skandinaviens ledande leverantör av professionell dryckesutrustning erbjuder vi nu även privatpersoner & företag professionella lösningar för carbonisering av vatten. Vår ambition är att ge Er som konsument den bästa lösningen som finns på marknaden. Vi är ingen gas - producent som vill sälja kolsyra i små flaskor utan våra anläggningar passar även standard flaskor som finns på marknaden och som ger över 1500 liter på en fyllning, det ger ett liter pris på ca: 18 öre! Alla Carbonatorer är av samma typ som restaurangerna använder, vi har bara tagit fram en mindre, tystare och mer lättinstallerad produkt så att fler kan kolsyra sitt vatten själv. Sodabutler Jack serverar kylt - samt kolsyrat vatten Vad ska man då tänka på innan man investerar ca: kronor, jo bestäm er först om ni vill bygga in anläggningen och montera en kran eller tapp på diskbänken eller om ni föredrar en bordsmodell som placeras ovanpå skänken eller diskbänken. Oavsett vad ni väljer, får ni lika bra kylt kolsyrat vatten. Våra anläggningar ( utom Family ) kyler vattnet innan det carboniseras. Det ger vattnet en fräschare smak samt en högre kolsyrhalt. Anläggningar som Ej kyler vattnet tenderar att ge en unken och avslagen smak om inte vattnet är kallt. Carbonator Jolly placeras under bänken i köket. Carbonator Sottobanco placeras < 6m från tappen Sodabutler Anteras placeras ovan bänk Alla anläggningar ansluts till befintlig kallvattenledning exempelvis via en T - koppling [1/2" - 3/8"] Generellt behövs inga reningsfilter vid anslutning till kommunalt vatten. Har Ni partiklar i vattnet bör ett partikelfilter monteras för att Ej skada systemen. Vid professionell hantering rekommenderar vi att alltid montera ett filter För att producera kolsyrat vatten, behöver alla Carbonatorer kolsyra från en kolsyreflaska. Kolsyra hyr / köper Ni förmånligt via Air Liquide och alla dess ombud i hela Sverige. Flera storlekar finns att välja mellan. Till vissa angivna modeller medföljer en kolsyreflaska av engångsmodell. Våra Carbonatorer är strömsnåla och kan eftermonteras i de flesta kök om utrymmet tillåter. Carbonatorn producerar kolsyrat vatten även vid lågt vattentryck > 1,5 bar samt av ljummet vatten < 15 C. Dock gäller den generella regeln att kallt vatten absorberar kolsyra bättre. Har ni trångt under diskbänken kan Carbonatorn placeras i angränsat utrymme upp till 10m från/ under tappstället ( gäller bara Sottobanco ) Luft och vatten kylda enheter nyttjar HFC R 134a som kylmedium Anläggningar levereras utan regulator och kolsyra om inget annat anges. Sodabutler är samlingsnamnet för en carbonator med en tappkran (komplett anläggning) Sodabutler är beställnings varor. Lev. tid 14 dgr Not: Vid installation kan vissa VVS kopplingar behövas. Vi rek. VVS installatör / vår servicepersonal vid installation Kolsyreflaskorna placeras under diskbänken / skåpet Co2 flaska AGA; Sodastream på 425 gr ger ca: 80L kolsyrat vatten HxD : 35x5cm Co2 flaska på 600 gr ger ca: 200L kolsyrat vatten HxD : 30x7cm Co2 flaska på 3,75 kg ger över 1500L kolsyrat vatten HxB : 64x14cm 11

12 Sodabutler Jolly desk Art.nr : 754 / 1001 Sodabutler Jolly kopplas på ord. Kallvattenledning och har kapacitet för mindre kontor personer ( 15L/hr ) Levererar - Kylt kolsyrat vatten - kylt vatten - Rums temp renat vatten Filter finns som tillbehör. Mått HxBxD : 437x294x446mm Modell 1001 är en ren vattenkylare och lev. med två mekaniska tryckknappar. Tapp 1. Vatten Tapp 2. Kylt kolsyrat vatten Tapp 3. Kylt vatten Kraftig kvalitetskompressor på 1/12p borgar för trygg och kvalitativ vattenförsörjning. Mått HxBxD : 400x270x390mm Kyleffekt : 100W Spänning : 230V Kylning : Luftkyld Vatten temp : Justerbar Kolsyrat vatten : 16L/hr Kylt vatten : 20L/hr Spillbricka : inbyggd med avrinning Material : Galv. och lackad plåt. Lev.vikt ca : 40kg. Kategori : 3 Cabinett

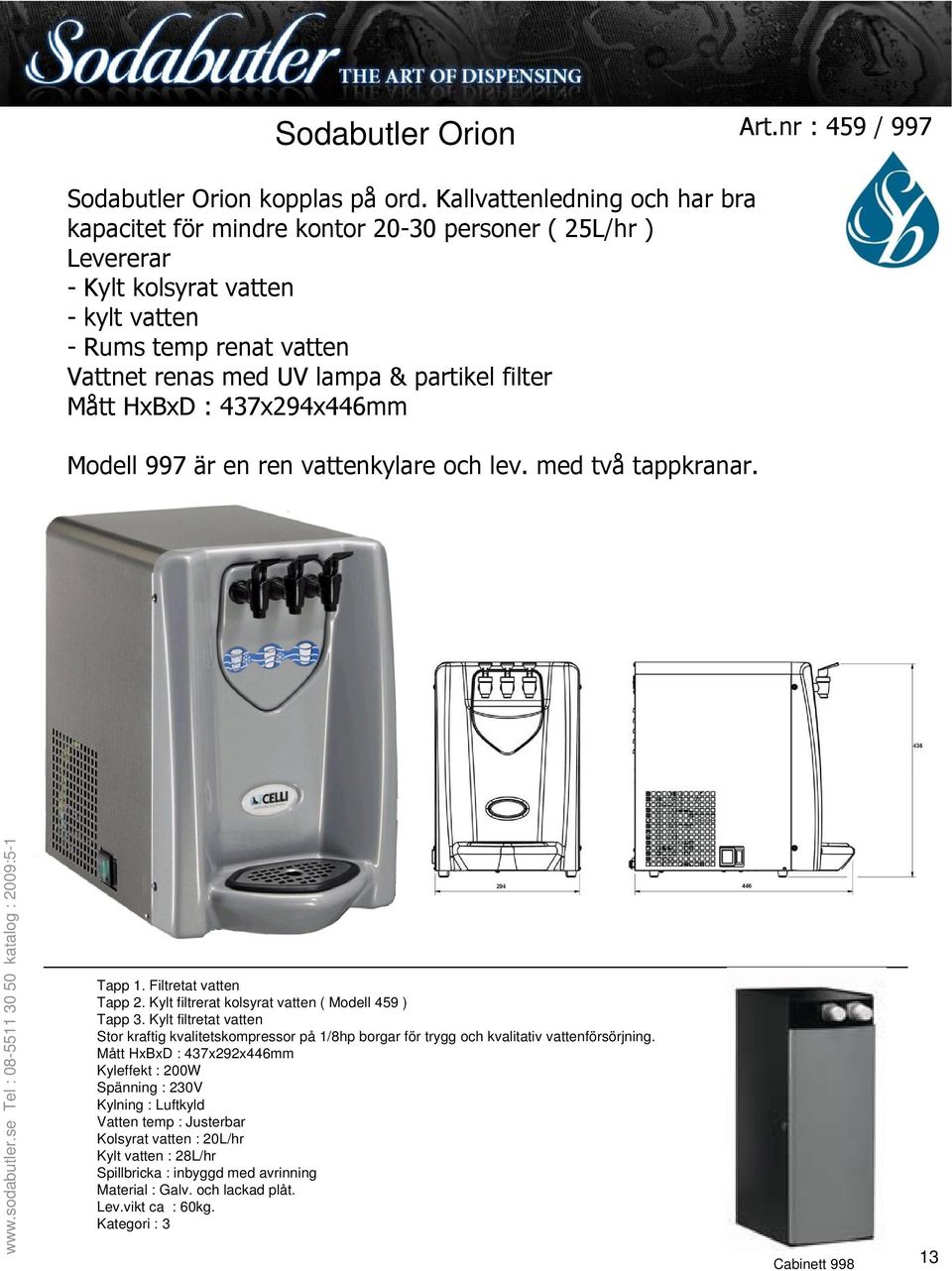

13 Sodabutler Orion Art.nr : 459 / 997 Sodabutler Orion kopplas på ord. Kallvattenledning och har bra kapacitet för mindre kontor personer ( 25L/hr ) Levererar - Kylt kolsyrat vatten - kylt vatten - Rums temp renat vatten Vattnet renas med UV lampa & partikel filter Mått HxBxD : 437x294x446mm Modell 997 är en ren vattenkylare och lev. med två tappkranar. Tapp 1. Filtretat vatten Tapp 2. Kylt filtrerat kolsyrat vatten ( Modell 459 ) Tapp 3. Kylt filtretat vatten Stor kraftig kvalitetskompressor på 1/8hp borgar för trygg och kvalitativ vattenförsörjning. Mått HxBxD : 437x292x446mm Kyleffekt : 200W Spänning : 230V Kylning : Luftkyld Vatten temp : Justerbar Kolsyrat vatten : 20L/hr Kylt vatten : 28L/hr Spillbricka : inbyggd med avrinning Material : Galv. och lackad plåt. Lev.vikt ca : 60kg. Kategori : 3 Cabinett

14 Art.nr : 460 Helautomatisk professionell Sodabutler med inbyggt filter. I Sirio ligger tonvikten på hög kvalité och funktionalitet. Enheten kopplas till befintlig vattenledning och levererar : - Kylt och kolsyrat vatten - Kylt vatten -Vanligt filtrerat vatten Vattnet renas med partikel och UV ljus. Tapp 1. Filtretat vatten Tapp 2. Kylt filtrerat kolsyrat vatten. Tapp 3. Kylt filtretat vatten Stor kraftig kvalitetskompressor på 1/8hp borgar för trygg och kvalitativ vattenförsörjning. Mått HxWxD :437x294x446mm Kyleffekt : 200W Spänning : 230V Kylning : Luftkyld Vatten temp : Justerbar Kolsyrat vatten : 20L/hr Filter : partikel & UV Ljus Kylt vatten : 28L/hr Spillbricka : inbyggd med avrinning Material : Galv. och lackad plåt. Lev.vikt ca : 60kg. Kategori : 3 Cabinett

15 Art.nr : 864 Sodabutler Anteras är en exklusiv vattenanläggning med hög kapacitet. Anteras serverar kylt kolsyrat vatten på ett exklusivt och elegant sätt. Trots sina kompakta mått serverar Anteras upp till 150L/CO2 vatten / tim. Stora belysta exponeringsskyltar riktar ögonen åt skönheten Anteras. Kraftig konstruktion med inbyggd kylenhet Lättplacerad och underhållsfri. Ansluts direkt till eluttag 230V Extern Co2 flaska ger upp till 3000L Co2 vatten Levereras med rostfria FC4 tappar Flödes kontroll Kylt kolsyrat vatten Kylt vatten Rumstempererat vatten Inbyggt UV & Partikel filter. - Mått BxDxH : 337 x 512 x 573mm - Kylkapacitet : 400 W / 353 kcal/h - Kylning : Vattenburen i slutet system - Isbank : 7,5kg - Vattentank : 13L - Kompressor : 1/5 1/3 hp - Kapacitet : Upp till 200l/hr - Co2 kapacitet : 150L/hr - Spänning : 230 V - Vikt : 25kg Fyller enkelt upp stora flaskor 15

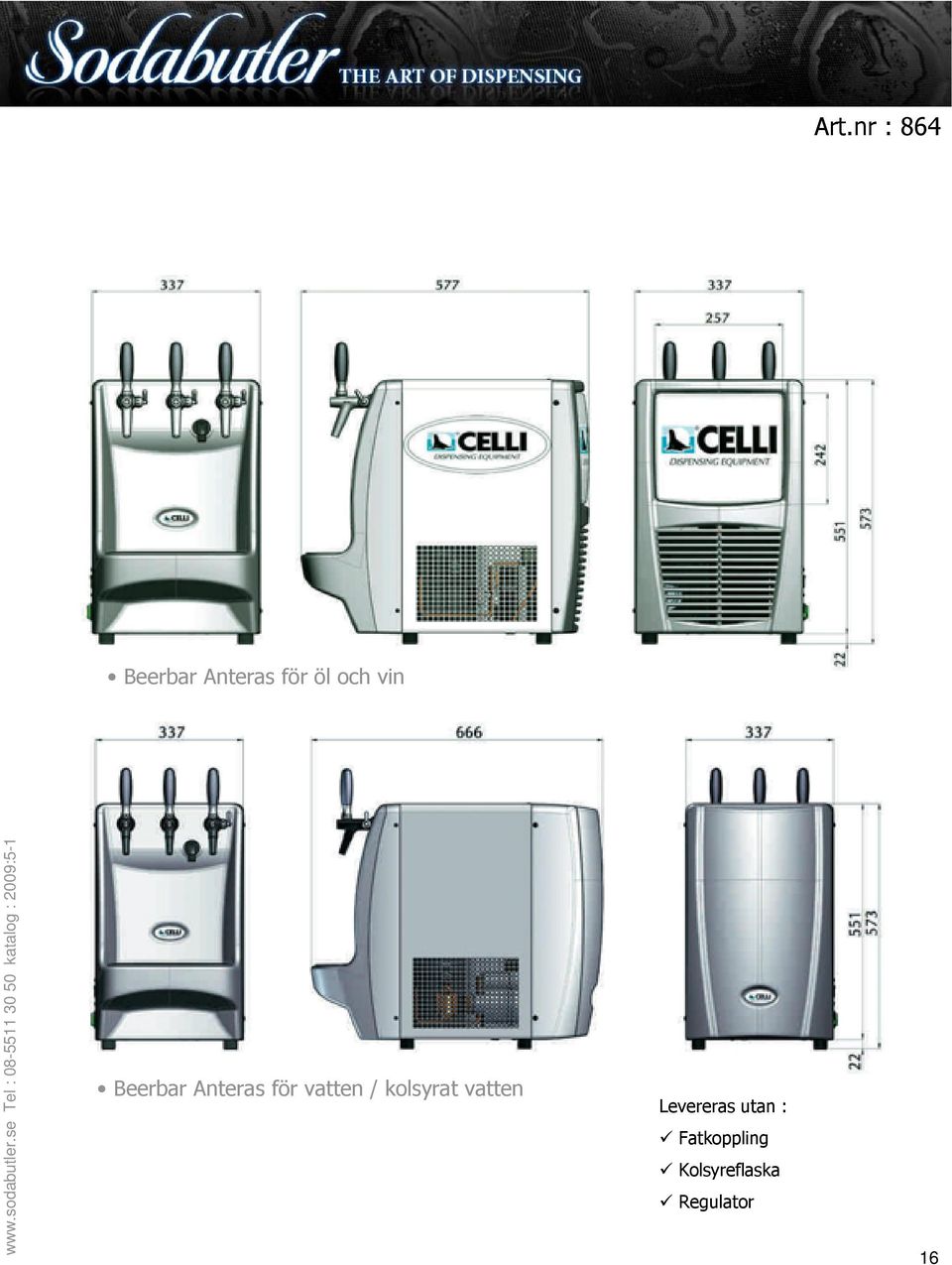

16 Art.nr : 864 Beerbar Anteras för öl och vin Beerbar Anteras för vatten / kolsyrat vatten Levereras utan : Fatkoppling Kolsyreflaska Regulator 16

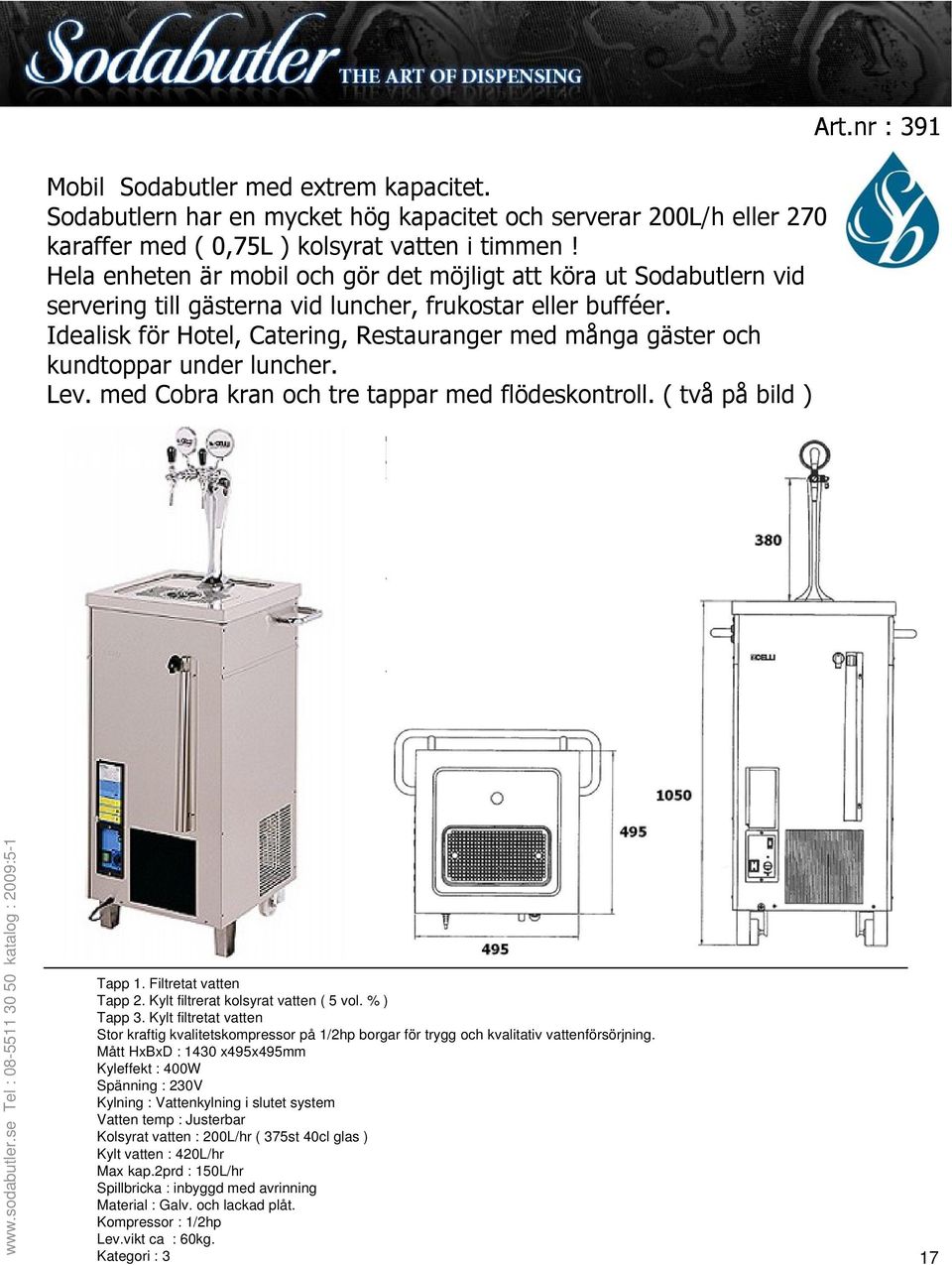

17 Mobil Sodabutler med extrem kapacitet. Sodabutlern har en mycket hög kapacitet och serverar 200L/h eller 270 karaffer med ( 0,75L ) kolsyrat vatten i timmen! Hela enheten är mobil och gör det möjligt att köra ut Sodabutlern vid servering till gästerna vid luncher, frukostar eller bufféer. Idealisk för Hotel, Catering, Restauranger med många gäster och kundtoppar under luncher. Lev. med Cobra kran och tre tappar med flödeskontroll. ( två på bild ) Art.nr : 391 Tapp 1. Filtretat vatten Tapp 2. Kylt filtrerat kolsyrat vatten ( 5 vol. % ) Tapp 3. Kylt filtretat vatten Stor kraftig kvalitetskompressor på 1/2hp borgar för trygg och kvalitativ vattenförsörjning. Mått HxBxD : 1430 x495x495mm Kyleffekt : 400W Spänning : 230V Kylning : Vattenkylning i slutet system Vatten temp : Justerbar Kolsyrat vatten : 200L/hr ( 375st 40cl glas ) Kylt vatten : 420L/hr Max kap.2prd : 150L/hr Spillbricka : inbyggd med avrinning Material : Galv. och lackad plåt. Kompressor : 1/2hp Lev.vikt ca : 60kg. Kategori : 3 17

18 Flaskor / Karaffer för Servering av Vatten Nu lanserar vi en ny typ av flaskor med en återförslutningsbar kork som gör att flaskan är enkel att diska i maskin och sedan klar för servering igen. Produkten är framtagen för Restauranger och storkökshushåll. Flaskorna finns i tre storlekar : -500 ml ml ml. -Flaskorna kan fås med egen gravyr & logotyper samt frostat glas. Tänk på att aldrig diska flaskor eller glas som ni serverar öl eller vatten i med mjölkprodukter. Minsta beställnings volym är 100 st. Priset avser 100 frostade flaskor i en färg. Art. 978 / 1000ml. Art. 977 / 750ml. Art. 976 / 500ml. Art.nr : 981 Vattenkaraff 0,75 L med glas kork. Flaskan är idealisk för kolsyrat vatten då korken bibehåller kolsyran i vattnet. Tänk på att inte servera mjölk i karaffen, då proteiner tar bort kolsyra. Material : Färgat glas Volym : 0,75L 18

19 ÅF Tillbehör till Sodabutler serien Art : 439 Spillbrickor finns i flera modeller. Exklusiv spillbricka med möjlighet att placera tappen direkt på brickan. Mått LxDxH : 400x400x40mm Material : Rostfritt Avrinning : ja anslutning 15 mm. Försänkning : -- Glasskölj : -- Övrigt : Finns i storlekarna 600x400x4-800x400x40mm Art : 334B Vattenregulator. Har ni för högt vattentryck hemma ( över 5 bar ) måste ni ansluta en Vattenregulator som reglerar vattentrycket, annars fungerar inte er Carbonator Förinställt tryck : 3 bar Reglerbart tryck : 0-7bar Anslutningsmått : 3/8" Co2 flaska på 3,75 kg ger över 1500L kolsyrat vatten HxB : 64x14cm Service / Installation Vi installerar i hela Sverige Ni kan även teckna service avtal med oss för byte av Kolsyreflaskor Enkelt och Miljövänligt. Art. 968 Reducerings koppling 425gr co2 flaska Koppling för AGA & Sodastreams 425gr flaskor Denna koppling gör att ni kan nyttja alla C02 flaskor Passar regulator : 923 Material : Kromad mässing Godkänd för livsmedel Kolsyreflaskorna placeras under diskbänken / skåpet Co2 flaska på 600 gr ger ca: 200L kolsyrat vatten HxD : 30x7cm Art : 707 Rengöring / filter Rengöringsanläggning för vatten. Kopplas på innan Carbonatorn och rengör hela anläggningen effektivt utan att ni behöver plocka isär anläggningen. Levereras med rengöringsvätska. Art : 748 Vattenkompensator. Vattenkompensator reglerar vattentrycket vid carboniseing av vatten. Med denna kompensator kopplad efter en Carbonator kan ni reglera kolsyrehalten / flödet i vattnet. Kopplas in efter Carbonatorn. - Lägre vatten flöde ger högre Co2 halt i vattnet - Högre vatten flöde ger lägre Co2 halt i vattnet Anslutning : 9,5mm in/ut Art : 562 Vattenfilter Effektivt vattenfilter med partikel och UV filter. Filterpaketet innehåller allt som behövs för seriös rengöring av dricksvatten vid offentliga vattenautomater, kontor, mm. Rengör och "dödar" alla ovälkomna mikroorganismer. Mått HxBxD : 380x100x285 mm Volt : 230V Effekt : 12 W UV Filter : 9W Mekansikt räkneverk. Kapacitet : 96L/hr Dubbla partikelfilter som renar 2800 L vatten Kabinett i rostfritt stål Anslutning : 8mm Lev.vikt : 15kg Art : 221B Co2 Regulator. Förstklassig kvalitetsregulator från Italienska Celli. med två manometrar,säkerhetsventil Med denna regulator ansluten kan ni placera kolsyreflaskan < 6m från Carbonatorn. Indikerar hur mycket det finns kvar i kolsyreflaskan, och vilket tryck man har ut ur flaskan. Reglerbar mellan : 0-7 bar. 19

20 ÅF Tappkranar till Carbonatorer Vi har Skandinaviens bredaste sortiment av tappkranar för vatten. Ni kan enkelt komponera er egen Sodabutler anläggning, så här gör ni. Art : 515 Singel tappkran Vatten tappkran för inbyggnad i disk/bar-bänk. Monteras vid diskhon eller vid en separat spillbricka.med denna kran kopplad via en Carbonator får ni en funktionell lösning av kolsyrat vatten. alltid tillgång till kolsyrat vatten. Höjd : 200mm Genomföring : 13mm H2O anslutning : Gänga Hona 1/8" el. Hane 1/4" - 8mm slang Art : 974 Högpolerat rostfritt tapptorn av högsta kvalité med två tappkranar. Detta är marknadens största tapptorn som kräver sin plats i köket / baren. Själva tapparna är som mindre smycken och ger hela installationen en prägel av lyx. Mått H : 600mm Diameter : 600mm Fotbredd : 90mm Material : Polerat Rostfritt stål Produktrör : Ja Kylslinga : Ja Tappgänga : 5/8" Tappar : Globus krom. Art : 910 Mini Cobra. Den minsta cobran i familjen. Cobran är av högpolerad kromad mässing och mäter endast 21cm på höjden. Tappen har justerbar flödeskontroll och lämpar sig även för öl, vin och cider. Mått H : 210mm Fotbredd :87x96mm Genomföring : 3/4" ( 30mm ) Material : Kromad Mässing Produktrör : 7x8mm Tappgänga : 5/8" 1. Välj en lämplig Carbonator beroende på hur många ni är och i mån av plats 2. Välj sedan en passande tappkran. Flera modeller finns på 3. Nu är det dags att välja spillbricka, regulator samt lite slangar. 4. Nu har ni grunden klar för Sodabutler, vi hjälper er med detaljer som Kopplingar, kolsyra, mm. Detta är ett fåtal av våra tappar fler modeller hittar ni på Art : 973 Easy Micra Marknadens minsta vattenkran som mäter 16 cm över vattennivån. Bör placeras på en sockel eller över en diskho. Tappen har justerbar flödeskontroll / kolsyrehalt. Mått H : 166mm Fotbredd : 62,5mm Material : Kromad Mässing Produktrör : 7x8mm Art : 975 Nytt tapptorn från Celli i komposit och krom med inbyggd led belysning. Passar utmärkt att servera öl, vin, kolsyrat vatten eller läsk i. Tapptornet levereras med tre professionella tappar med justerbart flöde / kolsyrehalt. Mått H : 556mm Fotbredd :106x115mm Material : Komposit och krom Produktrör : 7x8mm Tappgänga : 5/8" Övrigt : Ledbelysning fram & bak 12V 20

21 Nyhetsrapportering. Anrik Arkitekt väljer Sodabutler Gert Wingårdh startade sitt kontor 1977 i Göteborg. Under en drygt trettioårig arkitektverksamhet har närmare tusen projekt ritats: Villor, kontorshus, skolor, bostadshus, museer, laboratorier; En bred repertoar som spänner från skyltprogram till stadsplaner. De tidiga projekten som Öijared Executive Country Club och Villa Nilsson introducerade en rik variation i rumsupplevelsen, suggestiva material och sällsynt genomarbetade detaljer. Under senare tid har kontoret genomfört flera prestigefyllda offentliga uppdrag, såsom Sveriges ambassader i Berlin och Washington D C, där variationsrikedomen blivit en del av Sveriges ansikte utåt. Arkitekturen och hans kommunikativa begåvning, har gjort honom till Sveriges mest uppmärksammade arkitekt och kontoret till ett av de största och mest framgångsrika. I november 2007 vann han i sin femte Kasper Salinutmärkelse, Sveriges finaste arkitekturpris. Vi är stolta över att Wingårdhs Arkitekter valde våra produkter för kolsyrat vatten. TV4 utökar antalet anläggningar. TV4 bestämde sig redan förra året för att plocka bort Ramlösa & Loka. Jan Zetterström, koordinator på TV4 tyckte att de anläggningar som installerades under 2007 fungerade så bra att han beställde fem anläggningar till. Nu har TV4 totalt 10 Sodabutler som serverar personal och besökare iskallt kolsyrat vatten - dygnet runt. Alla anläggningar är kopplade till stora kolsyreflaskor som ger mellan liter iskallt kolsyrat vatten per fyllning. Radisson Hotel väljer Sodabutler Tiffany Inbäddat i hjärtat av Stockholm, inom promenadavstånd till stadens alla sevärdheter, ligger Radisson SAS Royal Viking Hotel. Här finns något för alla - en utmärkt restaurang, bekväma rum och förstklassiga mötesmöjligheter. Alla de 459 luftkonditionerade rummen och sviterna är modernt utrustade och av högsta kvalitet. Stockholm Fisk är en av de mest populära fiskrestaurangerna i Stockholm likaså är lobby Baren en välbesökt mötesplats och Sky Bar erbjuder en hissnande utsikt över Stockholm. Hela Hotellet genomsyrar kvalitet i alla led. När inköpschefen Annica Hallen skulle se över Hotellets miljöaspekter kom buteljerat vatten högt upp på åtgärdslistan. Alternativet till flaskvatten blev en Sodabutler Sottobanco TE 15 med ett par exklusiva Tiffany kranar. Nu kommer alla gäster kunna fylla sina glas och flaskor med rent kolsyrat vatten även med goda förtecken för miljö och hälsa. Grattis Radisson till ett bra miljöval. 21

22 Carbonator Family 485 Carbonator Family är en kompakt Carbonator som kolsyrar vattnet lätt från befintlig kall vattenledning. Idealisk om man har ont om utrymme i köket. Family har kapacitet för privat konsumtion eller det lilla kontoret. Family kyler inte vattnet men klarar av att karbonisera 50L i timmen och kan med fördel placeras under diskhon eller i angränsat utrymme. Family avger ljud ( 60db ) vid Carbonisering. Till skillnad från andra Carbonatorer på marknaden som inte kyler vattnet och är beroende av ett jämt vattentryck, klarar Family av att producera lätt kolsyrat vatten bara vattentrycket ligger över 2 bar. Kan anslutas till alla på marknaden förekommande Kolsyre flaskor och patroner i Sverige. Kopplas till valfri tapp / kran ur sortimentet. Family kräver inte mer underhåll än ett kylskåp. Family får ledigt plats i ett vanligt underskåp i köket även en Co2 flaska som ger över 1.500L kolsyrat vatten. Mått BxDxH : 20x20x20 cm Kyl kapacitet: -- Vikt 5 kg Spänning : 230 V 40 W Varm Carbonator Luftkyld ( Underhållsfri ) Serverings temp : -- H2O anslutning in : 6mm H2O anslutning ut : 6mm Kolsyrat vatten (3,5%) Carbonator : 0,7L Kolsyrekapacitet : 50L/hr Alla anslutningar är på framsidan på Family. En Standardflaska på 3,75 kg Höjd : 639 mm Diameter : 140 mm Family får ledigt plats i ett normalt underskåp i köket Endast 20cm hög 22

23 Carbonator Jolly 485D/E Carbonator Jolly kolsyrar och kyler vatten från befintlig kallvattenledning Placeras med fördel under diskhon. Pro är en utmärkt Carbonator för en normalstor familj / lilla kontoret med upp till 20 personer. Jolly producerar lite högre kolsyrehalt i vattnet än modellen Pro. Med Jolly under diskbänken har Ni alltid tillgång till tre vatten val : Iskallt kolsyrat vatten ( 5 Volymprocent ) Iskallt vatten Vanligt vatten Jolly kan anslutas till alla CO2 flaskor på marknaden. Kopplas till valfri tapp / kran som placeras vid diskhon Jolly kräver inte mer underhåll än ett kylskåp. Jolly får plats i ett vanligt underskåp i köket även en Co2 flaska som ger över 1.500L kolsyrat vatten. Art.nr : 485 Carboantor : Jolly Mått HxBxD : 450x260x280mm Kyleffekt : 150W vid produktion Spänning : 230V Kylning : Luftkyld ( avser kylning av vattnet ) Kolsyrat vatten : 16L/hr ( 40st 40cl glas ) Kylt vatten : 20l/hr Termostat : Ja Kompressor : Luftkyld 1/12hp Vattentryck in : 1,5-4,5 bar Anslutning vatten : 3/8" Co2 tryck in : 3,5-5,5 bar Anslutning Co2 : 6mm Kompressor : Luftkyld 1/12hp Ljudnivå vid aktiv kylning : 49dB Ljudnivå vid Carbonisering : 73dB Ljudnivå vid stand by : 3dB Vikt : 25 kg Filter : Som tillbehör Övrigt : Carbonantorn och Co2 flaskan kan placeras upptill 1 m. från själva vattentappen Jolly får ledigt plats i ett normalt underskåp i köket 23

24 Carbonator Sottobanco TE15. Art.nr.936 Sottobanco är en helt ny Carbonator serie med överlägsen funktionalitet och prestanda. Serien vänder sig till storkonsumenter av kolsyrat vatten. Sottobanco, som betyder under på Italienska är just vad vi tänkte på när den nya serien skapades. Alla modeller kan placeras ett par meter från själva tappstället och har ett slutet kylsystem med cirkulationspump, vilket gör att första droppen av det egenproducerade sodavattnet är och förblir iskallt. Sottobanco TE15 är minstingen i familjen men producerar 150L/Co2 vatten i timmen och klarar även av att kyla ner 200L vatten i timmen. Carbonator Sottbanco TE15 Total kapacitet i timmen : 78 karaffer med iskallt kolsyrat vatten 195 glas med iskallt vatten. Mått HxBxD : 595x335x335mm Kyleffekt : 210W Spänning : 230V Kylning : Vattenkylning i slutet system Isbank : 7kg Vattentank : 10L Vatten temp : 7 C Kylt Co2 vatten : 150L/hr Kylt vatten : 200L/hr Max kap.2prd : 78L/hr Termostat : Ja Cirk.pump : Trycker 3,6m Kompressor : 1/5hp Vikt : 25 kg En Standardflaska på 3,75 kg Höjd : 639 mm Diameter : 140 mm 24

25 Carbonator Sottobanco TE25. Art.nr.837 Sottobanco är en helt ny Carbonator serie med överlägsen funktionalitet och prestanda. Serien vänder sig till storkonsumenter av kolsyrat vatten. Sottobanco, som betyder under på Italienska är just vad vi tänkte på när den nya serien skapades. Alla modeller kan placeras ett par meter från själva tappstället och har ett slutet kylsystem med cirkulationspump, vilket gör att första droppen av det egenproducerade sodavattnet är och förblir iskallt. - Modellen är även kompatibel att servera fatöl. Sottobanco TE25 är en mellanmodell i familjen och producerar 180L/Co2 vatten i timmen och klarar även av att kyla ner 300L/hr. Carbonator Sottobanco TE25 Total kapacitet i timmen : 100 karaffer med iskallt kolsyrat vatten 250 glas med iskallt vatten. Mått HxBxD : 605x385x385mm Kyleffekt : 400W Spänning : 230V Kylning : Vattenkylning i slutet system Isbank : 10kg Vattentank : 20L Vatten temp : 7 C Kylt Co2 vatten : 180L/hr Kylt vatten : 300L/hr Max kap.2prd : 100L/hr Termostat : Ja Cirk.pump : Trycker 3,8m Kompressor : 1/4hp Vikt : 35 kg En Standardflaska på 3,75 kg Höjd : 639 mm Diameter : 140 mm 25

26 Carbonator Sottobanco TE35. Art.nr. 838 Sottobanco är en helt ny Carbonator serie med överlägsen funktionalitet och prestanda. Serien vänder sig till storkonsumenter av kolsyrat vatten. Sottobanco, som betyder under på Italienska är just vad vi tänkte på när den nya serien skapades. Alla modeller kan placeras ett par meter från själva tappstället och har ett slutet kylsystem med cirkulationspump, vilket gör att första droppen av det egenproducerade sodavattnet är och förblir iskallt. - Modellen är även kompatibel att servera fatöl. Sottobanco TE35 är en mellan modell i familjen och producerar 180L/Co2 vatten i timmen och klarar även av att kyla ner 300L/hr. Carbonator Sottobanco TE35 Total kapacitet i timmen : 134 karaffer med iskallt kolsyrat vatten 335 glas med iskallt vatten. Mått HxBxD : 675x445x395mm Kyleffekt : 500W Spänning : 230V Kylning : Vattenkylning i slutet system Isbank : 14kg Vattentank : 29L Vatten temp : 7 C Kylt Co2 vatten : 180L/hr Kylt vatten : 300L/hr Max kap.2prd : 134L/hr Termostat : Ja Cirk.pump : Trycker 6,5m Kompressor : 1/3hp Vikt : 55 kg En Standardflaska på 3,75 kg Höjd : 639 mm Diameter : 140 mm 26

27 Carbonator Sottobanco TE50. Art.nr.833 Sottobanco är en helt ny Carbonator serie med överlägsen funktionalitet och prestanda. Serien vänder sig till storkonsumenter av kolsyrat vatten. Sottobanco, som betyder under på Italienska är just vad vi tänkte på när den nya serien skapades. Alla modeller kan placeras ett par meter från själva tappstället och har ett slutet kylsystem med cirkulationspump, vilket gör att första droppen av det egenproducerade sodavattnet är och förblir iskallt. - Modellen är även kompatibel att servera fatöl. Sottobanco TE50 är en stor och kraftig modell i familjen och producerar 180L/Co2 vatten i timmen och klarar även av att kyla ner 300L/hr. Carbonator Sottobanco TE50 Total kapacitet i timmen : 258 karaffer med iskallt kolsyrat vatten 645 glas med iskallt vatten. Mått HxBxD : 680x470x520mm Kyleffekt : 650W Spänning : 230V Kylning : Vattenkylning i slutet system Isbank : 21kg Vattentank : 44L Vatten temp : 7 C Kylt Co2 vatten : 180L/hr Kylt vatten : 300L/hr Max kap.2prd : 258L/hr Termostat : Ja Cirk.pump : Trycker 6,5m Kompressor : 1/2hp Vikt : 65 kg En Standardflaska på 3,75 kg Höjd : 639 mm Diameter : 140 mm 27

28 Carbonator Sottobanco TE65. Art.nr. 839 Sottobanco är en helt ny Carbonator serie med överlägsen funktionalitet och prestanda. Serien vänder sig till storkonsumenter av kolsyrat vatten. Sottobanco, som betyder under på Italienska är just vad vi tänkte på när den nya serien skapades. Alla modeller kan placeras ett par meter från själva tappstället och har ett slutet kylsystem med cirkulationspump, vilket gör att första droppen av det egenproducerade sodavattnet är och förblir iskallt. - Modellen är även kompatibel att servera fatöl. Sottobanco TE65 är störst och kraftigast i familjen och producerar 180L/Co2 vatten i timmen och klarar av att kyla ner 300L/hr även i höga temperaturer. Carbonator Sottobanco TE65 Total kapacitet i timmen : 352 karaffer med iskallt kolsyrat vatten 880 glas med iskallt vatten. Mått HxBxD : 710x530x580mm Kyleffekt : 850W Spänning : 230V Kylning : Vattenkylning i slutet system Isbank : 25kg Vattentank : 52L Vatten temp : 7 C Kylt Co2 vatten : 180L/hr Kylt vatten : 300L/hr Max kap.2prd : 352L/hr Termostat : Ja Cirk.pump : Trycker 6,5m / 10m Kompressor : 5/8hp Vikt : 85 kg En Standardflaska på 3,75 kg Höjd : 639 mm Diameter : 140 mm 28

29 Spillbrickor / Driptrays Utanpåliggande spillbrickor med / utan avrinning. Rostfritt / Guldpläter Flera storlekar finns. Utanpåliggande spillbrickor med avrinning. Rostfritt / Guldpläter Flera storlekar finns. Nedsänkningsbara spillbrickor med / utan avrinning. Rostfritt / Guldpläter Flera storlekar finns Utanpåliggande spillbrickor med avrinning och glasskölj Rostfritt / Guldpläter Flera storlekar finns. Nedsänkningsbara spillbrickor med glasskölj Med avrinning. Rostfritt / Guldpläter Flera storlekar finns Specialtillverkade spillbrickor med glasskölj Med avrinning. Rostfritt / Guldpläter Utanpåliggande spillbrickor med avrinning och glasskölj Rostfritt / Guldpläter Flera storlekar finns. Specialtillverkad diskho. Med avrinning. Rostfritt / Guldpläter Inbyggd glasrengöring 29

30 Spillbrickor / Driptrays mått Utanpåliggande modeller För Inbyggnad, nedsänkningsbar i skiva 30

31 Spillbrickor / Driptrays mått Utanpåliggande modeller med glasskölj finns i rostfritt & med guldförgyllning. 31

32 Spillbrickor / Driptrays mått modeller för inbyggnad med glasskölj finns i rostfritt & med guldförgyllning. 32

33 Spillbrickor / Driptrays mått Utanpåliggande modeller i rostfritt & med guldförgyllning. På dessa modeller placeras kranen direkt på spillbrickan. 33

34 Spillbrickor / Driptrays mått Utanpåliggande modeller i rostfritt & med guldförgyllning. På dessa modeller placeras kranen direkt på spillbrickan. 34

35 Bruksanvisning. Installationsanvisningar Vi rekommenderar att ni anlitar våra servicetekniker eller behörig vvs installatör vid installation. Ring : för tidsbokning. Support forum : 35

36 Bruksanvisning. Viktiga frågor & svar F: Är det svårt att montera en Sodabutler? S: Är man händig och kan tex; koppla in en diskmaskin, så klarar man att montera en Sodabutler / Carbonator själv. Det tar ca: 2 timmar om el ( 230V jordat uttag ) och kallvattenfinns framdraget i skåpet. F: Hur ska jag veta vilket vattentryck jag har? S: Det mäter ni med en manometer. Alla VVS firmor kan mäta ert vattentryck. Tänk på att vattentrycket tenderar att öka nattetid. Har ni osäker om ert vattentryck skall ni alltid installera en vattenregulator för att eliminera skador på egendom och utrustning. F: Vilket kolsyretryck och vattentryck skall jag ha till mina anläggningar? S: Se specifikt i era manualer. En tumregel är att kolsyretrycket skall ligga symbios med Vattentrycket. Vattentrycket får dock aldrig överstiga 4 bar oavsett modell. F. Varför måste utrymmet för carbonatorn vara väl ventilerat? S: Annars bildas det kondens i Carbonatorn som i sin tur ger rostangrepp på vitala delar med läckage som en följd. F: Passar AGA:s små kolsyreflaskor? S: Ja om ni ansluter flaskan med reducerings koppling nr 968 F: Till hur många liter kolsyrat vatten räcker en kolsyreflaska? S: Engångsflaskan räcker till 200L. AGA:s småflaskor räcker till ca 60Liter kolsyrat vatten. Påfyllningsbara kolsyreflaskorna räcker till minst 1.500L kolsyrat vatten. Dom större flaskorna räcker till 5.000L kolsyrat vatten. F: Får den påfyllningsbara flaskan plats under diskbänken? S: Ja den får plats i ett Svenskt standard kök och skall stå helt upprätt. F: Finns det några hälsoaspekter med stort intag av kolsyrat vatten? S: Kolsyra är syra som Ej bör överdoseras. Det finns dock inga belägg för att kolsyra, skulle vara skadligt för hälsan enligt Livsmedelsverket. F: Kan jag använda min vanliga kökskran för Kolsyrat vatten? S: Nej vanliga kranar frigör kolsyran ur vattnet och kan ge bismak / fällningar av metall. F: Kyler Sodabutlern / Carbonatorn ner vattnet och hur mycket låter den? S: Ja, en Carbonator kyler först vattnet ner till 4*C för att sedan karbonisera vattnet. En Carbonator låter som en Espressomaskin när den producerar kolsyrat vatten, annars är den tyst. F: Hur lång kan ledningen mellan aggregatet och kranen vara? S: Carbonator pro kan placeras upp till en meter från kranen, Sottobanco kan placeras upp till 6 meter från kranen. F: Måste kallvattenledningen förses med avstängningskran? S: Nej, men vi rekommenderar detta. F. Hur mycket väger en Carbonator och är den svår att installera? S: En Carbonator väger som ett litet kylskåp, ca 20 kg. Klarar man av att byta en köksblandare och installera en diskmaskin, klarar man av att installera en Carbonator. Vi rekommenderar dock att ni anlitar en VVS firma eller våra installatörer vid installation. 36

37 Bruksanvisning. Före installation av Sodabutler/ Carbonator. Att utrymmet under diskbänken där du ska placera Carbonatorn och kolsyreflaskan mäter minst : H.65 x B: 45 x D: 45 centimeter. ( luftspalt på minst 10cm runt om gäller för alla Carbonatorer med Kyla ) Att utrymmet är väl ventilerat enligt bilden nedan. Borra några hål i sockeln eller i den del av skåpgolvet som sticker utanför sockeln, samt hål för den varma från luften över Carbonatorn. Att skåptemperaturen inte överstiger 25 C. På grund av risken för frysskador får inte Carbonatorn / Carbonatorn utsättas för 0 C eller lägre efter installation. Tänk på att finns vatten kvar i produkten vid leverans från fabrik. Att trycket på ingående vatten inte är för lågt (min 2 bar) eller för högt (max 4 bar). Är du osäker på ditt vattentryck, kan du montera en vattenregulator som reglerar trycket. Att vattnet inte är hårt (9 < odh) Om vattnet är för hårt bör avkalkningsutrustning installeras. Kontakta Er kommun / vattenleverantör för besked. Att vattnet inte innehåller partiklar eller andra föroreningar som ger smak, lukt eller gör att vattnet ser grumligt ut. I så fall bör ett lämpligt filter installeras. Tänk på att kolsyran framhäver vattnets karaktär / smak, är vattnet lite unket bör Ni ej kolsyresätta det innan rening. Har du små barn i hushållet rekommenderar vi att du förser skåpet med en säkerhetsspärr. Stänga vattentillförseln till carbonatorn när ni ej nyttjar anläggningen. Förutom det som följer med i förpackningen behövs : T-koppling (finns att köpa i bygghandeln / VVS-butiker) Stjärnskruvmejsel & spårmejsel Stor skiftnyckel för att applicera regulatorn. Vass kniv för att kapa av slangarna i rätt längd. Borrmaskin med träborr 35 (34 37) mm för trä skänk eller diskbänkshåltagare för rostfri bänk (finns att köpa, låna eller hyra i fackhandeln) Se till att det finns ett ledigt jordat 230V uttag inom 0,5m från placeringen av Carbonatorn. Var noga med att Ej lägga saker på Carbonatorn eller ställa hinkar hänga trasor som hindrar kylningen av anläggningen. Notera dom specifika egenskaperna varje anläggning har. Aktuell samt uppdaterad information finns på hemsidan 37

38 Bruksanvisning. Det är av största vikt att dessa instruktioner efterlevs. Vid installation. 1. Carbonatorn skall stå i ett ventilerat utrymme och får ej täckas över. Kondensen från Carbonatorn måste kunna ventileras bort helt och hållet. 2. Slangarna får under inga omständigheter veckas, bockas eller pressas samman. 3. Gängtejp får ej nyttjas på John Guest kopplingarna ( plastkopplingarna ) 4. Locktite får ej användas. 5. Slangarna får ej kapas med sid - avbitare. ( Endast raka snitt med modellkniv eller avbitare för slang) 6. Slangarna får ej vara ovala, veckade vid montering / applicering. 7. Slangarna måste ha raka snitt utan kanter eller nagg ( gäller alla anslutningar ) 8. Slangarna måste bottna till 100% i respektive koppling ( risk för läckage annars ) 9. Alla kolsyreflaskor måste stå upprätt. ( lodrätt ) 10. Alla kopplingar måste fixeras hårt. 11. Vattentrycket ( arbetstrycket ) ska ligga mellan 2 4 bar på alla maskiner. ( läs specifikt för er aktuella modell i medföljande manual. 12. Vid ny installation av rör måste ledningarna vara rena från spån - Igensatt Carbonator av rörspån måste kasseras. 13. Carbonatorn / Sodabutlern får ej flyttas under drift. 14. Carbonatorn måste stå på torrt och rakt underlag. 15. Vrid Ej på kolsyran innan vattnet kopplats på Vid start. ( när alla anslutningar är gjorda ) 15b Vrid på vattnet. 16. Anslut Carbonatorn till ett jordat 230V uttag. 17. Slå på Carbonatorn 18. Vrid ned termostaten till max kyla ( justeras efter hand ) 19. Vrid på kolsyran ( medurs ) successivt tills ni får kolsyra i vattnet. 20. Spola rikligt med vatten innan ni dricker det ( 3-4L ) Beakta kapaciteten på er anläggning. 21. Carbonatorn måste stå påslagen i minst 40 min. innan kolsyrat vatten kommer. 22. Stäng av vattnet till Carbonatorn och töm anläggningen på vatten samt vrid av kolsyran om ni ej nyttjar anläggningen under en period. ( 1v. < )

39 Bruksanvisning. Catherine & Jack. Anlita godkänd VVS firma för installation. Reglering av kylt kolsyrat vatten.(nr.1) ( tappen skall alltid öppnas helt vid servering ) Reglering av vanligt kallt och varmt vatten.(nr.2) Anslut den ofärgade metallslangen (3) i det mittersta hålet under blandaren med Carbonatorns nr 3 ( uttaget märkt med sparkling ) Notera att här ska ni nyttja slangen som medföljer ( 6mm ) Max 50 cm för att ansluta i kopplingen ( 3) och i Carbonatorns utgång ( sparkling water ) Anslut den RÖD markerade metallslangen (nr.4) till varmvattenledningen. Anslut den BLÅ markerade metallslangen (nr.5) till kallvattenledningen. Carbonatorn ansluts till jordat 230V uttag. Inkommande vatten till Carbonatorn, som ska stå i ett ventilerat utrymme, ansluts via en 3/8 koppling från en ballofix koppling. Låt pluggarna sitta kvar i Carbonatorns andra två vattenutgångar (11) Kolsyreflaskan ansluts med en 6mm slang till Carbonatorn på baksidan. Ansluter ni en stor flaska ska adaptern nyttjas för anslutningen till flaskan. Slangen till kolsyran ( 6mm) kan förlängas till max 1 meter totalt När alla anslutningar är gjorda : - koppla på vattnet in i Carbonatorn och till blandaren -slåpåströmmen - vrid ned termostaten till max kyla, - öppna ventilen / vredet på kolsyreflaskan helt. (moturs) Gäller stor flaska - öka kolsyretrycket på regulatorn (medurs ) sakta tills det kommer kolsyra i vattnet. - ni måste spola minst 1-2 liter efter varje varv ni ökar kolsyretrycket. - Överskrid inte Carbonatorns kapacitet om 16L/hr ( 1 st 30cl glas i minuten ) 3 Låt anläggningen stå minst i 40 min helst i 70 min innan servering. Spola rikligt med vatten innan ni dricker. (4-6L)

40 Bruksanvisning. Bruksanvisning kranhus / tappkran Börja med att packa upp alla delar. Se till att Era produkter är oskadda. Läs även medföljande skötsel anvisning till respektive produkt. Ska ni montera kranen på en bänk/skiva så börja med att måtta var Ni ska borra genomföringen. Då det finns flera dimensioner på genomföringen, ger vi inga måttangivelser på hålet. Ni måste själv avgöra hur stort hål Ni ska borra. Om kranhuset ska sitta vid en lättåtkomlig plats kan Ni montera kranhuset först och sedan montera tappkranen. Montera tappnobben (1) på tappkranen Oavsett tappkran, går det att sära på bakstycket från själva tappkranen med fixeringsringen (3) och fixera tappen rakt. Gänga fast tappkranen i kranhuset (6) med eventuell mellanring (4). Glöm Ej medföljande packning mellan tapp och produkt rör (5). Tappen ansluts nu med produktröret (9) i kranhuset ( vissa modeller har inga inbyggda produkt rör, se nedan. Om kranhuset har kylning, finns kylslingan (8) i kranhuset. Fixera kranhuset i bords skivan med fixerings ringen (10). Anslut sedan produktröret med produktslangen med en superseal koppling (14) 8 9,5mm el. 8 8mm. Anslut sedan kylslingan från kranhuset (8) med eventuell kylslangar från Pyton slangen med hose kopplingarna (13) Kolsyran / öl flödet / skummet kan justeras med justerskruven (2).Celli.com.Celli.com A. Kranhus B. Kyl slinga till tappkran C. Tappanslutning D. Hose clip E. Kylslinga / rundning F. Pytonslang (2-6 produkter) 40

41 Översikt av Sottobanco serien Detta är en produktöversikt på vad delarna har för funktion och var dom kan placeras. Tappkran oavsett modell placeras med fördel på en bänk, köks ö, eller bardisk. Kallvattenuttag med en ballofix kran måste finnas i utrymmet där Carbonatorn ska placeras. Ett jordat el uttag / 230V måste finnas i samma utrymme. Bruksanvisning. 1. Tappkran, här kommer Ert kylda och kolsyrade vatten. Börja med att fästa tappkranen. 1a. Stäng av vattnet. 2. Slang, oavsett modell så måste en slang från Carbonatorn anslutas till tapp - kranen. 3. Kolsyra, flaskan ska placeras stående och kopplas via en regulator till Carbonatorn. Kolsyreflaskor finns i flera storlekar som ger upp till 5.000L kolsyrat vatten på en enda fyllning Regulatorn, reglerar trycket ur flaskan. En kombi regulator finns som passar både engångsflaskor samt fyllningsbara flaskor. 1. Se till att slangen är snittad med ett helt rakt snitt. 2. För in slangen I kopplingen tills den bottnar (ca 2 cm) 3. Nu ska slangen sitta fast I kopplingen 4. För att lossa slangen måste Ni trycka in låsringen (pil på bild4) 5. Håll fast låsringen intryckt frigör sedan slangen. 5. Kolsyreslangen, ansluter kolsyreflaskan med Carbonatorn. 6. Carbonator, enheten som kolsyresätter ert vanliga kranvatten kan placeras upp till 6m från tappkranen. ( Sottobanco ) Carbonatorn ska stå i ett ventilerat utrymme och anslutas till ett jordat 230V uttag. Vattnet som ska kylas och kolsyras ansluts via en T- koppling från er befintliga kallvattenledning. 7. Vattnet, som ska kolsyresättas ansluts enkelt via en T-koppling ( Medföljer Ej ) Kopplingar med en kuggad ring skall skruvas fast på slang / produktrör. Lossa på ringen innan applicering skruva sedan fast ringen ordentligt. 41

42 Bruksanvisning. Anslutning och uppstart av Sottobanco med tappkran. Börja ned att placera Sottobanco på lämplig plats. Ej i solljus och med en luftspalt om 10cm runt om anläggningen och minst 30 cm över. ( Mer info i manualen för resp. produkt. ) Utrymmet skall även vara väl ventilerat med in och ut luft. Fyll på fullt med vatten under locket (1.) Fyll på upp till dränerings ventilen (2) OBS Anslut eluttaget till ett jordat eluttag efter att hela installationen är klar. Stäng av vattnet, och placera en ballofix kran innan anslutningen till Carbonator. Med ballofixen kan ni snabbt stänga av vattnet vid ett eventuellt läckage.( läs i medföljande bruksanv. vilket vattentryck vattnet ska ha in i Carbonatorn.( Rek. Tryck är ca 2 bar ) Vattentrycket får dock Ej överstiga 4 bar Anslut nu vattenslangen in i Sottobanco ( water in ) Var noga med att ansluta vatten resp. kolsyra till rätt anslutning på Carbonatorn ( läs manualen om kopplingar om ni inte är bekant med John Guest kopplingar ) Har ni en filterstation ska den kopplas in mellan vattenledningen och Sottobanco. Anslut tappkranen oavsett modell (11) med co2 vatten respektive Kylt vatten.(3) Skall ni även kyla tappkranen eller placera Carbonatorn långt bort, ansluter ni Sottobanco & tappkranen med en pytonslang ( 3) och ansluter Kylslingan i tappen med kylvattnet från Sottobanco (4) OBS. Om ni inte ska använda kylning av tappkranen och nyttja Pytonslang, måste ni plugga nr (4) och stänga av cirkulationspumpen på Sottobanco. Se till att alla slangar bottnar i respektive koppling. Anslut regulatorn (5) på kolsyreflaskan (6) drag åt hårt och koppla på slangen (7) i regulatorn ( 8 el 9,5mm ) och sätt i kolsyreslangen i Sottobanco på märkt plats.( Co2 in ) Ställ termostaten på max kyla (8) Öppna vattentillförseln in till Sottobanco Se till att det inte läcker någonstans Öppna huvudkranen helt på Co2 flaskan samt vrid upp trycket på regulatorn till ca 3,5 bar. ( se manual för regulator ) Slå på strömbrytaren på Sottobanco anslut sedan kontakten i ett jordat elutag 230V ( 16 AMP ) Nu ska anläggningen starta upp, kontrollera att det inte läcker i några kopplingar. Öppna kranen / kranarna (10) och spola ca 5 liter. Låt anläggningen stå i 60min. - Innan dess kommer det svagt kolsyrat vatten. 10 Tappa upp ett glas och smaka av. Nu kan ni njuta av ert egenproducerad kolsyrade vatten. Tycker ni vattnet är för kallt kan ni sänka termostaten något. Kontrollera att det inte bildas is proppar i anläggningen. Om så är fallet måste ni stänga av enheten i ett par timmar, höja temperaturen på termostaten och sedan driftsätta anläggningen igen

43 Bruksanvisning. Anslutning och uppstart av Anteras, Jolly, Sirio, Orion. Börja ned att placera bar anläggningen på lämplig plats. Ej i solljus och med en luftspalt om 5 10cm runt om anläggningen. ( Mer info i manualen för resp. produkt. ) - Utrymmet där anläggningen placeras skall vara ventilerat med in och utluft. Anslut elsladden till ett jordat 230V eluttag efter att hela installationen är klar. Stäng av vattnet, och montera en ballofixkran innan anslutningen Carbonatorn. Med ballofixen kan man snabbt stänga av vattnet vid ett eventuellt läckage. Läs i medföljande bruksanvisning vilket vattentryck vattnet ska ha in i Carbonatorn. Vattentrycket ska ligga mellan 2-4 bar. Kontrollera vattentrycket med en manometer innan ni ansluter till Carbonatorn. Var noga med att ansluta vatten resp. kolsyra till rätt anslutning på Carbonatorn. Anslut vattenslangen i snabbkopplingen (H2O på Carbonatorn) Var noga med att slangen bottnar i kopplingen. Se sid.46 i manualen. Anslut Co2 slangen in i Carbonatorn. Anteras är vattenkyld och skall fyllas med vatten. Öppna topplocket och fyll på med kallt vatten en centimeter under överrinnings hålet. Häll ej vatten på El komponenter. Ställ in termostaten på max kyla. Öppna ballofixen till H2O, kontrollera eventuella läckage. Sätt i kontakten och slå på strömbrytarna. Se separat info blad om regulator och kolsyra. Anslut kolsyran till anläggningen. ( se skiss på sid. 45 Vrid på kolsyran. Co2 halten skall vara ca: 3,5-4 bar Anläggningen är klar för servering efter ca: 15min( luftkyld) 2 tim. ( vattenkyld ) Spola rikligt med vatten ( 1-2L) innan servering. Notera kapaciteten på er anläggning. Vid tappning om 16L/timme ger det en fyllning av glas om ca; 30cl i Minuten Ej mer. Kontrollera att vattnet inte är för kallt ispropp kan bildas. E Snabbstart. Kontrollera att alla anslutningar är täta och att Ni har rätt tryck på vattnet & kolsyran samt att anläggningen är placerar enligt föreskrifterna. 1.Släpp på vattnet in i anläggningen 2.Slå på strömbrytaren sätt på max kyla. 3.Tappa lite vatten ( 1.liter ) ur kranen. 4. Vrid på kolsyran ( ca ¼ varv ) 5. Tappa lite vatten och notera om det kommer kolsyrat vatten. 6. Upprepa punkt 4 & 5 tills ni får kolsyrat vatten ur kranen. 7. När kolsyrat vatten kommer ur kranen är enheten klar. Notera kapaciteten på er anläggning. Vid tappning om 16L/timme ger det en fyllning av glas om ca; 30cl i Minuten Ej mer. Ballofixkran Anteras Kolsyra Regulator 43

44 Bruksanvisning. Anslutning och uppstart av Carbonator Family Börja med att placera anläggningen på lämplig plats. Ej i solljus och med en luftspalt om 5 10cm runt om anläggningen. ( Mer info i manualen för resp. produkt. ) Anslut el sladden till ett jordat eluttag efter det att hela installationen är klar. Stäng av vattnet, och placera en ballofixkran innan anslutningen till Carbonatorn. Med ballofixen kan Ni snabbt stänga av vattnet vid ett eventuellt läckage. Läs i medföljande bruksanv. vilket vattentryck vattnet ska ha in i Carbonatorn. ( Rek. Tryck är ca 3 bar ) Vattentrycket ska ligga mellan 2-4 bar. Kontrollera vattentrycket med en manometer innan ni ansluter till Carbonatorn. Var noga med att ansluta vatten respektive kolsyra till rätt anslutning på Carbonatorn. Anslut vattenslangen i snabbkopplingen (H2O på Carbonatorn). Var noga med att slangen bottnar i kopplingen. Anslut Co2 slangen från regulatorn till Carbonatorn. Anslut slangen från Carbonatorn till Er tappkran. Var noga med att slangen bottnar i kopplingen. Se sid.46 i manualen. Öppna vattentillförseln. Slå på strömbrytaren / Anslut kontakten. Spola lite vatten för att se att inget läckage finns. Öppna Co2 kranen på Co2 flaskan. Ställ in Co2 halten ca: 3,5 bar. Saknar ni manometer på er regulator ökar ni med 1 /4 varv i taget. Spola nu lite vatten ur tappen och se om det kommer kolsyrat vatten. Upprepa ökningen av Co2 samt spolning av vatten tills det kommer Co2 vatten. Överstig Ej Carbonatorns kapacitet vilken är ca 2st 40cl glas i minuten ( 50L/hr ) Skulle det börja puffa ur anläggningen kan ni lufta den. Avluftning av Carbonator. - Stäng av strömmen / Dra ur kontakten - Stäng inte av vattnet. - Öppna locket (D) - Dra försiktigt i plastbandet som finns i Carbonatorn under locket tills vatten kommer. - Släpp omedelbart bandet när vatten kommer. - Torka upp eventuell vatten i Carbonatorn. Förvissa er om att det Ej är vatten i Carbonatorn före driftsättning. - Koppla på strömmen. Anläggningen är nu klar för drift. Snabbstart. Kontrollera att alla anslutningar är täta och att Ni har rätt tryck på vattnet & kolsyran samt att anläggningen är placerar enligt föreskrifterna. 1.Släpp på vattnet in i anläggningen 2.Slå på strömbrytaren. 3.Tappa lite vatten ( 1.liter ) ur kranen. 4. Vrid på kolsyran ( ca ¼ varv ) 5. Tappa lite vatten och notera om det kommer kolsyrat vatten. 6. Upprepa punkt 4 & 5 tills ni får kolsyrat vatten ur kranen. 7. När kolsyrat vatten kommer ur kranen är enheten klar. Notera! Kapaciteten på er anläggning. Vid tappning om 50L/timme ger det en fyllning av glas om ca; 2st 40cl i Minuten Ej mer. Kolsyretrycket ska ligga i symbios med vattentrycket. Tex. H20 tryck 3 bar CO2 tryck 3,2 bar D 44

45 Bruksanvisning. 4 Regulator B 6 Alla våra regulatorer är godkända för livsmedel. En regulator reglerar trycket från kolsyreflaskan så att rätt tryck går in i Carbonatorn för framställning av kolsyrat vatten. Oavsett modell gäller i princip följande. 1. Visar mängden kolsyra kvar i flaskan 2. Visar trycket ut ur kolsyreflaskan 3. Regulator hus 4. Reglering av kolsyretrycket. Man ökar trycket genom att vrida vredet medurs. 5. Standard fäste för kolsyreflaska 6. Säkerhetsventil prova att utösa 1ggr/år A. Huvudkran på kolsyreflaska. B. Anslutning till kolsyreslang C. Kolsyreslang. E. Co2 packning Vid montering av den lilla regulatorn på en flaska, ska adaptern appliceras hårt på regulatorn som finns i förpackningen. Kolsyretrycket ska alltid ligga i symbios med vattentrycket oavsett anläggning..celli.com Tips. Glöm Ej packningen! Var noga med att alltid fixera regulatorn på kolsyreflaskan hårt. Placera alltid kolsyreflaskan i en upprätt position. Placera aldrig kolsyran vid värme < 30*C Släng aldrig en kolsyreflaska. Vädra alltid ordentligt efter ett kolsyreläckage. Förvara Kolsyreflaska och regulator < 0 C Kolsyreflaskan skall föras I säkerhet vid brand. Drag åt regulator muttern (5) hårt. Man ökar trycket genom att vrida vredet medurs. Lilla regulatorn kan placeras max 1m från Carbonatorn. Stora regulatorn T.V. kan placeras upp till 10m från själva Carbonatorn om ni nyttjar 8-9,5mm slang. 45

46 Bruksanvisning. Material : Plast / Polypropylen Arbetsområde : 1 16 bar Arbetstemp : - 20*C 70*C John Guest kopplingar är en tät slutande snabbkoppling för dryckeshantering. Kopplingarna är Livsmedelsgodkända av FDA och nyttjas världen över, tex. i alla disk / tvätt maskiner. 1. Se till att slangen är snittad med ett helt rakt snitt. 2. För in slangen I kopplingen tills den bottnar (ca 2 cm) 3. Nu ska slangen sitta fast I kopplingen 4. För att lossa slangen måste Ni trycka in låsringen (röd på bild4) 5. Håll fast låsringen intryckt frigör sedan slangen. 6. Kopplingar med en kuggad ring skall skruvas fast på slang / produktrör. Lossa på ringen innan applicering skruva sedan fast ringen ordentligt. 6 Art: 443 Tube cutter. Ger absolut raka snitt i slangarna Art: 358 Nycklar gör det lätt att applicera och koppla isär - Låsringen avlägsnas vid applikation - Låser kopplingen när slangen är isatt. Art: 772 Passa dom vanligaste Kopplingar för Bag in box viner på marknaden 6 Art: 772 Koppling för Bag in box Viner. 46

47 Kopplingsschema TE MIX 15 med öl anslutning Nya anslutningar 1. Beer / water in. 2. CO2 in. 3. Soda out. 4. Beer / water out. 5. Water in. 6. Cirkulation in. 7. Cirkulation out. 47

48 kopplingsschema TE MIX 15 med öl anslutning Anslut ny koppling 1. Plugga med 9mm 48

49 Bruksanvisning. Pressure reducing valve Preset at 3 bar from factory 49

50 Felsökning Carbonator Fel indikation Förmodad orsak Åtgärd Enheten startar inte. Kontakt Ej ansluten Kabelbrott Sätt i kontakten Byt Elkabel Kylenheten fungerar men ej vattenpumpen. Vattenpumpen Ej ansluten Vattenpumpen defekt Anslut Vattenpumpen Kontakta servicetekniker Kompressor, pump och fläkt fungerar, men enheten kyler Ej. Läckage i kylmediumet Kontakta servicetekniker Kylfläkten fungerar Ej. Kabelbrott till fläkt Kyl fläkt defekt Kontakta servicetekniker Kontakta servicetekniker Kompressor och fläkt är hel och arbetar, pumpen levererar Ej kallt vatten. Kylvattnet i Enheten är fruset och kompressorn arbetar. Termostat defekt Kontakta servicetekniker Termostat defekt Kontakta servicetekniker Kompressorn arbetar Ej men Kyl fläkten och pumpen arbetar. Överhettnings skyddet i kompressorn har slagit ifrån. Kompressor relä defekt. Kompressor defekt Slå av strömmen. Vänta på att kompressorn slår till igen. Var noga med att ventilera utrymmet för Soda butlern. Kontakta servicetekniker Kontakta servicetekniker Carbonatorn avger oljud För lågt vattentillflöde Riktmått 2,5 4 bar Öka vattentillförseln Byt / rengör ev. filter För lågt karbonerat vatten För lite kolsyrat vatten kommer Co2 trycket för lågt Luft i Carbonatorn Carbonator defekt För lågt vatten tryck minst 2,5 bar Öka Co2 trycket till max 4 bar Ventilera karbonatorn i enheten ett par sekunder. ( se skiss ) Kontakta servicetekniker Öka trycket / till 4 bar Kolsyra läcker ut i tappkranen För högt vattentryck Elektronik box defekt Vattenpump defekt Sänk vattentrycket Kontakta servicetekniker Kontakta servicetekniker Kolsyrat vatten kommer även ur den tapp avsatt för endast kylt vatten Returventilen är inte korrekt inställd i Carbonatorn Kontakta servicetekniker Carbonatorn slår till och från ovanligt mycket med korta intervaller Tekniskt fel Säkring defekt Kontakta servicetekniker Byt säkring i Carbonatorn Carbonatorn läcker Läckage i kopplingar Felsök och dra åt kopplingarna Det sprutar och stänker ur kranen För högt vattentryck Liten Diskho / spillbricka Anslut en vattenregulator och justera vattentrycket till 2-4 bar Byt diskho Det är för lite kolsyra i vattnet För lågt kolsyretryck Sätt kolsyretrycket i samspel med vattentrycket. Det pyser ur kranen när man ska dricka Det smäller till i kranen när man ska dricka Det är normalt att det pyser lite. För högt kolsyretryck Fel slang är ansluten. Det är ingen kolsyra i vattnet Kolsyran är slut Det kommer inget / lite vatten ur tappen. Ni har för lågt vattentryck Carbonatorn har blivit igensatt på grund av orent vatten. Alla ingrepp får endast göras av behörig personal. Koppla alltid ifrån all spänning från enheterna före ingrepp / översyn. Sänk kolsyretrycket. Se ovan anv. Byt slang / skifta slang Byt kolsyreflaska eller ring er leverantör för byte. Öka vattentrycket Carbonatorn är defekt. Ingen reklamation gäller för undermåligt underhåll. 50

51 ÅF Att tänka på vid köp av anläggning. Välj den senaste tekniken Vi säljer professionell utrustning. Våra anläggningar nyttjas av yrkesfolk över hela Världen. Leverantörerna är världsledande inom sitt genre och använder bara den senaste tekniken / materialet. Köksblandare för kolsyrat vatten Välj ändamålsenliga produkter Våra produkter passar standard fat och standard flaskor på marknaden och kan oftast servera flera olika produkter om så önskas. - Tänk på att inte köpa en anläggning med begränsad kapacitet eller specialflaskor som finns i begränsat utbud. Små kolsyreflaskor ger sämre ekonomi / liter, Välj erfarenhet och kompetens Vi är auktoriserad återförsäljare för Celli SpA. Detta innebär att Ni som kund är garanterad rätt produkt till rätt ändamål. Ni kan samtidigt lita på att Ni omfattas av garanti och servicenät som finns via vår partner Y I T Beerbar.com med rikstäckande återförsäljare och kolsyra från Världens största gas leverantör, ger Er som kund kvalitativa produkter och tjänster. Miljöpolicy Scandinavian Dispensing System skall delta i arbetet för att vår miljöpåverkan skall vara minsta möjliga. Detta har vi valt att genomföra på följande sätt: - Öka kunskapen och höja medvetenheten kring miljöfrågor inom företaget, genom kontinuerligt diskutera och väga in miljöaspekter i våra arbetsuppgifter. - Påverka, ställa krav och samarbeta med andra företag, myndigheter och organisationer. - Genom att ständigt hålla en dialog med våra leverantörer angående miljöaspekter, krav och miljötänkande. - Packa avgående gods enbart med papper. Pappret är tillverkat av förnyelsebart och nedbrytbart material. - Ta emot av oss försålda produkter för återvinning om kunden så önskar. - Påverka våra kunder att nyttja stora kolsyreflaskor till våra anläggningar vilket leder till färre transporter. - Endast nyttja Koldioxidflaskor som är fyllda i Sverige. - Källsortera avfall i enlighet med kommunens källsorteringsprogram. Scandinavian Dispensing System AB Box Stockholm Tel.: Fax: VAT: SE E-post : [email protected] Bank: S E B Bankgiro: Swiftcode: ESSESESS Plusgiro: Styrelsens säte: Stockholm 51
