1 REDSKAPSKATALOG Grävmaskin

2 engcon Redskapskatalog Utrusta din maskin för säker lönsamhet Årets katalog innehåller som vanligt en rad produktnyheter för bättre effektivitet och lönsamhet. Den stora nyheten är dock en kombination av ett nytt koncept Non Accident Generation och ett helt nytt redskapsfäste som lever upp till konceptets högt ställda säkerhetskrav, Q-Safe. Genom Non Accident Generation sätter engcon ökat fokus på arbetsplatsens säkerhet. I det arbetet ska vi lyfta säkerhetstänkandet till att omfatta hela produktprogrammet, inte bara enskilda produkter. Samtliga produkter från engcon som är märkta med Non Accident Generation sätter en ny säkerhetsstandard och är designade och konstruerade för att skapa en maximalt säker arbetsplats. Med Q-Safe har engcon konstruerat världens säkraste redskapsfäste med trefaldig säkerhet: hydraulisk övervakning, mekanisk låsning, elektronisk övervakning. Därmed reduceras risken för felkoppling till ett minimum. I centrum av produktprogrammet står våra världsledande tiltrotatorer. Kring dem har vi utvecklat ett komplett redskapsprogram, System engcon. Under 2013 introduceras den tredje modellen tiltrotatorer i Generation 2: EC209 som är anpassad för 7 9 tons grävmaskiner. Liksom föregångarna är EC209 robust, lättservad och har fått en ökad tiltvinkel. Dessutom är 2-serien optimalt anpassade för EC-Oil, engcons nya fullhydrauliska lösning för snabba och säkra redskapsbyten, utan att föraren behöver lämna hytten. 2 Intro

3 Redskapskatalog engcon Produktöversikt 04 System engcon 06 Job report: EC-Oil 08 EC-Oil NYHET EC209 EC219 EC Tiltrotatorer EC02B: 1,5 3,5 ton 12 EC05B: 3 7 ton 12 EC209: 7 9 ton 13 EC10B: 6 14 ton 13 EC15B: ton 14 EC219: ton 14 EC226: ton 15 EC30: ton Rotatorer och tiltfästen EC05B-R EC30-R: 3 32 ton 17 TFS30 TFS80: 1 32 ton 17 TFS1 TFS2: ton 17 NYHET GR20B GR20RR 18 Griptillsatser GR05 GR30: 3 32 ton 19 GR20RR Redskapsfäste Q-Safe NYHET Q-Safe. Ny generation av EC-Oil. Skopgrind S45, S60 och S70 22 Redskapsfästen/skopgrindar Q-Safe 23 S30 S80, S1 S3 24 GS45-ECO, GS60-ECO, GS70-ECO 24 GS30 GS80, GS1 GS Hydrauliska redskap Sten- och sorteringsgrip 26 Timmergrip 27 Gaffelställ 27 Markvibrator 28 Sopvals Mekaniska redskap Djupgrävningsskopa 31 VA-skopa 31 Kabelskopa 32 Planeringsskopa 32 Asfaltskärare 33 Rivtand 33 NYHET Högflödessvivel 34 Tillval Styrsystem Microprop DC2 34 Högflödessvivel Specifikationer Innehåll 3

4 engcon Redskapskatalog System engcon gör din grävare till en vinstmaskin Allt fler grävmaskinsägare vet att lönsamhet har ett namn: System engcon. Med vårt kompletta redskapsystem blir din grävmaskin maximalt mångsidig och du kan åta dig ännu fler och varierade uppdrag. Med tiltrotatorn som utgångspunkt har engcon utvecklat en rad redskap med höga krav på funktion och kvalitet som gör arbetet lättare, effektivare och med bättre vinstmarginal. System engcon ger dig helt enkelt en helhetslösning som gör att du och din maskin klarar alla utmaningar. System engcon ASP din trygga partner! Med engcons ständigt växande nät av auktoriserade servicepartners, ASP, får du som kund ännu bättre service. Genom engcon Academy fördjupar vi kunskapen om våra produkter hos våra återförsäljare och ASP. När du kontaktar en av våra ASP vet du att den har en gedigen kunskap, rätt verktyg och alltid de reservdelar som vi rekommenderar i lager. Det betyder trygghet för dig som kund samt snabbare och effektivare service. engcon kvalitetscertifierat SS-EN ISO 9001:2008 engcon miljöcertifierat SS-EN ISO 14001: System engcon

5 Redskapskatalog engcon System engcon 5

6 engcon Redskapskatalog SE FILMEN PÅ engcon.com/youtube EC-Oil på väg att bli ett måste Tiltrotator är redan en självklarhet EC-Oil håller snabbt på att bli en självklarhet och ett kundkrav. Det är inte ovanligt att uppdragsgivarna ber särskilt om en maskin med EC-Oil fästen, för då vet de att jobbet går snabbt och smidigt, säger Hans Nilsson, verkstadschef på Bröderna Engströms Entreprenadmaskiner i Örebro. Engströms grundades 1956 och drivs i dag av andra generationen Engström, bröderna Jan-Olow och Per-Eric. Företaget, som har 100 anställda, utför anläggningsarbeten över stora delar av Sverige och har cirka 130 enheter, varav ungefär hälften är band- och hjulgrävare i alla storlekar. I stort sett alla grävmaskiner från fem till 25 ton är bestyckade med tiltrotatorer från engcon. Maskinisterna kan inte jobba effektivt utan tiltrotatorn, säger Hans Nilsson, verkstadschef på Engströms. Testkör Samarbetet med engcon har fördjupats med åren och det har bland annat resulterat i att Engströms testkör engcons produkter innan de kommer i serieproduktion. Engströms har bland annat testkört gripar från engcon och nu senast nya redskapsfästet med EC-Oil. Hans Nilsson ser det som en stor fördel att få vara med i ett tidigt skede. Dels får vi ett extra modernt redskap som vi kan använda i verksamheten. Dels får vi möjlighet, genom våra synpunkter, att påverka redskapet så att det blir så bra som möjligt. Han ser EC-Oil som ett måste inom kort om det inte redan är så. På servicemaskiner, som våra hjullastare som använder många redskap, är EC-Oil oerhört bra. Man sparar mycket tid och pengar på att kunna byta redskap snabbt utan att föraren behöver lämna hytten. Det är inte ovanligt att uppdragsgivarna ber särskilt om en maskin med EC-Oil, för då vet de att jobbet går snabbt och smidigt. Sparar tid Martin Hagström har kört grävmaskin i snart tio år, varav de två senaste åren för Engströms. Han har hela tiden kört en Liebherr 314 från 2010 med system engcon, en tiltrotator EC15 och ett redskapsfäste allt med med EC-Oil. Tiltrotator är en självklarhet för mig och jag skulle också ha väldigt svårt att jobba utan EC-Oil. När man bytte hydraulredskap förr, så fick man göra maskinen trycklös, gå ut och koppla hydraulslangarna för hand och sedan sätta igång maskinen igen. Varje byte av hydraliskt redskap tog väl fem minuter, men med EC-Oil går det sekundsnabbt. Vissa dagar kan Martin göra upp emot ett 50-tal redskapsbyten och den hydrauliska gripen från engcon används ofta. Det säger sig självt att det inte skulle fungera utan EC-Oil. Den gör att jag tjänar väldigt mycket tid. 6 Job report: EC-Oil

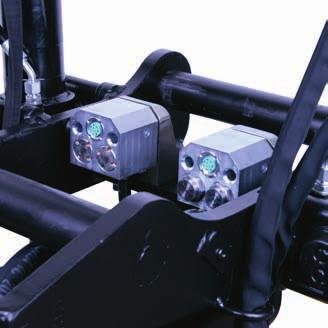

7 Man sparar mycket tid och pengar på att kunna byta hydrauliska redskap snabbt utan att föraren behöver lämna hytten. Fördelar EC-Oil Snabba och smidiga byten av hydrauliska redskap utan att behöva lämna förarplatsen Robusta och enkla hydraulkopplingar ger en överlägsen totalekonomi Elkontakt ger flexibel användning med tiltrotator och redskap Redskap kan kopplas under fullt systemtryck Hydraulkopplingarna sprängtestade med upp till fyra gånger arbetstrycket Smutståliga, testade 1000-tals gånger i skitig miljö Inga kostnadskrävande ombyggnationer med ex, dumpventiler och returledningar på grävmaskinen krävs Kan med fördel kombineras med högflödessvivel (gäller QSECO60 och QSECO70) Invändiga anslutningar, skyddade mot slag och smuts Glappfri anslutning Svetsat i höghållfast stål Priset marknadens mest prisvärda system för automatisk olje- och elkoppling.

8 engcon Redskapskatalog TM byt arbetsuppgift sekundsnabbt Äntligen kommer fullhydraliska fästen att bli tillgängligt för alla. Fullhydrauliska fästen har funnits i många år men pga av det höga priset har de bara kunnat användas i speciella uppdrag. Med EC-Oils enkla funktion ändras detta. Nya uppgraderade EC-Oil är engcons system för hydraul- och elkoppling av engcons hydrauliska redskap, speciellt anpassad för vår nya serie tiltrotatorer och vårt nya och säkra redskapsfäste Q-Safe. Som enda leverantör kan vi hjälpa dig med en helhetslösning allt från styrsystem, fäste och redskap till support och säkerhetsanalyser. Använd EC-Oil för sekundsnabba redskapsbyten direkt från hytten. Med EC-Oil på redskapsfästet, över och under tiltrotatorn samt på redskapet kan man vid behov av maximal brytkraft koppla från tiltrotatorn och koppla redskapsfästet direkt på ett hydrauliskt eller mekaniskt redskap. Det sparar vikt, vilket innebär bränslebesparingar och bättre totalekonomi. Detta bildar ett system av redskap som gör jobbet snabbt, effektivt och lönsamt. EC-Oil är konstruerat för maximal driftsäkerhet i krävande miljöer. EC-Oil har inga slangar eller elkablar som rör sig vid inkoppling. Det minskar risken för klämskador och nötning. Det är marknadens enda fullhydrauliska system som klarar att koppla trycksatta redskap med fullt systemtryck. De egenutvecklade olje- och elkopplingarna är designade för att ännu bättre stå emot de tuffa förhållanden som ofta råder kring en grävmaskin. Kopplingarna är marknadens tåligaste, det har visats genom bland annat sprängtester med 400 bars arbetstryck och fältstudier i smutsiga miljöer. Nya EC-Oil kan fås på engcons nya generation tiltrotatorer, nya säkra redskapsfäste Q-Safe och på alla hydrauliska redskap fr o m EC-Oil

9 Redskapskatalog engcon NYHET! Välj hur du vill ansluta ditt redskap Hydrauliska redskap Mekaniska redskap EC-Oil 9

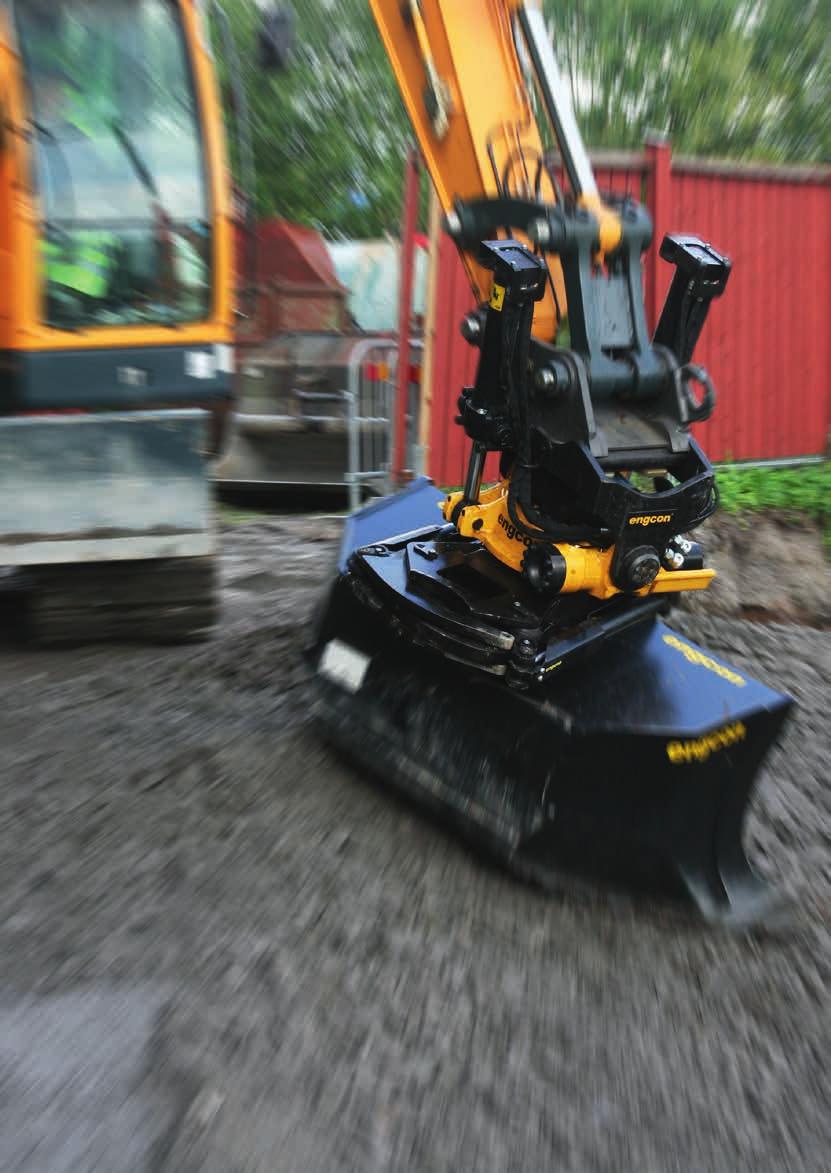

10 u EC02 & EC05, oavsett styrsystem är försedda med lasthållningsventiler på tiltcylindern. Detta då de endast har en tiltcylinder och vid ev, slangbrott finns ingen annan cylinder som kan bromsa. u Övriga modeller: EC209, EC10, EC15, EC219, EC20, EC2226, EC30 har som std, lasthållningsventiler (2 st/cylinder) på modeller med styrsystem SS9 (4-slang) och övriga modeller är förberedda för att montera lasthållningsventiler. u Alla tiltrotatorer utrustas med täta slangskydd som förhindrar olja att spruta ut i sidled vid ev, slangbrott. u Alla redskapsfästen av modellen RF, S30, S40, S45, S50, S60, S70 & S80 har dubbel säkerhet i form att det dels sitter en slangbrottsventil samt fjädrar som håller låskilarna vid ev, slangbrott eller av annan orsak ett trycklöst system. u Alla tiltrotatorers redskapsfästen kommer stegvis levereras med Q-Safe, med eller utan EC-Oil, fr o m Nya 2-serien tiltrotatorer engcons tiltrotatorer kan anpassas till de flesta av marknadens förekommande grävmaskiner och traktor grävare med maskin vikt från 1,5 32 ton. Den nya generation tiltrotatorer i 2-serien har börjat rullas ut. Först ut var EC226, som succesivt ersätter trotjänaren EC20B och det följdes upp med EC219 som är anpassnings bar för grävmaskiner i viktklassen ton och senast EC209 för viktklassen 7 9 ton. Tiltrotatorerna i 2-serien är robusta, lättservade och har fått en ökad tiltvinkel. De har hydraulmotorn på vänster sida, väl skyddad och synlig för föraren, samt är fullständigt förberedda för centralsmörjning och anpassade för högflödessvivel och självklart EC-Oil fästen.

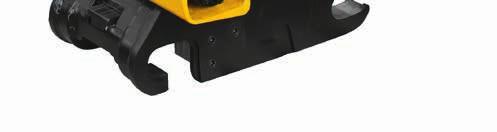

11 Redskapskatalog engcon Med Generation 2 befäster engcon sin ställning som världsledande tillverkare av tiltrotatorer. Bland fördelarna finns bland annat en tiltvinkel på 45 grader, ökad servicevänlighet, ökade bussningsdimensioner, hydraulmotor på vänster sida och integrerad centralsmörjning. Det senare, att alla smörjpunkter är framdragna till ett och samma smörjblock, sparar mycket tid och pengar för entreprenören. EC209, anpassad för volymsegmentet 7 9 tons grävmaskiner, är tredje modellen i Generation 2. En förserie av nya EC209 säljs hösten u Levereras som std med 2 stycken lasthållningsventiler per cylinder u Möjlighet att utrusta med EC-Oil kopplingar över och under tiltrotatorn u Kraftigare överoch underdelar u Plats för sensorer till maskinstyrning u Upp till 11,5 % högre tiltmoment jämfört med tidigare modeller u Utrustad med täta slangskydd som förhindrar olja att spruta ut i sidled vid ev, slangbrott u Alla smörjpunkter framdragen till en och samma smörjcentral u Skruvens diameter ökad, snäckväxeln har blivit tåligare u 45 graders tiltvinkel u Anpassad för högflödessvivel som klarar flöden upp till 150 l/min (ej EC209) u Ny typ av ventiler ger bränslebesparing u Bättre utrymme för ingående slangar u Ökad lagringsyta i tiltaxlarna u Ingjutna smörjkanaler u Förberedd för centralsmörjning, med skyddade smörjpunkter u Upp till 50 % högre brytmoment jämfört med tidigare modeller u Servicevänligare där brytglapp justeras utan demontering u Levereras med Q-Safe, med eller utan EC-Oil, fr o m 2014 u Hydraulmotor på vänster sida Tiltrotatorer 11

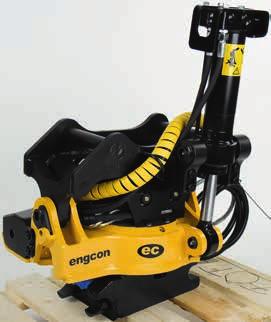

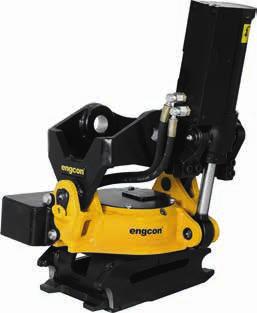

12 engcon Redskapskatalog Tiltrotatorer EC02B: Anpassningsbar till alla grävmaskiner i viktklassen 1,5 3,5 ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till alla på marknaden förekommande maskiner. EC02B Rotation ± 40 tilt Uppfyller europeisk säkerhetsnorm Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC02B kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. Elsystem: Standard 12-volt. EC05B: Anpassningsbar till alla grävmaskiner i viktklassen 3 7 ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. EC05B Rotation ± 40 tilt Uppfyller europeisk säkerhetsnorm Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC05B kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. Elsystem: Standard 12-volt. Tekniska specifikationer: sid. 37 Tillbehör: Griptillsats (sid ) 12 Tiltrotatorer

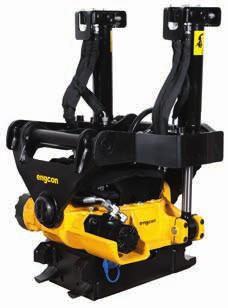

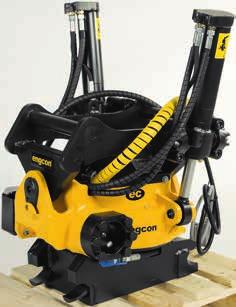

13 Redskapskatalog engcon EC209: Anpassningsbar till alla grävmaskiner i viktklassen 7 9 ton NYHET Nya EC209, den tredje modellen i Generation 2. Likt sina storasyskon har den fördelar som slår de flesta konkurrenter på fingrarna. Integrerade smörjkanaler som alla är framdragna till en och samma smörjpunkt. 45 graders tiltvinkel, m m. EC209 TM Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. Rotation ± 45 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC219 kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. Tillbehör: Griptillsats (sid ) Lasthållningsventiler till tiltcylindrarna (för körning med ex pallgaffel) Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ (std på all med styrsystem) u Ingjutna smörjkanaler, alla smörjpunkter framdragen till en och samma smörjcentral u Kraftigare över- och underdelar u 45 tiltvinkel u Hydraulmotor på vänster sida u Tiltcylindrar förberedda för lasthållningsventiler (std, på modeller med ss9) u Gripcylindrar* på modeller med grip* och ss9 är utrustade med dumpventil för att undvika tillfälligt tryckfall vid riktningsändring u Kraftfullt brytmoment och tiltmoment u Tiltaxlar har fått ökad lagringsyta u Ny typ av ventiler ger bränslebesparing u Anpassad för engcons proportionella styrsystem Microprop DC2 för steglös styrning med högsta precision. * Extra utrustning EC10B: Anpassningsbar till alla grävmaskiner i viktklassen 6 14 ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. EC10B Rotation ± 40 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC10B kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. Tillbehör: Griptillsats (sid ) Kan utrustas med lasthållningsventiler vilket bl a, är ett krav för körning med gaffelställ (std på all med styrsystem) Följande uppgraderingar gäller B-versionen, jämfört med A-versionen: u Större länklager till tiltcylindrar u Större anläggningsyta för cylinderaxlar (tjockare öron på stomme) u Ny låsning av tilt- och cylinderaxlar u Stöd för snäckskruv u Ny låsning av axiallager u Högre bultkvalitet till centrumring u Förstärkt stomme med fläns runt nedre delen av huset Tekniska specifikationer: sid. 37 Tiltrotatorer 13

14 TM engcon Redskapskatalog EC15B: Anpassningsbar till alla grävmaskiner i viktklassen ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. Rotation ± 40 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC15B kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. EC15B Elsystem: Kan anpassas antingen för 12- eller 24-volts elsystem. Tillbehör: Griptillsats (sid ) Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ (std på all med styrsystem) UTGÅR 2013 EC219: Anpassningsbar till alla grävmaskiner i viktklassen ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. EC219 TM NYHET Rotation ± 45 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC219 kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. Tekniska specifikationer: sid. 38 Tillbehör: Griptillsats (sid ) Högflödessvivel för flöden upp till 150 l/min på extrauttagen. Kan utrustas med lasthållningsventiler vilket bla är ett krav för körning med gaffelställ (std på all med styrsystem) u Förbreredd för centralsmörjning, med skyddade smörjpunkter u Ingjutna smörjkanaler u Alla smörjpunkter framdragen till en och samma smörjcentral u Kraftigare över- och underdelar u 45 tiltvinkel u Hydraulmotor på vänster sida u 37% högre brytmoment (jämför med EC15B) u 6,1% högre tiltmoment (jämför med EC15B) u 27% högre vridmoment (Jämför med EC15B) u Tiltaxlar har fått ökad lagringsyta. Diameter 85 mm u Servicevänligare där brytglapp justeras utan demontering u Bättre utrymme för ingående slangar u Anpassad för högflödessvivel som klarar flöden upp till 150 l/min u Ny typ av ventiler ger bränslebesparing u Tiltcylindrar förberedda för lasthållningsventiler (viktigt vid körning med pallgafflar) 14 Tiltrotatorer

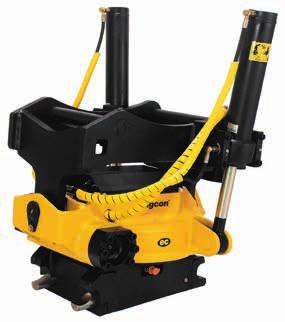

15 TM EC226: Anpassningsbar till alla grävmaskiner i viktklassen ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. Rotation ± 45 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) EC226 NYHET Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC226 kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. Elsystem: Standard 24-volts elsystem. Tillbehör: Griptillsats (sid ) Högflödessvivel för flöden upp till 150 l/min på extrauttagen Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ. (std på all med styrsystem) u Förbreredd för centralsmörjning, med skyddade smörjpunkter u Ingjutna smörjkanaler u Alla smörjpunkter framdragen till en och samma smörjcentral u Kraftigare över- och underdelar u Plats för sensorer till maskinstyrning u 45 tiltvinkel u Hydraulmotor på vänster sida u 50% högre brytmoment (Jämför med EC20B) u 11,5% högre tiltmoment (Jämför med EC20B) u Skruvens diameter ökad, snäckväxeln har blivit tåligare u Tiltaxlar har fått ökad lagringsyta. Diameter 100 mm u Servicevänligare där brytglapp justeras utan demontering u Bättre utrymme för ingående slangar u Anpassad för högflödessvivel som klarar flöden upp till 150 l/min u Ny typ av ventiler ger bränslebesparing u Tiltcylindrar förberedda för lasthållningsventiler (viktigt vid körning med pallgafflar) EC30: Anpassningsbar till alla grävmaskiner i viktklassen ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. Rotation ± 40 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC30 kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. EC30 TM Tillbehör: Griptillsats (sid ) Högflödessvivel för flöden upp till 150 l/min på extrauttagen Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ (std på all med styrsystem) Tekniska specifikationer: sid. 38 Tiltrotatorer 15

16 u Alla tiltfästena, oavsett styrsystem är förberedda för lasthållningsventiler på tiltcylindrarna. u Alla tiltfästena utrustas med täta slangskydd som förhindrar olja att spruta ut i sidled vid ev. slangbrott. u Alla redskapsfästen på rotatorer och tiltfästen har dubbel säkerhet i form att det dels sitter en slangbrottsventil samt fjädrar som håller låskilarna vid ev, slangbrott eller av annan orsak ett trycklöst system. u Alla rotatorer och tiltfästen kommer stegvis levereras med Q-Safe redskapsfäste, med eller utan EC-Oil, fr o m hösten Rotera som du vill tilta upp till 40 Behövs inte tiltfunktionen, räcker en rotator långt. engcons rotatorer passar alla grävmaskiner och traktorgrävare och erbjuder obegränsad rotering. Rotatorn levereras med slang, snabbkopplingar och elinstallationsutrustning. Du väljer det styrsystem som passar dig och din maskin. Tiltfästet ger maskiner, i arbeten som inte behöver rotatorfunktion, möjlighet att tilta alla slags skopor och verktyg plus minus 40 grader. Ett kraftfullt och prisvärt alternativ, som kan anpassas till alla grävmaskintyper.

17 TM Redskapskatalog engcon Rotatorer EC05B-R, EC10B-R, EC15B-R, EC219-R, EC226-R, EC30B-R: Anpassningsbar till alla grävmaskiner och traktorgrävare i viktklassen 3 32 ton För dig som endast behöver rotering, men inte tiltfunktion. EC05B-R EC10B-R EC15B-R EC219-R EC226-R EC30B-R Rotatorn: Levereras med slang, snabbkopplingar samt elinstallationsutrustning. Passar alla grävmaskiner och traktorgrävare. Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. engcons rotatorer kan med fördel utrustas med engcons proportionella styrsystem Microprop, för steglös styrning med högsta precision. Elsystem: Kan anpassas för 12- eller 24-volts elsystem Tillbehör: Griptillsats (sid ) Tekniska specifikationer: sid. 39 Tiltfästen TFS30 TFS80, TFS1 TFS2: Anpassningsbar till alla grävmaskiner i viktklassen 1 32 ton För dig som endast behöver tiltfunktion, men inte rotering. TFS30 TFS40 TFS45/50 TFS60 TFS70 TFS80 TFS1 TFS2/27 Ger alla skopor och verktyg tiltmöjlighet, ± 40 Kraftfulla och prisvärda TFS30 och TFS40 har en cylinder, övriga två TFS1 TFS2 passar Volvos snabbfäste-system S1 (20), S2 (27) Uppfyller europeisk säkerhetsnorm Högkvalitativt stål ger hög styrka och låg vikt TM Tekniska specifikationer: sid. 39 Rotatorer och tiltfästen 17

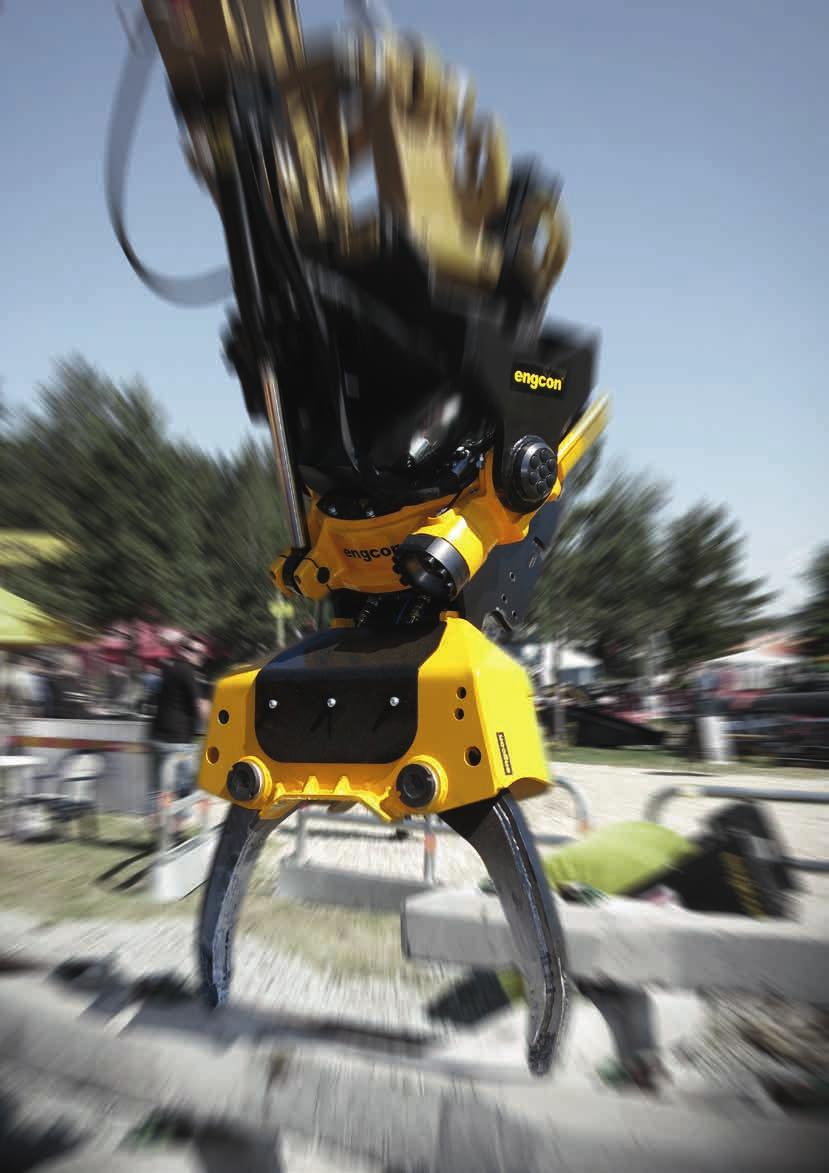

18 Greppa situationen på ett säkert sätt Ibland behövs en hjälpande hand på jobbet. engcons griptillsats i höghållfast stål ger dig en perfekt hantlangare för tunga föremål, som stolpar, brunnslock och kantsten. Lasthållningsventil i varje gripcylinder ökar säkerheten på din arbetsplats. Ny grip för järnväg GR20RR (Grab 20 Rail Road) är en kraftfull griptillsats. Den är speciellt utvecklad för den tuffa miljön vid järnvägsarbeten, då exempelvis tung räls ska dras och lyftas av grävmaskiner. Alla tiltrotatorer med styrsystem SS9 (4-slang) som har integrerad grip har en sk, dumpventil som förhindrar eventuella tryckstötar vid riktningsändring och därmed undviks risken med oönskad öppning av gripen.

19 Redskapskatalog engcon Griptillsatser GR05 GR30: Integrerad grip för tiltrotator och rotator 3 32 ton Griparmen är tillverkad av höghållfast stål för styrka och låg vikt Säkra lyft med lasthållningsventil i varje gripcylinder Perfekt hantlangare på byggarbetsplatsen Smidig hantering av t ex stolpar och kantsten Praktisk vid rör- och brunnsläggning Finns för tiltrotator/rotator EC05B, EC10B, EC15B, EC219, EC226 och EC30 3 fingerklor som standard Uppfyller europeisk säkerhetsnorm Fördelar GR20B: u Ökad gripvidd mm beroende på redskapsfäste u Kraftigare gripskydd u Fast mothåll u Förbättrade axellåsningar GR05 GR10 GR20B GR30 NYHET GR20B! Fördel GR30 (S80 och S3): u Gripvidd upp till 1080 mm MARKNADENS STÖRSTA GRIPVIDD GR20RR: Griptillsats för EC15B och EC219* Den nya griptillsatsen GR20RR är speciellt utvecklad för den tuffa miljön som griparna utsätts för längs järnvägen, där det ofta dras och lyfts tung räls med grävmaskiner. GR20RR Fördelar: Kraftfull konstruktion anpassad för tyngre och krävande användning som ex, inom järnvägsbranschen. Nedvinklad upp till 42 grader Stor gripvidd mm Skyddade cylindrar * Standard fästeskombinationer: S45, S50, S60 och SMP2 Ej möjliga: S1 och S2 Övriga fästeskombinationer på förfrågan. NYHET Tekniska specifikationer: sid. 39 Griptillsatser 19

20 engcon Redskapskatalog TM världens säkraste redskapsfäste Q-Safe är engcons nyutvecklade säkerhetsfäste för grävmaskiner med trefaldig säkerhet. Q-Safe ingår i engcons nya satsning och koncept Non Accident Generation där säkerhetstänkandet genomsyrar hela produktprogrammet. u Lyftkroken är säkerhetsklassad enl. EN ISO /A1:2009 och EN ISO /A1:2009 Med Q-Safe har engcon konstruerat världens säkraste redskapsfäste där risken för felkoppling av redskap reduceras till ett minimum. Med Q-Safe monterat på grävmaskinen måste bland annat skopan eller valt redskap ha markkontakt med ett visst tryck. Det går alltså inte att lossa skopan/redskapet hängandes uppe i luften. Så länge redskapslåset inte har låst ordentligt går grävmaskinen på ett starkt reducerat varvtal och först efter att skopan/redskapet anslutits och låsts ordentligt går maskinen åter upp i full effekt. Själva låsningen sker mekaniskt genom att skopan/redskapet skjuts in i ett fast och kilformat läge och samtidigt stängs inkopplingsvägen mekaniskt genom en stål-läpp som helt stänger möjligheten att tappa skopan eller riskera att den kommer i svängning. Utöver den mekaniska låsningen och säkerhets-läppen övervakas redskapsfästet med två av varandra oberoende givare som känner av att kontakt med båda skopaxlarna erhålles. Q-Safe är med detta trefaldigt säkert genom: Hydraulisk övervakning, mekanisk låsning, elektronisk övervakning. Med Q-Safe kommer inte föraren så långt att det riskerar gå fel det är preventivt och ger en säkrare arbetsplats. u Dubbla elektroniska givare säkerställer kontakt med främre och bakre axel. u Fram- och bakaxellås eliminerar risken för olyckor med svängande redskap. u Förberett för inkoppling av externt varningssystem, som signal eller ljus. u Lås-läppens unika utformning förhindrar bakre axeln att åka ur. Fotnot: Produktionen av Q-Safe startar hösten 2013 och kommer stegvis införas som engcons standardfäste. 20 Redskapsfästen

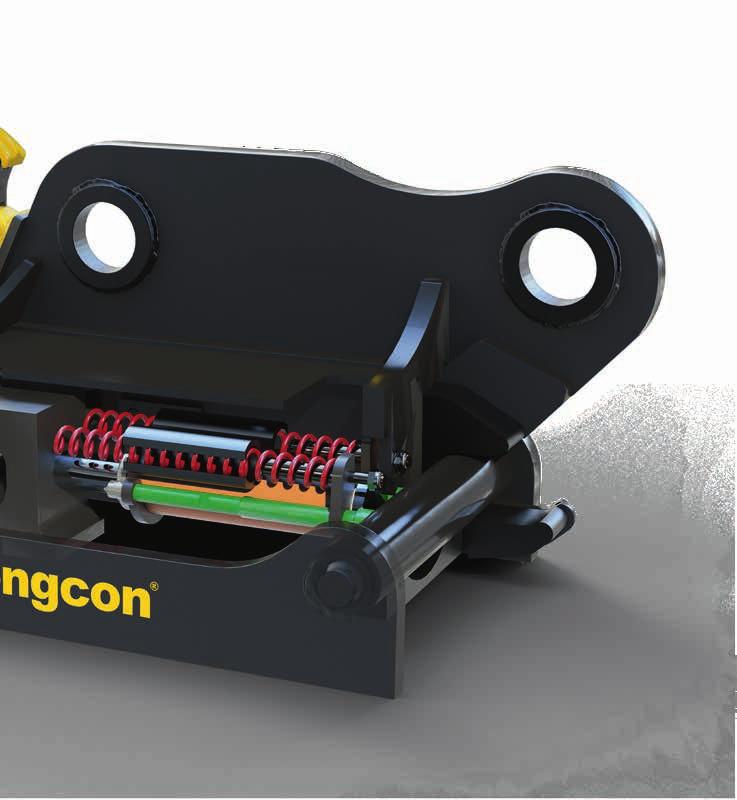

21 Redskapskatalog engcon NYHET! u Trefaldigt säkerhet med inbyggda funktioner, som via grävmaskinens hydraulsystem, förhindrar felaktigt handhavande. u Kraftiga fjädrar bibehåller låsningen även vid tryckfall. u Dubbla elektroniska givare säkerställer kontakt med främre och bakre axel. TM u Redskapet måste ha markkontakt för att kunna aktivera redskapslåset. Redskapsfästen 21

22 Q-Safe u Trefaldig säkerhet med inbyggda funktioner, som via grävmaskinens hydraulsystem, förhindrar felaktigt handhavande. u Redskapet måste ha markkontakt för att kunna aktivera redskapslåset. u Jämfört med enbart framaxellås, elimineras olyckor med svängande redskap. u Inga av engcons skopor är konstruerade med krokar som gör det möjligt att fuska vid flytt av redskap, exempelvis genom att med skopskäret kroka i en skopa. Detta medför en uppenbar risk för att skoporna glider av skopskäret på skopan som bär de andra skoporna. u Lyftkroken är säkerhetsklassad enl. EN ISO /A1:2009 och EN ISO /A1:2009 u Förberett för inkoppling av externt varningssystem, som signal eller ljus. Byt arbetsuppgift snabbt och säkert engcon erbjuder marknadens bredaste program av redskapsfäste. Valet är ditt välj mellan allt ifrån ett mekaniskt fäste upp till vårt nyaste säkra fästessystem Q-Safe med EC-Oil som även kopplar el och hydraulik automatiskt.

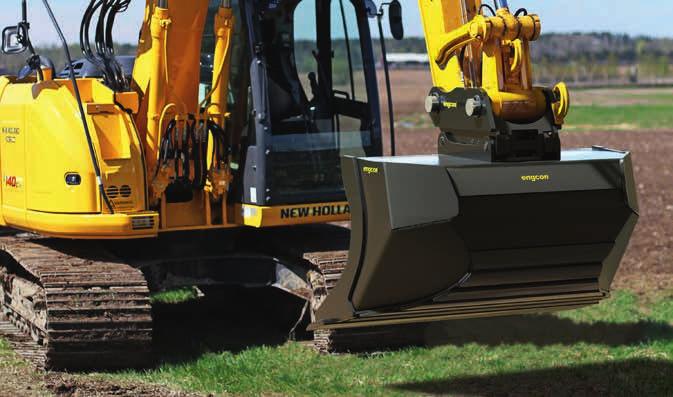

23 TM Redskapskatalog engcon Q-Safe världens säkraste redskapsfäste QS45 QS70/QS45-ECO QS70-ECO: För alla grävmaskiner i viktklassen 6 25 ton Fördelar Q-Safe Trefaldigt säkerhet: 1. Hydrauliskt säkerhetssystem som medför att redskapet måste stå på marken för att kunna aktivera redskapsfästet. 2. Dubbla mekaniska lås som förhindrar att redskapen lossnar från redskapsfästet även om någon del av låssystemet skulle brista. 3. Sensorer i fästet varnar genom att påverka maskinens hydraulsystem och varnar dessutom med ljud- och ljussignaler för öppet lås, felindikering eller felaktigt handhavande. QS45 QS60 QS70 QS45-ECO QS60-ECO QS70-ECO NYHET Q-Safe QS45, QS60 och QS70 är från fabrik förberedda för EC-Oil och dess funktioner med automatisk el- och hydraulkoppling Säkert, robust och pålitligt Godkänd och klassad lyftkrok Glappfri konstruktion med dubbla anliggningsytan jämfört med en annat fäste Längre upphämtningskrokar (hajkäftar) för att lättare och säkrare plocka upp verktyg Svetsat i höghållfast stål Lågt inbyggnadsmått Låg vikt Enkelt Produktionen av Q-Safe startar med början 2014 och kommer stegvis införas som engcons standardfäste. Tekniska specifikationer: sid. 40 Redskapsfästen 23

24 engcon Redskapskatalog Redskapsfästen S30 S80, S1 S3: För alla grävmaskiner i viktklassen 1 32 ton Tekniska specifikationer: sid. 40 Kan levereras med hydraulisk eller mekanisk låsning Hydraulisk låsning för snabba redskapsbyten direkt från hytt Glappfri anslutning Växlingsbara mellan djup- och höjdgrävning (S30 S80) Robusta, pålitliga och prisvärda Låga inbyggnadsmått Låg vikt Svetsat i höghållfast stål Typgodkänd lyftkrok (ej S30 och S40) Skopgrindar EC-Oil GS45-ECO, GS60-ECO och GS70-ECO för alla grävmaskiner i viktklassen 6 30 ton Skop/redskapsgrind anpassad för EC-oil kopplingar Enkelt att modifiera skopor för engcons snabbfästen Robusta, pålitliga och prisvärda Svetsat i höghållfast stål GS45-ECO GS70-ECO NYHET Skopgrindar GS30 GS80, GS1 GS3: För alla grävmaskiner i viktklassen 1 32 ton GS30 GS80 GS1 GS3 Enkelt att modifiera skopor för engcons snabbfästen Robusta, pålitliga och prisvärda Svetsat i höghållfast stål Tekniska specifikationer: sid S30 S80 S1 S3 24 Redskapsfästen

25 Redskap med finesser engcon erbjuder ett brett sortiment med hydrauliska redskap för din grävmaskin. Redskapen är utformade för maximal hållbarhet och är speciellt anpassade för att fungera ihop med engcons tiltrotatorer och redskapsfästen. Självklart kan redskapen utrustas med EC-Oil för snabba redskapsbyten direkt från hytten. Sten- och sorteringsgrip u Lastventil och tryckackumulator bibehåller gripkraften under lång tid och säkerställer säker lyftning (SK). u Uppfyller europeiska säkerhetsstandarder förhindrar felaktigt handhavande. Markvibrator u Uppfyller europeisk säkerhetsnorm.

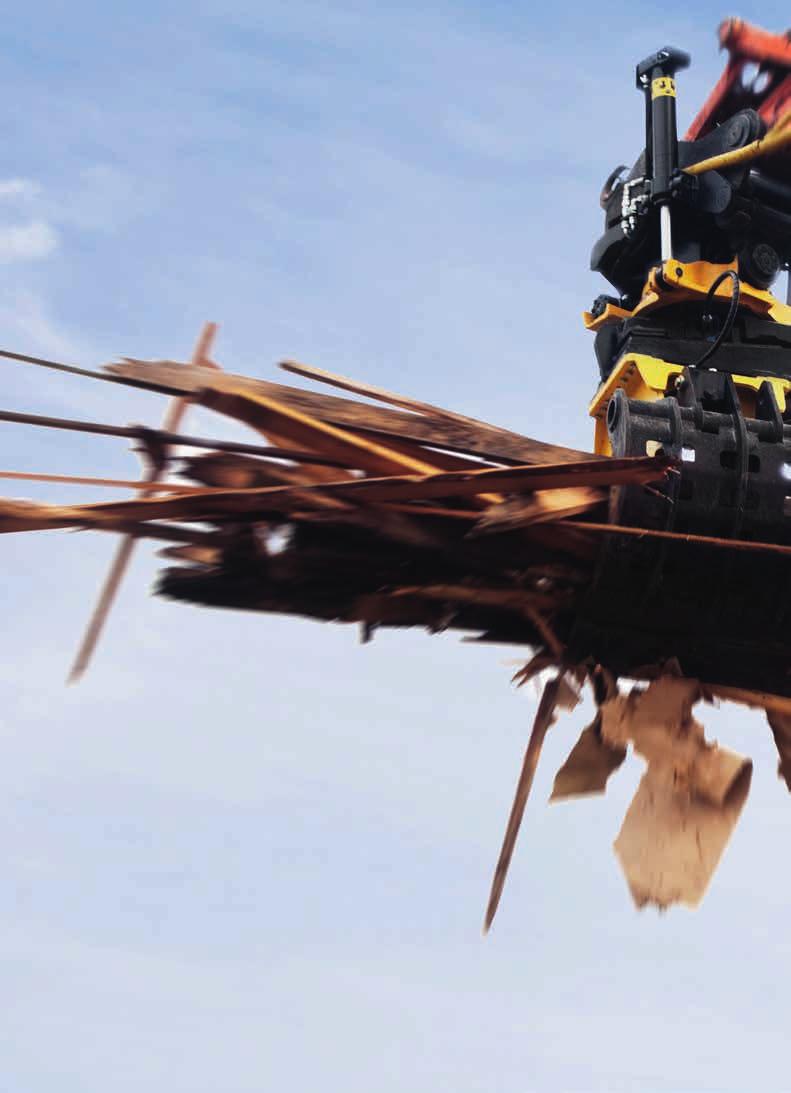

26 engcon Redskapskatalog Sten- och sorteringsgrip SK05, SK10, SK15, SK20, SK30: För alla grävmaskiner i viktklassen 3 32 ton Skärverktyget är försett med slitstål Alla engcon SK-gripar går att extrautrusta med löstagbara tänder Lastventil och tryckackumulator bibehåller gripkraften under lång tid och säkerställer säker lyftning (SK) Uppfyller europeiska säkerhetsstandarder Expanderbussningar i större leder Svensk konstruktion för utmärkt geometri och problemfri drift SK05 SK10 SK15 SK20 SK30 TM SK15 med EC-Oil koppling SK20 med tänder SK20 med rotator Tekniska specifikationer: sid Hydrauliska redskap

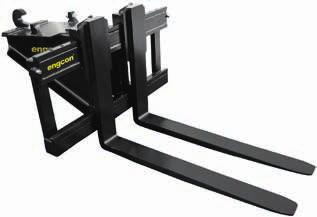

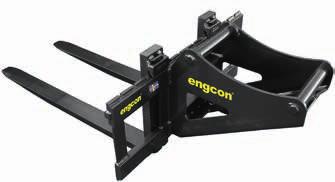

27 TM Redskapskatalog engcon Timmergrip TG16S TG55S: För alla grävmaskiner engcons timmergripar är tillsammans med tiltrotator det ultimata verktyget för rundvirkeshantering och lättare sorteringsarbeten. Griparna är förstärkta med Hardox för lång livslängd och kan anpassas med ett stort antal infästningar. TG16S TG55S Tekniska specifikationer: sid. s Gaffelställ GH1000 GHH1200: Gaffelställ för grävmaskiner engcon gaffelställ/pallgafflar En robust och genomtänkt konstruktion för bästa genomsikt. Härdade gafflar borgar för lång lisvlängd. GH1000 GHH1200 TM OBS! Kontrollera alltid vilka säkerhetsföreskrifter som gäller vid användandet av pallgaffel på aktuell maskin. Vid användandet av pallgaffel tillsammans med tiltrotator, skall lasthållningsventil vara monterad på tiltrotatorn. Tiltcylindrarna på engcons tiltrotatorer generation 2, är som standard förberedda för lasthållningsventiler och med detta enkla att eftermontera. * GH = mekanisk spridning, GHH = hydraulisk spridning Tekniska specifikationer: sid. s Hydrauliska redskap 27

28 TM engcon Redskapskatalog Markvibrator PP350, PP600, PP950: För alla grävmaskiner i viktklassen 6 32 ton Packningsplatta av slitplåt Sidoplåtar för utplanering av fyllnadsmassor Öppen i kortsidorna för enkel tömning av plattans översida Sammanfogad med gummielement som placerats för effektiv isolering av vibratorerna kombinerat med tillräcklig styvhet vid planering Vibratorenhet och hydrauldetaljer väl skyddade innanför sidoplåtarna Kan utrustas med valfri infästning Komplett med flödesventil Uppfyller europeisk säkerhetsnorm Levereras standard exklusive infästning och maskinslangar Tandemkopplade vikter PP350 PP600 PP950 Bäst i test engcons markvibrator PP600 visade bäst resultat vid ett opartiskt test utfört av diplomerad geolog Dr. H. Seeliger i tyska Kassel. Packningsgraden var anmärkningsvärd och uppgick till 103,2 % vid två överfarter och 101,6 % vid sex överfarter. PP3200: För alla grävmaskiner i viktklassen 3 16 ton Lågt flödesbehov (35 liter) gör att PP3200 kan drivas direkt via extrauttagen på tiltrotatorn Perfekt att andvända tillsammans med EC-Oil Variabel arbetsbredd Specialanpassade packdynor Packningsplatta av slitplåt Sidoplåtar för utplanering av fyllnadsmassor Öppen i kortsidorna för enkel tömning av plattans översida Sammanfogad med gummielement som placerats för effektiv isolering av vibratorerna kombinerat med tillräcklig styvhet vid planering Vibratorenhet och hydrauldetaljer väl skyddade innanför sidoplåtarna Kan utrustas med valfri infästning Uppfyller europeisk säkerhetsnorm Levereras standard exklusive infästning och maskinslangar PP3200 TM Tekniska specifikationer: sid. 42 Tillbehör: Breddningsplåtar, schaktblad, specialanpassade packningsdynor för t ex packning i spontprofiler. 28 Hydrauliska redskap

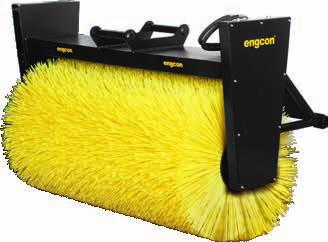

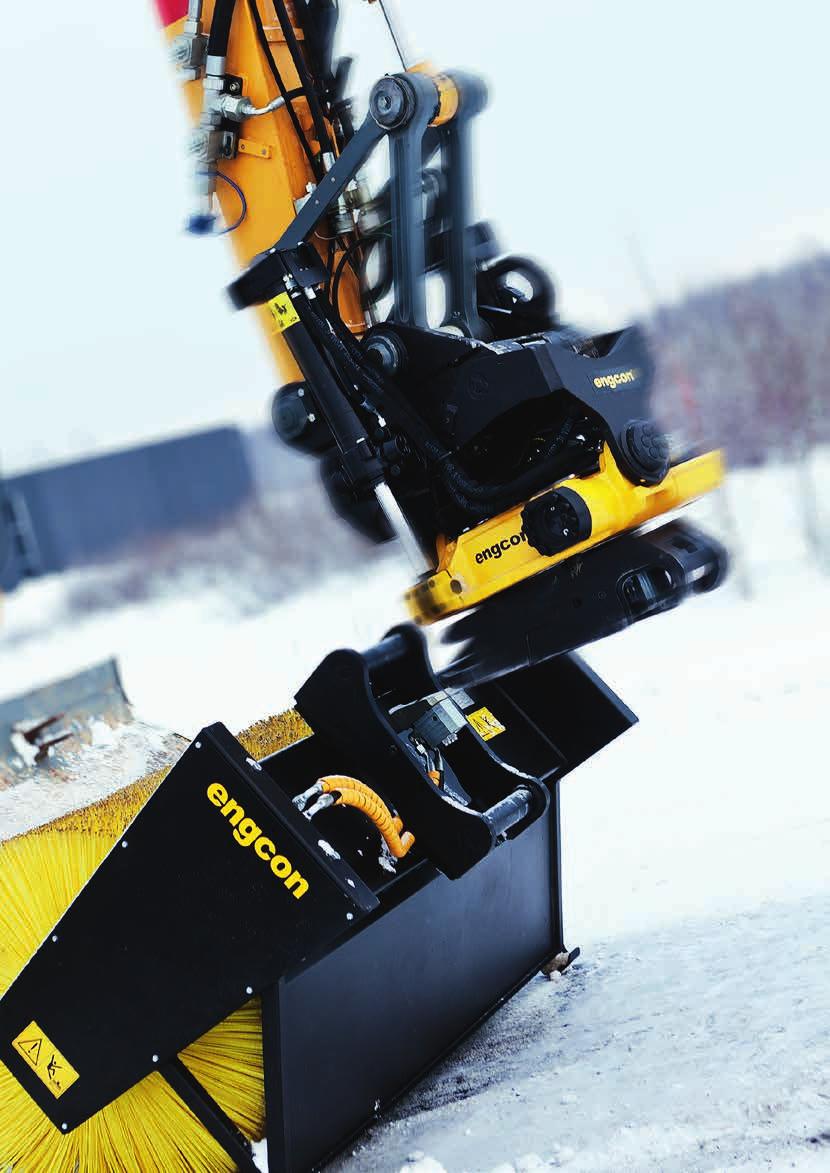

29 TM Redskapskatalog engcon Sopvals SR800 SR2000: Sopvals för grävmaskiner engcons sopvalsar Utökar tillsammans med tilt rotator grävmaskinens nyttjandegrad och öppnar oanade möjligheter inom en mängd specialområden. Oavsett om ni ska sopa snö, sand, grus eller jord blir detta snabbt det favorit redskap ni inte kan vara utan. På vintern finner ni områden som t ex övergångsställen, gångbanor, spårväxlar, bod och containertak, altantak, m m som normalt kräver manuell skottning för hand. På sommaren används borsten för sopning av sandningssand, gräsmattor, grunder, murar, berg, m m. Det är egentligen bara fantasin som begränsar möjligheterna. Drivningen sker med en hydraulmotor, utväxlingen med kedjedrift vilket ger möjlighet till förändring av varvtal på borstvalsen. Den öppna konstruktionen medger en oöverträffad servicevänlighet och standard borstarna i polypropylen med byts snabbt och enkelt. SR800 SR1300 SR1600 SR1800 SR2000 Tekniska specifikationer: sid. 42 Hydrauliska redskap 29

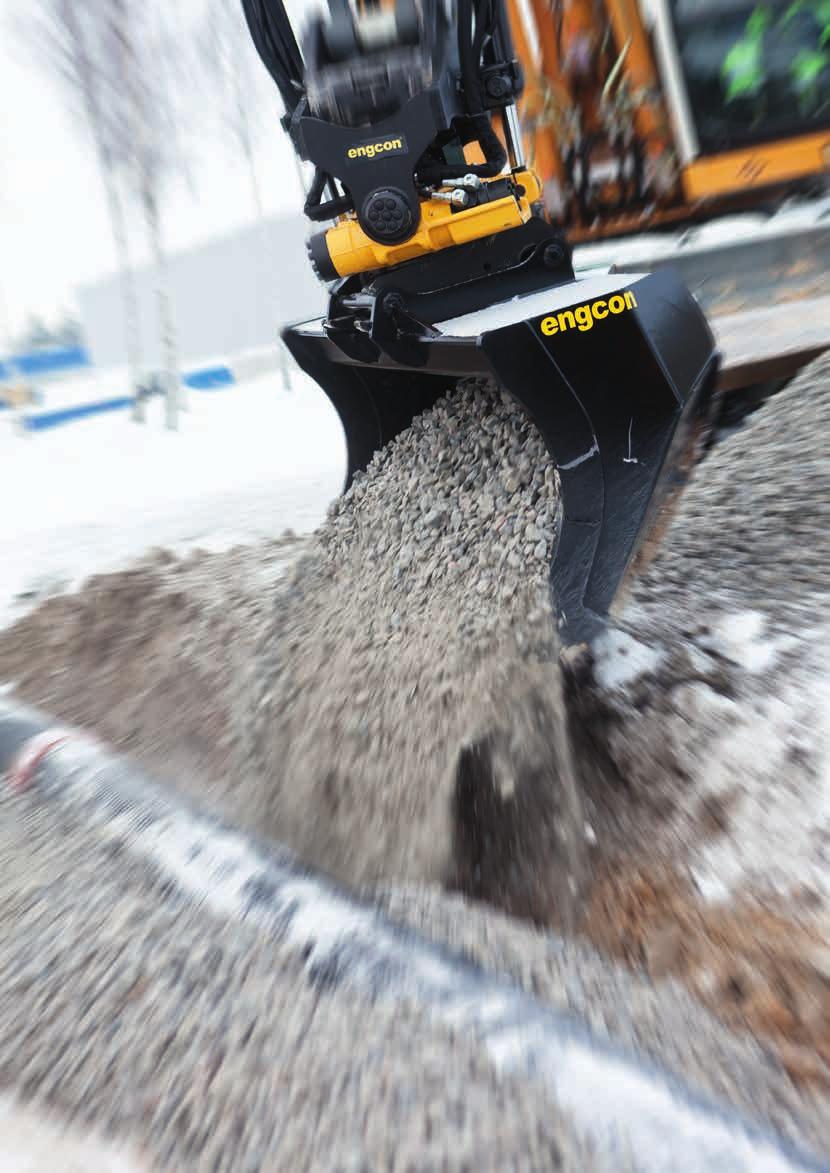

30 Redskap som tål riktigt tuffa tag engcon erbjuder ett brett mekaniskt redskapsprogram, anpassat efter dina behov. Redskapen är tillverkade i stål av hög kvalitet och utformade för största flexibilitet och spricktålighet. Slit- och skärstål har en hårdhet på ca 500 brinell. Dessutom förstärker vi redskapen med Hardox på de mest utsatta punkterna för att klara extra hård belastning. Skopor u Inga av engcons skopor är konstruerade med krokar som gör det möjligt att fuska vid flytt av redskap, exempelvis genom att med skopskäret kroka i en skopa. Detta medför en uppenbar risk för att skoporna glider av skopskäret på skopan som bär de andra skoporna.

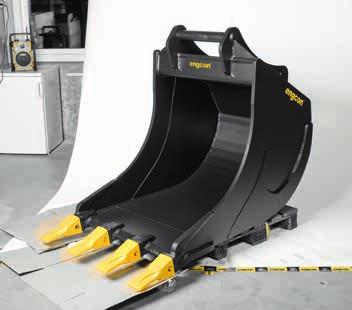

31 Redskapskatalog engcon Djupgrävningsskopa DB1 DB29: För alla grävmaskiner i viktklassen 1,5 28 ton engcon djupgrävningsskopa Robust konstruktion för tuffa tag. En favorit för den som schaktar och gräver i svåra förhållanden där snabb inträngning och lätt fyllning prioriteras, t ex vid schakter och andra massförflyttningar som kräver kapacitet. Finns att få med eller utan tänder. DB1 DB29 Tandsats finns som tillval och levereras då färdigmonterat. VA-skopa TB09 TB16: För alla grävmaskiner i viktklassen ton engcon VA-skopa speciellt utformad för grävning av vatten och avlopp, samt andra servicearbeten där en djupgrävningsskopa med lite längre botten samt med ett skärstål utan tänder erfordras. VA skopan är likt övriga skopor i engcons sortiment förstärkt med Hardox på de mest utsatta ställena. TB09 TB16 Tekniska specifikationer: sid. 42 Tekniska specifikationer: sid. 42 Mekaniska redskap 31

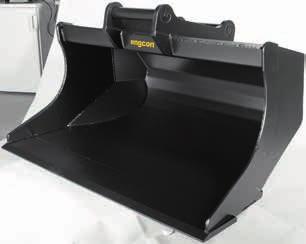

32 engcon Redskapskatalog Kabelskopa CB2 CB25: För alla grävmaskiner i viktklassen 1,5 25 ton Tekniska specifikationer: sid. 43 engcon kabelskopa För grävning med minimal bredd för t ex kabel eller annat som kräver smala grävdiken. Den långa formen med ger djupa diken utan att tiltrotatorn kommer ner under ytnivån. Tandsats finns som tillval och levereras då färdigmonterat. CB2 CB25 Planeringsskopa GB2 GB29: För alla grävmaskiner i viktklassen 1,5 30 ton engcon planeringsskopa Optimerad tillsammans med erfarna entreprenörer för användning tillsammans med tilt rotator. Fasade hörn från botten ända upp i taket för att undvika kollision med husväggar och annat som är ut satt vid rotering av skopan. Konisk form för lättare fyllning samt anpassad vinkel på 16 grader mellan infästning och botten för att lättare kunna rotera skopan utan att mista materialet. GB2 GB29 2 Fördelar engcon planeringsskopa 1 1 Fasade hörn för att undvika kollision Tekniska specifikationer: sid Tiltrotatoranpassad takvinkel Hardox-förstärkt övriga slitytor Konisk form för lättare fyllning & bättre släpp Slit & skärstål 500 brinells hårdhet 32 Mekaniska redskap

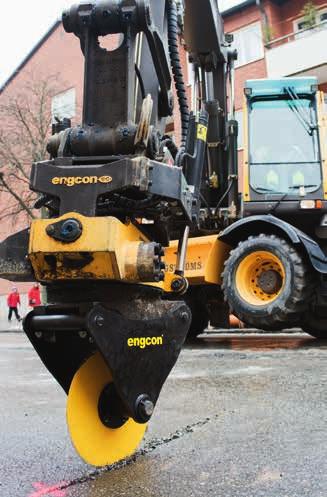

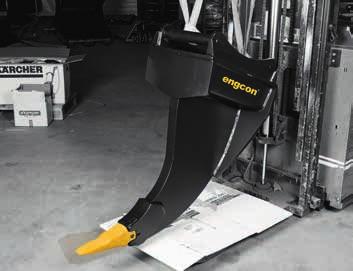

33 Redskapskatalog engcon Asfaltskärare TC05 TC20: För alla grävmaskiner i viktklassen 2 22 ton engcons asfaltskärare Med asfaltskärare från engcon får du fina snitt och undviker fördyrade omkostnader med asfalt som grävs bort i onödan. Kan även med fördel användas för fina snitt på gräsytor och andra ställen där det krävs precision. TC05 TC10 TC15 TC20 Tekniska specifikationer: sid. 43 Rivtand R5 R30: För alla grävmaskiner i viktklassen 1 32 ton engcon rivtand Med rivtand från engcon klarar du frusen och hård mark utan problem. Rivtanden eller som många benämner den tjälkroken är optimerad för bästa riv och brytmoment i hårt material. R5 R10 R15 R20 R30 Tekniska specifikationer: sid. 43 Mekaniska redskap 33

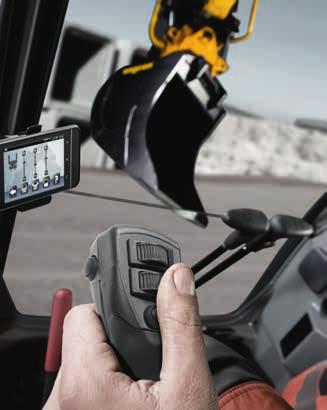

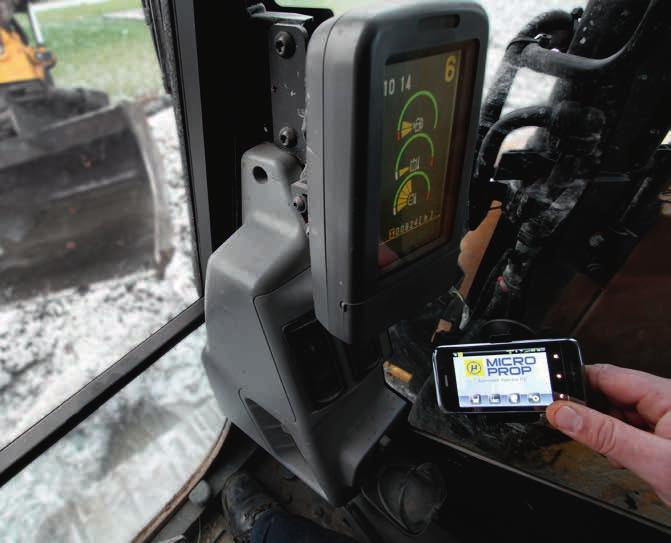

34 engcon Redskapskatalog Tillval Styrsystem Styrsystemet Microprop DC2 uppfyller alla nuvarande och kända framtida säkerhetsvillkor. Microprop DC2 marknadens säkraste styrsystem DC2 uppfyller den nya säkerhetsstandarden ISO som ställer höga krav på alla ingående delar i ett styrsystem som hydraulik, elektronik och mjukvara. Tillsammans med engcons tiltrotatorer och Q-Safe skapar DC2 en tryggare och säkrare arbetsmiljö. DC2 ger bland annat möjlighet till band- och hjulstyrning samt bomsväng. Via en app i din smartphone finns möjlighet till fjärrsupport som komplement till pc och USB-kabel. Microprop DC2 Fördelar: Microprop DC2 uppfyller nya internationella säkerhetsstandarden SS-EN ISO Montaget går snabbt då all inkoppling sker med kontaktdon Det är enkelt att komma igång då Microprop DC2 är utrustat med en automatisk grundkalibreringsfunktion Med PC-programvaran MicroConf gör du finjusteringar och kan direkt följa effekten av ändringar när tiltrotatorn är i drift Med tillsatsreglage behöver du inte byta maskinens spakar Systemet gör backup på inställningarna från hyttmodulen till aggregatmodulen Display för visning av larm samt för att göra vissa inställningar Dubbelpytsarfunktion Robust design ökar driftsäkerheten Finns som tillval eller eftermontage Möjlighet till band- och hjulstyrning samt bomsväng Inställningsmöjligheter via blåtand och en s.k. smartphone som alternativ till pc och usb-kabel Styrning med upp till sex rullar Passar de flesta förekommande maskinmärkena Aggregatmodulen placerad i tiltrotatorn 34 Tillval

35 Redskapskatalog engcon Funktionsschema GSM Nätet Bluetooth PC Smartphone Android Microprop DC2 Tillval 35

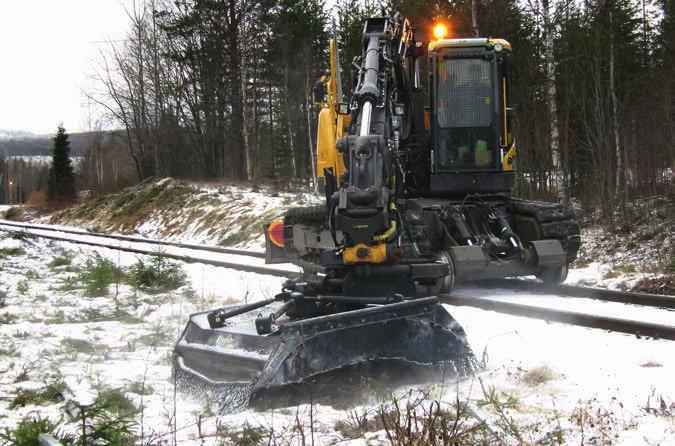

36 engcon Redskapskatalog Högflödessvivel Högflödessvivel för krävande extrautrustning Grävmaskinerna utrustas med allt fler och flödeskrävande extrautrustningar och detta ställer helt andra krav på tiltrotorerna än tidigare. Detta har engcon löst genom utvecklingen av en högflödessvivel, vilken garanterat klarar 150 liter/min utan nämnvärd effektförlust eller värmeuppkomst. Högflödessviveln kan fås till modellerna EC15B, EC219, EC226 och EC30. Utvecklings arbetet har även inneburit en ny typ av ventil, vilken sänker bränsleförbrukningen samt eliminerar värmeuppkomster. Högflödessvivel NYHET Specifikationer Typ Högflödessvivel Flöde extrauttag: (l/min) 150 u Helt nykonstruerad svivel som ger dig full kontroll över hydraulflödet u Kör flödeskrävande redskap direkt via tiltrotatorn, som markvibrator eller släntklippare, där det annars kan vara svårt att komma åt med traditionella metoder u Klarar mycket högre flöden vid bibehållet tryck u En fri 3/4 retur (krävs fri retur på maskinen) och en läckoljekanal finns att tillgå. Endast SS5 & SS Tillval

37 Redskapskatalog engcon Specifikationer Tiltrotatorer Typ EC02B Bredd A: (mm) 180 Bredd B: (mm) 155 Bredd C: (mm) 160 Totallängd D: (mm) 435 Bygghöjd E: (mm) från 245 Vikt: (kg) från 65 Tiltbar: 2x40 Rek hydraulflöde SS5/SS10: (l/min) 25 Rek hydraulflöde SS9 tilt/rotation: (l/min) 7/20 Max hydraultryck: (MPa) 22 Standardinfästningar: S30, S40 Av engcon rekommenderad max skopbredd: (mm) 900 Max brytmoment: (knm) 18 Basmaskinvikt: (t) 1,5 3,5 A B C D E Typ EC05B Bredd A: (mm) 263 Bredd B: (mm) 220 Bredd C: (mm) 212 Totallängd D: (mm) 493 Bygghöjd E: (mm) från 364 Vikt: (kg) från 155 Tiltbar: 2x40 Rek hydraulflöde SS5/SS10: (l/min) 40 Rek hydraulflöde SS9 tilt/rotation: (l/min) 15/30 Max hydraultryck: (MPa) 22 Standardinfästningar: S40, S45 Av engcon rekommenderad max skopbredd: (mm) Max brytmoment: (knm) 45 Basmaskinvikt: (t) 3 7 Typ EC209 Bredd A: (mm) 266 Bredd B: (mm) 250 Bredd C: (mm) 273 Totallängd D: (mm) 561 Bygghöjd E: (mm) från 425 Vikt: (kg) från 280 Tiltbar: 2x45 Rek hydraulflöde SS5/SS10: (l/min) 60 Rek hydraulflöde SS9 tilt/rotation: (l/min) 34/40 Max hydraultryck: (MPa) 22 Standardinfästningar: S45, S50 Av engcon rekommenderad max skopbredd: (mm) Max brytmoment: (knm) 74 Basmaskinvikt: (t) 7 9 A B C D A B C D E E Typ EC10B Bredd A: (mm) 320 Bredd B: (mm) 245 Bredd C: (mm) 290 Totallängd D: (mm) 536 Bygghöjd E: (mm) från 420 Vikt: (kg) från 270 Tiltbar: 2x40 Rek hydraulflöde SS5/SS10: (l/min) 60 Rek hydraulflöde SS9 tilt/rotation: (l/min) 30/40 Max hydraultryck: (MPa) 22 Standardinfästningar: S45, S50 Av engcon rekommenderad max skopbredd: (mm) Max brytmoment: (knm) 90 Basmaskinvikt: (t) 6 14 A B C D E engcon förbehåller sig rätten till konstruktionsändringar utan föregående meddelande. Specifikationer 37

38 engcon Redskapskatalog Typ EC15B Bredd A: (mm) 320 Bredd B: (mm) 285 Bredd C: (mm) 307 A Totallängd D: (mm) 698 Bygghöjd E: (mm) från 440 Vikt: (kg) från 360 Tiltbar: 2x40 Rek hydraulflöde SS5/SS10: (l/min) 80 Rek hydraulflöde SS9 tilt/rotation: (l/min) 35/50 E Max hydraultryck: (MPa) 22 Standardinfästningar: S60 Av engcon rekommenderad max skopbredd: (mm) Max brytmoment: (knm) 135 B C D Basmaskinvikt: (t) Typ EC219 Bredd A: (mm) 369 Bredd B: (mm) 315 A Bredd C: (mm) 310 Totallängd D: (mm) 737 Bygghöjd E: (mm) från 480 Vikt: (kg) från 420 Tiltbar: 2x45 Rek hydraulflöde SS5/SS10: (l/min) 120 Rek hydraulflöde SS9 tilt/rotation: (l/min) 65/70 E Max hydraultryck: (MPa) 22 Standardinfästningar: S60, S1 Av engcon rekommenderad max skopbredd: (mm) Max brytmoment: (knm) 186 B C D Basmaskinvikt: (t) Typ EC226 Bredd A: (mm) 426 Bredd B: (mm) 340 Bredd C: (mm) 340 Totallängd D: (mm) 760 Bygghöjd E: (mm) från 500 Vikt: (kg) från 590 Tiltbar: 2x45 Rek hydraulflöde SS5/SS10: (l/min) 120 Rek hydraulflöde SS9 tilt/rotation: (l/min) 70/70 Max hydraultryck: (MPa) 22 Standardinfästningar: S70, S1 Av engcon rekommenderad max skopbredd: (mm) Max brytmoment: (knm) 270 Basmaskinvikt: (t) Typ EC30 Bredd A: (mm) 500 Bredd B: (mm) 390 Bredd C: (mm) 390 Totallängd D: (mm) 970 Bygghöjd E: (mm) från 740 Vikt: (kg) från 850 Tiltbar: 2x40 Rek hydraulflöde SS5/SS10: (l/min) 120 Rek hydraulflöde SS9 tilt/rotation: (l/min) 86/80 Max hydraultryck: (MPa) 22 Standardinfästningar: S70, S80, S2 Av engcon rekommenderad max skopbredd: (mm) Max brytmoment: (knm) 320 Basmaskinvikt: (t) A B C D E engcon förbehåller sig rätten till konstruktionsändringar utan föregående meddelande. 38 Specifikationer

39 Redskapskatalog engcon Rotatorer Typ EC05B-R EC10B-R EC15B-R EC219-R EC226-R EC30B-R Bredd A: (mm) Bredd B: (mm) Bygghöjd C: (mm) från Längd D: (mm) Vikt: (kg) Flödesbehov: (l/min) Arbetstryck: (MPa) Basmaskinvikt: (t) Tiltfästen A D B C Typ TFS30 TFS40 TFS45/50 TFS60 TFS70 TFS80 Bredd A: (mm) Bredd B: (mm) Bredd C: (mm) Bygghöjd D: (mm) Längd E: (mm) Vikt: (kg) Basmaskinvikt: (t) A B C E D Typ TFS1 TFS2/27 Bredd A: (mm) Bredd B: (mm) Bygghöjd C: (mm) Längd D: (mm) Vikt: (kg) Basmaskinvikt: (t) A C Griptillsatser B D Typ GR05 GR10 GR20B GR30** Största gripvidd A: (mm) * Bredd B: (mm) Längd C: (mm) Gripkraft: (kn) Vikt: (kg) Max hydraultryck: (MPa) Klämkraft vid 175 bar: (kg) Klämkraft vid 210 bar: (kg) * Beroende på fäste. ** GR30 passar endast S80- och S3-fäste. A B C Typ GR20RR Största gripvidd A: (mm) 820 Bredd B: (mm) 380 Längd: (mm) Beroende på fäste Vikt: (kg) 140 Klämkraft vid 17,5 Mpa: (kg) Klämkraft vid 21 Mpa: (kg) Nedvinklad beroende på fäste Löstagbar Skyddade cylindrar Observera! GR20RR är inte möjlig att kombinera med alla på marknaden förekommande redskapsfästen. Kontakta engcon för mer information. 42 A B engcon förbehåller sig rätten till konstruktionsändringar utan föregående meddelande. Specifikationer 39

40 engcon Redskapskatalog Q-Safe Typ ECO45 ECO60 ECO70** Axeldiameter A: (mm) Ø45 Ø60 Ø70 Bredd B: (mm) Längd C: (mm) Bygghöjd D: (mm)* D Vikt: (kg)* Max tryck: (MPa) B C A Basmaskinvikt: (t) * Beroende på maskininfästning ** Introduceras under 2014 Redskapsfästen Typ S30/150 S30/180 S40/200 S40/240 S45 S50 S60 S70 S80 S1 S2/27 S3 Axeldiameter A: (mm) Ø30 Ø30 Ø40 Ø40 Ø45 Ø50 Ø60 Ø70 Ø80 Ø70 Ø80 Ø100 Bredd B: (mm) Längd C: (mm) Bygghöjd D: (mm)* Vikt: (kg)* Max tryck: (MPa) Basmaskinvikt: (t) * Beroende på maskininfästning A D D B C Skopgrind B C Typ GS30/ 150 GS30/ 180 GS40/ 200 GS40/ 240 GS45 GS50 GS60 GS70 GS80 GS1 GS2/ 27 GS3 Axeldiameter A: (mm) Ø30 Ø30 Ø40 Ø40 Ø45 Ø50 Ø60 Ø70 Ø80 Ø70 Ø80 Ø100 Bredd B: (mm) Längd C: (mm) Passar engcon RF: S30 S30 S40 S40 S45 S50 S60 S70 S80 S1 S2/27 S3 B C C A A B engcon förbehåller sig rätten till konstruktionsändringar utan föregående meddelande. 40 Specifikationer

41 Redskapskatalog engcon Standardfäste mått och alternativbeteckning Typ GS30/ 150 GS30/ 180 GS40/ 200 GS40/ 240 GS45 GS50 GS60 GS70 GS80 GS1 GS2 GS3 Axeldiameter A: (mm) Ø30 Ø30 Ø40 Ø40 Ø45 Ø50 Ø60 Ø70 Ø80 Ø70 Ø80 Ø100 Bredd B: (mm) Längd C: (mm) Passar engcon RF: S30 S30 S40 RF10 B10 S40 S45 RF12 B12 S50 RF14 KM05 S60 RF16 S6 KM08 S70 RF25 KM09 S80 RF32 S1 RF20 B20 S2/27 S3 RF30 C B B A A Sten- och sorteringsgrip Typ SK05 SK10 SK15 SK20 SK30 Greppvidd A: (max. mm) Greppvidd A: (min. mm) Skärbredd B: (mm) Käftlängd C: (mm) Höjd D: (mm) Greppkraft: (kn) 8, Tryck: (MPa) Vikt: (kg) Basmaskinvikt: (t) Levereras med eller utan övre fäste eller med rotator, beroende på kundens önskemål. A B C Timmergrip D Typ TG16S TG22 PRO TG28S TG35S TG42S TG55S Vikt: (kg) Max belastning: (kg) Max öppning: (mm) Bredd: (mm) Griparea: (m 2 ) 0,16 0,20 0,28 0,35 0,42 0,55 Gaffelställ Typ GH1000 GH1000 GH1200 GH1200 GH1200 GHH1200 GHH1200 Bredd: (mm) Gaffel: (mm) 100x40x x40x x45x x45x x45x x45x x45x1 200 Vikt: (kg) Fäste: S45 S50 S60 S70 S1 S60 S1 TP500 2,9 T 2,9 T 4,7 T 4,7 T 4,7 T 4,7 T 4,7 T engcon förbehåller sig rätten till konstruktionsändringar utan föregående meddelande. Specifikationer 41

42 engcon Redskapskatalog Markvibrator Typ PP350 PP600 PP950 PP3200 Packkraft: (kg) Vikt exkl. infästning: (kg) Längd A: (mm) Bredd B: (mm) Höjd C: (mm) Packyta: (m 2 ) 0,42 0,58 0,90 0,4 0,56 Frekvens: (rpm/hz) /28 Hydr. flöde: (lpm) Sopvals Typ SR800 SR1300 SR1600 SR1800 SR2000 Bredd: (mm) Vikt exkl. infästning: (kg) Oljeflöde min/max: (l/min) 20/60 20/60 20/60 20/60 20/60 Djupgrävningsskopa Typ DB1 DB1 DB2 DB2 DB2 DB2 DB2 DB3 DB5 DB6 DB6 DB7 DB7 DB9 DB9 DB11 DB11 DB11 DB12 Volym: (l) Bredd: (mm) Vikt: (kg) Infästning: S30/ 150 S30/ 180 S30/ 150 S30/ 180 S30/ 150 S30/ 180 S40 S40 S40 S40 S45 S45 S50 S45 S50 S45 s50 S60 S50 Typ DB12 DB14 DB14 DB16 DB16 DB18 DB18 DB18 DB21 DB21 DB23 DB23 DB26 DB26 DB26 DB29 DB29 DB29 Volym: (l) Bredd: (mm) Vikt: (kg) Infästning: S60 S60 S1 S60 S1 S60 S70 S1 S70 S1 S70 S2 S70 S80 S2 S70 S80 S2 VA-skopa Typ TB09 TB12 TB14 TB16 Volym: (l) Bredd: (mm) Vikt: (kg) Infästning: S45 S60 S60 S60 engcon förbehåller sig rätten till konstruktionsändringar utan föregående meddelande. 42 Specifikationer

43 Redskapskatalog engcon Kabelskopa Typ CB2 CB2 CB3 CB3 CB3 CB5 CB5 CB10 CB10 CB10C* CB10C* CB15 CB15 CB15C* CB15C* CB20 CB20 CB20 CB25 Volym: (l) Bredd: (mm) Vikt: (kg) Infästning: S30/ 150 S30/ 180 S30/ 150 S30/ 180 S40 S40 S45 S45 S50 S45 S50 S60 S1 S60 S1 S60 S70 S1 S70 * Konad Planeringsskopa Typ GB2 GB2 GB2 GB2 GB4 GB4 GB5 GB5 GB6 GB6 GB8 GB8 GB11 GB11 GB13 GB13 Volym: (l) Bredd: (mm) Vikt: (kg) Infästning: S30/ 150 S30/ 180 S30/ 150 S30/ 180 S40 S45 S40 S45 S40 S45 S45 S50 S45 S50 S60 S1 Typ GB14 GB15 GB15 GB17 GB17 GB17 GB20 GB20 GB20 GB20 GB24 GB24 GB29 GB29 GB29 Volym: (l) Bredd: (mm) Vikt: (kg) Infästning: S60 S60 S1 S60 S70 S1 S60 S70 S1 S2 S70 S2 S70 S80 S2 Asfaltskärare Typ TC05 TC10 TC10 TC15 TC20 TC20 TC20 Diameter: (mm) Ø370 Ø470 Ø470 Ø470 Ø470 Ø470 Ø470 Skärdjup: (mm) Vikt: (kg) Infästning: S40 S45 S50 S60 S70 S80 S1 Rivtand Typ R5 R5 R10 R10 R10 R15 R20 R20 R20 R30 R30 R30 Höjd: (mm) Vikt: (kg) Infästning: S30 S40 S45 S50 S60 S60 S60 S70 S1 S70 S80 S2 engcon förbehåller sig rätten till konstruktionsändringar utan föregående meddelande. Specifikationer 43

44 Med Non Accident Generation sätter engcon ökat fokus på arbetsplatsens säkerhet. Samtliga produkter från engcon som är märkta med Non Accident Generation sätter en ny säkerhetsstandard och är designade och konstruerade för att skapa en säkrare arbetsplats. System engcon Utveckla din affärsidé upp till 32 ton Vill du arbeta effektivare och hitta nya affärsmöjligheter? Tiltrotatorerna och redskapen från världens ledande tillverkare tar din grävare till en ny nivå. Med System engcon och hydrauliskt redskapsfäste kan du snabbt skifta uppdrag och öka både nyttjandegraden och lönsamheten för din grävare eller traktorgrävare. Välkommen att utforska marknadens bredaste tiltrotatorprogram för maskiner mellan 1,5 och 32 ton hos oss. Återförsäljare: REDSKAPSSYSTEM FÖR ÖKAD LÖNSAMHET engcon Sweden AB Transportgatan 5, Strömsund Tel Fax E-post SE
