MultiGrip. Entreprenadgripare

Transkript

1 Entreprenadgripare Våra entreprenadgripare har nästan 90 års erfarenhet från konstruktion av timmergripare ingjutna i sig. De är ännu starkare, ännu tåligare och precis lika fokuserade på din produktivitet. MultiGrip MG MultiGrip MG-T MultiGrip MG / XR MultiGrip MG-T / XR MultiGrip TL MultiGrip

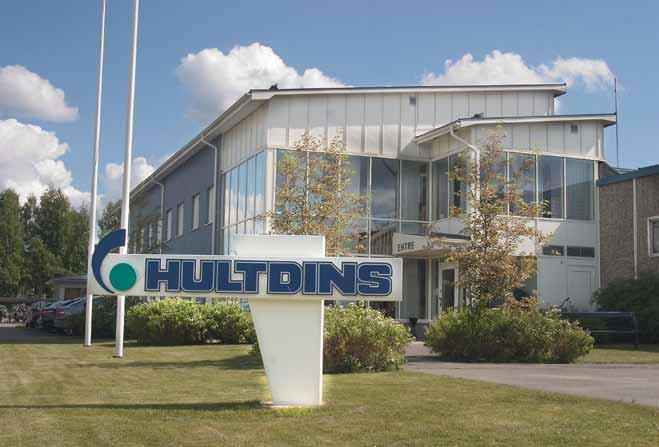

2 Hultdin System AB - En av världens ledande utvecklare och tillverkare av komponenter till det mekaniserade skogsbruket ger sig nu in på entreprenadsidan. Huvudkontoret och tillverkning ligger i det natursköna Malå i Västerbottens inland.

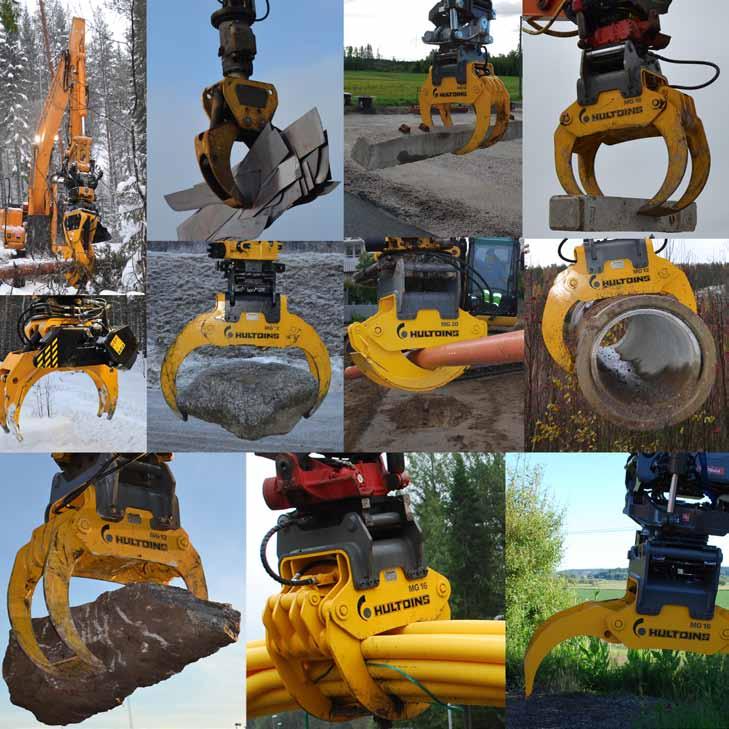

3 Inom skogsbruket är Hultdins gripare världens mest sålda för professionell hantering. Vare sig det gäller skotare, lastbil eller grävmaskin, i vått och torrt, varmt eller kallt, så hanterar under dygnets alla timmar, året runt, tiotusentals Hultdinsgripar olika typer av virke i världens alla hörn. Detta är inte enbart en slump. Hultdins har utvecklat och tillverkat timmergripare i nästan 50 år. Stor vikt läggs vid att tillhandahålla de absolut bästa produkterna för våra kunder. Vi vet att i slutändan är det bara när vår kund har en högre produktivitet i sitt arbete, än den som valt en annan grip, som vi kan känna oss trygga. Denna filosofi tror vi välkomnas även inom entreprenad. Tack för att du väljer en grip från Hultdins!

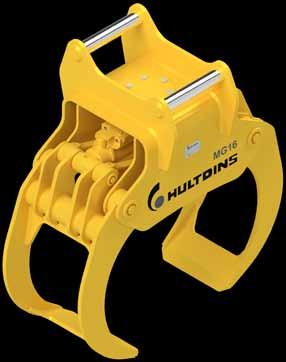

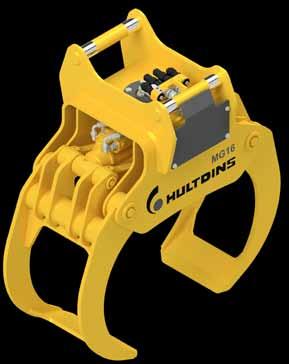

4 MG serien Produktegenskaper Flexibel omlottgrip för tuffa jobb Komplett med grind Stabil infästning för grävmaskinsmontage Integrerad lasthållningsventil och ackumulator Solida stag och expanderaxlar som standard Tillgängliga med OilQuick fäste Anpassad gripsåg SuperSaw 555S till alla modeller MG MG12 MG16 MG20 Basmaskinvikt ton Vikt från ca. kg Max last kg Griparea, spets - spets m Max gripvidd A mm Max bredd B mm Min. gripbara diameter mm Höjd, vid spets - spets C mm Max arbetstryck MPa Spetskraft, spets-spets, vid 35 MPa kn Rekommenderad grind / fäste Modell S40, S45, S50, S60 S50, S60, S70, B20 ACKUMULATOR OCH LASTHÅLLNINGSVENTIL INGÅR I MULTIGRIP S50, S60, S70, S80, B20, B27 OQ 45, OQ60 OQ60, OQ60-5, OQ70 OQ70, OQ80

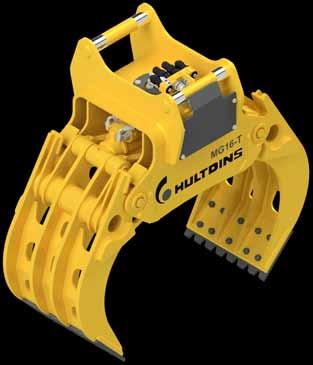

5 MG16-T Produktegenskaper Flexibel spets-spets gripare för tuffa jobb * Komplett med grind Stabil infästning för grävmaskinsmontage Integrerad lasthållningsventil och ackumulator Solida stag och expanderaxlar som standard Tillgängliga med OilQuick fäste Vändbara sparskär i slitstål Mekaniska stopp både fullt öppen och stängd * ) MG16-T är inte avsedd för rivning eller demolering Sorteringsgripare MG16-T Basmaskinvikt ton Vikt från ca. kg 630 Max last kg Griparea, spets - spets m 2 0,28 Max gripvidd A mm Max bredd B mm 480 Höjd, vid spets - spets C mm Max arbetstryck MPa 35 Spetskraft, spets-spets, vid 35 MPa kn 28 Rekommenderad grind / fäste Modell S60, S70, B20 OQ60, OQ60-5, OQ70 ACKUMULATOR OCH LASTHÅLLNINGSVENTIL INGÅR I MULTIGRIP

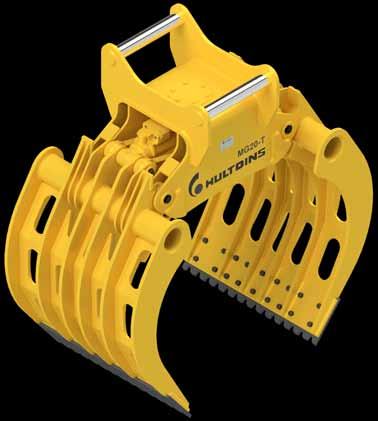

6 MG20-T Produktegenskaper Flexibel spets-spets gripare för tuffa jobb * Komplett med grind Stabil infästning för grävmaskinsmontage Integrerad lasthållningsventil och ackumulator Solida stag och expanderaxlar som standard Tillgängliga med OilQuick fäste Vändbara sparskär i slitstål Mekaniska stopp både fullt öppen och stängd Extra stor öppningsvidd för maximal åtkomst *) MG20-T är inte avsedd för rivning eller demolering Sorteringsgripare MG20-T Basmaskinvikt ton Vikt från ca. kg 1070 Max last kg Griparea, spets - spets m 2 0,64 Max gripvidd A mm Max bredd B mm 916 Höjd, vid spets - spets C mm Max arbetstryck MPa 35 Spetskraft, spets-spets, vid 35 MPa kn 25 Rekommenderad grind / fäste Modell S70, S80, B20, B27 OQ70, OQ80 ACKUMULATOR OCH LASTHÅLLNINGSVENTIL INGÅR I MULTIGRIP

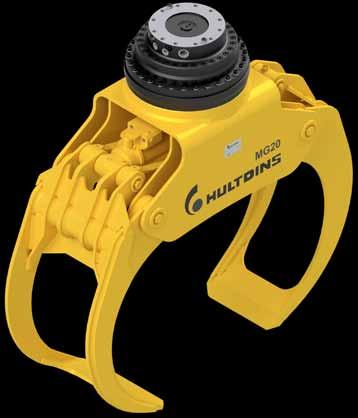

7 MG / Rotator Produktegenskaper Flexibel omlottgrip för tuffa jobb Stativ med bearbetad bultcirkel för rotator, kan också användas för påsvetsning av andra fästen Integrerad lasthållningsventil och ackumulator Solida stag och expanderaxlar som standard Anpassad för rotator med grind eller frihängande länk Anpassad gripsåg SuperSaw 555S till alla modeller MG MG16 MG20 Basmaskinvikt ton Vikt exkl. rotator ca. kg Max last kg Griparea, spets - spets m Max gripvidd A mm Max bredd B mm Min. gripbara diameter mm Höjd, vid spets - spets C mm Max arbetstryck Mpa Spetskraft, spets-spets, vid 35 MPa kn Rekommenderad rotator Modell XR400 * XR400, XR500 * *) Annan bultcirkel på förfrågan ACKUMULATOR OCH LASTHÅLLNINGSVENTIL INGÅR I MULTIGRIP

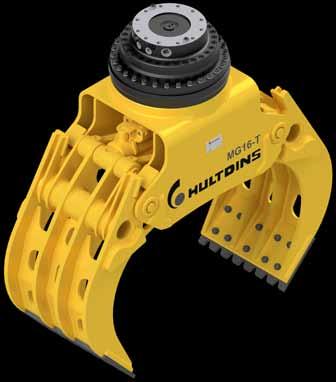

8 MG16-T / Rotator Produktegenskaper Flexibel spets-spets gripare för tuffa jobb * Stativ med bearbetad bultcirkel för rotator, kan också användas för påsvetsning av andra fästen Integrerad lasthållningsventil och ackumulator Solida stag och expanderaxlar som standard Vändbara sparskär i slitstål Anpassad för rotator med grind eller frihängande länk Mekaniska stopp både fullt öppen och stängd *) MG16-T är inte avsedd för rivning eller demolering Sorteringsgripare MG16-T Basmaskinvikt ton Vikt exkl. rotator ca. kg 612 Max last kg Griparea, spets - spets m 2 0,28 Max gripvidd A mm Max bredd B mm 480 Höjd, vid spets - spets C mm Max arbetstryck MPa 35 Spetskraft, spets-spets, vid 35 MPa kn 28 Rekommenderad rotator Modell XR400 * *) Annan bultcirkel på förfrågan ACKUMULATOR OCH LASTHÅLLNINGSVENTIL INGÅR I MULTIGRIP

9 MG20-T / Rotator Produktegenskaper Flexibel spets-spets gripare för tuffa jobb * Stativ med bearbetad bultcirkel för rotator, kan också användas för påsvetsning av andra fästen Integrerad lasthållningsventil och ackumulator Solida stag och expanderaxlar som standard Vändbara sparskär i slitstål Anpassad för rotator med grind eller frihängande länk Mekaniska stopp både fullt öppen och stängd Extra stor öppningsvidd för maximal åtkomst *) MG20-T är inte avsedd för rivning eller demolering Sorteringsgripare MG20-T Basmaskinvikt ton Vikt exkl. rotator ca. kg 1012 Max last kg Griparea, spets - spets m 2 0,64 Max gripvidd A mm Max bredd B mm 916 Höjd, vid spets - spets C mm Max arbetstryck MPa 35 Spetskraft, spets-spets, vid 35 MPa kn 25 Rekommenderad rotator Modell XR400, XR500 * *) Annan bultcirkel på förfrågan ACKUMULATOR OCH LASTHÅLLNINGSVENTIL INGÅR I MULTIGRIP

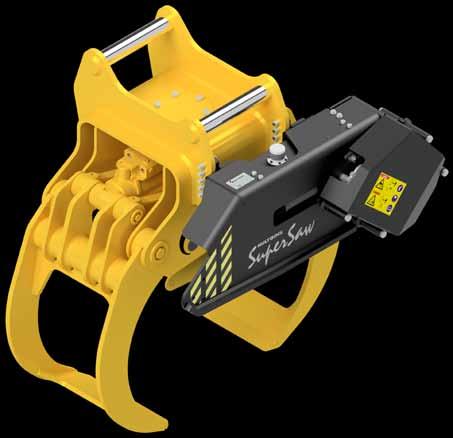

10 MG / SuperSaw 555S Produktegenskaper gripsåg Automatisk kedjesträckning och proportionell kedjesmörjning Snabbt och enkelt svärd- och kedjebyte SuperCut minimerar stilleståndstid och ökar produktiviteten Utmatningscylinder integrerad i sågenhet Tryckutmatning av sågsvärd för bästa sågproduktion Enkel inställning av svärdutmatningstryck Enkel installation på samtliga MG-gripare 555S-19 Sågmotorns deplacement cm 3 19 Vikt kg 105 Längd A mm 1168 Bredd B mm 184 Höjd C mm 465 Bredd D mm 148 Min. hydraultryck, sågmotor MPa 16 Min. flöde, sågmotor I/min 110 Max. effekt för sågkedjan Se kedjetillverkarens specifikation Max. sågkedjehastighet Se kedjetillverkarens specifikation Sågkedja.404 Svärdlängd cm 90 / 100 RUNTOMSVÄNGNING KRÄVER ROTATOR / TILT-ROTATOR MED HÖGFLÖDESSVIVEL

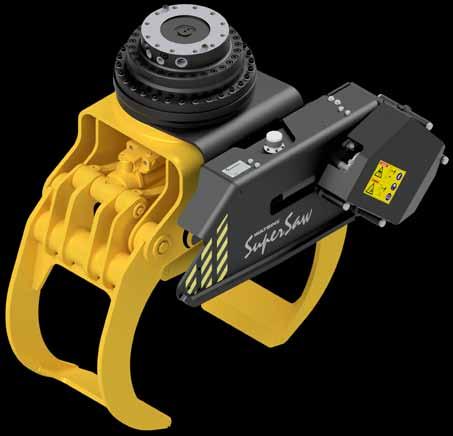

11 MG Rotator/ SuperSaw 555S Produktegenskaper gripsåg Automatisk kedjesträckning och proportionell kedjesmörjning Snabbt och enkelt svärd- och kedjebyte SuperCut minimerar stilleståndstid och ökar produktiviteten Utmatningscylinder integrerad i sågenhet Tryckutmatning av sågsvärd för bästa sågproduktion Enkel inställning av svärdutmatningstryck Enkel installation på MG16, MG20 gripare 555S-19 Sågmotorns deplacement cm 3 19 Vikt kg 105 Längd A mm 1168 Bredd B mm 184 Höjd C mm 465 Bredd D mm 148 Min. hydraultryck, sågmotor MPa 16 Min. flöde, sågmotor I/min 110 Max. effekt för sågkedjan Se kedjetillverkarens specifikation Max. sågkedjehastighet Se kedjetillverkarens specifikation Sågkedja.404 Svärdlängd cm 90 / 100 RUNTOMSVÄNGNING KRÄVER ROTATOR / TILT-ROTATOR MED HÖGFLÖDESSVIVEL

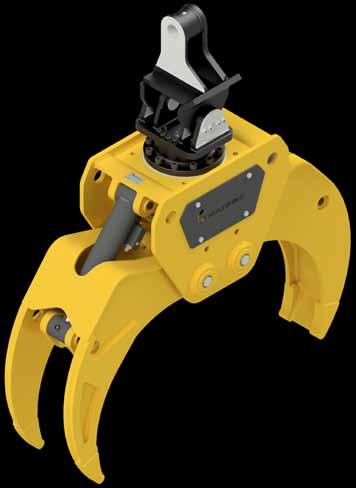

12 TL-serien, Rotator och länk Produktegenskaper Mycket stark konstruktion för krävande arbeten Axelsystem i expanderutförande eliminerar glapp Starka dämpade cylindrar som klarar arbetstryck upp till 30 MPa Härdade kolvstänger Härdade mycket slittåliga och utbytbara klospetsar Anpassad kaptillsats SuperSaw till TL430, 480 och 520 TL Vikt inkl. rotator och länk kg Rotator modell IR12 IR12 IR12 IR22 Länk, längd c/c mm 210 / / / Max.last kg Max. gripvidd A mm Max. bredd B mm Höjd, vid max gripvidd C mm Höjd, vid spets - spets C mm Min. gripbara diameter mm Max. arbetstryck MPa Spetskraft, spets-spets, vid 30 MPa kn

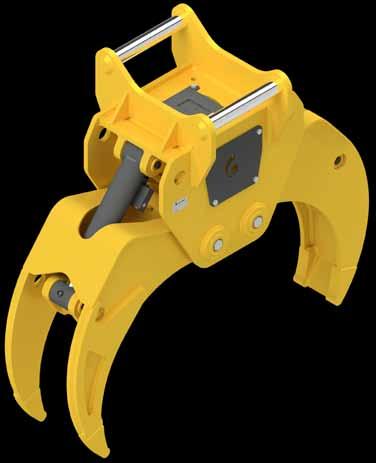

13 TL-serien, Grävmaskinsfäste Produktegenskaper Mycket stark konstruktion för krävande arbeten Axelsystem i expanderutförande eliminerar glapp Starka dämpade cylindrar som klarar arbetstryck upp till 30 MPa Härdade kolvstänger Härdade mycket slittåliga och utbytbara klospetsar Anpassad kaptillsats SuperSaw till TL430, 480 och 520 Tillgängliga med OilQuick fäste TL Vikt inkl. fäste kg Max.last kg Max. gripvidd A mm Max. bredd B mm Höjd, vid max gripvidd C mm Höjd, vid spets - spets C mm Min. gripbara diameter mm Max. arbetstryck MPa Spetskraft, spets-spets, vid 30 MPa kn Grind / Fäste S60, S70 S60, S70 S60, S70 S70, S80 OQ60, OQ70 OQ60, OQ70 OQ60, OQ70 OQ70, OQ80

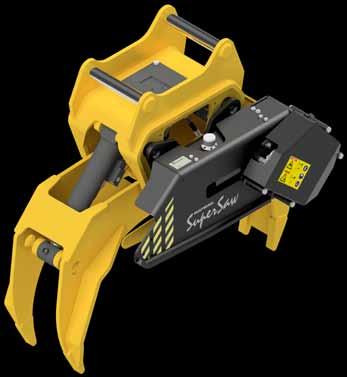

14 TL / SuperSaw 555S Produktegenskaper gripsåg Automatisk kedjesträckning och proportionell kedjesmörjning Snabbt och enkelt svärd- och kedjebyte SuperCut minimerar stilleståndstid och ökar produktiviteten Utmatningscylinder integrerad i sågenhet Tryckutmatning av sågsvärd för bästa sågproduktion Enkel inställning av svärdutmatningstryck Enkel installation på TL430, 480 och S-19 Sågmotorns deplacement cm 3 19 Vikt kg 105 Längd A mm 1168 Bredd B mm 184 Höjd C mm 465 Bredd D mm 148 Min. hydraultryck, sågmotor MPa 16 Min. flöde, sågmotor I/min 110 Max. effekt för sågkedjan Se kedjetillverkarens specifikation Max. sågkedjehastighet Se kedjetillverkarens specifikation Sågkedja.404 Svärdlängd cm 90 / 100 RUNTOMSVÄNGNING KRÄVER ROTATOR / TILT-ROTATOR MED HÖGFLÖDESSVIVEL

15

16 Hultdins din produktivitet är vår drivkraft Hultdin System AB är en av världens ledande tillverkare av komponenter till det mekaniserade skogsbruket. Med fokus på kundernas effektivitet och lönsamhet har vi utvecklat ett brett sortiment, bestående av bland annat timmer gripare, entreprenadgripare, sågenheter, gripsågar, dämpsystem och lastutrymmen för skotare, samt terrängbroar. Hultdins SuperGrip är ett välkänt begrepp. Egentligen är det inte så konstigt, eftersom de klarar tufft arbete i olika klimat runt om i världens alla skogar. Idag finns ett 20-tal olika SuperGrip-modeller. Med Hultdins gripare kan du lasta snabbt och pålitligt år efter år. Hultdins SuperCut är en mycket välrenommerad sågenhet som idag originalmonteras i de flesta skördaraggregat runt om i världen. Den nya generationen SuperCut 100 och 300 erbjuder oöverträffad sågprestanda i ett flertal olika sågapplikationer. Hultdins SuperSaw är en komplett serie kaptillsatser innefattande sågenhet och monteringsstativ för Hultdins gripare. På varje Hultdinsgrip är det möjligt att montera en kaptillsats och på så sätt erhålla en komplett gripsåg. Gripsågen kan sedan användas för såväl kapning som lastning och sortering. Damping System Hultdins Damping System lämpar sig för alla typer av kranar och ger effektiv dämpning över ett brett lastregister, alltifrån tom grip till full last. Krandämparen gör även att kranen kan köras och manövreras snabbare, vilket ökar effektiviteten. Systemet minskar också påfrestningarna och utmattningen av kranen. Kort sagt, Hultdins Damping System ökar komforten, livslängden och produktiviteten. Active Load Space Hultdins Active Load Space (ALS), samt gallringsmodellen ALS-T, är ett variabelt lastutrymme till skotare. Breddning och variabla stöttor anpassar lastutrymmets storlek så att nominell lastvikt alltid uppnås. Lastutrymmet, som flyter på dämpad hydraulik, skonar både maskin och förare. Dessutom är det nivellerbart, vilket markant ökar framkomligheten i trånga passager. Lastnivelleringen medger också en tyngdpunktsförflyttning i sidled med %, som är ovärderligt på svaga marker eller i kraftiga sidlut. Terräng Bro 500 Hultdins Terrängbro 500 är en portabel bro för skogsmaskiner som skotaren bär med sig på lasset. Bron läggs ut med kranen och är lätt nog att hanteras av den minsta skotaren men stark nog att bära den största. Utläggning tar bara ett par minuter. Hultdinsbron skonar bäckar och våtmarker samtidigt som den reducerar ditt skotningsavstånd och hjälper dig att inte köra fast. Detta kan vara väldigt värdefullt för att inte tala om miljövinsten och värdet på all massaved som tidigare tryckts ned i leran Hultdin System AB, Skolgatan 12, SE Malå, Sweden Tel: , Fax: , sales@hultdins.se SE Med reservation för ev. förändringar eller felaktigheter.
