SuperSaw 651S. Installations- och användarhandbok

Transkript

1 SuperSaw 651S Installations- och användarhandbok

2 Denna publikation innehåller installations- och användaranvisningar för SuperSaw 651S. Om tveksamhet skulle uppstå beträffande anvisningarnas giltighet hänvisar vi till närmaste återförsäljare för utförligare information. Illustrationer, teknisk information och specifikationer i denna publikation var, såvitt vi kunnat bedöma, korrekta vid tidpunkten för tryckning. Vi förbehåller oss dock rätten att utan föregående meddelande förändra priser, specifikationer, anvisningar, utrustning, etc. och eftersom en fortlöpande produktförbättring är en naturlig del i HULTDIN SYSTEM AB:s verksamhet. Ingen del av denna publikation får utan godkännande av HULTDIN SYSTEM AB, översättas, återges, lagras eller förmedlas på elektroniskt, mekaniskt, fotografiskt eller annat här icke angivet sätt. Även om alla tänkbara åtgärder vidtagits för att innehållet ska vara så komplett som möjligt, tar HULTDIN SYSTEM AB inget ansvar för eventuella fel som kan uppstå till följd av att anvisningarna ej efterföljs eller att åtgärder sker på felaktigt eller oförsiktigt vis. De delar och komponenter som används till HULTDIN SYSTEM AB:s produkter är speciellt utvalda. Därför utgör original reservdelar alltid det bästa alternativet vid eventuellt behov av reparation eller renovering. All service och reparation bör utföras av auktoriserad verkstad med ändamålsenliga verktyg och lyftanordningar. Denna publikation är utgiven av: HULTDIN SYSTEM AB Skolgatan 12 SE MALÅ Sweden Denna publikation gäller för följande modeller: SuperSaw 651S S/N och högre 2013 HULTDIN SYSTEM AB.

3 INNEHÅLL Innehåll Sida Innehåll Sida Säkerhetsinstruktioner... 5 Generella säkerhetsanvisningar... 5 Elsvetsning... 6 Modifiering av enheten... 6 Risk för kedjeskott... 6 Säkerhet för operatör och åskådare... 6 Uppbyggnad... 7 Huvudkomponenter Gripsåg... 7 Smörjoljetank... 8 Justeringsventiler Gripsåg... 9 Hydrauliska mätuttag SuperCut Produktbeskrivning Märkning Tekniska Data SuperSaw 651S - 40cc SuperSaw 651S - 60cc Rotatorfäste HD Specialverktyg Hydraulschema SuperSaw 651S Funktionsbeskrivning Kedjesmörjning Installation Var skall gripsågen monteras? Montering av rotatorfäste HD Hydraulisk inkoppling Uppstart Uppstart av sågmotor Justering av utmatningstryck Justering av svärdutmatning Justering av svärdretur Justering av sträcktryck Avluftning av kedjesträckning Handhavande Byte av sågkedja Byte av sågsvärd Byte av svärdhållare Byte av drivhjul Påfyllning av kedjesmörjolja Underhållsanvisningar Regelbunden tillsyn Daglig tillsyn Smörjning Första driftsmånaden Skruvförband Sv_ss651TOC.fm SuperSaw 651S

4 INNEHÅLL (Denna sida reserverad för framtida tillägg) 4 SuperSaw 651S Sv_ss651TOC.fm

5 SÄKERHETSINSTRUKTIONER Säkerhetsinstruktioner Generella säkerhetsanvisningar Denna sida beskriver viktiga säkerhetsinstruktioner som operatören ska ha god kännedom om innan Hultdins SuperFell, SuperSaw och SuperCut enheter används i produktivt arbete. Handboken ska alltid finnas tillgänglig så att operatören kan kontrollera säkerhetsföreskrifter och tillvägagångssätt för underhållsåtgärder. Obs! Läs noggrant den information som följer nedan. Det är ägarens och operatörens ansvar att alla säkerhetsåtgärder åtföljs och att maskinen är säkert utrustad. Kontrollera vid början av varje arbetspass att inga skador har uppstått på maskinen. Inspektera och smörj enheten vid början av varje arbetspass. Kontrolldrag samtidigt alla skruvförband. All service och reparation bör utföras av auktoriserad verkstad med ändamålsenliga verktyg och lyftanordningar. Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan. Använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. Justera aldrig några hydraultryck utan att använda en tryckmätare. Tänk på miljön. Plugga alla anslutningar för att undvika onödigt oljeläckage. Det hydrauliska trycket i enheten får ej överstiga rekommenderad max. tryck då det finns risk för brott, vilket kan resultera i person- och utrustningsskador. Fig. 1 Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Stäng alla fönster och dörrar på förarhytten när du arbetar med enheten. Rör aldrig eller vistas inte nära cylindrar eller hydraulslangar när de är trycksatta. Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. Obehöriga får ej vistas närmare än 90 meter (riskområde) från enhetens arbetsområde. Stäng omedelbart av maskinen om någon kommer in i riskområdet. 90 meter Enhetens arbetsområde och föreskrivet säkerhetsavstånd Operatör ska direkt avhysa obehöriga som befinner sig i riskområdet eller är på väg mot riskområdet. Arbete eller demonstration av enheten skall utföras från en förarhytt som skall vara godkänd enligt gällande bestämmelser. Obehöriga får ej vistas närmare än 90 meter. Använd alltid sågkedjor av höghastighetstyp till 3/4 sågenheter. sv010501_sc.fm Säkerhetsinstruktioner 5

6 SÄKERHETSINSTRUKTIONER Elsvetsning Vid en eventuell reparation av enheten, då svetsning kan vara nödvändigt, skall åtgärden utföras av återförsäljaren eller efter dennes direktiv. Vid allt svetsarbete på enheten skall följande åtgärder vidtagas: Tillse att brandsläckningsutrustning finns tillgänglig. Rengör runt svetsområdet för att eliminera brandrisk. Anslut jordkabeln så att svetsströmmen inte passerar över någon lagring. Placera jordkablen så nära svetsstället som möjligt. Demontera lagringar vid svetsning i närheten av lagerlägen eftersom glidlagren kan bestå av plastkompound-material och således är känsliga för höga temperaturer. Modifiering av enheten Det är förbjudet att: modifiera enheten utan Hultdin System AB:s samtycke. ändra funktion på enheten utan Hultdin System AB:s samtycke. använda annat än original reservdelar. Risk för kedjeskott Säkerhet för operatör och åskådare På grund av höga kedjehastigheter, hög belastning samt varierande grad av underhåll på maskiner utrustad med sågkedja, finns en risk att sågkedjan, eller delar av den, kan slungas iväg med hög hastighet och med en enorm energi. Operatör och åskådare utsätts därmed för en risk för allvarlig skada. Det finns en risk för allvarlig skada eller dödsfall för operatör eller åskådare beroende på kedjeskott, vilket innebär att delar av en sågkedja slungas iväg under hög hastighet. Detta kan inträffa om en sågkedja spårar ur eller brister. För maximal säkerhet skall maskinen utrustas med ett energiabsorberande kedjeskottsskydd. Maskinen skall därför utrustas med tillförlitliga skydd och möjligheten för operatör och åskådare att vistas i sågkedjans riktning skall minimeras. 6 Säkerhetsinstruktioner sv010501_sc.fm

7 UPPBYGGNAD Uppbyggnad Huvudkomponenter Gripsåg SuperSaw 651S gripsåg består förenklat av ett stativ och en sågenhet med tillhörande hydraulsystem. De huvudsakliga delarna framgår av bilden Fig. 2 Uppbyggnad SuperSaw 651S 1 Stativ 2 Skyddskåpa 3 Skyddsplåt för sågsvärd 4 Strypventil för svärdutmatningshastighet 5 Sågmotorblock med tryckreduceringsventil för svärdutmatningstryck 6 Sågenhet 7 Sågmotor 8 Ackumulator för sågmotordränering 9 Lufttank för svärdretur 10 Påfyllnadsnippel för lufttank 11 Sågsvärd 12 Sågkedja 13 Inställningsventil för kedjesträckning Sv011102a_ss651.fm SuperSaw 651S 7

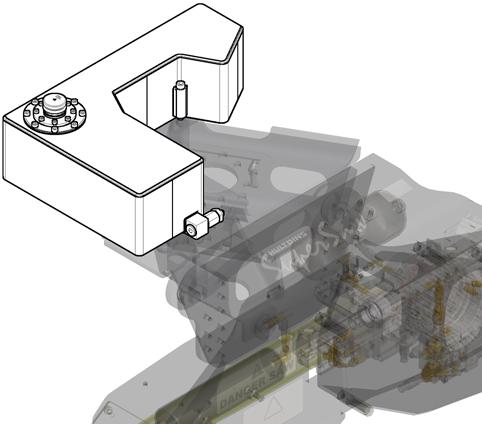

8 UPPBYGGNAD Uppbyggnad Smörjoljetank SuperSaw 651S gripsåg kan utrustas med två olika smörjoljetankar. En intern tank på 6,1 liter, eller en extern tank som rymmer 26,5 liter. Utseende och placering framgår av bilden 1 2 Fig. 3 Smörjoljetankar SuperSaw 651S 1 Smörjoljetank 6,1 liter 2 Smörjoljetank 26,5 liter 8 SuperSaw 651S Sv011102d_ss651.fm

9 UPPBYGGNAD Uppbyggnad Justeringsventiler Gripsåg På SuperSaw 651S gripsåg finns följande justeringsventiler. Ventilernas placering framgår av bilden Fig. 4 Justeringsventiler SuperSaw 651S 1 Tryckreduceringsventil för justering av sträcktryck 2 Tryckreduceringsventil för justering av utmatningstryck 3 Luftnippel för justering av svärdretur 4 Strypbackventil för justering av svärdutmatning Sv011102b_ss651.fm SuperSaw 651S 9

10 UPPBYGGNAD Uppbyggnad Hydrauliska mätuttag På SuperSaw 651S gripsåg finns följande mätuttag. Placering framgår av bilden Fig. 5 Mätuttag SuperSaw 651S 1 Mätuttag för svärdutmatningstryck 2 Mätuttag för kedjesträcktryck 3 Mätuttag för dräneringstryck 10 SuperSaw 651S Sv011102c_ss651.fm

11 UPPBYGGNAD Uppbyggnad SuperCut 300 SuperCut 300 sågenhet består av följande huvuddelar Fig. 6 Uppbyggnad SuperCut Stativ med inbyggd kuggstång och fyrpunktslager 2. Sträckenhet 3. Svärdhållare 4. Sågmotor 5. Utmatningscylinder 6. Smörjoljepump 7. Kapkontroll (option) Sv011102_sc300.fm SuperCut

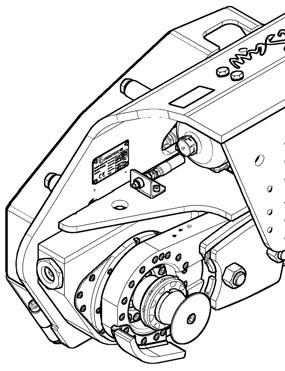

12 PRODUKTBESKRIVNING Produktbeskrivning SuperSaw 651S är en gripsåg, som tillsammans med SuperGrip, SuperGrip II eller SuperGrip TLgripare monteras på kranar avsedda för väg- och terränggående fordon. SuperSaw 651S är avsedd att användas för timmer-, massaveds- och GROT hantering. SuperSaw 651S skall inte användas som fällande gripsåg,då risk föreligger för brott på griparmarna eller andra delar på griparen eller gripsågen, vilket kan leda till person- och utrustningsskador som följd. Märkning SuperSaw 651S är märkt med serienummer, modell, tillverkningsår, vikt och CE-märkning. Märkningens placering framgår av nedanstående bild. Produktmärkning Varningsdekal Varningsdekal CE-märke Fig. 1 Märkning SuperGrip SG II 12 SuperSaw 651S Sv011303_ss651.fm

13 TEKNISKA DATA Tekniska Data SuperSaw 651S - 40cc Mått- och viktuppgifter Totalvikt exkl. smörjoljetank Längd A Bredd B Höjd C Bredd D Svärdlängd 3/4 257 kg 1397 mm 234,5 mm 511 mm 148 mm 100 cm Hydraulsystem Sågmotorns deplacement 40 cm 3 Min. hydraultryck, sågmotor 18,0 MPa* Min. hydraulflöde, sågmotor 172 lpm * Hydraultryck, svärdutmatning P1 6,5-8,0 MPa Hydraultryck, kedjesträckning P2 5,0-5,5 MPa Gastryck, ackumulator P3 0,1 MPa Lufttryck, svärdretur P4 1,2-1,4 MPa Kedjesmörjning Typ av smörjning Smörjvolym vid 90 utmatning Smörjoljetankens kapacitet Vikt, smörjoljetank 6,1 lit. Vikt, smörjoljetank 26,5 lit. Proportionell 25 ml 6,1 lit. / 26,5 lit. 8,5 kg 29 kg * Max. kedjehastighet och Max. effekt i sågkedjan får EJ överstiga värden rekommenderade av respektive tillverkare/leverantör av svärd och kedja. Sv011104a_ss651.fm SuperSaw 651S 13

14 TEKNISKA DATA Tekniska Data SuperSaw 651S - 60cc Mått- och viktuppgifter Totalvikt exkl. smörjoljetank Längd A Bredd B Höjd C Bredd D Svärdlängd 3/4 260 kg 1397 mm 234,5 mm 511 mm 148 mm 100 cm Hydraulsystem Sågmotorns deplacement 60 cm 3 Min. hydraultryck, sågmotor 18,0 MPa* Min. hydraulflöde, sågmotor 172 lpm * Hydraultryck, svärdutmatning P1 6,5-8,0 MPa Hydraultryck, kedjesträckning P2 5,0-5,5 MPa Gastryck, ackumulator P3 0,1 MPa Lufttryck, svärdretur P4 1,2-1,4 MPa Kedjesmörjning Typ av smörjning Smörjvolym vid 90 utmatning Smörjoljetankens kapacitet Vikt, smörjoljetank 6,1 lit. Vikt, smörjoljetank 26,5 lit. Proportionell 25 ml 6,1 lit. / 26,5 lit. 8,5 kg 29 kg * Max. kedjehastighet och Max. effekt i sågkedjan får EJ överstiga värden rekommenderade av respektive tillverkare/leverantör av svärd och kedja. 14 SuperSaw 651S Sv011104b_ss651.fm

15 TEKNISKA DATA Tekniska Data Rotatorfäste HD Mått- och viktuppgifter Totalvikt inkl. slangar Längd A Längd B Höjd C 101 kg 75 mm 245,5 mm 154 mm Rotatorinfästning M16 / 173 mm M20 / 203 mm Sv011104a_ fm SuperSaw 15

16 TEKNISKA DATA Tekniska data Specialverktyg Följande specialverktyg medföljer och är nödvändiga när service skall utföras på gripsågen. Luftpump Luftpumpen används när man justerar lufttrycket för svärdreturen. Se Fig. 7. Fig. 7 Luftpump, Art.nr Monteringsverktyg Monteringsverktyget, art.nr , används när man byter backventil för kedjesträckningen. Se Fig. 8. Fig. 8 Monteringsverktyg, Art.nr Nyckel Nyckeln, Art.nr , används vid avluftning av sträcksystemet samt vid byte av backventil i smörjoljepumpen. Se Fig. 9. Fig. 9 Nyckel, Art.nr Mätslang Mätslangen, Art.nr , används för att kunna ansluta en manometer till mätuttagen. Se Fig. 10. Fig. 10 Mätslang, Art.nr SuperSaw Sv011104c_ss651.fm

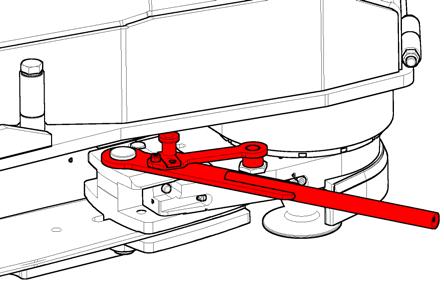

17 TEKNISKA DATA Lyftögla Lyftöglan, Art.nr , används för att på ett säkert sätt kunna lyfta och hantera gripsågen vid installation och service. Se Fig. 11. Fig. 11 Lyftögla, Art.nr Verktyg Verktyget, Art.nr , används vid byte av sågkedja och vid avluftning av sträckenheten. Se Fig. 12. Fig. 12 Verktyg, Art.nr Sv011104c_ss651.fm SuperSaw 17

18 TEKNISKA DATA Tekniska data Hydraulschema SuperSaw 651S (P4) (P2) 12(P3) 16(P1) Fig. 13 Hydraulschema 1. Sträckenhet 2. Sågmotorblock 3. Lufttank för svärdretur 4. Tryckreduceringsventil för kedjesträckning 5. Tryckreduceringsventil för svärdutmatning 6. Sågmotor 7. Ventilpaket på basmaskin* 8. Hydraulcylinder för svärdutmatning 9. Gripcylinder 10. Strypbackventil för svärdutmatning 11. Rotator 12. Ackumulator för dräneringsolja 13. Backventil 14. Pilotventil för kedjesträckning 15. Avluftningsskruv för kedjesträckning 16. Mätuttag * Krävs på basmaskinen, ej medlevererat. P1 - P4, se Tekniska data 18 SuperSaw 651S Sv011104d_ss651.fm

19 FUNKTIONSBESKRIVNING Funktionsbeskrivning Kedjesmörjning På SuperCut 300 är smörjoljepumpen integrerad med utmatningscylindern. Smörjoljepumpen förser sågkedjan med smörjmedel under hela sågförloppet. Smörjoljan pumpas från smörjoljetanken (1), via inloppsbackventilen (2) och vidare till en behållare i kolvstången (3). När sågsvärdet (8) matas ut, pumpas oljan genom utloppsbackventilen (4), via en hydraulslang (5) till sviveln i sågmotorn (6) och slutligen genom svärdhållaren (7) och ut till sågsvärdet (8). Tryckbegränsningsventilen (9) har till uppgift att begränsa smörjtrycket för att skona sviveltätningar i sågmotorn. Ventilen har ett öppningstryck på bar. Kedjesmörjningen är propotionell och med det menas att volymen smörjmedel som pumpas ut till sågsvärdet är beroende av hur mycket som sågsvärdet matas ut. Genom att använda olika smörjpumpar, kan den totala mängden smörjmedel som pumpas ut till sågsvärdet anpassas till olika applikationers krav på smörjvolym Fig. 14 Översikt Kedjesmörjning 1. Smörjoljetank 2. Inloppsbackventil 3. Kolvstång 4. Utloppsbackventil 5. Hydraulslang 6. Sågmotor med svivel 7. Svärdhållare 8. Sågsvärd 9. Tryckbegränsningsventil sv011105b_sc300.fm SuperCut

20 INSTALLATION Installation Var skall gripsågen monteras? SuperSaw 650S/651S skall monteras så att sågmotorn hamnar på samma sida som kolvstången i gripen, för att uppnå bästa jämnvikt i utrustningen. 20 SuperSaw sv011106a_ss651.fm

21 INSTALLATION Installation Montering av rotatorfäste HD 1. Montera ihop rotatorfästet med gripen. Åtdragningsmoment 320 Nm, 8st (6st) M16. Fig. 15 Montera ihop rotatorfästet med gripen 2. Montera ihop fästet med gripsågen. Åtdragningsmoment 78 Nm, 18st M12 Fig. 16 Montera ihop fästet med gripsågen 3. Montera ihop gripsågspaketet med rotatorfästet. Åtdragningsmoment 620 Nm, 3st M20 Fig. 17 Montera ihop gripsågspaketet med rotatorfästet Sv011106a_ fm SuperSaw 21

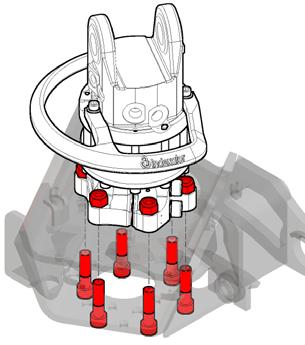

22 INSTALLATION 4. Montera ihop rotatorn med rotatorfästet. Fästskruvarna dras med moment enligt nedanstående tabell. Storlek M16 M20 Moment 320 Nm 620 Nm Fig. 18 Montera ihop rotatorn med rotatorfästet Hydraulisk inkoppling 2 1. Koppla in sågmotorns tryckledning till port 1 på rotatorn. 2. Koppla in sågmotorns returledning till port 2 på rotatorn. Retur 3. Koppla in slangen för sågmotorns dräneringsledning till gripcylinderns minusfunktion med hjälp av en T-koppling. 4. Koppla in slangarna från gripcylindern till anslutningarna undertill på rotatorn. 5. Starta maskinen och kontrollera så att samtliga hydraultryck är korrekta, justera vid behov. 1 Tryck Dränering 6. Provkör samtliga funktioner för att säkerställa att inkopplingen har skett på rätt sätt. Fig. 19 Hydraulisk inkoppling 22 SuperSaw Sv011106a_ fm

23 UPPSTART Uppstart Uppstart av sågmotor Fyll huset med olja innan första uppstart. Garantin är endast giltig om motorn ej är isärtagen. Fig. 20 Fyll huset med olja innan uppstart sv011106b_ss651.fm SuperSaw 651S 23

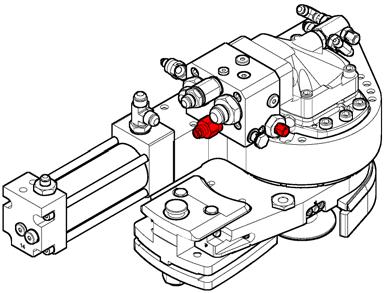

24 UPPSTART Justering av utmatningstryck 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Avlägsna skyddskåpan över sågmotorn. 3. Anslut en tryckmätare till mätuttaget (1) med hjälp av mätslang art.nr Obs! Placera tryckmätaren så att den lätt kan avläsas från förarhytten. Justera aldrig några hydraultryck utan att använda en tryckmätare. 4. Starta maskinen och aktivera sågfunktionen. Kontrollera utmatningstrycket när svärdet är helt utmatat. Obs! Såga ej längre än 5 sekunder varje gång. Fig. 21 Justering av utmatningstryck 1 Manometeruttag 2 Tryckreduceringsventil Justera utmatningstrycket på tryckreduceringsventilen (2). Om justeringsskruven skruvas in, så ökas utmatningstrycket. Om justeringsskruven skruvas ut, så minskas utmatningstrycket. För ett korrekt tryck se Tekniska data. 6. Avlägsna tryckmätaren och montera skyddskåpan. 24 SuperSaw 651S sv011106b_ss651.fm

25 UPPSTART Justering av svärdutmatning Svärdutmatningshastigheten kan behöva justeras, beroende på vilken typ av arbete sågen skall utföra. Utmatningshastigheten justeras på strypbackventilen (1). Om vredet på strypbackventilen skruvas ut så ökas utmatningshastigheten. Om vredet på strypbackventilen skruvas in så minskas utmatningshastigheten. 1 Fig. 22 Justering av utmatningshastighet 1 Strypbackventil Justering av svärdretur Vid en korrekt justerad svärdretur skall det ta 1-1,5 sekunder för sågsvärdet att återvända till startläget. Om svärdets returhastighet är för hög kan skador uppstå på sågenheten. Utmatningshastigheten justeras med hjälp av lufttrycket i lufttanken (1). Om trycket ökas så ökas returhastigheten. Om trycket minskas så minskas returhastigheten. För ett korrekt tryck se Tekniska data 1 2 Fig. 23 Justering av svärdretur 1 Lufttank 2 Pumpnippel sv011106b_ss651.fm SuperSaw 651S 25

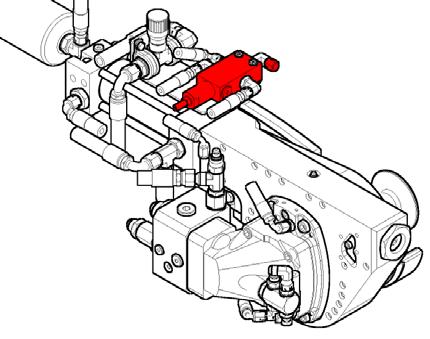

26 UPPSTART Justering av sträcktryck 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Avlägsna skyddskåpan över sågmotorn. 3. Anslut en tryckmätare till mätuttaget (1) med hjälp av mätslang art.nr Obs! Placera tryckmätaren så att den lätt kan avläsas från förarhytten. Justera aldrig några hydraultryck utan att använda en tryckmätare. 4. Starta maskinen och kontrollera sträcktrycket samtidigt som sågfunktionen aktiveras. 5. Justera sträcktrycket på tryckreduceringsventilen (2). Om justeringsskruven skruvas in, så ökas sträcktrycket. Om justeringsskruven skruvas ut, så minskas sträcktrycket. För ett korrekt tryck se Tekniska data. Avlägsna tryckmätaren och montera skyddskåpan. 2 Fig. 24 Justering av sträcktryck 1 Manometeruttag 2 Tryckreduceringsventil 1 Avluftning av kedjesträckning 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Lägg om möjligt omkull enheten, så att avluftningsventilen (1) kommer så högt som möjligt i förhållande till kolvarna i sträckenheten. 3. Öppna avluftningsventilen (1) 1-2 varv med hjälp av nyckeln (2). 4. Tryck in svärdhållaren (3) med hjälp verktyget (4) och stäng avluftningsventilen (1) när svärdhållaren (3) är i sitt innersta läge. 5. Starta maskinen och aktivera sågfunktionen 4-5 gånger. 6. Repetera punkt Upprepa denna procedur efter minuters drift. Avlufta alltid systemet vid kedjeavhopp, samt om det kan misstänkas att det innehåller luft, t.ex efter byte av slang eller annan komponent Fig. 25 Avluftning av kedjesträckning 1 Avluftningsventil 2 Nyckel, art.nr Svärdhållare 4 Verktyg, art.nr SuperSaw 651S sv011106b_ss651.fm

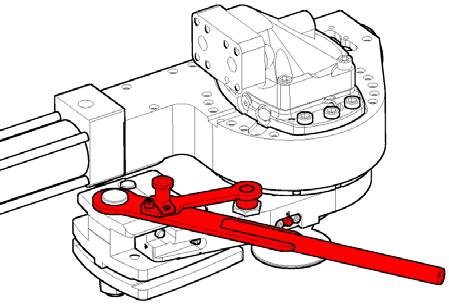

27 HANDHAVANDE Handhavande Byte av sågkedja Det första tecknet på att en sågkedja börjat bli slö är onormalt långa sågtider samt en blå rökbildning i sågsnittet vid sågning. Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan.använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Avlägsna sträcktrycket genom att trycka in pilotventilen (1). 3. Tryck ihop svärdhållaren (2) och sträckenhet med hjälp av verktyget (4) till dess att låsanordningen automatiskt låser fast svärdhållaren. 4. Demontera sågkedjan. 5. Kontrollera så att drivhjulet ej är nött eller skadat. Byt vid behov. Se Byte av drivhjul 6. Montera den nya sågkedjan och drag ihop verktyget (4) tills dess att låsningsanordningen (3) går att dra ut. 7. Börja alltid med att göra några försiktiga sågningar för att säkerställa trycket på samtliga kolvar i sträckenheten. Om man efter ett kedjebyte råkar ut för återkommande kedjeavhopp, måste systemet avluftas. Se Avluftning av kedjesträckning 3 1 Fig Byte av sågkedja 4 sv011106a_sc300.fm SuperCut 27

28 HANDHAVANDE Handhavande Byte av sågsvärd Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan. Använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja 3. Lossa på muttrarna (1) och avlägsna sedan sågsvärdet. 4. Montera ett nytt sågsvärd och dra åt muttrarna (1). 5. Montera sågkedjan. Se Byte av sågkedja 1 28 SuperCut sv011106b_sc300.fm

29 HANDHAVANDE Handhavande Byte av svärdhållare Följ alltid nedanstående instruktion vid byte av svärdhållare. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja. 3. Demontera sågsvärdet. Se Byte av sågsvärd. 4. Lossa på styrskruvarna (1) så att svärdhållaren (2) kan demonteras från sträckenheten. Starta aldrig maskinen med demonterad svärdhållare. 5. Kontrollera och rengör spåren (3). 6. Montera svärdhållaren (2) i sträckenheten. Passa in styrskruvarna (1) i spåren (3) och dra åt. Åtdragningsmoment 20 Nm 7. Montera sågsvärdet. Se Byte av sågsvärd. 8. Montera sågkedjan. Se Byte av sågkedja sv011106c_sc300.fm SuperCut 29

30 HANDHAVANDE Handhavande Byte av drivhjul Ett nött eller skadat drivhjul kan förorsaka brott eller skador på sågkedjan. Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan. Använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja 3. Demontera drivhjulet. 1 Lossa på insexskruven (1). 2 Demontera kedjefångaren (3) 3 Demontera drivhjulet (4) 4. Montera det nya drivhjulet. 1 Montera drivhjulet (4) på sågmotoraxeln. 2 Rengör noggrannt insexskruven (1) och det gängade hålet i sågmotoraxeln. 3 Anolja gängen på insexskruven (1) 4 Montera låsbrickan (2) och kedjefångaren (3) och dra fast insexskruven (1). För rätt åtdragningsmoment se nedanstående tabell Åtdragningsmoment Storlek M12 Moment 130 Nm 5. Montera tillbaka sågkedjan. Se Byte av sågkedja 30 SuperCut sv011106d_sc300.fm

31 HANDHAVANDE Handhavande Påfyllning av kedjesmörjolja Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Rengör området runt påfyllnadslocket för att undvika att smörjoljetanken förorenas. 3. Öppna påfyllnadslocket och kontrollera så att påfyllnadssilen ej är skadad. Obs! Fyll ALDRIG på kedjesmörjolja om silen är skadad eller saknas. Obs! Skräp som kommer in i tanken kan spridas vidare och sätta backventiler i smörjsystemet ur funktion. 4. Fyll på kedjesmörjolja. Obs! Använd ALDRIG gammal motorolja eller hydraulolja i sågkedjans smörjsystem. Använd alltid en högkvalitativ kedjesmörjolja. 5. Stäng påfyllnadslocket. sv010906b_ss350.fm SuperSaw 35

32 UNDERHÅLLSANVISNINGAR Underhållsanvisningar Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Rör aldrig eller vistas inte nära cylindrar eller hydraulslangar när de är trycksatta. Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. Regelbunden tillsyn Daglig tillsyn Kontrollera att: inget onormalt har hänt med enheten avseende bultförband och hydraulslangar. inga skador eller sprickbildning har uppstått på enheten. inga läckage finns på enheten. Du börjar varje arbetspass med en vass sågkedja. Åtgärda eventuella fel direkt. 32 SuperSaw sv011107a_ss651.fm

33 UNDERHÅLLSANVISNINGAR Smörjning Sågenheten skall smörjas var 8:e till 200:e drifttimme beroende på de förhållanden som sågenheten arbetar under. Sågenheten har 2 smörjställen enligt vidstående bild. Se Fig. 27. Obs! Använd ett mineraloljebaserat fett förtjockat med, eller blandbart med litiumtvål. Smörjfettet skall vara klassificerat som L-XCCIB2 enligt ISO Molybdendisulfathalt max 3 %. Basoljeviskositet cst vid 40 C. NLGI klass Fig. 27 Smörjpunkter 1 Kuggstång, 1st 2 Kullager, 1st Första driftsmånaden Skruvförband Efterdragning av alla skruvförband skall utföras 1 gång i veckan under första driftsmånaden. sv011107a_ss651.fm SuperSaw 33

34 SE Hultdin System AB Skolgatan 12, SE MALÅ, Sweden Tel , Fax
