1 Seminarium Tjänstehubben processarbete City Conference Centre, Stockholm Den 28 november 2016, kl 13-16

2 Agenda > Projektstatus > Informationsmodell Paus > BRS-genomgång > Nätavräkning > Frågestund Frågor kan skickas till

3 Dokumentförändringar sedan maj 2016 Martin Olin, Projekt Tjänstehubb

4 Processer och funktioner pågående arbete > Svenska kraftnät påbörjade arbetet med att ta fram processer och funktioner för tjänstehubben i december 2015 Expertgrupp med branschrepresentanter > Vid ett seminarium den 31 maj 2016 presenterades arbetsversioner av framtagna dokument Fokus på processerna i form av en kundresa Sedan dess har arbetet fortsatt med hjälp av expertgruppen > Den 18 november publicerades dels uppdaterade och dels nya arbetsversioner av dokument, se svk.se/hubb

5 Dokumentförändringar sedan maj 2016 > Delprocesser och BRS-dokument har utvärderats och vid behov uppdaterats > Nytt dokument: Tjänstehubb funktionsbeskrivningar En funktion innebär att tjänstehubben utför en eller flera aktiviteter, t.ex. aggregering av mätvärden > Nytt dokument: Tjänstehubb Informationsmodell Konsekvens: tidigare begrepp Leveranspunkt ersatts med Avräkningsobjekt

6 Dokumentförändringar sedan maj 2016 > Ny process: Nätavräkning Beskrivs i form av delprocessbeskrivning, BRS-dokument och funktionsbeskrivningar > Delprocessen Nytt avräkningsobjekt har uppdaterats till att beskriva dels kundanläggning och dels nätgränsanläggning > Marknadsaktör istället för roll Processerna är dock fortsatt modellerade efter roll

7 Dokumentförändringar sedan maj 2016 > Valideringsregler, tidsfrister och informationsinnehåll har angetts i samtliga BRS-dokument > Påbörjat arbete med ändringar/korrigeringar i pågående och avslutade processer, hittills har detta resulterat i: BRS-SE-221 Ändra start och slut av leverans BRS-SE-222 Avbryt start och slut av leverans > Delprocessen Fakturera nätavgift har uppdaterats Leverera fakturaunderlag och Efterfråga fakturaunderlag

8 Informationsmodell för tjänstehubben Jan Owe, Svenska kraftnät Per Myrin, Ellevio

9 Agenda > Syfte och bakgrund > Beskrivning nuvarande modell (arbetsresultat) > Typfallbeskrivningar anläggningar > Kommande arbete

10 Tjänstehubbens informationsmodell Informationsmodellen ska: > Definiera den information som krävs i tjänstehubben för hantering av processer och funktioner > Vara robust, entydig och enkel > Ta hänsyn till europeiska standarder

11 Användningsområden Informationsmodellen kommer att bland annat att användas: > För att definiera informationsutbyten i BRS:er > Som underlag i kravspecifikation för systemupphandling > Som information till marknadsaktörerna inför uppkoppling till tjänstehubben > Som underlag för informationsklassning

12 Arbetsmetod > Hittills utfört arbete: 1. Inventering och definition av viktiga Begrepp på elmarknaden 2. Begreppens inbördes relation har definierats => Begreppsmodell > Begreppsmodell kommer framöver utvecklas till en informationsmodell: 3. Begreppen som behövs i tjänstehubben benämns som Klasser 4. Kardinalitet mellan klasserna kommer definieras 5. För varje klass kommer ett eller flera attribut anges

13 Begreppsmodell Mätpunkt Mätpunkt: Punkt där elproduktion, elförbrukning eller nätutbyte med angränsande nätavräkningsområde mäts eller beräknas

14 Begreppsmodell Mätpunkt Kundanläggning: Bostad, byggnad eller elutrustning, ansluten till eldistributionsnät, där el används eller produceras Kundanläggning Förbrukningsanläggning Produktionsanläggning Nätgränsanläggning Nätgränsanläggning: Elanläggning för utbyte mellan angränsande nätavräkningsområden

15 Begreppsmodell Mätpunkt Kundanläggning Förbrukningsanläggning Produktionsanläggning Nätgränsanläggning Avräkningsobjekt Förbrukning Produktion Nätutbyte Utmatning Nätutbyte Inmatning Avräkningsobjekt: Administrativt objekt för inmatning och uttag av el där balansansvar, avtal, leverantörsbyte hanteras eller där utbyte av el mellan nätavräkningsområden hanteras Dagens anläggnings ID (GS1-kod) kommer att anges som identitet för avräkningsobjekt

16 Begreppsmodell Elområde Produktionsanläggning Nätavräkningsområde Mätpunkt Kundanläggning Förbrukningsanläggning Nätgränsanläggning Avräkningsobjekt Förbrukning Produktion Nätutbyte Utmatning Nätutbyte Inmatning Mätpunkt kopplas till nätavräkningsområde och elområde.

17 Begreppsmodell Elområde Produktionsanläggning Nätavräkningsområde Mätpunkt Reglerobjekt Mätvärde och nätavgifter (fakturarader) anges per avräkningsobjekt. Kundanläggning Förbrukningsanläggning Nätgränsanläggning Avräkningsobjekt Förbrukning Produktion Nätutbyte Utmatning Nätutbyte Inmatning Nätavgift Mätvärde

18 Begreppsmodell Elområde Nätavräkningsområde Mätpunkt Avtal anges per avräkningsobjekt med koppling till kund och elhandelsföretag eller energitjänsteföretag. Reglerobjekt Marknadsaktör Balansansvarig Elhandelsföretag Energitjänsteföretag Kundanläggning Förbrukningsanläggning Produktionsanläggning Nätgränsanläggning Avräkningsobjekt Förbrukning Produktion Nätutbyte Utmatning Nätutbyte Inmatning Nätavgift Elavtal Konsument Avtal Elnätsavtal Kund Näringsidkare Energitjänsteavtal Mätvärde

19 Begreppsmodell Elområde Behövs ej i tjänstehubben Nätavräkningsområde Anslutningspunkt Mätpunkt Elnätsföretag Reglerobjekt Marknadsaktör Balansansvarig Elhandelsföretag Energitjänsteföretag Kundanläggning Förbrukningsanläggning Produktionsanläggning Nätgränsanläggning Avräkningsobjekt Förbrukning Produktion Nätutbyte Utmatning Nätutbyte Inmatning Nätavgift Elavtal Konsument Avtal Elnätsavtal Kund Näringsidkare Energitjänsteavtal Mätvärde

20 Bakgrund till begreppet avräkningsobjekt Följande drivkrafter finns bakom begreppet avräkningsobjekt: > Ge kunder möjlighet att teckna avtal med olika elhandelsföretag för produktion och förbrukning i samma mätpunkt > Dagens dubbla anläggningar (vid mikroproduktion) blir varsitt avräkningsobjekt och kopplas ihop via mätpunkten > Sammankoppla elnätets fysiska struktur och avtalens administrativa struktur

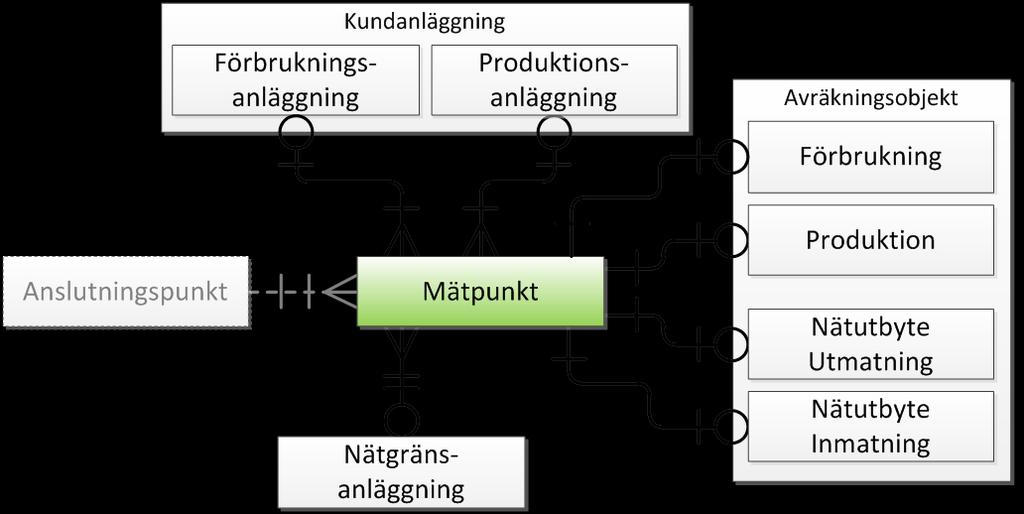

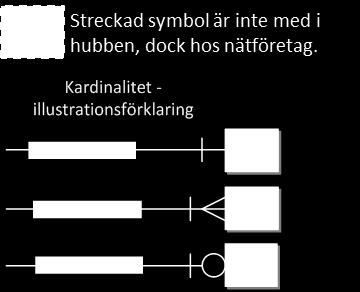

21 Mätpunkten ett centralt begrepp Kardinalitet - illustrationsförklaring EN EN eller FLERA INGEN eller EN

22 Etablering av mätpunkter i tjänstehubben Elnätsföretagen ska följa dessa principer: 1. Definiera de mätpunkter som hör till elproduktion och elförbrukning samt till nätutbyte med angränsande nätavräkningsområden Detta görs oavsett om mätpunkten har en mätare eller inte Om mätning saknas ska elnätsföretaget beräkna mätvärden för mätpunkten 2. Till varje mätpunkt definieras ett eller två avräkningsobjekt 3. Mätvärdesrapportering till tjänstehubben sker per avräkningsobjekt

23 Ansvarsfördelning Följande ansvarsfördelning gäller mellan elnätsföretag och tjänstehubben: > Elnätsföretaget ska anmäla avräkningsobjekt till tjänstehubben > Elnätsföretaget ska leverera mätvärden för samtliga avräkningsobjekt som den ansvarar för till tjänstehubben > Tjänstehubben utför aggregering av mätvärden för flera avräkningsobjekt för olika ändamål, t.ex. nätavräkning

24 Typfall enligt informationsmodell

25 Typfall enligt informationsmodell - Enbostadshus

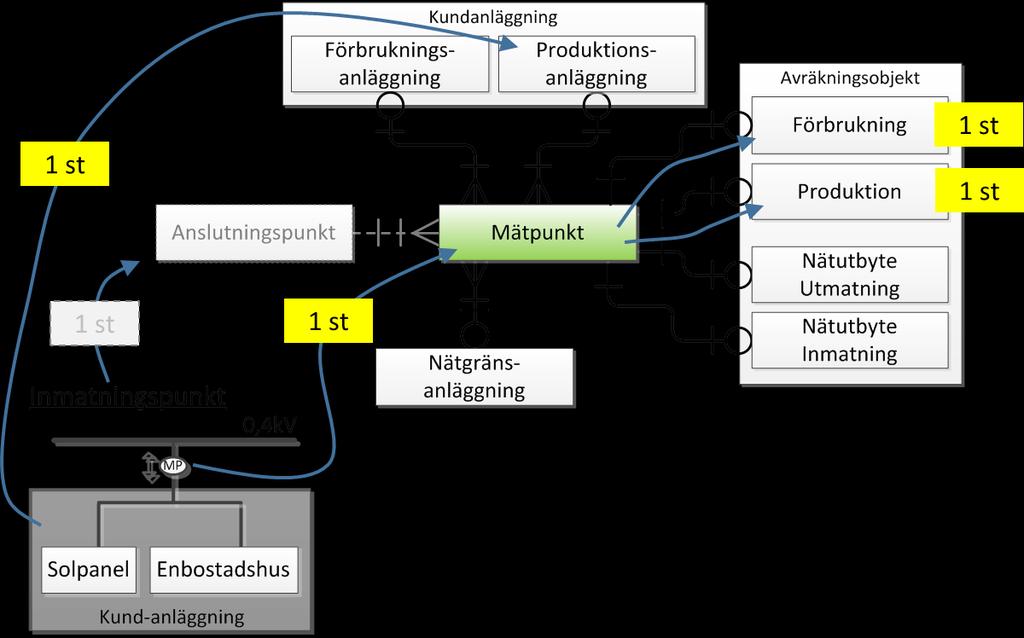

26 Typfall enligt informationsmodell - Mikroproduktion

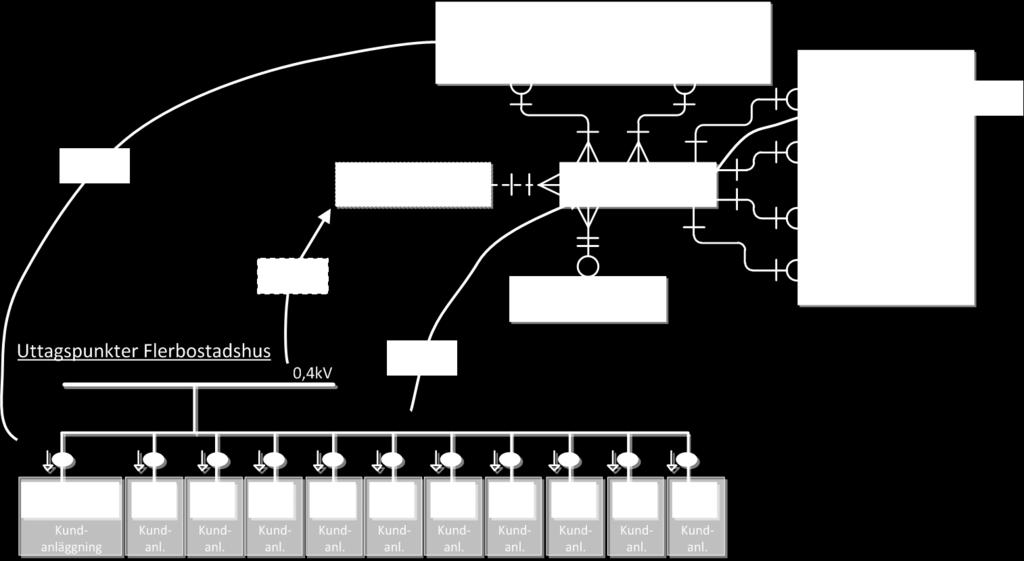

27 Typfall enligt informationsmodell - Flerbostadshus

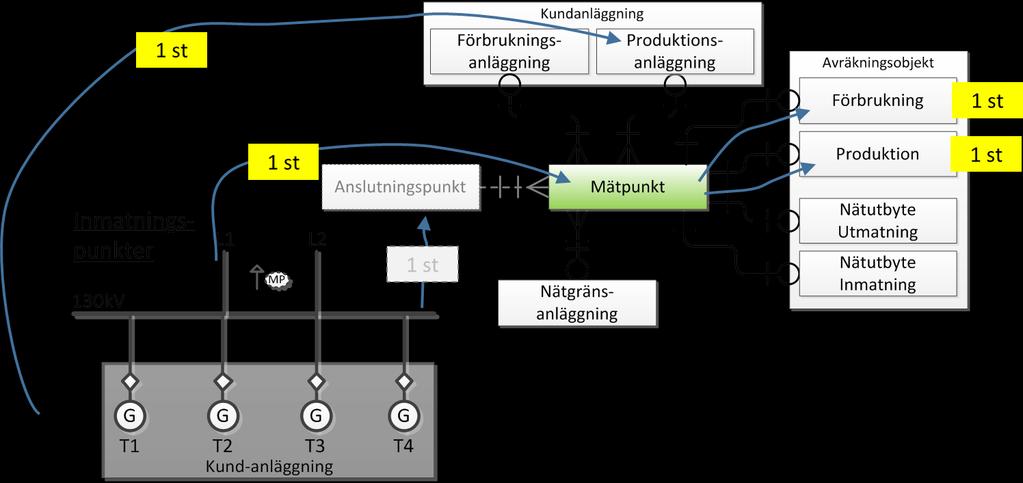

28 Typfall enligt informationsmodell Kraftstation

29 Typfall enligt informationsmodell Kraftstation

30 Kommande arbete > Färdigställa informationsmodellen Definiera klasser, kardinaltal och attribut Utvärdera ytterligare typfall > Utvärdera möjliga förändringförslag, t.ex. Ta bort klassen Anläggning i informationsmodellen (istället ange anläggningsinformation på mätpunkt eller avräkningsobjekt) Anläggning Mätpunkt Avräkningsobjekt (F)

31 BRS-genomgång Martin Olin, Projekt Tjänstehubb

32 Delprocessdiagram: Nytt AO kundanläggning TJÄNSTEHUBB ELNÄTSFÖRETAG KUND ELHANDELS- FÖRETAG Kund beställer anslutning Skapa avräkningsobjekt Delprocess: Inflytt Delprocess: Teckna elavtal Uppdatera nytt avräkningsobjekt (BRS-SE-111) Registrera nytt avräkningsobjekt (BRS-SE-111) Skapa avräkningsobjektsstruktur Installation genomförs Ta emot uppdaterad avräkningsobjektsinformation (BRS-SE-111) Informera om uppdatera avräkningsobjektsinformation (BRS-SE-111) Fakturera kund för anslutning Godkänn anslutning och montera mätare Uppdatera avräkningsobjektsinformation (BRS-SE-513) Registrera avräkningsobjektsinformation (BRS-SE-513) Delprocess: Tillkoppla Delprocess: Leverera mätvärde

33 BRS-SE-111 Nytt AO kundanläggning > Översikt Inklusive Use Case diagram uc Nytt avräkningsobjekt kundanl Name: Nytt avräkningsobjekt kundanl Author: seolin Version: 1.0 Created: :14:22 Updated: :12:11 Mätpunktsadministratör Tjänstehubben Nytt avräkningsobjekt kundanläggning Nätaccessansvarig Elnätsföretag Kund

34 Processförlopp sd Nytt avräkningsobjekt, och informationsutväxling sekvens Sekvensdiagram Tjänstehubben Elnätsföretag Mätpunktsadministratör Nätaccessansvarig [1] Uppdatera nytt avräkningsobjekt() [2] Informera om avräkningsobjektsstruktur() Name: Nytt avräkningsobjekt, sekvens

35 Processförlopp och informationsutväxling Starttillstånd: > Elnätsföretaget har skapat ett avräkningsobjekt för en kundanläggning

36 Varje informationsutbyte beskrivs med en tabell Informationsinnehåll [1] Kl. Antal Kommentar Format/ Innehåll Marknadsaktör ID R 1 Elnätsföretagets identitet i tjänstehubben ID Marknadsaktör roll R 1 Nätaccessansvarig Kodlista Avräkningsobjekt ID R 1 GS1-kod Mätpunkt ID D 0..1 Anges om avräkningsobjekt ska kopplas till ID existerande mätpunkt Kundanläggnings ID D 0..1 Anges om avräkningsobjekt ska kopplas till existerande kundanläggning ID Nätavräkningsområde ID D 0..1 Anges för ny kundanläggning (anges inte om avräkningsobjekt ska kopplas till existerande kundanläggning) ID Anläggningsadress D 0..1 Anges för ny kundanläggning (anges inte om Adress avräkningsobjekt ska kopplas till existerande kundanläggning) Avräkningsobjektstyp, R 1 Typ av förbrukning/produktion Produktkodlista undertyp Starttidpunkt R 1 Starttidpunkt för avräkningsobjektets giltighet Tidpunkt Valbara nättariffer R 1 Typer av nättariffer som kan väljas för Kodlista Nättariff, kompletterande information avräkningsobjektet R 1 Länk till elnätsföretagets hemsida eller förklarande text om nättarifferna Fritext

37 [1] Elnätsföretaget uppdaterar tjänstehubben med nytt AO Informationsinnehåll [1] Kl. Antal Kommentar Format/ Innehåll Marknadsaktör ID R 1 Elnätsföretagets identitet i tjänstehubben ID Marknadsaktör roll R 1 Nätaccessansvarig Kodlista Avräkningsobjekt ID R 1 GS1-kod Mätpunkt ID D 0..1 Anges om avräkningsobjekt ska kopplas till ID existerande mätpunkt Kundanläggnings ID D 0..1 Anges om avräkningsobjekt ska kopplas till ID existerande kundanläggning Nätavräkningsområde ID D 0..1 Anges för ny kundanläggning (anges inte om ID avräkningsobjekt ska kopplas till existerande kundanläggning) Anläggningsadress D 0..1 Anges för ny kundanläggning (anges inte om Adress avräkningsobjekt ska kopplas till existerande kundanläggning) Avräkningsobjektstyp, R 1 Typ av förbrukning/produktion Produktkodlista undertyp Starttidpunkt R 1 Starttidpunkt för avräkningsobjektets giltighet Tidpunkt Valbara nättariffer R 1 Typer av nättariffer som kan väljas för Kodlista Nättariff, kompletterande information avräkningsobjektet R 1 Länk till elnätsföretagets hemsida eller förklarande text om nättarifferna Fritext

38 Processförlopp och informationsutväxling > Tjänstehubben registrerar nytt avräkningsobjekt och skapar dess struktur, se Funktion Uppdatera avräkningsobjektsstruktur > [2] Tjänstehubben informerar elnätsföretaget om strukturen för det nya avräkningsobjektet Informationsinnehåll [2] Kl. Antal Kommentar Format/ Innehåll Avräkningsobjekt ID R 1 GS1-kod Mätpunkt ID R 1 ID Kundanläggnings ID R 1 ID

39 Processförlopp och informationsutväxling Sluttillstånd: > Avräkningsobjektet finns i tjänstehubben med status Ny > Avräkningsobjektets struktur finns i tjänstehubben > Elnätsföretaget har informerats om avräkningsobjektets struktur

40 Valideringsregler Validering tjänstehubb [1] Avräkningsobjektet ska inte finnas i tjänstehubben sedan tidigare Felmeddelande Avräkningsobjektet finns redan [1] Om angiven: Mätpunkten ska finnas i tjänstehubben Mätpunkten finns inte [1] Om angiven: Kundanläggningen ska finnas i tjänstehubben [1] Om angiven: Mätpunkten ska tillhöra kundanläggningen Kundanläggningen finns inte Mätpunkten och kundanläggningen är inte kopplade [1] Nätavräkningsområdet ska finnas i tjänstehubben Nätavräkningsområdet finns inte [1] Elnätsföretaget ska vara behörigt att uppdatera avräkningsobjektet i nätavräkningsområdet Behörighet att uppdatera saknas [1] Starttidpunkt ska vara inom giltig tidsfrist enligt nedan Starttidpunkt ogiltig [1] Anläggningsadress ska anges för en ny kundanläggning Anläggningsadress saknas

41 Tidsfrister Tidsfrist för validering tjänstehubb Avsändare Mottagare Tidsfrist [1] Starttidpunkt - min Elnätsföretaget Tjänstehubben 12 kalenderdagar retroaktivt [1] Starttidpunkt - max Elnätsföretaget Tjänstehubben Kommande dygnsskifte Tidsfrist för marknadsprocesser [1] Registreringstidpunkt i tjänstehubben Avsändare Mottagare Tidsfrist Elnätsföretaget Tjänstehubben Utan dröjsmål efter att avräkningsobjekt ID (GS1- kod) är skapat hos elnätsföretaget

42 Nätavräkning i tjänstehubben Lars Munter, Svenska kraftnät

43 Nätavräkningsprocessen beskrivs i publiceringen under följande avsnitt: > Delprocessen: kap 10. Nätavräkning > BRS-SE-714 Efterfråga avräkningsresultat > Nätavstämning > Preliminär schablonisering > Leverantörsavräkning > Slutlig schablonisering > Slut- och korrigeringsavräkning

44 Nätavstämning Residual Leverantörsavräkning Schablonområde Nej, nätförlust Mätvärden per AO Korrektions -avräkning Ja, förbrukningsprofil <14 dagar Ja Preliminär Schablonisering Preliminära schabloniserade timvärden per AO Nej Slutlig Schablonisering Uppmätta schabloniserade Timvärden per AO

45 Nätavstämning Residual Nätavstämning > Indata: Mätvärden från Schablonområde Inmatningspunkter per AO Gränspunkter Mätvärden Nej, nätförlust Leverantörsavräkning Timavräknad förbrukning Hubben aggregerar timmätvärden för alla dygnsvis timavräknade avräkningsobjekt i nätavräkningsområdet. Ja, förbrukningsprofil <14 dagar Ja Nej Preliminär Schablonisering > Utdata: Residualen Aggregeringar Slutlig Schablonisering Preliminära schabloniserade timvärden per AO Uppmätta schabloniserade Timvärden per AO > Ansvar nätägare: Anläggningsstruktur och mätvärden > Ansvar tjänstehubb: Funktionen Korrektions -avräkning

46 Nätavstämning Residual Residualen i ett nätavräkningsområde beräknas för alla dygnsvis timavräknade avräkningsobjekt enligt formeln: Leverantörsavräkning Schablonområde Ja, förbrukningsprofil <14 dagar Ja Nej Nej, nätförlust Preliminär Schablonisering Slutlig Schablonisering Preliminära schabloniserade timvärden per AO Mätvärden per AO Uppmätta schabloniserade Timvärden per AO Korrektions -avräkning Residual = ( AO inm. + AO utm. + AO prod. + AO förb. ) Teckenkonvention plus (+) = in till nätavräkningsområdet och minus (-) = ut från nätavräkningsområdet.

48 Preliminär schablonisering Leverantörsavräkning > Indata: Residual Schablonområde Nej, nätförlust Nätavstämning Förbrukningsprofil Historiska mätvärden för schablonavräknade AO Ja, förbrukningsprofil > Utdata: Preliminär schablonleverans <14 dagar Ja per AO Preliminär nätförlust Preliminär Schablonisering Preliminära schabloniserade timvärden per AO Mätvärden per AO Korrektions -avräkning Slutlig Schablonisering > Ansvar nätägare: Anläggningsstruktur och mätvärden Nej > Ansvar tjänstehubb: Funktionen Uppmätta schabloniserade Timvärden per AO

49 Nätavstämning Volym AO förb. = FP Residual Leverantörsavräkning Schablonområde Volym AO förl. = FP Ja, förbrukningsprofil <14 dagar Ja Nej Nej, nätförlust Preliminär Schablonisering Slutlig Schablonisering volym AO förb. m 12 samtliga AO och förluster m 12 volym AO förl. m 12 Preliminära schabloniserade timvärden per AO Mätvärden per AO samtliga AO och förluster m 12 För en nyansluten anläggning där historiska mätvärden saknas: AO förb. =AO förb.år FP m m 12 FP år Uppmätta schabloniserade Timvärden per AO Korrektions -avräkning

50 Leverantörsavräkning > Indata: Mätvärden från leveranspunkter (inmatnings- och uttagspunkter). Både dygnsvis timavräknade och Nätavstämning Residual Leverantörsavräkning Schablonområde schablonavräknade AO ingår. Ja, förbrukningsprofil Nej, nätförlust > Utdata: Aggregering per Elhandlare och Balansansvarig <14 samt dagar Reglerobjekt Ja Preliminär Schablonisering > Ansvar elhandlare: Leveransstruktur och mätvärdesvalidering som ligger till grund för Nej fakturering > Ansvar tjänstehubb: Funktionen Slutlig Schablonisering Preliminära schabloniserade timvärden per AO Mätvärden per AO Uppmätta schabloniserade Timvärden per AO Korrektions -avräkning

52 Slutlig schablonisering > Indata: Residual Förbrukningsprofil Schablonområde Nej, nätförlust Leverantörsavräkning Nätavstämning Mätvärden för schablonavräknade AO för leveransmånaden Ja, förbrukningsprofil > Utdata: Slutlig schablonleverans per AO <14 dagar Ja Slutlig nätförlust Preliminär Schablonisering Preliminära schabloniserade timvärden per AO Mätvärden per AO Korrektions -avräkning Slutlig > Ansvar tjänstehubb: Funktionen Nej Schablonisering > Ansvar nätägare: Anläggningsstruktur och mätvärden Uppmätta schabloniserade Timvärden per AO

53 Reducerad förbrukningsprofil: FP = FP Timmätta schablonavräknade AO Leverantörsavräkning Schablonområde för Nej, nätförlust Slutlig Nätavstämning schablonleverans Residual förbrukning: Mätvärden per AO Korrektionsavräkning AO Förb. = Ja, förbrukningsprofil uppmätt energi för AO Preliminära Förb. för mätperiod schabloniserade <14 dagar timvärden per AO JaFP för mätperioden Preliminär Schablonisering (FP ) Slutlig schablonleverans för förluster: Nej Slutlig Schablonisering AO Förl. = FP Uppmätta schabloniserade Timvärden per AO AO Förb.

54 Korrektionsavräkning > Indata: Residual Mätvärden från Schablonområde leveranspunkter Nej, nätförlust (inmatnings- Leverantörsavräkning och Nätavstämning uttagspunkter). Preliminära och slutliga schablonleveranser samt korrigerade timmätvärden ingår. Ja, förbrukningsprofil Nej Preliminär Schablonisering Slutlig Schablonisering Preliminära schabloniserade timvärden per AO > Utdata: <14 dagar Ja Korrektionsenergi per Elhandlare > Ansvar elhandlare: Leveransstruktur och mätvärdesvalidering > Ansvar tjänstehubb: Funktionen Mätvärden per AO Uppmätta schabloniserade Timvärden per AO Korrektions -avräkning

55 Nätägarens ansvarsområde Kvalitetssäkring Elhandlarens ansvarsområde Nätavstämning Residual Leverantörsavräkning Schablonområde Nej, nätförlust Mätvärden per AO Korrektions -avräkning Ja, förbrukningsprofil <14 dagar Ja Preliminär Schablonisering Preliminära schabloniserade timvärden per AO Nej Slutlig Schablonisering Uppmätta schabloniserade Timvärden per AO

56 Kvalitetssäkring Nätägarens ansvarsområde Nätavstämning Residual Leverantörsavräkning Schablonområde Ja, förbrukningsprofil <14 dagar Ja Nej Nej, nätförlust Preliminär Schablonisering Slutlig Schablonisering Preliminära schabloniserade timvärden per AO Korrektions -avräkning Nätägaren Mätvärden ska kolla: Att nätägarens per AO registrerade AO finns med i NO i hubben. Att inrapporterade mätvärden stämmer med hubbens aggregering per NO Uppmätta Att schabloniserade hubbens beräknade nätförluster Timvärden per AO är rimliga.

57 Kvalitetssäkring Elhandlarens ansvarsområde Nätavstämning Residual Leverantörsavräkning Schablonområde Elhandlaren ska kolla: Nej, nätförlust Att elhandlarens Ja, förbrukningsprofil registrerade AO överensstämmer med hubbens. Att summan <14 av dagar elhandlarens Ja mottagna mätvärden per AO stämmer med hubbens aggregering per NO. Nej Preliminär Schablonisering Slutlig Schablonisering Preliminära schabloniserade timvärden per AO Mätvärden per AO Uppmätta schabloniserade Timvärden per AO Korrektions -avräkning

58 Hubbens ansvar: Beräkningarna korrekta = Nätavstämning Residual Leverantörsavräkning Schablonområde Nej, nätförlust Mätvärden per AO Korrektions -avräkning Ja, förbrukningsprofil <14 dagar Ja Preliminär Schablonisering Preliminära schabloniserade timvärden per AO Nej Om uppmätt energi på ett avräkningsobjekt saknar elhandlare går inte avräkningen ihop! Slutlig Schablonisering Uppmätta schabloniserade Timvärden per AO
