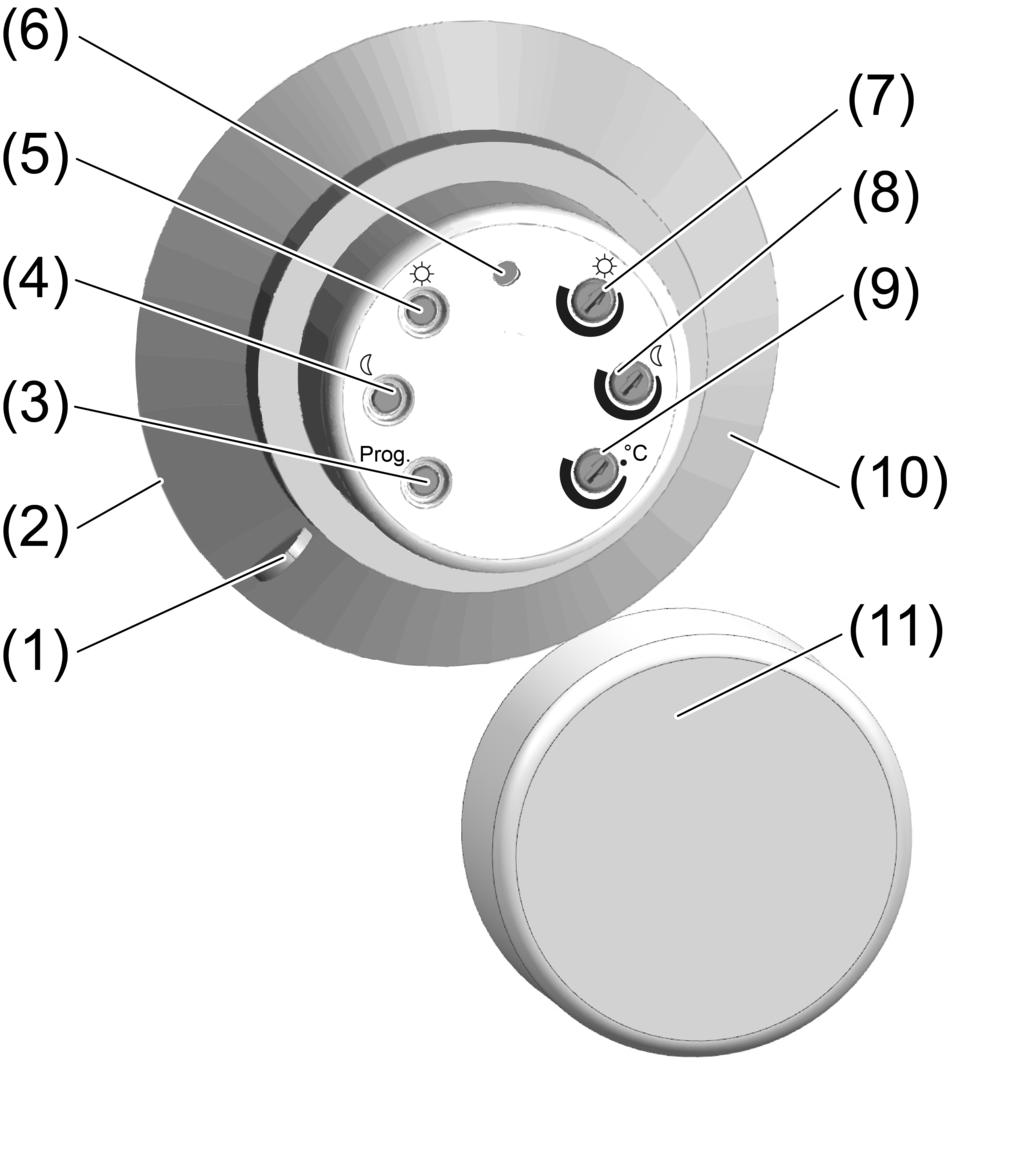

1 Trådlös solsensor Solar Best. nr. : Bruksanvsnng 1 Säkerhetsanvsnngar Monterng och anslutnng av elektrska enheter får bara utföras av kvalfcerade elektrker. De här anvsnngarna är en del av produkten och ska behållas av slutkunden. 2 Enhetens konstrukton Bld 1: Solsensorns manövrerngssda (1) Demonterngshandtag (2) Solcell på baksdan (3) Knapp Prog (4) Knappen Skymnng 2 (5) Knappen Solskydd 3 (6) Status-LED (7) Reglage för solskydd 3 (8) Reglage för skymnng 2 (9) Reglage för temperatur C Läge = Av (ngen temperaturutvärderng) (10) Sugkopp för monterng på fönsterrutor (11) Kåpa 3 Funkton Ändamålsenlg användnng - Sensor för ljusstyrkebaserad reglerng av enet-aktuatorer - Monterng på fönsterrutor nomhus Produktegenskaper - Aktverar scener vd över- och underskrdnng av det nställda solskydds- och skymnngsvärdet /7

2 - Kan även användas som temperaturbaserat solskydd - Scenknappar för solskydd och skymnng - Mätnng av ljusstyrka va sensor för ljusstyrka - Skckar värden för ljusstyrka tll en enet server vd en förändrng ljusstyrka som överstger 50 % - Testdrft för att anpassa tröskelvärden för solskydd och temperatur - Solcellsdrven enhet - Integrerat batter som energackumulator Kan ställas n med enet Server: - Kontrollås - Aktuatorernas beteende när en scen upphävs Tllsatsfunktoner med enet Server: - Helt krypterad trådlös överförng (AES-CCM) för enet Server från programvaruverson Uppdaterng av apparatmjukvaran - Välj ut felmnne Solskydd Solskyddsfunktonen gör det möjlgt att köra ned en hängande anordnng vd starkt solljus. Om ett nställt solskyddsvärde överskrds mer än 2 mnuter, skckar solsensorn scenen Solskydd. Jaluserna körs då tll den sparade solskyddspostonen. Om ljusstyrkan faller under det nställda solskyddsvärdet mer än 15 mnuter, körs den hängande anordnngen upp gen. Genom en manuell funkton kan den hängande anordnngens solskyddsfunkton naktveras. Om solskyddsvärdet underskrds körs den hängande anordnngen då nte längre upp. Omkopplngs- och dmnngsaktuatorer kan endast anslutas tll solskyddet med hjälp av e- Net-Server. Temperaturbaserat solskydd Det temperaturbaserade solskyddet kan framförallt utnyttjas under den kalla delen av året. Rummet skyddas då först mot solljus om både solskyddsvärdet och det nställda temperaturvärdet överskrds. När solskyddet har aktverats, avaktveras temperaturutvärderngen. Skymnng Vd mörkrets nbrott gör skymnngsfunktonen det möjlgt att automatskt köra ned en hängande anordnng eller koppla om belysnngen. Om det nställda skymnngsvärdet underskrds mer än 4 mnuter, öppnas scenen Skymnng. Om det nställda tröskelvärdet för skymnng överskrds ca 15 mnuter, körs den hängande anordnngen upp gen eller också kopplas belysnngen av. För att den hängande anordnngen även ska kunna köras upp automatskt vd grynng, ska solsensorn placeras så att den nte skuggas av den hängande anordnngen. 4 Användnng Ta av kåpan och sätt på den gen före varje användnng. Användnng och sgnalerng kan avvka från beskrvnngen vd drft med enet Server. Aktvera en solskyddsscen o Tryck på knappen 3 (5). Solskyddsscenen öppnas oberoende av den aktuella ljusstyrkan. Solskyddet upphävs nte automatskt förrän solskyddsvärdet har överskrdts mer än två mnuter och sedan underskrdts. Aktvera en skymnngsscen o Tryck på knappen 2 (4). Skymnngsscenen öppnas oberoende av den aktuella ljusstyrkan. Ställ n värden för solskydd, skymnng och temperatur Fabrksnställnng: Solskydd 3 ca Lux (7) /7

3 Skymnng 2 ca 40 Lux (8) Temperatur C = Av (9) o Ställ n värdena för solskydd 3 (7), skymnng 2 (8) och vd behov även temperatur C (9) med en lten skruvmejsel. Ställ n aktuell ljusstyrka som tröskelvärde för solskydd testdrft I testdrft går det att anpassa tröskelvärdena för solskydd och temperatur tll rådande förhållanden. o Tryck kortvargt på knappen Prog (3). Solsensorn befnner sg testdrftläget ca 1 mnut. o Vrd reglaget C (9) så lång det går åt vänster = av. Lysdoden lyser = tröskelvärdet för solskydd har underskrdts Lysdoden blnkar = tröskelvärdet för solskydd har överskrdts o Vrd reglaget 3 (7) långsamt tlls lysdoden övergår från att lysa stadgt tll att blnka. Nu kan vd behov även aktuell temperatur sparas för temperaturbaserat solskydd. Tröskelvärdet för temperatur kan bara ställas n när solskyddet nte är aktvt. o Vrd reglaget C (8) långsamt åt höger tlls lysdoden övergår från att blnka tll att lysa stadgt. Tryck på knappen Prog (3) gen för att avsluta testdrftläget. 5 Informaton för elektrker 5.1 Monterng och elektrsk anslutnng Montera solsensorn För att överförngskvalteten ska bl god, måste du hålla tllräcklgt stort avstånd tll potentella störnngskällor som t.ex. metallytor. mkrovågsugnar, stereo- och teveanläggnngar, förkopplngsdon eller transformatorer. Montera solsensorn på fönsterrutan på en plats där den exponeras obehndrat för solljus även vd aktvt solskydd. Skuggor leder tll mätfel eller hndrar batteret från att laddas. Solsensorns och fönsterrutans kontaktytor måste vara rena och fra från fett. o Fukta sugkoppen något. o Sätt solsensorn på fönsterrutan och tryck fast den. Metallserade fönsterrutor kan begränsa räckvdden för radosgnaler kraftgt. Demontera solsensorn För att undvka att solsensorn skadas, får demonterng endast ske va handtaget (1). o Dra lätt handtaget (1) för att lossa solsensorn från fönsterrutan. 5.2 Drftsättnng FARA! Elektrsk stöt vd berörng av spännngsförande delar. Elektrska stötar kan leda tll lvshotande skador. Täck av de spännngsförande delarna på radosändarna och -ställdonen, och dess omgvnng, vd drftsättnngen. Energackumulatorn solsensorn är laddad när den levereras. Därför kan drftsättnng ske utan att solsensorn först måste läggas på en ljus plats. Solsensorn kan alternatvt tll den här beskrvna drftsättnngen även tas drft med enetservern. Vd drftsättnng med enet-servern bör solsensorn fästas på en ljus plats för att den nte ska kopplas från på grund av för låg spännng vd längre programmerng. Solsensorn tas drft två steg. Under det första steget kopplas valfra aktuatorer tll scenerna Solskydd eller Skymnng (se Koppla scener tll trådlösa aktuatorer). Under det andra steget tll /7

4 delas kopplngs- eller dmnngslägen resp. jaluspostoner aktuatorerna (se Spara scenvärden aktuatorn). Koppla scener tll trådlösa aktuatorer o Sätt alla aktuatorer som ska kopplas tll scenen tll programmerngsläge (se manualen för aktuatorerna). o Håll knappen Prog ntryckt ca 4 sekunder. Solsensorn befnner sg programmerngsläget ca 1 mnut. Statuslysdoden blnkar. o Tryck kort på scenknappen Solskydd 3 (5) eller Skymnng 2 (4). Scenen kopplas samman med aktuatorerna. Statuslysdoderna från sändare och aktuatorer lyser några sekunder. Aktuatorerna och solsensorn lämnar programmerngsläget automatskt. Det går att ansluta upp tll 10 aktuatorer tll en trådlös sändare på en gång. Om statuslysdoden övergår tll att blnka tre gånger ca 5 sekunder, msslyckades proceduren och måste göras om. Spara scenvärdena aktuatorn När aktuatorer är kopplade tll scener måste varje aktuator tlldelas kopplngs- eller dmnngsvärden resp. tlldelas postoner för hängande anordnngar. Förnställnngen för hängande anordnngar är det nedre ändläget. Aktuatorerna är kopplade tll scenen. För jalusaktuatorer måste den hängande anordnngens faktska körtd vara sparad (se manualen Jalusaktuator), annars öppnas nte scener. o Ställ n belysnngen resp. den hängande anordnngens postoner. o Håll knappen 2 (4) eller knappen 3 (5) ntryckt mer än 4 sekunder. De nställda värdena sparas aktuatorerna. Bryta anslutnngen tll trådlösa aktuatorer o Utför samma steg som vd sammankopplng (se Koppla scener med trådlösa aktuatorer). Anslutnngen tll de trådlösa aktuatorerna bryts. Lysdoden på sensorn lyser några sekunder och lysdoden från aktuatorn blnkar snabbt ca 5 sekunder. Aktuatorerna och solsensorn lämnar programmerngsläget automatskt. Om statuslysdoden övergår tll att blnka tre gånger ca 5 sekunder, msslyckades proceduren och måste göras om. Återställ scen tll fabrksnställnngen Alla scenens anslutnngar tll aktuatorerna bryts. Anslutnngarna sparas aktuatorerna, och måste kopplas från separat. o Håll knappen Prog (3) ntryckt mnst 20 sekunder. Efter 4 sekunder blnkar status-led långsamt. Efter 20 sekunder blnkar status-led snabbare. o Tryck kortvargt på knappen 2 eller 3 nom 10 sekunder. Statuslysdoden blnkar kortvargt. Scenen är återställd tll fabrksnställnngen. Återställa enheten tll fabrksnställnngen Alla anslutnngar tll aktuatorerna bryts. Anslutnngarna sparas aktuatorerna, och måste kopplas från separat. o Håll knappen Prog (3) ntryckt mnst 20 sekunder. Efter 4 sekunder blnkar status-led långsamt. Efter 20 sekunder blnkar status-led snabbare. o Släpp knappen Prog (3) och tryck kortvargt på den gen nom 10 sekunder. Statuslysdoden blnkar kortvargt. Enheten är återställd tll fabrksnställnngen /7

5 6 Blaga Denna enhet nnehåller ett ntegrerat batter. Enheten och batteret ska avfallshanteras på mljövänlgt sätt när de är förbrukade. Släng nte enheten hushållsavfallet. Informaton om korrekt mljömässg avfallshanterng lämnas av kommunen. Enlgt lagstadgade regler är slutanvändaren ansvarg för att förbrukade enheter återlämnas. 6.1 Teknska data Omgvnngstemperatur C Inställnng för ljusstyrka lx Skymnngsnställnng lx Temperaturnställnng C Mått Ø H mm Radofrekvens 868, ,6 MHz Sändnngseffekt max. 20 mw Sändnngsräckvdd öppet fält typ. 100 m Mottagarkategor Parameterlsta Enhetsparametrarna kan ändras med enet-servern: Devce and channels Parameter name Functon Advanced devce settngs Parameter name Manual commssonng Extended channel settngs Parameter name Manual commssonng Local Operaton Settng optons, Basc settng Other modes, Unused Basc settng: Other modes Settng optons, Basc settng On, Off Basc settng: On Settng optons, Basc settng On, Off Basc settng: On On, Off Basc settng: On Explanatons Other modes The channel works as a scene channel Unused The channel s not dsplayed n the enet SMART HOME app and s dsabled for use n the commssonng nterface. Explanatons Dsables manual commssonng for all devce channels. In the "Off" settng, the devce cannot be reset to the factory settng. Explanatons Blocks manual commssonng for the devce channel. In the "Off" settng, the devce cannot be reset to the factory settng. Blocks the devce channel for local operaton. Informaton wndow The most recently transmtted brghtness s dsplayed n the Informaton wndow /7

6 6.3 Hjälp vd problem Den hängande anordnngen körs nte upp automatskt på morgonen efter skymnngsfunktonen. Orsak 1: Det nställda skymnngsvärdet har nte överskrdts ännu. Mnska skymnngsvärdet solsensorn. Montera solsensorn vd en ljusare plats. Orsak 2: Den energ som är lagrad solsensorn är nte tllräcklg för att försörja solsensorn hela natten. Montera solsensorn vd en ljusare plats. Varje gång en av knapparna 2 (4) eller 3 (5) används, sker en kontroll om den aktuella ljusstyrkan är tllräcklg för permanent drft. Om ljusstyrkan är tllräcklg, lyser statuslysdoden ca 1 sekund. Solsensorn aktverar nte solskydd eller skymnng längre. När användare trycker på knappen Prog lyser statuslysdoden nte. Orsak 1: Energackumulatorn är urladdad för att enheten befann sg för länge mörker. Orsak 2: Energackumulatorn är urladdad för att enheten nte befann sg på en ljus plats medan den programmerades med enet-servern under en längre td. Lägg solsensorn på en mycket ljus plats flera tmmar. Så snart energackumulatorn har laddats tllräcklgt är enheten drftklar gen efter ett tryck på knappen Prog. Solsensorn kan skadas om temperaturen överstger 70 C. Håll tllräcklgt avstånd tll värmealstrande ljuskällor. Testdrften eller programmerngsläget kan nte öppnas. Statuslysdoden blnkar bara kortvargt. Solsensorn befnner sg Low-Batt-status. Det går att öppna scener, men nte att starta testdrft eller programmerng. Lägg solsensorn på en mycket ljus plats flera tmmar. Montera solsensorn vd en ljusare plats. 6.4 Förklarng om överensstämmelse Härmed ntygar Gra Gersepen GmbH & Co. KG att det trådlösa systemet av typ Best. nr överensstämmer med drektvet 2014/53/EU. Fullständgt artkelnummer httar du på apparaten. Hela nnehållet EU-försäkran om överensstämmelse fnns på följande webbplats: Garant Garantn hanteras över fackhandeln, nom ramen för de lagstadgade bestämmelserna. Lämna eller skcka defekta apparater portofrtt med en felbeskrvnng tll dn ansvarge försäljare (fackhandel/nstallatonsföretag/elfackhandel). Denne ser tll att apparaterna skckas tll Gra Servce Center /7

7 Gra Gersepen GmbH & Co. KG Elektro-Installatons- Systeme Industregebet Mermbach Dahlenstraße Radevormwald Postfach Radevormwald Deutschland Tel +49(0) Fax +49(0) /7
