1 Proffsverktyg för murning och plattsättning Storformatsplattor - arbeta smidigt med att transportera, bära, såga och bearbeta VERKTYG OCH TILLEHÖR FÖR ETT OPTIMALT RESULTAT Handverktyg - plattsättning 37

2 Storformatsplattor - elegant och exklusivt i bostäder, kontor eller köpcenter Innehållsförteckning Idag är det möjligt att producera keramiska plattor i stora format upp till 1.000x3.000 mm. Att arbeta med stora format ställer höga krav på så väl plattor, underlag, plattsättare men även på hjälpmedel och verktyg. I den här broschyren hittar du verktyg och tillbehör för att transportera, bära och bearbeta storformatsplattor. Vi presenterar också levelsystemet för att undvika fogsprång när den stora plattan väl är på plats. Att arbeta med storformat ställer också höga krav på yrkeskunskap och noggrannhet i arbetet. Rätt verktyg och tillbehör vid rätt tillfälle hjälper dig att nå ett optimalt resultat. Storformatsplattorna är här för att stanna, därför har vi valt ut ett sortiment verktyg och maskiner som vi hoppas ska bli dina nya favoriter, idag och även i framtiden. Transportera och bära sid 4-5 Arbetsbord sid 6-7 Kapa sid 8-9 Nivåsystem Level sid Nivåsystem RLS Vite sid Att skära cirklar sid 14 Säkerhet på fasader sid 15 Limma och fixera 90 o vinklar sid 16 Såga upp till 260cm sid 17 Vibrera ut luft med Volpino sid 18 Såga med LEM 150 sid Handverktyg - plattsättning 39

3 Vagn, Free line Praktisk vagn för hantering av storformatsplattor. Används både för transport och vid montering då man kan vända plattan och bakstryka den i stående ställning Justerbar säkerhetsbygel i höjdled för att hålla fast plattan. Har anpassad bredd för att kunna gå genom dörröppningar. Låsbara hjul. Maxlast 250 kg. ärsystem Easymove MK3 ärsystem för storformatsplattor upp till 320cm bestående av två teleskopiska bärskenor med två handtag och 3 vakuumsug-koppar på varje skena Vakuumsugkopparna på Ø150mm lämnar inga märken och kan återpumpas om trycket sjunker medan kopparna sitter fast. Sugkopparna har Quickrelease för att lätt kunna flyttas till rätt plats, och de kan fritt tiltas +/- 1,25 för maximalt grepp i varje situation är storformatsplattor smidigt med Easymove Tvärstag till bärsystem Easymove MK3, 2st Tvärstag till bärsystem Easymove MK3, 2st vilket ger ytterligare stabilitet Sugkoppar till bärsystem Easymove MK3, 2st Sugkoppar till bärsystem Easymove MK3, 2st att fästas på den teleskopiska skenan för extra bärkraft Handverktyg - plattsättning 41

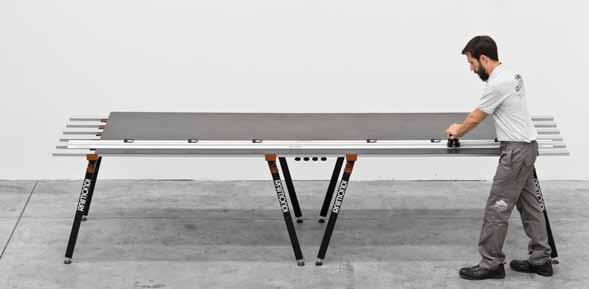

4 Arbetsbord modulärt M180 Påbyggnadsbart arbetsbord med aluminium-skenor. Klarar last på 150 kg. Infällbara ben för smidig transport och lagring Arbetsyta på 180x90 cm. Flera bord kan byggas ihop för ökad längd. Höjd 83 cm Förlängningsskenor till arbetsbord M180 Justerbara förlängningsskenor till arbetsbord M Levereras i par vilket ger maximal extra längd på varje sida med 30cm. 60cm totalt. Stödben för arbetsbord M180 Stödben för att steglöst kunna bredda arbetsbord M180 med max 60cm. ordstvingar till arbetsbord M180 ordstvingar till arbetsbord M180 för att fixera arbetsstycket Kombinera Arbetsbord M180 med stödben, bordstvingar, förlängningsskenor, support för underskiva, strips support eller hjul. För effektiv hantering av storformatsplattor. Support för underskiva till arbetsbord M180 Supportfästen 4st för att kunna lägga en skiva (medföljer ej) på och använda för att lägga t.ex. verktyg på Strips support för arbetsbord M180, 2st Två hållare som fästs på arbetsbordet M180 för att fånga upp smala strips vid skärning Hjul till arbetsbord M180, 1 par Hjul att fästa på benen till arbetsbord M180 för att enkelt kunna flytta bordet. 1 par Plasthörnskydd för plattor För plattor 3-4mm, frp. om 20st För plattor 5-6mm, frp. om 20st För plattor 8-10mm, frp. om 20st Handverktyg - plattsättning 43

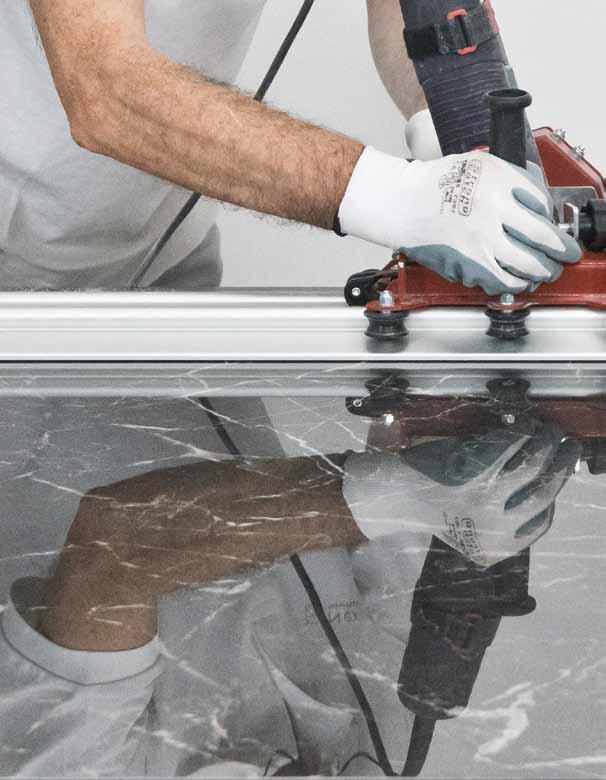

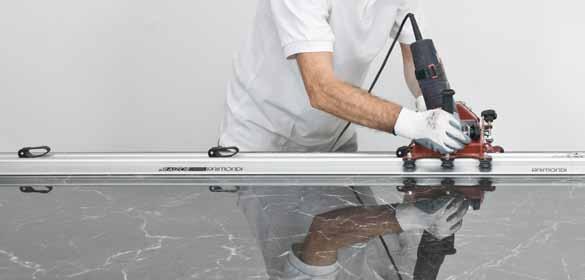

5 Kakelskärare Raimondi Raizor skärskena Kakelskäraren Raizor, är ett system för att skära och justera in de allra största plattorna upp till 332cm Den tvådelade Skärskenan Raizor sätts enkelt ihop, läggs på plattan och fästs efter injuster-ing med de tre inbyggda sugkopparna. Sedan skär man med trissan som löper i skenan. Total skärlängd 332cm. Knäcktång för 3-6mm plattor medföljer. Levereras i praktiskt väska för smidig transport. Vinkelslipsfäste Raimondi Power Raizor Storformatsplattor som måste bearbetas med klinga kan kapas med en vinkelslip som kopplas i denna vinkelslipsenhet, Power Raizor, som passar på Raizor-skärskenan för långa snitt Universalfäste som passar de flesta 125 mm vinkelslipar. Dammsugsfäste finns. Vinkelslipsfästet Power Raizor kan ställas i vinkel 90 o -45 o -0 o för gerning av keramiska plattor samt användas för ullnose-fasning. Du kan även göra sänksågning mitt på en platta med detta verktyg. Diamantklinga som kan användas är max 125mm. Max sågdjup är 20mm och vid 45 16mm. Används för våt- och torrskärning. Knäcktång för 6-12mm tjocklek För plattor mellan 6-12mm tjocklek Slipskiva ullnose Ø120 Slipskiva diamant för ullnose, speciellt lämplig för t.ex. Raimondi Power Raizor. Skivdiameter 120 mm. Radie 6mm Radie 10mm Plattjusterare Plattjusteraren sätts fast med de inbyggda sugkopparna på de två plattor som behöver flyttas sedan justeras fogen med ställskruven till önskad fogstorlek Handverktyg - plattsättning 45

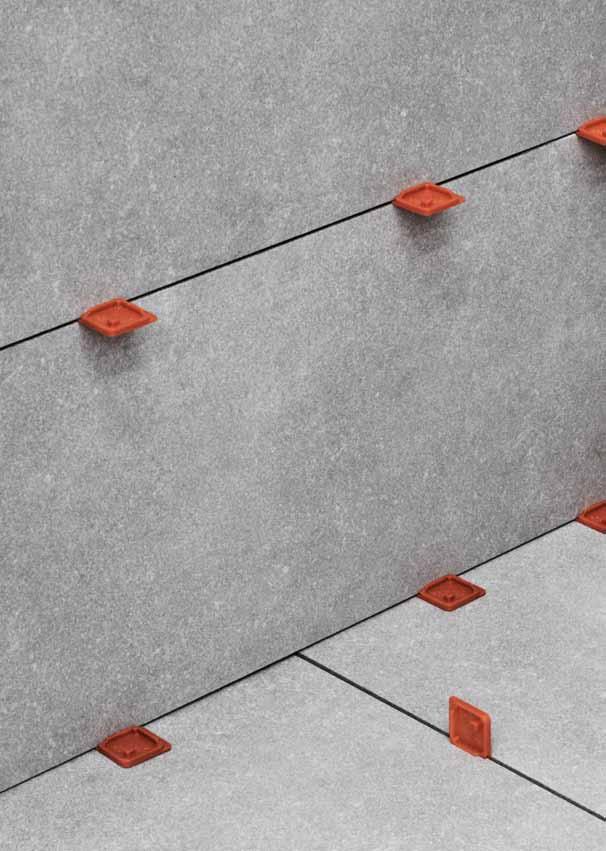

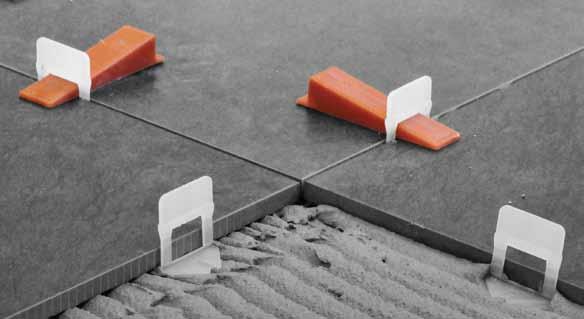

6 Nivådistans ,5mm fog (transparent) 100-pack 250-pack 500-pack Nivådistans ,5mm fog (vit) 200-pack 400-pack Nivådistans mm fog (röd) 250-pack 500-pack Nivådistans mm fog (grå) 250-pack 500-pack Nivådistans 3D-12 1mm fog (transparent) 250-pack 500-pack Kil 100-pack i påse 250-pack i påse 500-pack i hink Kiltång för golv Kiltång för vägg Tången har ett justerbart stoppanslag för olika plattjocklekar Storformatsläggning utan fogsprång! Sågade plattor i stora format är mycket svåra att lägga till ett perfekt resultat enligt tunnskiktsprincipen. Nivån mellan plattorna blir nästan oundvikligen ojämn trots att plattorna har lyfts upp och fått extra fix etc. och fogsprång är ett faktum. Repskydd i plast för Kiltång för golv, Level Set golv, Level 100 Innehåller 100 nivådistanser ,5mm fog, 100 kilar samt en kiltång anpassad för golv. Set vägg, Level 100 Innehåller 100 nivådistanser ,5mm fog, 100 kilar samt en kiltång anpassad för vägg Med Nivåsystem Level uppnår man ett perfekt resultat som annars endast är möjligt genom bruksläggning. Systemet gör det enklare och snabbare med ett perfekt slutresultat. perfekt resultat tidsbesparande för vägg och golv Stödhandtag, Fido För att kunna sätta ner en hand i fixet vid både kamning och långa lägg. Kan användas med eller utan plastfötterna beroende på underlagets känslighet Handverktyg - plattsättning 47

7 Nivådistans mm, VITE För plattor 3-15mm 100-pack 300-pack pack Nivådistans mm, VITE För plattor 14-26mm 100-pack 300-pack pack Nivåhatt, VITE 100-pack 300-pack 900-pack Kakeldistans DOULE 1 & 3mm 300-pack Justera fogsprången utan verktyg! Levelsystemet Vite är speciellt användbart vid montering av storformatsplattor. Skruva ned nivåhatten och jämna ut, skruva upp nivåhatten och återanvänd. Nivåhatten VITE är utformad på ett ergonomiskt sätt och har ett hålrum i mitten vilket gör att du enkelt ser fogen även när du spänner fast fyra plattor i ett hörn. Levelsystemet VITE är ett verktygsfritt system som med fördel används på t.ex. väggar. Många användare upplever att de får en bättre spännkänsla vid montering när de använder VITE. Kakeldistans DOULE är en fogkil för två mått i en produkt. Att användas på golv, väggar och även hörn. Lätt att sätta på plats och att ta bort p.g.av dess generösa storlek ovan fogen. Återanvändningsbar. Kakeldistans DOULE 2 & 5mm 300-pack 7401 verktygsfritt passar bra för vägg bra spännkänsla Handverktyg - plattsättning 49

8 Cirkelskärare 50cm Kakelskärare för runda snitt med en max diameter på 100cm och min 22cm. Lätt att flytta och fästa med sugkoppen Vinkelslipsfäste RAI-CUT Vinkelslipsfäste RAI-CUT för att användas med RAI-FIX. Används för att såga ut fästsnittet i plattan för att sätta in RAI-FIX. Tillverkad i rostfritt stål med max sågdjup på 30mm och min. djup på 5mm. Passar de vanligast förekommande vinkelsliparna. Har dammutsugsfäste. Såga torrt med diamantklinga på Ø125mm. Clips RAI-FIX Säkerhetsclips RAI-FIX i rostfritt stål. Skall monteras på vägg med lämplig infästning. Clipset skall enligt tester tåla en last på 33kg. Att använda cirkelskärare till storformat Clips RAI-FIX 5mm 120st För plattor med tjocklek på minst 5mm. Clips RAI-FIX 6mm 120st För plattor med tjocklek på minst 6mm. Clips RAI-FIX 8mm 70st För plattor med tjocklek på minst 8mm. Clips RAI-FIX 8mm 120st För plattor med tjocklek på minst 8mm. Öka säkerheten på fasader Cirkelskäraren är utrustad med en linjal med pekare som visar håldiametern. För att slutföra bearbetningen av hålet kan det vara nödvändigt att använda en vinkelslip till kanterna. Hel eller halv cirkel, eller ett rundat hörn? Cirkelskäraren ger dig möjglighet att göra cirkelskär med stor diameter. Skäraren är enkel att transportera, väger endast 1,2kg Handverktyg - plattsättning 51

9 Mått i mm Min Frp Limsats 90 för arbetsbord M180 Limsats för att limma 90 vinklar för t.ex. trappor eller hörn estår av ett antal flyttbara skenor med bordstvingar, samt ett vinklingsbart anhåll för att fixera bitarna på plats medan limmet härdar. Limma och fixera 90 vinklar Keramiksåg SMS 260 Vattenkyld såg för storformatsplattor av keramik upp till 260cm med en kraftig och vridstyv konstruktion och bord i aluminium. Medurs rotationsriktning på klingan. Sågen är direktdriven med nedväxling för högre vridmoment som ger styrka och jämn kap-ningskapacitet. etydligt enklare hantering och sågning med en bryggsåg då sågklingan ligger ovan materialet än konventionella bordssågar med klingan under. När kapningen sker uppifrån sågas ytan igenom först vilket minskar risken för urflisning av sista biten i plattan. Klingan frammatas med remdrivet vred-system. Passar både 90 - och 45 jollysnitt. Ett sidbord medföljer för att underlätta hanteringen av storformatsplattorna. Vattenbaljan är utdragbar för enkel rengöring. enställningen skjuts vid transport upp vilket sänker tyngdpunkten och ger säkrare tran-sporter. Levereras med Ø350 klinga. Motor: 2200W, 230V, 50Hz Hastighet: 2800varv/min Skärlängd: 2600mm Diagonalskärlängd: 1810mm Skärtjocklek: 90mm redd: 750mm Längd: 3100mm Höjd: 1350mm Vikt: 199kg Klinga: Ø350, 25,4mm Såga upp till 260cm Handverktyg - plattsättning 53

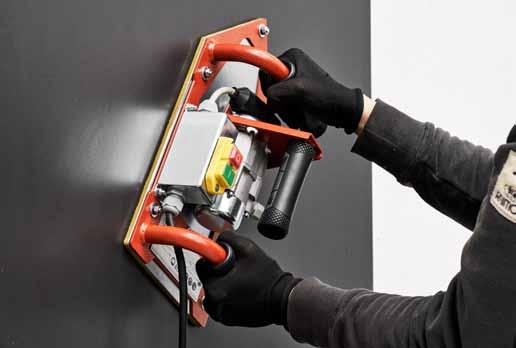

10 Vibrator VOLPINO Storformatsvibrator som hjälper till att vibrera ut luft från undersidan av plattan vilket gör vidhäftingen med fix bättre Tandspackel vinklad Speciellt lämpad för storformatsplattor då maximal vidhäftning önskas. Kompakt och lätt design med tre olika handtag. Gummiplattan är designad att inte färga av sig eller skada plattan. Kan bytas ut. Motor 25W, 230V, 50Hz Vibrationer/min: 3000Rpm Vikt: 6,7kg mm 10mm 280mm 8mm 280mm 6mm Öka vidhäftningen genom att vibrera ut luften bakom plattan 7674 Keramiksåg, LEM 150 Vattenkyld såg för storformatsplattor. Sågen tiltas upp på benställningen och står upp vilket är utrymmeseffektivt vid användning. Sågningen sker genom att motorn av sin egen tyngd sågar igenom plattan. När motorn har kommit till det nedre läget stannar den och stängs av. Då processen går helt av sig självt kan man ägna sig åt andra arbetsuppgifter under tiden sågningen sker. Trots sin storlek är sågen lätt att flytta med transporthjul centralt placerade. Motor: 900W, 230V, 50Hz Skärlängd: 1500mm Skärtjocklek: 40mm redd: 650mm Längd: 2400mm Höjd: 650mm Vikt: 86kg Klinga: Ø200mm Handverktyg - plattsättning 19 55
