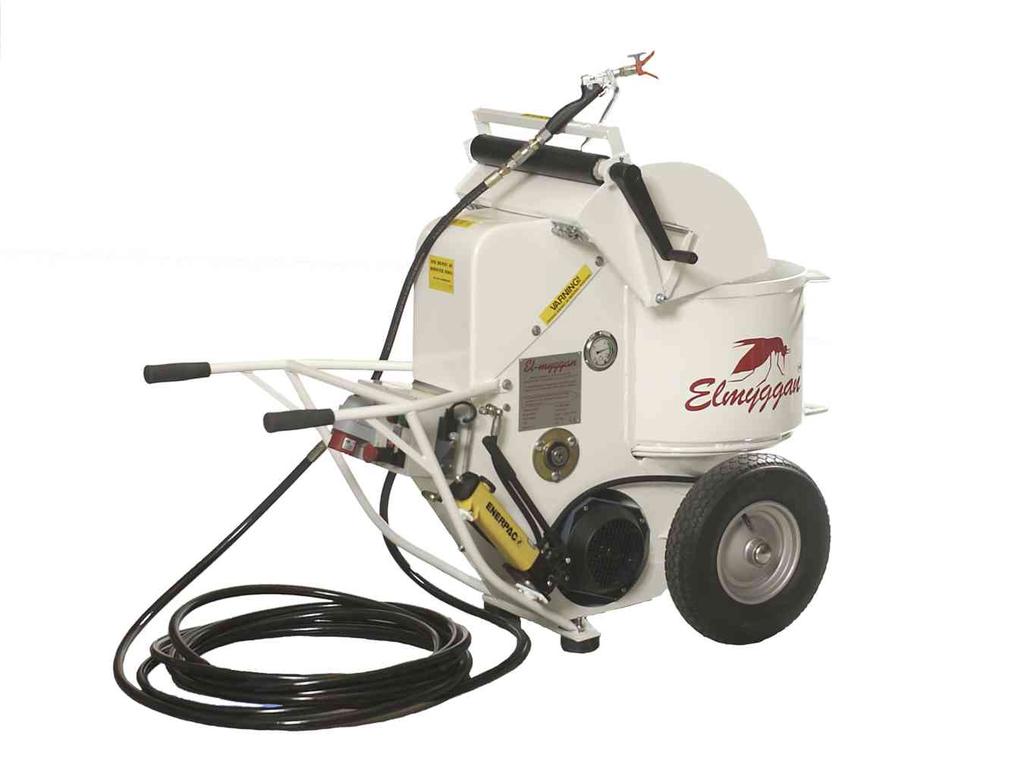

SANDSPACKELSPRUTA MANUAL - SPRÄNGSKISSER
|
|
- Carl-Johan Persson
- för 5 år sedan
- Visningar:
Transkript
1 SANDSPACKELSPRUTA MANUAL - SPRÄNGSKISSER Version H Januari 2006
2 Pumpenheten Demonteringssida 1 2 Monteringssida 23 Version H Jan Sida 22
3 Detaljförteckning för pumpenheten Ref. nr. Art. nr. Beskrivning Antal 1 E Verktyg för montering och 1 demontering av pumpenheten 2 E-10103B Bottenplugg M E Adapter 3/4 in - 1/2 ut 1 3 alternativ E Adapter 3/4 in - ut (med 3/4 -slang) Ej bild E Adapter 1/4 in-ut 1 4 E-10104B Tryckkärl 1 5 E-10105SS Hållarbult, rostfritt stål 1 6 E Färgfilter 1 7 E Silkduk 1 8 E Dukhållare 1 9 E Zinkanod 1 10 E-10110SS Distansbult, rostfritt stål 3 13 E-10113SS Pumpstycke, rostfritt stål 1 14 E Pumpkolv 3 15* E Stödring 3 16* E Manschettpackning 3 17 E O-ring 2 21 E Spännbåge 1 22* E O-ring 3 23 E Hylsnyckel 1 25 E-10125BSS Ventil komplett, inkluderar 3 E-10126B till E E Bult till spännbåge 1 31 E-10102B 17+22mm-nyckel 1 * ingår i reparationssats E Rep. sats E innehåller: Antal 15 E Ring 3 16 E Manschettpackning 3 22 E O-ring 3 26 E-10126B Kula 3 27 E-10127B Fjäder 3 Ventilen Ref. nr. Art. nr. Beskrivning Antal 25 E-10125BSS Ventil komplett 3 26* E-10126B Ventilkula,stål 3 26 Alt. E-10126C Ventilkula, keramik 3 27* E-10127B Fjäder 3 28 E Ventilbotten 3 29 E Ventilhus Version H Jan Sida 23
4 Hydraulenheten E E E E E E E E Ansluts till handpumpen (se sida 27) Version H Jan Sida 24
5 Detaljförteckning för hydraulenheten, oljetryckcylindern och handpumpen Ref. nr. Art. nr. Beskrivning Antal 1 E Komplett handpump 1 13 E Påfyllnadsplug 1 14 E Pumpkolv 1 15 E Packningssats 1 16 E O-ring 1 20 E Kulsats 1 27 E Justerratt 1 29 E Fjäder 2 32 E Slang 6 35 E Samlingsrör 1 37 E Backventil RHZ 3 38 E Backventil RHV 3 41 E Komplett oljetryckcylinder 3 Innehåller delarna 42 till E Cylinderhus 3 43 E Hydraulkolv 3 44 E Cylinderhylsa 3 45 Oljebussning (Inkl.i 44) 3 46 E Manschettpackning 3 47 E O-ring 3 48 E Ledbult 6 49 E Ackumulator 1 50 E Fäste för ackumulator 1 53 E Manometer 1 58 E Bult 1 61 E Hydraulik slang 1 62 E Hydraulik slang 1 63 E Hydraulik slang 1 64 E Nippel 1/ E T-koppling 1 69 E Vinkelkoppling 1/ E Hydraulslang 2 81 E Vinkelkoppling 2 E Vevaxel komplett (Se sida 29) 1 E Lager (Se sida 29) 3 E Lagerring (Se sida 29) 3 E Lager (Se sida 29) 2 E Lagerskål (Se sida 29) 2 E Vipparm yttre (Se sida 29) 2 E Vipparm mitten (Se sida 29) 1 E Elmotor (Se sida 35) 1 Version H Jan Sida 25
6 Oljetryckcylindern Anslut fettslangar E Ref. nr. Art. nr. Beskrivning Antal 42 E Cylinderhus 3 43 E Hydraulkolv 3 44 E Cylinderhylsa 3 45 Oljebussning (Inkl.i 44) 3 46 E Manschettpackning 3 47 E O-ring 3 48 E Ledbult 6 Version H Jan Sida 26
7 Handpumpen Ref. nr. Art. nr. Beskrivning Antal 1 E Komplett handpump 1 13 E Påfyllnadsplug 1 14 E Pumpkolv 1 15 E Packningssats 1 16 E O-ring 1 20 E Kulsats 1 27 E Justerratt 1 29 E Fjäder 2 Version H Jan Sida 27
8 Mekaniska enheten E E Version H Jan Sida 28
9 Detaljförteckning för mekaniska enheten Ref. nr. Art. nr. Beskrivning Antal 1 E Vevaxel komplett 1 2 E Lager 3 3 E Lagerring 3 4 E Lager 2 5 E Lagerskål 2 6 E Bult + mutter 6 7 E Kedjehjul 1 8 E Kedja 1 9 E Kedjelås 1 10 E Motordrev 1 E Oljetryckcylinder (se sida 26) 3 11 E Saxpinne 3 13 E Vipparm yttre 2 14 E Vipparm mitten 1 15 E Lager till vipparm E Vipparmsaxel 1 17 E Mutter till vipparmsaxel 2 19 E Distanshylsa 2 20 E Distansbricka 8 21 E Pumpstake yttre 2 21 E-10321B Pumpstake mitten 1 22 E Låsskruv till pumpstake 3 E Ledbult (se sida 26) 6 23 E Bussning 1 Version H Jan Sida 29
10 Pistolen Version H Jan Sida 30
11 Detaljförteckning för pistolen (Art.nr. komplett pistol ) Ref.no. Art nr Beskrivning Antal Mutter Kula, rostfritt stål Tätning, u-cup, polyuretan Fjäder O-ring, teflon O-ring, teflon Fjäder Låsring Skruv till handtaget Axel Handtag, plast Säkerhetsspärr Pistolhus, rostfritt stål Rör med adapter 1/2 1 Ej på bild Nippel 1/2-3/8 1 Ej på bild E Svivel 3/8, rostfritt stål Justeringsbygel Fjäderjusteringsskruv 1 24* Ventilnål 1 26* B Ventilsäte Tätningshållare Fjäderhus Avtryckare Varningsetikett Instruktionsetikett Låsskruv 1 * = Ingår i reparationssats B Reparationssats B innehåller: Antal Ventilnål B Ventilsäte 1 Slangar E /8 slang 7m med 1/2 -kopplingar 1 tillbehör E /8 slang 15m med 1/2 -kopplingar 1 E /8 slang 30m med 1/2 -kopplingar 1 tillbehör E /8 Vippslang 0,7m med 1 kopplingar 1/2 ut - 3/8 in Version H Jan Sida 31
12 Chassit E Säcktömmaren Version H Jan Sida 32
13 Detaljförteckning för chassit och säcktömmaren Ref.nr. Art.nr. Beskrivning Antal 1 E Chassi 1 2 E Hjul 2 3 E Nyckelhållarskruv 2 4 E Skalm 2 5 E Bult till skalmar 2 6 E Gummihandtag 2 7 E Gummifötter 2 8 E Bult till gummifötter 2 9 E Kedjeskydd 1 10 E Skyddshuv 1 11 E Säcktömmare 1 12 E Vev till säcktömmare 1 14 E Skjutregel 2 16 E Fjäder 2 Version H Jan Sida 33
14 El- och tryckkontrollsystemet Tryckkärl E-10104B (Se sida 23) 2 6A 6B OVER CURRENT DUTY h 220V uttag EMERGENCY STOP ON OFF Tryckkontrollratt Låsmutter Version H Jan Sida 34
15 Detaljförteckning för el- och tryckkontrollsystemet Ref.nr. Art.nr. Beskrivning Antal 1 E Elmotor 1 2 E-10416S Elbox Standard 1 E-10416N Elbox Norsk version 1 E-10416H Elbox Holländsk version 1 3 E Strömanslutning Standard 1 E Strömanslutning Norsk 1 E Strömanslutning Holländsk 1 4 E Strömbrytare 1 5 E Fettslang 1 6A E Kontrollampa, röd 1 6B E Kontrollampa, grön 1 7 E Tryckvakt 1 8 E Nödstopp 1 9 E Timräknare 1 10 E T-koppling 1/ E Vinkelkoppling 1/ T Manometer 1 Version H Jan Sida 35
16 KOPPLINGSSCHEMA Europeisk standard Sverige, Tyskland, Österrike, Belgien, etc. Q1 F1 L3 L2 L1 N 1 1A U V W 3 M 2 NS F S1 S K1 1 3 P1 P H1 1 2 Röd P L1 N Q1 A1 A2 K X2 1 2 Grön Version H Jan Sida 36
