Kontrollmanual APV A. TA-Plan 1. Förekomst 1. Godkänd 2. Mindre allvarlig 3. Allvarlig 2. Kopia arb.pl./fordon 1. Godkänd 2.

Transkript

1 A. TA-Plan 1. Förekomst 1. Aktuell TA-plan eller faktablad med hänvisning till exempelsamling finns 1. TA-plan över objektet finns men mindre ändringar har gjorts i förhållande till TA-plan, vilka det ej finns godkännande för. 1. Ta-plan saknas eller större förändringar har gjorts från bef. godk. plan utan nytt godkännande. 2. Kopia arb.pl./fordon 1. Kopia finns på arbetsplatsen/fordonet. 1. Kopia saknas. 1. Avsaknad av kopia, påpekat vid tidigare protokoll. B. Trafikanordn. 1. Montage/Plac./belastnin. 1. Trafikanorningar står stadigt och trafiksäkert och är belastade med mjuka material. 2. God upptäckbarhet, raka montage. 1. Enstaka trafikanordningar står ej stadigt eller trafiksäkert. 2. Vägmärke har monterats på annat vägmärke så att delar av det gällande ej gällande märket syns. 3. Flera vägmärken har sneda montage, enstaka fel storlek. 4. Ej gällande märken är vridna. 5. Bristfällig täckning. 6. Avsaknad av reflex på vägmärkes baksida, där så erfordras. (10x15cm) 7. Vägmärke felplacerat. 1. Flera trafikanordningar står ej stadigt eller trafiksäkert. 2. Flera vägmärken är skymda eller märke skymmer sikt vid t.ex. vägkorsning. 3. Flera felplacerade vägmärken/trafikanordningar. 4. Ej gällande vägmärken. 5. Trafikanordningar är ej belastade med mjuka material. 6. Flera vägmärken har fel storlek.

2 2. Kvalitet/renhet 1. Samtliga trafikanordningar är av god kvalitet och är rena.(smårepor o.dyl. accepteras). 2. Ingen främmande symbol eller text i reflekterande yta. Liten logotyp diskret placerad (5,5 x 8,5 cm) 3. Märken som ej ska ha fluorescerande reflex förekommer. Kommenteras i anm. 1. Enstaka trafikanordningar är lätt smutsade, eller har måttliga skador. Små främmande symboler, diskreta, -logotyper- i reflekterande yta. 2. Flera märken ej högreflekterande reflexmaterial. 3. Enstaka blandat fluorescerande och icke fluorescerande vägmärken. 4. Flertal trafikanorningar har ej högreflekternade reflexmaterial. 5. Främmande mindre symboler, logotyper, i reflekterande yta eller annorstädes tydligt synliga. 1. Flertal trafikanordningar har störra skador(gränsvärde:min. 5% av symbol eller 10% av hela märket saknas). 2. Trafikanordningar är grovt smutsade eller ett område inom arbetsplatsen har grovt smutsade trafikanordningar. 3. Ej reflekterande material. Eller så låg reflektionsförmåga att symbol ej kan tolkas på m i ordinärt halvljussken från bil. 4. A20, markeringsskärm och orange märken är ej fluorescerande. 3. Avstånd 1. Alla vägmärken sitter på rätt avstånd. 1. Vägmärken sitter på fel avstånd, måttliga avvikelser. 1. Grova avståndsavvikelser. 2. Grova avståndsavvikelser med risk för köbildning fram till eller förbi varningsmärke. 4. Avsaknad/felaktig 1. Trafikanordningarna överensstämmer med TA-Plan, samt har korrekt utformning. 1. På mindre väg saknas enstaka vägmärke på vänster sida. (T.ex. A20) vägmärke som normalt ska vara dubbelmonterat. 2. Överstorlek saknas där så erfordras. 3. Upprepningsmärken saknas på enstaka ställen. 4. Tveksam genomsikt av arbetsplatsen, märke för mötesreglering saknas. 1. Trafikanorningar saknas t.ex. A 20, markeringsskärmar. 2. Felaktig utformning t.ex. gupp av Vägverket ej tillåten typ.

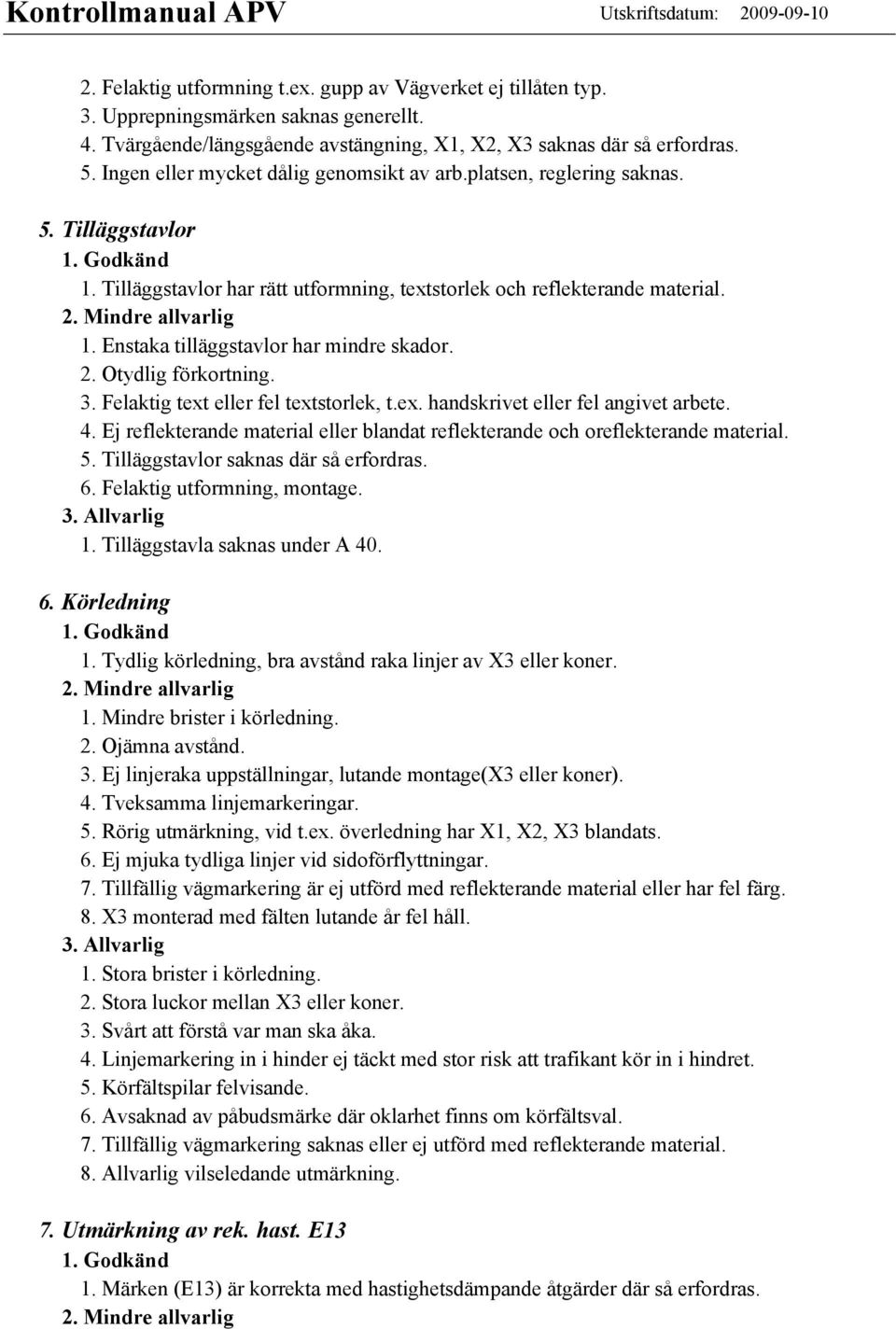

3 2. Felaktig utformning t.ex. gupp av Vägverket ej tillåten typ. 3. Upprepningsmärken saknas generellt. 4. Tvärgående/längsgående avstängning, X1, X2, X3 saknas där så erfordras. 5. Ingen eller mycket dålig genomsikt av arb.platsen, reglering saknas. 5. Tilläggstavlor 1. Tilläggstavlor har rätt utformning, textstorlek och reflekterande material. 1. Enstaka tilläggstavlor har mindre skador. 2. Otydlig förkortning. 3. Felaktig text eller fel textstorlek, t.ex. handskrivet eller fel angivet arbete. 4. Ej reflekterande material eller blandat reflekterande och oreflekterande material. 5. Tilläggstavlor saknas där så erfordras. 6. Felaktig utformning, montage. 1. Tilläggstavla saknas under A Körledning 1. Tydlig körledning, bra avstånd raka linjer av X3 eller koner. 1. Mindre brister i körledning. 2. Ojämna avstånd. 3. Ej linjeraka uppställningar, lutande montage(x3 eller koner). 4. Tveksamma linjemarkeringar. 5. Rörig utmärkning, vid t.ex. överledning har X1, X2, X3 blandats. 6. Ej mjuka tydliga linjer vid sidoförflyttningar. 7. Tillfällig vägmarkering är ej utförd med reflekterande material eller har fel färg. 8. X3 monterad med fälten lutande år fel håll. 1. Stora brister i körledning. 2. Stora luckor mellan X3 eller koner. 3. Svårt att förstå var man ska åka. 4. Linjemarkering in i hinder ej täckt med stor risk att trafikant kör in i hindret. 5. Körfältspilar felvisande. 6. Avsaknad av påbudsmärke där oklarhet finns om körfältsval. 7. Tillfällig vägmarkering saknas eller ej utförd med reflekterande material. 8. Allvarlig vilseledande utmärkning. 7. Utmärkning av rek. hast. E13 1. Märken (E13) är korrekta med hastighetsdämpande åtgärder där så erfordras. 1. Omotiverat lång 70-sträcka för E 13.

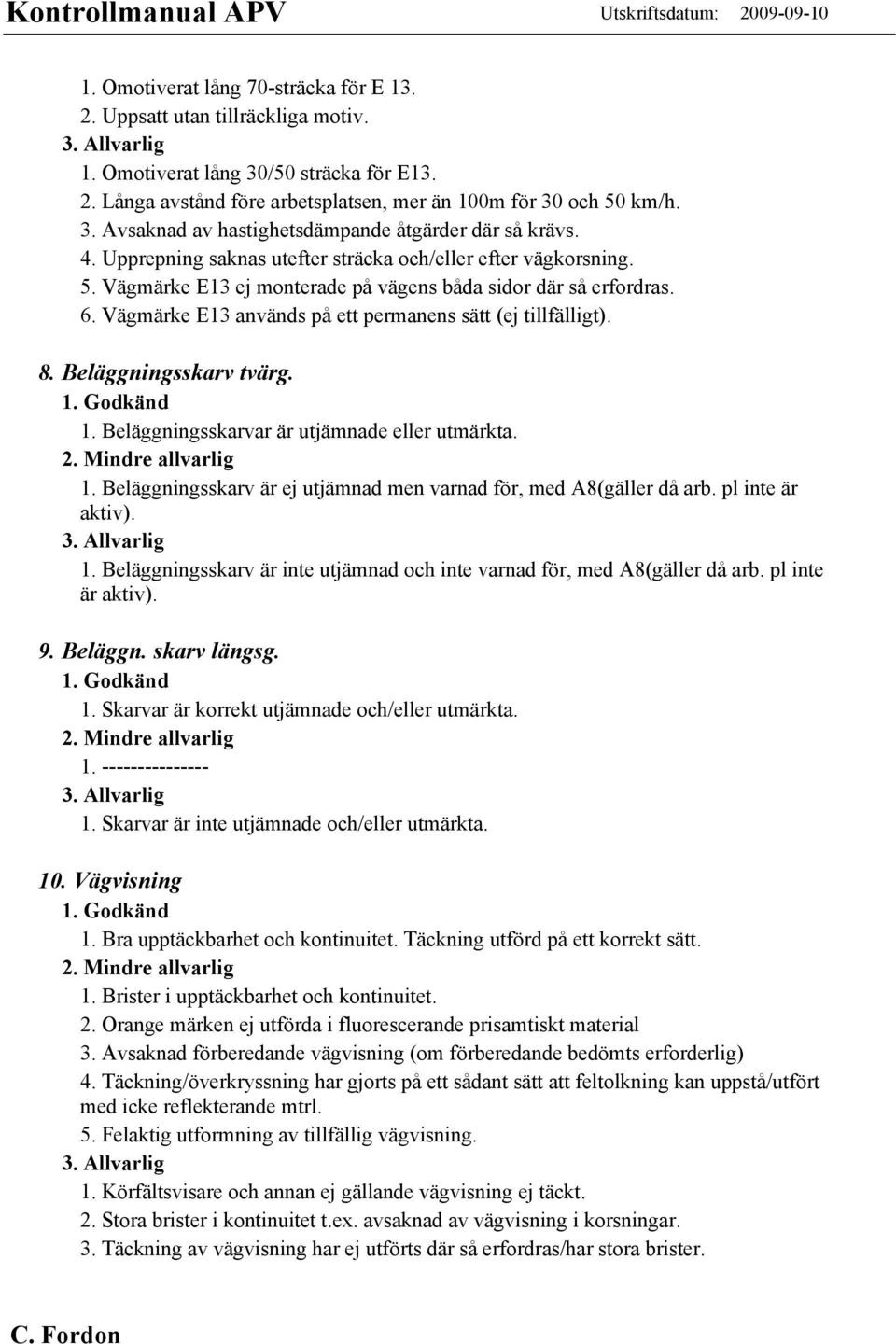

4 1. Omotiverat lång 70-sträcka för E Uppsatt utan tillräckliga motiv. 1. Omotiverat lång 30/50 sträcka för E Långa avstånd före arbetsplatsen, mer än 100m för 30 och 50 km/h. 3. Avsaknad av hastighetsdämpande åtgärder där så krävs. 4. Upprepning saknas utefter sträcka och/eller efter vägkorsning. 5. Vägmärke E13 ej monterade på vägens båda sidor där så erfordras. 6. Vägmärke E13 används på ett permanens sätt (ej tillfälligt). 8. Beläggningsskarv tvärg. 1. Beläggningsskarvar är utjämnade eller utmärkta. 1. Beläggningsskarv är ej utjämnad men varnad för, med A8(gäller då arb. pl inte är aktiv). 1. Beläggningsskarv är inte utjämnad och inte varnad för, med A8(gäller då arb. pl inte är aktiv). 9. Beläggn. skarv längsg. 1. Skarvar är korrekt utjämnade och/eller utmärkta Skarvar är inte utjämnade och/eller utmärkta. 10. Vägvisning 1. Bra upptäckbarhet och kontinuitet. Täckning utförd på ett korrekt sätt. 1. Brister i upptäckbarhet och kontinuitet. 2. Orange märken ej utförda i fluorescerande prisamtiskt material 3. Avsaknad förberedande vägvisning (om förberedande bedömts erforderlig) 4. Täckning/överkryssning har gjorts på ett sådant sätt att feltolkning kan uppstå/utfört med icke reflekterande mtrl. 5. Felaktig utformning av tillfällig vägvisning. 1. Körfältsvisare och annan ej gällande vägvisning ej täckt. 2. Stora brister i kontinuitet t.ex. avsaknad av vägvisning i korsningar. 3. Täckning av vägvisning har ej utförts där så erfordras/har stora brister. C. Fordon 1. Utmärkning

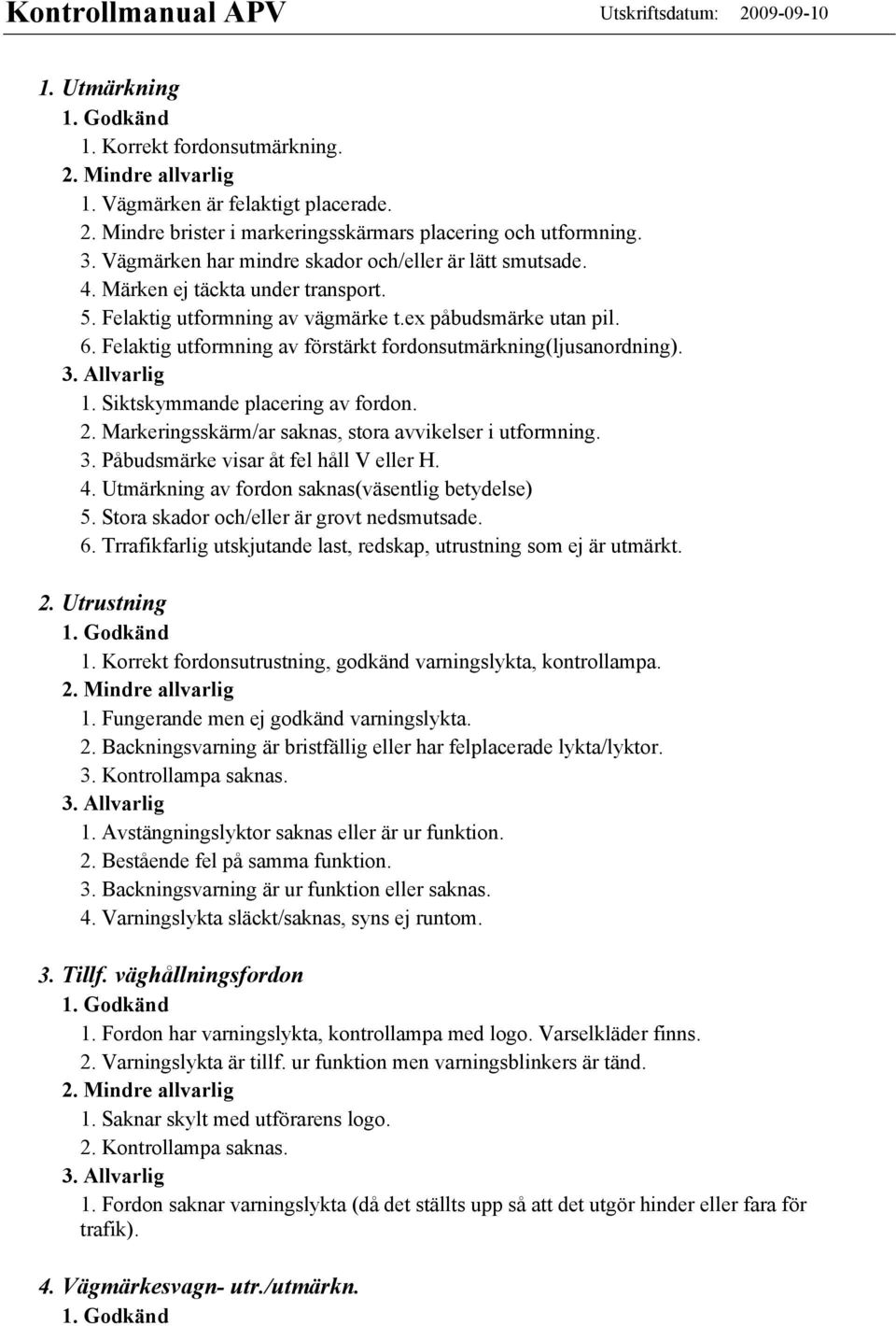

5 1. Utmärkning 1. Korrekt fordonsutmärkning. 1. Vägmärken är felaktigt placerade. 2. Mindre brister i markeringsskärmars placering och utformning. 3. Vägmärken har mindre skador och/eller är lätt smutsade. 4. Märken ej täckta under transport. 5. Felaktig utformning av vägmärke t.ex påbudsmärke utan pil. 6. Felaktig utformning av förstärkt fordonsutmärkning(ljusanordning). 1. Siktskymmande placering av fordon. 2. Markeringsskärm/ar saknas, stora avvikelser i utformning. 3. Påbudsmärke visar åt fel håll V eller H. 4. Utmärkning av fordon saknas(väsentlig betydelse) 5. Stora skador och/eller är grovt nedsmutsade. 6. Trrafikfarlig utskjutande last, redskap, utrustning som ej är utmärkt. 2. Utrustning 1. Korrekt fordonsutrustning, godkänd varningslykta, kontrollampa. 1. Fungerande men ej godkänd varningslykta. 2. Backningsvarning är bristfällig eller har felplacerade lykta/lyktor. 3. Kontrollampa saknas. 1. Avstängningslyktor saknas eller är ur funktion. 2. Bestående fel på samma funktion. 3. Backningsvarning är ur funktion eller saknas. 4. Varningslykta släckt/saknas, syns ej runtom. 3. Tillf. väghållningsfordon 1. Fordon har varningslykta, kontrollampa med logo. Varselkläder finns. 2. Varningslykta är tillf. ur funktion men varningsblinkers är tänd. 1. Saknar skylt med utförarens logo. 2. Kontrollampa saknas. 1. Fordon saknar varningslykta (då det ställts upp så att det utgör hinder eller fara för trafik). 4. Vägmärkesvagn- utr./utmärkn. 1. Vägmärkes-eller förstärkt vägmärkesvagn uppfyller kraven för resp. vagn.

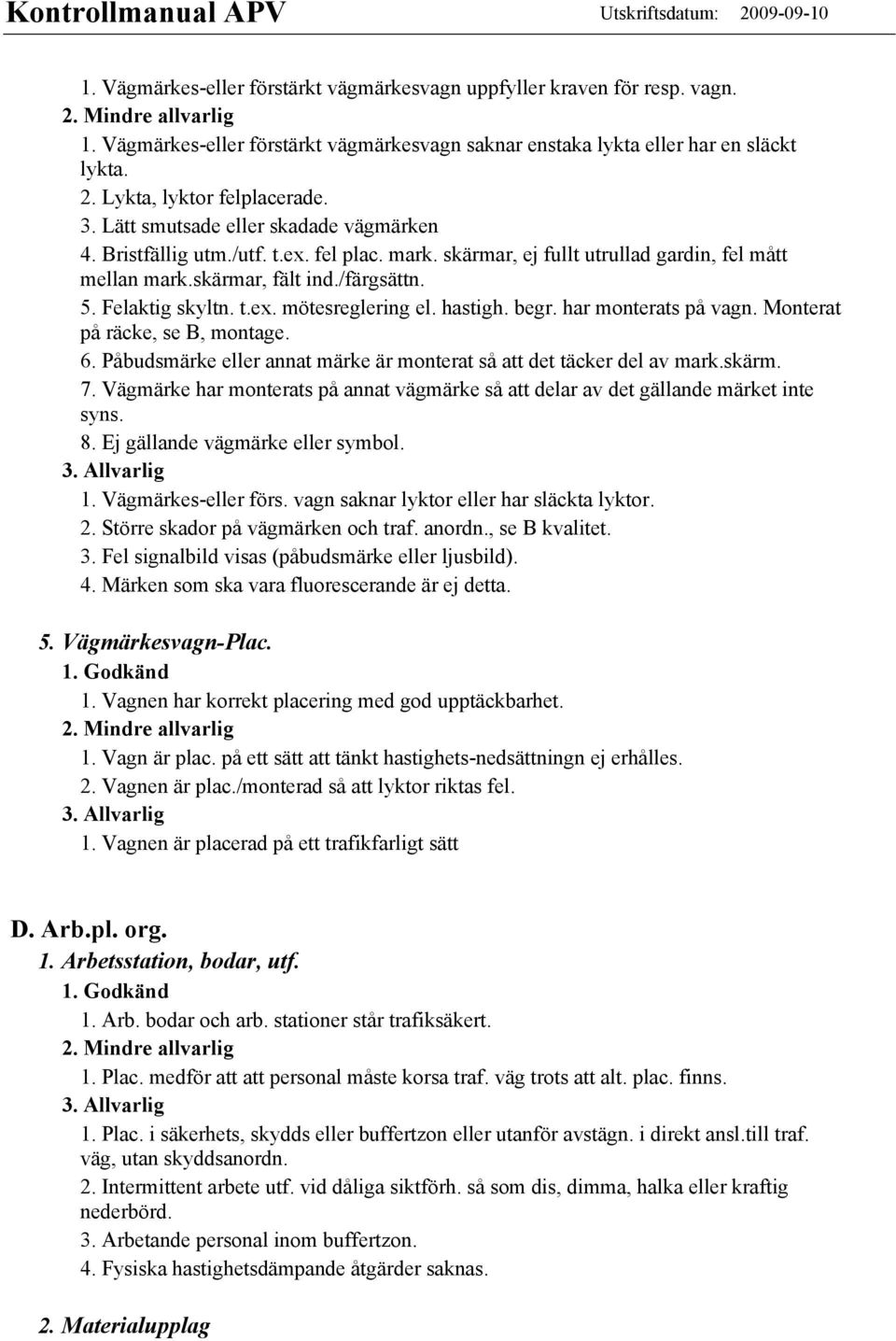

6 1. Vägmärkes-eller förstärkt vägmärkesvagn uppfyller kraven för resp. vagn. 1. Vägmärkes-eller förstärkt vägmärkesvagn saknar enstaka lykta eller har en släckt lykta. 2. Lykta, lyktor felplacerade. 3. Lätt smutsade eller skadade vägmärken 4. Bristfällig utm./utf. t.ex. fel plac. mark. skärmar, ej fullt utrullad gardin, fel mått mellan mark.skärmar, fält ind./färgsättn. 5. Felaktig skyltn. t.ex. mötesreglering el. hastigh. begr. har monterats på vagn. Monterat på räcke, se B, montage. 6. Påbudsmärke eller annat märke är monterat så att det täcker del av mark.skärm. 7. Vägmärke har monterats på annat vägmärke så att delar av det gällande märket inte syns. 8. Ej gällande vägmärke eller symbol. 1. Vägmärkes-eller förs. vagn saknar lyktor eller har släckta lyktor. 2. Större skador på vägmärken och traf. anordn., se B kvalitet. 3. Fel signalbild visas (påbudsmärke eller ljusbild). 4. Märken som ska vara fluorescerande är ej detta. 5. Vägmärkesvagn-Plac. 1. Vagnen har korrekt placering med god upptäckbarhet. 1. Vagn är plac. på ett sätt att tänkt hastighets-nedsättningn ej erhålles. 2. Vagnen är plac./monterad så att lyktor riktas fel. 1. Vagnen är placerad på ett trafikfarligt sätt D. Arb.pl. org. 1. Arbetsstation, bodar, utf. 1. Arb. bodar och arb. stationer står trafiksäkert. 1. Plac. medför att att personal måste korsa traf. väg trots att alt. plac. finns. 1. Plac. i säkerhets, skydds eller buffertzon eller utanför avstägn. i direkt ansl.till traf. väg, utan skyddsanordn. 2. Intermittent arbete utf. vid dåliga siktförh. så som dis, dimma, halka eller kraftig nederbörd. 3. Arbetande personal inom buffertzon. 4. Fysiska hastighetsdämpande åtgärder saknas. 2. Materialupplag

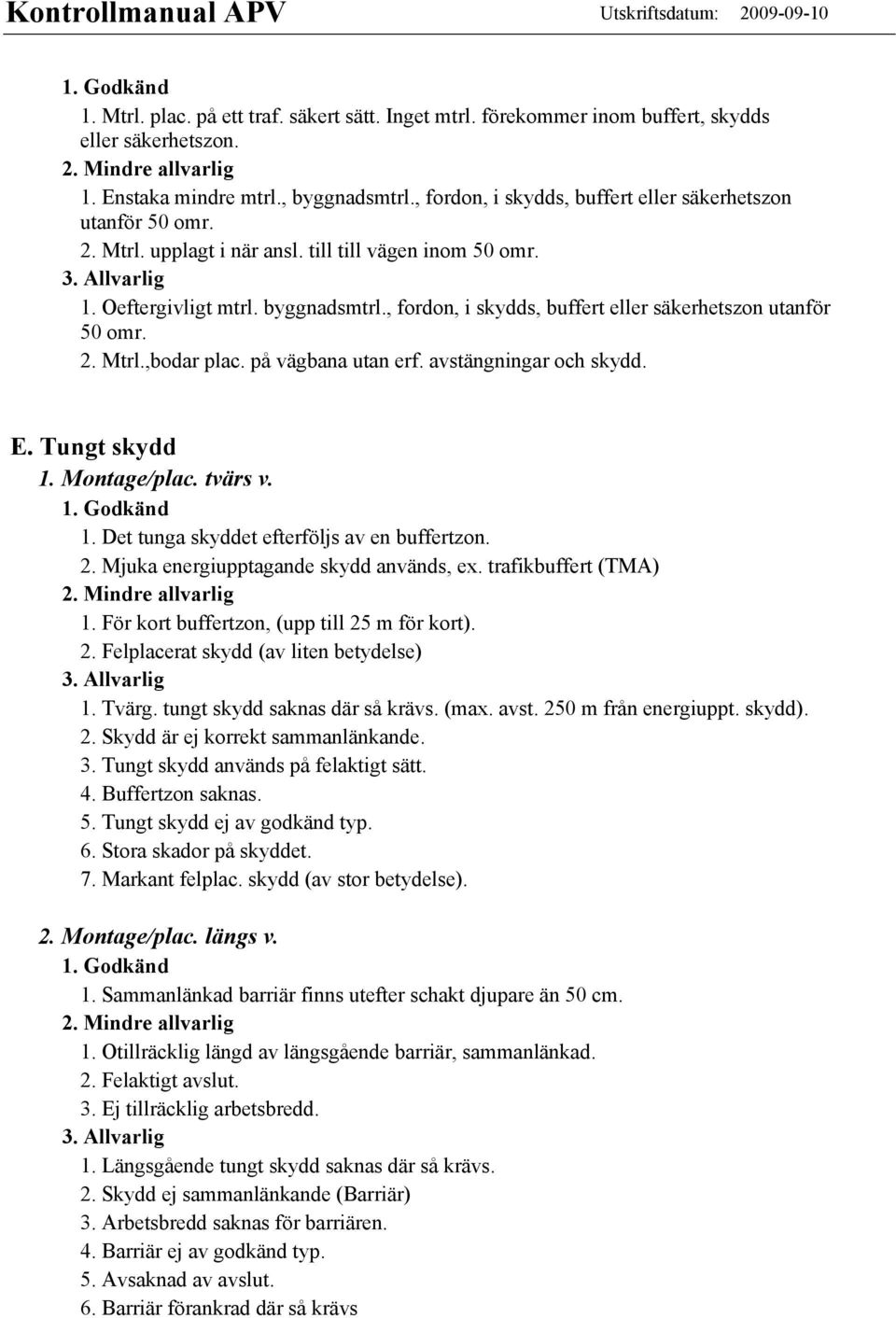

7 1. Mtrl. plac. på ett traf. säkert sätt. Inget mtrl. förekommer inom buffert, skydds eller säkerhetszon. 1. Enstaka mindre mtrl., byggnadsmtrl., fordon, i skydds, buffert eller säkerhetszon utanför 50 omr. 2. Mtrl. upplagt i när ansl. till till vägen inom 50 omr. 1. Oeftergivligt mtrl. byggnadsmtrl., fordon, i skydds, buffert eller säkerhetszon utanför 50 omr. 2. Mtrl.,bodar plac. på vägbana utan erf. avstängningar och skydd. E. Tungt skydd 1. Montage/plac. tvärs v. 1. Det tunga skyddet efterföljs av en buffertzon. 2. Mjuka energiupptagande skydd används, ex. trafikbuffert (TMA) 1. För kort buffertzon, (upp till 25 m för kort). 2. Felplacerat skydd (av liten betydelse) 1. Tvärg. tungt skydd saknas där så krävs. (max. avst. 250 m från energiuppt. skydd). 2. Skydd är ej korrekt sammanlänkande. 3. Tungt skydd används på felaktigt sätt. 4. Buffertzon saknas. 5. Tungt skydd ej av godkänd typ. 6. Stora skador på skyddet. 7. Markant felplac. skydd (av stor betydelse). 2. Montage/plac. längs v. 1. Sammanlänkad barriär finns utefter schakt djupare än 50 cm. 1. Otillräcklig längd av längsgående barriär, sammanlänkad. 2. Felaktigt avslut. 3. Ej tillräcklig arbetsbredd. 1. Längsgående tungt skydd saknas där så krävs. 2. Skydd ej sammanlänkande (Barriär) 3. Arbetsbredd saknas för barriären. 4. Barriär ej av godkänd typ. 5. Avsaknad av avslut. 6. Barriär förankrad där så krävs

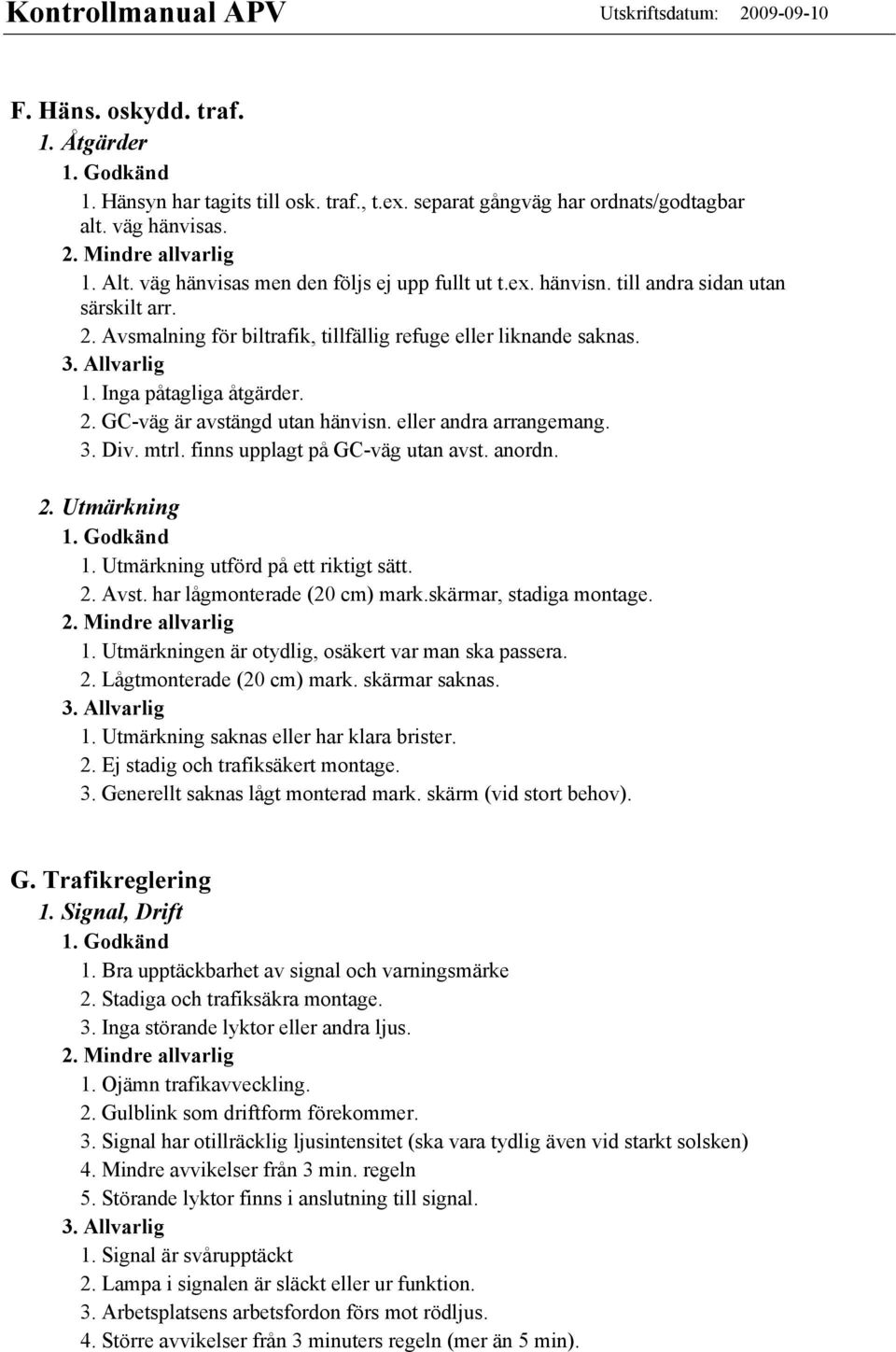

8 F. Häns. oskydd. traf. 1. Åtgärder 1. Hänsyn har tagits till osk. traf., t.ex. separat gångväg har ordnats/godtagbar alt. väg hänvisas. 1. Alt. väg hänvisas men den följs ej upp fullt ut t.ex. hänvisn. till andra sidan utan särskilt arr. 2. Avsmalning för biltrafik, tillfällig refuge eller liknande saknas. 1. Inga påtagliga åtgärder. 2. GC-väg är avstängd utan hänvisn. eller andra arrangemang. 3. Div. mtrl. finns upplagt på GC-väg utan avst. anordn. 2. Utmärkning 1. Utmärkning utförd på ett riktigt sätt. 2. Avst. har lågmonterade (20 cm) mark.skärmar, stadiga montage. 1. Utmärkningen är otydlig, osäkert var man ska passera. 2. Lågtmonterade (20 cm) mark. skärmar saknas. 1. Utmärkning saknas eller har klara brister. 2. Ej stadig och trafiksäkert montage. 3. Generellt saknas lågt monterad mark. skärm (vid stort behov). G. Trafikreglering 1. Signal, Drift 1. Bra upptäckbarhet av signal och varningsmärke 2. Stadiga och trafiksäkra montage. 3. Inga störande lyktor eller andra ljus. 1. Ojämn trafikavveckling. 2. Gulblink som driftform förekommer. 3. Signal har otillräcklig ljusintensitet (ska vara tydlig även vid starkt solsken) 4. Mindre avvikelser från 3 min. regeln 5. Störande lyktor finns i anslutning till signal. 1. Signal är svårupptäckt 2. Lampa i signalen är släckt eller ur funktion. 3. Arbetsplatsens arbetsfordon förs mot rödljus. 4. Större avvikelser från 3 minuters regeln (mer än 5 min).

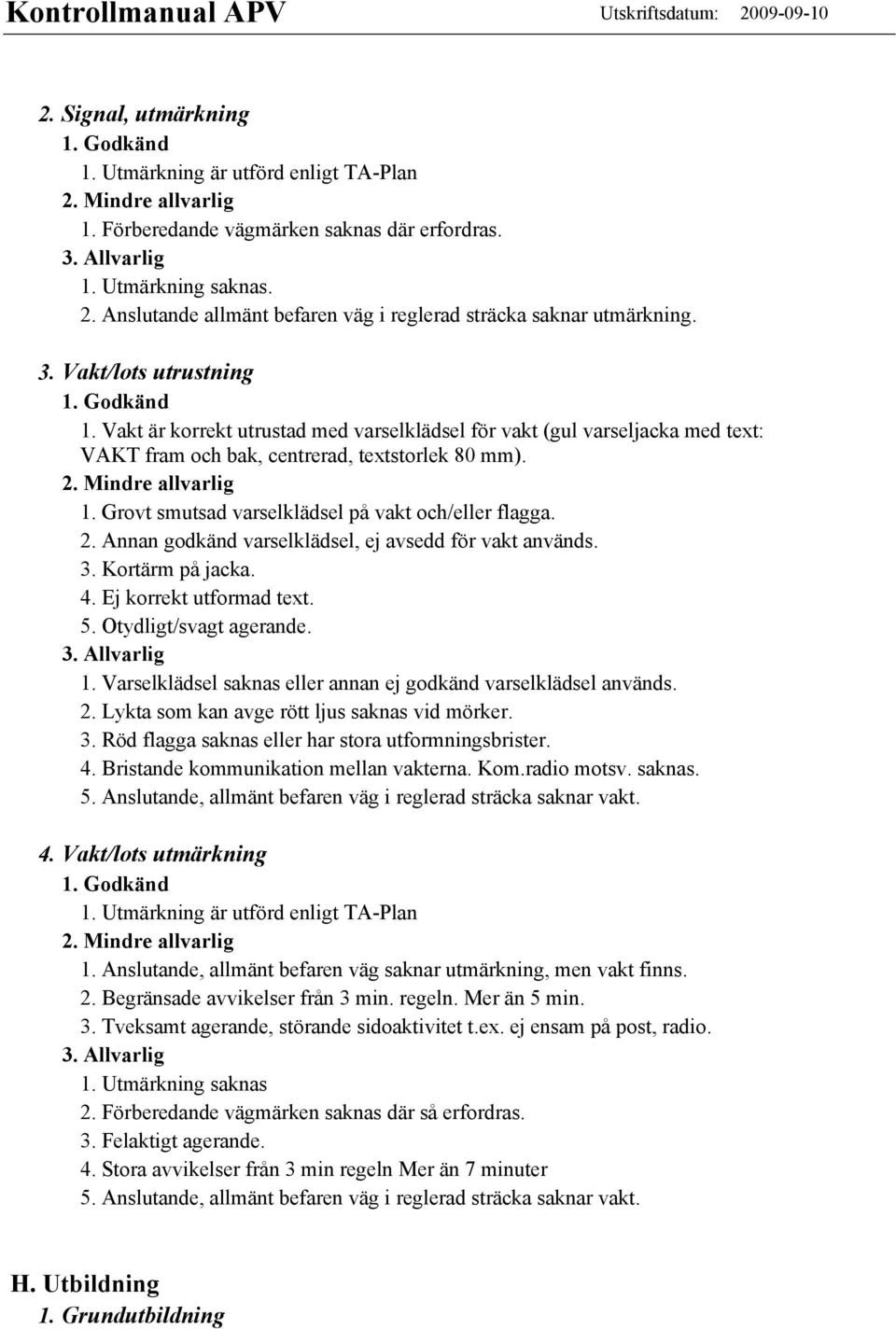

9 2. Signal, utmärkning 1. Utmärkning är utförd enligt TA-Plan 1. Förberedande vägmärken saknas där erfordras. 1. Utmärkning saknas. 2. Anslutande allmänt befaren väg i reglerad sträcka saknar utmärkning. 3. Vakt/lots utrustning 1. Vakt är korrekt utrustad med varselklädsel för vakt (gul varseljacka med text: VAKT fram och bak, centrerad, textstorlek 80 mm). 1. Grovt smutsad varselklädsel på vakt och/eller flagga. 2. Annan godkänd varselklädsel, ej avsedd för vakt används. 3. Kortärm på jacka. 4. Ej korrekt utformad text. 5. Otydligt/svagt agerande. 1. Varselklädsel saknas eller annan ej godkänd varselklädsel används. 2. Lykta som kan avge rött ljus saknas vid mörker. 3. Röd flagga saknas eller har stora utformningsbrister. 4. Bristande kommunikation mellan vakterna. Kom.radio motsv. saknas. 5. Anslutande, allmänt befaren väg i reglerad sträcka saknar vakt. 4. Vakt/lots utmärkning 1. Utmärkning är utförd enligt TA-Plan 1. Anslutande, allmänt befaren väg saknar utmärkning, men vakt finns. 2. Begränsade avvikelser från 3 min. regeln. Mer än 5 min. 3. Tveksamt agerande, störande sidoaktivitet t.ex. ej ensam på post, radio. 1. Utmärkning saknas 2. Förberedande vägmärken saknas där så erfordras. 3. Felaktigt agerande. 4. Stora avvikelser från 3 min regeln Mer än 7 minuter 5. Anslutande, allmänt befaren väg i reglerad sträcka saknar vakt. H. Utbildning 1. Grundutbildning

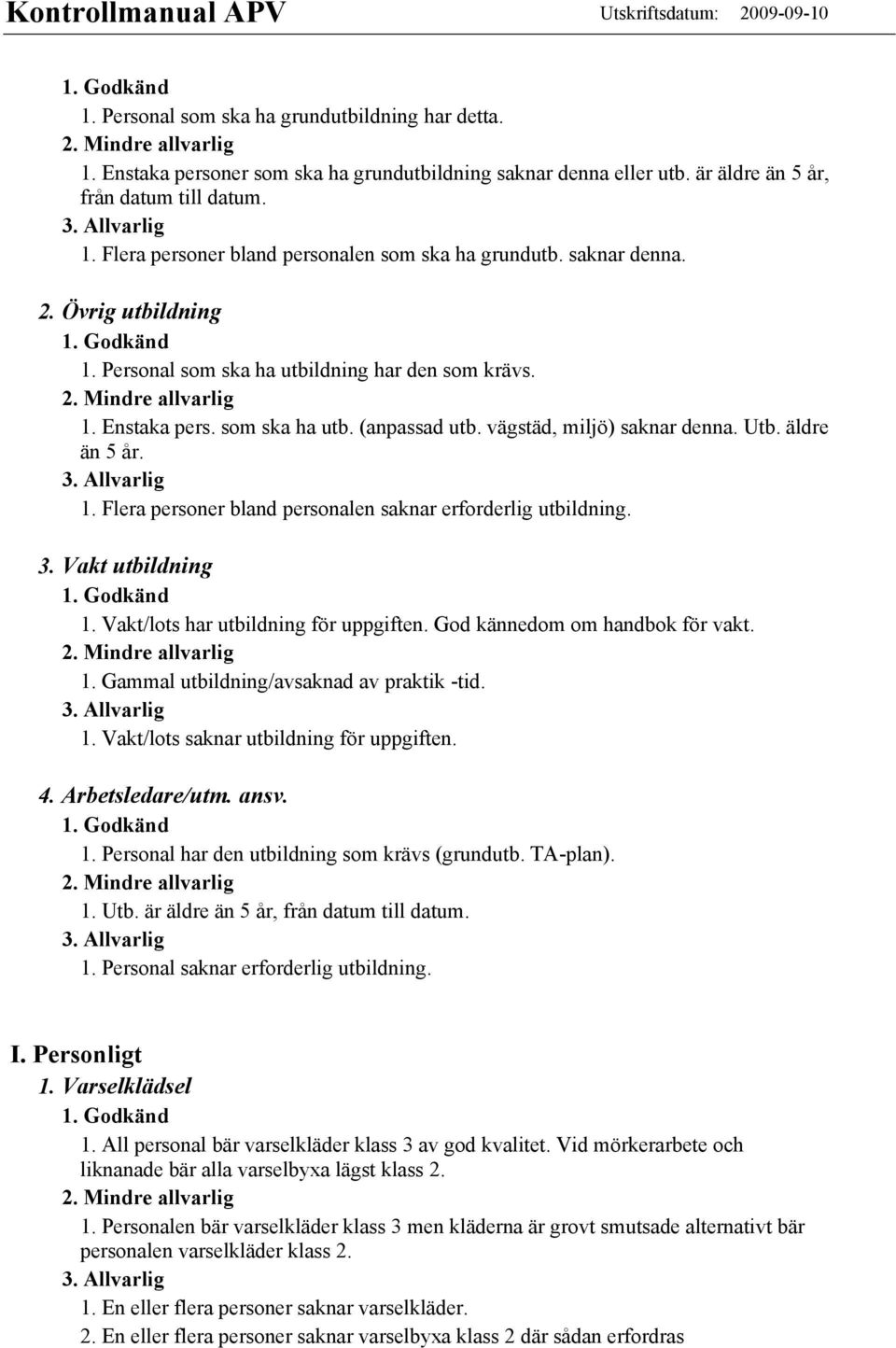

10 1. Personal som ska ha grundutbildning har detta. 1. Enstaka personer som ska ha grundutbildning saknar denna eller utb. är äldre än 5 år, från datum till datum. 1. Flera personer bland personalen som ska ha grundutb. saknar denna. 2. Övrig utbildning 1. Personal som ska ha utbildning har den som krävs. 1. Enstaka pers. som ska ha utb. (anpassad utb. vägstäd, miljö) saknar denna. Utb. äldre än 5 år. 1. Flera personer bland personalen saknar erforderlig utbildning. 3. Vakt utbildning 1. Vakt/lots har utbildning för uppgiften. God kännedom om handbok för vakt. 1. Gammal utbildning/avsaknad av praktik -tid. 1. Vakt/lots saknar utbildning för uppgiften. 4. Arbetsledare/utm. ansv. 1. Personal har den utbildning som krävs (grundutb. TA-plan). 1. Utb. är äldre än 5 år, från datum till datum. 1. Personal saknar erforderlig utbildning. I. Personligt 1. Varselklädsel 1. All personal bär varselkläder klass 3 av god kvalitet. Vid mörkerarbete och liknanade bär alla varselbyxa lägst klass Personalen bär varselkläder klass 3 men kläderna är grovt smutsade alternativt bär personalen varselkläder klass En eller flera personer saknar varselkläder. 2. En eller flera personer saknar varselbyxa klass 2 där sådan erfordras

11 J. Info./hänvisn. 1. Utmärkning 1. Tydlig placering. Blå bottenfärg innehar normalreflekterande reflexmaterial. Orange (J2) är fluorescerande prisamtiskt. 1. Placering ihop med annan information. 2. Felaktigt placerade t.ex. placering i avstängning. 1. Blå informationstavla (ej J2) är placerad i skydds-eller buffertzon. 2. Tydlighet, läsbarhet 1. Kort och tydlig text 1. Fel textstorlek. 2. Blandade typsnitt. 3. Infogad företags logotyp. 4. Svårläst, mycket, text, blandat reflekterande och oreflekterande material Anmälan till TLC 1. Anmälan och avanmälan är gjord till TIC. 1. Anmälan och/eller avanmälan är inte gjord till TIC K. Tillfälliga föreskr. 1. Beslut 1. Beslut finns samt kopia på arbetsplatsen. 1. Beslut finns, men inte kopia på arbetsplatsen 1. Beslut saknas 2. Utmärkning 1. Utmärkning överensstämmer med beslut ( + - 5m)

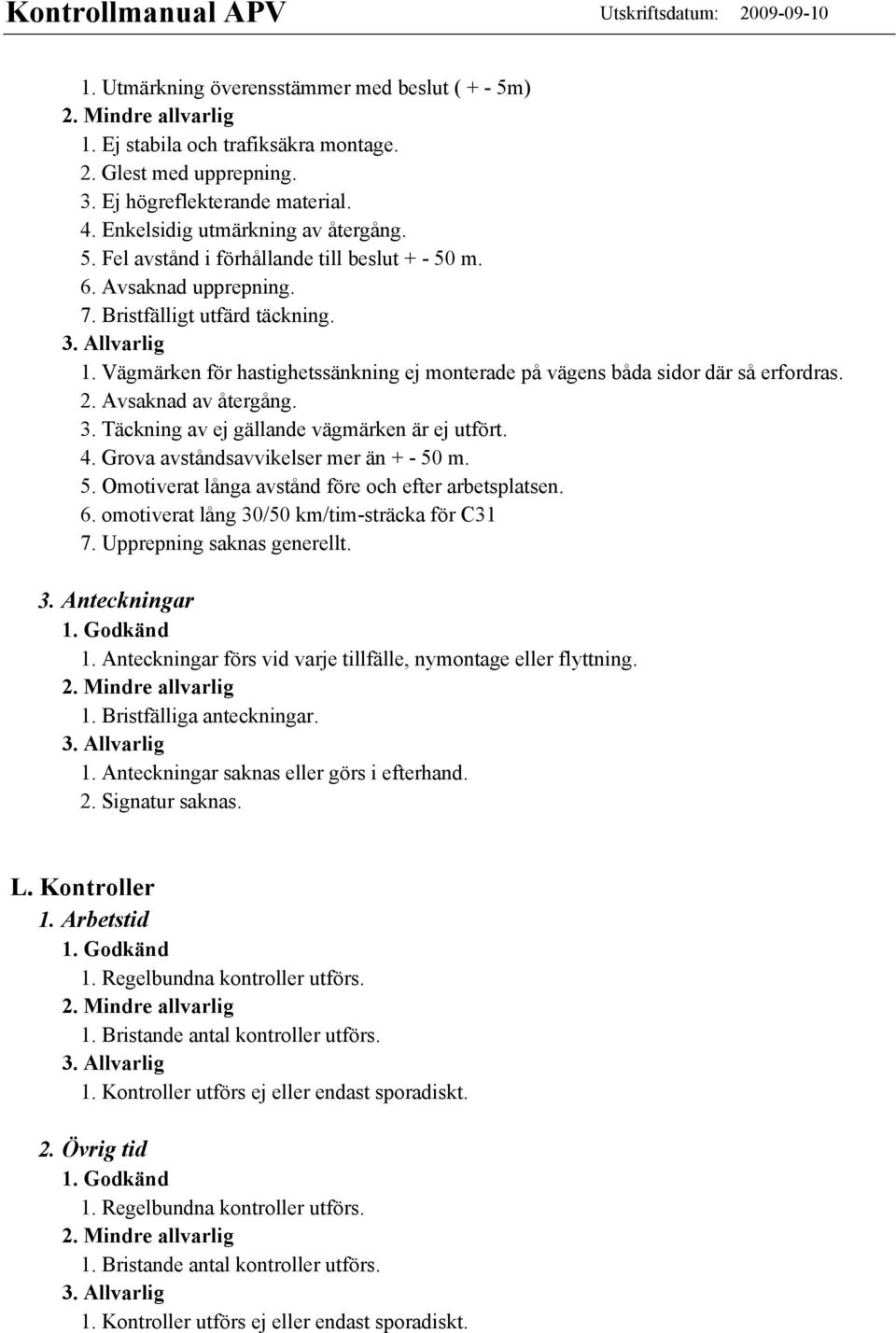

12 1. Utmärkning överensstämmer med beslut ( + - 5m) 1. Ej stabila och trafiksäkra montage. 2. Glest med upprepning. 3. Ej högreflekterande material. 4. Enkelsidig utmärkning av återgång. 5. Fel avstånd i förhållande till beslut m. 6. Avsaknad upprepning. 7. Bristfälligt utfärd täckning. 1. Vägmärken för hastighetssänkning ej monterade på vägens båda sidor där så erfordras. 2. Avsaknad av återgång. 3. Täckning av ej gällande vägmärken är ej utfört. 4. Grova avståndsavvikelser mer än m. 5. Omotiverat långa avstånd före och efter arbetsplatsen. 6. omotiverat lång 30/50 km/tim-sträcka för C31 7. Upprepning saknas generellt. 3. Anteckningar 1. Anteckningar förs vid varje tillfälle, nymontage eller flyttning. 1. Bristfälliga anteckningar. 1. Anteckningar saknas eller görs i efterhand. 2. Signatur saknas. L. Kontroller 1. Arbetstid 1. Regelbundna kontroller utförs. 1. Bristande antal kontroller utförs. 1. Kontroller utförs ej eller endast sporadiskt. 2. Övrig tid 1. Regelbundna kontroller utförs. 1. Bristande antal kontroller utförs. 1. Kontroller utförs ej eller endast sporadiskt.

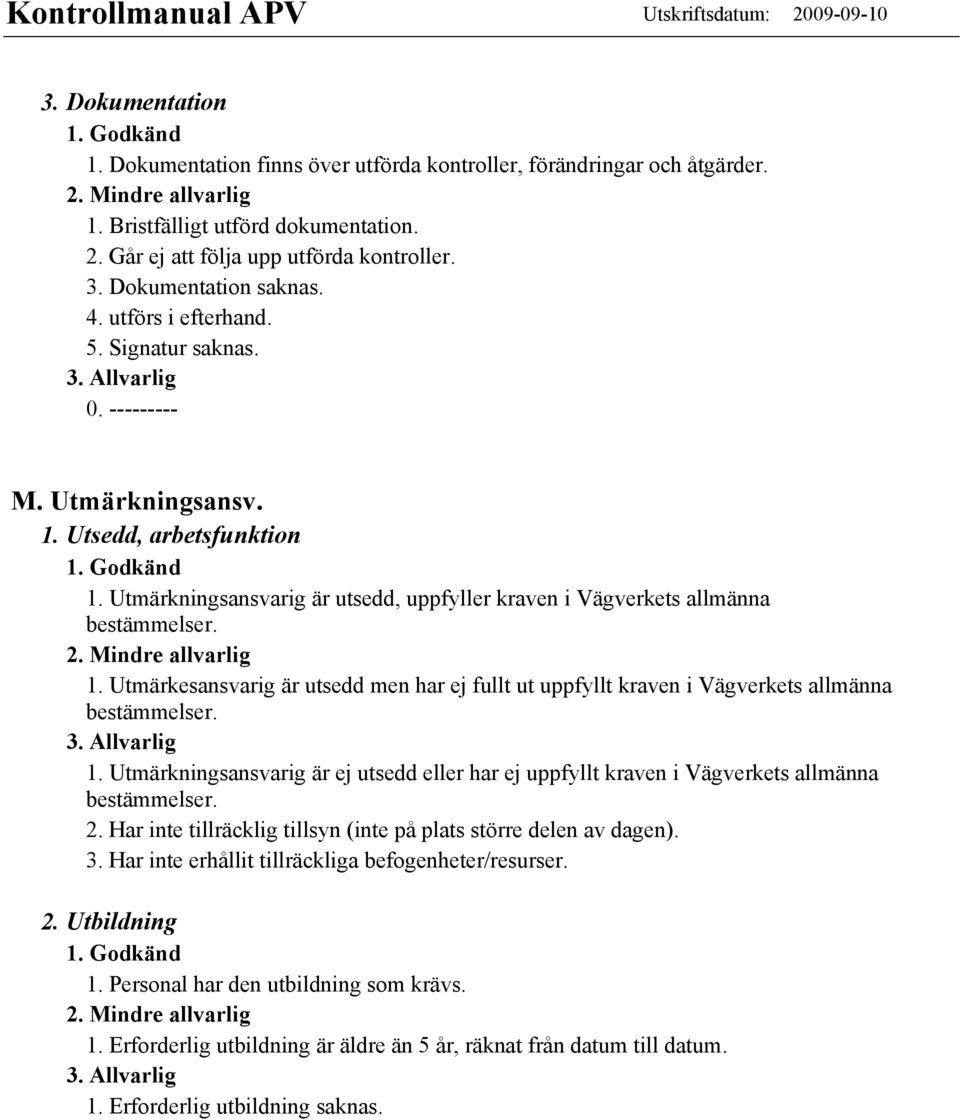

13 3. Dokumentation 1. Dokumentation finns över utförda kontroller, förändringar och åtgärder. 1. Bristfälligt utförd dokumentation. 2. Går ej att följa upp utförda kontroller. 3. Dokumentation saknas. 4. utförs i efterhand. 5. Signatur saknas M. Utmärkningsansv. 1. Utsedd, arbetsfunktion 1. Utmärkningsansvarig är utsedd, uppfyller kraven i Vägverkets allmänna bestämmelser. 1. Utmärkesansvarig är utsedd men har ej fullt ut uppfyllt kraven i Vägverkets allmänna bestämmelser. 1. Utmärkningsansvarig är ej utsedd eller har ej uppfyllt kraven i Vägverkets allmänna bestämmelser. 2. Har inte tillräcklig tillsyn (inte på plats större delen av dagen). 3. Har inte erhållit tillräckliga befogenheter/resurser. 2. Utbildning 1. Personal har den utbildning som krävs. 1. Erforderlig utbildning är äldre än 5 år, räknat från datum till datum. 1. Erforderlig utbildning saknas.
