Gränssnitt mellan människa och maskin - HMI

Transkript

1

2 0 Gränssnitt mellan människa och maskin - HMI Pc-skåp PC-skåpssortiment, översikt...80 PC-skåp, MCM...82 Manöverpulpet Manöverpulpet i stålplåt, översikt...86 Manöverpulpet, kompakt, MPG...88 Modulär manöverpulpet, MPC...92 Manöverpulpet i rostfritt stål, översikt Manöverpulpet, kompakt, MPGS Modulär manöverpulpet, MPCS Tillbehör till manöverpulpeter...51 Bärarmssystem Styrutrustning, översikt Kontrollskåp, OICE...52 Tillbehör till kontrollskåp Kontrollpanel, OICP Tillbehör till kontrollpanel...53 Bärarmar, översikt Lätt bärarmssystem, SASL Medium bärarmssystem, SASM...5 Besök vår webbplats 77

3 78 Produktkatalog

4 0 Sortimentet med HMI-produkter innefattar PC-skåp, kompakta och kombinerbara manöverpulpeter samt bärarmssystem med styrutrustning. PC-skåpen är golvskåp och lämpliga för både kontor och fabriksmiljöer. Manöverpulpetsortimentet finns i både stålplåt och rostfritt stål, och sortimentet med styrutrustning finns i stålplåt och aluminium. Eldons HMI-produktsortiment kan användas för exempelvis styrutrustning, industriella datorer och bildskärmar. HMI-sortimentet har utformats för att uppfylla standarden för tomma skåp, IEC 62208, med olika grader av skydd, inklusive IP, 5, 55 och 66 enligt IEC 60529, och IK 10 enligt IEC Manöverpulpeterna finns i två olika utföranden, kompakta och kombinerbara. Den kompakta modellen är tillverkad i ett stycke och den kombinerbara modellen består av tre olika delar: bas, bord och övre sektion. Styrutrustningen finns i stålplåt och aluminium, kompletterat med två sortiment med bärarmssystem i aluminium. Bärarmarsystemen byggs ihop i moduler och anpassas för specifika behov och tillämpningar som behövs. Certifieringen har erhållits med GOST och EAC för hela HMI-sortimentet och med UL och CSA för manöverpulpeterna, vilket underlättar export, särskilt för maskinbyggare. De tillgängliga versionerna bygger på samma plattform och kan anpassas efter kundens behov med samma utbud av standardtillbehör. Besök vår webbplats 79

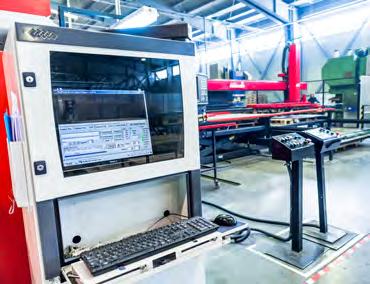

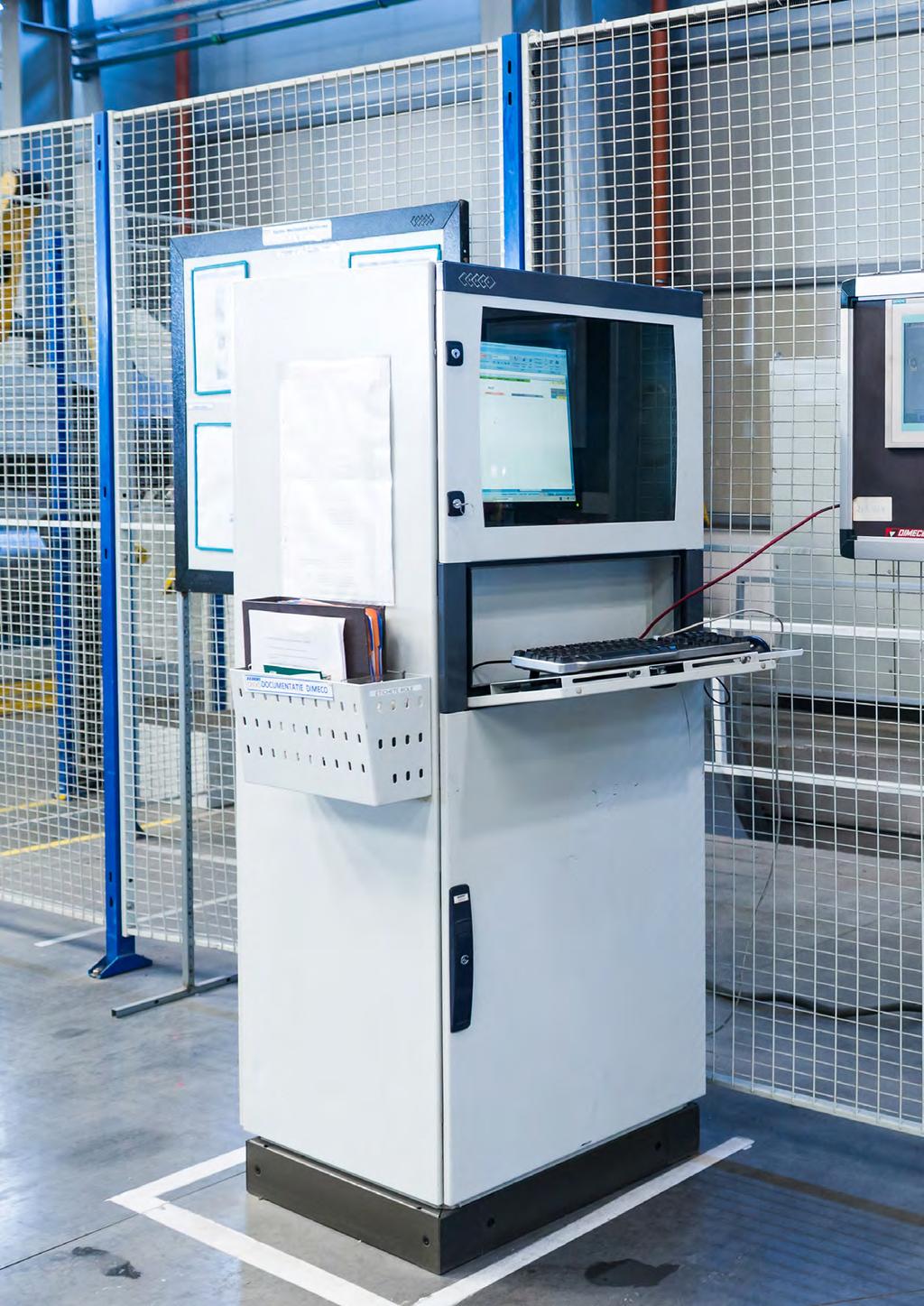

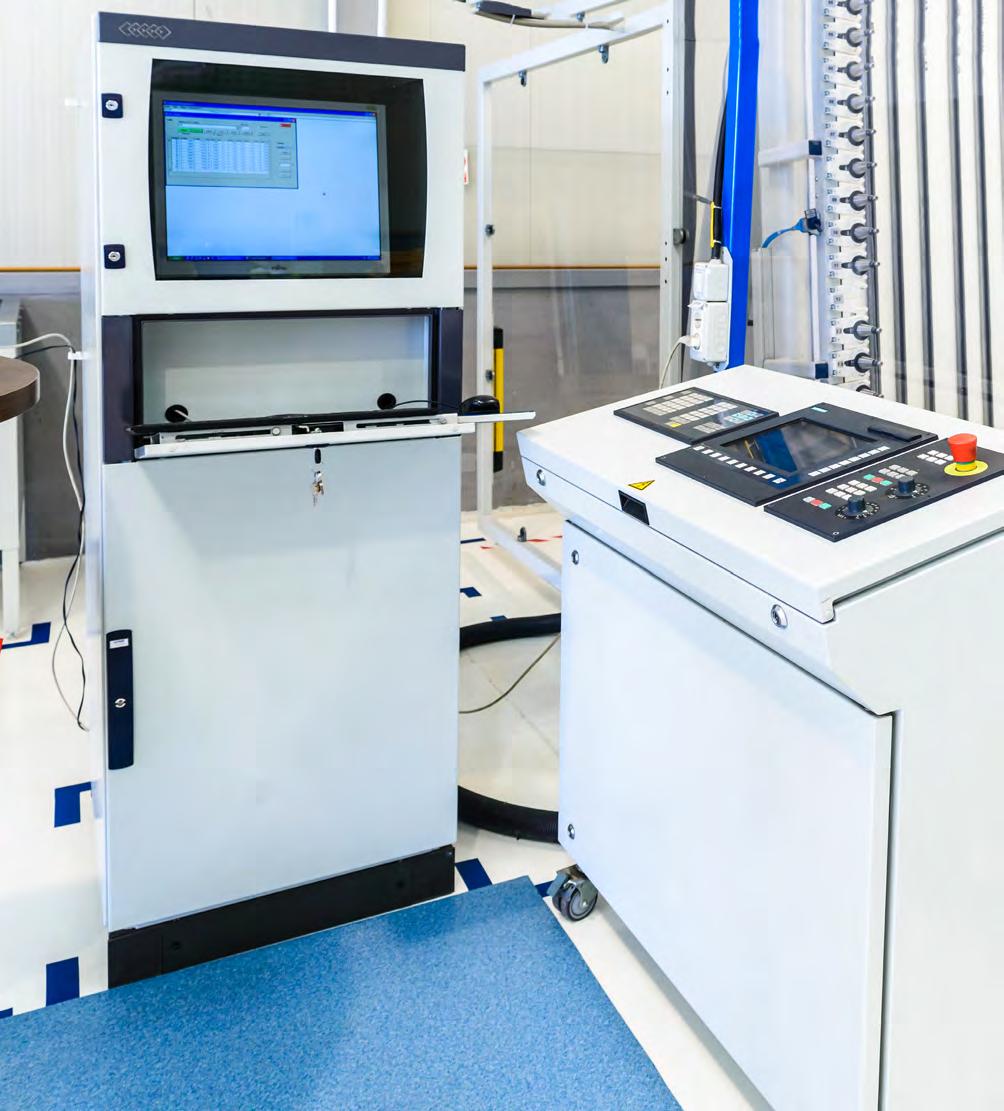

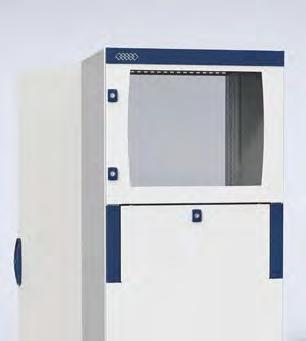

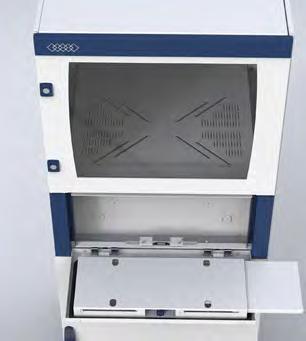

5 PC-skåp Stålplåt Vanliga användningsområden PC-skåp Processautomation Maskintillverkare PC-skåpen är delade i tre olika sektioner och levereras med tillbehör som tangentbordshylla, glasad dörr och hyllor. Skåpets indelning underlättar placering av datorutrustning. Bildskärmen placeras i den övre sektionen, tangentbordet och musen i mittsektionen och en skrivare eller annan elektrisk utrustning i den nedre sektionen. Den här lösningen erbjuder ett gott skydd för datorutrustning och tillbehör i industrimiljö. Applikation för processautomation Utformade för industriella tillämpningar, och i synnerhet för tillämpningar inom processindustrin, bland annat för massa och pappers-, metall-, gruv-, cementeller bilindustrin. MCM från Eldon ser inte bara bra ut, den har även de invändiga kvaliteter som krävs för att leverera utmärkt prestanda och tillförlitlighet. Den ger permanent och pålitligt skydd av känslig styrelektronik i krävande produktionsmiljöer med unik ergonomi tack vare den robusta stålramen på de kombinerbara golvskåpen. MCM kan skräddarsys för krävande tillämpningar med fler möjliga variationer och en mängd tillbehör. Maskintillverkare De maskiner som inbegrips i en tillverkningsprocess kräver vanligtvis ett lokalt gränssnitt med operatören och arbetar samtidigt integrerat i en fullständig tillverkningsprocess. Maskinen i en sådan stålbearbetningsprocess tar emot indata lokalt, via det kompakta MPG-skåpet, och planerings- och bearbetningsdatabaserna finns i datorn i MCM PC-skåpet. 80 Produktkatalog

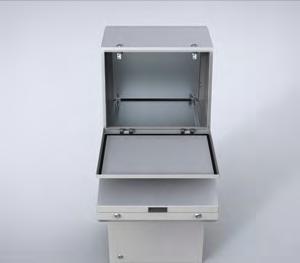

6 0 Kompatibelt med plattformen för golvskåp PC-skåpet baseras på samma design som de kombinerbara golvskåpen vilket möjliggör användning av samma inre tillbehör och dörrkonfigurationer. Kombinerat med andra skåp skapas ett estetiskt och harmoniskt intryck. Förbättrad säkerhet Särskild design av takpanel och gavelplåtar för skenlåda för stöldskydd. Alla paneler är enbart tillgängliga när dörrarna är olåsta. Anpassningsalternativ Ditt eget företagsnamn kan föras in på locket. Modern design Tilltalande tvåtonsfärg (RAL 7035 & RAL 7015). Besök vår webbplats 81

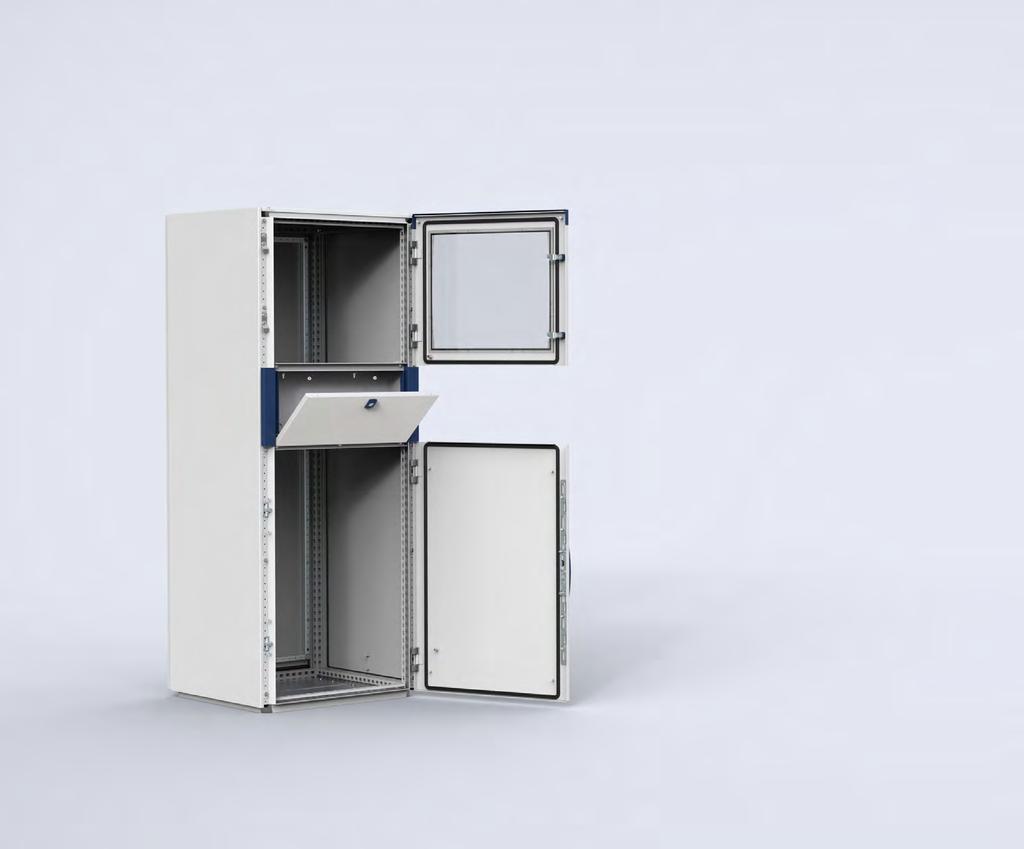

7 MCM, Skåp, golvskåp, PC, stålplåt, kombinerbart,, Skåp, golvskåp, PC, stålplåt, kombinerbart, MCM PC-skåp Stålplåt Datorskåp för industri MCM IP IK Produktkatalog

8 0 Ram: 1.5 mm stålplåt. Tak- och gavelplåtar: 1.35 mm stålplåt. Dörrar: 1.75 mm stålplåt. Bottenplåtar: 1 mm galvaniserad stål. Ram: Helsvetsad rullprofilerad öppen profil med 25 mm hålbild enligt DIN Med integrerad yttre hålbild. Dörr: Monterad med två gångjärn per dörr. Övre dörr med säkerhetsglas. Glasyta anpassad för 1-21" skärm. Bakre dörr: Monterad med gångjärn, inklusive montageram i dörr med 25 mm hålbild. Kan skiftas från höger- till vänsterhängning. Tangentbordspanel: Vertikalt öppnad tangentbordspanel. Utfällbar musplatta på vänster eller höger sida. Tangentbordets max.storlek 70 x 190 x 5 mm (HxBxD). Bottenplåt: Består av tre eller fyra (D>600 mm) delar. Två färger. Dörrar, gavelplåtar, tak och ram i pulverlackad RAL 7035 med strukturerad yta. Sidoplåtar vid tangentbord, övre dörrlist i RAL 7015 med strukturerad yta. Andra färger som tillval. Utförande: Särskilt utformade tak- och gavelplåtar för ökad stöldsäkerhet. Samtliga paneler endast tillgängliga då dörrarna är öppna. Ditt företagsnamn kan läggas in på den översta listen (tillval). Kapslingsklass: IP IK 10. Med öppen tangentbordshylla uppfylls IP 30. Godkännanden: CE, GOST. Erforderliga tillbehör: Komplettera med utrustningshyllor. Leverans: Ram, bakre dörr med montageram, gavel-, tak- samt bottenplåtar. Bildskärmsdörr, bildskärmshylla med klämmor för fixering av bildskärm samt tangentbordshylla. Jordningsdetaljer ingår. Skåpet levereras på pall med samma bredd som skåpet. Förpackningsmaterialet är återvinningsbart. Besök vår webbplats 83

9 Dimensionstabell MCM IP IK 10 Kapslingsstorlek H B D Artikelnummer MCM MCM Produktkatalog

10 Dimensionsritning MCM 0 Frontvy view Side Sidovy view Sectional Snitt på side sidovy view W+2 B A W-15 B D+12 D H H+3.5 H-65 H H H 851 B B A D-37 W-31 B SEKTION SECTION A-A Toppvy view W-100 B Snitt Sectional på toppvy view (without bottom plates) (utan bottenplåtar) W-125 B W-90 B W-65 B D-125 D SEKTION SECTION B-B M12 Besök vår webbplats 85

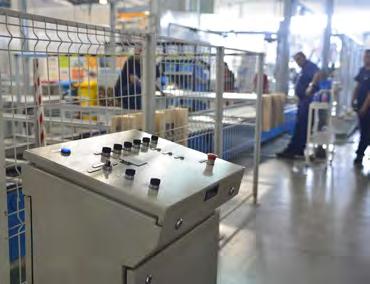

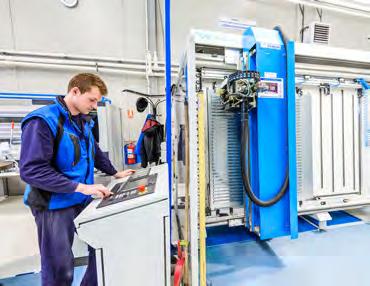

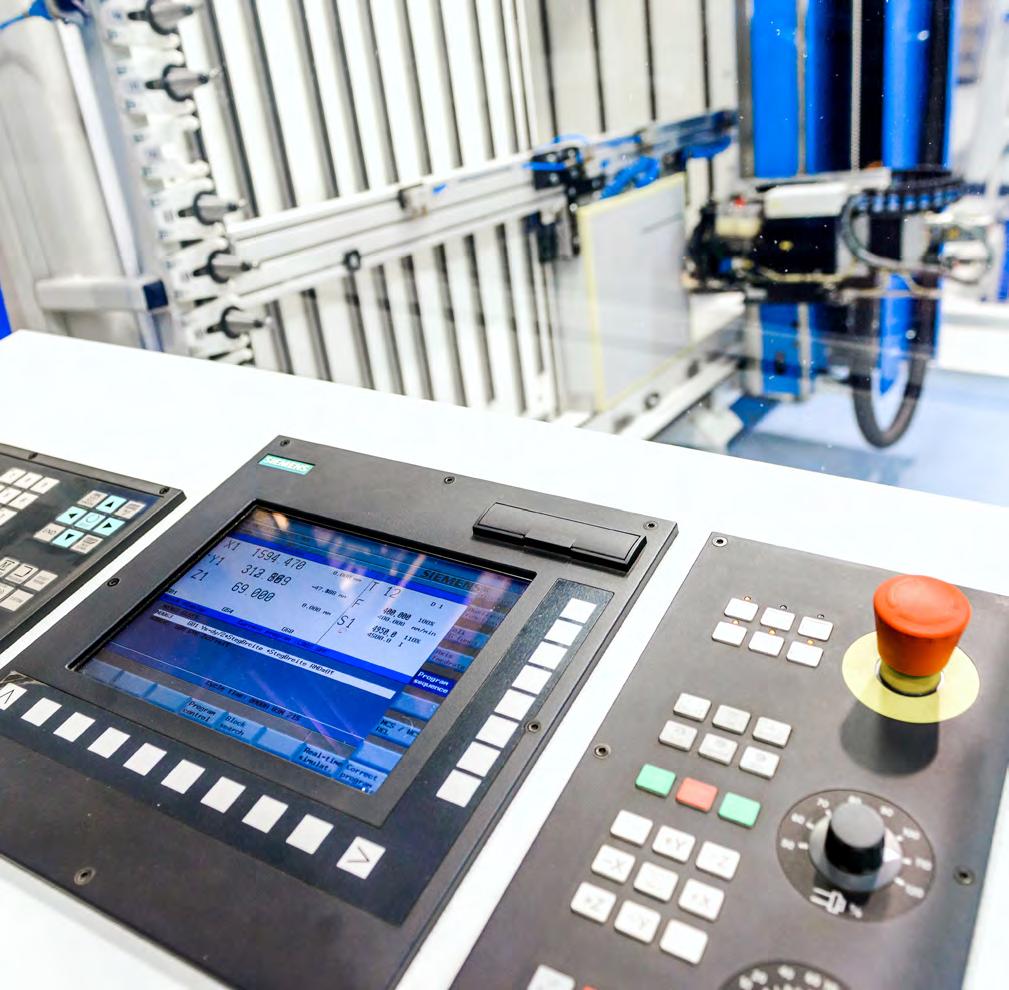

11 Pulpeter Stålplåt Vanliga användningsområden Stålplåt Processautomation Maskintillverkare Den kompakta manöverpulpeten har ett sluttande lock och både dörr framtill och löstagbart bakstycke. Det sluttande (12 ) locket är avsett för HMI-komponenter. Locket kan öppnas och spärras i öppet läge. Den byggbara manöverpulpeten är delad i tre sektioner: bottensektion, mittsektion och övre sektion. De kan alla användas tillsammans, till exempel bottensektion + övre sektion eller bottensektion + mittsektion eller med enbart en sektion. Detta ger fler anpassade lösningar. Applikation för processautomation Eldons skåp i stålplåt är det perfekta valet för maskiner där hastigheten är viktig för produktiviteten i industrier som montering, plåtbearbetning och tillverkningssystem. Den MPG som används i tillämpningen är flexibel, enkel att manövrera med robust design och tillgänglig i många olika mått. Manöverpulpeterna i stålplåt användes för att skydda styrutrustning, industridatorer och bildskärmar. IP66-klassen ansågs vara det bästa valet för att kapsla in viktiga och känsliga enheter i en sådan krävande miljö. Maskintillverkare När man måste skicka instruktioner lokalt till maskinen är den kompakta MPG-manöverpulpeten en perfekt lösning för montering av HMI på locket. På samma manöverpulpet finns det ett utrymme för elkomponenter eller kommunikationskomponenter som kan monteras på montageplåten. 86 Produktkatalog

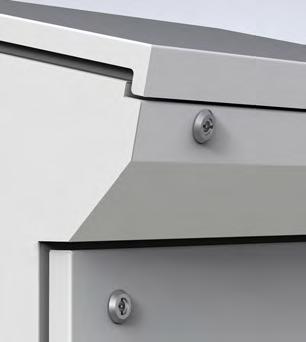

12 0 Lätt åtkomst Både på de kompakta och de byggbara konstruktionerna är alla gavelplåtar för skenlåda borttagbara, vilket underlättar vid borrning, urfräsning, kabling och/eller montering av inre komponenter. Dessutom är ryggplåten borttagbar och kan ersättas av en bakre dörr. Brett urval av dimensioner Både det kompakta och det byggbara konsolsystemet finns tillgängliga direkt från lagret i fem olika bredder: 600, 800, 1 000, och mm. Högre IP-skydd IP 66 TYPE X, 12, 13 (med en dörr) IP 55 TYPE 12 och 13 (med dubbeldörr) Justerbar MP MP-montageplåten är justerbar i djupled i steg om 25 mm med tillbehöret. Besök vår webbplats 87

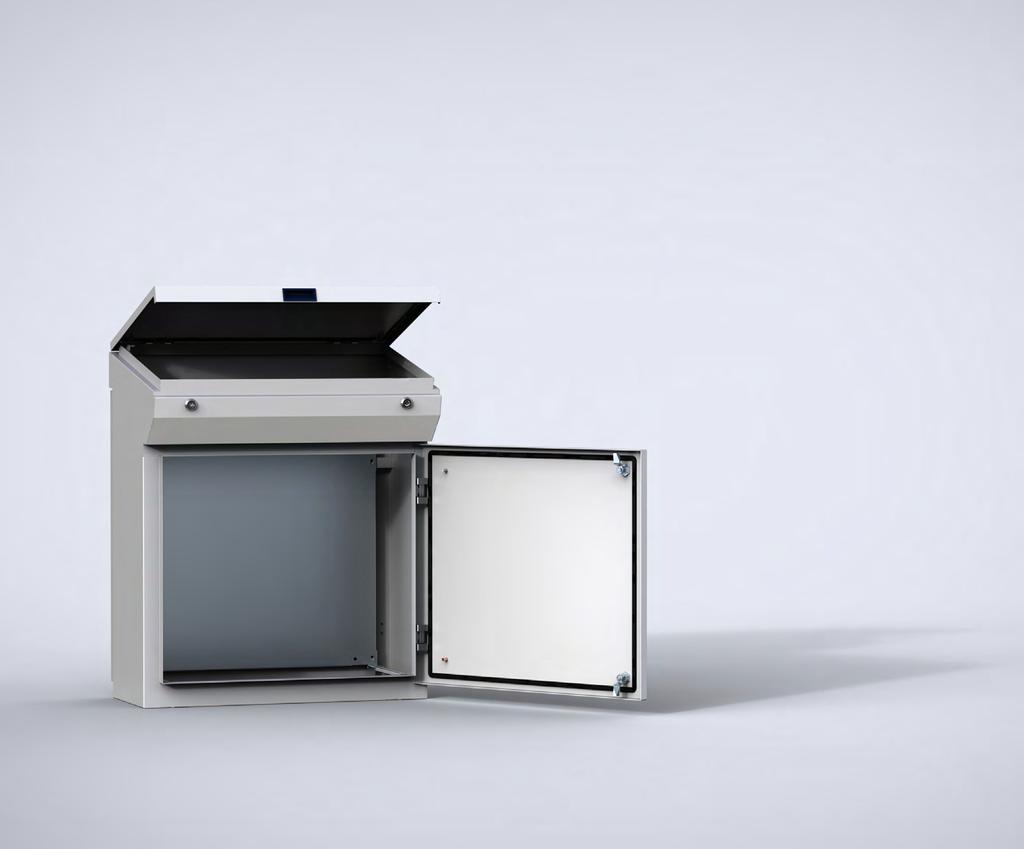

13 MPG, Konsol, kompakt, stålplåt,, Konsol, kompakt, stålplåt, MPG Pulpeter Stålplåt Manöverpulpet, kompakt MPG IP 66 TYPE, 12, 13 IK 10 (med en dörr); IP 55 TYPE 12, 13 IK 10 (med dubbeldörr) 88 Produktkatalog

14 0 Kapsling/dörr: 1.5 mm stålplåt. Bakstycke: 1.5 mm stålplåt. Bottenplåt: 1.2 mm galvaniserad stålplåt. Montageplåt: 2.5 mm galvaniserad stålplåt. Kapsling: Bockade och helsvetsade. Integrerad sockel. Dörrar och paneler: Enkelbockad, utanpåliggande. Basenhet: med gångjärn som tillåter vänster- eller högerhängning. Pulpetenhet: Lucka lutar 12 med dolda gångjärn med 90 öppningsvinkel. Spärras i öppet läge av självlåsande stopp. Dubbeldörrar för 1200 och 1600 mm breda konsoler. Montageplåt: Standard i bottenenheten. Lås: Dubbla lås DIN 3 mm på pulpet- och i bottenenheten. Andra insatser tillgängliga, se sektion Väggskåp. Kabelinföring: Bottenenheten har stor öppning för kabelingång. Bottenplåt för kabelgenomföring levereras som standard. Jordning: M8 svetsbult i kapsling, dörr, pulpetlucka och bakstycke. Pulverlack RAL 7035 med strukturerad yta. Kapslingsklass: Enkeldörr: IP 66 TYPE, 12, 13 IK 10. Dubbeldörr: IP 55 TYPE 12, 13 IK 10. Godkännanden: CE, CSA, GOST, Kema Keur, Lloyds shipping, culus_listed. Leverans: Montageplåt som standard. Muttrar och brickor för jordbultar medlevereras. Levereras på träpall. Besök vår webbplats 89

15 Dimensionstabell MPG IP 66 TYPE, 12, 13 IK 10 (med en dörr); IP 55 TYPE 12, 13 IK 10 (med dubbeldörr) Stålplåt Kapslingsstorlek Storlek montageplåt Användbart djup H B D h b d Artikelnummer MPG06R MPG08R MPG10R MPG12R MPG16R5 OBS! Endast 1200 mm och 1600 mm bred pulpet har dubbeldörr. 90 Produktkatalog

16 Dimensionsritning MPG 0 Enkeldörr Single door A Frontvy view Sectional Snitt på side sidovy view Mounting Montageplåt plate W B 95 W-101 B B B A SECTION SEKTION A-A A-A Snitt Sectional på toppvy view Detaljer Inside av insida panel view panel Insidan Inside av door dörren view 100 W-207 B 8 W-103 B.5 W-95 B 105 W-198 B W-67 B W-51 B W-23 B W-125 B SEKTION SECTION B-B Dubbeldörr Double door W-7 B W-7 B Frontvy view W B A Sectional Snitt på side sidovy view Detaljer Inside av panel insida viewpanel 100 W-207 B 2.5 W-95 B 22 W-51 B B B W-7 B A Snitt Sectional på toppvy view W-67 B SECTION SEKTION A-A A-A (W/2)-198 (B/2)-198 Insidan Inside doors av dörren view (W/2)-18.5 (B/2) (W/2)-235 (B/2)-235 (W/2)-125 (B/2) SEKTION SECTION B-B B-B Besök vår webbplats 91

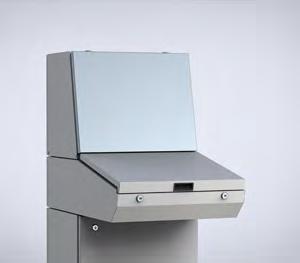

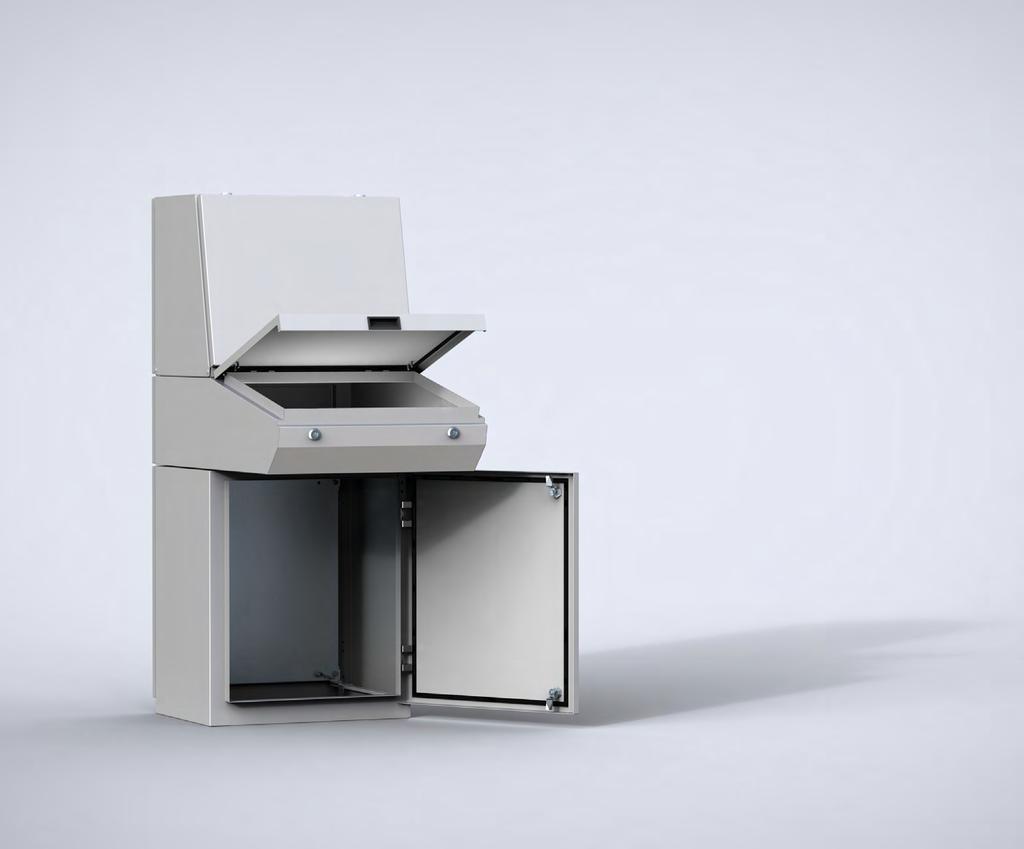

17 MPC, Konsol, modulsystem, stålplåt,, Konsol, modulsystem, stålplåt, MPC Pulpeter Stålplåt Manöverpulpet, byggbar MPC IP 66 TYPE, 12, 13 IK 10 (med en dörr); IP 55 TYPE 12, 13 IK 10 (med dubbeldörr) 92 Produktkatalog

18 0 Kapsling/dörr: 2 mm stålplåt. Bakstycke: 1.5 mm stålplåt. Bottenplåt: 1.2 mm galvaniserad stålplåt. Montageplåt: 2.5 mm galvaniserad stålplåt. Kapsling: Bockade och helsvetsade. Integrerad sockel. Dörrar och paneler: Enkelbockad, utanpåliggande. Basenhet: med gångjärn som tillåter vänster- eller högerhängning. Topp-/pulpetenhet: Luckor spärras i öppet läge av självlåsande stopp. Dolda gångjärn med 90 öppningsvinkel (pulpetenheten). Dubbeldörrar för 1200 och 1600 mm breda konsoler. Montageplåt: Standard i bottenenheten. Monteras med fästvinklar på C-profiler i topp och botten, för att justera plåten i djupled. Montageplåt finns som tillbehör för topp- och pulpetenhet. Lås: Dubbla lås DIN 3 mm på topp-, pulpet- och i bottenenheten. Andra insatser tillgängliga, se sektion Väggskåp. Kabelgenomföring: Bottenenheten har stor öppning för kabelingång. Bottenplåt för kabelgenomföring levereras som standard. Jordning: M8 svetsbult i kapsling, dörr och bakstycke. Pulverlack RAL 7035 med strukturerad yta. Kapslingsklass: Enkeldörr: IP 66 TYPE, 12, 13 IK 10. Dubbeldörr: IP 55 TYPE 12, 13 IK 10. Godkännanden: CE, CSA, GOST, Kema Keur, Lloyds shipping, culus_listed. Leverans: Bottenenheten med montageplåt som standard. För pulpet- och toppenhet finns montageplåt som tillbehör. Samtliga genomföringsöppningar i topp och bottenenheten kan vid behov förslutas med passande täckplåt (tillbehör). Muttrar och brickor för jordbultar medlevereras. Besök vår webbplats 93

19 Dimensionstabell MPC IP 66 TYPE, 12, 13 IK 10 (med en dörr); IP 55 TYPE 12, 13 IK 10 (med dubbeldörr) Toppenheter Stålplåt Kapslingsstorlek H B D Artikelnummer MPC061R MPC081R MPC101R MPC121R MPC161R5 Pulpetenhet Stålplåt Kapslingsstorlek H B D Artikelnummer MPC062R MPC082R MPC102R MPC122R MPC162R5 Basenheter med monteringsplåt Stålplåt Kapslingsstorlek Storlek montageplåt Användbart djup H B D h b d Artikelnummer MPC063R MPC083R MPC103R MPC123R MPC163R5 OBS: Endast 1200 mm och 1600 mm breda pulpeter har dubbeldörrar. 9 Produktkatalog

20 Dimensionsritning MPC 0 Top section units Frontvy view Sectional Snitt på side sidovy view W B 3 locks on 3 lås 1600 på 1600mm wide A 395 B B A SEKTION SECTION A-A Sectional Snitt på toppvy view Inside panel view 0.5 W-88 B 22.5 W-53 B W-231(Not B-231 applicable (ej på 1600mm) to 1600) W-150 B W-125 B Användbar Working area yta SEKTION SECTION B-B W-7 B Besök vår webbplats 95

21 Dimensionsritning MPC Desk unit Frontvy view Snitt Sectional på sidovy side view 500 A W B Max A 3 lås locks på 1600mm on 1600 wide 2 handles on 1600 wide SEKTION SECTION A-A Top Toppvy view Inside panel view W-150 B 22 W-5 B 50 W-107 B W-230(Not applicable to 1600) 108 B-230 (ej på 1600mm) W-125 B 500 Användbar Working area yta W-7 B 96 Produktkatalog

22 Dimensionsritning MPC 0 Base unit with mounting plate Enkeldörr Single door B A Frontvy view Snitt Sectional på sidovy side view Montageplåt Mounting plate WB max W-101 B B A SEKTION SECTION A-A B W B A B max W-125 B 99.5 W-106 B 8 W B Sectional Snitt på toppvy view Insidan Inside door av dörren view W-150 B SEKTION SECTION B-B Dubbeldörr Double door 79.5 W-7 B 30.3 Frontvy view Sectional Snitt på side sidovy view A SEKTION SECTION A-A Sectional Snitt på toppvy view 33.5 W-67 B Insidan Inside right av högra door dörren view W/ B/2 Insidan Inside av left vänstra door dörren view 55 8 W/ B/ W/2-150 B/2 W/2-125 B/ W-93 B SEKTION SECTION B-B Besök vår webbplats 97

23 Tillbehörs matris MPG Konsol Montage H B D Montageplåt Djupjusteringskit för montageplåt Vertikala montageprofiler MPG06R GCPZ06 MPGDA01 KMB700 MPG08R GCPZ08 MPGDA01 KMB700 MPG10R GCPZ10 MPGDA01 KMB700 MPG12R GCPZ12 MPGDA01 KMB700 MPG16R GCPZ16 MPGDA01 KMB700 Konsol Fixering H B D Fram-/baksocklar (höjd 100 mm) Sidosocklar (höjd 100 mm) Fram-/baksocklar (höjd 200 mm) Sidosocklar (höjd 200 mm) MPG06R PF1060 PST100 PF2060 PST200 MPG08R PF1080 PST100 PF2080 PST200 MPG10R PF1100 PST100 PF2100 PST200 MPG12R PF1120 PST100 PF2120 PST200 MPG16R x PF1080 PST100 2x PF2080 PST Produktkatalog

24 Tillbehörs matris MPC 0 Konsol Montage Dörrar H B D Montageplåt Separationsplåt Vertikala montageprofiler Täckplåt Panel i rostfritt stål MPC061R CDPZ MPPS061 MPC081R CDPZ MPPS081 MPC101R CDPZ MPPS101 MPC121R CDPZ MPPS121 MPC161R CDPZ MPPS161 MPC062R CDPZ06 SGPZ06 - BDP06R5 MPLS062 MPC082R CDPZ08 SGPZ08 - BDP08R5 MPLS082 MPC102R CDPZ10 SGPZ10 - BDP10R5 MPLS102 MPC122R CDPZ12 SGPZ12 - BDP12R5 MPLS122 MPC162R CDPZ16 SGPZ16 - BDP16R5 MPLS162 MPC063R CBPZ06 - KMB700 BDP06R5 - MPC083R CBPZ08 - KMB700 BDP08R5 - MPC103R CBPZ10 - KMB700 BDP10R5 - MPC123R CBPZ12 - KMB700 BDP12R5 - MPC163R CBPZ16 - KMB700 BDP16R5 - Konsol Fixering H B D Fram-/baksocklar (höjd 100 mm) Sidostycken till sockel (höjd 100 mm) Fram-/baksocklar (höjd 200 mm) Sidostycken till sockel (höjd 200 mm) MPC061R MPC081R MPC101R MPC121R MPC161R MPC062R MPC082R MPC102R MPC122R MPC162R MPC063R PF1060 PST1050 PF2060 PST2050 MPC083R PF1080 PST1050 PF2080 PST2050 MPC103R PF1100 PST1050 PF2100 PST2050 MPC123R PF1120 PST1050 PF2120 PST2050 MPC163R x PF1080 PST1050 2x PF2080 PST2050 Besök vår webbplats 99

25 Pulpeter Rostfritt stål Vanliga användningsområden Rostfritt stål Livsmedelsindustrin Olja och gas Vattenrening Den kompakta manöverpulpeten har ett sluttande lock och både dörr framtill och löstagbart bakstycke. Det sluttande (12 ) locket är avsett för HMI-komponenter. Locket kan öppnas och spärras i öppet läge. Den byggbara manöverpulpeten är delad i tre sektioner: bottensektion, mittsektion och övre sektion. De kan alla användas tillsammans, till exempel bottensektion + övre sektion eller bottensektion + mittsektion eller med enbart en sektion. Detta ger fler anpassade lösningar. Applikation för livsmedelsindustrin Eldon förser maskintillverkare för livsmedelsindustrin med manöverpulpeter i rostfritt stål med enkel dörr eller med dubbeldörr, med IP 66, och 20 korn med ytbehandling av granulerat rostfritt stål. De monteras i maskiner som producerar ett brett spektrum av produkter. Manöverpulpeter i rostfritt stål är flexibla, enkla att driva med robust design och tillgängliga i många olika mått. De används för att med framgång kapsla in styrutrustning, industridatorer och bildskärmar. Tack vare IP66-klassen och att de är så robusta är manöverpulpeter i rostfritt stål det bästa valet för att kapsla in viktiga och känsliga enheter i krävande miljöer. 500 Produktkatalog

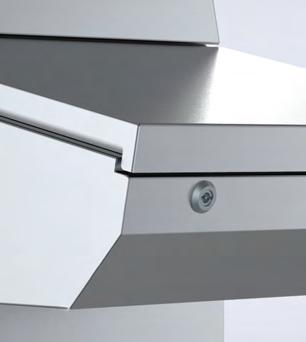

26 0 Lätt åtkomst Både på de kompakta och de byggbara konstruktionerna är alla gavelplåtar för skenlåda borttagbara, vilket underlättar vid borrning, urfräsning, kabling och/eller montering av inre komponenter. Dessutom är ryggplåten borttagbar och kan ersättas av en bakre dörr. Brett urval av dimensioner Både det byggbara konsolsystemet finns tillgängliga direkt från lagret i fem olika bredder: 600, 800, 1 000, och mm. Högre IP-skydd IP 66 TYPE X, 12, 13 (med en dörr) IP 55 TYPE 12 och 13 (med dubbeldörr) Justerbar MP MP-montageplåten är justerbar i djupled i steg om 25 mm med tillbehöret. Besök vår webbplats 501

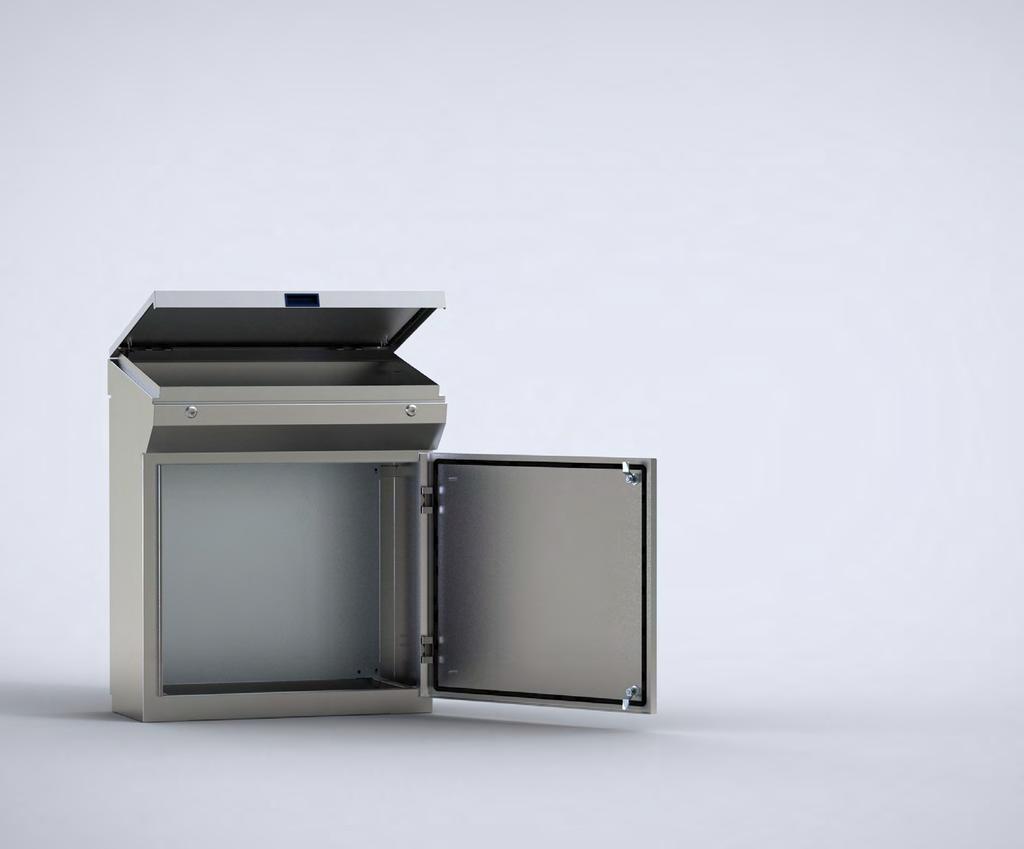

27 MPGS, Konsol, kompakt, rostfritt stål,, Konsol, kompakt, rostfritt stål, MPGS Pulpeter Rostfri Manöverpulpet, kompakt, rostfri MPGS IP 66 TYPE X, 12, 13 IK 10 (med en dörr); IP 55 TYPE 12, 13 IK 10 (med dubbeldörr) 502 Produktkatalog

28 0 Rostfri plåt 30 kval. Kapsling/dörr: 2 mm. Bakstycke/bottenplåt: 1.5 mm. (Syrafast rostfri 316L kval. på förfrågan.) Montageplåt: 2.5 mm galvaniserad stålplåt. Kapsling: Bockade och helsvetsade. Integrerad sockel. Dörrar och paneler: Enkelbockad, utanpåliggande. Basenhet: med gångjärn som tillåter vänster- eller högerhängning. Pulpetenhet: Lucka lutar 12 med dolda gångjärn med 80 öppningsvinkel. Spärras i öppet läge av självlåsande stopp. Dubbeldörrar för 1200 och 1600 mm breda konsoler. Montageplåt: Standard i bottenenheten. Lås: Dubbla lås DIN 3 mm på pulpet- och i bottenenheten. Andra insatser tillgängliga, se sektion Väggskåp. Kabelinföring: Bottenenheten har stor öppning för kabelingång. Bottenplåt för kabelgenomföring levereras som standard. Jordning: M8 svetsbult i kapsling, dörr, pulpetlucka och bakstycke. Förslipad i 20 korn. Kapslingsklass: Enkeldörr: IP 66 TYPE X, 12, 13 IK 10. Dubbeldörr: IP 55 TYPE 12, 13 IK 10. Godkännanden: CE, CSA, GOST, Kema Keur, Lloyds shipping, culus_listed. Leverans: Montageplåt som standard. Muttrar och brickor för jordbultar medlevereras. Levereras på träpall. Besök vår webbplats 503

29 Dimensionstabell MPGS IP 66 TYPE X, 12, 13 IK 10 (med en dörr); IP 55 TYPE 12, 13 IK 10 (med dubbeldörr) Rostfritt Kapslingsstorlek Storlek montageplåt Användbart djup H B D h b d Artikelnummer MPGS MPGS MPGS MPGS MPGS MPGS MPGS MPGS OBS: Endast 1200 mm breda pulpeter har dubbeldörrar. 50 Produktkatalog

30 Dimensionsritning MPGS 0 Enkeldörr Single door A Frontvy view Sectional Snitt på side sidovy view Mounting Montageplåt plate W B 95 W-101 B B B A SECTION SEKTION A-A A-A Snitt Sectional på toppvy view Detaljer Inside av insida panel view panel Insidan Inside av door dörren view 100 W-207 B 8 W-103 B.5 W-95 B 105 W-198 B W-67 B W-51 B W-23 B W-125 B SEKTION SECTION B-B Dubbeldörr Double door W-7 B W-7 B Frontvy view W B A Sectional Snitt på side sidovy view Detaljer Inside av panel insida viewpanel 100 W-207 B 2.5 W-95 B 22 W-51 B B B W-7 B A Snitt Sectional på toppvy view W-67 B SECTION SEKTION A-A A-A (W/2)-198 (B/2)-198 Insidan Inside doors av dörren view (W/2)-18.5 (B/2) (W/2)-235 (B/2)-235 (W/2)-125 (B/2) SEKTION SECTION B-B B-B Besök vår webbplats 505

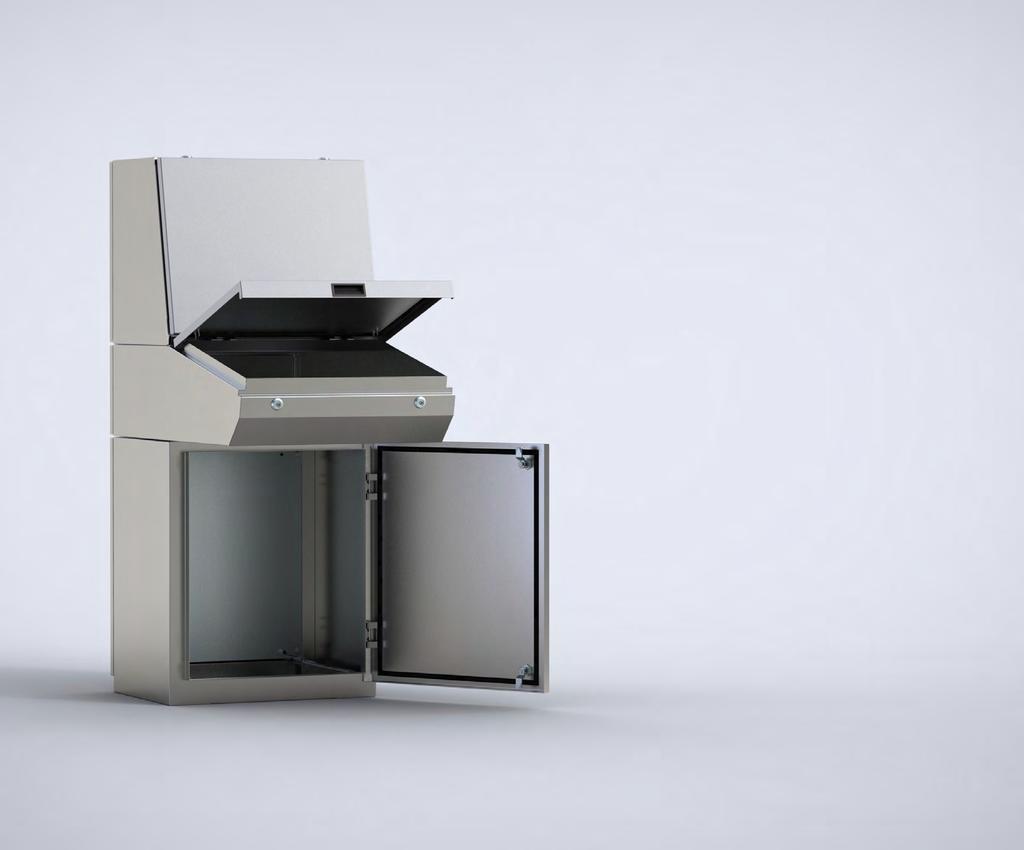

31 MPCS, Konsol, modulsystem, rostfritt stål,, Konsol, modulsystem, rostfritt stål, MPCS Pulpeter Rostfri Manöverpulpet, byggbar, rostfri MPCS IP 66 TYPE X, 12, 13 IK 10 (med en dörr); IP 55 TYPE 12, 13 IK 10 (med dubbeldörr) 506 Produktkatalog

32 0 Rostfri plåt 30 kval. Kapsling/dörr: 2 mm. Bakstycke/bottenplåt: 1.5 mm (Syrafast rostfri kval. 316L på förfrågan). Montageplåt: 2.5 mm galvaniserad stålplåt. Kapsling: Bockade och helsvetsade. Integrerad sockel. Dörrar och paneler: Enkelbockad, utanpåliggande. Basenhet: med gångjärn som tillåter vänster- eller högerhängning. Topp-/pulpetenhet: Luckor spärras i öppet läge av självlåsande stopp. Dolda gångjärn med 90 öppningsvinkel (pulpetenheten). Dubbeldörrar för 1200 och 1600 mm breda konsoler. Montageplåt: Standard i bottenenheten. Monteras med fästvinklar på C-profiler i topp och botten, för att justera plåten i djupled. Som tillbehör för topp- och pulpetenhet. Lås: Dubbla lås DIN 3 mm på topp-, pulpet- och i bottenenheten. Andra insatser tillgängliga, se sektion Väggskåp. Kabelgenomföring: Bottenenheten har stor öppning för kabelingång. Bottenplåt för kabelgenomföring levereras som standard. Jordning: M8 svetsbult i kapsling, dörr och bakstycke. Förslipad i 20 korn. Kapslingsklass: Enkeldörr: IP 66 TYPE X, 12, 13 IK 10. Dubbeldörr: IP 55 TYPE 12, 13 IK 10. Godkännanden: CE, CSA, GOST, Kema Keur, Lloyds shipping, culus_listed. Leverans: Bottenenheten har montageplåt som standard. För pulpet- och toppenhet levereras montageplåten som tillbehör. Samtliga genomföringsöppningar i topp och bottenenheten kan vid behov förslutas med passande täckplåt (tillbehör). Muttrar och brickor för jordbultar medlevereras. Besök vår webbplats 507

33 Dimensionstabell MPCS IP 66 TYPE X, 12, 13 IK 10 (med en dörr); IP 55 TYPE 12, 13 IK 10 (med dubbeldörr) Toppenheter Rostfritt stål Kapslingsstorlek H B D Artikelnummer MPCS MPCS * MPCS MPCS * MPCS MPCS * MPCS MPCS * MPCS MPCS * Pulpetenhet Rostfritt stål Kapslingsstorlek H B D Artikelnummer MPCS MPCS * MPCS MPCS * MPCS MPCS * MPCS MPCS * MPCS MPCS * Basenheter med monteringsplåt Rostfritt stål Kapslingsstorlek Storlek montageplåt Användbart djup H B D h b d Artikelnummer MPCS MPCS * MPCS MPCS * MPCS MPCS * MPCS MPCS * MPCS MPCS * OBS: Endast 1200 mm och 1600 mm breda pulpeter har dubbeldörrar. 508 Produktkatalog

34 Dimensionsritning MPCS 0 Top section units Frontvy view Sectional Snitt på side sidovy view W B 3 locks on 3 lås 1600 på 1600mm wide A 395 B B A SEKTION SECTION A-A Sectional Snitt på toppvy view Inside panel view 0.5 W-88 B 22.5 W-53 B W-231(Not B-231 applicable (ej på 1600mm) to 1600) W-150 B W-125 B Användbar Working area yta SEKTION SECTION B-B W-7 B Besök vår webbplats 509

35 Dimensionsritning MPCS Desk unit Frontvy view Snitt Sectional på sidovy side view 500 A W B Max A 3 lås locks på 1600mm on 1600 wide 2 handles on 1600 wide SEKTION SECTION A-A Top Toppvy view Inside panel view W-150 B 22 W-5 B 50 W-107 B W-230(Not applicable to 1600) 108 B-230 (ej på 1600mm) W-125 B 500 Användbar Working area yta W-7 B 510 Produktkatalog

36 Dimensionsritning MPCS 0 Base unit with mounting plate Enkeldörr Single door B A Frontvy view Snitt Sectional på sidovy side view Montageplåt Mounting plate WB max W-101 B B A SEKTION SECTION A-A B W B A B max W-125 B 99.5 W-106 B 8 W B Sectional Snitt på toppvy view Insidan Inside door av dörren view W-150 B SEKTION SECTION B-B Dubbeldörr Double door 79.5 W-7 B 30.3 Frontvy view Sectional Snitt på side sidovy view A SEKTION SECTION A-A Sectional Snitt på toppvy view 33.5 W-67 B Insidan Inside right av högra door dörren view W/ B/2 Insidan Inside av left vänstra door dörren view 55 8 W/ B/ W/2-150 B/2 W/2-125 B/ W-93 B SEKTION SECTION B-B Besök vår webbplats 511

37 Tillbehörs matris MPGS Konsol Montage Fixering H B D Montageplåt Djupjusteringskit Vertikala montageprofiler Sockel (höjd 100 mm) Sockel (höjd 200 mm) MPGS GCPZ06 MPGDA01 KMB700 MSNS106 MSNS206 MPGS GCPZ06 MPGDA01 KMB700 MSNS106 MSNS206 MPGS GCPZ08 MPGDA01 KMB700 MSNS108 MSNS208 MPGS GCPZ08 MPGDA01 KMB700 MSNS108 MSNS208 MPGS GCPZ10 MPGDA01 KMB700 MSNS110 MSNS210 MPGS GCPZ10 MPGDA01 KMB700 MSNS110 MSNS210 MPGS GCPZ12 MPGDA01 KMB700 MSNS112 MSNS212 MPGS GCPZ12 MPGDA01 KMB700 MSNS112 MSNS Produktkatalog

38 Tillbehörs matris MPCS 0 Konsol Montage Fixering Dörrar H B D Montageplåt Separationsplåt Vertikala montageprofiler Sockel (höjd 100 mm) Sockel (höjd 200 mm) Täckplåt MPCS CDPZ MPCS CDPZ MPCS CDPZ MPCS CDPZ MPCS CDPZ MPCS CDPZ MPCS CDPZ MPCS CDPZ MPCS CDPZ MPCS CDPZ MPCS CDPZ06 SGPZ BDPS06 MPCS CDPZ06 SGPZ BDPS06 MPCS CDPZ08 SGPZ BDPS08 MPCS CDPZ08 SGPZ BDPS08 MPCS CDPZ10 SGPZ BDPS10 MPCS CDPZ10 SGPZ BDPS10 MPCS CDPZ12 SGPZ BDPS12 MPCS CDPZ12 SGPZ BDPS12 MPCS CDPZ16 SGPZ BDPS16 MPCS CDPZ16 SGPZ BDPS16 MPCS CBPZ06 - KMB700 MSNS1065 MSNS2065 BDPS06 MPCS CBPZ06 - KMB700 MSNS1065 MSNS2065 BDPS06 MPCS CBPZ08 - KMB700 MSNS1085 MSNS2085 BDPS08 MPCS CBPZ08 - KMB700 MSNS1085 MSNS2085 BDPS08 MPCS CBPZ10 - KMB700 MSNS1105 MSNS2105 BDPS10 MPCS CBPZ10 - KMB700 MSNS1105 MSNS2105 BDPS10 MPCS CBPZ12 - KMB700 MSNS1125 MSNS2125 BDPS12 MPCS CBPZ12 - KMB700 MSNS1125 MSNS2125 BDPS12 MPCS CBPZ16 - KMB700 2x MSNS1085 2x MSNS2085 BDPS16 MPCS CBPZ16 - KMB700 2x MSNS1085 2x MSNS2085 BDPS16 Besök vår webbplats 513

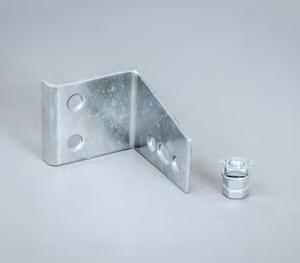

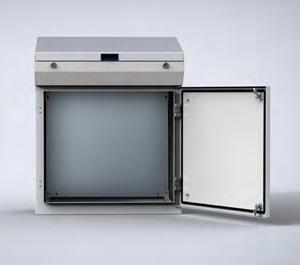

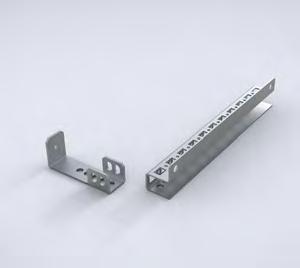

39 GCPZ, Montageplåt, galvaniserad stålplåt, manöverpulpet MPG/MPGS, MPGDA, Montageplåt, fästen, djupjustering, manöverpulpet MPG,, Montageplåt, galvaniserad stålplåt, manöverpulpet MPG/MPGS, GCPZ, Montageplåt, fästen, djupjustering, manöverpulpet MPG, MPGDA Pulpeter Tillbehör Montageplåt, GCPZ Leveransförpackning: Standard montageplåt för MPG(S) pulpeter. Med tillbehör MPGDA är montageplåten steglöst ställbar i djupled. 2.5mm galvaniserad stålplåt. 1 st montageplåt med monteringsmaterial För konsol Storlek montageplåt B h w Artikelnummer GCPZ GCPZ GCPZ GCPZ GCPZ16 Gejdrar för montageplåt, MPGDA Leveransförpackning: För steglös djupförflyttning av standard montageplåtar och telequickplåtar. 2mm galvaniserad stålplåt. 1 par med monteringsmaterial. Artikelnummer MPGDA01 51 Produktkatalog

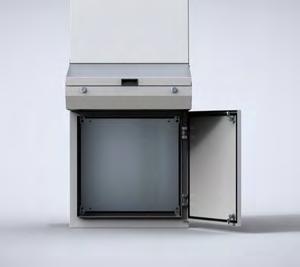

40 CBPZ, Montageplåt, galvaniserad stålplåt, manöverpulpet, botten, CDPZ, Montageplåt, galvaniserad stålplåt, manöverpulpet bord/topp, SGPZ, Separationsplåt, manöverpulpet MPC,, Montageplåt, galvaniserad stålplåt, manöverpulpet, botten, CBPZ, Montageplåt, galvaniserad stålplåt, manöverpulpet bord/topp, CDPZ, Separationsplåt, manöverpulpet MPC, SGPZ 0 Montageplåt, CBPZ Leveransförpackning: Standard montageplåt för bottenenhet. i MPC(S) pulpeter. 2 mm galvaniserad stålplåt. 1 st montageplåt med monteringsmaterial. För konsol Storlek montageplåt B h w Artikelnummer CBPZ CBPZ CBPZ CBPZ CBPZ16 Montageplåt, CDPZ Leveransförpackning: Kan användas i toppenheten och pulpeten, även som avskiljningsplåt mellan pulpet och bottenenhet. 2.5 mm galvaniserad stålplåt. 1 st montageplåt med monteringsmaterial För konsol Storlek montageplåt B h w Artikelnummer CDPZ CDPZ CDPZ CDPZ CDPZ16 Avskiljningsplåt, SGPZ Leveransförpackning: Används för att avskilja toppenhet och pulpet, kan även användas som montageplåt i pulpeten. 3mm elförzinkad stålplåt. 1 st plåt med monteringsmaterial. För konsol Storlek montageplåt B h w Artikelnummer SGPZ SGPZ SGPZ SGPZ SGPZ16 Besök vår webbplats 515

41 DNN, 19-tums montageprofiler, manöverpulpeter, DND, 19-tums montageprofiler, fästen, manöverpulpeter, DNB, 19-tums montageprofiler, fästen, manöverpulpeter,, 19-tums montageprofiler, manöverpulpeter, DNN, 19-tums montageprofiler, fästen, manöverpulpeter, DND, 19-tums montageprofiler, fästen, manöverpulpeter, DNB Pulpeter Tillbehör 19 Montageprofil, DNN Leveransförpackning: För att erhålla 19" i 600mm breda skåp används fästbeslagen DND. För att erhålla 19" eller 19" del av höjd i 800 mm breda skåp används fästbeslagen DNB. 2 mm elförzinkad stålplåt. 2 st Antal HE Artikelnummer 6 DNN06 9 DNN09 10 DNN10 11 DNN11 13 DNN13 15 DNN15 Fästbeslag för 19 profiler, DND Leveransförpackning: För montage av 19" profiler i 600mm breda kapslingar. Justerbara i djupled om 12,5mm steg. 3mm elförzinkad stålplåt. st fästbeslag med montagesats. Artikelnummer DND01 Fästbeslag för 19 profiler, DNB Leveransförpackning: Fästbeslag för 19" profiler på del av höjd i 800mm breda kapslingar. 3mm elförzinkad stålplåt. st fästbeslag med montagesats. Artikelnummer DNB Produktkatalog

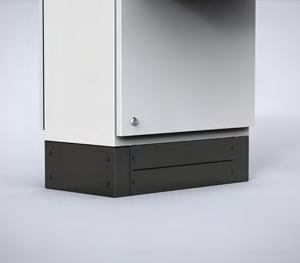

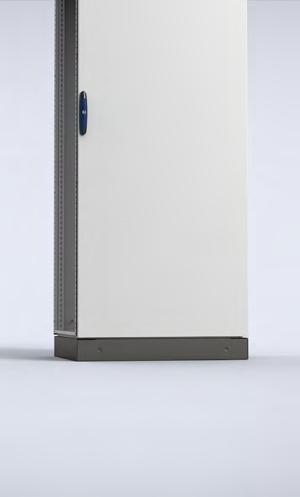

42 PF, Sockel, stålplåt, främre och bakre, golvskåp, PST, Sockel, stålplåt, sidor, manöverpulpeter,, Sockel, stålplåt, främre och bakre, golvskåp, PF, Sockel, stålplåt, sidor, manöverpulpeter, PST 0 Golvsockel front/rygg, PF För kabelgenomföring utan begränsningar och i enlighet med VDE Sockeln består av fyra hörn med demonterbara plåtar. Tillverkad i höjderna 100mm och 200mm. Den 200mm höga sockeln består av två ryggplåtar för enklare kabeldragning samt en frontplåt. Dubbelbockade för ökad hållfasthet. Gavelplåtar PS/PST och/eller sammanbyggnadsprofil (PCP) beställs separat. Leveransförpackning: Erforderliga tillbehör: Stålplåt. Hörn: 2 mm, plåtar: 1.5 mm. Pulverlack RAL7022 med strukturerad yta. 1 sats med st hörn inklusive täcklock och front- och ryggplåt/ar samt monteringsmaterial för gavelplåtar PS/PST. Komplettera med gavelplåtar PS (MultiFlex), PST (MPC/MPG) för en komplett sockel, Vid sammanbyggda socklar, använd sammanbyggnadsprofil (PCP). För konsol H B Artikelnummer PF PF PF PF PF PF PF PF PF PF PF PF2120 För 1600 mm breda kapslingar, används 2 st 800 mm breda socklar. Gavelplåtar för sockel, MPC/MPG, PST Leveransförpackning: Monteras direkt på sockelhörnen. 1.5mm stålplåt. Pulverlack RAL st gavelplåtar, monteringsmaterial ingår i PF/PV-sockel. För konsol H D Artikelnummer PST PST PST PST2050 Besök vår webbplats 517

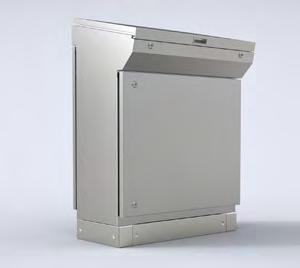

43 MSNS, Sockel, rostfritt stål, manöverpulpeter,, Sockel, rostfritt stål, manöverpulpeter, MSNS Pulpeter Tillbehör Golvsockel, MSNS Tillåter kabeldragning utan begränsningar i enighet med VDE Sockeln består av fyra hörn med demonterbara plåtar. Finns i höjderna 100 mm respektive 200 mm. Leveransförpackning: Rostfri plåt 30 kval. Hörn: 3 mm, plåtar: 1.5 mm. Förslipad i 20 korn. 1 st komplett sockel med monteringsdetaljer. För konsol H B D Artikelnummer MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS MSNS2125 För 1600 mm breda kapslingar, används 2 st 800 mm breda socklar. 518 Produktkatalog

44 BDP, Täckplatta, stålplåt, manöverpulpet MPC, BDPS, Täckplatta, rostfritt stål, manöverpulpet MPCS,, Täckplatta, stålplåt, manöverpulpet MPC, BDP, Täckplatta, rostfritt stål, manöverpulpet MPCS, BDPS 0 Täckplåt, BDP Leveransförpackning: Används för att täcka toppöppningen i botten- eller pulpetenheten. 2mm stålplåt. Pulverlack RAL7035 med strukturerad yta. 1 st med monteringsmaterial. För konsol B Artikelnummer 600 BDP06R5 800 BDP08R BDP10R BDP12R BDP16R5 Täckplåt, BDPS Leveransförpackning: Används för att täcka toppöppningen i botten- eller pulpetenheten, där kraftigt slitage eller rostangrepp kan förekomma. 2 mm rostfritt stål. Förslipad i 20 korn. 1 st med monteringsmaterial. För konsol B Artikelnummer 600 BDPS BDPS BDPS BDPS BDPS16 Besök vår webbplats 519

45 MPPS, Täckplatta, rostfritt stål, manöverpulpeter MPC övre sektion, MPLS, Täckplatta, rostfritt stål, manöverpulpeter MPC bordsektion,, Täckplatta, rostfritt stål, manöverpulpeter MPC övre sektion, MPPS, Täckplatta, rostfritt stål, manöverpulpeter MPC bordsektion, MPLS Pulpeter Tillbehör Rostfria paneler, MPPS För att ersätta standardpaneler på MPC(S) toppenhet där kraftigt slitage eller rostangrepp kan förekomma. 2 mm rostfri stålplåt. Förslipad i 20 korn. För konsol B Artikelnummer 600 MPPS MPPS MPPS MPPS MPPS161 Rostfritt lock, MPLS För att ersätta standardlock (pulpetdel) på MPC(S)/MPG(S) pulpeten där kraftigt slitage eller rostangrepp kan förekomma. 2 mm rostfri stålplåt. Förslipad i 20 korn. För konsol B Artikelnummer 600 MPLS MPLS MPLS MPLS MPLS Produktkatalog

46 0 Besök vår webbplats 521

47 Styrutrustning Vanliga användningsområden Manöverskåp / Styrutrustning Maskintillverkare Processautomation Det MAS-baserade väggmonterade kontrollskåpet har en frontpanel av aluminium, handtag och ett bärarmssystem för koppling och urfräsningar. Frontpanelen av aluminium är enkel att ta bort och maskinbearbeta, vilket innebär att det är enkelt att montera HMIkomponenter. HMI-komponenter kan monteras separat på panelen och senare fästas på manöverskåpet. Den bakre dörren ger lätt åtkomst till ytterligare montering av komponenter eller kopplingsåtgärder. Sammantaget minskar den snabba och enkla installationen kostnaderna, men produkten är ändå ergonomisk och användarvänlig. Manöverkapslingen av aluminium som ska inpassas med bärarmssystemet är tillverkat av sektioner som monteras med hörnmoduler och har handtag, frontpaneler och ryggplåtar. HMI-komponenter kan monteras enkelt eftersom frontpanelerna är enkla att maskinbearbeta. Applikation för maskintillverkare Eldon erbjuder en standardlösning för OICE-manöverskåp och de specifi ka tillbehören. Denna HMI-lösning som används för att kapsla in styrutrustning, industridatorer och bildskärmar övervakar och styr driften av 3000Tm hydraulisk bockningspress i en industriell miljö. Manöverskåpet baseras på en välkänd design för MAS-skåp för industriella tillämpningar, vilket garanterar allra bästa prestanda. Tack vare IP66-klassen och att det är så robust är det här det bästa valet för att kapsla in viktiga och känsliga enheter i en sådan krävande miljö. 522 Produktkatalog

48 0 Klar att använda Manöverskåpet i stålplåt är ett prisvärt manöverskåp som är anpassat med de grundläggande egenskaperna som krävs för god ergonomi och enkel användning av HMIkomponenter. Värmeavledning Aluminiumdelen på kontrollpanelen OICP har utmärkta egenskaper för passiv värmeavledning. Brett urval av tillbehör En enda källa av tillbehör eftersom OICE-skåpet drar nytta av kompatibiliteten med tillbehörssystem för väggskåp av stål. Modern industriell design Kontrollpanelen OICP och dess anodiserade aluminiumprofiler kombinerade med de svarta aluminiumhörnen och handtagen ger skåpet ett stilrent utseende. Besök vår webbplats 523

49 OICE, Kontrollskåp,, Kontrollskåp, OICE Styrutrustning Stålplåt Manöverskåp OICE IP 55 IK 10 click-in 52 Produktkatalog

50 0 Kapsling: 1.2 mm stålplåt. Frontplåt (aluminium): 2 mm. Samt sidohandtag i plast. Kapsling: Kantbockad och helsvetsad. Med maximal öppning i fronten som täcks med front plåt i aluminium. Sidohandtag i fronten. Bakre dörr: Utanpåliggande med 130 öppningsvinkel. Dolda demonterbar gångjärn med oförlorbar gångjärnspinne. Gångjärnen kan skiftas från höger- till vänsterhängning. Montageprofil MMDP som tillbehör. Lås: Designat lås DIN 3 mm, med dubbelt fingergrepp, 90 nyckelvridning. Andra insatser som tillbehör. Kapslingsklass: IP 55 IK 10. Pulverlackerad RAL 7035 med strukturerad yta. Godkännanden: CE, GOST. Leverans: Kapsling, frontplåt (aluminium), bakre dörr. Plastnyckel DIN 3 mm och monteringstillbehör. Jordningsdetaljer. Besök vår webbplats 525

51 Dimensionstabell OICE IP 55 IK 10 Kapslingsstorlek H B D Artikelnummer OICE OICE OICE OICE OICE OICE Produktkatalog

52 Dimensionsritning OICE 0 Frontvy view Snitt Sectional på sidovy side view Baksidan Rear view A W+6 B 130 W-56 B H-50 H H+ H 35 H-70 H A SECTION SEKTION A-A A-A 85 Toppvy view = = 60 Detaljvy Detail view D 30 (D/2)+5 D SCALE Skala 1 : SCALE Skala 1 : 2 Aluminium front panel W-2 B 2 Insidan Inside av door dörren view W-5 B W-73 B 0 H H-50 H-3 H H H H H-5 D W-56 B Besök vår webbplats 527

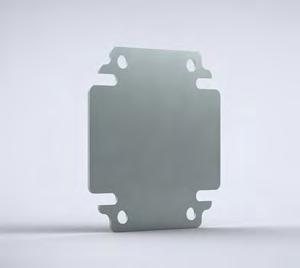

53 BMP, Montageplåt, galvaniserad stålplåt, kopplingslåda STB/SSTB, BPP, Montageprofiler, STB/SSTB kopplingslådor,, Montageplåt, galvaniserad stålplåt, kopplingslåda STB/SSTB, BMP, Montageprofiler, STB/SSTB kopplingslådor, BPP Styrutrustning Tillbehör Montageplåt, BMP Leveransförpackning: Montageplåt för STB-kapslingar. 2mm galvaniserad stålplåt. 1 st Mått konsol Storlek montageplåt H B h b Artikelnummer BMP BMP BMP BMP2060 Bottenprofil, BPP Leveransförpackning: Bottenprofil för DIN montage 2mm galvaniserad stålplåt. 2 st För konsol H/B Artikelnummer 150 BPP BPP Produktkatalog

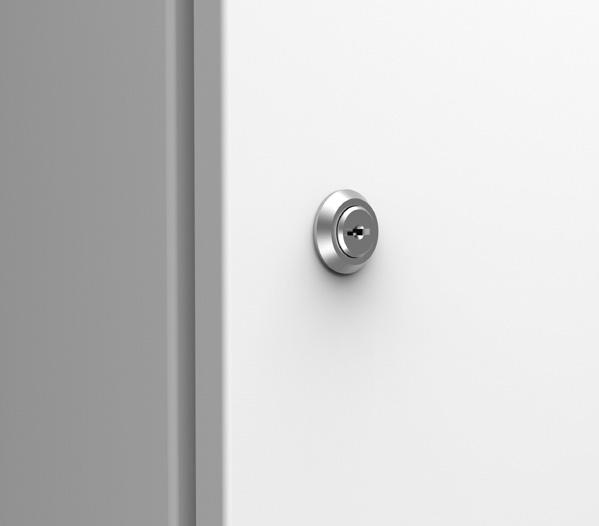

54 ALL, Lås, väggskåp, ALI, Lås, insatser för CCF-flänsplattor, polyamid, väggskåp, MMDP, Dörr, vertikala profiler, väggskåp,, Lås, väggskåp, ALL, Lås, insatser, polyamid, väggskåp, ALI, Dörr, vertikala profiler, väggskåp, MMDP 0 Lås, ALL Leveransförpackning: Kompletta låsvarianter (lås och insats) för att ersätta standardlås. 1 st Beskrivning Typ Skydd Artikelnummer Kromat lås med cylinder Ronisnyckel nr M21323 IP 65 ALL508 Polyamidlås med cylinder Nyckel 5333 IP 55 ALL509 Eldonlås med cylinder Ronisnyckel nr C21323 IP 65 ALL510 Låsinsats, ALI Leveransförpackning: Insatser för att ersätta/byta standardinsatsen DIN 3 mm i standard polyamidlåset. Polyamid. 1 st. Beskrivning Dubbelbit 3 mm Dubbelbit 5 mm Fyrkantig 7 mm Trekantig 8 mm Fyrkantig 8 mm Spår 2 x mm Artikelnummer ALI503 ALI505 ALI523 ALI52 ALI525 ALI528 Inte lämplig för AFS. Dörrprofiler, MMDP För att förstärka dörren, monteras i befintliga bultar på dörrens insida. 10 mm hålbild. Dessa dörrprofiler kan inte användas med skåp i AFS-serien. Dimensioner: Leveransförpackning: 1.2 mm galvaniserad stålplåt. 15x1 mm. 1 par med monteringsmaterial. För kapsling H Artikelnummer 00 MMDP MMDP050 Besök vår webbplats 529

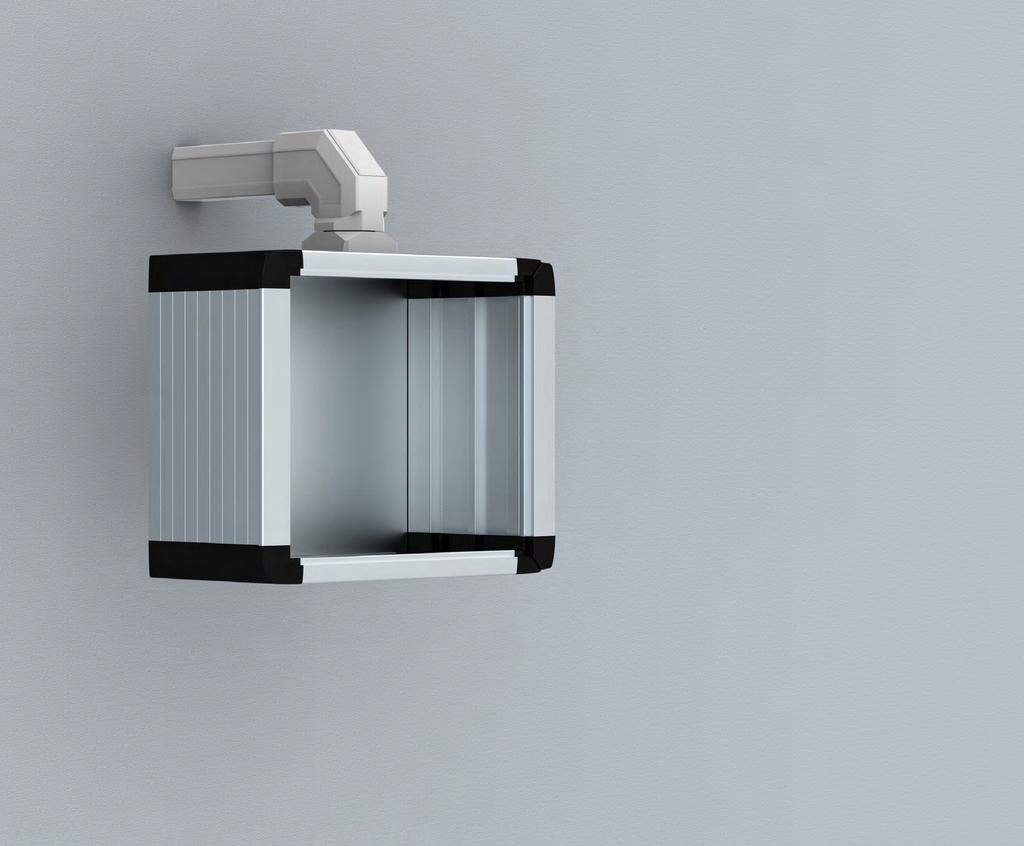

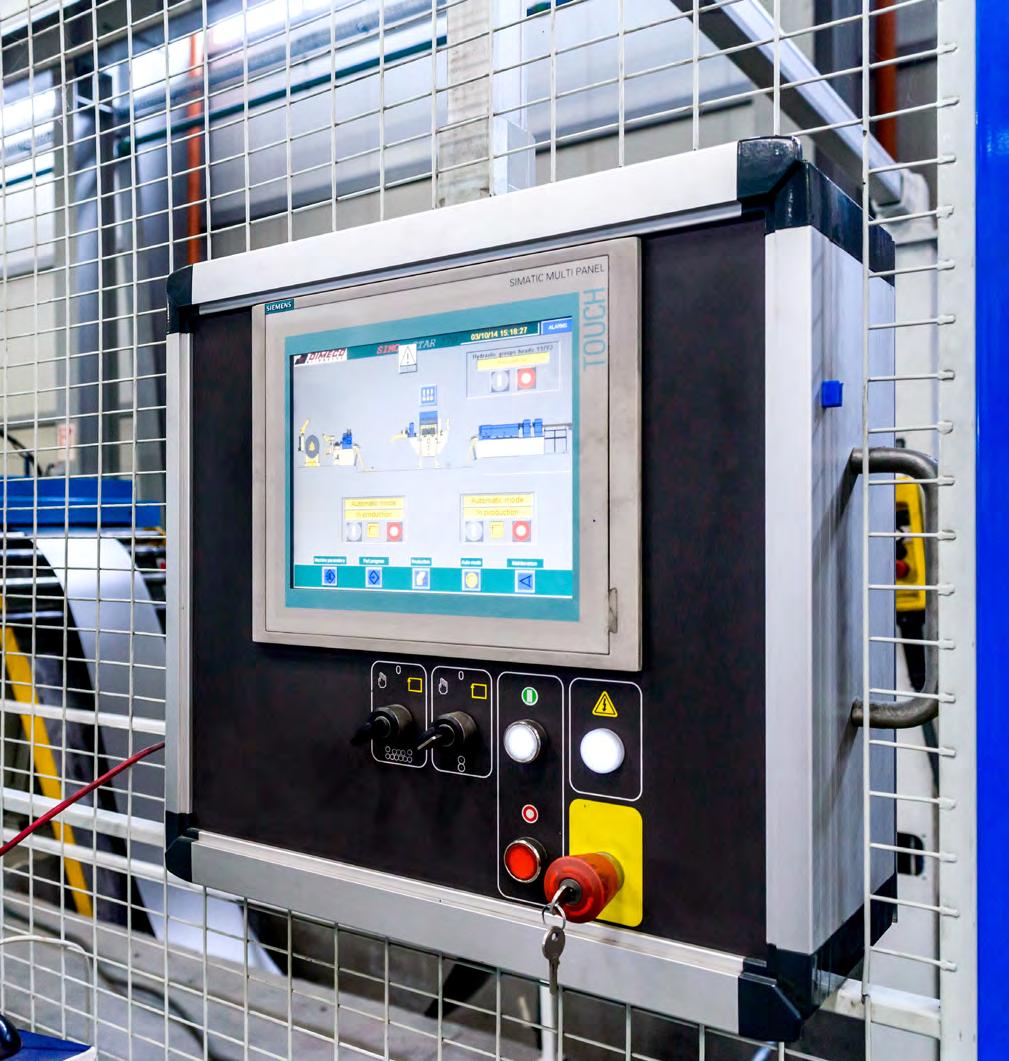

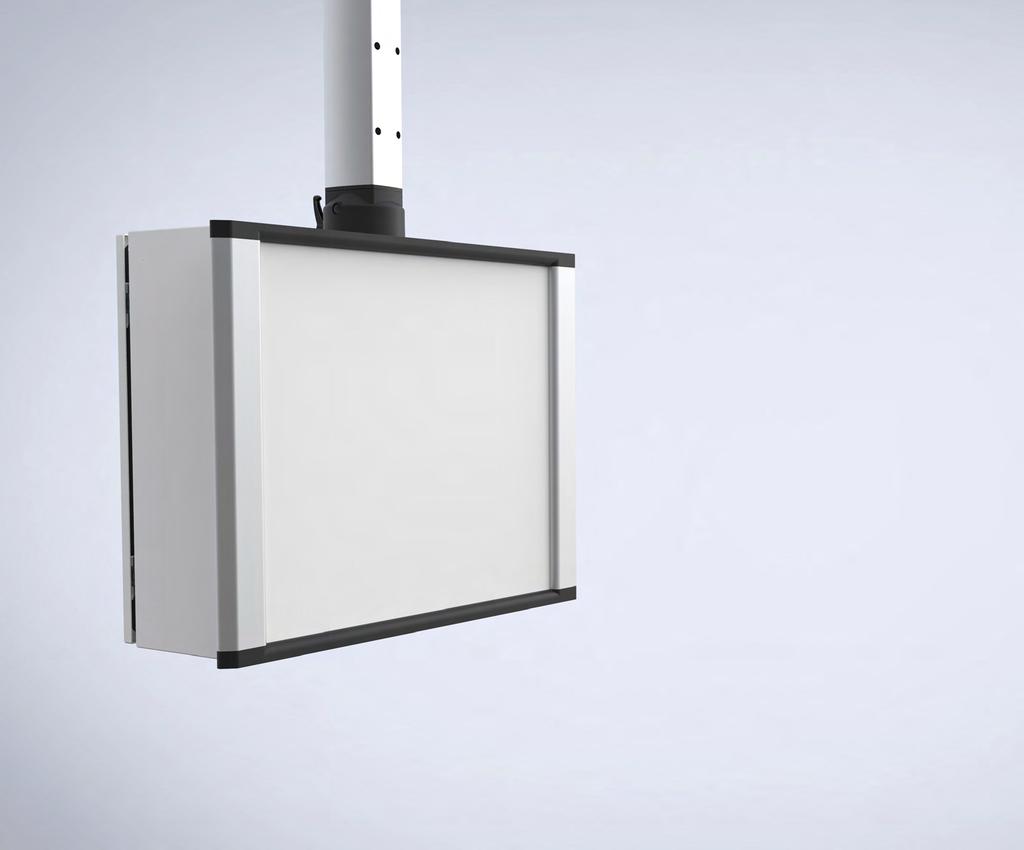

55 OICP, Kontrollpanel,, Kontrollpanel, OICP Styrutrustning Aluminium Kontrollpanel OICP IP Produktkatalog

56 0 Stomme: Al Mg Si05. Ryggplåt: Al Mg. Hörn: AlSI 12. Kapslingsklass: IP 65. Kapsling och ryggplåt: anodiserat aluminium. Hörn: RAL Godkännanden: CE, GOST. Erforderliga tillbehör: OIFP frontpanelen är inte inkluderad vid leverans. Beställning sker separat. Leverans: Kapsling, fastskruvad ryggplåt, monteringssats för frontpanel samt monteringsmatetiel. Besök vår webbplats 531

57 Dimensionstabell OICP IP 65 H B D Artikelnummer OICP OICP OICP OICP OICP OICP9520 Grepprofilerna på sidorna ökar kapslingens totalmått med 16,5 mm / profil. 532 Produktkatalog

58 Dimensionsritning OICP 0 Frontvy view Side Sidovy view W+33 B W-5 B D+ H H-5 H Toppvy view Detail Detaljvy view W B SCALE Skala 1 : 3 Besök vår webbplats 533

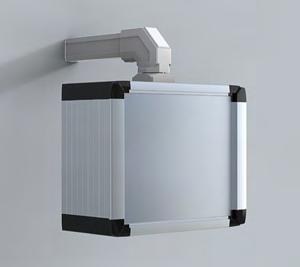

59 OIDES, Utbyggnadssektion, för kontrollpanel OICP, OIFP, Frontplatta, för kontrollpanel OICP,, Utbyggnadssektion, för kontrollpanel OICP, OIDES, Frontplatta, för kontrollpanel OICP, OIFP Styrutrustning Tillbehör OICP kapsling med utbyggnadsdörr, OIDES Kapslingsklass: Leveransförpackning: OICP kapsling med förmonterad utbyggnadsdörr. Ökar kapslingens djup med 55mm. Utbyggnadsdörr försedd med grepprofiler som ökar kapslingens totalmått med 16,5mm/profil. Kapsling och utbyggnadsdörr: Al Mg Si05. Ryggplåt: Al Mg. Hörn: Al Si12. IP65 Kapsling, utbyggnadsdörr och ryggplåt: anodiserat aluminium. Hörn: RAL7016. OICP kapsling med utbyggnadsdörr och ryggplåt, utvändiga gångjärn och lås. För kapsling H B D Artikelnummer OIDES OIDES OIDES OIDES OIDES OIDES9505 Frontpanel, OIFP Leveransförpackning: Frontpanel för komponenter, med skyddsfilm på en sida. 3mm aluminium. 1 st monteringsmaterial medföljer operatörspanel OICP. För kapsling H B h b Artikelnummer OIFP OIFP OIFP OIFP OIFP OIFP95 53 Produktkatalog

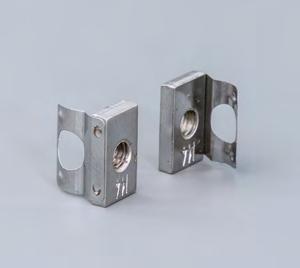

60 OISN, Muttrar, glidtyp, för OICP, OIKS, Fäste, för kontrollpaneler, OICP-anslutning, OICH, Handtag, för kontrollpanel OICP, OIPC, Frontplatta, för kontrollpanel OICP,, Muttrar, glidtyp, för OICP, OISN, Fäste, för kontrollpaneler, OICP-anslutning, OIKS, Handtag, för kontrollpanel OICP, OICH, Frontplatta, för kontrollpanel OICP, OIPC 0 Fjädermuttrar, OISN Leveransförpackning: Gänga M M5 Fjädermuttrar för enkel montering av komponenter utan att bearbetning krävs. 10 st Artikelnummer OISN0 OISN05 Tangentbordsstöd, OIKS Leveransförpackning: Tangentbordsstöd att monteras på operatörskapslingen. 10 lutning. Monteringsmaterial medföljer. Bearbetning krävs. Lackerad stålplåt. Rostfritt stål tillgängligt på förfrågan. RAL st med monteringsmaterial. Artikelnummer OIKS01 Styrhandtag, OICH Leveransförpackning: Handtag med ergonomisk design som gör det enkelt att manövrera panelen även med skyddshandskar. Bearbetning krävs. Aluminium. Anodiserad aluminium. 1 st B Artikelnummer 250 OICH OICH350 Sammankopplingssats, 120, OIPC Leveransförpackning: Robusta kopplingar för att koppla samman två OICP/OIDES operatörskapslingar. Bearbetning krävs. Aluminium. RAL st med monteringsmaterial. Artikelnummer OIPC01 Besök vår webbplats 535

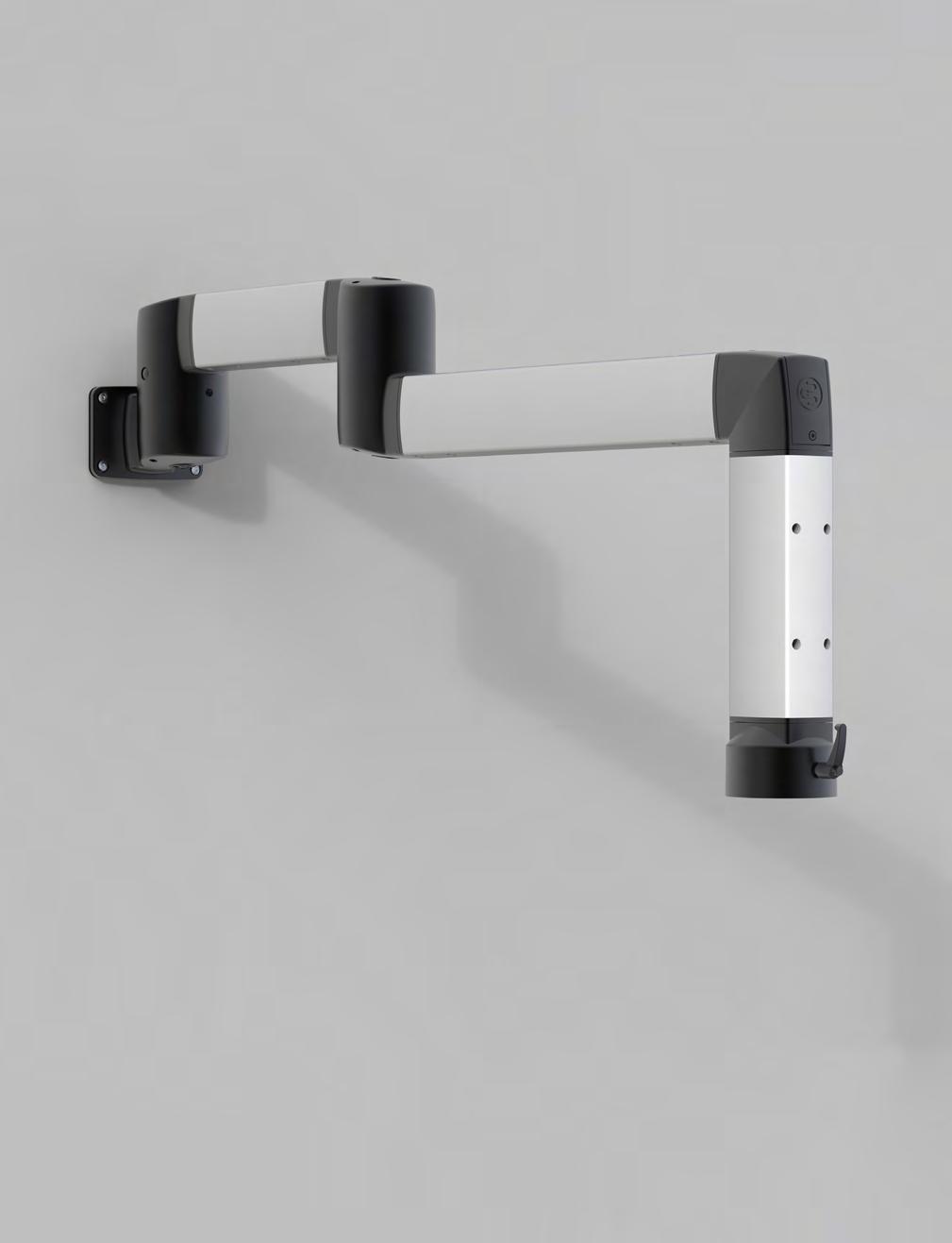

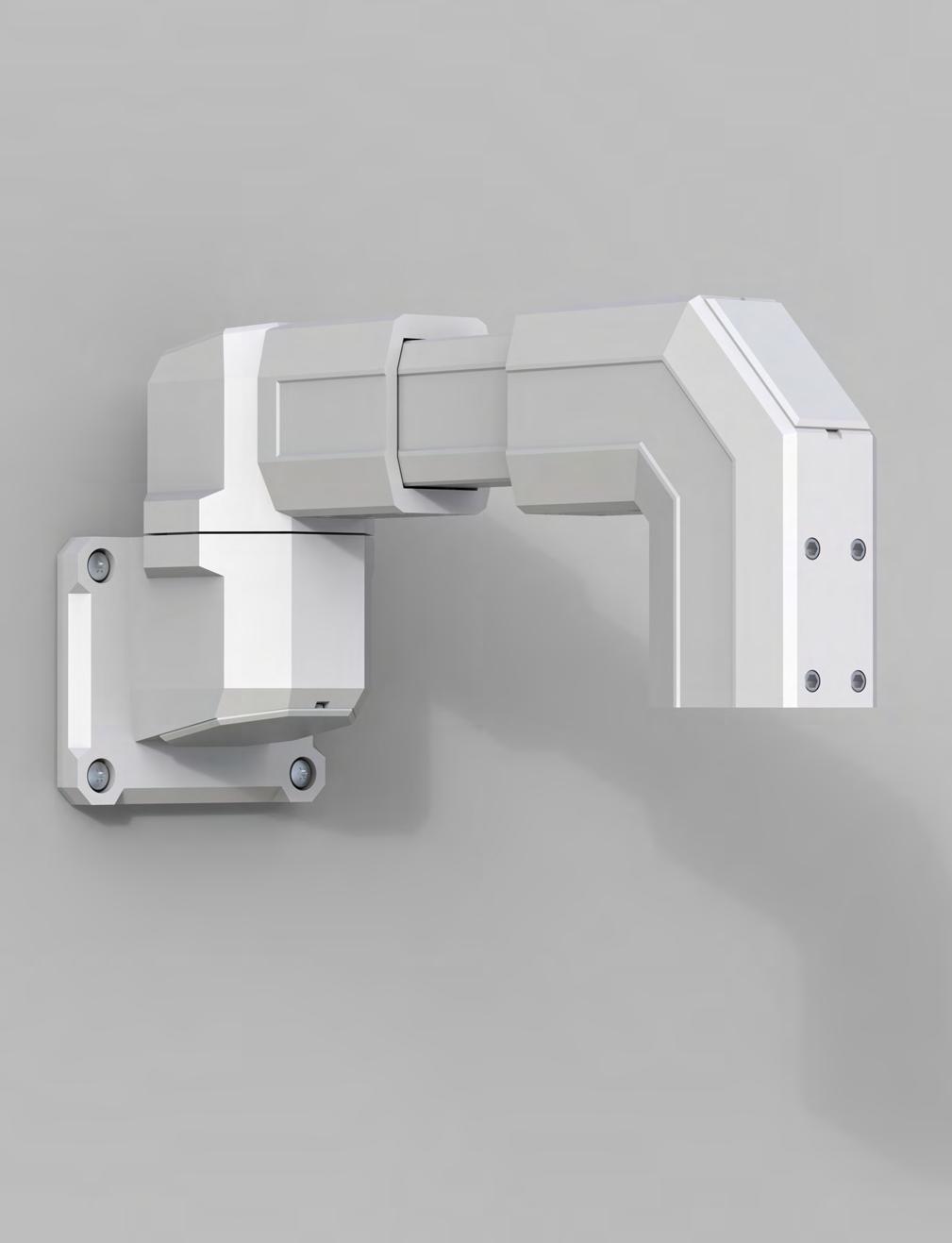

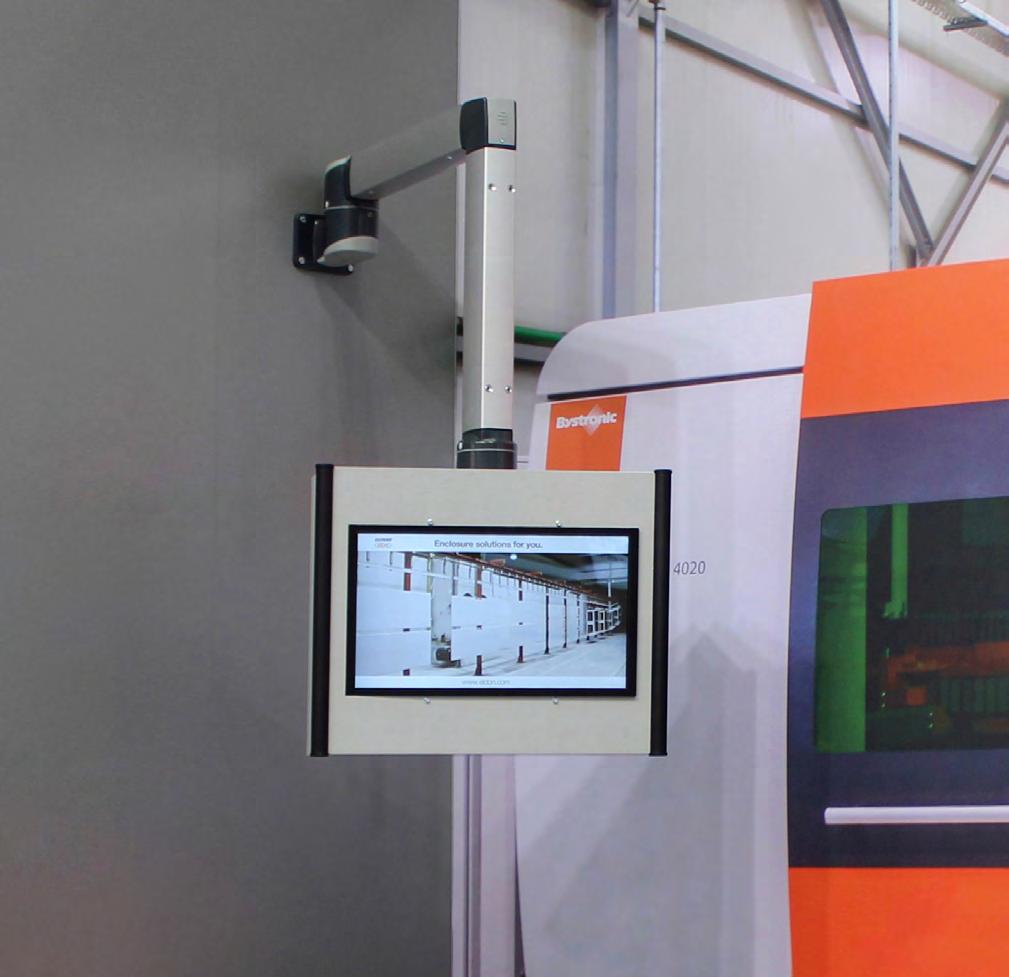

61 Bärarmssystem Bärarmar Vanliga användningsområden Bärarmssystem för lätt utrustning / Bärarmssystem för medeltung utrustning Maskintillverkare Processautomation Bärarmssystem för lätt utrustning byggs ihop av strängpressade aluminiumprofiler samt gjutna aluminiumkopplingar. Detta ger mångsidig konfiguration inom systemets belastningsdiagram vilket möjliggör anpassning till alla specifika behov. Bärarmssystem för medeltung utrustning byggs ihop av strängpressade och anodiserade aluminiumprofiler samt gjutna aluminiumkopplingar. Denna byggbara, kraftiga design gör det möjligt att använda tyngre manöverpaneler eller -skåp för att bygga samman längre armar, upp till 2 m. Applikation för maskintillverkare Maskintillverkare förväntar sig modern industriell design och enkel installation i kombination med välplanerad ergonomi för att bidra till maskinoperatörers uppgifter. För den stålprofi leringstillämpning som presenteras valde tillverkaren en kombination av Eldons bärarmssystem för lätt utrustning SASL plus manöverpanelen OICP av aluminium med skyddsklass IP 65 och aluminiumkapsling med enkel vägg som möjliggör en värmeavledning av industristandard som inte behöver någon ytterligare utluftsventilation. 536 Produktkatalog

62 0 Lättviktsprofiler i aluminium Anslutningsprofiler i lättviktig aluminium, som finns i bägge bärarmssystemen, förenklar installation och drift av det upphängda systemet och gör att tyngre komponenter kan användas i kontrollpanelen eller skåpet. Enmansinstallation Bärarmssystemet för medeltung utrustning kan enkelt installeras av en person, en funktion som håller nere monteringskostnaden. Justerbar uppriktning och vridmoment Enkel omjustering. Tack vare rörmonteringsskruvarna för justering och klämnivåskruvarna för vridmomentet kan detta utföras när som helst utan att systemet behöver demonteras. Elegant utseende Bärarmssystemet för medeltung utrustning har en modern, smart design med mjukt flödande övergångslinjer. Besök vår webbplats 537

63 SASL, Bärarm, lätt,, Bärarm, lätt, SASL Bärarmssystem Bärarmssystem i aluminium. SL SASL 538 Produktkatalog

64 N N 300 N N 250 N 200 N N N L 1 m 1,5 m 1. När SAIJ-komponent med vridbart mellanled inte används 2. När SAIJ-komponent med vridbart mellanled används 3. När slutna SAS-profiler används. När öppna SAS-profiler används Högsta belastningen för bärarmssystem SL, beror på armens längd och hur den är sammansatt. Högsta belastning (Kg) = N/9.81 VÄGGSEKTION SABW SABT SASJ SAWJV SAWJH VRIDBARA MELLANLED SAE SARE SAIJ SAAE COUPLING PROFILES SAC SAEC SAS Besök vår webbplats 539

65 SAS, Bärarm, lätt, sektionsprofil, SABW, Bärarm, lätt, bas- eller väggfläns, SABT SL, Bärarm, lätt, roterande bas- eller väggfläns,, Bärarm, lätt, sektionsprofil, SAS, Bärarm, lätt, bas- eller väggfläns, SABW, Bärarm, lätt, roterande bas- eller väggfläns, SABT SL Bärarmssystem Tillbehör Bärarmsprofil i aluminium. SL, SAS Vikt: Leverans: Bärarmsprofiler finns tillgängliga med öppen profil (för enkel kabeldragnig) eller stängd. Täcklisten till den öppna profilen kan enkelt tas bort och monteras tillbaka. Strängsprutad aluminiumprofil. Täcklist till öppen profil tillverkad i EPDMplast. Stängd profil 3,5kg/m. Öppen profil 3,76kg/m. Anodiserad aluminium, liknande RAL9006. Täcklist till öppen profil, liknande RAL st H B Längd Kat.nr. Sluten profil Kat.nr. Öppen profil SAS025CSL SAS025OSL SAS050CSL SAS050OSL SAS100CSL SAS100OSL SAS200CSL SAS200OSL Fäste, horisontal/vertikal, fast. SL, SABW Leverans: Fast infästning för SL-systemet. Vertikal/horisontal infästning (vinkelrät anslutning). Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SABW1SL Fäste, horisontal, vridbar. SL, SABT Leverans: Vridbar infästning för SL-systemet, kan vridas 300 med stopp. Horisontal infästning (vinkelrät anslutning). Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SABT1SL 50 Produktkatalog

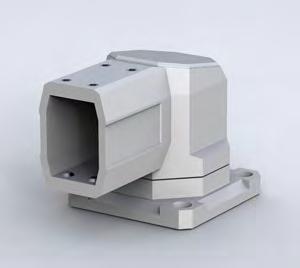

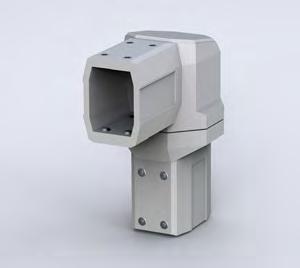

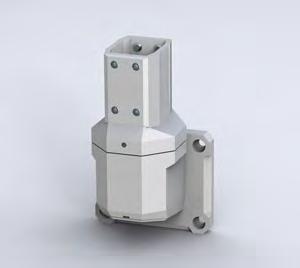

66 SASJ, Bärarm, lätt, installationsled, SAWJV, Bärarm, lätt, väggled med vertikalt uttag, SAWJH, Bärarm, lätt, väggled med horisontellt uttag, Bärarm, lätt, installationsled, SASJ, Bärarm, lätt, väggled med vertikalt uttag, SAWJV Bärarm, lätt, väggled med horisontellt uttag, SAWJH 0 Fäste, horisontal, vridbar. SL, SASJ Leverans: Vridbar infästning för SL-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med snäppfäste. Horisontal infästning (parallell anslutning). Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SASJ1SL Fäste, vertikal, vridbar. SL, SAWJV Leverans: Vridbar infästning för SL-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med snäppfäste. Vertikal infästning (parallel anslutning). Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SAWJV1SL Fäste, vertikal, vridbar. SL, SAWJH Leverans: Vridbar infästning för SL-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med snäppfäste. Vertikal infästning (vinkelrät anslutning). Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SAWJH1SL Besök vår webbplats 51

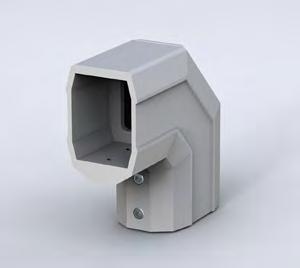

67 SAE, Bärarm, lätt, vinkel, SARE, Bärarm, lätt, förstärkt vinkel, SAAE, Bärarm, lätt, roterande vinkel,, Bärarm, lätt, vinkel, SAE, Bärarm, lätt, förstärkt vinkel, SARE, Bärarm, lätt, roterande vinkel, SAAE Bärarmssystem Tillbehör Vinkel 90. SL, SAE Leverans: 90 vinkel för SL-systemet. Kabelåtkomst via täckbricka med snäppfäste. Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SAE1SL Vinkel 90, förstärkt. SL, SARE Leverans: 90 förstärkt vinkel för SL-systemet. Kabelåtkomst via täckbricka med snäppfäste. Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SARE1SL Led 90, vridbar. SL, SAAE Leverans: Vridbar led, vinklat 90 (vertikalt > horisontalt) för SL-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med snäppfäste. Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SAAE1SL 52 Produktkatalog

68 SAIJ, Bärarm, lätt, vridbar mellanled, SAC, Bärarm, lätt, koppling, SAEC, Bärarm, lätt, vinkelkoppling,, Bärarm, lätt, vridbar mellanled, SAIJ, Bärarm, lätt, koppling, SAC, Bärarm, lätt, vinkelkoppling, SAEC 0 Mellanled. SL, SAIJ Leverans: Mellanled för SL-systemet, kan vridas 360 med stopp. Kabelåtkomst via täckbricka med snäppfäste. Rak. Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SAIJ1SL Kapslingsfäste, vridbar. SL, SAC Vridbart kapslingsfäste för SL-systemet, kan vridas 300 med stopp. Horisontal infästning (vinkelrät anslutning). Aluminium. RAL7035. Leverans: 1 st med packningar och monteringsmaterial. Artikelnummer SAC1SL Kapslingsfäste 90, vridbar. SL, SAEC Leverans: Vridbart kapslingsfäste, vinklat 90 för SL-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med snäppfäste. Horisontal infästning (parallell anslutning). Aluminium. RAL st med packningar och monteringsmaterial. Artikelnummer SAEC1SL Besök vår webbplats 53

69 SASM, Bärarm, medium, sektionsprofil,, Bärarm, medium, sektionsprofil, SASM Bärarmssystem Bärarmssystem i aluminium. SM (System Medium) SASM 5 Produktkatalog

70 N N 500 N N L 00 N 00 N 300 N N 200 N N m 1 m 1,5 m 2 m 1. När SAIJ SM-komponent med vridbart mellanled inte används 2. När SAIJ SM-komponent med vridbart mellanled används 3. When SABT SM or SABW SM, SAE SM and SAAE SM components are used. Högsta belastningen för bärarmssystem SM, beror på armens längd och hur den är sammansatt. Högsta belastning (Kg) = N/9.81 VÄGGSEKTION SABW SM SABT SM SASJ SM SAWJV SM SAWJH SM VRIDBARA MELLANLED SAE SM SAIJ SM SAAE SM COUPLING PROFILES SAC SM SAEC SM SAS SM Besök vår webbplats 55

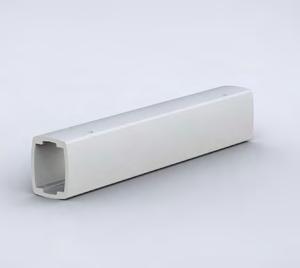

71 SAS SM, Bärarm, medium, bärarm, sektionsprofil, SABW SM, Bärarm, medium, bas- eller väggfäste, SABT SM, Bärarm, medium, roterande bas- eller väggfläns,, Bärarm, medium, bärarm, sektionsprofil, SAS SM, Bärarm, medium, bas- eller väggfäste, SABW SM, Bärarm, medium, roterande bas- eller väggfläns, SABT SM Bärarmssystem Tillbehör Bärarmsprofil i aluminium. SM, SAS SM Vikt: Leverans: Aluminiumprofil (bearbetad i ändarna). Strängsprutad aluminiumprofil. 5kg/m Anodiserad aluminium, naturell (silver) 1 st. Andra längder på förfrågan. För kapsling H B Längd Artikelnummer SAS025CSM 500 SAS050CSM 1000 SAS100CSM 1500 SAS150CSM 2000 SAS200CSM Fäste, horisontal/vertikal, fast. SM, SABW SM Leveransförpackning: Fast infästning för SM-systemet. Vertikal/horisontal infästning (vinkelrät anslutning). Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SABW1SM Fäste, horisontal, vridbar. SM, SABT SM Leverans: Vridbar infästning för SM-systemet, kan vridas 300 med stopp. Horisontal infästning (vinkelrät anslutning). Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SABT1SM 56 Produktkatalog

72 SASJ SM, Bärarm, medium, installationsled, SAWJV SM, Bärarm, medium, väggled med vertikalt uttag, SAWJH SM, Bärarm, medium, väggled med horisontellt uttag,, Bärarm, medium, installationsled, SASJ SM, Bärarm, medium, väggled med vertikalt uttag, SAWJV SM, Bärarm, medium, väggled med horisontellt uttag, SAWJH SM 0 Fäste, horisontal, vridbar. SM, SASJ SM Leverans: Vridbar infästning för SM-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med skruvfastsättning. Horisontal infästning (parallell anslutning). Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SASJ1SM Fäste, vertikal, vridbar. SM, SAWJV SM Leverans: Vridbar infästning för SM-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med skruvfastsättning. Vertikal infästning (parallel anslutning). Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SAWJV1SM Fäste, vertikal, vridbar. SM, SAWJH SM Leverans: Vridbar infästning för SM-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med skruvfastsättning. Vertikal infästning (vinkelrät anslutning). Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SAWJH1SM Besök vår webbplats 57

73 SAE SM, Bärarm, medium, vinkel, SAAE SM, Bärarm, medium, roterande vinkel,, Bärarm, medium, vinkel, SAE SM, Bärarm, medium, roterande vinkel, SAAE SM Bärarmssystem Tillbehör Vinkel 90. SM, SAE SM Leverans: 90 vinkel för SM-systemet. Kabelåtkomst via täckbricka med skruvfastsättning. Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SAE1SM Led 90, vridbar. SM, SAAE SM Leverans: Vridbar led, vinklat 90 (vertikalt > horisontalt) för SM-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med skruvfastsättning. Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SAAE1SM 58 Produktkatalog

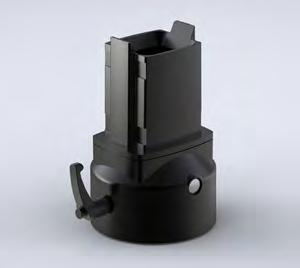

74 SAIJ SM, Bärarm, medium, vridbar mellanled, SAC SM, Bärarm, medium, koppling, SAEC SM, Bärarm, medium, vinkelkoppling,, Bärarm, medium, vridbar mellanled, SAIJ SM, Bärarm, medium, koppling, SAC SM, Bärarm, medium, vinkelkoppling, SAEC SM 0 Mellanled. SM, SAIJ SM Leverans: Mellanled för SM-systemet, kan vridas 360 med stopp. Kabelåtkomst via täckbricka med skruvfastsättning. Rak. Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SAIJ1SM Kapslingsfäste, vridbar. SM, SAC SM Leverans: Vridbart kapslingsfäste för SM-systemet, kan vridas 300 med stopp. Horisontal infästning (vinkelrät anslutning). Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SAC1SM Kapslingsfäste 90, vridbar. SM, SAEC SM Leverans: Vridbart kapslingsfäste, vinklat 90 för SM-systemet, kan vridas 300 med stopp. Kabelåtkomst via täckbricka med skruvfastsättning. Horisontal infästning (parallell anslutning). Aluminium. RAL7016 (antracitgrå) 1 st med packningar och monteringsmaterial. Artikelnummer SAEC1SM Besök vår webbplats 59
