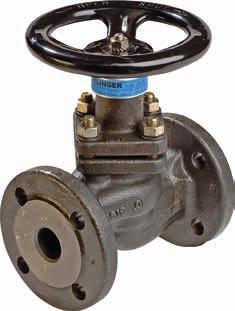

1 Bruksanvisning Uppdaterad Kolvslidventiler VM 1703 typ KVSN VM 1712 DN typ KVN VIII VM 1715 typ KVNXc Ventim Ventil & Instrument AB Flygplatsvägen Kalmar

2 Innehållsförteckning Introduktion...3 Anslutningar...3 Detaljlista...4 Förvaring...4 Installation... 5 Åtdragningsmoment...6 Drift... 6 Riskfaktorer...7 Underhåll...7 Ihopsättning av ventil...8 Montageritningar...9 Måttuppgifter reservdelar...10 Reglerutförande KVRKN Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

3 Introduktion Vid skador orsakade av felaktig installation, eller underlåtenhet att följa instruktionerna i bruksanvisningen, gäller inga garantier och Ventim frånsäger sig allt ansvar för kolvslidventilens funktion och tillförlitlighet. Anslutningar VM 1703 DN 15-50, typ KVSN Stumsvetsändar Typ KVSN G 1/2" - 2" Muffsvetsändar Typ KVMN Gänga R 1/2" - 2" BSP Gänga 1/2" - 2" NPT VM 1712 DN 15-50, typ KVN VIII Flänsar i stål VM 1715 DN 15-50, typ KVNXc Flänsar i s<syrafast stål 3 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

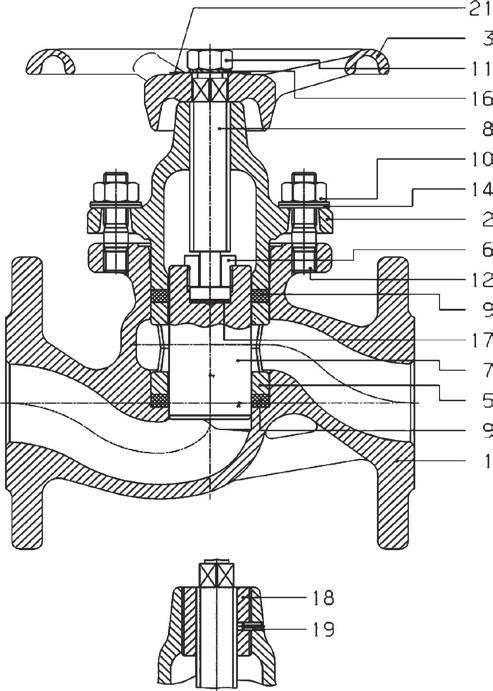

4 Detaljlista 1 Hus 2 Överdel 3 Ratt 5 Lanterna 6 Gängat låselement 7 Kolv 8 Spindel 9 Tätningsring KX-GT 10 Sexkantsmutter 11 Sexkantsmutter 12 Pinnbult 14 Tallriksfjäder 16 Låsbricka 17 Bricka 18 Gängad bussning 19 Låspinne 21 Typskylt Förvaring Ventiler och reservdelar skall förvaras i torra utrymmen. Komplett monterade ventiler skall förvaras i leveransutförande, d.v.s. i STÄNGT läge och anslutningsändarna pluggade. Reservdelar till ventilerna skall behandlas varsamt och förvaras i originalpackning under all förrådsläggning och hantering. Temperaturen i förrådsutrymmet skall hållas mellan -20 C och +50 C och snabba temperaturväxlingar (som kan orsaka kondens och transpiration) skall undvikas. För att undvika förväxling, bör alla förrådslagda delar märkas med beteckning enligt leverantörens följesedel och placeras på anvisad plats. I de fall omslag eller krypfilm används, skall åtgärder vidtagas för att förhindra kondensbildning inuti omslagen. Skyddande åtgärder rekommenderas även vid förvaring i dammiga utrymmen. Drifts- och skötselinstruktioner levereras med produkten och skall förvaras tillsammans med produkten så att viktig information och dokument följer produkten. Tillhörande dokument identifierar reservdelar. Skador orsakade av bristfällig förvaring friskriver Ventim från allt ansvar beträffande garantiåtagande eller produktens tillförlitlighet. 4 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

5 Installation Kolvslidventiler kan installeras i valfritt läge i rörledningen. Dock bör flödesriktningen beaktas (indikerad med en riktningspil på ventilhuset). Tänk på att skyddskåpor på vardera anslutningsändan måste tas bort innan installation. * Kolvslidventiler uppvisar vid stängning samma effekt som kolvpumpar. Det kan resultera i * ett ökat tryck på inloppssidan vid installation med flödesriktningspilen i flödesriktningen. Vid installationer med kolvpumpar och backventiler bör man därför installera kolvslidventiler med riktningspilen i motsatt flödesriktning, Se Figur 1. Figur 1: Flödesriktning vid installation av kolvpumpar och backventiler. 5 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

6 Kolvslidventiler med tätningsringar av KX-GT kräver inget kontinuerligt underhåll efter driftsättning, eftersom dessa tätningsringar till skillnad mot konventionella, mjuka ventiltätningar inte flyter eller kalvar. Kolvslidventiler har mycket hög hållfasthet men det är viktigt att anslutande rörändar eller flänsar är monterade med axiell precision och parallellitet för att undvika spänningar i materialet. Bygglängden för kolvslidventiler med svetsändar är anpassad för insvetsning utan demontage av ventilen (skall monteras i STÄNGT läge). Dock rekommenderas kontroll av temperaturutvecklingen i ventilringsarean under svetsningen så att inte tätningsringarna tar skada (gäller kolvslidventiler för muffsvetsning). * Vid isolering av ventil och rörledning bör isoleringen inte vara tjockare än * anslutningsflänsens yttermått, för att säkerställa åtkomlighet till överdelens muttrar (pos. 10). Vid underhåll av ventilen kan ventilhuset vara kvar i rörledningen och isoleringen behöver därför inte demonteras. Åtdragningsmoment Värdena i tabellen nedan är ungefärliga och avser smorda skruvar och muttrar. Efter lång tids användning och slitna tätningsytor, eller vid läckage av gasformigt medium vid höga tryck, kan värdena ökas med maximalt 40%. Dimension DN 10/ Pinnbult dimension M 10x30 M 10x30 M 10x30 M 12x35 M 12x35 M 12x35 Antal pinnbultar Nm KX-GT ,5 17 Drift Kolvslidventiler skall stänga medsols och öppna motsols. Vid stängning skall ratten vridas till sitt ändläge vid kontakt med ventilens överdel. Till skillnad mot kägelventiler behöver kolvslidventiler ingen extra tätningskraft utan på grund av sin konstruktion tätar ventilen innan ändläget är uppnått. För att skydda tätningsringarna skall kolvslidventiler dock alltid stängas till sitt ändläge. Detta gäller dock inte för kolvslidventiler i reglerutförande. Kapacitetsvärden för olika reglerpositioner erhålls från Ventim på begäran. Vid eventuellt läckage, kontrollera åtdragningsmomenten på överdelens muttrar (pos. 10) enligt tabell på sidan 4 och drag åt om nödvändigt. Detta skall göras med ventilen i STÄNGT läge. 6 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

7 Riskfaktorer I rörsystem med inkompressibla media kan kolvslidventiler orsaka tryckförändringar i avtätade delar av systemet. Detta bör uppmärksammas redan i projekteringsstadiet och kan undvikas genom val av lämplig installationsposition, Se Figur 1 sidan 5. Kolvslidventiler har speciellt goda tätningsegenskaper och temperaturväxlingar kan därför orsaka tryckstegring i processmedia som är instängt mellan två ventiler. Denna tryckstegring kan t.o.m. överskrida ventilens tryckklass. I sådana applikationer är det nödvändigt att installera lämpligt expansionskärl för volymkompensation. Kontrollera alltid ventilens arbetsområde avseende såväl tryck som temperatur samt materialets anpassning till aktuellt processmedia. Det är viktigt att alltid använda korrekta åtdragningsmoment för överdelens muttrar, se Tabell sidan 5. Lossa aldrig dessa skruvar vid trycksatt ventil! Tryckslag överstigande 1,5 x ventilens tryckklass måste undvikas. Om spindelns gänga skulle bli så sliten att dess stabilitet verkar avta, måste ventilen avlastas och nödvändigt underhåll utföras. Ventiler av gjutjärn är speciellt känsliga för sprödbrott och slag. Detta bör man tänka på vid val av material i sin applikation. Underhåll Kolvslidventiler är enkla att renovera. Ventilen behöver inte demonteras från rörledningen, men röret måste vara tryckavlastat och tömt. Vi rekommenderar följande procedur för isärtagning av ventilen: 1. Tryckavlasta och töm rörledningen. 2. Ställ ventilen i läge fullt öppen. 3. Lossa och gänga ur överdelens muttrar (pos. 10). 4. Vrid ratten (pos. 3) medurs (mot stängt läge) varvid överdelen stiger uppåt. 5. Vrid lätt upp överdelen (pos. 2) utan att flänsen lämnar pinnbulten (pos. 12) och vrid därefter ratten motsols (mot öppet läge) tills kolven (pos. 7) helt går fritt från tätningsringen (pos. 9), Se Figur 1 sidan Lyft av överdelen tillsammans med ratt och det kompletta spindel/kolvpaketet. 7. Ta ur den övre tätningsringen (pos. 9) och lanternan med hjälp av utdragningsverktyg, Se Figur 3 sidan 9. Se noga till att inte skada ventilhusets genomlopp. 8. Ta ur nedre tätningsringen med utdragningskrok, Se Figur 4 sidan 9. Se noga till att inte skada ventilhusets genomlopp. 9. Rengör ventilhuset invändigt och tätningsringarna, om nödvändigt med fint slippapper. OBS! Ej sandblästring! 7 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

8 Ihopsättning av ventil Montera den nedre tätningsringen med hjälp av monteringsverktyget, Se Figur 3 sidan 8. Använd inte smörjolja eller fett. Montera den rengjorda lanternan. Vid montage av lanternan, se till att flödet har fri väg på utloppssidan (för optimal kapacitet). Montera den övre tätningsringen med hjälp av monteringsverktyget. * Det * är viktigt att tätningsringarna monteras korrekt i ventilhuset genom att använda monteringsverktyget. Varje gång ventilen renoveras, kontrollera att kolv/spindel/överdel-montaget fungerar som det ska. Kontrollen ska omfatta:»» Att ytorna på kolv och axel är fina och oskadade.»» Att spindeländen rör sig fritt i det gängade låselementet.»» Att spindelns trapetsgänga inte är för sliten.»» Att det inte är glapp mellan spindeln och den gängade bussningen. Behövs inget utbyte av ovanstående komponenter, smörjes trapetsgängan och överdelens genomföring med lämpligt smörjmedel, exempelvis Metaflux smörjande metallpasta innan slutmontering av ventilen. Om någon del behöver bytas, gör följande: 1. Lossa på handtagsmuttern (pos. 11). 2. Gänga loss spindeln ur överdelen (pos. 2). 3. Sätt kolven (pos. 7) i ett skruvstäd. Obs! Mjuka käftar på verktyget! 4. Gänga ur det tvådelade låselementet. Obs! Vänstergängat. 8 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

9 Om överdelen är utrustad med en gängad bussning (pos. 18), gör följande: 1. Slå ur låspinnen (pos. 19) ur överdelen (inåt). 2. Sätt överdelen i ett skruvstäd och gänga ur bussningen med hjälp av spindeln och ratten. 3. Gänga i den nya bussningen och slå i låspinnen. Vid byte av delar i trimmet, rekommenderas samtidigt byte av spindel och bussning. 4. Montera spindeln i kolven efter ordentlig smörjning av spindeländen med lämpligt smörjmedel, t.ex. Metaflux smörjande metallpasta Montera spindeln i överdelen och sätt på handratten. Smörj överdelens genomföring och spindeln med lämpligt smörjmedel, t.ex. Metaflux smörjande metallpasta Montage av överdelen på ventilhuset 1. Gänga fast det kompletta spindel/kolvpaketet i överdelen. 2. Placera överdelen mot ventilhuset och dra skruvarna några varv. 3. Stäng nu ventilen helt och öppna därefter igen, varvid överdelen dras helt intill ventilhuset 4. Drag åt överdelens skruvar. 5. Stäng ventilen helt (ratten medurs). 6. Drag överdelens skruvar diagonalt enligt tabell på sidan 6. Montageritningar Figur 2 Figur 3 Figur 4 Figur 5 9 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

10 Måttuppgifter reservdelar Övre och undre tätningsring KX-GT Dimension DN 10/ D 23, d I 8 9,3 10,6 14,6 14,6 16 Gängad bussning DN VIII, Xc Dimension DN D M 34x1,5 M 34x1,5 d Tr 20x4 Tr 22x5 I Kolv-/spindelsats Dimension DN 10/ L I SW 8 8 9, ,5 14 Tr 14x4 14x4 16x4 20x4 20x4 22x5 D Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

11 Reglerutförande KVRKN Kolvslidventil för reglering är utrustad med en reglerkolv som ger ett nästan linjärt flöde genom ventilen vilket innebär att ventilen erbjuder goda regleregenskaper. Tätningssystemet motsvarar standardventilen och så även stängningsfunktionen. Vid ombyggnad till reglerutförande, följ alltid instruktionerna i denna bruksanvisning. Standardkolven skall bytas mot en reglerkolv. Ventilen monteras och demonteras enligt instruktionerna för standard avstängningsventil i tidigare avsnitt i denna bruksanvisning. Förvaring, hantering, montage- och driftsinstruktioner enligt tidigare avsnitt i denna bruksanvisning Egna anteckningar 11 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se
