Banddrivna grävmaskiner och hjulburna grävmaskiner

Transkript

1 anddrivna grävmaskiner och hjulburna grävmaskiner

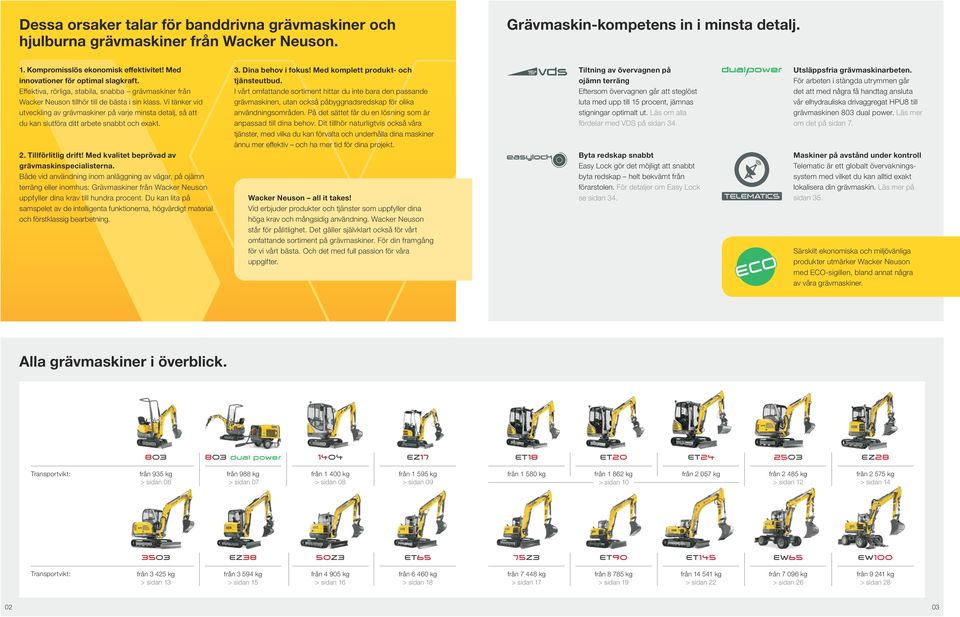

2 Dessa orsaker talar för banddrivna grävmaskiner och hjulburna grävmaskiner från Wacker Neuson. Grävmaskin-kompetens in i minsta detalj. 1. Kompromisslös ekonomisk effektivitet! Med innovationer för optimal slagkraft. Effektiva, rörliga, stabila, snabba grävmaskiner från Wacker Neuson tillhör till de bästa i sin klass. Vi tänker vid utveckling av grävmaskiner på varje minsta detalj, så att du kan slutföra ditt arbete snabbt och exakt. 2. Tillförlitlig drift! Med kvalitet beprövad av grävmaskinspecialisterna. åde vid användning inom anläggning av vägar, på ojämn terräng eller inomhus: Grävmaskiner från Wacker Neuson uppfyller dina krav till hundra procent. Du kan lita på samspelet av de intelligenta funktionerna, högvärdigt material och förstklassig bearbetning. 3. Dina behov i fokus! Med komplett produkt- och tjänsteutbud. I vårt omfattande sortiment hittar du inte bara den passande grävmaskinen, utan också påbyggnadsredskap för olika användningsområden. På det sättet får du en lösning som är anpassad till dina behov. Dit tillhör naturligtvis också våra tjänster, med vilka du kan förvalta och underhålla dina maskiner ännu mer effektiv och ha mer tid för dina projekt. Wacker Neuson all it takes! Vid erbjuder produkter och tjänster som uppfyller dina höga krav och mångsidig användning. Wacker Neuson står för pålitlighet. Det gäller självklart också för vårt omfattande sortiment på grävmaskiner. För din framgång för vi vårt bästa. Och det med full passion för våra uppgifter. Tiltning av övervagnen på ojämn terräng Eftersom övervagnen går att steglöst luta med upp till 15 procent, jämnas stigningar optimalt ut. Läs om alla fördelar med VDS på sidan 34. yta redskap snabbt Easy Lock gör det möjligt att snabbt byta redskap helt bekvämt från förarstolen. För detaljer om Easy Lock se sidan 34. Utsläppsfria grävmaskinarbeten. För arbeten i stängda utryen går det att med några få handtag ansluta vår elhydrauliska drivaggregat HPU8 till grävmaskinen 803 dual power. Läs mer om det på sidan 7. Maskiner på avstånd under kontroll Telematic är ett globalt övervakningssystem med vilket du kan alltid exakt lokalisera din grävmaskin. Läs mer på sidan 35. Särskilt ekonomiska och miljövänliga produkter utmärker Wacker Neuson med ECO-sigillen, bland annat några av våra grävmaskiner. Alla grävmaskiner i överblick dual power 1404 EZ17 ET18 ET20 ET EZ28 Transportvikt: från 935 kg > sidan 06 från 988 kg > sidan 07 från kg > sidan 08 från kg > sidan 09 från kg från kg > sidan 10 från kg från kg > sidan 12 från kg > sidan EZ38 50Z3 ET65 75Z3 ET90 ET145 EW65 EW100 Transportvikt: från kg > sidan 13 från kg > sidan 15 från kg > sidan 16 från kg > sidan 18 från kg > sidan 17 från kg > sidan 19 från kg > sidan 22 från kg > sidan 26 från kg > sidan

3 För varje arbetsområde en passande lösning Optimalt anpassad: rythaare i Wacker Neuson-kvalitet. Med banddrivna grävmaskiner och mobila grävmaskiner från Wacker Neuson är du bäst utrustad för varje användningsområde. Tack vare de innovativa funktionerna, genomtänkta detaljerna och olika redskap, uppfyller grävmaskinerna varje behov. Zero Tail-grävmaskin: optimal för arbete vid vägkanten. Om det finns lite plats är 803 som den minsta banddrivna grävmaskinen från Wacker Neuson idealisk. Upp till 5 hydraulkretsar för användning av effektiv redskap. Kompakta mått och kraftfull som en 2,5-ton maskin: ET24. Väldigt stabil vid varje användning. Upp till 40 km/h och därmed världens snabbaste hjulburna grävmaskinen: EW

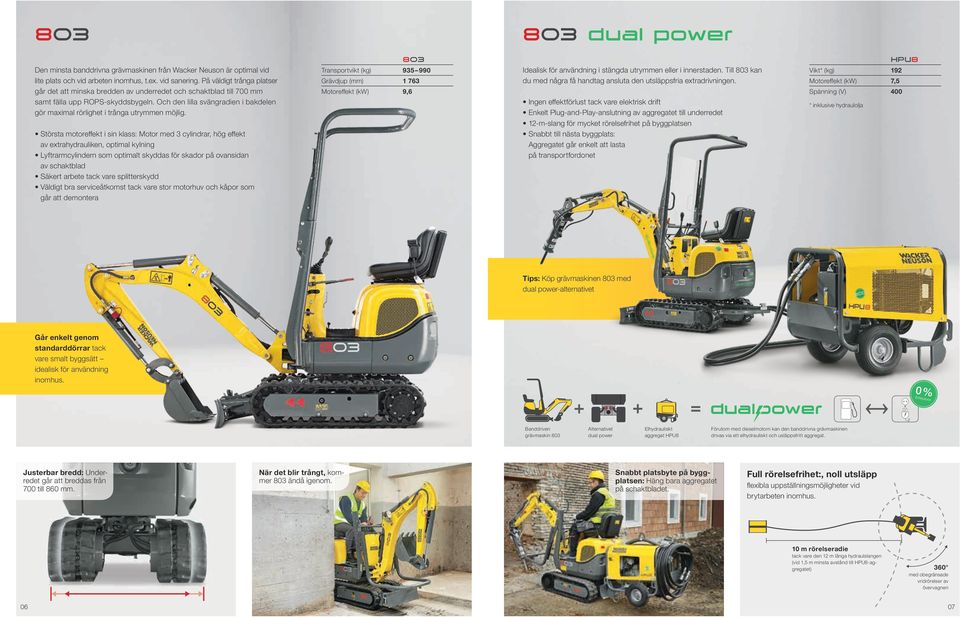

4 dual power Den minsta banddrivna grävmaskinen från Wacker Neuson är optimal vid lite plats och vid arbeten inomhus, t.ex. vid sanering. På väldigt trånga platser går det att minska bredden av underredet och schaktblad till 700 samt fälla upp ROPS-skyddsbygeln. Och den lilla svängradien i bakdelen gör maximal rörlighet i trånga utryen möjlig. Största motoreffekt i sin klass: Motor med 3 cylindrar, hög effekt av extrahydrauliken, optimal kylning Lyftrarmcylindern som optimalt skyddas för skador på ovansidan av schaktblad Säkert arbete tack vare splitterskydd Väldigt bra serviceåtkomst tack vare stor motorhuv och kåpor som går att demontera 803 Transportvikt (kg) Grävdjup () Motoreffekt (kw) 9,6 Idealisk för användning i stängda utryen eller i innerstaden. Till 803 kan du med några få handtag ansluta den utsläppsfria extradrivningen. Ingen effektförlust tack vare elektrisk drift Enkelt Plug-and-Play-anslutning av aggregatet till underredet 12-m-slang för mycket rörelsefrihet på byggplatsen Snabbt till nästa byggplats: Aggregatet går enkelt att lasta på transportfordonet HPU8 Vikt* (kg) 192 Motoreffekt (kw) 7,5 Spänning (V) 400 * inklusive hydraulolja Tips: Köp grävmaskinen 803 med dual power-alternativet Går enkelt genom standarddörrar tack vare smalt byggsätt idealisk för användning inomhus. 0% Emissions anddriven grävmaskin 803 Alternativet dual power Elhydrauliskt aggregat HPU8 Förutom med dieselmotorn kan den banddrivna grävmaskinen drivas via ett elhydrauliskt och usläppsfritt aggregat. Justerbar bredd: Underredet går att breddas från 700 till 860. När det blir trångt, koer 803 ändå igenom. Snabbt platsbyte på byggplatsen: Häng bara aggregatet på schaktbladet. Full rörelsefrihet:, noll utsläpp flexibla uppställningsmöjligheter vid brytarbeten inomhus. 10 m rörelseradie tack vare den 12 m långa hydraulslangen (vid 1,5 m minsta avstånd till HPU8-aggregatet) 360 med obegränsade vridrörelser av övervagnen 06 07

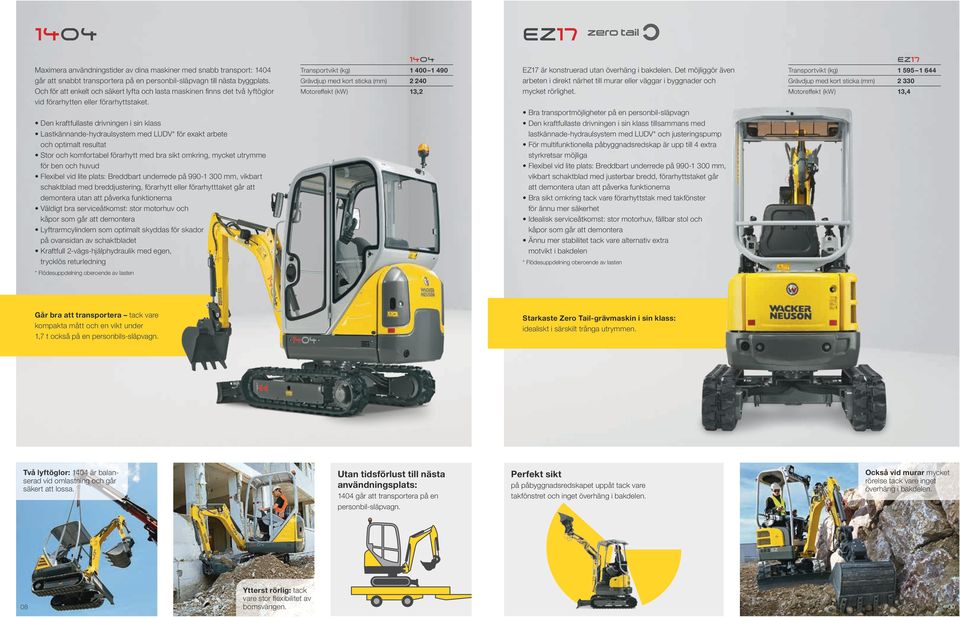

5 1404 EZ17 Maximera användningstider av dina maskiner med snabb transport: 1404 går att snabbt transportera på en personbil-släpvagn till nästa byggplats. Och för att enkelt och säkert lyfta och lasta maskinen finns det två lyftöglor vid förarhytten eller förarhyttstaket. Den kraftfullaste drivningen i sin klass Lastkännande-hydraulsystem med LUDV* för exakt arbete och optimalt resultat Stor och komfortabel förarhytt med bra sikt omkring, mycket utrye för ben och huvud Flexibel vid lite plats: reddbart underrede på , vikbart schaktblad med breddjustering, förarhytt eller förarhytttaket går att demontera utan att påverka funktionerna Väldigt bra serviceåtkomst: stor motorhuv och kåpor som går att demontera Lyftrarmcylindern som optimalt skyddas för skador på ovansidan av schaktbladet Kraftfull 2-vägs-hjälphydraulik med egen, trycklös returledning * Flödesuppdelning oberoende av lasten 1404 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 13,2 EZ17 är konstruerad utan överhäng i bakdelen. Det möjliggör även arbeten i direkt närhet till murar eller väggar i byggnader och mycket rörlighet. ra transportmöjligheter på en personbil-släpvagn Den kraftfullaste drivningen i sin klass tillsaans med lastkännade-hydraulsystem med LUDV* och justeringspump För multifunktionella påbyggnadsredskap är upp till 4 extra styrkretsar möjliga Flexibel vid lite plats: reddbart underrede på , vikbart schaktblad med justerbar bredd, förarhyttstaket går att demontera utan att påverka funktionerna ra sikt omkring tack vare förarhyttstak med takfönster för ännu mer säkerhet Idealisk serviceåtkomst: stor motorhuv, fällbar stol och kåpor som går att demontera Ännu mer stabilitet tack vare alternativ extra motvikt i bakdelen * Flödesuppdelning oberoende av lasten EZ17 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 13,4 Går bra att transportera tack vare kompakta mått och en vikt under 1,7 t också på en personbils-släpvagn. Starkaste Zero Tail-grävmaskin i sin klass: idealiskt i särskilt trånga utryen. Två lyftöglor: 1404 är balanserad vid omlastning och går säkert att lossa. Utan tidsförlust till nästa användningsplats: 1404 går att transportera på en personbil-släpvagn. Perfekt sikt på påbyggnadsredskapet uppåt tack vare takfönstret och inget överhäng i bakdelen. Också vid murar mycket rörelse tack vare inget överhäng i bakdelen. Ytterst rörlig: tack vare stor flexibilitet av 08 bomsvängen. 09

6 ET18, ET20, ET24 Dessa tre modeller har triats för högsta effekt: ET18 hänför med sin enastående kraft, ET20 imponerar med sina utmärkta grävegenskaper och ET24 är saa effekt som en 2,5 ton maskin. 25 % material- och tidsbesparing tack vare Vertical Digging System (VDS) Stor och komfortabel förarhytt med många genomtänkta funktioner (se sidan 32) Intelligent kylkoncept för arbete med fulllast vid väldigt hög omgivningstemperatur Flexibel vid lite plats: reddbart underrede på (ET18, ET20), breddbart schaktblad och låg genomfartshöjd vid demonterad förarskyddstak Demontering av förarhytter eller förarskyddtak möjligt utan att påverka funktionen ra transportmöjligheter på en personbil-släpvagn Ideal serviceåtkomst: stor motorhuv och kåpor som går att demontera Många alternativ från fabrik möjliga: t.ex. långt schaktblad, överlastventiler, tomgångsautomatik ALLA FÖRDE- LAR OM på sidan 34 ET20 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 13,4 Ideal kombination: Fördelar av de lättareviktklasserna och effektdata av en 2,5 ton grävmaskin. Starkaste totaleffekt i sin klass med upp till 30 % mer kraft än jämförbara maskiner. ET18 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 13,4 ästa gräveffekt och dumpningshöjd och förstklassig stabilitet med speciellt till 2-t-klassen anpassad underrede och lyftarmsystem. ET24 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 13,4 Lasta av och på enklare tack var 2-punkts lyftning. Upp till 4 extra styrkrets tillgängliga som tillval från fabriken. Ytterst ergonomisk, tack vare mycket plats för benen och huvudet och justerbar förarstol * *Detaljer hittar du på sidan 32. Jämnar ut lutningar Alltid rak sittposition perfekt: Vertical Digging tack vare steglös tiltning av 10 System (VDS). övervagnen. 11

7 2503, 3503 Hög produktivitet och excellenta arbetsresultat det uppnår du med 2503 och 3503 tack vare dieselmotorer med stor volymen och högt vridmoment. Samtidigt erbjuder dessa maskiner speciellt lugn körning och lite buller. Liten bredd och höjd samt en demonteringsbar förarhytt gör en enkel transport möjlig samt ger goda användningsvillkor i trånga utryen Lång livslängd och högt andrahandsvärde, tack vare en väldigt robust och därmed beprövad konstruktion Väldigt bra serviceåtkomst: stor motorhuv, utdragbara bakvikter och demonterbara kåpor Stor och komfortabel förarhytt med många genomtänkta funktioner Stabil X-ram med automatiskt rengörande underrede 2503 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 19,4 ALLA FÖRDELAR OM på sidan Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 23,7 Extrem robust, kompakt och stark det ger en lång livslängd. Det bästa från två klasser: Måtten i 3,5-t-klassen med driveffekt av en 5-t-grävmaskin. En av de lägsta i sin klass. 2503:an är ideal för lite plats. 2,37 m Lutningar upp till 27 % jämnas ut med Vertical Digging System (VDS) utan problem. Väldigt exakt arbete tack vare servo pedaler. 2,37 m Full åtkomst för snabbt underhåll, också sidodelarna av bakvikten går att 12 dra ut. 1,37 m 13

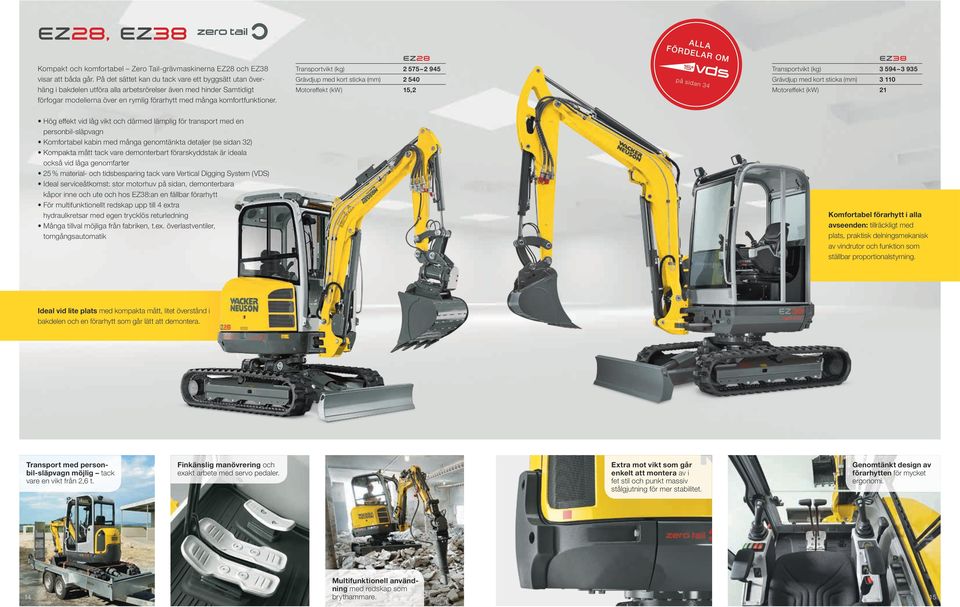

8 EZ28, EZ38 Kompakt och komfortabel Zero Tail-grävmaskinerna EZ28 och EZ38 visar att båda går. På det sättet kan du tack vare ett byggsätt utan överhäng i bakdelen utföra alla arbetsrörelser även med hinder Samtidigt förfogar modellerna över en rymlig förarhytt med många komfortfunktioner. EZ28 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 15,2 ALLA FÖRDELAR OM på sidan 34 EZ38 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 21 Hög effekt vid låg vikt och därmed lämplig för transport med en personbil-släpvagn Komfortabel kabin med många genomtänkta detaljer (se sidan 32) Kompakta mått tack vare demonterbart förarskyddstak är ideala också vid låga genomfarter 25 % material- och tidsbesparing tack vare Vertical Digging System (VDS) Ideal serviceåtkomst: stor motorhuv på sidan, demonterbara kåpor inne och ute och hos EZ38:an en fällbar förarhytt För multifunktionellt redskap upp till 4 extra hydraulkretsar med egen trycklös returledning Många tillval möjliga från fabriken, t.ex. överlastventiler, tomgångsautomatik Komfortabel förarhytt i alla avseenden: tillräckligt med plats, praktisk delningsmekanisk av vindrutor och funktion som ställbar proportionalstyrning. Ideal vid lite plats med kompakta mått, litet överstånd i bakdelen och en förarhytt som går lätt att demontera. Transport med personbil-släpvagn möjlig tack vare en vikt från 2,6 t. Finkänslig manövrering och exakt arbete med servo pedaler. Extra mot vikt som går enkelt att montera av i fet stil och punkt massiv stålgjutning för mer stabilitet. Genomtänkt design av förarhytten för mycket ergonomi. Multifunktionell användning med redskap som 14 brythaare. 15

9 50Z3, 75Z3 Stor lyfteffekt också på svårt tillgängliga platser det uppnår du med de stora Zero Tail-modellerna från Wacker Neuson. Hos 50Z3-och 75Z3:an sticker bakdelen aldrig ut över underredet. ALLA FÖRDELAR OM på sidan 34 75Z3 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 43,4 Stora och komfortabla förarhytter i Zero Tail-klassen 25 % material- och tidsbesparing tack vare Vertical Digging System (VDS) hos 50Z3:an Utmärkt serviceåtkomst: fällbar förarhytt, stor motorhuv på sidan och stora demonterbara kåpor inne och ute För multifunktionellt påbyggnadsredskap upp till 5 extra hydraulkretsar med egen trycklös returledning Extra vikt i bakdelen för stor stabilitet som tillval Många tillval möjliga från fabriken, t.ex. överlastventiler, tomgångsautomatik Stor förarhytt i Zero Tail-klassen för hög arbetskomfort. Säkert arbete med Zero Tail,t.ex vid anläggning av vägar och i innerstaden. 50Z3 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 28,6 Optimal serviceåtkomst tack vare stor huv till den på sidan liggande motorn. Utan överhäng i bakdelen för säkert arbete vid anläggning av vägar och städer. 18 % mer stabilitet tack vare extra vikt för bakdelen som går att montera som tillval. Stor rörelsefrihet också vid lite plats tack vare den svängbara konsolen och Zero Tail. För underhåll går det att fälla förarhytten åt sidan 16 med några få handgrepp. 17

10 ET65, ET90 MER OM ET65, ET90 KAN DU LÄSA PÅ SIDAN 20/21 ET65 och ET90 är grävmaskiner där kundernas önskemål har direkt beaktats vid utvecklingen. Resultatet: Maskiner med stor effekt, som koer att överraska med sitt kompakta byggsätt och rörlighet. Mer detaljer utmärker våra grävmaskiner de gäller för båda modeller. Knäckbom för stor räckvidd, grävdjup och dumpningshöjd LÅG FÖRRUKNING. tack vare ekonomiskt ECO-läge Lastkännande-hydraulsystem med LUDV* för exakt arbete * Flödesuppdelning oberoende av lasten Mycket komfortabel förarhytt tack vare översiktlig display, sidofönster som går att öppna på båda sidor, klimatanläggning, luftfjädrar förarstol samt stolvärme m.m. Upp till 5 extra hydraulkretsar för olika redskap Med upp till 30 % mindre bränsleförbrukning reduceras driftkostnaderna betydligt. Ideal kombination: Kraftfull och kompakta mått samt stor rörlighet. Fällbar förarhytt och diagnosverktyg (servicepaket) underlättar underhållet 8 stora lyftöglor för säker transport Arbetsbelysning med strålkastare i underredet andvarianter för varje användning Dieselpartikelfilter tillgängligt som tillval Stark gräveffekt tack vare stor brytkraft och kraftfull motor Motvikter för hög stabilitet ET65 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 45,5 ET90 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 55,

11 ET65, ET90 LITEN RÄNS- LEFÖRRUKNING OCH EFFEKTIV Enastående kinematik Reducerade mått Optimal sikt omkring Mervärde med komfortabel förarhytt Det stora vridmomentet eller tre-punktskinematiken samt den till 200 grader förstoringsbara vridvinkeln för ET65 och ET90 till de bästa i sin klass vad det gäller grävkrafter. Optimal vridvinkel av skopan Lodrätt för ännu djupare grävning Kraftfull utgrävning Förbättrat beteende vid dumpning och mindre materialförlust åde vid transport eller i trånga utryen: Tack vare det kompakta byggsättet går det att enkelt transportera ET65 och ET90 till nästa arbetsplats. Och på byggarbetsplatserna koer maskinerna åt överallt även i trånga utryen enkelt och snabbt för mycket effektivitet vid varje användning. Hög stabilitet Lägre tyngdpunkt etydligt mer kompakta mått Säkert arbete börjar med en bra sikt på arbetsområdet. Hos ET65 och ET90 har du bättre sikt på till exempel boen och redskap tack vare boen nya läge till höger om förarhytten. Anpassa ET65 och ET90 till dina individuella krav. För detta har du till exempel dessa tillval till förfoganden: LED-strålkastare för ännu bättre belysning ackkamera för ideal sikt bakåt Luftfjädrad förarstol med stolvärme för mer komfort för föraren Klimatanläggning med bästa effekt i denna maskinklass för att alltid få behaglig arbetstemperatur Upp till 20 % MER RYTKRAFT Lodrätt grävdjup: + 5 % Vridvinkel totalt: 200 VÄLDIGT RA SIKT FÖR MAXIMAL SÄKERHET 20 21

12 ET145 MER OM ET145 KAN DU LÄSA PÅ SIDAN 24/25 Wacker Neusons största banddrivna grävmaskin är ET145 som är ytterst kraftfull, produktiv och arbetar enormt i varje situation. Samtidigt imponerar den med sin enorma rörlighet tack vare den svängbara boen. Tack vare den svängbara boen är den maximalt rörlig också i trånga dikesområden Liten främre svängradie Optimalt utrustad för varje markförhållande med stållarver och gui- eller hybridlarver som tillval för maximal slaglängd och stabilitet Upp till 5 extra Hydraulkretsar möjliga för komplexa, multifunktionella och särskilt kraftfulla redskap ra anpassat hydraulsystem: går väldigt bra att styra, främst för arbetsrörelser Köra, Rotera med övervagnen, Köra in stickan Minskad bränsleförbrukning vid saa grävkraft tack vare optimerad 55-kW-motor För mångsidig användning: Anläggning av kanaler och vägar, sanering samt för att lasta material ENASTÅENDE 14-t-grävmaskin med svängbar konsol Motor med full effekt också redan vid lågt varvtal. Effekt i kw P 40 Ursprunglig motor Motor ET145 Dubbelt övertygande: Storlek och rörlighet av en 8-t-grävmaskin och kraftfull som en 14-t-maskin Constant Power Motorvarv/min ET145 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw)

13 ET145 Säkert arbete med skyddsgaller, t.ex. vid demolering. ET145 med svängbar bom för mer produktivitet : för ännu mer stabilitet. Hög användarkomfort Tre bandvarianter att välja mellan Med den svängbara boen är ET145 från Wacker Neuson unik i sin viktklass. Den gör det möjligt att gräva från en stillastående position i ett större området till höger och vänster. Och eftersom maskiner måste mer sällan flyttas, sparar du värdefull tid. Den svängbara boen... gör det möjligt att arbeta längs murar och diken underlättar arbete vid trånga utrye förbättrar synfältet vid utgrävningar i kanalområden har ett svängvinkelområde på 70 till vänster och 57 till höger Optimerad 55-kW-motor för minskad bränsleförbrukning med lika mycket grävkraft. ET145 imponerar med många funktioner som är monterade som standard. Till exempel: Varningsanordning för överlast med slangbrotts ventiler för lyftarm-, sticka och schaktbladscylinder Extrahydraulik och 3:e hydraulkrets (proportionalstyrd) Egen trycklös returledning speciellt för hydrauliska påbyggnadsredskap Elektrisk tankningspump Central manövrering med Jog-Dial-system ackkamera som tillval med integrerad 7''-display som hjälp vid backning Klimatanläggning, som tillval CD-radio-set Extra arbetsstrålkastare på sidan i underredet samt på lyftarmen (till vänster och höger) och schaktbladsspak med integrerad omkoppling för transporthastighet 1 Stållarver: ideal vid demolering och undergrund med skarpa kanter 2 Guilarver: arbeten som skonar marken på vägar eller asfalt, gatusten och i grönområden 3 Hybridlarver: i svår terräng med känsliga ytor Kompakta mått som en 8-t-grävmaskin. 2,785 m 24 2,490 m 25

14 EW65 En grävmaskin med vilken du enkelt kör till nästa byggplats: Tack vare läget för körning på vägar är det med den hjulburna grävmaskinen EW65 möjligt. På det sättet besparar du dig användning av ett transportfordon när du skall byta arbetsplats. Också omlastningtider bortfaller. Mindre bränsleförbrukning oberoende av andra rörelser (inkl. påbyggnadsredskap) Automotiv körning tack vare stängd arbetshydraulik Smidiga rörelser oavsett last eller antal cylinderrörelser tack vare lastkännande hydraulik 5 hydraulkretsar, där av 3 individuellt ställbara Mycket komfortabel förarhytt tack vare översiktlig display och skjutfönster på båda sidor som går att öppna Tillval: 30-km/h version med 45,5-kW-motor med dieselpartikelfilter Individuella anpassningar möjliga: LED-strålkastare, backkamera, klimatanläggning, luftfjädrar förarstol med stolvärme Fällbar förarhytt för enkelt underhåll Effektiv körhastighet, steglöst från 0 till 20 km/h Knäckbom för ännu mer effektivt och snabbare arbete * Flödesuppdelning oberoende av lasten 6 stora lyftöglor för säker transport Arbetsbelysning via strålkastare i underredet Förflyttning för egen maskin tack vare den effektiva steglösa hastigheten från 0 till 20 km/h. EW65 Transportvikt (kg) Grävdjup* med kort sticka () Motoreffekt (kw) 45,5 Optimala däck för varje markförhållande * med knäckbom oen är flyttad till höger för ideala siktförhållanden. Effektiv i arbete, förburkar lite bränsle tack vare driftläget ECO. Stödben kan monteras fram eller bak för mer flexibilitet. Stor stabilitet tack vare schaktblad och motvikter. Dina fördelar Stängd färdkrets Upp till 20 % Förbrukning Upp till + 10 % rytkraft EW

15 EW100 LÄS MER OM EW100 PÅ SIDAN 30/31 Så snabb som EW100 är ingen annan hjulburen grävmaskin i hela världen. Högsta hastighet på 40 km/h. Du sparar pengar, eftersom det inte behövs ett extra transportfordon Knäckbom som standard för ännu mer effektivt och snabbare arbete ästa arbetsresultat med motor för 20-km/h-version: 55 kw (Tier IV final) samt motor för 40-km/h-version: 86 kw (Tier IIIb) Mindre bränsleförbrukning oberoende av andra rörelser (inkl. påbyggnadsredskap) Styrning från kraftfull till finkänslig: tack vare lastkännande-hydraulsystem med LUDV* alltid optimal effekt Alla centrala funktioner går direkt styra med Jog-Dial-system Maximala anslutningsmöjligheter med upp till 5 hydraulkretsar, där av 3 går att ställa in individuellt * Flödesuppdelning oberoende av lasten Stor och komfortabel förarhytt med många genomtänkta detaljer (se sidan 32) Fällbar förarhytt och stor motorhuv för ideal serviceåtkomst Effektiv färddrivning med stor effekt Med 40 km/h den snabbaste 10-t-hjulburna grävmaskinen i världen. Upplev EW100 i arbete: Stängd arbetshydraulik för automotiv körning Med upp till 40 km/h kör EW100 till arbetsplatsen. Arbeten med lite bränsleförbrukning och stor bränslebesparing. tack vare driftläget ECO. Dina fördelar Upp till 20 % Förbrukning Upp till + 30 % Dragkraft* Optimala däck för varje markförhållande EW100 Transportvikt (kg) Grävdjup med kort sticka () Motoreffekt (kw) 55 / 86 EW100 *vid 20 km/h 28 29

16 EW100 Underhåll För långa arbetstider går detta snabb och enkelt underhålla EW100 Till detta bidrar till exempel den fällbara förarhytten samt underhålls-diagnosverktyget som du kan ansluta inom några få sekunder. Snabbare underhåll och felsökning med det praktiska diagnosverktyget. EW100 med knäckbom som standard Förstklassig effekt Tre styrningssätt Mer rörlighet och därmed ett större hanteringsspelrum med knäckbom på EW100. Den extra delen gör det möjligt att dra skopan helt till underredet eller schaktblad. Ideal när du skall åka igenom trånga utryet eller skall ta bort ett hinder från vägen. Knäckbom som standard: för mer rörlighet och större arbetsradie. Från kraftfull till finkänslig: Spektrum på grävsätt är hos EW100 stor och kan anpassas till det aktuella behovet. Ansvaret för ett utmärkt resultat har det optimalt anpassade lastkännande hydraulsystemet med LUDV* som dessutom bidrar till mindre bränsleförbrukning. * Flödesuppdelning oberoende av lasten För olika behov på byggplatsen samt för körning på vägar har EW100 tre styrsätt att välja mellan. yte av styrsätt sker enkelt via vippbrytaren. Mer stabilitet KNÄCKOMMEN finns tillgängligt för kort och lång sticka. 1 Fyrhjulsstyrning för en särskilt liten vändradie. 2 Framaxelstyrning för snabbare körning på vägar. 3 Krabbstyrning för parallellkörning, t.ex. i byggnader. En stabil, säker ställning är väsentlig främst vid tunga utgrävningar och i svår terräng. För stöd kan du använda schaktblad samt stödben. Alltid bra dragkraft så kan du åka säkert även i ojämn terräng

17 Kraftfull, genomtänkt, användarvänlig: anddrivna grävmaskiner och hjulburna grävmaskiner från Wacker Neuson. Alla våra grävmaskiner erbjuder flerfaldiga lösningar för konkreta behov i vardagen på en arbetsplats. Det börjar med intelligent teknik för ännu per effekt och räcker fram till hög komfort i förarhytten. Du koer att bli hänför av funktionerna som finns där: till exempel den inställbara proportionalstyrningen, en 7"-display med backkamera samt luftfjädrad förarstol. Förarhytt med innovativ vindrutesystem Lastkännande Hydrauliksystem med LUDV* Armrörelserna går att styra på ett känsligt sätt och samtidigt ha full effekt: Det möjliggör lastkännandehydraulsystemet med LUDV:* Dessutom underlättar det arbetet för dig, eftersom: styrspakmanövreringen är alltid den saa oberoende av med eller utan last full kraft finns alltid omedelbart tillgänglig också vid gränseffekt stannar rörelserna synkrona och finkänsliga * Flödesuppdelning oberoende av lasten Kraftfull och finkänslig samtidigt denna kombination är ofta efterfrågad. Load Sensing-hydraulsystemet med LUDV* har: 1404, EZ17, ET65, ET90, EW100 För en enkel kounikation med föraren samt en bra sikt på arbetsområdet har det vid behov att öppna och flytta de i två delade rutorna. Mer komfort erbjuder en ventilationsöppning, en solrullgardin och ett regntak. Vindrutesystemet finns för: ET18, ET20, ET24, EZ28, EZ38, 50Z3, ET65, 75Z3, ET90, ET145, EW65, EW100 Komfort för föraren: Stolen och armstöden går att ställa in individuellt. Mycket plats för benen och huvudet i rymligt interiör. Den nedre rutan glider tack vare det innovativa systemet bakom den övre. åda rutor går att skjuta in under förarhyttstaket. Exakt maskinstyrning med servo pedaler. Styrkretsar för flerfaldigt påbyggnadsredskap Gör av din Wacker Neuson grävmaskin en flerfunktionellt användbar maskin. På det sättet har du för anslutning av olika påbyggnadsredskaptvå till fem hydraulkretsar till förfogande från fabriken. Intelligenta funktioner gör arbetet ännu mer effektivt: Hos modeller från ET65 går det att lagra litermängder och lösningar för påbyggnadsredskap föraren har dessa förinställningar vid behov tillgängliga med ett knapptryck. Teknik från bilindustrin: Jog Dial 1 och display 2 för direkt styrning av centrala funktioner. Jog-Dial-Systemet finns för: ET65, ET90, EW65, EW100, ET145 Anpassade redskap för varje arbete. Mångsidigt användbar med redskap, till exempel en slaghack. Skopa, grip, eller slaghack ju mer mångsidigt du använder grävmaskinen från Wacker Neuson, desto bättre effektivitet. För detta erbjuder vid dig ett stor utbud på påbyggnadsredskap. På det sättet kan du klara av alla koande uppgifter effektivt

18 Steglös tiltning av övervagnen VDS VDS finns för: ET18, ET20, ET24, EZ28, 3505, EZ38, 50Z3 Underhåll Golvplattan i förarhytterna går enkelt att ta ut. Klara av vertikala grävarbeten enkelt och minska då material-och tidsbehov med 25 procent. Det möjliggör det enastående Vertical Digging System från Wacker Neuson. Övervagnen går att tilta steglöst med upp till 15 grader; på det sättet jämnar den ut stigningar på upp till 27 procent utan ansträngning. Kvaliteten av grävmaskiner från Wacker Neuson visar sig också vid underhållet. ra åtkomst till alla komponenter garanteras då alltid. Allt blir klart snabbt. Arbeta betydligt snabbare med VDS Upp till 25 % mindre tid- och materialbehov vid utgrävning och fyllning* Säkert arbete med upp till 20 % mer stabilitet* Alltid bra sikt omkring, vid över 360 alltid saa svängkraft Arbete utan att bli trött tack vare vanligt sittposition * vid 15 lutning Fällbara förarhytter för enastående serviceåtkomst. Underredekåpor från Wacker Neuson går vid underhållsarbeten snabbt att ta bort. Materialbesparing per 100 m³ upp till 25 % En fällbar förarhytt finns för: EZ38, 50Z3, ET65, 75Z3, ET90, EW65, EW100 Underredekåpor finns för: 2503, EZ28, 3503, EZ38, 50Z3, ET65, 75Z3, ET90, ET145 Minska lyftmängden med lodrätt grävning med VDS Snabbfästesystem Globalt övervakningssystem Lång livslängd med VDS A1 + A2 Grävningsarbete: (A1 + A2) x längd (0,75 + 0,25) x 100 = 100 m 3 utan VDS A1 Grävningsarbete: A1 x längd 0,75 x 100 = 75 m 3 Nödvändning lyft Lyft utan VDS 15 yt redskapet på mindre än 30 sekunder med det hydrauliska snabbfästet Easy Lock. Föraren måste då inte en stiga ur och tack vare ideal anpassning av alla komponenter kan det nya redskapet genast användas. Du drar nytt av högsta flexibilitet och maskinernas större produktivitet. Minska risken för att maskinen blir stulen: med Telematic vårt globala övervakningssystem. Med Geofence.teknik fastställer du användningsområdet individuellt och du informeras alltid, om maskinen lokaliseras utanför detta område. Pålitlig och säker Till 100 % pålitlig platsuppgift med GPS Ideal för arbete under natten och på helgerna Larmar dig omgående med SMS eller e-post, om en maskin lämnar det fastställda området Högvärdesmaterial och förstklassig bearbetning Wacker Neuson produkter uppfyller högsta kvalitetsmåttstock. Maskinens fasta stålkonstruktion är puvlerlackerad, vilket gör den robust mot mekaniskt påverkan och korrosion. Tjockare bultar och användning av stålbussningar ger extra stabilitet

19 Konfigurationsmöjligheter dual power 1404 EZ17 ET18 ET20 ET EZ EZ38 50Z3 ET65 75Z3 ET90 ET145 EW65 EW dual power 1404 EZ17 ET18 ET20 ET EZ EZ38 50Z3 ET65 75Z3 ET90 ET145 EW65 EW100 FÖRARHYTT ÖVRIGT Förarskyddstak med bakruta 40 km/h Förarhytt standard 30 km/h Förarhytt med 1 dörr (skjutfönster) Fyrhjulsstyrning Förarhytt med 2 dörrar Framskärm Regntak ackningskamera Pressening bak Sotpartikelfilter ANDDRIVNA GRÄVMASKINER OCH HJULURNA GRÄVMASKINER FOPS-skyddsgaller nivå 1 FOPS-skyddsgaller nivå 2 Ytterspeglar förarhytt höger Ytterspeglar (bakspegel) Radio komplett Förberedd för radio Klimatanläggning AC-automatik Lyftögla Luftdämpad förarstol Skyddsgaller för vindruta Splitterskydd HYDRAULIK Extra hydraulik på sticka Hjälphydraulik dubbelverkande Överlastvardningsanordning Advanced Överlastvarningsanordning asic Proportionalstyrning (för tillsatshydraulik) 3. Proportionellt styrd styrkrets Piohyd SE46 Panolin HLP Synt46 (io) Plantätande koppling Shockventiler 3: e styrkretsen Shockventiler till haarhydrauliken Styrkrets för grip Förberedelse för Easy Lock ANDDRIVNA GRÄVMASKINER OCH HJULURNA GRÄVMASKINER Fluid Film Telematic Europa månader Farthållare VDS Varningslampa standard Arbetsstrålkastare fram + bak Extra motvikt Dieseltankpump Varvtalsautomatik Körsignal Sticka lång Utjämningssköld lång fram och bak Stödben fram och bak Knäckbom Slangbrottsäkring skopcylinder Tillbehör enligt tyska trafikbestäelser Omkoppling styrlogik Startspärr Digi Code e. KAT Verktygslåda Serviceventil motorolja TÜV-godkännande för körning i trafik (D) Guiband Hybridband Förberedd för Powertilt Stålband LACKERING Dubbeldäck Speaciallack 1 RAL allongdäck bredd Speciallack 1 ingen RAL allongdäck Speciallack förarhytt/förarskyddstak/ral SECURITY PÅYGGDA VERKTYG Easy Lock Security 24 P, PH eller C (2.000 h) Easy Lock + Powertilt Security 36 P, PH eller C (3.000 h) Easy Lock + Powertilt + lastklo Standard tillval - inte lämplig Lehnhoff mek. Snabbväxlingssystem OilQuick + lastklo OilQuick + Powertilt + lastkrok PAKET Easy Lock 36 37

20 1404 EZ17 ET18 ET20 ET EZ EZ38 50Z3 ET65 75Z3 ET90 ET145 EW65 EW **** redd underredet inkört (band/däck) * redd underredet utkört (endast teleunderrede) D1 Max. grävdjup (kort sticka) *** *** *** *** D2 Max. grävdjup (lång sticka) *** *** *** *** E1 Max. vertikal grävdjup (kort sticka) *** *** *** *** E2 Max. lodrätt grävdjup (lång sticka) *** *** *** *** G1 Max. dumpningshöjd (kort sticka) *** *** *** *** G2 Max. dumpningshöjd (lång sticka) *** *** *** *** H1 Max. räckvidd på marken (kort sticka) *** *** *** *** H2 Max. räckvidd på marken (lång sticka) *** *** *** *** K1 Max. grävradie (kort sticka) *** *** *** *** K2 Max. grävradie (lång sticka) *** *** *** *** P Max. skrapdjup planersköld under marken (kort) *** **** P Max. skravdjup planersköld under marken (lång) R1 Min. svängradie bakre del R2 Lyftarmens svängradie mitt (kort sticka) *** k.a *** *** *** R3 Lyftarmens svängradie mitt (lång sticka) S Längd bandvagn (standard underrede) S Längd bandvagn (teleunderrede) Höjd 803 A andgrävmaskin G2 G1 ENHET A P D2 D1 E2 E1 S Z1 Z2 W1 R2 /R3 R1 Y1 Y2 1 2 H1 K1 H2 K2 X W3 G2 G1 Hjulburen grävmaskin P W3 Max. svängvinkel armsystem till vänster X and-, däckbredd ***** * 514*/ 530** Y1 redd schaktblad Y2 redd schaktblad med breddning (endast teleunderrede) Z1 Transportlängd (kort sticka) *** *** *** *** Z2 Transportlängd (lång sticka) *** k.a *** *** *** E2 E1 W1 Y1 1 Max. svängvinkel armsystem till höger R1 W1 P S D2 D1 MÅTT ANDDRIVNA GRÄVMASKINER OCH HJULURNA GRÄVMASKINER dual power Mått H1 K1 H2 K2 W3 A Z1 Z2 * Dubbla däck ** allongdäck *** med knäckbom **** med hybridkedja ***** med stålkedja 38 39

21 Slaglängdtabeller 803 / 803 dual power med schaktblad uppe - nere, bredd A MAX 2,5 m 2 m 1,5 m 1 m A max (m) kg 2,4 m 1, / 216 ** 2,0 m 2, / 167 ** 203 / 170 ** 1,5 m 2, / 126 ** 189 / 172 ** 1,0 m 2, / 109 ** 185 / 116 ** 217 / 166 ** 247 / 247 ** 0,5 m 2, / 103 ** 184 / 113 ** 247 / 158 ** 366 / 241 ** 0,0 m 2, / 104 ** 171 / 110 ** 247 / 150 ** 379 / 226 ** 678 / 431 ** -0,5 m 2, / 115 ** 215 / 148 ** 325 / 222 ** 561 / 433 ** -1,0 m 2, / 138 ** 149 / 149 ** 243 / 225 ** 418 / 418 ** 1404 med förarhytt och larvbreddning A MAX 3 m 2 m sänkt Över skölden Över sidan 360 Över skölden Över sidan 360 Över skölden Över sidan 360 upplyft inkörd sänkt upplyft inkörd etydelse av förkortningar i tabellerna A: elastning av vridkransmitten : Lastkrokhöjd MAX: Tillåten belastning vid sticka C: Med eller utan schaktblad i färdriktning D: Med eller utan schaktblad 90 i färdriktningen * Slaglängd begränsad med hydraulik ** Tvärriktning, underredet utkört sänkt upplyft inkörd 1,5 m 395 * * * m 380 * * * ,5 m 365 * * * m 350 * * * Alla tabeller är angivna i kgi vågrättställning på markenoch utan skopa A MAX 3,5 m 3 m 2,5 m 2 m C D C D C D C D C D 3 m 800 * * m 840 * * * m 890 * * * * m 955 * * * * m * * * * m * * * EZ38 med kort sticka och motvikt A MAX 4 m 3 m 2 m C D C D C D C D nere uppe nere uppe nere uppe nere uppe 3 m m m m m m EZ17 med kort sticka och motvikt A MAX 3 m 2,5 m 2 m 1,5 m C D C C D C C D C C D C C D C Sköld nere Sköld uppe 2,5 m m m m m ,5 m Z3 med motvikt A MAX 4 m 3 m 2 m C D C D C D C D nere nere nere nere 4 m * m * * m * * * m * * * m * * * m * * * * m * * * ET65 med motvikt A MAX 5 m 4 m 3 m 2 m C D C D C D C D C D nere nere nere nere nere 4 m * * * 3 m * * * 2 m * * * * * 1 m * * * * m * * * * m * * * * m * * * ET18 med förarhytt, larvbreddande och kort sticka, ej VDS A MAX 3 m 2,5 m 2 m 1,5 m C D C C D C C D C C D C C D C Sköld nere Sköld uppe 2,5 m m m m m ,5 m Z3 med motvikt A MAX 5 m 4 m 3 m 2 m C D C D C D C D C D nere nere nere nere nere 4 m * * * m * * * m * * * m * * * m * * * * m * * * * * m * * * * ET20 med förarhytt, larvbreddande och kort sticka, ej VDS A MAX 3 m 2,5 m 2 m 1,5 m 3 m 2,5 m C D C C D C C D C C D C C D C Sköld nere Sköld uppe 2,5 m m m m m ,5 m ET24 med förarhytt, larvbreddande och kort sticka, ej VDS A MAX 3 m 2,5 m 2 m 1,5 m C C C C C C C C C C Sköld nere Sköld uppe 2,5 m m m m m ,5 m A MAX 3,5 m 3 m 2,5 m 2 m C D C D C D C D C D 3 m 415 * 415 * 400 * 400 * 2 m 410 * * * 420 * 460 * 460 * 1 m 425 * * * * * m 450 * * * * * m 475 * * * * m 445 * 445 * 435 * 435 * EZ28 med förarhytt, kort sticka och motvikt A MAX 3,5 m 3 m 2,5 m 2 m C C C C C C C C C C Sköld nere Sköld uppe 3 m m m m m ET90 med motvikt A MAX 5 m 4 m 3 m 2 m C D C D C D C D C D nere nere nere nere nere 5 m * * m * * * m * * * * m * * * * m * * * * m * * * * m * * * * * * -2 m * * * * * -3 m * * ET145 med kort sticka, stållarver eller hybridlarver A MAX 6 m 5 m 4 m 3 m C C C C C C C C C C nere uppe nere uppe nere uppe nere uppe nere uppe 6 m * * m * * * * * 2 m * * * * m * * * * * m * * * * m EW65 med kort sticka, knäckbom och tvillingdäck A MAX 5 m 4 m 3 m 2 m I II III IV I II III IV I II III IV I II III IV I II III IV 3 m * * * * * * * m * * * * * * m * * * * * * * * * m * * * * * * * * * * EW100 med kort sticka, knäckbom och tvillingdäck, schaktblad bak A MAX 6 m 5 m 4 m 3 m I II III IV I II III IV I II III IV I II III IV I II III IV 3 m ,5 m m m I fordon mot färdriktning med stödben schaktblad, lutning med schaktblad schaktblad II Fordon mot färdriktning utan stödben, lutning med bakaxeln III Fordon i färdriktning utan stödben, lutning med framaxeln IV Fordon utan stödben, 90 i färdriktning 40 41

22 Tekniska data EZ17 ET18 ET20 ET EZ EZ38 50Z3 ET65 75Z3 ET90 ET145 EW65 EW100 dual power ALLMÄNT ENHET Transportvikt* kg Arbetsvikt kg ANDDRIVNA GRÄVMASKINER OCH HJULURNA GRÄVMASKINER Max. brytkraft kn enligt ISO ,5 4,5 7,1 9,1 11,2 12, ,3 20,6 17,8 26, ,3 42,7 69, ,9 Max. brytkraft kn enligt ISO ,9 8,9 14,2 18,7 18,8 18,8 21, ,5 30, ,8 48,4 45,3 70, ,4 50,3 MOTOR ENHET Tillverkare Yanmar Yanmar Yanmar Yanmar Yanmar Yanmar Yanmar Yanmar Yanmar Yanmar Yanmar Perkins Yanmar Deutz Perkins Perkins Perkins TCD 2.9 DOC Modell 3TNV70 3TNV76 3TNV76 3TNV76 3TNV76 3TNV76 3TNV88 3TNV76 4TNV88 3TNV88 4TNV88 404F-22T 4TNV98 854E 404F-22T 854E Drivning only Vattenkyld Vattenkyld antingen med Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld Vattenkyld turbodieselmotor 4-taktsmotror bodielsemotor Vattenkyld Vattenkyld tur- 4-takts turbodieselmotor som Utförande dieselmotor inbyggd dieselmotor dieselmotor dieselmotor dieselmotor dieselmotor dieselmotor dieselmotor dieselmotor dieselmotor dieselmotor 4-taktsmotror dieselmotor med 3 cylindrar dieselmotor med 3 cylindrar med 3 cylindrar med 3 cylindrar med 3 cylindrar med 3 cylindrar med 3 cylindrar med 3 cylindrar med 4 cylindrar med 3 cylindrar med 4 cylindrar som standard med 4 cylindrar med 4 cylindrar som standard med 4 cylindrar standard (jmr. 803) Cylindervolym cm³ 854 eller elmotor i aggregat HPU Motorns effekt enligt ISO kw / HK 9,6 /13 13,2 / 17,9 13,4 / 18,2 13,4 / 18,2 13,4 / 18,2 13,4 / 18,2 19,4 / 26,4 15,2 / 20,7 23,7 / 32,2 21,4 / 29 28,6 38,9 45,5 / 61,9 43,4 / 59 55,4 / 75,3 55 / 75 45,5 / 61,2 86 / 117 ränsle-tankvolym l HYDRAULIK ENHET Hydraulsystem/pumpar 2 kugghjulpumpar LUDV med kugghjulpump Lastkännandehydraulsystem/1 justeringspump Max. flöde l/min 10,7 + 10,7 10,7 + 10,7 33,3 39,6 2 variabel pump, 2 kugghjulpumpar 23,8 + 23,8 + 19,4 + 6,4 23,8 + 23,8 + 19,4 + 6,4 26,1+ 26,1 + 19,4 + 6,4 Dubbel variabel pump, kugghjulpump 28,8 + 28,8 + 19,2 Dubbel variabel pump, dubbel kugghjulpump 30,8 + 30,8 + 21,4 + 7,2 Dubbel variabel pump, kugghjulpump och förstyrd pump 43,5 + 43,5 + 24,1 + 8,9 Dubbel variabel pump, dubbel kugghjulpump 2 x ,3 + 11,3 Dubbel variabel pump, dubbel kugghjulpump 53,6 + 53,6 + 41,4 + 11,7 1 axial kolvpump 144 Dubbel variabel pump, kugghjulpump 68,2 + 68,2 + 58,4 Negativ Control med dubbel Axial kolvpump variabel pump och 2 kugghjulpumpar , axiala kolvpumpar 1 variabel pump, 2 kugghjulpumpar ,5 180 Arbetstryck för arbets- och färdhydraulik bar / / 440 Arbetstryck roterande underrede bar Hjälphydraulik max. flöde l / min ,1 41,5 41, ,2 66,9 65, HJULSATS ENHET andbredd Markfrigång Körhastighet km/tim 1,8 1,8 2,3 4,8 5,3 4,1 4 4,4 3,8 5,5 4,6 4,6 5,2 4,5 4,8 5,1 upp till 30 upp till 40 Max. stigningsförmåga (%) 30 (58) 30 (58) 30 (58) 15 (27) 15 (27) 15 (27) 15 (27) 15 (27) 15 (27) 15 (27) 15 (27) 15 (27) 15 (27) 15 (27) 15 (27) 17 (30) 15 (27) 15 (27) ULLER ENHET ullereffektsnivå (LWA) da enligt 2000/14/EG ullertrycksnivå (LpA) da enligt ISO ,8 75,8 75, * asmaskin + 10 % bränsle-tankvolym Tillval HPU8 MODELL LÄNGD REDD HÖJD VIKT MOTOR EFFEKT SPÄNNING STRÖMFÖRRUKNING FLÖDE HYDRAULPUMPAR ARETSTRYCK HYDRAULOLJA-TANKVOLYM HYDRAULSLANGLÄNGD HPU kg inkl. hydraulolja Elmotor med 3 faser 7,5 kw 400 V 16 A 20 l/min 210 bar 9,6 l 12 m 42 43
