LJUNGBYÅN Kommittén för samordnad recipientkontroll i Ljungbyån

Transkript

1 LJUNGBYÅN 2010 Kommittén för samordnad recipientkontroll i Ljungbyån

2 LJUNGBYÅN 2010 Bakgrund och Metodik BAKGRUND och METODIK Kommittén för samordnad recipientkontroll i Ljungbyån genomför regelbundna undersökningar av sjöar och vattendrag inom Ljungbyåns avrinningsområde. ALcontrol AB har under många år haft kommitténs uppdrag att genomföra recipientkontrollen i Ljungbyån. Föreliggande rapport är en kortfattad sammanställning av resultaten från provtagningarna år Trender för perioden redovisades i årsrapporten för år 2009 och återkommer i rapporten efter undersökningarna år Den allmänna målsättningen med recipientkontrollen är: att åskådliggöra större ämnestransporter och belastningar från enstaka föroreningskällor inom ett vattenområde, att relatera tillstånd och utvecklingstendenser med avseende på tillförda föroreningar och andra störningar i vattenmiljön till förväntad bakgrund och/eller bedömningsgrunder för miljökvalitet, att belysa effekter i recipienten av föroreningsutsläpp och andra ingrepp i naturen, att ge underlag för utvärdering, planering och utförande av miljöskyddande åtgärder. Intressenter i den samordnade recipientkontrollen i Ljungbyån är: Nybro kommun, miljökontoret Nybro kommun, tekniska kontoret Kalmar Vatten AB Orrefors Kosta Boda AB Målerås Glasbruk AB Södra Timber AB Orrefors Sågverks AB Lantbrukets intresseorganisation Samhällsbyggnadsnämnden, Kalmar kommun Holmsbergs gård. Undersökningarna år 2010 har utförts i enlighet med Recipientkontrollprogram inom Ljungbyåns avrinningsområde som fastställdes av Länsstyrelsen i Kalmar län I kontrollprogrammet ingår totalt 18 provtagningslokaler (Karta 1 och Tabell 1). Inom ramen för den nationella miljöövervakningen, Flodmynningsprogrammet, tas dessutom prover månatligen för analys av vattenkemin i en station i Ljungbyholm som representerar åmynningen. Denna lokal administreras helt av SLU. Beträffande de fysikaliska och kemiska vatten- och sedimentundersökningarna har ALcontrol AB svarat för all provtagning. Provtagningen har utförts enligt BIN SR 11 respektive BIN SR 01 och i enlighet med Naturvårdsverkets Handledning för miljöövervakning samt av utbildad och godkänd personal (SNFS 1990:11 MS:29). Samtliga fysikaliska och kemiska vattenanalyser har utförts av ALcontrol AB. Analys av metaller i vatten har utförts av ALS Scandinavia AB, med undantag av fraktionerat aluminium som utförts av ITM i Stockholm. Samtliga fysikaliska och kemiska sedimentanalyser har utförts av ALcontrol AB, med undantag av metaller i sediment som analyserats av ALS Scandinavia AB. Bottenfaunan har provtagits (vattendrag enligt SS-EN och sjöar enligt SS ) och utvärderats av Medins Biologi AB. Nivån för artbestämningarna följde Naturvårdsverkets föreskrifter (NFS 2008:1). Påväxtalger har provtagits enligt SS-EN 13946, artbestämts enligt SS-EN och utvärderats av Medins Biologi AB. Samtliga provtagnings- och analysmoment har utförts av ackrediterat laboratorium. Vid provtagningslokalerna där transporten av olika ämnen beräknats, har vattenföringen bestämts med hjälp av S-HYPE-modellen (SMHI). Delavrinningsområden för beräkning av vattenföring och arealer för beräkning av arealspecifik förlust har hämtats från Vattenkartan ( se Bilaga 1. Vattenkemiska data för beräkning av ämnestransporter till havet har erhållits från SLU (Ljungbyån vid Ljungbyholm). 1

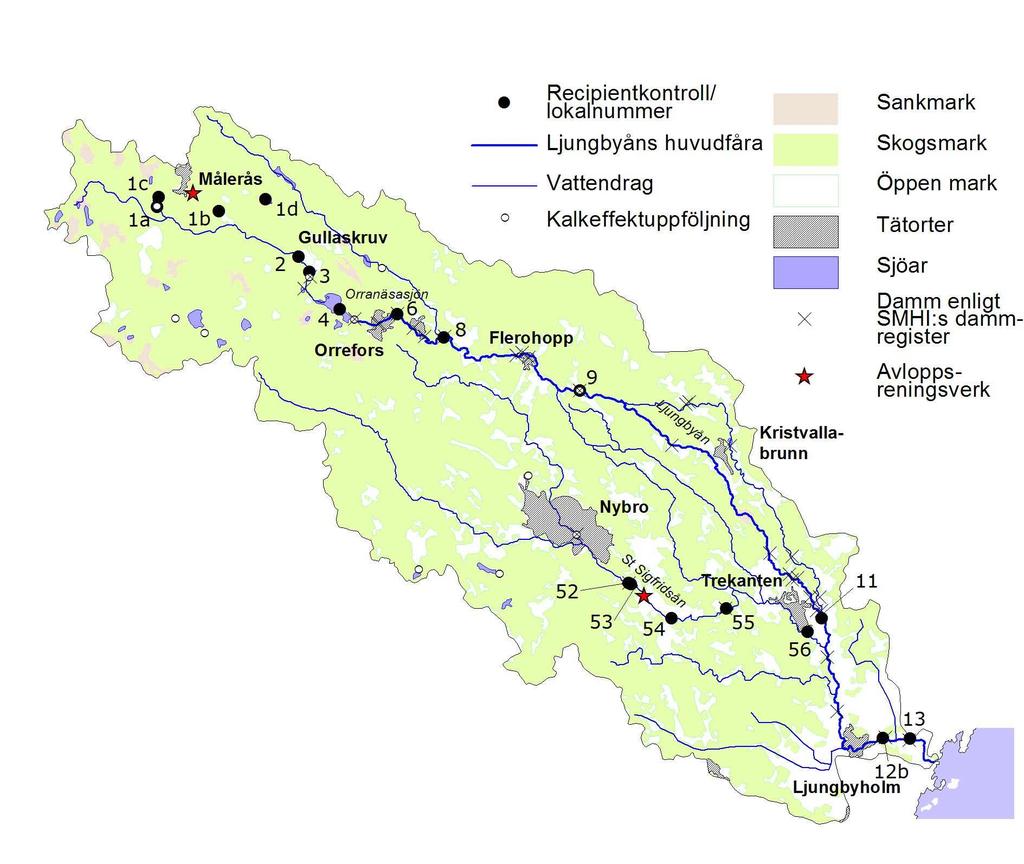

3 LJUNGBYÅN 2010 Bakgrund och Metodik Karta 1. Ljungbyåns avrinningsområde med aktuella provtagningslokaler. Lantmäteriverket Gävle Medgivande I 2011/ Tabell 1. Ljungbyåns provtagningslokaler och undersökningsprogram. FK = fysikalisk och kemisk vattenundersökning (6 eller 12 prov/år), MV = metaller i vatten (6 eller 12 prov/år), SED = metaller i sediment (1 prov/5:e år 2013), PÅ = påväxt (1 prov/år), BF = bottenfauna (1 prov/år eller 1 prov/3:e år 2010) och KL = klorofyll a (1 gång/år). Nr Namn RT 90 2,5 gon V SWEREF 99 TM Undersökningstyper X Y X Y 1a Långegöls utflöde FK6 MV6 1b Yttratorp MV6 1c Långegöl SED1/5* 1d Hetelåga göl SED1/5* 2 G:a vägen i Gullaskruv FK6 BF1/3 3 Hälleberga kvarn FK6 SED1/5* 4y Orranäsasjön yta FK6 KL1 4b Orranäsasjön botten FK6 SED1/5 BF1 6 Riveberg FK6 MV6 SED1/5* BF1 8 Smedsfors kvarn SED1/5 BF1/3 9 Markustorps kvarn FK6 SED1/5* BF1/3 11 Källstorp FK12 MV12 BF1 12b Kölby kvarndamm SED1/5 13 Stora Binga BF1 52 Skabro kvarndamm SED1/5 53 Vägbro Skabro FK6 PÅ1 BF1/3 54 Vägbro S:t Sigfrid FK6 PÅ1 BF1/3 55 Gisslabo damm SED1/5 56 Kvarnfors FK12 MV12 BF1 * = sedimentprov tas även

4 LJUNGBYÅN 2010 Bakgrund och Metodik Föroreningsbelastande verksamheter Ljungbyåns avrinningsområde påverkas av diffusa utsläpp från framför allt skogsbruk och lufttransporterade föroreningar samt i den nedre delen även av jordbruk. Utöver detta sker en påverkan på Ljungbyån även från bl.a. enskilda avlopp, avfallsupplag samt dagvatten från vägar och samhällen. I Bilaga 1 redovisas andel markslag i avrinningsområdena till respektive provtagningspunkt så som de redovisas för vattenkartans delavrinningsområden. I Bilaga 2 redovisas utsläppsmängder från punktkällor (Tabell 9) samt inrapporterad miljöpåverkan av mer tillfällig karaktär (Tabell 10). Geologi Berggrunden inom Ljungbyåns avrinningsområde består till största delen av Smålands- Värmlandsgraniter och vulkaniska bergarter med låg vittringsbenägenhet. Det innebär att sur nederbörd som tränger ned i marken inte neutraliseras i någon större utsträckning. Närmare Ljungbyåns utflöde i Östersjön består bergrunden av sandsten, som är mer vittringsbenägen. Jordarterna i området domineras av morän i de övre regionerna medan de i mynningsregionen består av sand och grovmo. Lufttemperatur och nederbörd I Målilla var årsmedeltemperaturen 5,3 C år 2010, vilket var 0,7 grader kallare än normalt (d.v.s. medelvärdet för perioden ). Noteras bör att år 2010 var det första året med lägre medeltemperatur än normalt sedan Januari och februari samt oktober, november och december blev kallare än normalt. I december noterades nytt temperaturrekord för månaden med -8,2 C jämfört med tidigare rekord -7,2 C från år Mars, maj, juni och september blev temperaturmässigt förhållandevis normala. Övriga månader (april, juli och augusti) blev varmare än normalt. För juli blev avvikelsen jämfört med normal temperatur mycket stor. I Målilla föll 604 mm nederbörd under år 2010, vilket var 6 % mer än normal nederbörd för perioden De mest nederbördsrika månaderna blev juli och november med 101 och 119 mm. Andra månader med mer nederbörd än normalt var februari, maj och augusti. Mars, april, juni och september var nederbördsfattiga månader. Vattenföring Vattenföringen vid Ljungbyåns mynning i havet (enligt S-HYPE ) år 2010 redovisas i Figur 1 tillsammans med normal vattenföring Årsmedelvattenföringen vid Stora Binga var ca 6,3 m 3 /s, vilket var ca 24 % högre än långtidsmedelvärdet för åren och det högsta årsmedelvärdet sedan mitten av 1990-talet. Extremt hög vattenföring uppmättes i månadsskiftet mar/april i samband med snösmältning samt i slutet av november i samband med kraftig nederbörd Vattenföring (m 3 /s) Dygnsmedelvattenföring 2010 Dygnsmedelvattenföring Dygnsnummer Figur 1. Dygnsmedelvattenföring 2010 i relation till normal vattenföring för åren vid mynningen i havet. 3

5 LJUNGBYÅN 2010 Resultat RESULTAT Fysikaliska och kemiska undersökningar Nedan presenteras analysresultat för Ljungbyån år Tillståndsbedömningarna har gjorts utifrån Naturvårdsverkets bedömningsgrunder (1999 och 2007). I Tabell 2 finns bakgrundsdata till bedömningarna. Observera att: huvudfårans analysvärden genomgående markeras med blått raster medan S:t Sigfridsån markeras med gult raster i diagrammen i denna rapport. Försurningssituationen Motståndskraften mot försurning var god till mycket god vid samtliga lokaler år 2010 (bedömt utifrån medianvärden för alkalinitet) med undantag av Gullaskruv och Hälleberga där motståndskraften var svag. Bedömt utifrån medianvärden för ph år 2010 var vattnet vid Gullaskruv, Hälleberga, Riveberg och Markustorp svagt surt medan övriga lokaler hade nära neutrala ph-värden. De lägsta ph-värdena uppmättes i samband med provtagningarna i december. Lägst phvärden noterades vid Långegöls utlopp (ph 5,2) samt vid Markustorp och Källstorp (ph 6,0 respektive 6,1; Figur 2). Vid Långegöls utlopp var ph-värdet i december lägre än vad som uppmätts under de senaste sex åren (Figur 2). 7,5 7,0 6,5 6,0 5,5 5,0 4,5 4,0 1a Långegöls utflöde ph 2 G:a vägen i Gullaskruv 3 Hälleberga kvarn 4y Orranäsasjön yta 4b Orranäsasjön botten 6 Riveberg Figur 2. Årslägsta ph-värden i Ljungbyån (blå staplar) och S:t Sigfridsån (gula staplar) år 2010 jämfört med "normala" värden (medelvärde av årslägsta värde samt högsta respektive lägsta årslägsta värde under den närmast föregående sexårsperioden). Under den heldragna linjen ökar risken för biologiska störningar. 9 Markustorps kvarn 11 Källstorp 53 Vägbro Skabro 54 Vägbro S.t Sigfrid 56 Kvarnfors SLU Ljungbyholm Tabell 2. Underlag för bedömning av fysikaliska och kemiska parametrar i Ljungbyån år Färgerna motsvarar Naturvårdsverkets Bedömningsgrunder (Rapport 4913). Värdena motsvarar årsmedelvärden förutom för phvärde, alkalinitet och syrehalt som visar årsminvärden. Provtagningslokal Totalfosfor (µg/l) Totalkväve (µg/l) Syrehalt, årsmin (mg/l) 1a Långegöls utflöde ,3 10 0,186 1,0 6,9 0,17 2 G:a vägen i Gullaskruv ,3 10 0,162 1,3 6,7 0,09 3 Hälleberga kvarn ,4 10 0,173 1,4 6,6 0,10 4y Orranäsasjön yta ,5 12 0,237 1,9 7,0 0, ,1 4b Orranäsasjön botten ,1 12-2,5 7,0 0, Riveberg ,5 14 0,232 1,8 6,8 0,13 9 Markustorps kvarn ,8 13 0,210 1,4 6,8 0,14 11 Källstorp ,8 13 0,191 1,5 6,9 0,16 53 Vägbro Skabro ,0 21 0,338 2,9 7,0 0,25 54 Vägbro S.t Sigfrid ,3 20 0,326 2,6 7,2 0,44 56 Kvarnfors ,8 18 0,266 2,1 7,3 0,45 SLU Ljungbyholm ,213 1,6 6,8 0,27 Klass 1 eller 2 Klass 3 Klass 4 Klass 5 Totalt organiskt kol (mg/l) Absorbans 420 nm filtrerat (abs/5cm) Turbiditet (FNU) ph-värde, årsmedian Alkalinitet, årsmedian (mekv/l) Klorofyll, augusti (µg/l) Siktdjup (m) 4

6 LJUNGBYÅN 2010 Resultat Vattenfärg I rinnande vatten är det främst humus som är styrande för färgvärdet, men vid grundvattenutflöde kan även järn- och manganhalterna ha betydelse. Färgtal kan mätas på olika sätt, men inom ramen för detta undersökningsprogram analyseras absorbans vid 420 nm på filtrerat vatten. Denna parameter är bl.a. viktig för beräkning av referensvärden för fosfor vid statusklassning av näringsämnen i vattendrag. Vid undersökningarna år 2010 noterades betydligt färgat (0,12-0,20 abs/5cm) eller starkt färgat (>0,20 abs/5cm) vatten vid samtliga undersökta lokaler (Figur 3). Tidigare år har absorbans bara analyserats i mynningspunkten vid Ljungbyholm (SLU). Absorbansen från år 2010 var i nivå med de senaste sex årens resultat vid denna lokal. Syreförhållanden och organiskt material Syretillgången i ett vatten har stor betydelse för de vattenlevande organismerna. Halterna varierar främst beroende på temperatur, produktionsförhållanden och organisk belastning inklusive naturligt humus. Halterna av organiskt material år 2010 ökade nedåt i vattensystemet från måttligt höga vid huvudfårans översta lokaler till höga nedströms Orranäsasjön (Figur 4). I S:t Sigfridsån var halterna mycket höga men minskade något från Skabro och ner till Kvarnfors. I huvudfåran ökade halterna ner till Ljungbyholm p.g.a. tillflöde från S:t Sigfridsån. I den övre delen av huvudfåran var halterna år 2010 förhållandevis låga jämfört med de senaste årens resultat. Vid övriga lokaler var halterna tämligen normala. Vid alla undersökta vattendragslokaler var vattnet syrerikt vid samtliga provtagningstillfällen år 2010, vilket tyder på god syresättning och begränsad påverkan från syretärande ämnen. I Orranäsasjöns bottenvatten noterades nästan syrefritt tillstånd (0,1 mg syre/l) vid provtagningen i juli och vid provtagningen i augusti var bottenvattnets syretillstånd svagt (3,3 mg syre/l). Vid övriga provtagningstillfällen (maj, juni, september och oktober) var vattnet syrerikt genom hela djupprofilen. 0,40 0,35 0,30 0,25 Absorbans 420 nm filtrerat (abs/5cm) TOC (mg/l) 0, ,15 0,10 0, ,00 1a Långegöls utflöde 2 G:a vägen i Gullaskruv 3 Hälleberga kvarn 4y Orranäsasjön yta 4b Orranäsasjön botten 6 Riveberg 9 Markustorps kvarn 11 Källstorp 53 Vägbro Skabro 54 Vägbro S.t Sigfrid 56 Kvarnfors SLU Ljungbyholm 0 1a Långegöls utflöde 2 G:a vägen i Gullaskruv 3 Hälleberga kvarn 4y Orranäsasjön yta 4b Orranäsasjön botten 6 Riveberg 9 Markustorps kvarn 11 Källstorp 53 Vägbro Skabro 54 Vägbro S.t Sigfrid 56 Kvarnfors SLU Ljungbyholm Figur 3. Årsmedelvärden för absorbans 420 nm filtrerat i Ljungbyån (blå staplar) och S:t Sigfridsån (gula staplar) år För lokal Ljungbyholm jämförts resultaten med "normala" värden (medelvärde samt högsta respektive lägsta årsmedelvärde under den närmast föregående sexårsperioden). Den heldragna linjen markerar gränsen mellan betydligt färgat och starkt färgat vatten. Figur 4. Årsmedelvärden av organiskt kol (TOC) i Ljungbyån (blå staplar) och S:t Sigfridsån (gula staplar) år 2010 jämfört med "normala" värden (medelvärde samt högsta respektive lägsta årsmedelvärde under den närmast föregående sexårsperioden). Den heldragna linjen markerar gränsen mellan måttligt höga och höga halter. Halter över 16 mg/l bedöms vara mycket höga. 5

7 LJUNGBYÅN 2010 Resultat Fosfortillstånd Från Långegöls utflöde och ner till Orranäsasjön ökade fosforhalterna från 6 till 13 µg/l år 2010 (Figur 5). Mellan Långegöls utflöde och Hälleberga mynnar utsläppen från avloppsreningsverket i Målerås, som belastade vattendraget med ca 110 kg fosfor under år 2010 (Bilaga 2). Vid Hälleberga var fosforhalterna år 2010 betydligt lägre än vad som tidigare uppmätts vid lokalen (Figur 5). Detta är troligtvis en direkt positiv effekt av överledningen av avloppsvatten från Gullaskruv till avloppsreningsverket i Nybro (Överstatorp). I den nedre delen av Ljungbyån, där andelen jordbruksmark ökar, ökade fosforhalterna i vattendraget. Efter reningsverket i Nybro ökade fosforhalterna i S:t Sigfridsån från 16 µg/l till 20 µg/l. Reningsverket belastade S:t Sigfridsån med ca 140 kg fosfor under år Årsmedelhalterna av fosfor i Ljungbyån vid Källstorp och i S:t Sigfridsån vid Kvarnfors blev förhållandevis höga p.g.a. anmärkningsvärt höga fosforhalter i november Provtagningen i november utfördes i början av den extrema vattenföringstopp som inträffade i slutet av november. I Ljungbyån vid Ljungbyholm (SLU) utfördes provtagning före vattenföringstoppen. Totalt för Ljungbyåns avrinningsområde var den arealspecifika förlusten av fosfor 0,048 kg/ha,år (d.v.s. låga förluster). Näringsstatus De fysikalisk-kemiska parametrarna visar effekter av olika typer av påverkan. Totalfosfor, klorofyll, siktdjup och syrgas visar i första hand effekter av näringspåverkan. Dessutom kan siktdjup visa effekter av påverkan från vattenfärg medan syrgas kan visa effekter av påverkan från organiskt material. Utifrån erhållna analysresultat år 2010 har ALcontrol bedömt näringsstatusen med avseende på fysikaliskkemiska kvalitetsfaktorer vid aktuella provtagningslokaler enligt Tabell 3. Hänsyn har tagits till andel jordbruksmark (Naturvårdsverket 2007). Tabell 3. Näringsstatus med avseende på fysikaliskkemiska kvalitetsfaktorer år 2010 bedömt utifrån Naturvårdsverkets bedömningsgrunder (2007) Provtagningslokal Fosfor Siktdjup Klorofyll 1a Långegöls utflöde Hög 2 G:a vägen i Gullaskruv Hög 3 Hälleberga kvarn Hög 4y Orranäsasjön yta Hög God ej God 4b Orranäsasjön botten Hög Riveberg Hög 9 Markustorps kvarn Hög 11 Källstorp Hög 53 Vägbro Skabro Hög 54 Vägbro S.t Sigfrid Hög 56 Kvarnfors Hög SLU Ljungbyholm Hög Hög eller god Måttlig Otillfredsställande Dålig Kvävetillstånd Vid årets undersökningar ökade kvävehalterna successivt från låga/måttligt höga halter vid Långegöls utlopp till höga halter vid Källstorp (Figur 6). I den nedre mer jordbruksdominerade delen av ån ökade halterna ytterligare inom ramen för höga halter. Ökningen av kväve i nedre delen av Ljungbyån bestod framför allt av tillförsel av nitratkväve. I S:t Sigfridsån ökade kvävehalterna från ca 950 µg/l till ca 1650 µg/l (d.v.s. med ca 70 %) nedströms Nybro avloppsreningsverk. Ökningen bestod framför allt av tillförsel av nitratkväve. Reningsverket bidrog med ca 18 ton kväve år En minskning av kväveutsläppen från Nybro avloppsreningsverk med ca 75 % i mitten av 1990-talet gav en betydande minskning av kvävehalterna i S:t Sigfridsån. I övre delen av Ljungbyåns huvudfåra var kvävehalterna vid årets mätningar förhållandevis låga jämfört med normala halter (d.v.s. resultat från åren ). I S:t Sigfridsån vid Kvarnfors samt i Ljungbyån vid Ljungbyholm var kvävehalterna år 2010 generellt högre än normalt. Totalt för Ljungbyåns avrinningsområde var den arealspecifika förlusten av kväve 4,2 kg/ha,år (d.v.s. höga förluster). 6

8 LJUNGBYÅN 2010 Resultat Totalfosfor (µg/l) Totalkväve (µg/l) a Långegöls utflöde 2 G:a vägen i Gullaskruv 3 Hälleberga kvarn 4y Orranäsasjön yta 4b Orranäsasjön botten 6 Riveberg 9 Markustorps kvarn 11 Källstorp 53 Vägbro Skabro 54 Vägbro S.t Sigfrid 56 Kvarnfors SLU Ljungbyholm 0 1a Långegöls utflöde 2 G:a vägen i Gullaskruv 3 Hälleberga kvarn 4y Orranäsasjön yta 4b Orranäsasjön botten 6 Riveberg 9 Markustorps kvarn 11 Källstorp 53 Vägbro Skabro 54 Vägbro S.t Sigfrid 56 Kvarnfors SLU Ljungbyholm Målerås Nybro Målerås Nybro Figur 5. Årsmedelvärden av totalfosforhalter i Ljungbyån (blå staplar) och S:t Sigfridsån (gula staplar) år 2010 jämfört med normala värden (medelvärde samt högsta respektive lägsta årsmedelvärde under den närmast föregående sexårsperioden). Den streckade linjen markerar gränsen mellan låga och måttligt höga halter. Över den heldragna linjen bedöms halterna vara höga. Pilarna markerar var i vattensystemet utsläpp från avloppsreningsverken sker. Ämnestransporter till havet Figur 6. Årsmedelvärden av totalkvävehalter i Ljungbyån (blå staplar) och S:t Sigfridsån (gula staplar) år 2010 jämfört med normala värden (medelvärde samt högsta respektive lägsta årsmedelvärde under den närmast föregående sexårsperioden). Den svarta stapeldelen motsvarar nitratkvävehalter. Den streckade linjen markerar gränsen mellan låga och måttligt höga halter. Den heldragna linjen markerar gränsen mellan måttligt höga och höga halter. Halter över 1250 µg/l bedöms vara mycket höga. Pilarna markerar var i vattensystemet utsläpp från avloppsreningsverken sker. De största transporterna av närsalter, organiskt material och metaller år 2010 beräknades till månadsskiftet mars/april samt slutet av november, då vattenföringen var som högst. Totalt transporterades ca 3,7 ton fosfor, ca 320 ton kväve (varav ca 160 ton nitrat+nitritkväve) och ca 3600 ton organiskt kol via Ljungbyån ut till havet år 2010 (Tabell 4). Transporten till havet beräknades med utgångspunkt från SLU:s analysdata vid Ljungbyholm och vattenföringsdata vid mynningen i havet (627880/152418). Transporten av kväve och organiskt kol år 2010 var 28 respektive 41 % större än långtidsmedelvärdet för perioden Fosfortransporten år 2010 var 17 % mindre än motsvarande långtidsmedelvärde. Transporterna har varierat betydligt under åren varför några signifikanta trender till ökande eller minskande transporter av fosfor och kväve inte kan ses de senaste 20 åren. Transporten av organiskt kol har däremot tydligt tenderat att öka. Flödesviktade halter av totalfosfor och totalkväve har dock minskat signifikant under perioden med i storleksordningen 30 respektive 35 % medan flödesviktade halter av organiskt kol har ökat signifikant med ca 45 % under samma period. Tabell 4. Medelvattenföring (Q) samt beräknad transport av organiskt kol (TOC), närsalter och metaller år 2010 Provtagningslokal Medel Q TOC P N NO3 Al As Pb Cu Cr Ni Zn Cd Sb m 3 /s ton/år kg/år 6. Riveberg 1, , , ,6 9,1 11. Källstorp 3, , , Kvarnfors 2, , ,7 12 SLU Ljungbyholm 6, , ,8 - Vattenföring för beräkning av transport motsvarar vattenföring i provtagningslokalens tillhörande delavrinningsområde enligt Bilaga 1. 7

9 LJUNGBYÅN 2010 Resultat Metaller i vatten och sediment Metaller i vatten undersöktes vid sex lokaler inom Ljungbyåns avrinningsområde Tabell 5. Halterna var generellt mycket låga eller låga. Måttligt höga halter av bly uppmättes vid Långegöls utlopp och vid Yttratorp. De högsta metallhalterna uppmättes generellt vid Yttratorp med undantag av barium, koppar, krom, nickel och strontium som var högst i S:t Sigfridsån vid Kvarnfors, samt järn som var högst vid Riveberg. Störst avvikelse jämfört med naturliga bakgrundshalter noterades för bly och antimon vid Yttratorp. Halterna i vatten av bly, arsenik och antimon år 2010 vid Riveberg, d.v.s. nedströms Orrefors, var de lägsta som uppmätts sedan undersökningarna startade. Under perioden har halterna av bly och arsenik vid Riveberg minskat signifikant med i storleksordningen %. Utsläppen av bly och arsenik från Orrefors Glasbruk har minskat med i storleksordningen 99 % sedan mitten/slutet av 1990-talet. Utsläppen av antimon har minskat med ca 80 % sedan början av 2000-talet. Även från Nybro avloppsreningsverk har metallbelastningen minskat betydligt. För koppar och krom minskade utsläppen med i storleksordningen 80 % under perioden I S:t Sigfridsån nedströms avloppsreningsverket har också halterna i vatten av koppar och krom minskat signifikant. Gränsvärdena eller miljökvalitetsnormerna för metaller i vatten som anges i Naturvårdsverkets rapporter Förslag till gränsvärden för särskilt förorenande ämnen (2008a) och Övervakning av prioriterade miljöfarliga ämnen listade i Ramdirektivet för vatten (2008b) överskreds inte vid någon lokal år Metaller i sediment undersöktes vid fem lokaler som inte undersökts tidigare inom ramen för den samordnade recipientkontrollen i Ljungbyån Tabell 5. Höga halter av arsenik och bly samt tydligt förhöjd antimonhalt noterades vid Riveberg, d.v.s. nedströms påverkan från Orrefors glasbruk. Höga arsenikhalter uppmättes även i Långegöl och i Hetelåga göl var blyhalten hög. Störst avvikelse jämfört med naturliga bakgrundshalter noterades för bly och antimon vid Riveberg samt bly i Hetelåga göl. Gränsvärdet för zink i sediment som anges i Naturvårdsverkets rapport Förslag till gränsvärden för särskilda förorenande ämnen (2008a; referenshalt plus 860 mg Zn/kg TS) överskreds inte vid någon lokal år Tabell 5. Årsmedelvärden för metaller i vatten och sediment i Ljungbyåns avrinningsområde år Färgerna motsvarar bedömningar utifrån Naturvårdsverkets Bedömningsgrunder (Rapport 4913). För icke färgade parametrar saknas bedömningsgrunder. Metaller i vatten Al Al (labilt) Sb As Pb Cd Cu Cr Ni Zn Provtagningspunkt mg/l µg/l 1a Långegöls utfl. 0,15 0,021 0,064 0,28 1,1 0,021 0,53 0,24 0,23 4,1 1b Yttratorp 0,35 0,010 0,28 0,95 2,5 0,041 1,3 0,31 0, Riveberg 0,19 0,010 0,21 0,30 0,99 0,026 0,64 0,24 0,37 5,1 11 Källstorp 0,22 0,014 0,17 0,32 0,64 0,021 1,0 0,28 0,59 6,2 56 Kvarnfors 0,30 0,010 0,17 0,34 0,38 0,025 1,7 0,44 0,86 8,2 SLU Ljungbyholm 0,20-0,39 0,42 0,020 1,1 0,36 0,71 5,3 Metaller i sediment Djup Ts Gf Gr Sb As Pb Cd Cu Zn Hg Sc Provtagningslokal (cm) (% av prov) (% av Ts) mg/kg Ts 1c Långegöl 0-1 5, , , ,37 2,6 1d Hetelåga göl 0-1 3, , , ,13 3,7 3 Hälleberga kvarn 0-1 2, , , ,20 2,5 6 Riveberg 0-1 7, , ,13 3,5 9 Markustorps kvarn 0-1 1, , , ,17 4,0 Mycket låga halter Låga halter Måttligt höga halter Höha halter Mycket höga halter 8

10 LJUNGBYÅN 2010 Resultat Bottenfauna Beteckningen bottenfauna avser ryggradslösa djur (insekter, fåborstmaskar, iglar, virvelmaskar, snäckor, musslor och kräftdjur) som lever på eller i bottnar i vattenmiljöer. Bottenfaunan undersöktes vid nio lokaler i rinnande vatten (Tabell 6) samt i Orranäsasjöns profundal. Försurningskänsliga sländarter samt känsliga grupper förekom på samtliga lokaler i rinnande vatten vid årets undersökningar. Sex undersökta lokaler bedömdes som nära neutrala (Tabell 6). På tre lokaler var tätheterna av de försurningskänsliga grupperna endast låga, varför dessa lokaler bedömdes som måttligt sura. Statusen med avseende på eutrofiering bedömdes vara god eller hög på samtliga lokaler vid årets undersökningar (Tabell 6). Resultaten visade också att näringstillgången ökade nedströms i avrinningsområdet. God status noterades i S:t Sigfridsån samt i nedre delen av Ljungbyåns huvudfåra. Vid övriga lokaler bedömdes statusen vara hög. Ingen giftpåverkan kunde påvisas vid lokalerna nedströms Orrefors. Generellt ökar det totala antalet taxa ju längre ner i ett vattensystem man kommer, vilket också var fallet både i Ljungbyåns huvudfåra och i St Sigfridsån. Lokalerna där det högsta artantalet påträffades var Stora Binga i Ljungbyån samt Kvarnfors i S:t Sigfridsån. Profundalbottenfaunan i Orranäsjön dominerades av arter som tål låga syrehalter och eutrofigynnade arter. Emellertid försvårades tolkningen av resultaten p.g.a. att bottenvattnet åtminstone periodvis är helt syrefritt (enligt syremätningar från sensommaren). Detta medför att syrekrävande arter försvinner helt, och främst ersätts av snabba kolonisatörer när syret återkommer. Det finns samtidigt inget som tyder på att syrebristen skulle vara orsakad av någon antropogen påverkan, exempelvis utsläpp av näringsämnen från jordbruk eller liknande. Mot denna bakgrund bedömdes därför tillståndet som måttligt näringsrikt, måttligt syrerikt och statusen med avseende på eutrofiering som god. Stora Binga i Ljungbyån bedömdes ha mycket höga naturvärden med avseende på bottenfaunan, och ytterligare fem lokaler bedömdes ha höga naturvärden. Ovanliga arter påträffades på samtliga lokaler bortsett från Riveberg i Ljungbyån och Vägbro St. Sigfrid i S:t Sigfridsån. Totalt påträffades nio arter som bedöms vara ovanliga i södra Sverige (igeln Dina lineata, nattsländorna Adicella reducta, Brachycentrus subnubilus, Goera pilosa, Notidobia ciliaris, Psychomyia pusilla och Wormaldia subnigra, skinnbaggen Aphelocheirus aestivalis och bäckbromsen Ibisia marginata). Tabell 6. Expertbedömningar av bottenfaunan på lokalerna i Ljungbyåns avrinningsområde Markering anger fall där expertbedömningen avviker från klassningen enligt Naturvårdsverkets kriterier. Expertbedömningar Surhets- Status map Status map Naturvärden Lokal klass eutrofiering annan påverkan 2. Ljungbyån, Gamla vägen Gullaskruv Måttligt surt Hög Hög höga 6. Ljungbyån, Riveberg Nära neutralt Hög Hög i övrigt 8. Ljungbyån, Smedfors Nära neutralt Hög Hög i övrigt 9. Ljungbyån, Markustorp kvarn Nära neutralt Hög Hög höga 11. Ljungbyån, Källstorp Nära neutralt Hög Hög höga 13. Ljungbyån, Stora Binga Nära neutralt God Hög mycket höga 53. St. Sigfridsån, Vägbro Skabro Måttligt surt God Hög höga 54. St. Sigfridsån, Vägbro St. Sigfrid Måttligt surt God Hög i övrigt 56. St.Sigfridsån, Kvarnfors Nära neutralt God Hög höga 9

11 LJUNGBYÅN 2010 Resultat Kiselalger Kiselalger är ofta den dominerande gruppen i påväxtalgsamhället. Begreppet påväxtalger innefattar de alger som sitter fast på eller lever i direkt anslutning till olika substrat (t.ex. stenar och makrofyter) i sjöar och vattendrag. Eftersom de flesta kiselalger har specifika krav på sin levnadsmiljö är de mycket bra indikatorer på vattenkvaliteten. Små förändringar kan göra att vissa arter ökar i antal, medan andra försvinner. Kiselalger undersöktes vid två lokaler i S:t Sigfridsån (Tabell 7). Statusklassning av provtagningslokaler görs med hjälp av kiselalgsindexet IPS, som visar påverkan av näringsämnen och lättnedbrytbar organisk förorening. Stödparametrarna %PT (andel föroreningstoleranta kiselalger) och TDI (näringspåverkan) beaktas vid klassningen framför allt om IPS-värdet ligger nära en klassgräns. Båda lokalerna i S:t Sigfridsån bedömdes ha hög status med avseende på närningsämnen (Tabell 7). IPS-indexet låg i nedre delen av klassintervallet för båda och lokal 53 S:t Sigfridsån, Skabro hamnade relativt nära gränsen mot god status. Andelarna näringskrävande (TDI) och föroreningstoleranta (%PT) kiselalger var dock små, vilket stöder klassningarna. Surhetsindexet ACID är framtaget framför allt för att bedöma surheten i vattendrag med ph under 7. Vid höga phvärden ger indexet inte fullt lika starka klassningar som vid Figur 7. Kiselalgen Gomphonema gracile förekom på båda lokalerna i S:t Sigfridsån år 2010, Medins Biologi AB. lägre ph-värden (Andrén & Jarlman 2008). ACID-indexet visade nära neutrala förhållanden för båda lokalerna i S:t Sigfridsån, vilket tyder på ett årsmedelvärde för ph mellan 6,5-7,3 (Tabell 7). Tabell 7. Kiselalgsindex och statusklassning för näringsämnen och lättnedbrytbar organisk förorening samt surhet enligt Naturvårdsverket (2007) i S:t Sigfridsån i Ljungbyåns avrinningsområde näringsämnen och organisk förorening Surhet Nr Lokal IPS (1-20) IPS-klass TDI (0-100) TDI-klass %PT % PT-klass Statusklass Status ACID Klass/pHregim ph-regim 53 S:t Sigfridsån, Skabro 17,9 1 18,6 1 1, Hög 6,63 2 Nära neutralt 54 S:t Sigfridsån, S:t Sigfrid 18,1 1 7,6 1 1, Hög 6,62 2 Nära neutralt 10

12 LJUNGBYÅN 2010 Resultat Miljömål Bara naturlig försurning De försurande effekterna av nedfall och markanvändning skall underskrida gränsen för vad mark och vatten tål. Nedfallet av försurande ämnen skall heller inte öka korrosionshastigheten i tekniskt material eller kulturföremål och byggnader År 2010 är högst 10 % av antalet sjöar, större än 1 ha, och högst 2 % av den totala sjöytan samt högst 15 % av alla sträckor rinnande vatten inom varje avrinningsområde i Kalmar län, försurade på grund av människan. Problemet med försurade vatten är störst i Kalmar läns södra delar, eftersom jordarterna där inte har samma buffringsförmåga som i den norra delen. Den kalkning av vatten som bedrivs i Länsstyrelsens regi kan ses som en behandling av symptom, men den påverkar inte de bakomliggande orsakerna. Nedfallet av luftburna kväve- och svavelföroreningar måste minska ytterligare för att gränsen för kritisk belastning ska klaras. Också efter det att tillförseln av försurande ämnen har upphört tar det lång tid innan sjöar och vattendrag återhämtar sig, och i många fall återgår de aldrig till sitt ursprungliga tillstånd. Målet är mycket svårt att nå inom den utsatta tidsramen även om ytterligare åtgärder genomförs. Man kan dock se en positiv trend i icke kalkade sjöar, framförallt efter (Miljömålsportalen). Ingen övergödning Halterna av gödande ämnen i mark och vatten skall inte ha någon negativ inverkan på människors hälsa, förutsättningarna för biologisk mångfald eller möjligheterna till allsidig användning av mark och vatten. År 2015 uppvisar Kalmar läns sjöar, vattendrag, grundvatten och kustvatten god status enligt vattenförvaltningsförordningen och EG:s ramdirektiv för vatten. Senast år 2010 ska Kalmar läns vattenburna utsläpp av fosforföreningar från mänsklig verksamhet till sjöar, vattendrag och kustvatten ha minskat med minst 20 % från 1995 års nivå. De största minskningarna ska ske i de känsligaste områdena. Senast år 2010 har Kalmar läns vattenburna utsläpp av kväve från mänsklig verksamhet till Östersjön minskat med minst 30 %, från 1995 års nivå på ton vattenburet kväve/år till ton vattenburet kväve/år Utifrån de undersökningar som utförts inom ramen för Ljungbyåns recipientkontroll bedömdes samtliga sjöar och vattendrag ha en sammanvägd hög eller god näringsstatus med avseende på fysikalisk-kemiska parametrar, bottenfauna och kiselalger. Från Ljungbyån till havet finns en tendens till minskning särskilt för fosfortransporten, sett till hela perioden P.g.a. stora variationer kan dock ingen signifikant minskning styrkas. Inte heller flödesviktade årsmedelhalter av fosfor och kväve visar några signifikanta trender under denna period Transport av totalfosfor (ton/år) Transport av totalkväve (ton/år)

13 LJUNGBYÅN 2010 Referenser REFERENSER ALcontrol AB. 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, Ljungbyån 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, Kommittén för samordnad recipientkontroll i Ljungbyån. Andrén, C. & Jarlman, A Benthic diatoms as indicators of acidity in streams. Fundamental and Applied Limnology Vol.173/3: Medin, M., Ericsson, U., Liungman, M., Henricsson, A., Boström, A. & Rådén R Bedömningsgrunder för bottenfauna - Hur Medins Biologi AB klassar och bedömer bottenfauna i sjöar och vattendrag. Medins Biologi AB. Miljömålsportalen Internetadress: Naturvårdsverket (Wiederholm ed.). Bedömningsgrunder för miljökvalitet. Sjöar och vattendrag. Rapport Naturvårdsverket Status, potential och kvalitetskrav för sjöar, vattendrag, kustvatten och vatten i övergångszon. En handbok om hur kvalitetskrav i ytvattenförekomster kan bestämmas och följas upp. Handbok 2007:4, utgåva 1 december Bilaga A Bedömningsgrunder för sjöar och vattendrag. Naturvårdsverket NFS 2008:1. Föreskrifter och allmänna råd om klassificering och miljökvalitetsnormer avseende ytvatten. Utkom från trycket den 11 februari Naturvårdsverket 2008a. Förslag till gränsvärden för särskilda förorenande ämnen. Rapport Naturvårdsverket 2008b. Övervakning av prioriterade miljöfarliga ämnen listade i Ramdirektivet för vatten. Naturvårdsverket Handledning för miljöövervakning: Programområde Sötvatten, Undersökningstyp Påväxt i rinnande vatten kiselalgsanalys Version 3:1, Naturvårdsverket Handledning för miljöövervakning. Programområde: Sötvatten. Undersökningstyp: Bottenfauna i sjöars litoral och i vattendrag tidsserier. Version 1: SCB Statistiska meddelanden. Statistik för avrinningsområden MI 11 SM SIS Svensk Standard, SS-EN 13946, Water quality - Guidance standard for the routine sampling and pretreatment of benthic diatoms from rivers. SIS Svensk Standard, SS-EN 14407:2005, Water quality- Guidance identification, enumeration and interpretation of benthic diatom samples from running waters SMED - Svenska MiljöEmissionsData 2005 PLC5 Pollution Load Compilation 5 Vattenkartan - Sveriges Länsstyrelser och vattenmyndigheter, Internetadress Wiederholm, T Incidence of deformed chironomid larvae (Diptera: Chironomidae) in Swedish lakes. - Hydrobiologia 109: VISS - VattenInformationsSystem Sverige. Internetadress 12

14 LJUNGBYÅN 2010 Bilaga 1 BILAGA 1 Tabell 8. Ljungbyåns provtagningslokaler och andel markslag i avrinningsområdena till respektive provtagningspunkt så som de redovisas för vattenkartans delavrinningsområden. Andelarna för en specifik provtagningslokal har beräknats som andelarna i angivet delavrinningsområde plus samtliga delavrinningsområden uppströms. I tabeller redovisas även tillhörande vattenförekomst, övrigt vatten (ÖV), delavrinningsområde och höjd över havet (HÖH). Höjd över havet motsvarar provpunktens läge. Nr. Vatten- Delavr.- HÖH Yta Markslag förekomst område m km2 V.yta Skog Öppen Jordb. Hygge Sankm. Tätort 1a ÖV ( ) % 81% 3% 1% 5% 8% 1% 1b % 81% 3% 1% 5% 8% 1% 1c ÖV ( ) % 81% 3% 1% 5% 8% 1% 1d ÖV ( ) % 84% 2% 6% 4% 1% 1% 2 SE % 81% 3% 1% 5% 8% 1% 3 SE % 79% 4% 2% 5% 8% 2% 4y SE % 80% 4% 2% 5% 6% 1% 4b SE % 80% 4% 2% 5% 6% 1% 6 SE % 80% 4% 2% 5% 6% 2% 8 SE % 80% 4% 4% 4% 5% 2% 9 SE % 80% 4% 5% 4% 4% 2% 11 SE % 76% 6% 9% 4% 3% 1% 12b SE % 71% 7% 15% 4% 1% 3% 13 SE % 71% 7% 15% 4% 1% 3% 52 SE % 72% 7% 13% 3% 0% 4% 53 SE % 72% 7% 13% 3% 0% 4% 54 SE % 72% 7% 13% 3% 0% 4% 55 SE % 72% 7% 13% 3% 0% 4% 56 SE % 70% 8% 15% 3% 0% 5% 13

15 LJUNGBYÅN 2010 Bilaga 2 BILAGA 2 Tabell 9. Redovisade utsläppsmängder från Ljungbyåns punktkällor år För respektive punktkälla redovisas tillhörande vattenförekomst, delavrinningsområde, provtagningslokaler nedströms samt gällande villkor för verksamheten. Punktkälla P-tot N-tot NH4-N BOD7 Cd Cr Cu Hg Ni Pb Zn As Sb ton/år kg/år Målerås ARV 0,11 1,1 0,92 Vattenförekomst: övrigt vatten Delavrinningsområde: Provpunkter som påverkas nedströms: 1b, 2, 3, 4, 6, 8, 9, 11, 12a, 13 Villkor: Inga Gullaskruvs ARV Nedlagt, ej i bruk under Vattnet går istället till Överstatorps ARV Vattenförekomst: SE Delavrinningsområde: Provpunkter som påverkas nedströms: 3, 4, 6, 8, 9, 11, 12a, 13 Orrefors Kosta Boda AB 0,01 0,072 0,041 2,53 Vattenförekomst: SE Delavrinningsområde: Provpunkter som påverkas nedströms: 6, 8, 9, 11, 12a, 13 Villkor: För utsläpp till recipienten Vapnebäcksån/Ljungbyån av processavlopps-vatten, inklusive rejektvatten från slampress gäller bl.a följande riktvärden som månadsmedelvärden, bly 0,5 mg/l, arsenik 0,3 mg/l, antimon 0,8 mg/l, fluorider 25 mg/l, kadmium 3 µg/l. Som gränsvärden gäller följande utsläppsmängder bly 15 kg/år, arsenik 2 kg/år och antimon 15 kg/år. I gränsvärdena skall också utsläpp till recipient via kylvatten inräknas. Överstatorps ARV 0, ,9 5,1 0,14 1,4 10 0,14 2,5 0, ,88 Vattenförekomst: SE Delavrinningsområde: Provpunkter som påverkas nedströms: 54, 55, 56, 12a, 13 Villkor: Resthalterna i det behandlade avloppsvattnet får som riktvärde ej överstiga 10 mg BOD7 och 0,3 mg totalfosfor per liter, beräknat som medelvärde för kalenderkvartal, samt 15 mg total-kväve per liter, beräknat som medelvärde för kalenderår. Reningseffekten med avseende på totalkväve skall som riktvärde uppgå till minst 50%, beräknat som medelvärde för kalenderår. Tabell 10. Inrapporterade uppgifter år 2010 om miljöpåverkan av tillfällig karaktär samt miljöskyddande åtgärder. Miljöpåverkan av tillfällig karaktär En extrem situation i Ljungbyån uppkom i slutet av november år 2010 med extremt hög vattenföring och omfattande översvämningar. Många enskilda markägare drabbades och för vissa dammar var situationen kritisk. Bräddningar av avloppsvatten förekom på en del håll. Totalt under året bräddade Glasblåsarvägen (Gullaskruv) 7 dagar och Grevens kaj Orrefors 607 timmar och AP Gula gatan (Målerås) 851 timmar. Utförda miljöskyddsåtgärder Inga miljöskyddsåtgärder inrapporterade 14
