1 JIMAGO 500 Flerkanals process- och programregulator B Bruksanvisning

2 Läs igenom bruksanvisningen innan uppstart av instrumentet. Bevara bruksanvisningen på plats där all behörig personal alltid kan komma åt den. Hjälp oss gärna att förbättra bruksanvisningarna. Vi välkomnar förslag och förbättringar. Telefon Telefax Alla nödvändiga inställningar och, vid behov, ändringar inuti instrumentet, beskrivs i denna bruksanvisning. Skulle det trots allt uppkomma problem vid igångkörning, utför inga som helst icke auktoriserade förändringar. Detta kan försvåra era garanti rättigheter! Kontakta istället er leverantör. E Vid retur av instrumentinsats, moduler eller kompenenter, skall reglerna enligt EN Protection of electrostatically sensitive components praktiseras. Använd endast anpassat ESD förpackningsmaterial vid transport. Observera, att vi inte har ansvarsskyldighet för skador orsakade av ESD (elektrostatisk urladdning). Obs! Detta är ingen komplett bruksanvisning utan endast ett komplement till den tyska och engelska.

3 1 Inledning Beskrivning Typografiska symboler 4 2 Identifiering av instrument Typbeteckning Tillbehör Montering Montageplats och klimatförhållande Dimensioner Inbyggnad Rengöring av frontpanelen Elektrisk inkoppling Installations hänvisningar Kopplingsschema 10 5 Handhavande Handhavande: Allmänt Display och knappar Handhavande översikt Ändra värden och välja inställningar Börvärde Registrering Handhavande: Regulator Ändra börvärdet Manuellt läge Handhavande: Programregulator/-givare Program editorn Start av program Handhavande översikt Ändring av programprofil 28

4 6 Parametrar 29 7 Konfiguration Analoga ingångar Reglering Program Gränslarm Utgångar Logiska funktioner Matematik- och logikmodul C-nivå reglering Display Gränssnitt Instrument data Registrering 65 8 Optimering Självoptimering Kontroll av optimering Expandering med moduler Appendix Teknisk data Index 79

5 1 Inledning 1.1 Beskrivning Typ är en process- och programregulator med upp till fyra regler- eller programkanaler. Instrumentet är byggt med frontmått 144mm x 130mm, för standard 92mm x 92mm panelhål och ett djup på 170mm. Displayen är en 5" färgskärm med 27 färger. Skärmens layout kan ändras och individuellt anpassas. Två fritt konfigurerbara skärm upplägg gör det möjligt att placera texter, processvärden, bakgrunder och ikoner. Till förfogande finns maximalt 4 analogingångar och 6 binäringångar, samt sex kortplatser för växlande eller analoga utgångar. För komfortabel konfigurering från PC, finns setup program som tillbehör. Linjäriseringar för vanliga mätomvandlare är lagrade i instrumentet; fyra kundspecifika linjäriseringskurver kan programmeras. Med matematik- och logikmodul kan instrumentet anpassas för en mängd olika styr- och reglerfunktioner. Med seriellt gränssnitt RS422/485 eller Profibus-DP kan instrumentet integreras i ett nätverk. Extra moduler kan enkelt monteras av användaren. Elektrisk anslutning sker bak på instrumentet, via plug-in skruvanslutningar. Analog input 1 Slots Analog input 2 Analog input 3 Interface COM1 setup / RS422/485 Analog input 4 Analog inputs: - resistance thermometer - thermocouples - standard signals - potentiometer - heater current Logic inputs 1 6 for floating contacts Interface COM2 RS422/485 Profibus-DP Output board 1 (standard: 2 relays) Output board 2 (standard: analog output) Output board 3 External relay module ER8 Output boards: - 2 relays (make) - 1 relay (changeover) - 2 logic outputs 0/5 V - 1 logic output 0/22 V - 1 solid-state relay - 1 analog output - 1 supply for 2-wire transmitter 22 V/30 ma Supply voltage V AC V AC/DC = standard version = option = accessory Output board 4 Output board 5 Output board 6 3

6 1 Inledning 1.2 Typografiska symboler Varnings symboler V Fara Denna symbol används vid fara för användaren då instruktionerna ignoreras eller inte följs korrekt! Akta E Akta Denna symbol används där det kan uppstå skada på utrustning eller data då instruktionerna ignoreras eller inte följs korrekt! Denna symbol används där extra försiktigt hanterande krävs, för att inte få skador genom elektrisk urladdning. Noterings H symboler Note Denna symbol används för att fånga extra uppmärksammhet. V Referens Denna symbol refererar till tidigare information i andra bruksanvisningar, kapitel eller avsnitt. H Aktion Denna symbol indikerar att utförande av händelse ska beskrivas. De individuella stegen markeras med asterisk, t.ex. h Tryck på knappen. Representation Menypukter Text relaterad till skärm representation visas i italics, t.ex. Edit program 4

7 2 Identifiering av instrument 2.1 Typbeteckning Grundutförande Typ : Process- och programregulator Grundutförande typ Antal reglerkanaler 2 2 reglerkanaler 4 4 reglerkanaler Version 8 standard, med fabriksinställningar 9 kundspecifik programmering, specifieras Språk på instrument text 1 Tyska 2 Engelska 3 Franska Analoga ingångar inga universell ingång (konfigurerbar) ingång för zirconium dioxide sensor 0 2V Utgångskort inga relä (växlande) halvledarrelä 1A 230V relä (n.o.) slutande binärutgång 0/22V analogutgång matning för 2-tråds omvandlare 22V/30mA binärutgångar 0/5 V Spänningsförsörjning V AC -15/+10% 48 63Hz V AC/DC 48 63Hz Gränssnitt COM2 0 0 inget 5 4 RS422/485 med MODbus/Jbus protokoll 6 4 Profibus-DP 8 0 Ethernet Extra inget datalagring med batteri UL godkänd C-nivå reglering registrerings funktion matematik- och logikmodul / /, 1 Standard version 1. extra koder skrivs efter varandra, separerade med kommatecken. 5

8 2 Identifiering av instrument 2.2 Tillbehör Extern relä modul Ett av RS422/485 gränssnitten krävs för att kunna ansluta den externa relä modulen! Versioner: Spänningsförsörjning V AC Artikelnr. 70/ Spänningsförsörjning 20 53V AC/DC Artikelnr. 70/ PC gränssnitt PC gränssnitt för setup program Artikelnr. 70/ Setup program Versioner: Setup program med program editor 1 Artikelnr. 70/ Program editor Program editor (software) 1 Artikelnr. 70/ Krav: Windows 95/98/NT4.0/ME/2000, PC Pentium100, 32 Mbyte RAM, 15 Mbyte utrymme på hårddisken, CD-ROM, en fri COM-port 6

9 3 Montering 3.1 Montageplats och klimatförhållande Instrumentets omgivande förhållanden måste följa kraven enligt specifikationen i Teknisk data. Omgivningstemperaturen kan vara -5 till 50 C, med en relativ luftfuktighet på maximalt 75 %. 3.2 Dimensioner Montering av flera instrument Min avstånd mellan panelhålen horisontellt vertikalt 54mm 41mm 7

10 3 Montering 3.3 Inbyggnad h Sätt på den medlevererade tätningen. h Sätt in instrumentet i panelhålet. h För på monteringsfästena på baksidan av panelen. Den platta delen av fästena måste ligga tätt mot instrument kapslingen. h Spänn alla skruvarna lika hårt, med skruvmejsel. 3.4 Rengöring av frontpanelen Rengöring Frontpanelen kan rengöras med normalt tvätt- eller rengöringsmedel. Den har begränsad beständighet mot organiska lösningar (t.ex. sprit, bensin, P1, xylol etc.). Använd inte högtryckts tvätt. 8

11 4 Elektrisk inkoppling 4.1 Installations hänvisningar The choice of cable, the installation and the electrical connection must conform to the requirements of VDE 0100 Regulations on the Installation of Power Circuits with Nominal Voltages below 1000 V or the appropriate local regulations. The electrical connection may only be carried out by properly qualified personnel. The instrument must be disconnected on both poles from the electrical supply if contact with live parts is possible. A current-limiting resistor interrupts the supply circuit in the event of a short-circuit. The load must be fused for the maximum relay current, in order to prevent the contacts of the output relay becoming welded in the event of a short-circuit. Electromagnetic compatibility conforms to the standards and regulations cited in the technical data. Run input, output and supply cables separately and not parallel to one another. All input and output cables without connection to the mains supply must be arranged as twisted and screened cables. Ground the screen on the instrument side to the potential earth. The PE terminal on the instrument must be earthed. This cable must have at least the same conductor cross-section as used for the supply cables. Grounding and earthing leads must be wired in a star configuration to a common earth point that is connected to the protective earth of the electrical supply. Do not loop earth or ground connections, i.e. do not run them from one instrument to another. Do not connect any additional loads to the supply terminals of the instrument. The instrument is not suitable for use in areas with an explosion hazard (Ex areas). In addition to faulty installation, incorrect settings on the controller (setpoint, data of the parameter and configuration levels, internal alterations) can also interfere with the correct operation of dependent processes, or even cause damage. Safety devices should always be provided that are independent of the controller (such as overpressure valves or temperature monitors/limiters) and only capable of adjustment by specialist personnel. Please observe the relevant safety regulations for such matters. Since adaptation (self-optimization) cannot be expected to handle all possible control loops, an unstable parameterization is theoretically possible. The stability of the actual value that is produced should therefore be checked. The measurement inputs of the controller must not exceed a maximum potential of 30 V AC or 50 V DC against PE. 9

12 4 Elektrisk inkoppling 4.2 Kopplingsschema Output 1 Output 2 Output 3. V Elektrisk anslutning får endast utföras av kvalificerad personal. Com Output 4 Output 5 Output 6 Com.2 bin. Input H Instrument version kan identifieras med hjälp av typkoden. Se typskylten på kapslingen. Input 1 Input 2 Input 3 Input PE N (L-) L1 (L+) Analoga ingångar 10

13 4 Elektrisk inkoppling Utgångar A Utgångskort 2 slutande(make) reläkontakter Det är inte tillåtet att på ett kort kombinera nätkretsen och krets med skyddad lågspänning. Spänningsförsörjning PE PE PE N (L-) N V AC L V AC/DC L1 (L+) L1 L+ Gränssnitt COM RxD + RxD - TxD + TxD - RS 422 RxD/TxD + RxD/TxD - RS 485 Profibus-DP Pin Beläggning 3 RxD/TxD-P 4 RTS 5 DGND 6 VP 8 RxD/TxD-N 11

14 4 Elektrisk inkoppling 12

15 5 Handhavande 5.1 Handhavande: Allmänt Display och knappar Front (10) (1) (2) (3) (4) (9) (8) (5) EXIT (7) (6) Display och knappar Nr. Betydelse 1 Status linjal med tid, datum, namn på skärmbild och instrument namn. 2 Färgskärm (skärmbild konfigurerbar) Fabriksinställt för fast-börvärdes regulator: ärvärde, börvärde, utsignal (bargraf). Fabriksinställt för programregulator: ärvärde, börvärde, programnummer/ namn, avsnittsnummer, återstående programtid 3 Info/alarm symbol 4 Knapparnas aktuella funktioner 5 Knappar (Softkeys) med varierande betydelse i färgskärmen. 6 Info/alarm display Visning av information (blå) eller alarm (röd). 7 EXIT/manuellt knapp för manuellt läge, navigering och programpaus. 8 Handhavande läge/status 9 Power LED lyser grön när instrumentet har matningspänning. 10 Status indikering på utgångarna (konfigurerbar) 13

16 5 Handhavande Symboler i displayen Symbol Betydelse Info Alarm Alarm meddelanden måste kvitteras (se förklaring för bild loop ) Automatiskt läge/programmet är igång Manuellt läge/ (blue) Reglering manuellt läge (green) Självoptimering aktiv (symbolen blinkar) Rampfunktion aktiv Programpaus Reglerventil öppnas (modulerande/trepunkt-steg reglering) Reglerventil stängs (modulerande/trepunkt-steg reglering) 14

17 5 Handhavande Handhavande översikt Custom picture 2 Custom picture 1 Recording All channels Channel 4 Channel 3 Channel 2 Channel 1 v Kapitel 7.9 Display Event list Service mode Device info Configuration level Parameter level Operating level User level Program start menu Program editor Program times Limit comparators Setpoint+Parameter set Control contacts Analog signals Logic inputs+logic Logic outputs Setpoint Manual output for program controller/ generator for fixed-setpoint controller version EXIT (>2s) = tillbaka till bild loop Time-out = Om ingen knapp trycks in går displayen, efter en definierad tid, automatiskt till bild loop. 15

18 5 Handhavande Bild loop Bild loopen innehåller skärmbilder för maximalt fyra reglerkanaler, den gemensamma bilden med alla aktiva reglerkanaler, registrering och två fritt definierbara skärmbilder. Skärmbilderna kan blandas individuellt. v Kapitel 7.9 Display Custom picture 2 Custom picture 1 Recording All channels Channel 4 Channel 3 Channel 2 Channel 1 EXIT Knapparnas betydelse: - fler funktioner - start/stopp självoptimering, för visad kanal - Kvittera alarm meddelanden och gränslarm - stega ett avsnitt (programreglering) - reglering i manuellt läge (programreglering) Detaljer De olika process variablernas tillstånden och värden visas här i översiktlig och strukturerad form. Program times* Limit comparators Setpoint+Parameter set Control contacts* Analog signals Logic inputs+logic Logic outputs * endast för programregulator/-givare - scroll ner 16

19 5 Handhavande Meny Event list Service mode Device info Configuration level Parameter level Operating level User level EXIT Användar nivå Med hjälp av denna skärmbild kan användaren sammanställa, via setup programmet, de parametrar som ofta ska ändras. Denna skärm visas endast vid motsvarande konfigurering. v B Operating nivå Här sätts börvärdena för alla reglerkanalerna och självoptimeringen startas. v Kapitel 8.1 Självoptimering Parameter nivå Reglerkanalernas parametrar definieras här. v Kapitel 6 Parametrar Konfiguration nivå Här anpassas instrumentet till regleruppgiften. v Kapitel 7 Konfiguration Instrument info Här visas information om instrumentets hårdvara, mjukvara och optioner. Service mode Denna skärmbild kan endast användas av service personal. Händelse lista Olika händelser (t.ex. alarm meddelanden, gränslarm) dokumenteras här. 17

20 5 Handhavande Ändra värden och välja inställningar Ändra värden I ett antal skärmbilder går det att ändra parametrarna. h Välj parameter h Öka parameter värde med h Minska parameter värde med Om knappen trycks in en stund, ändras värdet snabbare. Cirka 2s efter att en knapp har släppts, bekräftas ändringen automatiskt. Parameterarna kan ändras inom sina värdeområde eller inom displayens maximala värden(t.ex. två decimaler: till ). Ändra antalet decimaler h Öka antalet decimaler med h Minska antalet decimaler med Välja h Välj parameter h Stega upp i listan med h Stega ner i listan med h Bekräfta med Ställa in koder och tider Tider och koder ändras siffra för siffra. h Öka eller minska värde (digit) med och h Gå till nästa siffra med h Bekräfta ändring med eller 18

21 5 Handhavande Börvärde Konfigurering i regulatorn Varje reglerkanal har fyra börvärden och möjligheten att växla mellan dem. Börvärdena definieras enligt nedan: v Kapitel 7.2 Reglering v Kapitel 7.6 Logiska funktioner 19

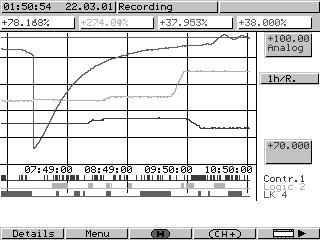

22 5 Handhavande Registrering Skärmbild Registreringsfunktionen används för att visualisera kurvor för upp till fyra analogingångar och upp till tre logiska ingångar (binäringångar). Momentanvärden för upp till fyra analoga insignaler Grafisk presentation av de analoga insignalerna Skalering på de analoga insignalerna Tidsaxel (format hh:mm:ss) Grafisk presentation av de logiska ingångarna Tidsraster Knappar - hämta historia - växla visning för skalering på analogsignalerna Historia Data som har registrerats kan avläsas här. Det lagrade tidsområdet visas på tidsaxeln. Det lagrade tidsområdet beror på samplingstiden (justerbar) och varierar mellan 12 timmar och maximalt 1 dag. h Ändra kurvavsnittet med,,, h Hämta zoom funktionen med (knappfältet ändras) h Zooma in /zooma med eller 20

23 5 Handhavande h Returnera till scroll funktionerna med h Lämna historia med EXIT 5.2 Handhavande: Regulator Om instrumentet har konfigurerats som fast-börvärdes regulator, kan följande utföras i automatiskt/manuellt läge: Ändra börvärdet Reglerkanalens aktiva börvärde kan ändras i tillhörande skärmbild. Regulatorn måste vara i automatiskt läge. h Ändra börvärdet med och (knapparnas betydelse ändras, ett fönster hoppar fram ) h Ändra antalet decimaler med och h Det nya börvärdet bekräftas automatiskt efter 2 sekunder eller genom att trycka på 21

24 5 Handhavande Manuellt läge Ändra utgången Utsignalen från den reglerkanal som visas, kan ändras genom att växla över till manuellt läge. EXIT h Växla till manuellt läge med (håll knappen intryckt i minst 2sekunder!) (symbolen för manuellt läge visas) h Ändra utgången med och h Ändra antalet decimaler med och h Den nya utsignalen bekräftas automatiskt efter 2sekunder eller genom att trycka på Ändra utgången på modulerande regulator I händelse av modulerande (trepunkt-steg) reglering, används knapparna för att direkt påverka höger och vänster rörelse på motorventilen. Ventilläget visas endast om återkoppling är ansluten. - öppna ventil - stäng ventil manuellt läge kan förreglas. 5.3 Handhavande: Programregulator/-givare Om instrumentet är konfigurerat som programregulator/-givare, måste det först skrivas ett program, genom att använda den interna program editorn eller setup programmet Program editor Allmänt 50 program med maximalt 99 avsnitt kan programmeras; total kan 1000 avsnitt implementeras. Program skapas avsnitt för avsnitt genom att programmera börvärden och avsnittstider. 22

25 5 Handhavande Vidare kan styrkontakterna 1 8 och den aktiva parametersatsen definieras för varje avsnitt. Börvärdes profilen kan fungera antingen som ramp eller steg (konfigurerbart). Följande diagram visar en rampfunktion. v Toleransband För att övervaka ärvärdet i varje avsnitt, kan ett toleransband tillämpas runt börvärdesprofilen. Om gränsen över eller underskrids, genereras en toleransband signal, vilken internt vidarbearbetas och eventuellt skickas till utgång. v Kapitel 7.5 Utgångar v Kapitel 7.6 Logiska funktioner 23

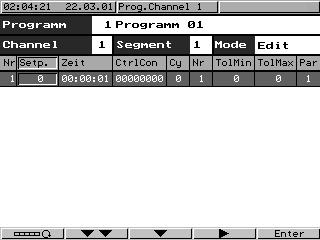

26 5 Handhavande Program editor h Starta upp med Edit program h Välj program med markörknapparna h Välj programkanal med markörknapparna Programkanalens nummer Programnummer och -namn Antal programavsnitt Läge/mode - editera - temporär ändring Avsnittsnummer Avsnittstid Avsnittsbörvärde - fler knappfunktioner Styrkontakterna 8 1 (1=On) Parametersats nummer Undre och övre toleransband Antal repetitions cykler (Cy) med startavsnitt (Nr.) 24

27 5 Handhavande Skriva nytt program När ett nytt program skapas, editeras avsnitten i följd efter varandra. h Lägg till ett nytt avsnitt till programprofilens sista avsnitt med Kopiera avsnitt Existerande avsnitt kan kopieras och infogas i en annan del av programmet. Avsnittet som kopierades, infogas övanför markörens position. h Sätt markören på det avsnitt som skall kopieras h Kopiera med h Sätt markören på önskad position h Infoga avsnittet med Infoga avsnitt Ett nytt avsnitt kan infogas, ovanför markörens läge, i en existerande sekvens med avsnitt. h Infoga avsnitt med Ta bort avsnitt h Ta bort markerat avsnitt med Repetitions cykel En grupp avsnitt vilka är arrangerade i en sekvens kan repeteras upp till 99 gånger eller oändligt länge (skriv in: -1). Repetitions cyklen programmeras i gruppens sista avsnitt. Exempel: S02 S04 ska repeteras en gång. h Editera avsnitt 4 h Sätt antal repetitionscykler till Cy=1 h Sätt start avsnitt till No.=2 Kontrollera programprofilen De editerade programavsnitten kan visas och kontrolleras i grafisk form. Repetitionscyklerna visas inte. h Visa programprofilen med 25

28 5 Handhavande Start av program Direkt start av program Programmet som visas i skärmen startas. h Starta programmet med Ett program kan även väljas, startas och avbrytas via de logiska ingångarna. Den logiska funktionen Programval har prioritet över inställningarna i menyn Programstart. v Kapitel 7.6 Logiska funktioner Välj och starta program Presentationen av det valda programmet kan konfigureras som lista eller ikon. v Kapitel 7.11 Instrument data h Hämta upp programutvalet med h Välj program med markör knapparna h Starta programmet med 2x (Programmet kör igång direkt) Start program Starta programmet vid en viss tid Programmet kan startas vid en specifierad tidpunkt. Det finns två konfigurerbara val: 1. Starta vid specifierad datum och tid 2. Starta med en specifierad fördröjning i timmar, minuter och sekunder. v Kapitel 7.3 Program H Efter start av program sätts inställningarna till sina standardvärden. h Hämta upp programutvalet med Start program h Välj program med markör knapparna h Ändra till menyn Programstart med h Ställ in starttid/startdatum eller startfördröjning, startavsnitt och återstående avsnittstid h Starta programmet med 26

29 5 Handhavande Handhavande översikt Flödesschemat nedan ger en översikt på de olika driftslägena och funktioner i en programregulator. Flera funktioner kan även realiseras via de logiska ingångarna. Contr. manual mode h Alter output with and (green) Basic status Defined system status Controller inactive (factory-set) Automatic mode h Pause program EXIT Continue with (>2sec) h Step on one segment with EXIT (>2sec) EXIT Manual oper. mode Controller is active h Alter setpoint with and h Start self-optimization (blue) Program editor h Make temporary alterations in program Knapparna och kan nås via Details. Normalläge I normalläget är systemets status definierad med följande fabriksinställningar, för programkanalerna: - Reglering, reglerkontakter och gränslarmsen är inaktiva - Regler börvärdet är 0 - Parametersats 1 är aktiv för alla regulatorer Systemets status kan modifieras via setup programmet. 27

30 5 Handhavande Temporära ändringar Temporära ändringar är ändringar av det aktuella programmet i programeditorn. De lagras inte i programminnet, dvs. ändringar förloras efter omstart. Vid ändring av aktuellt avsnitt, anpassas börvärdesprofilen automatiskt Ändring av programprofil Funktionen Externt börvärde med korrektur kan användas för att förskjuta programprofilen upp eller ner. Externt börvärde Det externa börvärdet definieras via en analog insignal. v Kapitel 7.2 Reglering 28

31 6 Parameterar Allmänt För varje reglerkanal, kan två parameteruppsättningar lagras. Access kod Fabriksinställd kod: 0001 Access koden kan ändras via setup programmet. Proportional band digits 0 digits Storleken på proportionalområdet Proportionalband = 0 betyder att reglertypen inte är verksam! (gränslarms styrning) Vid proportionell reglering, måste proportionalbandet vara >0. Deriveringstid s 80 s Bestämmer differentialdelen på reglerutsignalen Integraltid s 350 s Bestämmer integraldelen på reglerutsignalen Cykeltid s 20 s Vid växlande utgång, skall cykeltiden väljas så att a) det pulserande energiflödet till processen inte förorsakar onödigt varierande ärvärden och b) styrdonen inte överlastas. Kontaktavstånd digits 0 digits Avståndet mellan två reglerkontakter för trepunkt, modulerande eller kontinuerlig reglering med reglerventils återkoppling. Parameter nivå Regulator 1 (2 4) Parametersats 1 (2) Parameter Värdeområde Fabriksinställning Betydelse Reglertyp 1 P, I, PD, PI, PID PID Vid modulerande (trepunkt-steg) reglering kan endast PI och PID implementeras. Kopplingsdifferans digits 1 digits Hysteres för regulatorer med växlande utgång och proportionalband = 0. Ställtid s 60 s Den egentliga ställtiden för reglerventilen vid modulerande och kontinuerlig reglering med ventil återkoppling. Arbetspunkt -100 till +100% 0% Utsignal för P och PD reglering (när x = w är y = Y0). Utsignals begränsning Minsta relätillslagstid 0 100% 100% Maximala gränsen för utsignalen till +100 % -100% Minimala gränsen för utsignalen s 0 s Begränsar kopplingsfrekvensen vid växlande utgångar. 29

32 6 Parameterar Reglertyp 2 Reglerstruktur 2 P, I, PD, PI, PID PID Parametrarna referar till den andra reglerutgången för Proportional digits 0 digits trepunkts och modulerande reglering. band Deriveringstid s 80 s Integraltid s 350 s Cykeltid s 20 s Kopplings digits 1 digit differans Minsta relätillslagstid 0 60 s 0 s H Visningen av parametrarna på instrumentets skärm beror på den valda reglertypen. v Kapitel 7.2 Reglering 30

33 7 Konfiguration Allmänt För presentation av parametrar och funktioner i konfigurations nivån gäller följande: Parametern visas inte eller kan inte väljas om - instrumentet inte är anpassat för parameterns funktion. Exempel: Utgång 3 kan inte konfigureras om inte instrumentet är utrustat med en utgång 3. - parametern är irrelevant för den funktion som konfigureras. Exempel: Analogingång 1 är konfigurerad för Pt100, vilket betyder att display start och ändvärde för standard signaler inte kan väljas. HVissa parameterar är endast tillgängliga för fast-börvärdes regulatorer (med eller utan rampfunktion) och andra för programregulatorer/-givare. Dessa parametrar och inställningar är markerade med ett F (t.ex. ramp F ) för fast-börvärde och med P för program. Access kod Fabriksinställd kod: 0002 Selector Selector är den meny som fälls ner när man konfigurerar en individuell parameter. Två standard selectors finns definierade för konfigurationstabellen nedan. Analog selector Switched off Analog inp.1 Analog inp.4 Math 1 Math 8 Process value C1 Setpoint C1 Ramp end C1 Control dev. C1 Output C1 Process value C2 Setpoint C2 Ramp end. C2 Control dev. C2 Output C2 Process value C3 Setpoint C3 Ramp end C3 Control dev. C3 Output C3 Switched off Measurement of analog input 1 Measurement of analog input 4 Result of math formula 1 Result of math formula 8 Process value for controller 1 Setpoint for controller 1 Ramp end value for controller 1 Control deviation for controller 1 Output for controller 1 Process value for controller 2 Setpoint for controller 2 Ramp end value for controller 2 Control deviation for controller 2 Output for controller 2 Process value for controller 3 Setpoint for controller 3 Ramp end value for controller 3 Control deviation for controller 3 Output for controller 3 31

34 7 Konfiguration Process value C4 Setpoint C4 Ramp end. C4 Control dev. C4 Output C4 Y cascade C1 Y cascade C4 Setpoint 1 C1 Setpoint 4 C1 Setpoint 1 C2 Setpoint 4 C2 Setpoint 1 C3 Setpoint 4 C3 Setpoint 1 C4 Setpoint 4 C4 Setpt.1 PCh1 P Setpt.1 PCh4 P Setpt.2 PCh1 P Setpt.2 PCh4 P Seg. end val.pch1 P Seg. end val.pch4 P Output 1 C1 Output 2 C1 Output 1 C2 Output 2 C2 Output 1 C3 Output 2 C3 Output 1 C4 Output 2 C4 RemSegT PCh1 P RemSegT PCh4 P Seg. Time PCh1 P Seg. Time PCh4 P Progam time P RemProgT P Analog value internal Pt100 Sampling time Process value for controller 4 Setpoint for controller 4 Ramp end value for controller 4 Control deviation for controller 4 Output for controller 4 Standardized output with cascade control for controller 1 Standardized output with cascade control for controller 4 Setpoint 1 for controller 1 Setpoint 4 for controller 1 Setpoint 1 for controller 2 Setpoint 4 for controller 2 Setpoint 1 for controller 3 Setpoint 4 for controller 3 Setpoint 1 for controller 4 Setpoint 4 for controller 4 Setpoint 1 for program channel 1 Setpoint 1 for program channel 4 Setpoint 2 for program channel 1 Setpoint 2 for program channel 4 Current final segment value for program channel 1 Current final segment value for program channel 4 Controller output 1 for controller 1 Controller output 2 for controller 1 Controller output 1 for controller 2 Controller output 2 for controller 2 Controller output 1 for controller 3 Controller output 2 for controller 3 Controller output 1 for controller 4 Controller output 2 for controller 4 Remaining segment time for program channel 1 (in seconds) Remaining segment time for program channel 4 (in seconds) Segment time for program channel 1 (in seconds) Segment time for program channel 4 (in seconds) Total program time (in seconds) Remaining run time of program (in seconds) any analog value (from address) Temperature measurement of internal Pt100 Sampling time of instrument 32

35 7 Konfiguration Binary selector Switched off Output 1 C1 Output 2 C1 Output 1 C2 Output 2 C2 Output 1 C3 Output 2 C3 Output 1 C4 Output 2 C4 Limit comp.1 Limit comp.16 Contr. contact 1 P Contr. contact 8 P Logic inp. 1 Logic inp. 6 Logic 1 Logic 8 Binary logic value Progam end P Ramp end 1 F Ramp end 4 F Tolerance band P Manual mode C1 Manual mode C4 Transmitter Logic OFF Logic ON Switched off Controller output 1 for controller 1 Controller output 2 for controller 1 Controller output 1 for controller 2 Controller output 2 for controller 2 Controller output 1 for controller 3 Controller output 2 for controller 3 Controller output 1 for controller 4 Controller output 2 for controller 4 Limit comparator 1 Limit comparator 16 Control contact 1 Control contact 8 Logic input 1 Logic input 6 Result of logic linkage 1 Result of logic linkage 8 any binary logic value (from address) Program end signal Ramp end signal for controller 1 Ramp end signal for controller 4 Signal on going above/below tolerance band Controller 1 in manual mode / program pause Controller 4 in manual mode / program pause Signal always active Logic 0 Logic 1 Definition av programtider I en programregulator/-givare finns olika tider definierade, vilka kan bearbetas och övervakas internt. w (1) (2) (3) (4) (1) Programtid (3) Avsnittstid (2) Återstående programtid (4) Återstående avsnittstid tx t 33

36 7 Konfiguration 7.1 Analoga ingångar Konfiguration Analog ingångar Regulator Prog.givare/källa Gränslarm Utgångar Logiska funkt. Math / Logic C-nivå Visning Interfaces Instrument data Registrering Beroende på instrument version, finns det upp till fyra analogingångar. Analogingångarna är i nummerordning (ingång 1 4) enligt kortplatserna. Givare Analog ingång 1 (2 4) Värde/val Beskrivning Ingen funkti 3-tråds res 2-tråds res Termo int. Termo ext. Termo fast. Potentiometer Värm ström 0 20mA 0 10V 0 1V 0 100mV V -1 +1V mV 4 20mA 2 10V 0.2 1V mV -6 10V V mV Ingen funktion Motståndstermometer i 3-ledare koppling Motståndstermometer i 2-ledare koppling Termoelement (internt kalla lödstället) Termoelement (externt kalla lödstället) Termoelement (konstant kalla lödstället) Potentiometer Värmeström 0 50mA AC 0 20mA 0 10V 0 1V 0 100mV -10 till +10V -1 till +1V -100 till +100mV 4 20mA 2 10V 0.2 1V mV -6 till 10V -0.6 till 1V -60 till +100mV fabriksinställt på analogingång 2 4: ingen funktion Fabriksinställningen visas i bold. 34

37 7 Konfiguration Linjärisering Analog ingång 1 (2 4) Värde/val Beskrivning Linjär Pt100 Pt100 JIS Ni100 Pt500 Pt1000 Ni1000 Pt50 CU50 Pt K9 KTY11-6 Fe-Con J NiCr-Con E NiCr-Ni K NiCrSi-NiSi N Cu-Con T Pt30Rh-Pt6Rh B Pt13Rh-Pt R Pt10Rh-Pt S Cu-Con U Fe-Con L W5Re_W26Re C W3Re_W25Re D W3Re_W26Re C-nivå Kundanpas. 1 Kundanpas. 2 Kundanpas. 3 Kundanpas. 4 Vid kundspecifik linjärisering (t.ex. kundanpas. 1 ) kan maximalt 20 brytpunkter, eller en 5:e gradens polynom funktion (endast med setup program) programmeras. C-nivå linjärisering används för C-nivå reglering med zircon dioxide sensor. För linjärisering KTY11-6, är resistansen 2kΩ vid 25 C. Resistansen kan anpassas via parametern KTY: Ω vid 25 C/77 F. Offset till 0 till Offset används för att korrigera ett mätvärde med ett fast värde, upp eller ner. Fabriksinställningen visas i bold. Exempel: Uppmätt Värde i värde Offset displayen A Regulatorn använder det korrigerade värdet för sina beräkningar (=visat värde). Detta värdet svarar inte mot det egentliga värdet. Inkorrekt användning, kan resultera i otillåtna reglervariationer. 35

38 7 Konfiguration Mätområde start till Vid begränsning av mätområdet svarar instrumentet tidigare Mätområde slut till på mätvärdes över-/underskridning. Exempel: Område: Pt till +850 C. Ett alarm meddelande ska genereras för temperaturer utanför området 15 till 200 C. Mätområde start: 15 Mätområde slut: 200 Visning start till 0 till Mätgivare med standard signaler och potentiometrar, Visning slut till 100 till behöver ett mätområde knutet till den fysiska signalen Exempel: 0 20mA C. Signalens mätområde kan över/underskridas med 20 % utan att generera out-of-range signal. Filter s För att anpassa det digitala ingångsfiltret (0s = filter off). 63% of the alterations are accounted for after 2x filter time constant at a signal step change. Är filtertids konstanten stor: - hög dämpning av störsignaler - långsam reaktion av ärvärdesvisningen gentemot ärvärdesförändringar - låg gränsfrekvens (2:a ordningens lågpass filter) TC fixerad Temperaturen på det externa kalla lödstället. TC extern Värme ström övervakning KTY: Ω vid 25 C/ 77 F. Analog ingång 1 (2 4) Värde/val Beskrivning Analog ing.1 Analog ing. 2 Analog ing. 3 Analog ing. 4 ingen funktion Utgång 1 Utgång 12 Temperaturen för det kalla lödstället temperature med extern temperaturgivare. Theheater current is evaluated using a current transformer with a standard signal output, which can be monitored by linking the analog input with a limit comparator. The measurement is always made when the heating contact is closed. The measurement is retained until the next measurement Resistans vid 25 C/77 F med linjärisering KTY 11-6 Omkalibrering Start värde till 0 till Slut värde till 1 till H As opposed to all the other settings, entry of the start and end value is linked to the latest measurement at the input concerned. As a rule, these values cannot be adopted by another instrument. Fabriksinställningen visas i bold. 36

39 7 Konfiguration Kundspecifik omkalibrering A signal is processed electronically (conversion, linearization ) to produce a measured value via the analog inputs of the controller. This measured value enters into the computations of the controller and can be visualized on the displays (measured value = displayed value). This fixed relationship can be modified if required, i.e. the position and the slope of the measurement characteristic can be altered. 37

40 7 Konfiguration Procedur Mata regulatorn med två mätvärden ((1), (3)), efter varandra; de ska vara så långt ifrån varandra som möjligt. Vid dessa mätpunkter, knappa in de önskade värdena (start värde, slut värde) i regulatorn. Ett referens instrument är hjälpligt för att bestämma mätvärdena M1 och M2. Mätvärdena måste vara stabila under programmeringen. Programmering h Starta med mätvärde (1) h Ställ in startvärde (2) 1 h Ändra till mätvärde (3) h Ställ in slutvärde E (4) 1 H Om kalibrering sker utan referens instrument, måste offset tagas med i beräkning vid mätvärde (3). För att avbrytal kalibreringen, måste start- och ändvärdena programmeras till samma värden. Då sätts automatiskt startvärdet till 0 och slutvärdet till 1. Annars kommer senare kalibreringar att baseras på den korrigerade karaktäristiken. 1. If start value=0 or end value=1 is to be set, then the value must first be altered using or to enable correction. 38

41 7 Konfiguration 7.2 Reglering Konfiguration Analog ingångar Regulator Prog.givare/källa Gränslarm Utgångar Logiska funkt. Math / Logic C-nivå Visning Interfaces Instrument data Registrering Följande ställs in här: reglertyp, regulatorns insignaler, börvärdesgränserna, funktion för manuellt läge och inställningarna för självoptimering av de fyra reglerkanalerna. Reglertyp Reglering Regulator 1 (2 4) Konfiguration Värde/val Beskrivning 2-punkt regl. 3-punkt regl. Modulerande Kontinuerlig återk. Kontinuerlig Direkt Invers Tvåpunkts regulator Trepunkts regulator Trepunkt-steg regulator (modulerande) Kontinuerlig reglering med återkopplad reglerventil Kontinuerlig reglering Direkt Invers invers direkt Låsning av manuellt läge Öppen låst invers: Reglerutgången Y är > 0 när ärvärdet är mindre än börvärdet (t.ex. värme). direkt: Reglerutgången Y är > 0 när ärvärdet är större än börvärdet (t.ex. kyla). Om manuellt läge är låst, går det ej att växla över via knapparna eller någon logisk ingång. Manuell utgång -100 till 101 Definierar utsignalen efter övergång till manuellt läge. 101 = senaste utsignalen Område utgång -100 till 0 till 101 Utgång vid mätvärdes över/underskridning (out-of-range) 101 = senaste utsignalen Fabriksinställningen visas i bold. 39

42 7 Konfiguration Regulator 1 (2 4) Konfiguration Värde/val Beskrivning Dödband Utsignalens förändring är helt dämpad inom dödbandet; t.ex. vid brussignaler. Externt börvärde utan korrigering med korrigering Dödbandet är endast aktivt vid reglering med I-del. Externt börvärde utan korrigering Externt börvärde med korrigering Externt börvärde med korrigering Externt börvärde + börvärde 1 = aktuellt börvärde Det externa börvärdet korrigeras upp eller ner via knapparna (börvärde 1). Displayen visar det aktuella börvärdet. Aktivering av funktionerna: v Regulator 1 Ingångar Externt börvärde Börvärde start till Börvärdesbegränsningen förhindrar inställning av värde Börvärde slut till utanför det definierade området. A Börvärdesbegränsningen fungerar inte vid börvärdesändring via gränssnittet. Det korrigerade värdet är begränsat för externt börvärde med korrigering. Utsignal start till 0 till Standard utsignal för kaskad reglering: Utsignal slut till 100 till Om reglerkanalen är Master, måste utsignalen (0 100%) skaleras så att den matchar Slave-regulatorns börvärdes område. Kaskad reglering ingen funktion Master reg. 1 Slave reg. 1 Master reg. 2 Slave reg. 2 Fabriksinställningen visas i bold. Aktiverar kaskadreglering och definierar reglerkanalen som master eller slave för kaskad 1 eller 2. Ärvärde Externt börvärde Program börvärde Regulator 1 (2 4) Ingångar Värde/val Beskrivning (Analog selector) Analog ing. 1 (Analog selector) Avstängd (Analog selector) Börv.1 PK1 Fabriksinställning visas i bold. Definierar reglerkanalens källa för ärvärdet. Aktiverar extern börvärdes ingång och definierar källan. Tilldelar en av de fyra tillgängliga profil spåren till reglerkanalen. ingen funkt. betyder att reglerkanalen motsvarar en fastbörvärdes regulator. 40

43 7 Konfiguration Manuell utgång Utsignals återkoppling Additiv störning Multiplikativ störning Regulator 1 (2 4) Ingångar Värde/val Beskrivning (Analog selector) Avstängd (Analog selector) Avstängd (Analog selector) Avstängd (Analog selector) Avstängd Fabriksinställning visas i bold. Den manuella utsignalen definieras via en analog signal, istället för via knapparna eller gränssnittet. Definierar källan för utsignals återkopplingen. Måste konfigureras då kontinuerlig reglering med återkopplad reglerventil används! Definierar källan för additiv störning. Definierar källan för multiplikativ störning. Metod Självoptimering Utgång 1 för Tune Utgång 2 för Tune Regulator 1 (2 4) Självoptimering Värde/val Beskrivning Svängning Stegsvar Öppen låst Relä Halvledarrelä + logik Analog Relä Halvledarrelä + logik Analog En av två procedurer kan väljas för självoptimering. v Kapitel 8 Optimering Viloutsignal -100 till 0 till +100% Start utsignal vid stegsvar Stegstorlek % Stegstorlek vid stegsvar Fabriksinställning visas i bold. Om funktionen är låst kan, självoptimeringen inte startas från knapparna eller logikingång. Typen av utsignal för reglerutgång 1 och 2 måste definieras. 41

44 7 Konfiguration 7.3 Program Konfiguration Analog ingångar Regulator Prog.givare/källa Gränslarm Utgångar Logiska funkt. Math / Logic C-nivå Visning Interfaces Instrument data Registrering Här definieras instrumentets grundinställningar. Instrumentet kan för alla reglerkanaler, användas som fast-börvärdes regulator, programregulator eller programgivare. Vidare kan rampfunktion (fast-börvärdes reglering) aktiveras för individuell reglerkanal och olika parametrar definieras för programregulator/-givare. Funktion Funktion Värde/val FastBörvRegl. Programregulator Programgivare Fabriksinställning visas i bold. Beskrivning Grund funktion Rampfunktion Stigande eller fallande rampfunktion kan implementeras. Ramp-slut värdet bestäms av börvärdes ingången. H Rampfunktionen avbryts vid givaravbrott eller vid manuellt läge. Utgångarna reagerar som vid över/underskridning (konfigurerbart). 42

45 Rampfunktionen kan stoppas och avbrytas via logik ingångarna. v Kapitel 7.6 Logiska funktioner 7 Konfiguration Funktion F Enhet på stigningen F Ramp Rampregulator 1 (2 4) Värde/val Beskrivning Inaktiv Aktiv C/minut C/timme C/dag Definierar om rampfunktionen ska vara aktiv för motsvarande reglerkanal. Rampstigning F Antal steg Fabriksinställning visas i bold. F = parameter endast för fast-börvärdes regulator Ramp stigningens enhet i grader celsius per tidsenhet. Programstart P Respons på området P Program Värde/val Progr.start Vid ärvärdet Beskrivning Programstart vid det först programmerade börvärdet. Det aktuella ärvärdet från programkanal 1 accepteras som det första börvärdet Fortsätta Respons vid mätvärdes över/underskridning Progr.stop Fabriksinställning visas i bold. P = parameter endast för programregulator/-givare 43

46 7 Konfiguration Respons vid strömavbrott P Program Värde/val Prog.avbrott Fortsätta Stanna Fortsätta X% Fortsätta ärvärde Beskrivning Respons på program körningen vid ett strömavbrott Program avbrott: Program körningen avbryts; instrument går över till standardläge. Fortsätta: Programmet fortsätter från den punkt det var vid tidpunkten för strömavbrottet. Stanna: Utgångar, gränslarm, styrkontakter och regleringen svarar mot definitionen i normalnivån. Ett meddelande visas och frågar om programmet ska avbrytas eller köras vidare. Fortsätta vid avvikelse <X%: Om avvikelsen mellan ärvärdet före och efter strömavbrottet inte överskrider ett programmerbart procentvärde (ärvärdes avvikelse) på programkanal 1, så fortsätter programmet från den punkt där det avbröts vid strömavbrottet. Om detta värde överskrids, så stannar instrumentet. Fortsätt vid ärvärdet: Tecknet på steget (fallande eller stigande), vid tidpunkten för strömavbrottet, lagras i händelse av strömavbrott. Efter att matningsspänningen har återkommit, kontrolleras programmet från början för att hitta matchande ärvärde och börvärden på programkanal 1. Programmet fortsätter från den punkt där ärvärdet matchar börvärdet och tecknet på stigningen motsvarar den lagrade. Ärvärdes % Maximal avvikelse för omstart efter strömavbrott avvikelse P (fortsätt vid avvikelse <X%) Börvärdes ingång P Börvärde ramp Börvärde steg Börvärdes ramp: Börvärdes steg: Starta vid tid P Nej Ja Startar programmet efter en justerbar startfördröjning, eller vid en definierbar tid (starta med tid). Ställa kockan: v Kapitel 7.11 Instrument data Fabriksinställning visas i bold. P = parameter endast för programregulator/-givare 44

47 7 Konfiguration Program sluttid P -1 till 0 till 9999 s Fördröjning på program slutsignal -1=signal, tills kvittering v Kapitel 7.5 Utgångar Funktion styrning P Regulator 1 4 Gränslarm 1 16 Program Värde/val Programgivare styrning Styrkontakt 1 Styrkontakt 8 Beskrivning Definierar när regleringarna och gränslarmen är aktiva. Programgivare styrning Denna funktion är endast aktiv i Automatiskt läge; annars enligt inställningar i setup programmet Stryrkontakt: Denna funktion är endast aktiv om styrkontakterna är ON. Fabriksinställning visas i bold. P = parameter endast för programregulator/-givare 45

48 7 Konfiguration 7.4 Gränslarm Konfiguration Analog ingångar Regulator Prog.givare/källa Gränslarm Utgångar Logiska funkt. Math / Logic C-nivå Visning Interfaces Instrument data Registrering Gränslarm (gränsövervakning, gränskontakter) kan användas för att övervaka en insignal (ärvärdes gränslarm) gentemot en fast gräns eller annan variabel (börvärdes gränslarm). När en gräns över/underskrids, kan utgång eller intern reglerfunktion aktiveras. Till förfogande finns 16 gränslarm: Gränslarms funktioner Gränslarmen kan ha olika funktioner. lk1 lk2 lk3 On On On lk4 lk5 lk6 On On On lk7 On lk8 On lk1 lk6: Övervakning refererat till gränslarms börvärdet. lk7/lk8: Övervakning refererat till ett fixerat värde AL w = gränslarms börvärde, AL = gränsvärde, x = gränslarms ärvärdet, X Sd = kopplingsdifferans LK funktion Gränslarm 1 (2 16) Värde/val Beskrivning ingen funkt. LK typ 1 LK typ 8 Fabriksinställning visas i bold. Gränslarms funktion 46

49 7 Konfiguration Gränslarm 1 (2 16) Värde/val Beskrivning Gränsvärde till 0till+9999 Övervakat gränsvärde Kopplingsdifferans Kopplingsdifferans Action Absolut se förklaring nedan Relativt Område respons Relä OFF Funktion vid mätvärdes över-/underskridning Relä ON H Om ett gränslarm är kopplat till en utgång, har inställningen Utgångar vid mätvärdes över/ underskridning högst prioritet. v Kapitel 7.5 Utgångar Tillslags fördröjn s Fördröjning på tillslag enligt definierad tidsperiod Frånslags fördröjn s Fördröjning på frånslag enligt definierad tidsperiod Kvittering ingen inaktiv aktiv ingen: Gränslarmen återställs automatiskt vid inaktiv: Gränslarmen måste kvitteras; kvittering är endast möjlig vid inaktivt läge vid aktiv: Gränslarmen måste kvitteras; Kvittering är möjlig även vid aktivt läge Pulstid s Gränslarmet återställs automatiskt efter en viss inställbar tidsperiod. LK ärvärde LK börvärde (Analog selector) Avstängd (Analog selector) Avstängd Fabriksinställning visas i bold. Ärvärdes gränslarm Börvärdes gränslarm (endast för lk1 lk6) 47

50 7 Konfiguration Absolut Relativt Vid ändring, förhåller sig gränslarmet enligt funktionen. Gränslarmet befinner sig i OFF status. En ändring av gränsvärdet eller (LK-)börvärdet kan förorsaka gränslarmet att växla till ON. Sådan reaktion upphävs och detta tillstånd behålls tills det att (LK-)ärvärdet har förflyttats från switch-on regionen (grått fält). Example: Monitoring the (controller) process value x with function lk4 Setpoint alteration w 1 w 2 a) Initial condition b) Condition at the time of the alteration. The limit comparator remains OFF although the process value is within the switch-on region! c) Stabilized condition The limit comparator again operates in accordance with its function. This function also prevents a limit comparator from being triggered during the start-up phase. 48

51 7 Konfiguration 7.5 Utgångar Konfiguration Analog ingångar Regulator Prog.givare/källa Gränslarm Utgångar Logiska funkt. Math / Logic C-nivå Visning Interfaces Instrument data Registrering Konfigurering av instrumentets utgångarna är indelat i analogutgångar (max. 6) och logikutgångar (max. 12). Visning och numrering av utgångarna beror på tilldelningen av utgångs kortplatserna 1 6. Numrering av utgångarna Plats Plug-in kort med 1 analogutgång Plug-in kort med 1 logikutgång Plug-in kort med 2 logikutgångar Utgång 1 Analogutgång 1 Logikutgång 1 Logikutgång 1+7 Utgång 2 Analogutgång 2 Logikutgång 2 Logikutgång 2+8 Utgång 3 Analogutgång 3 Logikutgång 3 Logikutgång 3+9 Utgång 4 Analogutgång 4 Logikutgång 4 Logikutgång 4+10 Utgång 5 Analogutgång 5 Logikutgång 5 Logikutgång 5+11 Utgång 6 Analogutgång 6 Logikutgång6 Logikutgång 6+12 Funktion Signal Analoga utgångar Analog utgång 1 (2 6) Värde/val Beskrivning (Analog selector) Analog ing V 2 10 V 0 20 ma 4 20 ma Fabriksinställning för analog utgång 2 6: Avstängd Fysisk utsignal Signal för området % Signal vid över-/underskridning av området 101 = senaste utsignalen HÄr utgången en reglerutgång, växlar regulatorn över till manuellt läge och producerar en utgångsnivå, som kan defineras. v Kapitel 7.2 Reglering Fabriksinställning visas i bold. 49

52 7 Konfiguration Analoga utgångar Analog utgång 1 (2 6) Värde/val Beskrivning Nollpunkt till 0 till Den fysiska utsignalen tilldelas ett värdeområde. Ändvärde till 100 till Exemple: Börvärde 1 (område: C) ska skickas ut på analogutgång (0 20mA). ex.: C 0 20mA Nollpunkt: 150 / Ändvärde: 500 HInställning av reglerutgång för kyla. följande inställning måste definieras för trepunktreglering : Nollpunkt: 0 / Ändvärde: -100 Offset till 0 till Värde för parallel förskjutning av den analoga utsignalen. Fabriksinställning visas i bold. Funktion Utgångstyp Logikutgång Logisk utgång 1 (2 12) Värde/val Beskrivning (Binär selector) Utg.1 regl.1 ingen Tidsfördröjning Puls Fabriksinställning för logisk utgång 2 12: Avstängd Tidsfördröjning: Tillslags/frånslags flankerna kan fördröjas med en definierad tidsperiod. Puls: En definierad puls-/paustid till utgången. ON tid till 0 till Tillslagsfördröjning eller pulstid. OFF tid till 0 till Frånslagsfördröjning eller paustid. Fabriksinställning visas i bold. 50

53 7 Konfiguration 7.6 Logiska funktioner Konfiguration Analog ingångar Regulator Prog.givare/källa Gränslarm Utgångar Logiska funkt. Math / Logic C-nivå Visning Interfaces Instrument data Registrering Här bestäms funktionerna till de logiska ingångarna (binäringångarna), gränslarmen och de logiska funktionerna (formel). Även funktionerna för styrkontakter, toleransband och programslut för programregulatorer/-givare definieras här. Funktioner för rampslut signaler för fast-börvärdes regulator, kan tilldelas. Switching action Funktionerna är arrangerade i två grupper: Flank-triggade funktioner Logisk funktion reagerar på tillslags flanker. Följande funktioner är flank-triggade: - Start/stop av självoptimering - Kvittering av gränslarm - Program start/stop/avbryt - Avsnitts ändring Tillståndstriggade funktioner Logisk funktion reagerar på tillslags eller frånslags flanker. - Alla återstående funktioner 51

54 7 Konfiguration Kombinerade logiska funktioner Funktionerna realiseras genom kombination av upp till fyra styrvariabler. Valet av styrvariabler är fritt. Tillstånden Z1 Z4 är tilldelade styrvariablerna i stigande ordning. (se lista till höger). Exempel: Ärvärdet ska väljas via en logisk ingång och tillståndet på ett gränslarm. Resulterar i följande tilldelning: Z1 - logisk ingång 1 Z2 - gränslarm 1 * only for program contr./generator Börvärde/ärvärde växling Börvärde Ärvärde Z2 Z1 Börvärde 1 Börvärde enligt system status Externt börvärde Reglerkanalens konfigurerade ärvärde 0 0 Börvärde 2 Analog ingång Börvärde 3 Analog ingång Börvärde 4 Analog ingång = kontakt öppen /OFF 1 = kontakt sluten /ON H Vid växling mellan två börvärden eler ärvärden, så krävs endast en konfigurerad logisk ingång. Om fler än två logiska funktioner är konfigurerade för börvärdes växling (ärvärdes växling), så är endast de två första av vikt (se lista Regler variabler - Tillstånd ). 52

55 7 Konfiguration Programval Program Z4 Z3 Z2 Z1 Program Program Program Program Program = kontakt öppen /OFF 1 = kontakt sluten /ON Multifunktionell logik funktion Logiska funktioner kan innehålla flera olika funktioner samtidigt. Den önskade funktionen kan markeras med kryss i listan. h Välj/ta bort funktion med h Bekräfta med 53
