RAPPORT ÅSA 4:144 INDUSTRIBULLERUTREDNING FRÅN ÅTERVINNINGSCENTRAL

Transkript

1 RAPPORT ÅSA 4:144 INDUSTRIBULLERUTREDNING FRÅN ÅTERVINNINGSCENTRAL SLUTRAPPORT

2 UPPDRAG , Åsa 4:144, Åsa Centrum - Trafik och industribullerutredning till detaljplan Titel på rapport: Åsa ÅVC - Bullerutredning Status: Datum: MEDVERKANDE Beställare: Kontaktperson: Kungsbacka kommun Anders Lund Konsult: Uppdragsansvarig: Kvalitetsgranskare: Tyréns AB Mats Erixon Mats Strömberg REVIDERINGAR Revideringsdatum Version: A Initialer: Mats Erixon Uppdragsansvarig: Datum: ÅR-MÅN-DAG Handlingen granskad av: Datum: ÅR-MÅN-DAG

3 SAMMANFATTNING Tyréns Akustik har på uppdrag av Kungsbacka kommun utfört en industribullerutredning från Åsa återvinningscentralbaserad på uppmätta ljudnivåer nära respektive aktivitet/bullerkälla. Dessa data tillsammans med bedömd tid som varje aktivitet pågår samt besöksstatistik har utgjort källdata för utförda beräkningar av ljudnivåer på olika avstånd från återvinningscentralen. Ljudet från en återvinningscentral innehåller mycket slag och dunsar vilket medför att ett strängare riktvärde än vad som är normalfallet tillämpas enligt Boverkets vägledning. För kvällar och helger då återvinningscentralen är öppen gäller därmed enligt Boverket, högst 40 dba ekvivalent ljudnivå. Beräkningarna visar att ekvivalenta ljudnivåer på ca 47 dba uppträder som mest vid det närmaste huset för den planerade bebyggelsen utan några bullerdämpande åtgärder. För att uppfylla riktvärden enligt ovan är en möjlighet att man bygger enligt vad Boverket kallar zon B vilket innebär att minst hälften av bostadsrummen är vända mot en tyst sida. Ett annan möjlig åtgärd är att placera en bullerskärm vid återvinningscentralens tomtgräns med en skärmhöjd på ca 3,5 m. Beräkningar visar att riktvärden för zon A med skärpning på 5 dba kan klaras med denna åtgärd. Det medför att bostäder kan planeras fritt i området. 3(20)

4 INNEHÅLLSFÖRTECKNING 1 UPPDRAG INLEDNING AKTUELLT PLANOMRÅDE BESKRIVNING AV VERKSAMHETEN UNDERLAG RIKTVÄRDEN... 7 EXTERNT INDUSTRIBULLER INSAMLING AV LJUDDATA MÄTUTRUSTNING REFERENSPOSITION BERÄKNINGAR INDATA FÖR BERÄKNINGARNA BULLERKÄLLOR RESULTAT ANDRA BULLERKÄLLOR I OMRÅDET FÖRSLAG TILL ÅTGÄRDER (20)

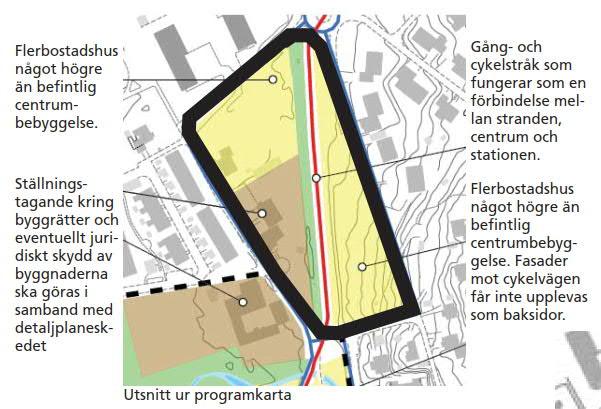

5 1 UPPDRAG Uppdraget omfattar att som underlag för detaljplan ta fram underlag och beräkna vilka ljudnivåer som kan förväntas uppträda vid nybyggnation av bostäder söder om återvinningscentralen i Åsa samt ge ett förslag till åtgärder för att uppfylla gällande riktlinjer för externt industribuller. 2 INLEDNING I förarbete inför detaljplan för det aktuella området, ÅSA 4:144, anges att buller från befintlig återvinningscentral tidvis kan orsaka bullerstörningar till omgivningen. För att utreda om buller från anläggningen kan förväntas ge ljudnivåer som överstiger Boverkets riktlinjer för planerad bebyggelse inom aktuellt planområde har en bullerutredning utförts där ljudkällor identifierats och ljudnivåer beräknats. Verksamhetsbullret från anläggningen består av ett antal ljudhändelser som är ofta återkommande. Ljudet är till stor del intermittent och slagljud och dunsar förekommer frekvent. 3 AKTUELLT PLANOMRÅDE Inom det aktuella planområdet planerar Kungsbacka kommun att uppföra bostäder i två respektive fyra våningar. Figuren nedan visar utsnitt ur programkarta från 2015 och placeringen av befintlig ÅVC. Avståndet från ÅVC till planområdet är ca 70 m. ÅVC Figur 1. Aktuellt planområde 5(20)

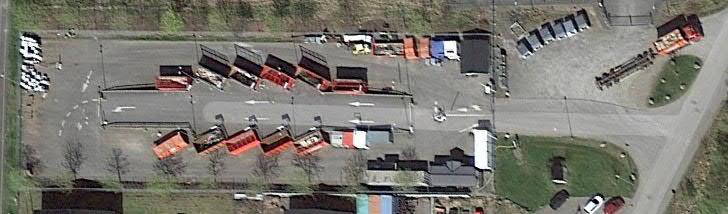

6 4 BESKRIVNING AV VERKSAMHETEN Återvinningscentralen i Åsa ligger i samhällets norra del och har en besöksfrekvens på ca 65 besök per dag under sommarhalvåret och ca hälften under vinterhalvåret. Helger, framför allt under söndagar är besöksantalet upp mot 50 % högre än genomsnittet för en vecka. Öppettider är vardagar mellan kl. 14 och 19 samt lör-/söndagar mellan kl. 09 och 15. Verksamheten är uppbyggd så att de besökande kör upp på en central ramp med de olika containrarna på båda sidor och kan därifrån slänga material i de respektive containrarna. Följande containrar finns tillgängligt från avlastningsrampen: Höger sida i färdriktningen (åt norr) Planglas Brännbart smått (2 st) Impregnerat trä Komposterbart avfall Gips Vänster sida i färdriktningen (åt söder) Isolering porslin Trä (2 st) Järn, metall Stoppade möbler Vid sidan av rampen finns en container för sten och betong. Dessutom finns containrar för återanvändning, elektronik, vitvaror, farliga vätskor m m. För diverse arbeten med tunga arbetsmoment finns en lastare av fabrikat Atlas 95. Ett exempel på arbetsmoment med denna är packning av material i containrarna som utförs med en ca 1 ton tung betongklump upphängd i en stålkedja. Utanför anläggningens inhägnad finns containrar bl a containrar för färgat och ofärgat glas. Ca 3 gånger per vecka sker ersättning av fulla containrar. Detta sker med lastbil med släp och lämplig krokanordning för lyft och flytt av containrarna. Lastbilen parkeras på plan utanför anläggningen där lastning/lossning och mellanlagring sker. Vid byte av respektive containrar körs lastbilen in på området runt rampen och hämtar/lämnar full/tom container. Denna hantering sker vardagar, oftast under tid då anläggningen inte är öppen för allmänheten. Ett containerbyte tar ca 30 minuter vid varje tillfälle. N Figur 2. Utformning av återvinningscentralen i Åsa Google 6(20)

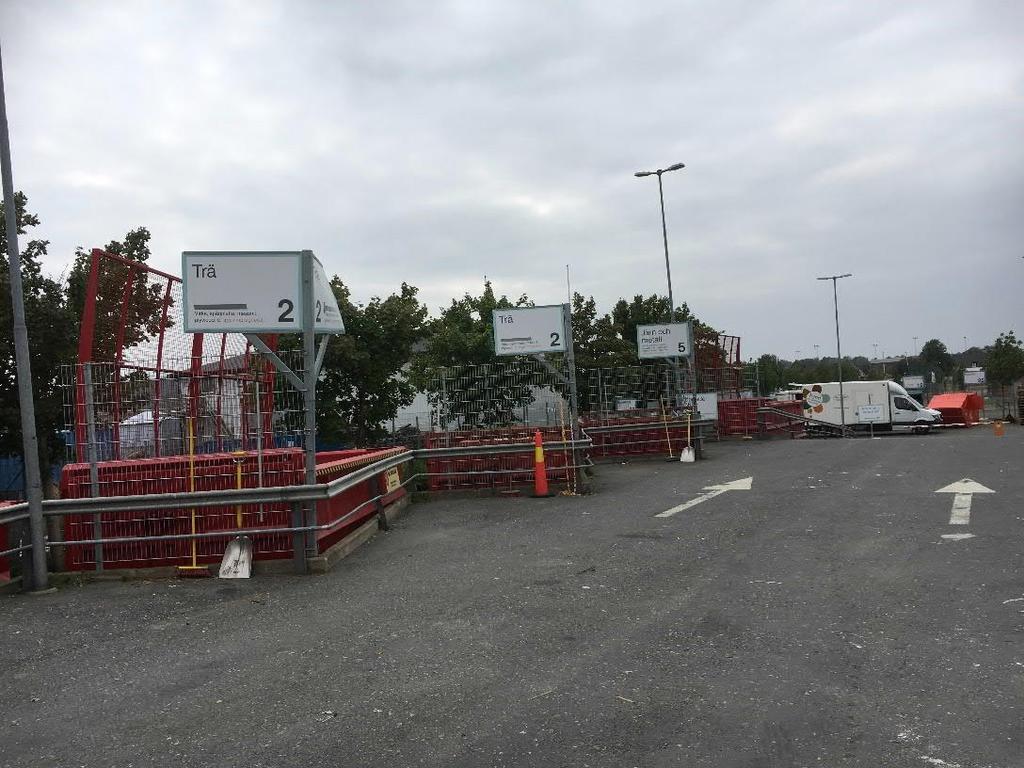

7 Figur 3. Vy från körramp på återvinningscentralen 5 UNDERLAG Detaljplan för bostäder samt gång- och cykelväg inom Åsa 4:144 m fl i Åsa, daterad mars 2018 (PL/2016:12), erhållen av Kungsbacka kommun, Anders Lund Platsbesök , Mats Erixon, Tyréns Ljuddata, uppmätt av Mats Erixon, Tyréns Besöksstatistik Åsa ÅVC, erhållen av Kungsbacka kommun, Sara Olténg 6 RIKTVÄRDEN EXTERNT INDUSTRIBULLER Riktlinjer för bostadsbyggande utsatt för buller från industriverksamhet styrs genom Boverkets rapport 2015:21 Industri- och annat verksamhetsbuller vid planläggning och bygglovsprövning av bostäder. Dessa är harmonierade med naturvårds-verkets riktvärden som sedan april 2015 beskrivs i Naturvårdsverkets rapport Denna vägledning ersätter de tidigare allmänna råden 1978:5. I dokumentet beskrivs principer för bedömning i tre så kallade zoner, se tabell 1 nedan. Zon A innebär att bostäder kan accepteras utan vidare, zon B innebär att en ljuddämpad sida måste anordnas och i zon C bedömer Boverket att bostadsbebyggelse inte bör accepteras. 7(20)

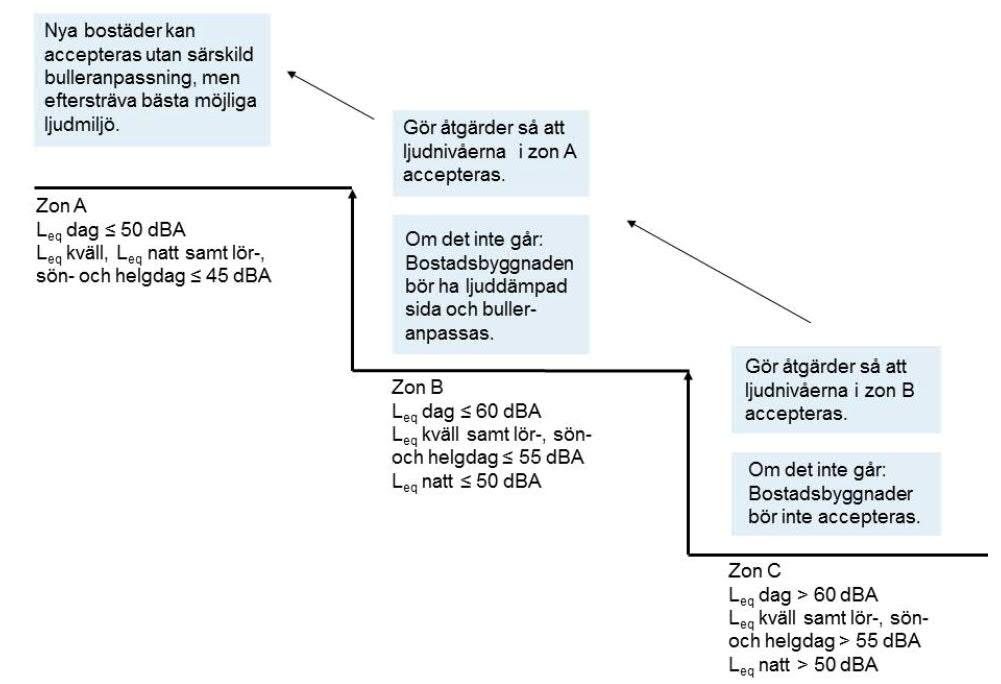

8 Figur 4. Åtgärdstrappa för bästa ljudnivå 8(20)

9 Zon A* Bostadsbyggnader bör accepteras upp till angivna nivåer. Zon B Bostadsbyggnad bör kunna accepteras förutsatt att tillgång till ljuddämpad sida finns och att byggnadeerna bulleranpassas Zon C Bostadsbyggnader bör inte accepteras L eq,dag [dba] (06-18) L eq,kväll [dba] (18-22) samt Lördag, söndag och helgdag L eq dag+kväll (06-22) L eq,natt [dba] (22-06) >60 >55 >50 * För buller från värmepumpar, kylaggregat, ventilation och liknande yttre installationer gäller värden enligt Tabell 1. Högsta ljudnivå från industri/annan verksamhet. Frifältsvärde utomhus vid bostadsfasad Tabell 1. Högsta ljudnivå från industri/annan verksamhet. Frifältsvärde utomhus vid bostadsfasad L eq,dag [dba] (06-18) L eq,kväll [dba] (18-22) L eq,natt [dba] (22-06) Ljuddämpad sida Tabell 2.Högsta ljudnivå från industri/annan verksamhet på ljuddämpad sida. Frifältsvärde utomhus vid bostadsfasad och uteplats. Utöver detta gäller: Maximala ljudnivåer (LFmax > 55 dba) bör inte förekomma nattetid klockan Annat än vid enstaka tillfällen. Om de berörda byggnaderna har tillgång till en ljuddämpad sida avser begränsningen i första hand den ljuddämpade sidan. Vissa ljudkaraktärer är särskilt störningsframkallande. I de fall verksamhetens buller karakteriseras av ofta återkommande impulser som vid nitningsarbete, lossning av metallskrot och liknande eller innehåller ljud med tydligt hörbara tonkomponenter bör värdena i tabell 1 sänkas med 5 dba. I de fall den bullrande verksamheten endast pågår en del av någon av tidsperioderna ovan, eller om ljudnivån från verksamheten varierar mycket, bör den ekvivalenta ljudnivån bestämmas för den tid då den bullrande verksamheten pågår. Dock bör den ekvivalenta ljudnivån bestämmas för minst en timme, även vid kortare händelser. Riktvärdena är ett stöd i den bedömning som till exempel en tillsynsmyndighet gör i varje enskilt fall. En bedömning av vad som är rimligt att kräva i ett ärende eller föreläggande, (skälighetsavvägning miljöbalken 2 kapitlet 7 ) ska också göras. Bedömningarna kan leda till avsteg från riktvärdena, såväl uppåt som nedåt. 9(20)

10 Kommentar Eftersom ljudet från en återvinningscentral till stor del består av ljud med impulskaraktär bör en skärpning av riktvärden i tabell 1 med 5 db tillämpas enligt ovan. 7 INSAMLING AV LJUDDATA För insamling av ljuddata har Tyréns Akustik utfört ljudmätningar på samtliga aktiviteter som förekom under mätdagen. Mätningarna utfördes under vardag (torsdag) 16/8 från kl. 13 till ca Under besöksdagen var det totalt 58 registrerade besök varav mätpersonal var på plats under 49 av dessa. För att mäta ljud från de olika aktiviteter gjordes mätningar på nära avstånd från respektive aktivitet, s k närfältsmätningar. 7.1 MÄTUTRUSTNING Använda instrument vid mätningarna och dess beteckningar redovisas i nedanstående tabell. Instrumenten är kalibrerade med spårbarhet enligt nationella och internationella referenser enligt Tyréns kvalitetsstandard. Typ av utrustning Fabrikat Modell Internbeteckning Serienummer Kalibreringsdatum Ljudnivåmätare Norsonic 140 LA01m Ljudnivåmätare Norsonic 140 LA02m Kalibrator för mikrofon Tabell 3. Utrustning som användes vid mättillfället. 7.2 REFERENSPOSITION Norsonic 1251 AK01m Ett referensinstrument var placerat på ca 50 m avstånd från ÅVC:n under hela mätperioden. Med detta instrument utfördes obevakade mätningar, dels av bakgrundsnivån i området före ÅVC:n öppnade, dels under ca 2,5 timmar när ÅVC:n var öppen med full aktivitet. 10(20)

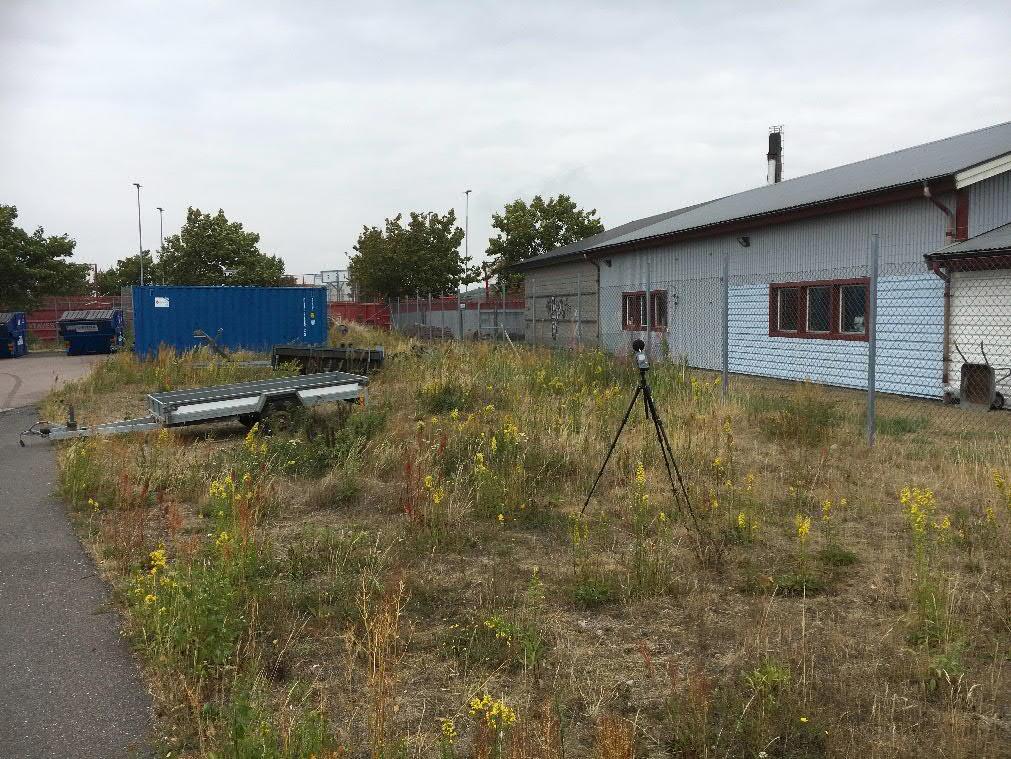

11 Figur 5. Referensmätning under mätdagen (i linje med gavel på intilliggande hus) Vid mättillfället var vindriktningen sydlig, ca 2-4 m/s, vilket inte uppfyller Naturvårdsverkets mätanvisningar (vindhastighet högst 5 m/s, vindriktning från bullerkälla mot mätpunkt ± 45 ). Detta medför att ljudnivån dämpas i förhållande till medvindsfallet (=beräkningsfallet). Följande ljudnivåer uppmättes: Ekvivalent ljudnivå (dba) Maximal ljudnivå (dba) Minimal ljudnivå (dba) Före ÅVC öppnade (bakgrundsnivå) Under tid då ÅVC var öppen Tabell 4. Uppmätta ljudnivåer i referenspunkt (indikativa värden) Kommentar Dessa referensmätningar ska endast ses som indikativa eftersom mätningarna var obevakade och vindförhållandena inte uppfyller Naturvårdsverkets kriterier. Det förekommer även viss trafik på lokalgatorna söder om ÅVC:n vilken kan ha påverkat mätresultaten. Vi bedömer att vindriktningen medfört en dämpning på ca 3 db vilket då innebär att de redovisade värdena ska höjas med motsvarande värde. Korrigerat även för bakgrundsnivån enligt tabellen ovan erhålls överslagsmässigt ca 49 dba ekvivalent ljudnivå under tiden då ÅVC:n var öppen, i denna punkt. 8 BERÄKNINGAR Baserat på ljudmätningarna som utfördes vid platsbesöket har beräkningar av ljudeffektnivåer från respektive aktivitet (ljudkälla) gjorts. Dessa ljudeffektnivåer har sedan 11(20)

12 korrigerats med den tid som respektive aktivitet pågår. I tabellen nedan redovisas ljudeffekt och hur länge respektive aktivitet pågår. 8.1 INDATA FÖR BERÄKNINGARNA I nedanstående tabell visas indata som använts vid beräkningarna. Aktivitet/ljudkälla Kund kastar material i container: Ljudeffektnivå, L wa (dba) Andel av total tid (%) Res. L wares (dba) Isolering & porslin Trä 93 12,5 84 Järn & metall Planglas 109 0,1 79 Brännbart smått 70 * Impregnerat trä Komposterbart 70 * 4 56 Gips 70 * 1 49 Betong/sten 93 ** 1 72 Stoppade möbler 93 ** 1 73 Glas ofärgat, container utanför ÅVC Glas färgat, container utanför ÅVC Lastbil hanterar byte av containrar ,5 92 Hjullastare, diverse körning inom området 98 12,5 89 Packning trä med betongklump 106 0,5 83 Packning brännbart med betongklump 100 0,5 77 Packning metall med betongklump 110 ** 0,25 84 *) Uppskattade värden **) Beräknat värde från mätdata Tabell 5. Indata för beräkningar Anm. L wares = L wa + 10 x log(andel av total tid i %/100) 12(20)

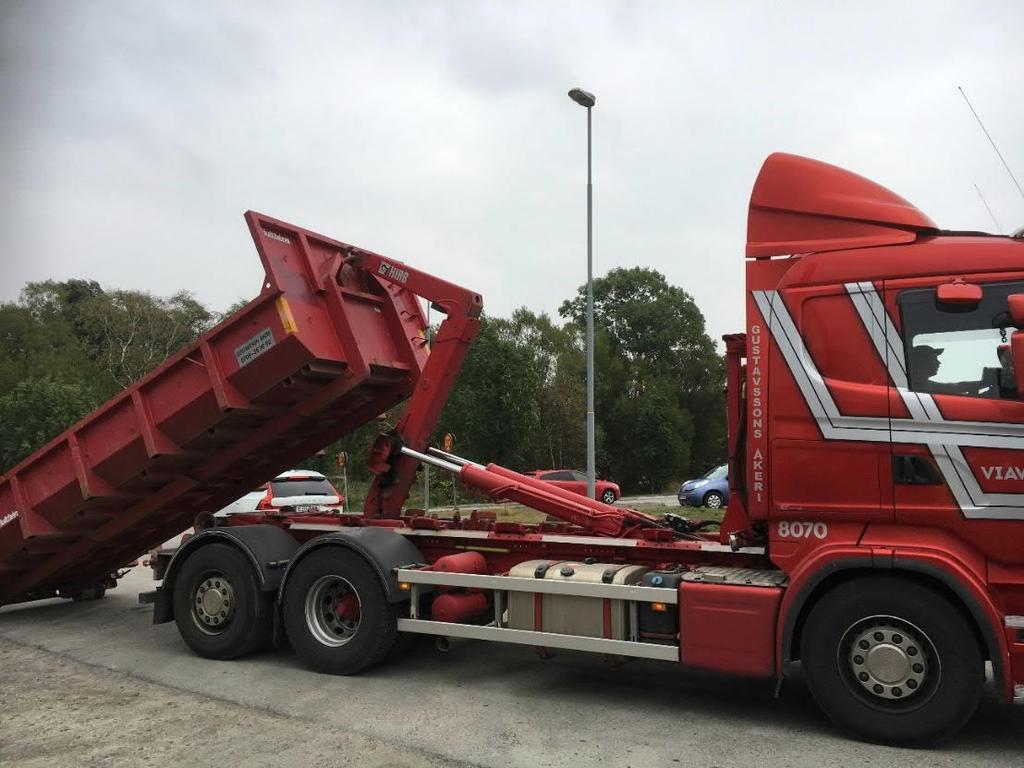

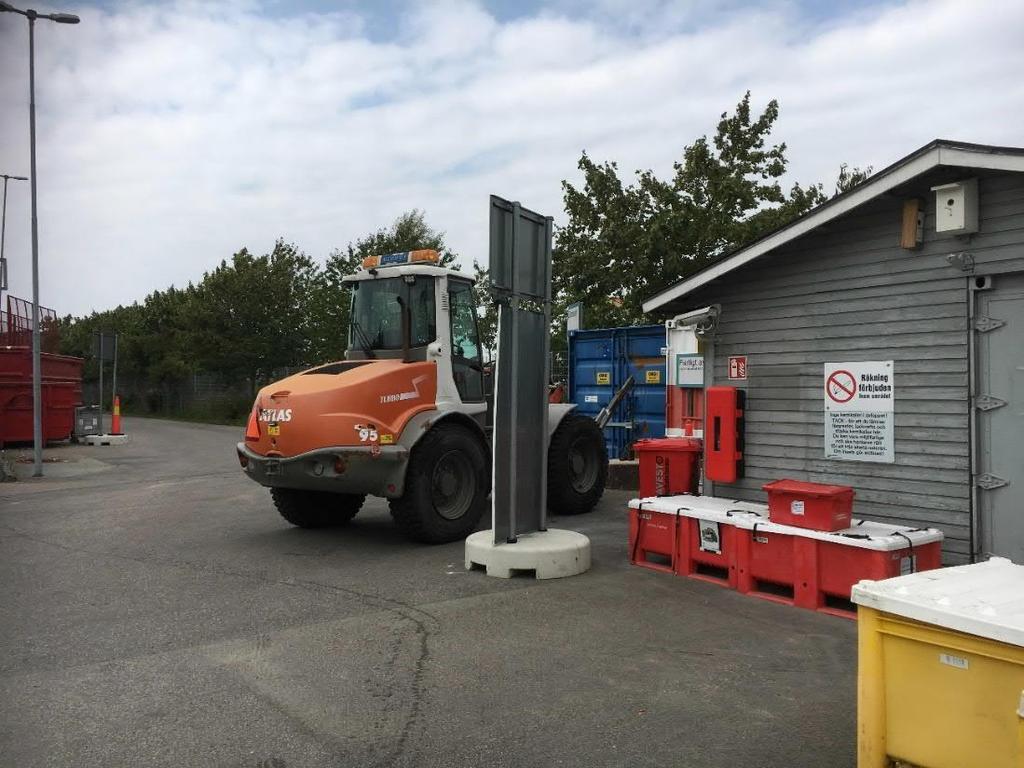

13 8.2 BULLERKÄLLOR På bilderna nedan visas de bullerkällor som ger störst bullerbidrag till omgivningen. Figur 6. Hantering av containrar Figur 7. Diverse aktiviteter som utförs med hjälp av hjullastare 13(20)

14 Figur 8. Kunder slänger material i container för trä och metall Figur 9. Glascontainers vid infarten till anläggningen 14(20)

15 Figur 10. Packning av containrar m h a betongklump, främst trä, brännbart och metall 15(20)

16 9 RESULTAT I bilagorna 1 till 8 visas beräkningsresultaten för både ekvivalent och maximal ljudnivå som bullerzonkartor och med beräknade fasadnivåer (frifältsvärden) enligt följande: Bilaga 1-2 Vardag utan containerbyte Bilaga 3-4 Helgdag Bilaga 5-6 Enbart lastbil som utför containerbyte Bilaga 7-8 Vardag med containerbyte Utifrån beräknat resultat kan man se att den ekvivalenta ljudnivån vid det närmaste huset ligger på mellan 40 och 45 dba under vardagar om inga åtgärder görs. Under helgerna kan man räkna med något högre nivåer, som högst ca 46 dba vid närmaste huset. Maxnivåerna ligger beräkningsmässigt på drygt 80 dba vid närmaste fasad. I bilaga 5 och 6 visas bidraget från enbart containerbyte. Man kan se att detta ger upphov till som mest ca 42 vid närmsta husen. För en vardag med containerbyte innebär det att ljudnivån totalt ökar till mellan 43 och 47 dba vid fasaden mot återvinningsanläggningen. Fall Ekvivalent ljudtrycksnivå dba Riktvärde* Beräknad ljudnivå vid fasad Dag kl 06 - Kväll kl Vardag utan containerbyte kl Helgdag kl Vardag med containerbyte kl *Vägledningens riktvärden reducerade med 5 db på grund av ofta återkommande impulsljud. Tabell 6. Beräknade ljudnivåer jämförda med riktvärden 10 ANDRA BULLERKÄLLOR I OMRÅDET Vid platsbesöket gjordes även en översiktlig inventering av andra möjliga bullerkällor. Nedan redovisas våra iakttagelser. Värmeverket strax norr om infarten till ÅVC:n upplevdes vara i drift men inget anläggningsbuller uppfattades från anläggningen (skorsten m m). Visst vinande från lejdare noterades dock på grund av rådande vind. Motorkompaniet, granne med återvinningscentralens entré. Vid besökstillfället var det ingen utomhusaktivitet vid anläggningen. Buller från fordon till/från anläggningen förekommer och ett och annat fordon har sannolikt ett dåligt avgassystem e dyl vilket då avger buller. Sannolikt kan viss annan bullrande verksamhet också förekomma utanför byggnaden. Pak Fastigheter. Ingen direkt verksamhet utomhus. Lantbruksfastigheten öster om ÅVC:n. På gårdsplanen fanns en traktorgrävare och en traktor. Viss bullrande verksamhet kan sannolikt förekomma på denna fastighet. House of Color. Transporter till/från House of Color ger viss bulleralstring dagtid men avstånd, andra byggnaders skärmning m m medför att det inte bedöms ge några problem i planområdet. Transformatorstation/ställverk. Inget buller uppfattades från anläggningen. Buller från denna typ av anläggningar kan innehålla toner (50, 100,150, Hz) och då upplevas mycket störande. I övrigt sker trafik på gatorna i området i begränsad omfattning och även till/från verksamheterna i området. 16(20)

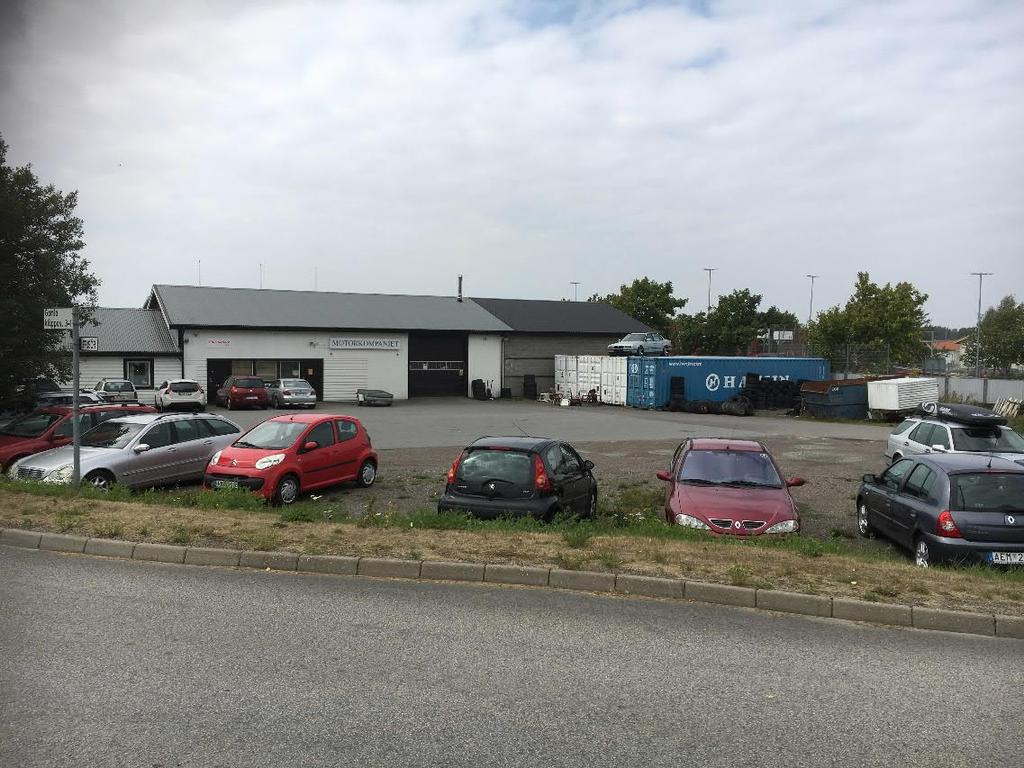

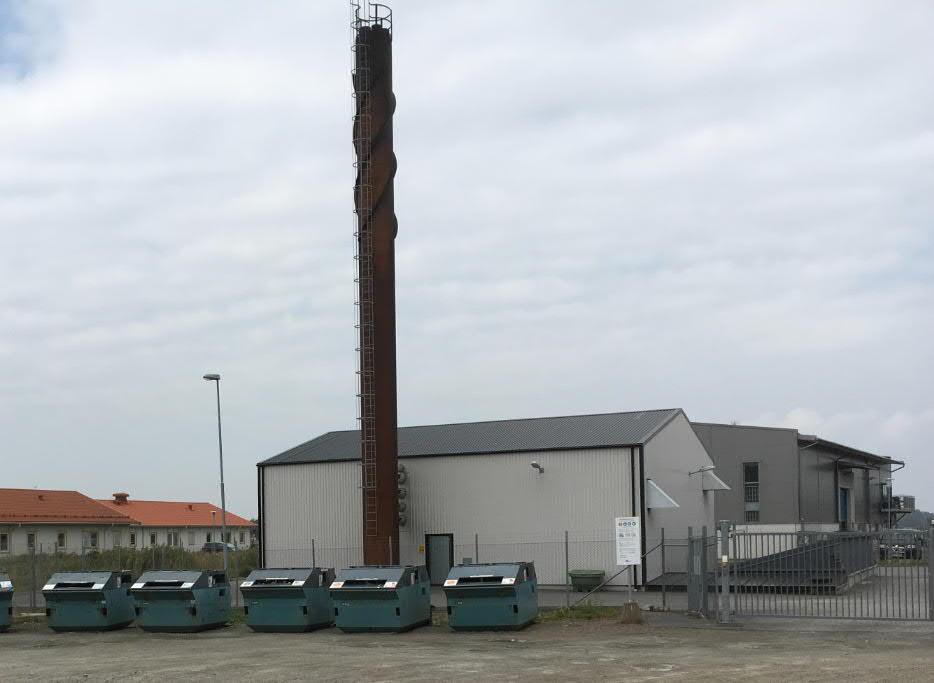

17 Figur 11. Värmeverk Figur 12. Motorcentralen 17(20)

18 Figur 13. Pak Fastigheter Figur 14. Lantbruksfastighet 18(20)

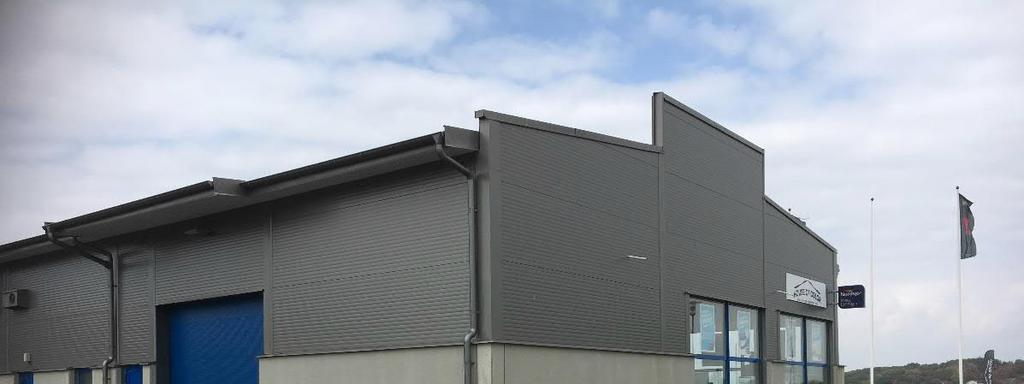

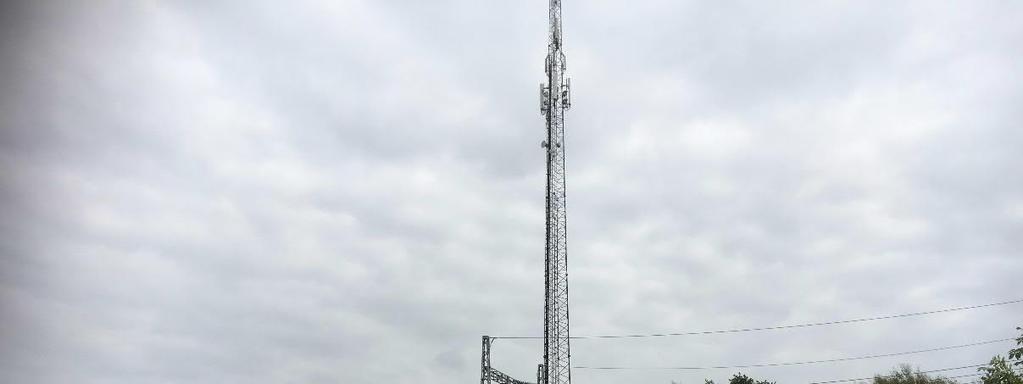

19 Figur 15. House of Color Figur 16. Transformatorstation/ställverk 19(20)

20 11 FÖRSLAG TILL ÅTGÄRDER Enligt tabell 6 ovan kommer det att bli fallet helgdag som blir dimensionerande för åtgärder eftersom riktvärdet då är 40 dba. Det medför att det krävs en sänkning av ljudnivån med 6 db för att uppfylla riktvärdet. En möjlighet är att tillämpa Boverkets riktlinjer för zon B. Detta innebär att bostäderna längst i norr, närmast ÅVC:n, måste utföras så att man kan få en ljuddämpad sida, dvs byggnaderna måste sannolikt vara genomgående med minst hälften av bostadsrummen mot den tysta sidan. För bostäderna på östra sidan av GC-vägen behövs inga bullerreducerande åtgärder. En annan möjlig åtgärd är att uppföra en bullerskärm, t ex vid tomtgräns. Beräkningsresultat med en bullerskärm visas i bilaga 9 till 10 enligt följande: Bilaga 9-10 Helgdag med bullerskärm Beräkningar visar att en sådan skärm måste vara ca 3.5 m hög och ca 100 m lång för att man beräkningsmässigt ska uppfylla de aktuella riktvärdena under helgdagar, även på plan 2. Med denna bullerskärm erhålls då mellan 33 och 40 dba under en högt belastad helgdag. Om skärmen kan flyttas närmare ljudkällorna blir den mer effektiv. Det kan utföras genom att införa punktåtgärder vid de olika delkällorna, t ex lokala skärmar. Dämpning med gummi e dyl av plåt-ytorna på containrarna kommer också att minska bullret liksom annan metod för packning i containrarna t ex genom pressning m h a hjullastaren istället för att använda betongklumpen. Tystare fordon, framförallt lastbilarna, kommer också att minska det totala bullret i samband med containerbyte. Ytterligare möjligheter skulle kunna vara att bygga in delar av anläggningen i en hall eller flytta hela anläggningen till annan plats. 20(20)

21 BERÄKNAD LJUDUTBREDNING Beräknade ljudnivåer från Återvinningscentral ÅSA år 2018 utan åtgärder vardag utan containerbyte Teckenförklaring Befintlig byggnad Vägbana Planerad bostad Övrig byggnad Punkt källa Hjullastare Frifältskorrigerade ljudnivåer Ljudnivå vid fasad EKVIVALENT LJUDNIVÅ 2 m över mark i dba, inkl reflexer Frifältskorrigerade ljudnivåer vid fasad dvs utan reflex i egen fasad <= > 55 BESTÄLLARE: Kungsbacka kommun OMRÅDE: Åsa 4:144 Åsa centrum UPPDRAG: HANDLÄGGARE: mpr GRANSKAD: mex SOUNDPLAN VER: 7.4 BERÄKNING ENL: GENERAL PREDICTION METHOD (DAL 32) Skala (A3) 1: m BILAGA: AK01

22 BERÄKNAD LJUDUTBREDNING Beräknade ljudnivåer från Återvinningscentral ÅSA år 2018 utan åtgärder vardag utan containerbyte Teckenförklaring Befintlig byggnad Vägbana Planerad bostad Övrig byggnad Punkt källa Hjullastare Frifältskorrigerade ljudnivåer Ljudnivå vid fasad MAXIMAL LJUDNIVÅ 2 m över mark i dba, inkl reflexer Frifältskorrigerade ljudnivåer vid fasad dvs utan reflex i egen fasad <= > 70 BESTÄLLARE: Kungsbacka kommun OMRÅDE: Åsa 4:144 Åsa centrum UPPDRAG: HANDLÄGGARE: mpr GRANSKAD: mex SOUNDPLAN VER: 7.4 BERÄKNING ENL: GENERAL PREDICTION METHOD (DAL 32) Skala (A3) 1: m BILAGA: AK02

23 BERÄKNAD LJUDUTBREDNING Beräknade ljudnivåer från Återvinningscentral ÅSA år 2018 utan åtgärder helgdag utan containerbyte Teckenförklaring Befintlig byggnad Vägbana Planerad bostad Övrig byggnad Punkt källa Hjullastare Frifältskorrigerade ljudnivåer Ljudnivå vid fasad EKVIVALENT LJUDNIVÅ 2 m över mark i dba, inkl reflexer Frifältskorrigerade ljudnivåer vid fasad dvs utan reflex i egen fasad <= > 55 BESTÄLLARE: Kungsbacka kommun OMRÅDE: Åsa 4:144 Åsa centrum UPPDRAG: HANDLÄGGARE: mpr GRANSKAD: mex SOUNDPLAN VER: 7.4 BERÄKNING ENL: GENERAL PREDICTION METHOD (DAL 32) Skala (A3) 1: m BILAGA: AK03

24 BERÄKNAD LJUDUTBREDNING Beräknade ljudnivåer från Återvinningscentral ÅSA år 2018 utan åtgärder helgdag utan containerbyte Teckenförklaring Befintlig byggnad Vägbana Planerad bostad Övrig byggnad Punkt källa Hjullastare Frifältskorrigerade ljudnivåer Ljudnivå vid fasad MAXIMAL LJUDNIVÅ 2 m över mark i dba, inkl reflexer Frifältskorrigerade ljudnivåer vid fasad dvs utan reflex i egen fasad <= > 70 BESTÄLLARE: Kungsbacka kommun OMRÅDE: Åsa 4:144 Åsa centrum UPPDRAG: HANDLÄGGARE: mpr GRANSKAD: mex SOUNDPLAN VER: 7.4 BERÄKNING ENL: GENERAL PREDICTION METHOD (DAL 32) Skala (A3) 1: m BILAGA: AK04

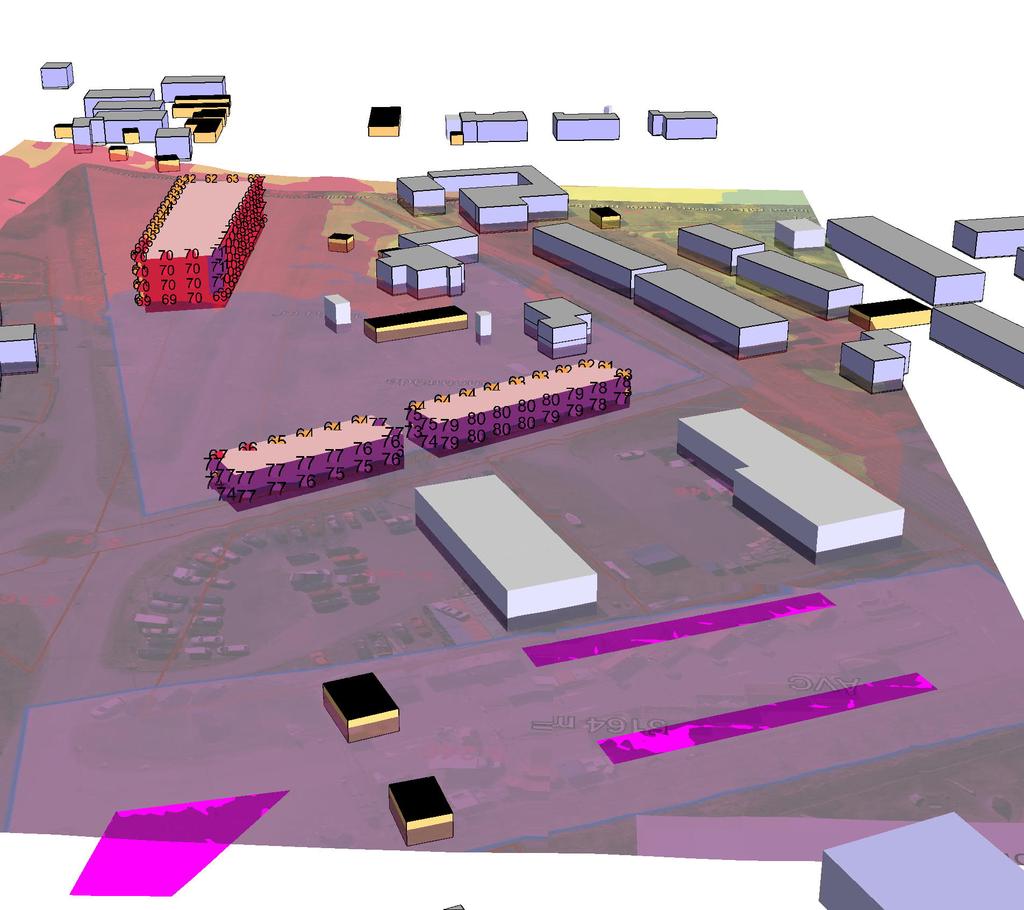

25 BERÄKNAD LJUDUTBREDNING Beräknade ljudnivåer från Återvinningscentral ÅSA år 2018 utan åtgärder Lastbil med containerbyte Teckenförklaring Befintlig byggnad Vägbana Planerad bostad Övrig byggnad Punkt källa Hjullastare Frifältskorrigerade ljudnivåer Ljudnivå vid fasad Containerbyte/Hantering EKVIVALENT LJUDNIVÅ 2 m över mark i dba, inkl reflexer Frifältskorrigerade ljudnivåer vid fasad dvs utan reflex i egen fasad <= > 55 BESTÄLLARE: Kungsbacka kommun OMRÅDE: Åsa 4:144 Åsa centrum UPPDRAG: HANDLÄGGARE: mpr GRANSKAD: mex SOUNDPLAN VER: 7.4 BERÄKNING ENL: GENERAL PREDICTION METHOD (DAL 32) Skala (A3) 1: m BILAGA: AK05
