Temperatursensor RTD 100

Transkript

1 Temperatursensor RTD 100 Stöder 4-tråds extern 100-ohm platina givare Inbyggd kalibreringstabell ger en linjär utgång Låg ström/pulståg för reducerad upphettning 30-Bit unik identitet Upp till 180-meter räckvidd Sändningstid från 10 till 17 sekunder Upp till 100 sensorer kan samköras Batteriets livslängd upp till 2 år Små dimensioner (6,3cm x 5,0cm x 2,5cm ) ABS Plastbox Följer del 15 av FCC regelverket Vattenresistent hölje för fuktiga miljöer CRC-16 felkods kontroll, identitet och temperatur Intern "loop" antenn Låg kostnad Beskrivning. Point Sensor RTD-100 är en betteridriven digital temperatursensor med en mikroprocessorstyrd 433MHz FCC certifierad sändare. Sensorn är försedd med intern klocka som ser till att enheten befinner sig mesta tiden i en lågförbruknings läge. Vid förbestämda tidsintervaller kommer klockan att väcka den befintliga mikroprocessorn. Inbyggd kalibrering ger en linjär temperatur signal genom användandet av en 100 Ohms givare av Platina. Den utsända informationen är kontrollerad av en CRC-16 fel kontroll och ivägskickad i ett kort data paket vilket resulterar i ett mycket kort tid för sändaren att vara aktiv. Detta i sin tur ger Point Sensortermistor sensorn mycket liten effektförbrukning vilket medför en batteri livslängd på upp till 2 år. En knapp på toppen av ABS plastboxen är till för att aktivera serviceläget. När knappen trycks in, skickar enheten direkt ett datapaket och en markering sker i identitetsdelen av data paketet vilket indikerar för systemet vilken sensor som är under service eller installation. Sensorn levereras med sändaren avstängd. (Varje gång en sensor skall skickas måste sändaren vara avstängd för att förhindra inteferenser till extern utrustning under transporten). Aktivera sensorn genom att sätta i ett batteri eller montera batterikontakten. På samma sätt stängs enheten av genom att ta ur batteriet.

2 Parameter Standard RTD Utökat Temperaturintervall RTD Mätström 300 mikroampere. 2% arbetscykel 300 micro Amp. 2% arbetscykel RTD Power on Duty Cycle 2% 2% Upplösning 0,1 C 0,1 C Noggrannhet C +/-0,5 C +/-1,3 CC Noggrannhet C +/-0,3 C +/-1,1 C C Noggrannhet 0-30 C +/-0,1 C +/-0,9 C Noggrannhet (-50)-0 C +/-0,3 C +/-1.1 C Noggrannhet (-200)-(-50) C N/A +/-1.3 C Sändningshastighet Var sekund Var sekund Batteriets hållbarhet Upp till 2 år Upp till 2 år Dimensioner (hölje) 60 x48x25 mm 60 x48x25 mm Vikt med RTD givare 142 gram 142 gram Förvaringstemperatur -40 till 85 C -40 till 85 C Arbetstemperatur -50 till 125 C -200 till 125 C Batteri 3.6vdc Lithium 3.6vdc Lithium FCC Certifierad FCC ID: M5ZP6EZIO FCC ID: M5ZP6EZIO Installations- och driftsinstruktioner Den trådlösa RTD 100 temperatursensor sänder både uppgifter om temperatur och ett unikt serie nummer till en 433 MHz mottagare. Sensorn är inkapslad i ett stryktåligt termoplastmaterial och kan monteras i närhet av omgivningen där mätningen sker. Anslut en 4-trådars 100 Ohm platina RTD.Sensorn är batteridriven med en arbetscykel på 300uA excitationsström. Dataöverföringen sker var 10 till 17 sekund. Montage: Fäst sensorn på anläggningsytan på föremålet för mätning med dubbelsidigfästande tejp.förvissa dig om att sidan med produktetikett är så långt bort som möjligt från alla metallytor. Anslut en 4-trådars 100 Ohm Platian RTD. Service knapp: Sensorn har en tryckknapp för omkoppling till installations- eller serviceläge. Knappen är lokaliserad mitt på höljets ovansida. När knappen trycks in så avsänds ett datapaket med en speciell statusmarkering i ID fältet för att markera att sensorn befinner sig i serviceläget eller är i installationsläge. Närhelst knappen trycks in sänds omedelbart uppgifter om temperaturdata, ID och status (service/installationsläget). Temperatursensorn kan stängas av genom att avlägsna batteriet eller genom att återinsätta batteriets dragflik. Batteri: Ett 3,6 Volt litium batteri används för att strömförsörja den trådlösa sensorn. Batteriet livslängd skattas till mer än fem år i viloläget (när det skeppas från tillverkaren). Sensorn kommer att sända data under 2 år med en hastighet av en gång var 10 till 17 sekund när den väl har startats. De elektroniska komponenterna är fullständigt täckta av ett vattenavvisande material som skydd mot kondens. Användaren kan själv byta batteri.

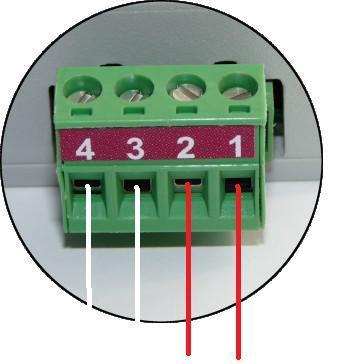

3 Anslutning för Standard RTD Anslutning för utökat temperaturintervall DEN HÄR PRODUKTEN FÖLJER DEL 15 AV FCC REGLERNA, BRUK AV DENSAMMA ÄR DÄRFÖR FÖREMÅL FÖR FÖLJANDE TVÅ VILLKOR: (1) DEN HÄR PRODUKTEN FÅR INTE VÅLLA SKADLIG INTERFERENS OCH (2) DEN HÄR PRODUKTEN MÅSTE TILLÅTA MOTTAGNING AV VILKENSOMHELST INTERFERENS, INKLUDERANDE INTERFERENS SOM KAN TÄNKAS ORSAKA OÖNSKAD FUNKTION. Interference Temperatursensor RTD 100 FCC Radio Frequency FCC ID: M5ZP6EZIO OBSERVERA: Den här utrustningen har testats och funnits följa de begränsningar som gäller för en Klass B digital enhet enligt Del 14 B av FCC reglerna. Den här utrustningen genererar, använder, och kan utstråla radio strålning. Om den inte installeras och används i överenstämmelse med instruktionerna, kan den förorsaka interferens med radiokommunikationen. Begränsningarna är utformade för att ge rimligt skydd mot interferens i bostadsområdet. Detta kan inte tolkas som en garanti för att interferens inte kan uppkomma vid en speciell installation. Om den här utrustningen vållar interferens med radio eller televisions mottagningen, vilket kan undersökas genom att slå på och av utrustningen, uppmanas användaren att prova någon av följande åtgärder för att korrigerar störningarna: Flytta på antennen till den radioapparat eller TV som störs eller flytta radioapparaten eller TV. Öka avståndet mellan utrustningen (sensorn) och den radioapparat eller TV som störs. Se till att den TV/radioapparat som störs har annat uttag än den utrustning som stör. Konsultera en erfaren radio/tv handlare. FÖRÄNDRINGAR. Modifieringar som inte är uttryckligt godkända av Point Six Wireless kan upphäva användarens rätt att använda utrustningen.

4 W i r e l e s s T r a n s m i t t e r -PacketData Specification Dual Analog Data Format DualAnalog (75/76) IDSSSSSSSSnneeaaaaAAAACCCCKK<CR> Note: All fields are in ASCII Hex ID The device type field: DualAnalog has device type 76 hex. A 75 hex when in service mode. SSSSSSSS The MS-30 bits of these 4-bytes are the serial number of the DualAnalog device. The LS-2 bits are set to zero. nn Bits 0 and 1: The number of I/O points (1 byte field: 1 or 2). Bits 2 7: enumerated Engineering units for 2nd Analog. ee Bits 0-5: enumerated Engineering units for 1 st Analog. Bits 6 and 7: reserved (always 0). aaaa This is the second analog data field and is populated when the number of I/O points is 2. This field is signed 16 bits stored MSB first (bits 15-8) and LSB last (bits 7-0) from left to right. This field has a possible range of to This is a general purpose field and may contain 8 bit or 12 bit data. AAAA This is the first analog data field and always exists. This field is signed 16 bits stored MSB first (bits 15-8) and LSB last (bits 7-0) from left to right. This field has a possible range of to This is a general purpose field and may contain 8 bit or 12 bit data. CCCC This field is the CRC-16 error check as was originally received and checked. This CRC is over the first 11 bytes of the packet starting with the device type and ending with but not including CRC-16. KK This field is the mod 256 sum of all the binary data values as represented by the ASCII hex values in the response but does not include the <CR>. 1 Channel Example: C CBEC6 SN = CH ; No of I/O = 01 H; EEU1 = 0; EEU2 = 0; Channel1 = 0810H = 6.3%; CRC16 =4CBEH; C6 - Checksum Enumerated Engineering Units DualAnalog and CounterAnalog have attributes as part of their packets that are an enumerated value that describes the scale/offset and engineering units of an analog I/O point. These attributes are 6 bits and therefore can describe up to 64 enumerations. Point Six reserves enumerated values 0 and 33 through 63. Enumerated values 1 through 32 are user defined. If a host application does not recognize an enumeration, then it should default to the scale/offset/engineering units as defined by enumeration 0. The follow table defines the Point Six enumerations. Enum Bin1 Engr1 Bin2 Engr2 Scale Offset Units Description % Generic degc Temperature degf Temperature %RH Humidity DegC Temperature (+/- 200 C) ppm CO % O2

5 W i r e l e s s T r a n s m i t t e r -PacketData Specification Temperature Sensor Data Format (Legacy Packet) Temp (54/53) IDSSSSSSSSSSSSSSSSTTTTCCCCKK<CR> Note: All fields are in ASCII Hex ID This field is the device ID; 54 indicates normal mode, 53 indicates service mode; (service mode button has been pushed). SSSSSSSSSSSSSSSS This field is the 64 bit unique serial number of the 1-Wire temperature sensor. TTTT This is the temperature data field; two's compliment 16-bit data stored MSB first in 1/16 deg. C units. CCCC This field is the CRC-16 error check as was originally received and checked. This CRC is over the first 11 bytes of the packet starting with the device type and ending with but not including CRC-16. KK This field is the mod 256 sum of all the binary data values as represented by the ASCII hex values in the response but does not include the <CR>. Example: F SN= F; Temp= degc; CRC16 =7164; Checksum=83
