1 BESTÄNDIGHET HOS LUFTTÄTHETLÖSNINGAR Göteborg 16 oktober 2013 Peter Ylmén

2 PROJEKTGRUPPEN Projektledare: Projektsamordnare: Projektgrupp: Peter Ylmén Pär Åhman FoU-Väst Rolf Jonsson, Wäst-Bygg Martin Sandberg, NCC Patrik Bengtsson, Skanska Magnus Hansén, SP Jörgen Romild, SP Stefan Almström, SP

3 PROJEKTET UPPDELAT I TVÅ DELAR PROVNING AV VERKLIGA BYGGNADER LABORATORIETESTER AV PRODUKTER

4 PROVNING AV BYGGNADER Sex bostadshus provades. Träkonstruktioner med plastfolie. Fem hus ca 20 år och ett 10 år. Svårt att hitta orörda hus med tillräckligt underlag från tidigare provningar. Hälften var originalutförande medan övriga utfört någon form av ombyggnad.

5 RESULTAT FRÅN BYGGNADER Två av husen hade kraftigt försämrad lufttäthet medan övriga hade i bibehållen lufttäthet. Det ökade läckaget i två av husen kunde till stor del förklaras av otäta tillbyggnader. Eftersom tätskiktet är gömt inne i konstruktionen och ingen förstörande provtagning kunnat ske vet vi inte exakt vilka lösningar som använts.

6 LABORATORIETESTER AV PRODUKTER För att testa olika produkter i realistisk skala byggdes en provrigg 2,2x2,2x2,4 m. Det placerades även mindre provbitar inuti för att utföra standardiserade tester.

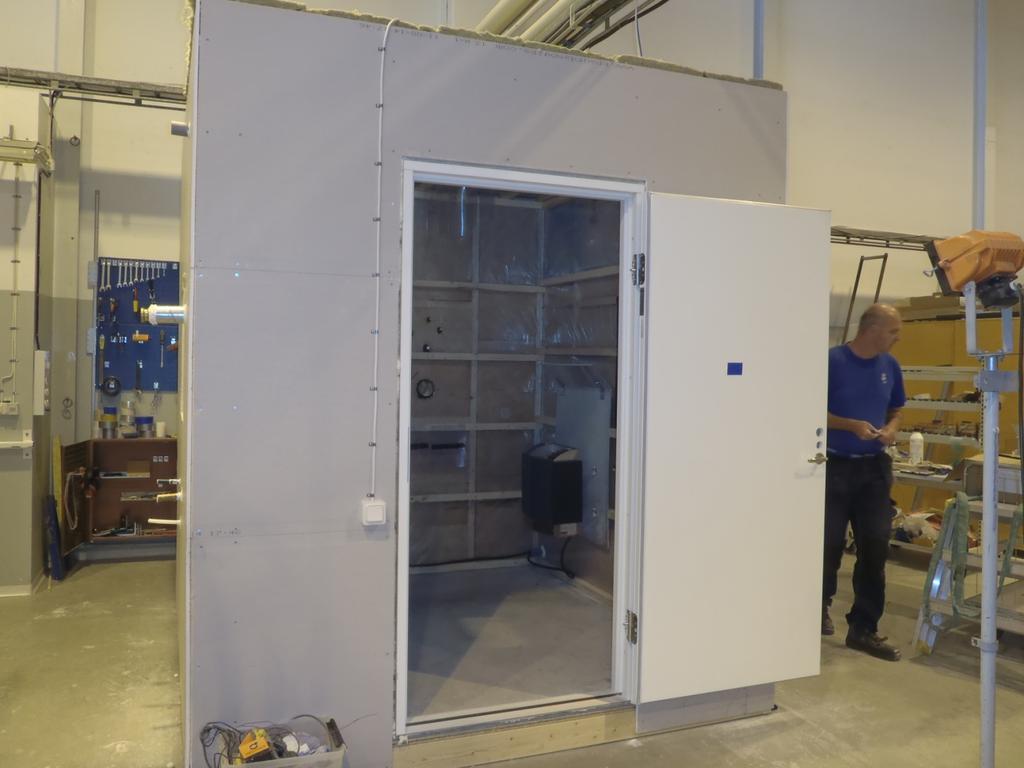

7 PROVRIGGEN I VERKLIGHETEN

8 TESTADE MATERIAL

9 PLACERING AV PRODUKTER

10 KLIMAT I PROVRIGGEN 80 C i ca ett år. Varierat 50 % och 30 % relativ luftfuktighet. Motsvarar ca 50 år.

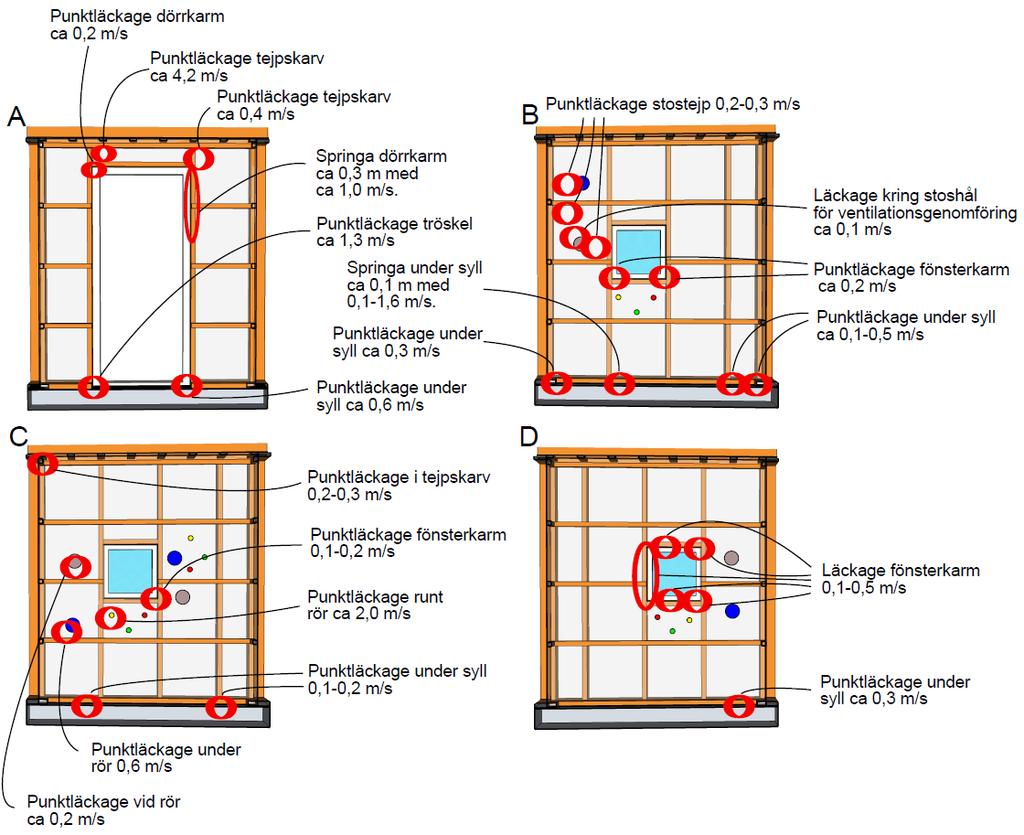

11 LUFTLÄCKAGE FÖRE OCH EFTER ÅLDRING FÖRE EFTER

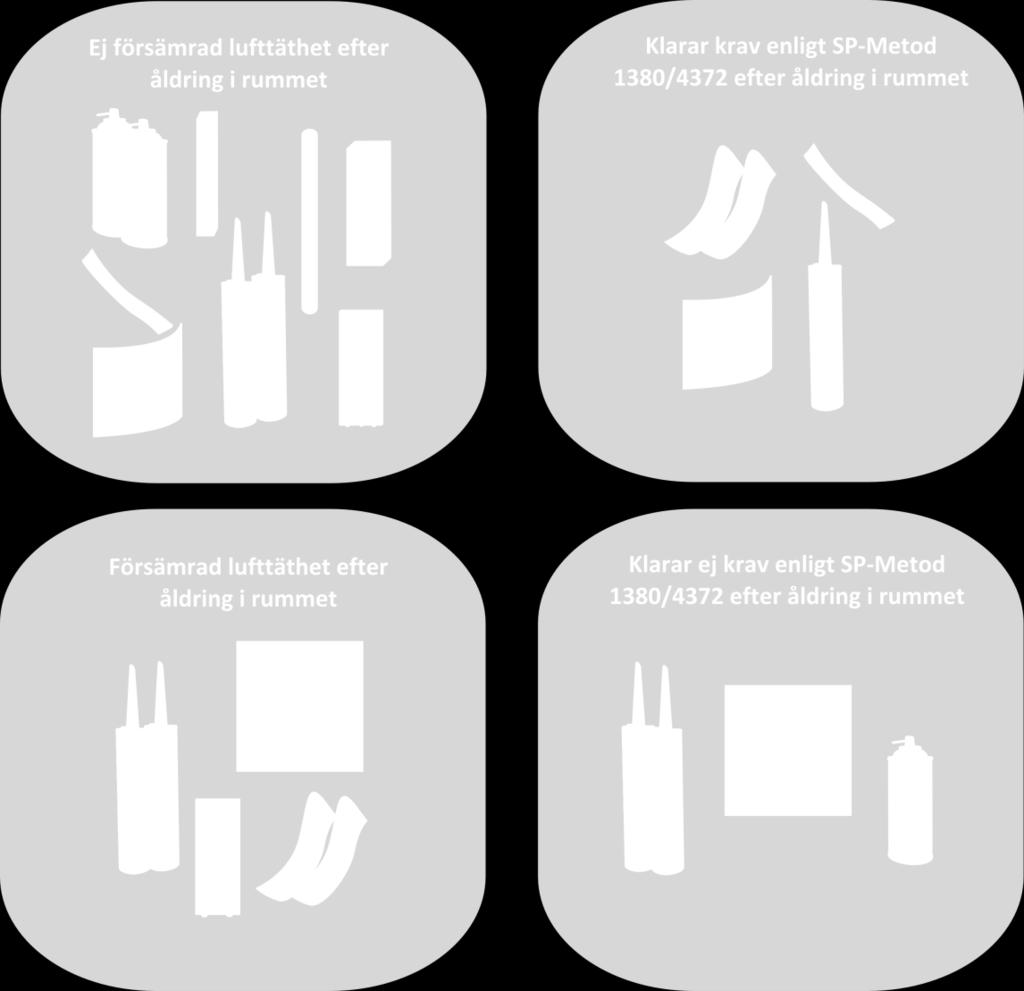

12 RESULTAT FRÅN PROVNINGSRIGGEN De flesta produkter var täta efter accelererad åldring. Undantag var tejperna, en typ av syllisolering och två fogmassor. Utvärdering skedde okulärt.

13 RESULTAT FRÅN PROVBITARNA Alla produkter testades inte på detta sätt. Resultatet skilde sig mot provningsriggen för två tejper, en fogmassa och fogskummet. Fogskum och fogmassa kan eventuellt bero på marginaler i kraven. För tejperna kan det bero på skillnad i skala.

14 SLUTSATS Utifrån de resultat som erhållits i det här projektet dras följande slutsatser: Det är möjligt att bygga konstruktioner med plastfolie som tätskikt och bibehålla lufttätheten i byggnader. Provning av verkliga byggnader visar att lösningen är beständig minst 20 år och laboratorietester visar att de kan vara beständiga så länge som 50 år om rätt material används. Vid ombyggnationer finns en stor risk att lufttätheten försämras. I laboratorietesterna har funnits ett litet underlag för varje produkttyp och därför kan inga generella slutsatser dras utan resultaten gäller endast för de provade produkterna. De provade produkterna visar dock att: De valda tejpprodukterna klarar beständighetstester för mindre provbitar men blev otäta i provningsriggen med större skarvar. Det kan innebära att man behöver se över testning av tejper och metoder för hur tejperna används. De valda produkterna för fogskum fallerade standardiserade beständighetstester men bibehöll lufttätheten i provningsriggen. Vissa av de valda produkterna för fogmassor förblev täta efter accelererad åldring medan andra hade dålig beständighet. Även här skilde sig resultaten mellan provningsriggen och standardiserade tester. Skillnaderna kan eventuellt förklaras med att tjockare fogar används i provningsriggen samt att det finns säkerhetsmarginaler i de standardiserade testerna. En syllisolering försämrades efter åldring med liknande förändring som för tejperna det bildas luftkanaler på grund av olika dimensionsstabilitet mellan de olika materialen i täthetslösningarna. Det finns inga tecken på att de konstruktionsmaterial som använts i provningsriggen medför försämrad beständighet på tätningsprodukterna vid normala förhållanden i byggnader. Det har dock inte utretts hur t.ex. större mekaniska belastningar som vindlaster eller inverkan av fritt vatten påverkar materialen.

15 VILL DU VETA MER E-post: Telnr: Rapport:

16 DISKUSSION Ska man föreskriva enskilda produkter eller hela system för lufttäthet? Hur ska man säkerställa att det är beständiga produkter som faktiskt används i produktionen?
