Snabbfästet gör det enkelt att byta till de flesta verktyg, och i en handvändning förvandlas maskinerna från vassklippare till uppsamlare.

Transkript

1

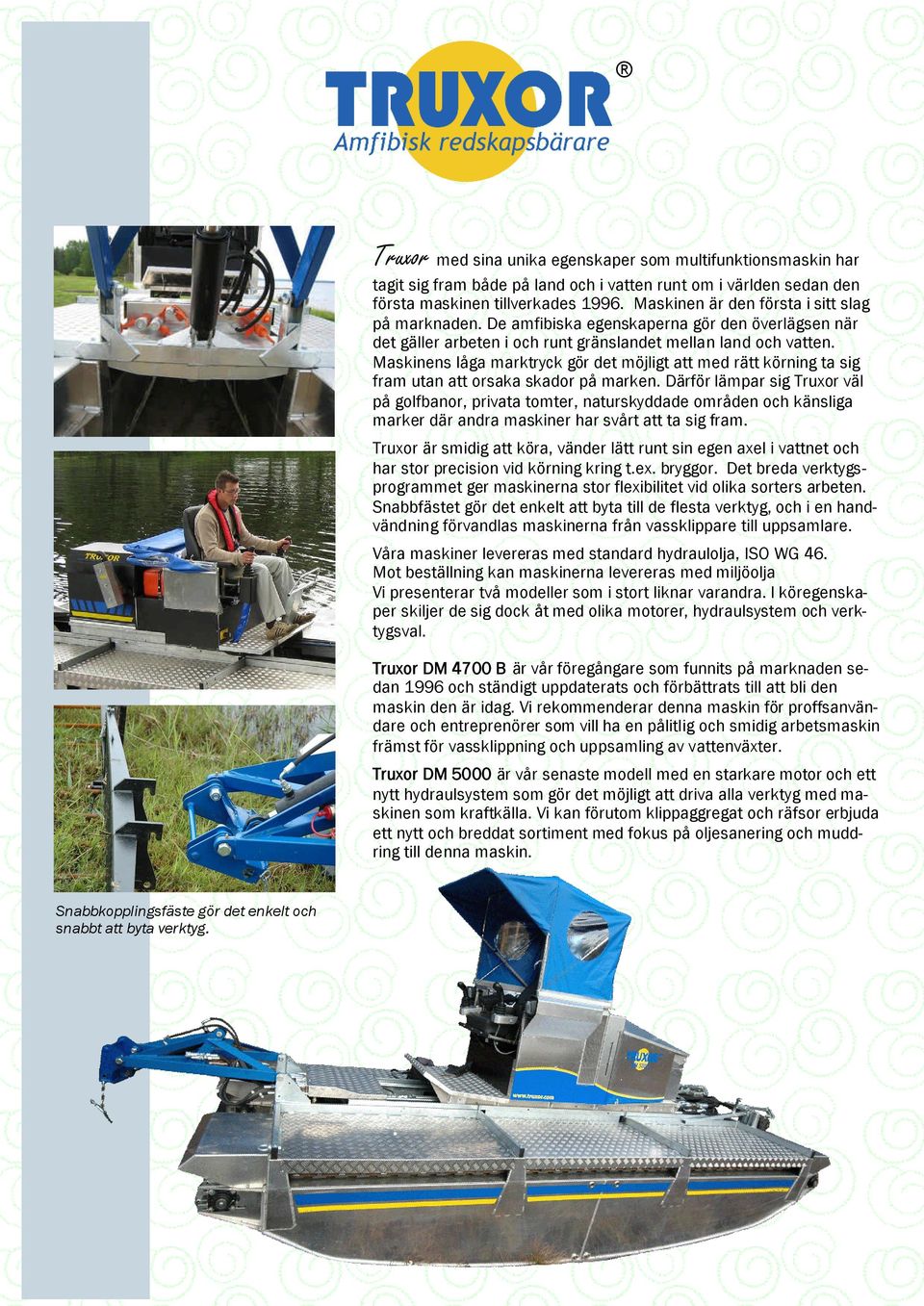

2 Truxor med sina unika egenskaper som multifunktionsmaskin har tagit sig fram både på land och i vatten runt om i världen sedan den första maskinen tillverkades Maskinen är den första i sitt slag på marknaden. De amfibiska egenskaperna gör den överlägsen när det gäller arbeten i och runt gränslandet mellan land och vatten. Maskinens låga marktryck gör det möjligt att med rätt körning ta sig fram utan att orsaka skador på marken. Därför lämpar sig Truxor väl på golfbanor, privata tomter, naturskyddade områden och känsliga marker där andra maskiner har svårt att ta sig fram. Truxor är smidig att köra, vänder lätt runt sin egen axel i vattnet och har stor precision vid körning kring t.ex. bryggor. Det breda verktygsprogrammet ger maskinerna stor flexibilitet vid olika sorters arbeten. Snabbfästet gör det enkelt att byta till de flesta verktyg, och i en handvändning förvandlas maskinerna från vassklippare till uppsamlare. Våra maskiner levereras med standard hydraulolja, ISO WG 46. Mot beställning kan maskinerna levereras med miljöolja Vi presenterar två modeller som i stort liknar varandra. I köregenskaper skiljer de sig dock åt med olika motorer, hydraulsystem och verktygsval. Truxor DM 4700 B är vår föregångare som funnits på marknaden sedan 1996 och ständigt uppdaterats och förbättrats till att bli den maskin den är idag. Vi rekommenderar denna maskin för proffsanvändare och entreprenörer som vill ha en pålitlig och smidig arbetsmaskin främst för vassklippning och uppsamling av vattenväxter. Truxor DM 5000 är vår senaste modell med en starkare motor och ett nytt hydraulsystem som gör det möjligt att driva alla verktyg med maskinen som kraftkälla. Vi kan förutom klippaggregat och räfsor erbjuda ett nytt och breddat sortiment med fokus på oljesanering och muddring till denna maskin. Snabbkopplingsfäste gör det enkelt och snabbt att byta verktyg.

3 Ny maskin nya möjligheter -ett resultat av 15 år i branschen Truxor DM 5000 är det senaste tillskottet i vår produktsamling. Den nya Truxor -modellen har utvecklats och anpassats för att kunna erbjuda våra kunder den senaste teknologin i en lättarbetad och väl genomtänkt maskin. Stor vikt har lagts vid att välja ett riktigt bra och användarvänligt hydraulsystem. Kraften regleras dit den behövs och kan styras mellan kraftuttagen och maskinens drivning. Hydraulsystemet har en hög effekt och klarar att driva krävande pumpar för muddring eller oljesanering. Förarplatsen är ergonomiskt utformad med joysticks för reglering av både drift och verktyg. Truxor DM 5000 är en proffsmaskin för dig som vill ha en komplett multimaskin för muddring, vassklippning, grävarbeten, oljesanering, kultivering mm. TRUXOR DM 5000 har utvecklats på ett flertal punkter: Tekniska Data : Truxor DM 5000 Motor: Daihatsu 34 hk diesel. Miljöklass Euro 2 Elsystem: 12 volt, generator 40 ah, batteri 45 ah Kylsystem: Kombikylare för motor och hydraulsystem. Vänster Joystick: För att köra maskinen. Hydrauluttag 1 - arbetstryck 140 bar, justerbart flöde 0-25 l/min. Hydrauluttag 2 - arbetstryck 130 bar, flöde 16 l/min. Höger Joystick: lyft, tilt, viktfördelning. Hydrauluttag 3 - arbetstryck 150 bar. Justerbart flöde 0-50 l/min Förarplats: Fällbar hytt, ergonomisk, justerbar förarstol med eluppvärmd sits, justerbara styrreglage, instrumentpanel med varvtal, motortemperatur, kontrollampor, hydrauloljetemperatur, hydraultryck och bränslemätare. Körhastighet: m/min. Frontlyft: Lyftkraft 250 kg, DM fäste för snabbt byte av verktyg. Material: Pontoner tillverkade i saltvattenbeständig aluminium. Stålkonstruktionen är varmförzinkad. Mått: Längd 4,7 m. Bredd 2,06 m. Höjd 2,1 m. Vikt: 1380 kg Utrustning: Arbetsbelysning, serviceverktyg Truxor DM 5000 levereras CE-märkt Hydraulisk drivning av alla verktyg Förbättrad ergonomi Ny förbättrad instrumentpanel Hydraultrycksmätare (fördel bl.a. vid muddring) Lastkännande hydraulsystem som innebär att effektuttagen kan styras 34 hk Daihatsu motor med bättre placering för enklare service Filtersystem för luftintaget till kylaren Ny design Fler valbara verktyg Standardutrustad med arbetsbelysning Fler hydrauliska uttag för drift av verktyg Eluppvärmd förarstol Reglerbara flöden på alla funktioner i hydraulsystemet

4 Truxor DM 4700 B är ett välkänt och omtyckt ansikte på marknaden. De första maskinerna såldes 1996 och har under åren exporterats till kunder över hela världen. När maskinen introducerades var det unik och ny teknik inom branschen. Att med en och samma maskin kunna utföra både vassklippning och uppsamling, muddring och grävning var en stor nyhet. Idag är konceptet lika aktuellt och maskinen står sig stark i sin klass. Truxor DM 4700 B är en smidig arbetsmaskin för proffsbruk med två joysticks, vänster som reglerar körning av maskinen och höger som styr lyftarm och verktygets drivning. De amfibiska egenskaperna gör att maskinen rör sig lätt mellan vatten och land. I vatten gör paddelbanden att maskinen har stor precision vid körning i trånga utrymmen, maskinen vänder runt sin egen axel. Från full fart framåt bromsar Truxor på mindre än en halvmeter. Ett snabbfäste i lyftarmen gör det enkelt att byta mellan de flesta verktygen. En person klarar enkelt av handhavandet. Tekniska data: Truxor DM 4700 B Motor: Lombardini Focs hk dieselmotor miljöklass Euro 2. Elsystem: Generator 45 ampere, batteri 45 ah. Kylsystem: Vattenkyld med dubbelkylare för motor och hydraulsystem. Vänster Joystick: För att köra maskinen, hydrauluttag med variabelt flöde 5-25L/min Hydrostatisk drivning. Höger joystick: Lyft, tilt, viktfördelning. Förarplats: Fällbar hytt, ergonomisk, eluppvärmd förarstol, justerbara styrreglage, instrumentpanel med tempmätare, kontrollampor, timräknare. Körhastighet: 0-80 m/min. Frontlyft: Lyftkraft 250 kg, DM fäste för snabbt byte av verktyg. Material: Pontoner tillverkade i saltvattenbeständig aluminium. Stålkonstruktionen är varmförzinkad. Mått: Längd 4,7 m. Bredd 2,06 m. Höjd 2,1 m. Vikt: 1350 kg Utrustning: Arbetsbelysning, serviceverktyg Truxor DM 4700 B levereras CE-märkt B2S Truxors smidiga konstruktion gör det enkelt att köra maskinen av och på trailern, vilket gör den väldigt flyttbar med låga ställkostnader för att påbörja arbeten. I jämförelse med Truxor DM 5000 har denna modell ett enklare hydraulsystem som gör att den mest lämpad för vassklippning, uppsamling och underhåll av våtmarker. För större effektbehov rekommenderas Truxor DM 5000.

5

6 Klippaggregat Doroklippen 3090/3091 Tekniska Data: Doroklippen 3090/3091 Arbetsbredd Vikt Klippdjup 4m 61 kg 1m T DOROKLIPPEN 3091 Vikt Arbetsbredd Klippdjup 67 kg 4m 1,4 m T Doroklippen 3090 rekommenderas för vanlig vassklippning och brukar vara det självklara valet i de flesta vatten. Klipparen drivs hydrauliskt och kopplas enkelt i Truxors redskapsfäste. Klippdjupet är 1 m. Knivarna är utbytbara och arbetsbredden kan varieras från 2,2-4 m. Klipparen kräver vatten som smörjning under arbetet och lämpar sig därför inte för användning på land. Ett stenutlösningssystem skyddar från att köra sönder knivarna mot fasta föremål. Doroklippen 3091 är samma modell av klippare, men har ett förlängt klippdjup till 1,4 m. Båda modellerna levereras som standard med 4 meters arbetsbredd på knivarna. Tillbehör: Knivsatser (2 st) Arbetsbredd 2,2 m (2 st) Arbetsbredd 3 m st) Arbetsbredd 4m Doroklippen ESM 2100 Doroklippen ESM 2100 är en frontmonterad klippare med knivar av dubbelverkande Busati-modell, vilket gör att klipparen inte behöver vatten som smörjning i arbetet. Knivarna behöver inte vatten som smörjning och lämpar sig väl för användning i grunt vatten och i våtmarker. Doroklippen ESM 2100 har god kapacitet och kan även användas där vassen är kraftigare. Arbetsbredd 2,1 m och klippdjup 0,5 m. Tekniska Data: Doroklippen ESM 2100 Arbetsbredd Vikt Klippdjup 2,1 m 68 kg 0,5 m 90-ESM2100

7 Klippaggregat Doroklippen ESM 2200 Doroklippen ESM 2200 klipper och samlar i samma moment vilket är en mycket bra egenskap vid arbete i småbåtshamnar och små vattendrag där vattnet rörs mycket och uppsamlingsarbetet är svårt. Med klippning och uppsamling i samma moment underlättas arbetet avsevärt. För att endast använda klippfunktionen kan det uppsamlande nätet på klippskopan demonteras. Tekniska Data: Doroklippen ESM 2200 Arbetsbredd Vikt Bredd Klippdjup ca 2,1 m 109 kg 2,25 m 0,8 m 90-ESM2200 Doroklippen ESM 2200 har en arbetsbredd på 2,1 m och ett klippdjup på ca 0,8 m i vatten. Knivarna är av Busati dubbelverkande modell, vilket gör att klipparen inte behöver vatten som smörjning i arbetet. Doroklippen ESM 1700 Denna klippare sidmonteras på Truxor och gör det möjligt att klippa längs å-kanter och kanaler genom att klippaggregatets vinkel kan justeras. Knivarna är av dubbelverkande busati-modell, vilket gör att klipparen inte behöver vatten som smörjning i arbetet. Doroklippen ESM 1700 är utrustad med automatisk stenutlösning som skyddar klipparen om det tar stopp mot fasta föremål. Arbetsbredden är 1,7 m och klipparen har ett klippdjup på 0,5 m. Kapaciteten är god och Doroklippen ESM 1700 klipper utan problem kraftigare vass och växtlighet. Tekniska Data: Doroklippen ESM 1700 Arbetsbredd Vikt 1,7 m 75 kg 90-ESM1700

8 Räfsor Vassräfsa standard med fällbara sidsektioner. För uppsamling och transport av växter efter vassklippning. Räfsan kan kompletteras med silplåtar för uppsamling av skräp, alger och absorber (oljesanering). Arbetsbredd: Vikt: Uppsamling - lika viktigt som att klippa Klippta vattenväxter som lämnas kvar i vattnet fungerar som ett gödningsämne. Därför rekommenderar vi att man alltid samlar ihop de klippta växterna och fraktar bort dem. Genom att skörda vattenväxter och plocka upp dem hjälper man också till att plocka bort en del av övergödningen från sjön. För de som använder sin vassklippare i olika vatten brukar vi rekommendera att rengöra maskinen mellan flyttningarna för att förhindra att sprida oönskade vattenväxter till nya vattensystem. 2 eller 3,5 m. 60 kg Silplåtar, tillbehör till Vassräfsa standard Vikt: 13 kg Arbetsbredd: 2 eller 3,5m Högtippande räfsa Denna räfsa har högre tipphöjd vilket underlättar lastning på tex släpvagn eller pråm. Räfsan är tillverkad av perforerad plåt som gör att man kan samla mindre partiklar som skräp, alger och absorber (oljesanering). Arbetsbredd Vikt Max lyfthöjd i vatten Max lyfthöjd på land 2,13 m 68 kg 1,3 m 1,7 m Räfsa med fjädrande pinnar Med de fjädrande pinnarna kan materialet förflyttas ut i vatten när strandlinjen är ojämn för att sedan samla ihop det flytande materialet med standardräfsan. Arbetsbredd Vikt 2,5 m 30 kg

9 Lyfträfsa Den starka konstruktionen gör räfsan till ett utmärkt verktygsval för tex. strandstädning och lyft av lite tyngre föremål. De kraftiga gafflarna gör det möjligt att lyfta t.ex. stenar, träd och växter med rötter och annat som kan ligga längs strandkant och på sjöbottnen. Arbetsbredd: 1,2 m Vikt: 36 kg Gripskopa & Grip Gripskopan och gripen används för att lyfta växter och sediment från sjöbottnar och längs strandkanter. Verktygen kombineras med en teleskopisk arm eller ett mekaniskt fäste. Med verktyg monterat ger teleskopet ett arbetsdjup ner till 1,7 m. Om arbetsområdet främst gäller strandkanter och ytliga arbeten väljer man ett mekaniskt fäste till grip och gripskopa. Arbetsdjupet blir då ca 0,9 m. Det mekaniska fästet har en lägre vikt vilket ger en ökad lyftkraft jämfört med den teleskopiska armen. Tekniska Data: Gripskopa & Grip Arbetsdjup med teleskopisk förlängning 1,7 m. Arbetsdjup med mekanisk arm ca 0,9 m. Vikt gripskopa Vikt grip Vikt teleskop Vikt mekaniskt fäste gripskopa grip teleskop mekaniskt fäste 76 kg 40 kg 33 kg 9 kg

10 Mudderpumpar Doropumpen är det senaste tillskottet av mudderpumpar i vårt sortiment och kombineras med Truxor DM Pumpen drivs av en hydraulmotor och har en kapacitet på m3/h. Pumpen monteras på en teleskopisk arm (säljs separat). Ett roterande hjul med horisontala skär och vertikala tänder luckrar upp sedimentet och skär av rötter och mjuka material för att underlätta matning av material till pumpens intag. Det roterande hjulet gör pumpen mer lättmanövrerad än dess föregångare med matningsskruv vid pumpintaget. Matningen är viktig för att ge pumpen ett jämt flöde av sediment, vilket också underlättas av knivarna som sitter monterade i pumpens insläpp. Tekniska data: Doropumpen Kapacitet m3/tim beroende av material, lyfthöjd och slangens längd. Vikt 87 kg. Mudderdjup 1,7 m. Med förlängning 2,4 m Diameter borrhjul: 0,8 meter Redskapsbärare: Endast Truxor DM 5000 Doropumpen levereras med standardsats. Doropump Teleskoparm Standardsats till Doropump: 3 m spiralslang, 25 m flatslang Ø 100 mm med fästen för flytslangar, 5 st flytslangar, 1 st ändmunstycke, 1 st snabbkoppling, 1 st sugtratt, 1 st skarvkoppling med ramfäste, 1 st skarvkoppling Ø 100 mm, 1 st förlängning till teleskop 0,7 m Tillbehör: Flatslang 100 mm (Lev. i 50 m längder ) Skarvhylsa 100 mm Slangklammer 110 mm D20

11 Mudderpumpar Tekniska data: Mudderpump 2500 Motor Briggs&Stratton 23 hk, elstart, luftkyld. Centrifugalkoppling som skyddar pump vid överbelastning. Kapacitet m3/h beroende av material, lyfthöjd och slangens längd. Mudderdjup 1600 mm Längd 1950 mm Vikt 166 kg Mudderpump 2500 levereras CE-märkt. Mudderpump 2500 levereras med standardsats Mudderpump Mudderpump 2500 För pumpning av sediment. Matningsskruven luckrar upp bottnen så att pumpen får ett jämt flöde. Pumpen kan även utrustas med sugtratt, vilket rekommenderas när sedimenten är lätta och mjuka. I pumpens sugöppning sitter en skäranordning som skär sönder rötter och andra mjuka föremål. Pumpen regleras från en startpanel som monteras vid förarplatsen. Tillbehör: Flatslang 100 mm (Lev. i 50 m längder ) Skarvhylsa 100 mm Slangklammer 110 mm D20 Standardsats till Mudderpump 2500: Hydrauldriven matningsskruv, 3 m spiralslang, 25 m flatslang Ø 100 mm med fästen för flytslangar, 5 st flytslangar, 1 st ändmunstycke, 1 st snabbkoppling, 1 st sugtratt, 1 st skarvkoppling Ø 100 mm och 1 st bensintank 10 liter. Sala rollpump kan pumpa lätta sediment med en reducerad mängd vatten. Pumpen arbetar med ett kraftigt vakuum och tryck. Det höga trycket gör det möjligt att transportera sediment långa sträckor. Muddring kan utföras utan att vattnet grumlas. På teleskopet monteras muddringsröret som trycks ned i sedimenten. Lätta och mjuka sediment sugs direkt från botten. Tekniska data: Sala rollpump Set för muddring: 1 st muddringsrör (monteras på teleskopet), 3,3 m sugslang Ø 65 mm, 2 st snabbkopplingø 65 mm, 1 m tryckslang Ø 50 mm, 1 st snabbkoppling Ø 50 mm, 1 st koppling för flatslang Ø 50 mm med ramfäste. Art Nr Vikt: Kapacitet: Arbetstryck Max tryck: Tekniskt vacuum: Redskapsbärare: Tillbehör Set för muddring Teleskop 90 kg 12 m3/h vid tryck 6 bar 6 bar 9 bar -0,95 bar Truxor DM

12 Grävaggregat Grävaggregatet kan monteras på båda våra Truxor modeller. Kombinationen blir en flytande grävmaskin som ger unika möjligheter. Grävaggregatet lämpar sig mycket bra till rensning av in och utlopp i sjöar, grävarbeten av kanaler, dikning, grävning runt bryggor, kabelläggning osv. Grävaggregatet regleras från förarplatsen med tvåspaksystem som placerats på en mittkonsol som lätt justeras efter förarens önskemål. Truxor med grävaggregatet möjliggör arbete på annars oåtkomliga platser. Tekniska data: Grävaggregat Grävradie 3,1 m. Grävdjup 2,3 m. Stödben max djup 1,9 m. Vikt 330 kg. Ventilpaket med tvåspaksystem för sväng, lyft, skopa och bom. Grävaggregatet levereras med 23 liters skopa och stödben. Komplett för montering på Truxor. Art.nr Tillbehör: Skopa 49 liter, arbetsbredd 0,6 m Rotkniv: arbetsdjup 0,6 m Grävräfsa: arbetsbredd 0,9 m

13 Dorofräsen Dorofräsen Dorofräsen med rotorkniv Dorofräsen används som fräs för restaurering av våtmarker, strandkanter och bottnar. Fräsen finns i olika arbetsbredder. Fräsarna är utbytbara och kan demonteras från drivenheten. Drivenheten monteras i lyftarmen. När näckrosrötter och andra rötter ska avlägsnas monteras en rotorkniv med en förlängning i lyftarmen som ger ett arbetsdjup på 1,6 m. Tekniska Data: Dorofräs Drivenhet Vikt 36 kg, Varvtal v/min Vridmoment max 400 Nm Längd: 0,9 m Redskapsbärare: Endast Truxor DM 5000 Drivenhet Fräsar till Dorofräsen Fräs 0,9 m, Vikt 33 kg Fräs 0,6 m, Vikt 23 kg. Art nr Fräs 0,4 m, Vikt 16 kg Rotorkniv till Dorofräsen Arbetsbredd 0,8 m Vikt: 14 kg Förlängning för rotorkniv, 0,5 m Vikt 16 kg

14 Oljesanering Till Truxor DM 5000 kan vi erbjuda ett nytt produktsortiment för oljesanering. Doroskimmer 400 kombineras med två typer av pumpar som klarar både tjock och tunn olja. Sala rollpump klarar att suga tjocka sediment och olja utan någon stor andel vatten. Det är en pump som också kan användas separat för muddring, eller dammsugning av oljerester där inte skimmern kommer åt. Foilex är en pump med hög kapacitet vilket ger den klara fördelar när stora utsläpp ska saneras. Doroskimmer 400 Kombiskimmer för oljesanering av tjocka eller tunna oljor, samt alger. Skimmern levereras med en borstrulle med blandad grovlek på borsten som lämpar sig till sanering av de flesta typer av oljor. Kombineras med Sala eller Foilex pump. Kapacitet: Vikt: Redskapsbärare: 0-20 m3/h 48 kg Endast Truxor DM Sala Rollpump Sala pumpen är en lämplig pump vid saneringsoperationer av trögflytande och förorenade medier på svårtillgängliga platser. Ett mycket starkt vakuum ger en hög sugförmåga. Det höga trycket gör det möjligt att transportera mediet långa sträckor. Sala Rollpump används separat med ett sugmunstycke eller i kombination med Doroskimmer 400. Set för sanering innehåller: sugrör, 3,3 m sugslang 65 mm, 4 st snabbkopplingar Ø 65 mm, 1 m tryckslang 65 mm. 1 st ramfäste Kapacitet: Vikt: Arbetstryck Max tryck: Tekniskt vacuum: Redskapsbärare: 12 m3/h vid tryck 6 bar 90 kg 6 Bar 9 bar -0,95 bar endast Truxor DM Foilex pump En patenterad lågvarvig TDS Pump med "Twin Disc Skruv" pumpteknologi med högre kapacitet än en konventionell skruvpump. Inloppet har skärande knivar och klarar att pumpa både tjocka och tunna medier. Foliex pump monteras i Doroskimmer 400 och kan även anpassas för separat användning. Levereras med 3 m tryckslang Ø 100 mm. Kapacitet: Vikt: Redskapsbärare: 18m3/h vid tryck 6 bar 35 kg endast Truxor DM

15 Oljesanering Oljesanering har olika förutsättningar i olika miljöer. I slutfasen av arbetet finns det som regel mindre områden med oljeansamlingar när det kan vara praktiskt med en mobil tank. Dorotanken monteras mellan pontonerna och har kopplingar för att enkelt kunna anslutas till pumpen samt en anslutning för att tömma tanken. Dorotanken används i kombination med Doroskimmer 400. Tekniska Data: Dorotank Volym: 200 l Vikt: 14 kg Redskapsbärare: Truxor DM 5000 Art Nr Trailer LMT 2500 Trailer LMT 2500 är en specialanpassad släpvagn för transport av Truxor. Trailern har styrskenor på flaket och tippfunktion som tillsammans med ramper gör det enkelt att lasta och lossa maskinen. Trailern har ett specialbyggt chassi i höghållfasthetsstål. Konstruktionen är uppbyggd av speciella i-balkar som ger styrka och låg vikt. Smuts avlägsnas enkelt och underhållet blir minimalt tack vare den genomtänkta konstruktionen. Spännband och ramper finns som tillbehör. Tekniska Data: Trailer LMT 2500 Flakmått Totallängd Flakhöjd Tjänstevikt Totalvikt Maxlast Tillbehör 500x220 cm 620 cm 70 cm 630 kg 2500 kg 1870 kg 75-LMT2500 Set med ramper och spännband

16 Om vassklippning Våra sjöar och vattendrag växer igen av övergödning och omdiskuterade klimatförändringar. Sjöar försuras och vattenflöden hindras. Genom att klippa och hålla rent i inlopp och utlopp kan sjöarna behålla sitt välmående, och på många håll klipper man även för att förbättra vattenflödet och förhindra översvämningar. Att regelbundet utföra vassklippning ger större möjlighet till användande av sjöar och vattendrag i form av tillgängliga farleder, åtkomligt fiske, en vackrare vy och välskötta badplatser. Dorotea Mekaniska AB Vi är ett företag som specialiserat oss på maskiner för sjörensning, våtmarks,- och vattenvård. Under 16 år har vi levererat, tillverkat, produktutvecklat och låtit innovativa tankar ta form. Idag har vi Sveriges, kanske till och med världens, bredaste sortiment av maskiner för sjövård. Allt från den lilla enkla vassklipparen till proffsmaskinen som muddrar, gräver, klipper och samlar. God kvalitet och prestanda har hela vägen varit våra ledord och med tiden har vi samlat på oss en erfarenhet och kunskapsbas som vi gärna delar med oss av till våra kunder. I Doroteafabriken finns tillverkning, reservdelslager samt försäljning. Vi har kunder och återförsäljare runt om i världen. Och när världen är vår marknad är Dorotea lika centralt som någon annan plats! Reservdelar till våra produkter finns hos Dorotea Mekaniska AB och hos vår partner Rajo i Belgien, På vår hemsida hittar du alltid senaste nytt! Bildgallerier, filmer, broschyrer mm ÅTERFÖRSÄLJARE: TILLVERKNING/FÖRSÄLJNING: Dorotea Mekaniska AB Östra Polarvägen Dorotea
