2 Vi tror på trä Valutec vill öka användandet av trä. Det är därför vi finns till. Valutecs produkter hjälper våra kunder till ökad lönsamhet genom marknadsledande lösningar som ökar både kapacitet och kvalitet. Vi finns mitt i branschens utvecklingscentrum, där vi lyhört och med ett öppet sinne lyssnar in kunder, forskare och branschkollegor. Detta engagemang ger oss kunskap om kundernas processer och förståelse för befintliga och nya utmaningar som de ställs inför. Med den kunskapen som grund utvecklar vi ny teknik och nya lösningar som gör att vi kan leverera effektivare virkestorkar, intelligentare styrsystem, smartare utbildningar och snabbare service. Värdeskapande lösningar som gör det möjligt att ta vara på råvarans fulla värde. Enkelt kan man säga att vi tror på trä och vill medverka till att trä blir det självklara valet för bygg- och snickeriprodukter. Lyckas vi med detta bidrar vi inte bara till att våra kunder blir lönsammare, utan fortsätter även att utvecklas som företag. Valutec. Good for Wood. KAPITEL SIDA 1 FLAPS OCH TRYCKRAMAR MASKINDÄCK BASNING MASKINDÄCK FLÄKTAR, VENTILATION & MOTORER MASKINDÄCK VÄRME 21 3 MATNING 25 4 PORTAR 29 5 REGLERING STYRNING 35 6 VALMATICS 41 7 ÖVRIGT 43

3 Effektivitet. Trygghet. Originaldelar. Uppgraderingar och förebyggande renoveringar är effektiva åtgärder för att öka effektiviteten, optimera din torkanläggning och undvika onödiga produktionsstopp. Med oss som partner har du tillgång till Valutecs samlade erfarenhet, kompetens och dokumentation för våra samtliga torkar på marknaden. Vi ser till att du alltid får rätt reservdel till just din tork, vilket även säkerställer att CE-märkningen fortsätter att gälla. I den här katalogen presenterar vi merparten av de reservdelar vi lagerhåller. Skulle det vara så att du inte hittar det du söker, hör av dig till oss så löser det sig! Fredrik Åhman Eftermarknad, Europa fredrik.ahman@valutec.se Joakim Berglund Eftermarknad, Europa , joakim.berglund@valutec.se 3

4 Uppgraderingar och förebyggande renoveringar är effektiva åtgärder för att förbättra en befintlig torkanlägging. Kontakta oss så ger vi tips på hur just du kan att optimera din virkestork utifrån dina kunders krav och behov. Robert Larsson, VD 4

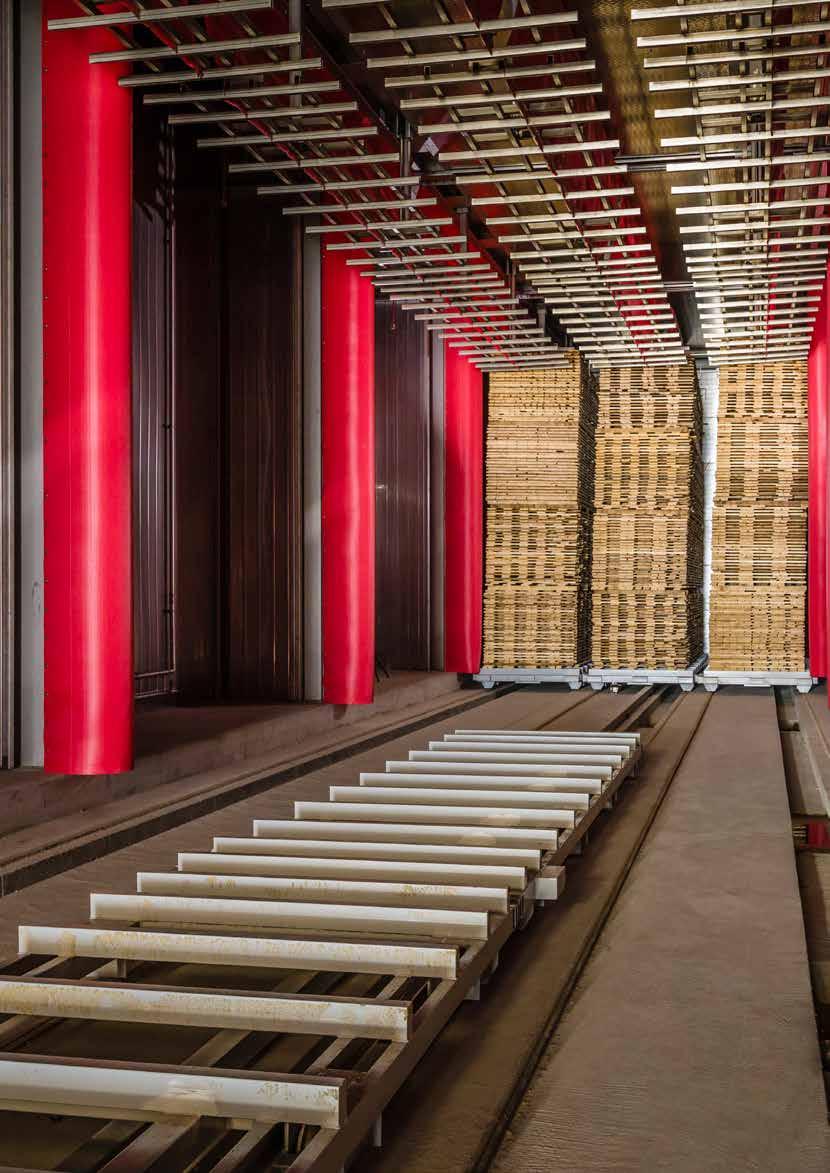

5 1 Flaps och tryckramar Såväl oberoende forskningsresultat som våra egna erfarenheter visar att tillräcklig luftmängd och lufthastighet genom virkespaketen är avgörande för ett optimalt torkresultat. För att motverka energiläckage och onödig fuktspridning har Valutec ett väl utvecklat system av tätningsdon runt virkeslasten. Tryckramar säkerställer minimal deformation av det översta virkeslagret. 5

6 Flaps & Tryckramar Linhjul Alu. Art. nr Ø60/13,5x50 mm. Till hisskärm. Passar hållare art. nr Linhjulhållare Art. nr SS Ø60/13,5x50 mm till art. nr Tryckram WSAB Rörgavel Art. nr SS M20x1,5 mm. Tryckram WSAB Rörtapp Art. nr SS L=112 M20x1,5 mm. Packningssats cylinder Art. nr C Högtemp. Packningssats vridcylinder Art. nr WMA/RA35 HT. 6

7 Flaps & Tryckramar Packningssats CS XSE798 Art. nr Packningssats Rexroth Art. nr Packningssats Cylinder Art. nr /32 Högtemp. Stopp WSAB. Handvinsch Art. nr SS kg. Till hisskärm. Länkhuvud Art. nr M20 SS. Till tryckram. Kolvstångsstyrning Rexroth Skogsnos Art. nr

8 Flaps & Tryckramar Cylinder PNE Valutec Art. nr Ø100 sl.500 Cylinder PNE Valutec Art. nr Ø100 sl Cylinder PNE Valutec Art. nr Ø100 sl Luftanslutningar bakgavel. Cylinder PNE Art. nr Ø100 sl.500 Cylindergavel Art. nr Inkl. packningar. Valutec 8

9 Flaps & Tryckramar Viraduk Art. nr Benämning Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd= Vira Duk, bredd=

10 Varje timme ett sågverk står stilla kostar tusentals kronor i utebliven produktion, torktimmar som är omöjliga att köra ikapp. Därför är det så viktigt att planera dina driftstopp. Joakim Berglund 10

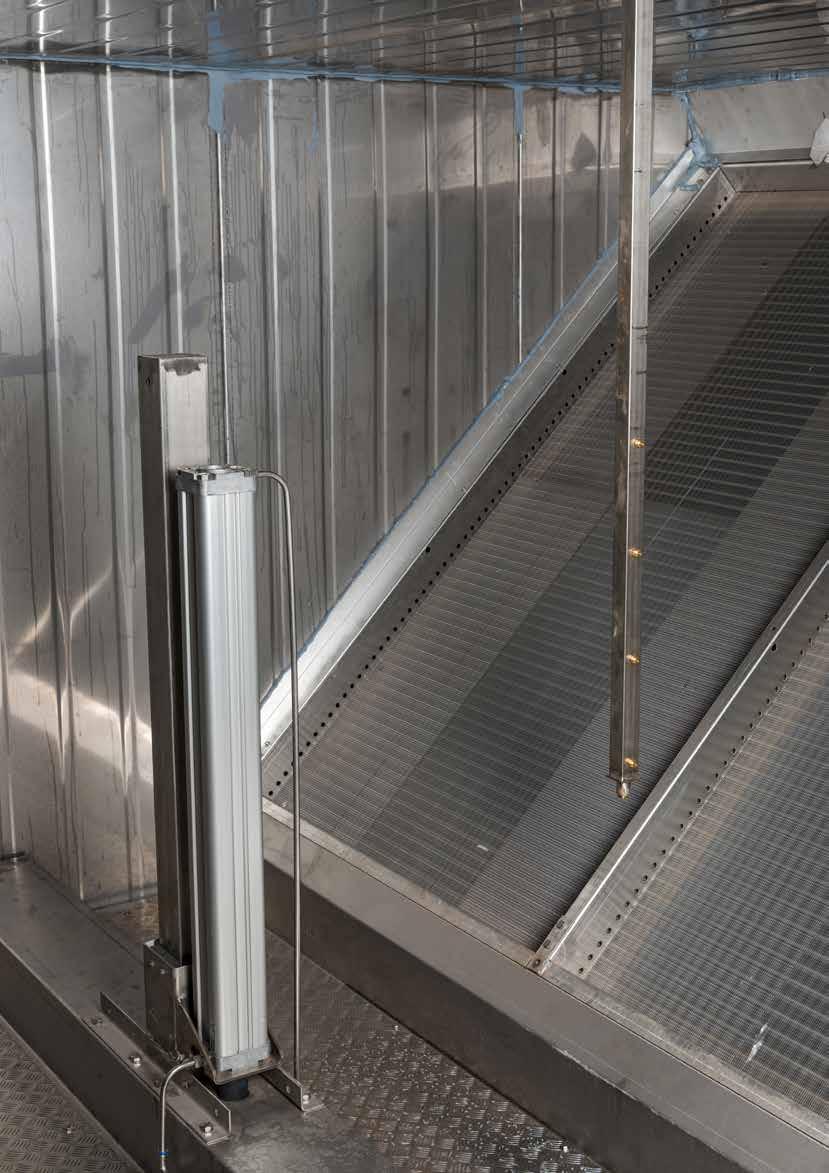

11 2.1 Maskindäck Basning Ett optimerat basningssystem är hemligheten bakom minimerad spricktillväxt, kontrollerad fuktspridning och utjämnade fuktgradienter. 11

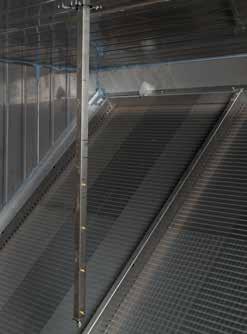

12 Maskindäck Basningsrör Art. nr För 7 dysor. L=2 800 mm exkl. dysor. Basningsrör Spjut Art. nr L=1 470 mm. Fäste för nymontage Kulventil med ställdon Art. nr V, DN15. Kulventil Art. nr Till art. nr Kulventil DN15 Art. nr Äldre basningsventiler (valpes). 12

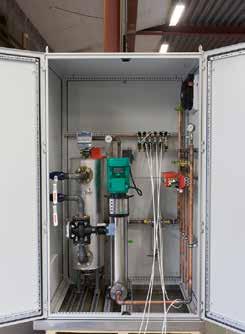

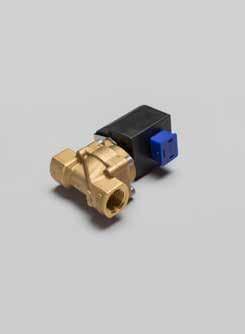

13 Maskindäck Ventil tvåvägs Magnetic Art. nr Benämning Ventil tvåvägs MXF Magnetic+BF PN C Ventil tvåvägs MVF Magnetic PN C Magnetventil DN10 Art. nr Benämning Magnetventil 0-10 bar 10 IG/IG 220V Våtgivare Magnetventil 0-50 bar 15 IG/IG Basning Basningsskåp, 1-8 torkar Art. nr Komplett med pump, växlare, ventiler och reglering. Levereras färdigmonterat i skåp. Värmeväxlare Art. nr

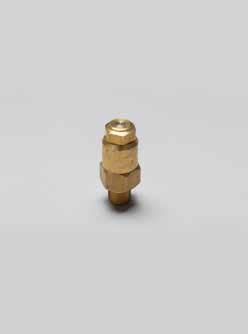

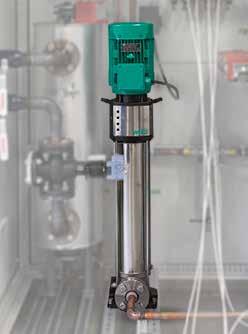

14 Maskindäck Högtryckspump Art. nr Benämning Pump Högtrycks HELIX V614-/25 PN16 3kW Pump Högtrycks HELIX VE615-1/25/E/K frekvensstyrd Filterhållare Art. nr Filterinsats Art. nr Till vattenfilter art. nr Dysa M 1/4" Art. nr Benämning Dysa 1/4" M Dysa 1/4" M Dysa 1/4" M Dysa 1/4" M6SS 14

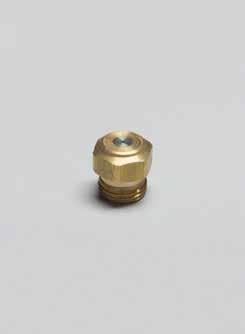

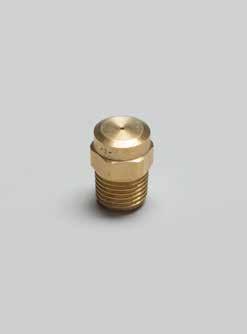

15 Maskindäck Dysa 100 bar Art. nr Dysa Fog-Jet 5/16 UNF. Art. nr Benämning Dysamunstycke Dysamunstycke Dysamunstycke Sprayhuvud för 7 dysor Art. nr /16" Dysa filter Art. nr Filter till M-dysor. 15

16 Maskindäck Dysa LNN 1/4" Art. nr Benämning Dysa 1/4 LNN 8 utv Dysa 1/4 LNN 2 utv Dysa 1/4 LNN 3 utv Dysa 1/4 LNN 6 utv Värmeväxlare Art. nr Temperaturregulator Art. nr

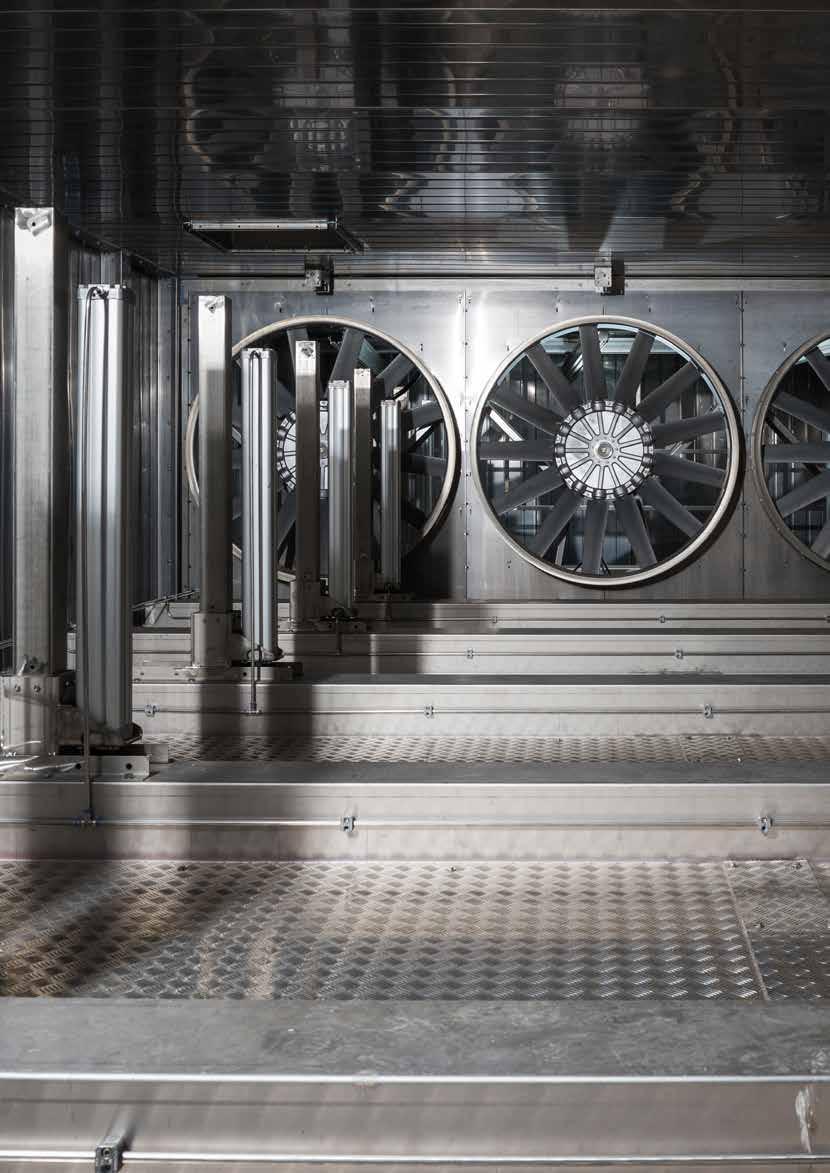

17 2.2 Maskindäck Fläktar, ventilation och motorer För att torken ska fungera optimalt krävs det att man har en rätt anpassad fläktvägg. Valutecs axialfläktar optimeras utifrån vilket virke som ska torkas för att uppnå högsta möjliga verkningsgrad. Fläktarnas diametrar sträcker sig från 800 till mm, med ställbara eller fasta blad. 17

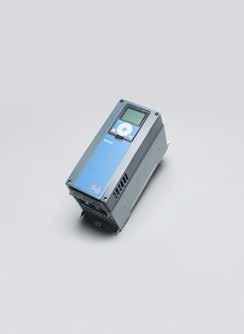

18 Maskindäck Fläktvägg Motorstorlek från kw Art. nr Chassi mm mm Torkmotor Vem +85 C Art. nr Benämning Varvtal Torkmotor VEM 0,25/1,25 kw 8-4-pol 700 / Torkmotor VEM 0,33/1,6 kw 8-4-pol 700 / Torkmotor VEM 5,5 kw 4-pol rpm WE1R Torkmotor VEM 7,5 kw 4-pol WE1R Torkmotor VEM 7,5 kw 6-pol W21R Torkmotor VEM 11 kw 4-pol WE1R Torkmotor VEM 11 kw 6-pol W21R Torkmotor VEM 15 kw 4-pol WE1R Torkmotor VEM 15 kw 6-pol W21R Torkmotor VEM 22 kw 4-pol WE1R Torkmotor VEM 22 kw 6-pol W21R Torkmotor VEM 30 kw 4-pol WE1R Torkmotor VEM 30 kw 6-pol W21R Torkmotor VEM 37 kw 4-pol WE1R Torkmotor VEM 37 kw 6-pol K20O Torkmotor VEM 45 kw 4-pol rpm WE1R Torkmotor VEM 18,5 kw 4-pol WE1R Torkmotor VEM 18,5 kw 6-pol WE1R Torkmotor VEM 45 kw 6-pol W21R 975 Vriddon Art. nr Benämning Vriddon 180 El Vriddon 180 PNE Spjäll Dessa spjäll kan anpassas mot befintliga kanaler. Art. nr Benämning Spjäll 700x700 Höjd Spjäll 1200x700 Höjd

19 Maskindäck Fläkthjul Art. nr Benämning Varvtal Fläkthjul EW 160 6P-45kW-10W Fläkthjul EW 140 4P-22kW-4W Fläkthjul EW 140 4P-30kW-4W Fläkthjul EW 140 4P-37kW-4W Fläkthjul EW 140 4P-45kW-4W Fläkthjul EW 125 4P-15kW -5W Fläkthjul EW 063 4P-1,6kW -6W Fläkthjul EW 900 4P-11kW -6W Fläkthjul EW 090 4P-18,5kW -6W Fläkthjul EW 100 4P-5,5kW -6W Fläkthjul EW 100 4P-11kW -6W Fläkthjul EW 112 4P-18,5kW -6W Fläkthjul EW 125 6P-11kW-6W Fläkthjul EW 125 6P-15kW-6W Fläkthjul EW 125 4P-18,5kW-6W Fläkthjul EW 125 4P-22kW-6W Fläkthjul EW 160 6P-22kW-8W Fläkthjul EW 160 6P-30kW-8W Fläkthjul DW 160 6P-15kW-13W Fläkthjul DW 160 6P-22kW-13W Fläkthjul DW 160 6P-30kW-13W Fläkthjul DW 125 6P-11kW-10W Fläkthjul DW 125 6P-15kW-10W Fläkthjul DW 140 6P-11kW-10W Fläkthjul DW 140 6P-15kW-10W Fläkthjul DW 125 4P-11kW-5W Frekvensomformare Art. nr Benämning Frekvensare Vacon 0,75 / 1,1 kw IP Frekvensare Vacon 1,1 / 1,5 kw IP Frekvensare Vacon 4,0 / 5,5 kw IP Frekvensare Vacon 5,5 / 7,5 kw IP Frekvensare Vacon IND 4,0 / 5,5 kw IP Frekvensare Vacon 11 kw IP Frekvensare Vacon 15 kw IP Frekvensare Vacon 22 kw IP Frekvensare Vacon 30 kw IP Frekvensare Vacon 37 kw IP Frekvensare Vacon 45 kw IP21 19

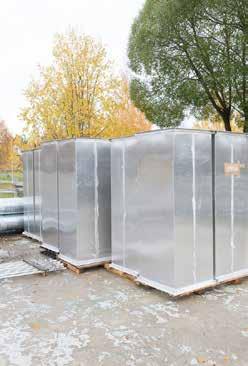

20 Maskindäck Kanal Art. nr Benämning Kanal ALU 700x700 L= Kanal ALU 700x700 L= Kanal SS 700x700 fläns L= Kanal SS 700x700 fläns L= Kanal Ø med fläns Kanal Ø1000 L=1250 med fläns Kanal Ø1000 L=1500 med fläns Kanal Ø1000 L=750 med fläns Kanal Ø1250 L=1250 med fläns Kanal Ø1250 L=1500 med fläns Kanal Ø1250 L=750 med fläns Kanal Ø630 L=1500 med ABB fläns Kanal Ø630 L=1500 med fläns Kanal Ø630 L=750 med ABB fläns Kanal Ø630 L=750 med fläns Kanal Ø x Kanal Ø med fläns Kanal Ø800 L=1500 med fläns Kanal Ø800 L=750 med fläns Kanal Ø900 L=1500 med fläns Kanal Ø900 L=500 med fläns Lucka 700x700 Art. nr Denna säkerhetslucka anpassas mot befintliga luckor. 20

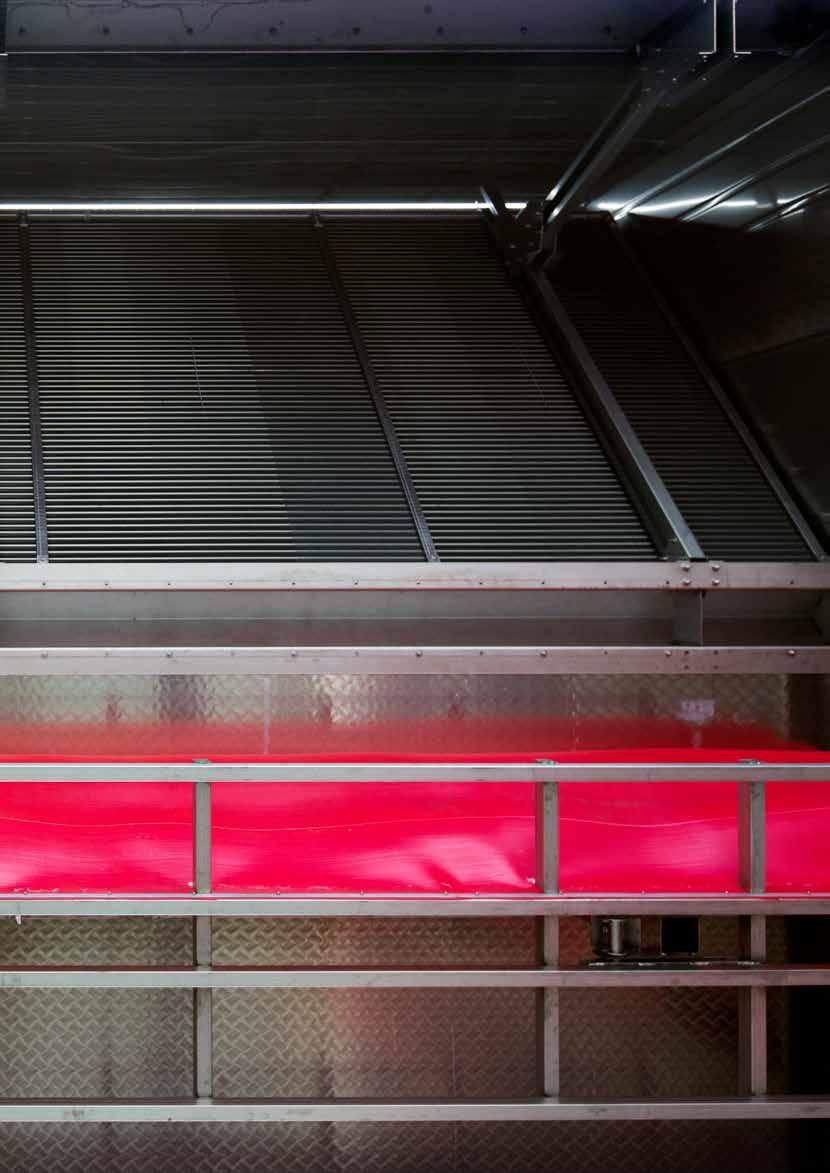

21 2.3 Maskindäck Värme Ett av virkestorkningens grundelement är värme. Utan tillförlitlig värmetillförsel är det omöjligt att få till en bra torkprocess. Valutec erbjuder dessutom lösningar som ger upp till 20 procents värmeåtervinning. 21

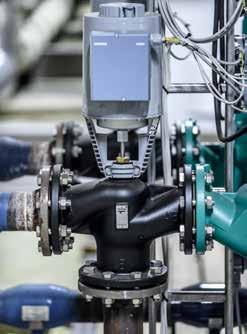

22 Maskindäck Ventiler Art. nr Benämning Ventil, trevägs. VXF C Ventil, trevägs. VXF C Ventil, trevägs. VXF C Ventil, trevägs. VXF C Ventil, trevägs. VXF C Ventil, trevägs. VXF C Ventil, trevägs. VXF C Ventil, trevägs. VVF C Ställdon Art. nr Benämning Ställdon SKD 60SL Ställdon SKD SL Ställdon SKC Ställdon SKB Ställdon SKB Ställdon GBB163.2E stötande ställbar Ställdon GBB163.1E ställbar Ställdon GBB161.1E Ställdon GBB331.1E 220 V Ställdon SM24A-MP Ställdon MS-35 M4LR 24V Ställdon ML7421A Ställdon 24VAC Meson Ställdon SKD 62SL Ställdon LA25 5m Ställdon SKB Ställdon SKC Ställdon Lägesställare Premio 24VDC Ställdon Trip slide ARI Premio 2,2-5kN Värmebatterier Valutec tillhandahåller värmebatterier och värmeåtervinningar till de flesta idag befintliga torkmodeller. Kontaka oss för förslag! 22

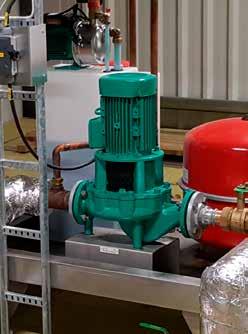

23 Maskindäck Cirkulationspumpar Valutec tillhandahåller cirkulationspumpar till alla idag befintliga torkmodeller. Kontakta oss för förslag. Art. nr Benämning Pump IL Pump IL Pump IL 50 GLYKOL Pump IL 80 23

24 En bra torkoperatör kan tjäna mer pengar åt sågverket än vd:n. Anders Lövgren, delägare och en av Valutecs grundare. 24

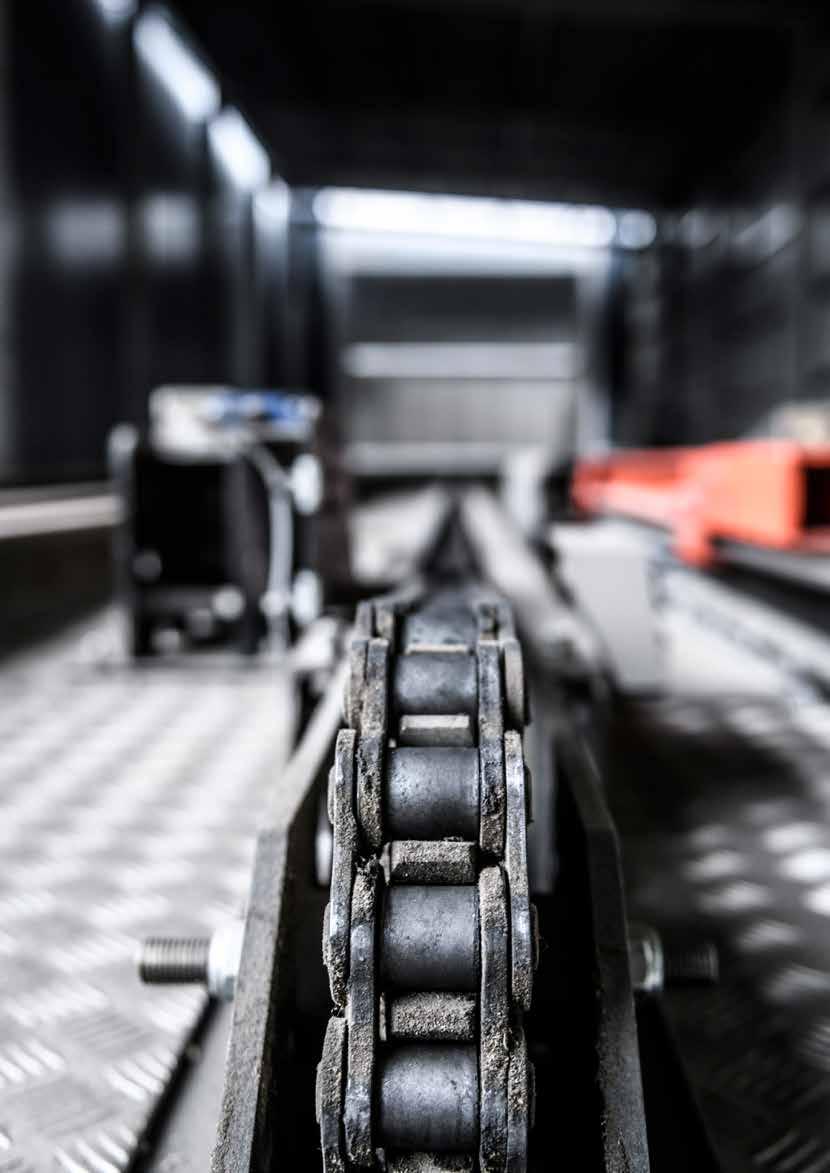

25 3 Matning Valutecs patenterade helautomatiska matningssystem baseras på stabila virkesvagnar och ett väl avvägt rälssystem. Systemet är frekvensstyrt och integrerat med givare och torkens säkerhetslösningar. 25

26 Matning Virkesvagnar Vi tillhandahåller virkesvagnar till de flesta idag förekommande torkmodeller. Kontaka oss för förslag! Stångmatare Vi tillhandahåller stångmatare till de flesta idag förekommande torkmodeller. Kontaka oss för förslag! PME medbringare Art. nr WSAB Gummiblock Art. nr x80x185 mm. Tätning rälsgenomgång under port. Länkskruv Art. nr ABB stångmatare. Dragstångstätning Art. nr Dragstångstätning yttre WSAB port. 26

27 Matning Ställdon 5 m Art. nr Elstopp (Valutec). Brytare TD461 Art. nr Matare PMS Art. nr WSAB höger och vänster. Kuggväxel Art. nr Kuggväxel DM40 Vinkelkuggväxel Art. nr Vinkelkuggväxel 3 kw 27

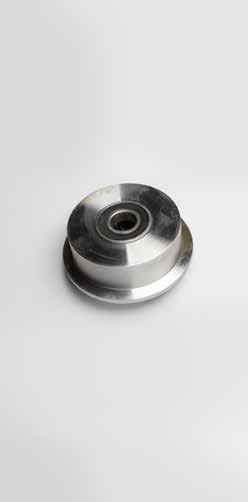

28 Matning Hjul virkesvagn Ett urval av hjul visas nedan. Fler modeller tas fram vid förfrågan. Art. nr Benämning Hjul E-vagn Ø110 fläns inkl axel, lager Hjul E-vagn Ø110 inkl lager, axel Hjul SPO ,5 G Hjul SPO G Hjul TW virkesvagn Ø100 fläns inkl lager Hjul TW virkesvagn Ø100 inkl lager Hjul virkesvagn Ø140x75 ABB Hjul virkesvagn Ø200 4,3ton inkl lager Hjul virkesvagn Ø200 fläns 4,3 ton inkl lager Hjul WSAB virkesvagn Ø100x90 exkl lager Hjul WSAB virkesvagn Ø120x90 exkl lager Hjul WSAB virkesvagn Ø130/100x76 exkl lager Hjul WSAB virkesvagn Ø150/120x90 exkl lager Hjul WSAB virkesvagn Ø179/150x90 exkl lager 28

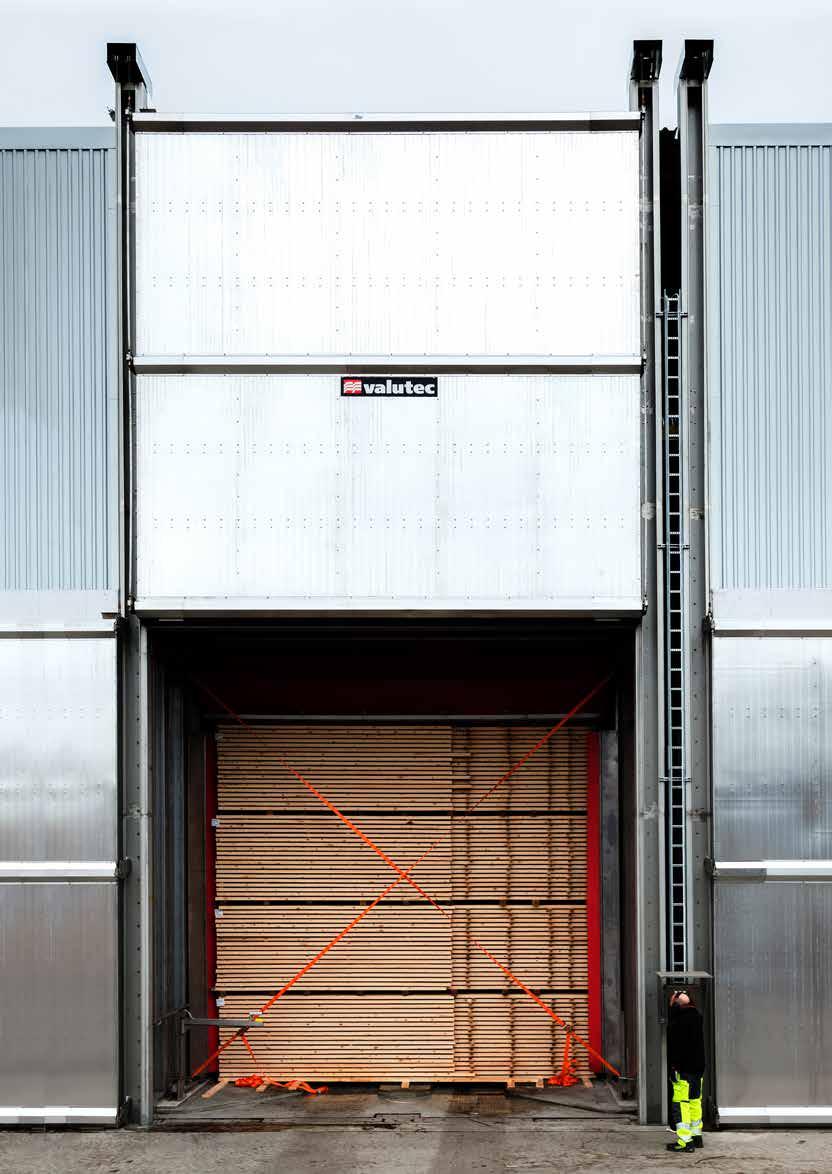

29 4 Portar Valutecs portar konstrueras och byggs för minimalt slitage och maximal livslängd. Vår lösning med tät port gör dessutom att du bibehåller rätt klimat i torken. 29

30 Portar Portar Vi tillhandahåller kompletta portar till de flesta idag förekommande torkmodeller. Kontaka oss för förslag! Komplett portspel Art. nr Lägesindikering Art. nr Portspel drivstation lägesindikering (Valutec) Plastrulle spanjolett port Art. nr Hörntätning portblad Art. nr Benämning R Hörntätning portblad höger L Hörntätning portblad vänster Hörntätning Port WSAB Art. nr Benämning Hörntätning Port WSAB höger Hörntätning Port WSAB vänster 30

31 Portar Givare spindelgränsläge Art. nr Givare spindelgränsläge. Brytare linbrott TD 461 Art. nr Kuggväxel Art. nr Kuggväxel SK42 Löprulle för slakline-brytare Art. nr Linhjul Art. nr Linhjul Ø200xØ8 Ø35 Stål Linhjul Art. nr Linhjul 8mm kullagrad 31

32 Portar Linhjul Art. nr Linhjul 10 mm WS kullagrad Portwire Art. nr Wire Ø10mm 20m med Kaus+Schackel Portwire Art. nr Wire Ø8 mm 20m med SS Kaus Portwire Art. nr Wire Ø8mm M12 18m WSAB Portwire Art. nr Wire Ø10mm M16 18m WSAB Infästningslist porttätning Art. nr Infästningslist porttätning 30x9 L=

33 Portar Infästningslist porttätning 90 Art. nr Infästningsskena alu 90 grader porttätning Porttätning Art. nr Porttätning WS3 L=30m rulle Bottenlist och 10 meter. Magnetbrytare Art. nr Magnetbrytare för övervakning luckor, grindar och dörrar. Packningssats Art. nr Packningssats hydraulcylinder 50/25. 33

34 En väl underhållen virkestork ger både större tillgänglighet och högre virkeskvalitet. Fredrik Åhman 34

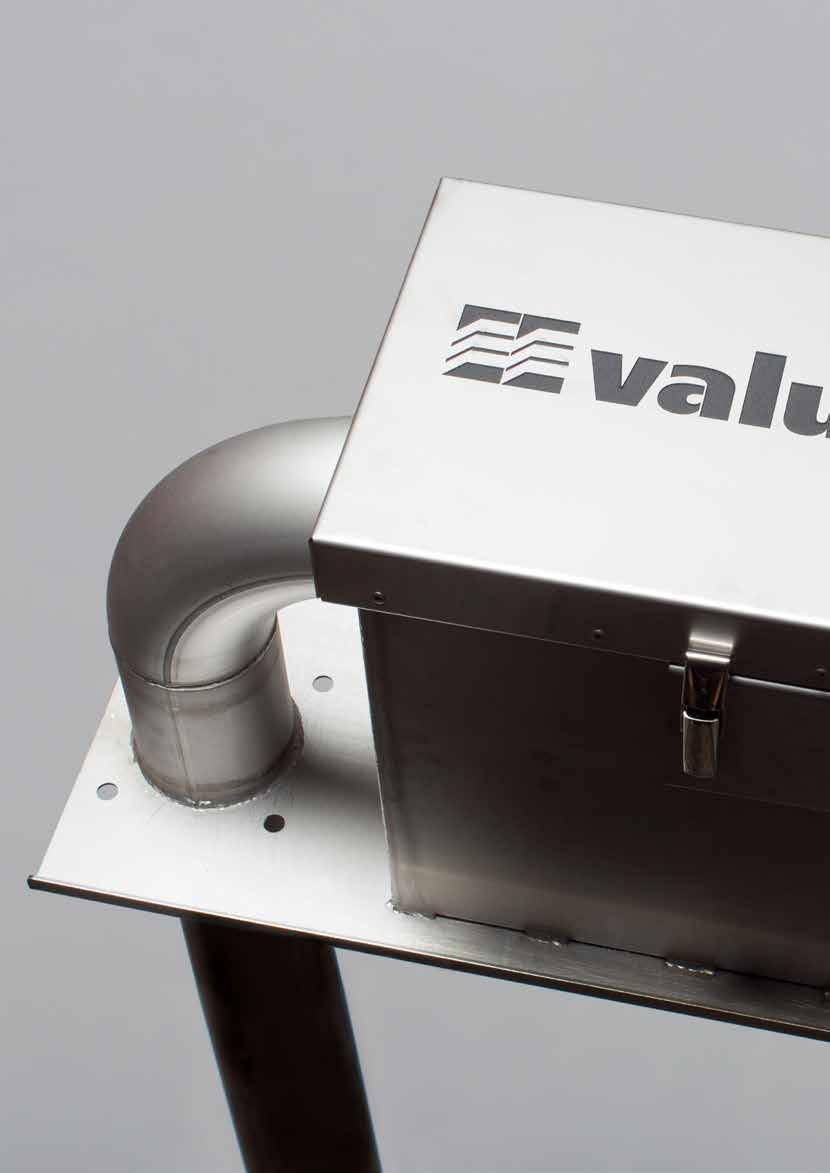

35 5 Reglering styrning Givarna är dina ögon inne i torken. Det är de som ser till att allt står rätt till och skickar signaler så fort någonting behöver regleras för att hålla ett optimalt klimat. Se därför till att de är i god kondition. 35

36 Reglering styrning Ställdon Art. nr Ställdon SKB32.50 Ställdon Art. nr Ställdon GBB163.2E. Stötande ställbar. Ställdon Art. nr Ställdon GBB161.1E Magnetventil Art. nr Magnetventil Art. nr Till fläktväggsvändning. Magnetventil Art. nr

37 Reglering styrning Magnetventil Art. nr Kondensavledare Preumatiskt ställdon, Jall/Tall Art. nr Packbox Art. nr Packbox VXF31.90 till 150, VXF41.50 till 150 Packbox Art. nr Packbox VXF31.65, Axeltätning Art. nr Axeltätning Pump Wilo IL50 t.o.m IL80 Axeltätning Art. nr Axeltätning Pump Wilo IL100 37

38 Reglering styrning Nivågivare Art. nr Nivåströmställare Givare PT100 Art. nr Benämning Givare PT m, 170 mm, 4-trådig Givare PT100 5 m, 170mm, 4-trådig Givare PT100 Art. nr Dyk inkl. dykrör Givare RYS Art. nr Anl. KL=1 m PT100 Givare NI1000 Art. nr ,0m 105 Våtgivarbad Art. nr S För kanaltork 38

39 Reglering styrning Våtgivararm Art. nr Svängbart (exkl. givare) Våtgivararm Art. nr Fast montage (exkl. givare) Våtgivartrasa blå Art. nr x100 sydd Våtgivartrasa gul Art. nr x170 sydd 39

40 Ett enkelt sätt att sänka dina energikostnader och samtidigt förbättra din virkeskvalitet är att uppgradera din styrning till Valmatics. Kenneth Hedman 40

41 6 Valmatics Valmatics är marknadens ledande styrsystem för virkestorkning. Dessutom det enda systemet med en integrerad torksimulator som gör att du kan optimera torkprocessen efter kvalitet, kapacitet och energiförbrukning samtidigt. 41

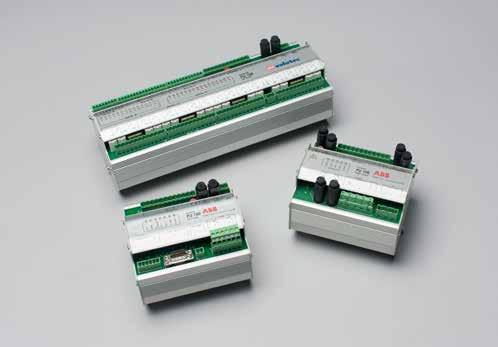

42 Valmatics Vi erbjuder lösningar som gör det möjligt att ersätta samtliga idag befintliga styrsystem med Valmatics, t ex RIGI DR-4, DR-8, PU 100, PU 90, TE 7000 osv. 42

43 7 Övrigt 43

44 Övrigt Luftfilter Art. nr Spiro kanalfilter Ø400 Luftfilter Art. nr Spiro Filter till kanalfilterkassett art. nr Luftfilterkassett Art. nr Spännband rasskydd Art. nr Spänne med 1 m band schackel SS Spännband Rasskydd Art. nr Band 14 m med schackel SS Tätningslist Art. nr Kläm-O 11x11 horisontellt monterad 44

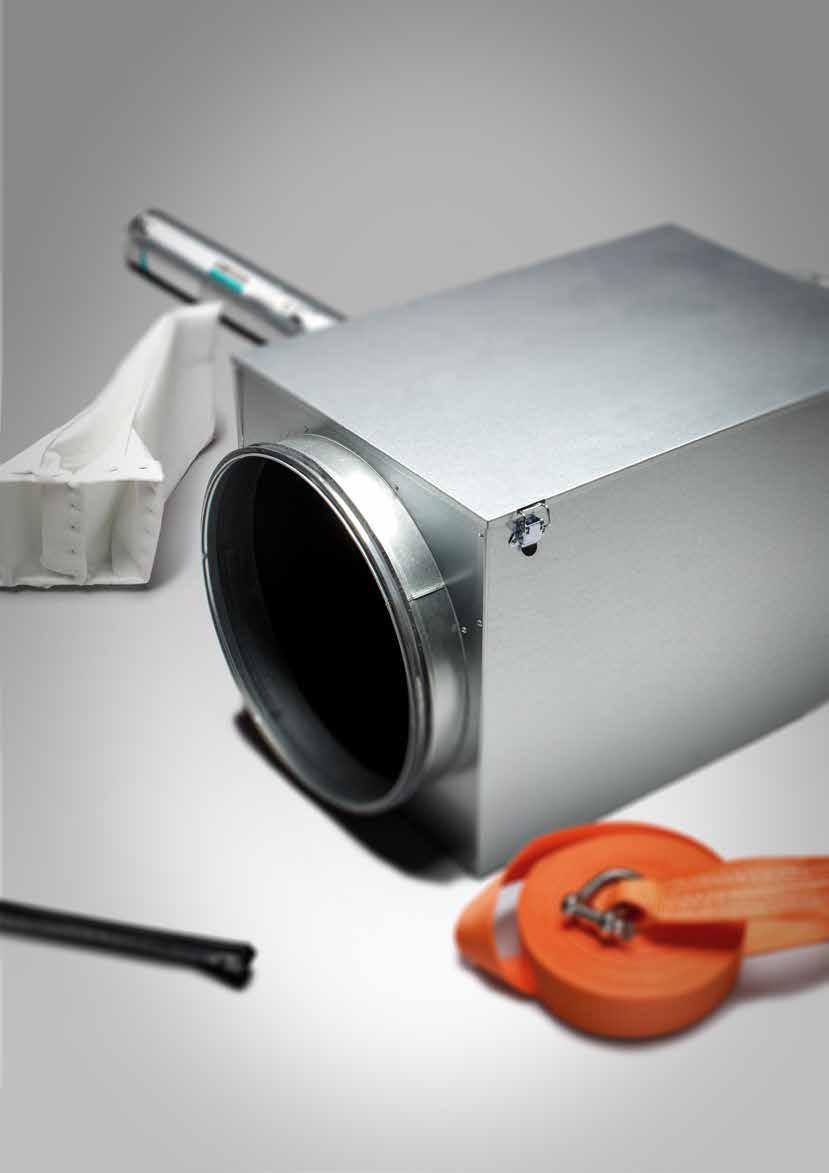

45 Övrigt Tätningslist Art. nr Kläm-O 11x11 vertikalt monterad Fett högtemperatur Art. nr Fett till Vem-motorer, 400 g Silikon Art. nr Benämning Silikon grå 0,3 l Silikon grå 0,6 l Diffunol Art. nr Färg avsedd för att måla torkarna invändigt. ETT LÖNSAMT SERVICEBESÖK Har du inte tid eller möjlighet att själv gå igenom din anläggning, kan vi komma förbi på ett servicebesök. Vid detta besök går vi grundligt igenom torken för att få en fullständig bild av status och möjligheter och föreslår en lösning som både är trygg och tydligt värdeskapande. Hör av dig till Joakim eller Fredrik så berättar de mer och kan boka in ett besök. 45
