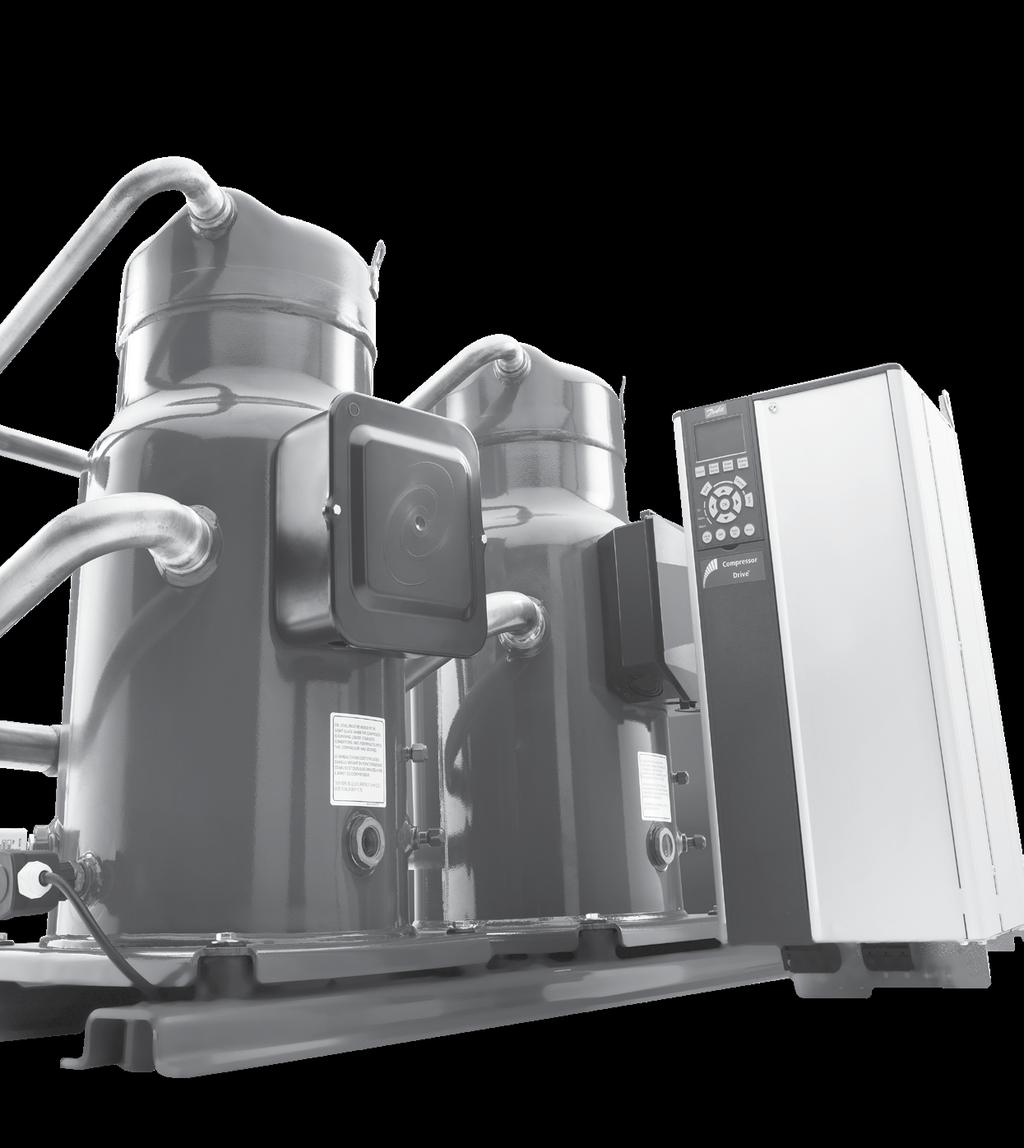

1 Andra generation av varvtalsstryrda scrollkompressorer Förbättrad effektivitet, exakt kylning. Utforma ett HVAC-system som inte liknar något annat Få en fördel på marknaden för kommersiell HVAC- och processkyla genom att öka din enhets prestanda och förkorta utvecklingstiden med hjälp av Danfoss paketlösningar med förberedda frekvensomformare på kw som kan parallellkopplas. Skanna koden för att gå till Över 30% energibesparingar med varvtalsstyrda VZHscrollkompressorer. Ta ledningen på din marknad!

2 Det blir hela tiden enklare att tillämpa varvtalsstyrd scrollteknik Nu kan du bygga precis det system du vill, precis som du vill ha det. Detta beror på att varvtalsstyrda VZH -scrollkompressorer från Danfoss ger större verkningsgrad, precision, kapacitet och enkelhet. Välj varvtalsstyrda VZH-scrollkompressorer när du vill ha det bästa inom luftkonditionering och industriell kyla. Det gör att du kan skapa bra system för en rad olika tillämpningar på datacenter, IT-kylrum, telekomanläggningar, kontor, industri- och bostadsfastigheter. Hög verkningsgrad: Som ledande inom HVAC-teknik antog Danfoss utmaningarna inom miljö och energi genom att utveckla den varvtalsstyrda VZH-scrollkompressorn. Den använder en borstlös intern permanentmagnet (IPM) motor som utformats för att ge högre verkningsgrad. De är optimerade för olika tryckförhållanden och ger en hög verkningsgrad inom ett brett område av tillämpningar. En kyllösning som optimerats för energiförbrukning och för elnätskrav. VZH-modellerna på kw har mellanliggande utloppsventiler som ökar verkningsgraden vid lågtrycksförhållanden, vilket ytterligare ökar både kompressorernas och enheternas verkningsgrad vid delbelastning VZH singel Utökad kapacitet: Energiförbrukning hos olika kompressortyper index = VZH-kompressor 115 Tandem med fast hastighet Hybridtandem Mekaniskt module- -rad + fast hastighet Med en kylkapacitet från 13 till 83 kw så har VZH kompressorn det största arbetsområdet på marknaden. Tack vare ett moduleringsförhållande på 4:1 för VZH kw och 7:1 för VZH kw kan varvtalsstyrda VZHscrollkompressorer arbeta i intervallet 25, 15 eller RPS beroende på modell, vilket ger större besparingar. Dessutom finns det färdig definierade tandemlösningar vilket möjliggör kylkapacitet upp till183 kw och en steglös modulering på 10:1. Det förberedda paketet, inklusive kompressor och inverter, är helt integrerade för att få ut din produkt på marknaden så snabbt som möjligt. Välj vilket kapacitetsområde du behöver för ditt kylsystem. Genomsnittligt förbrukningsindex baserat på simuleringar för kompressorer av typ TR som används i system med låga tryckförhållanden (takaggregat) Index = VZH-energiförbrukning. Oöverträffad prestanda gör verkligen skillnad. Singel med fast hastighet 135 Singel med mekanisk modulering Exakt kylning: För att få bästa komfort, process, datatillgänglighet och produktkvalitet är det väsentligt att du kan matcha dina krav på kylning exakt så att du kan reglera temperaturen och luftfuktigheten. Detta sparar energi och slutanvändaren tjänar in pengarna snabbare i de flesta fall på mindre än tre år. 13 till 167 kw modulerande lösningar: Överlägsen årsverkningsgrad: Mer än 30 % jämfört med fast hastighet med motor med permanentmagnet Exakt lastbalanserande: ±0,3 C Snabbare marknadsintroduktion: Upp till sex månader snabbare, tack vare paketlösningarna med en förberedd kompressor och inverter samt Danfoss engagerade och erfarna supportgrupp Utökad modulering och högre kapacitet: Effektförhållande på 4:1 eller 7:1 beroende på modell Förberedda tandemsystem: Förberedda och patenterade konfigurationer med hybridfördelningsrör och kompressorer med fast hastighet optimerar prestandan och kostnaderna *4-52 TR *4-47 TR

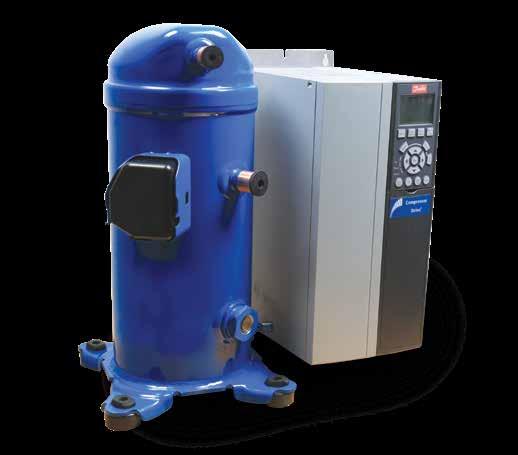

3 Snabbare time-to-market samtidigt som du förbättrar driftsäkerheten Danfoss erbjuder en anpassad frekvensomformare för frekvensstyrda scrollkompressorer för den kommersiella marknaden. En paketlösning från en och samma leverantör med den perfekta kompressor- och omformarkombinationen reducerar avsevärt ursprungstillverkarens kvalificeringsarbete, och minskar därmed ursprungstillverkarens time-to-market. Slutanvändaren blir troligen mycket nöjd med produkten, eftersom en expertgrupp bestående av Danfoss tekniker som har flera års erfarenhet av kompressorer med varierande hastighet har utvecklat hela systemet. Låg startström Varvtalslogik säkerställer en mjuk start som reducerar startströmmen och därmed minskas påverkan på elnätet och elräkningen blir lägre. EMC och små inbyggnadsmått Frekvensomformaren har inbyggda harmoniska filter, vilket gör det enkelt att montera den i elskåpet i enlighet med branschstandard. VZH-serien har utökats med två nya modeller, från 27 till 35 kw Mångsidig Denna paketlösning omfattar en omformare som fungerar i en rumstemperatur på upp till C utan att kompromissa med prestandan, en enhetlig beläggning som skyddar kretskorten och en kompressor med brett användningsområde, och kan enkelt hantera flera tillämpningar inom olika delar av världen även under extrema klimatförhållanden. Användarvänlig Samma gränssnitt för omformarparametrar för både små och stora frekvensomformar-serier. Detta minimerar arbetet vid service och införande. Användargränssnittet är dessutom tillgängligt på sju språk för ökad användarvänlighet. Fler alternativ: Frekvensomformaren kan fungera som en fristående PID-master eller som enhetsregulatorns slav. En grafisk display och en knappsats med inbyggt minne finns som tillval och kan användas för att enkelt ändra parametrar. Omfattande ingångar/utgångar tillhandahåller RS-485-gränssnitt, analoga och digitala gränssnitt samt USB-gränssnitt* som stöd för diagnostik, belastningsövervakning och kommunikation. Inbyggtt modbusprotokoll. Programvaran Danfoss MCT10 möjliggör integrering och programmering av varvtalsparametrar på en Windows-dator. * Endast USB-gränssnitt för CDS 303-drev.

4 Vill du ha mer information om Danfoss varvtalsstyrda VZH? Det finns flera möjligheter: 1. Registrera dig för ett gratis webbseminarium eller en e-lektion : training/ 2. Skanna QR-koden och besök webbplatsen om du vill ha mer teknisk information: 3. Kontakta Danfoss eller skicka ett e-postmeddelande till danfoss@danfoss.se

5 Tekniska data VZH produktprogram, konfigurering och kapacitetsområde VZH1 SH184 SH2 SH295 VZH117 SH1 SH161 SH184 VZH088 SH090 SH VZH065 DCJ106 VZH052 HLJ083 DCJ091 VZH044 VZH035 VZH028 Enkel Tandemhybrider kw Tr Angivna data: Max kapacitet: RPS ARI Min kapacitet: 15 RPS (VZH ), 17RPS (VZH ) & 25RPS (VZH 088-1) 7,2 C / 35 C / 11,1K/ 8,3K (Dellast) Arbetsområde (R410A-SH 6K) VZH kw ( ) Kondenseringstemperatur rps 15- rps - rps 0 C Förångningstemperatur 30- rps 20- rps F VZH kw ( ) Kondenseringstemperatur F rpm 0-60rpm 0 C Förångningstemperatur 20-00rpm 10-60rpm Needs discharge temperature within 135 C VZH kw (088-1) Kondenseringstemperatur rps 25-rps 30-90rps 15 C Förångningstemperatur Högtryck Lågtryck Notera: röd och blå färgade områden är begränsade till rps F VZH kw har inbyggda utloppsventiler (IDV). Ventilerna anpassar motorns kraft efter systemets varierande belastnings- och tryckförhållanden, vilket förbättrar luftkonditionerings-systemens verkningsgrad beroende på årstid. För mer information, se på videon VZH-modellerna på kw är optimerade för två tryckområden och ger högre verkningsgrad inom många olika användningsområden.

6 Tekniska data VZH kw Kylning Uppvärming (4) Modeller Varvtal Förutsättningar TR kw VZH028 VZH035 VZH044 VZH kw Preliminära data VZH kw Kylning Uppvärming (4) Kapacitet Modeller Varvtal Förutsättningar TR kw VZH088 VZH117 VZH1 Verkningsgrad Verkningsgrad Kapacitet högtrycksförhållande lågtrycksförhållande högtrycksförhållande Kontakta Danfoss försäljningskontor i Linköping och ta reda på varför din verksamhet kan tjäna på att arbeta med ledaren inom varvtalsstyrningsteknik: tel kw 25 RPS Dellast (1) ARI (2) EN12900 (3) RPS Dellast (1) ARI (2) EN12900 (3) RPS Dellast (1) Kapacitet Verkningsgrad Kapacitet Verkningsgrad Varvtal ARI (2) EN12900 (3) kw 15 RPS Dellast (1) RPS ARI (2) EN12900 (3) RPS Dellast (1) RPS ARI (2) EN12900 (3) RPS Dellast (1) RPS Modeller Varvtal Förutsättningar TR kw VZH052 VZH065 ARI (2) EN12900 (3) Kylning Uppvärming Kapacitet Verkningsgrad Kapacitet Verkningsgrad [BTU/Wh] Varvtal Förutsättningar TR kw [BTU/Wh] 17 RPS Dellast (1) RPS Uppvärmingsläge (4) ARI (2) RPS EN12900 (3) Uppvärmingsläge (4) RPS Dellast (1) RPS Uppvärmingsläge (4) ARI (2) RPS EN12900 (3) Uppvärmingsläge (4) MÄTFÖRHÅLLANDEN: (1) Delbelastning: Förångningstemperatur: 45 F/7,2 C; Kondenseringstemperatur 95 F/35 C; Överhettning 20 F/11,1 K; Underkylning 15 F/8,3 K (2) ARI: Förångningstemperatur: 45 F/7,2 C; Kondenseringstemperatur F/54,4 C; Överhettning 20 F/11,1 K; Underkylning 15 F/8,3 K (3) SS-EN 12900: Förångningstemperatur: 5 C; Kondenseringstemperatur C; Överhettning 10 K; Underkylning 0 K (4) Uppvärmingsläge: Förångningstemperatur:-7 C; Kondenseringstemperatur C; Överhettning 5 K; Underkylning 5 K, uppvärmingsprestanda är endast preliminär data. Alla uppgifter inkluderar inverterförluster NOTERA: Alla data för 3-0 V Finns också för V FRCC.PB.023.A9.07 Danfoss DCS (CC)
