EWAD-TZB. Luftkyld vätskekylare med varvtalsstyrd skruvkompressor. Högeffektiv vätskekylare för komfort- och processkyla

Transkript

1 EWAD-TZB Luftkyld vätskekylare med varvtalsstyrd skruvkompressor Högeffektiv vätskekylare för komfort- och processkyla

2 Varför ska du välja Daikin? Daikin var ett av de första företagen som började använda sig av frekvensomformare i luftkylda kylaggregat. Idag är den nya generationen av komfortkyla och processkyla ännu mer effektiv och kostnadseffektiv. Med högsta effektivitet både vid dellast och full last kan installatörer och fastighetsägare ge slutanvändaren bättre komfortresultat året om med lägre ljudnivåer och högre energieffektivitet är någonsin tidigare. I över ett decennium har hundratals platser runt om i världen förlitat sig på Daikins frekvensstyrda kompressorer för att minska sina driftskostnader utan att göra avkall på klimatkomfort eller prestanda. Daikin har återigen förbättrat prestandan hos sin egenutvecklade kompressor med inbyggd frekvensomfortmarteknik. Den är bland annat utrustad med VVR-teknik, likströmsmotorer, mikrokanalsvärmeväxlarteknik och avancerade elektroniska expansionsventiler. EWAD-TZB Energieffektivitet som varken kompromissar på komfort eller prestanda 2

3 Varför ska du välja EWAD-TZB luftkylda vätskekylare med varvtalsstyrd skruvkompressor? 1 Förstklassig verkningsgrad: EER upp till 3,9 ESEER upp till 5,5 Bästa valet för varje applikation Kort återbetalningstid: 1 år för applikationer med processkyla och 3 år för applikationer med komfortkyla Nya generationens Daikin inverterskruvkompressorer Inbyggd köldmediekyld frekvensomformare Teknik med variabelt volymförhållande Hetgasport Economizer & vätskeinsprutningsportar Kondensatorer Kylplatta av aluminium VVR = Variable Volume Ratio (variabelt volymförhållande) Frekvensomformare Vätskeinlopp (kylning av kretskort) Sugport Köldmedium Överhettare + Kondenseringsfas + Kondenseringsfas + Underkylning Mikrokanalbatteri (kondensor) Grenrör för köldmedium Förbättrade aluminiumlameller Luftflöde Köldmedium Hög termisk effektivitet Liten volym innebär liten mängd köldmedium Lätt och hållbar konstruktion Lätt att rengöra Plana mikrokanalsrör VVR (Variable Volume Ratio) Driftsförhållandena i en vätskekylare utsätts för stora förändringar i och med förändringar i omgivningens temperatur och anläggningens kylbehov. Så snart som geometrin hos kompressorn definierats har även volymförhållandet definierats. Skruvkompressorer ökar trycket på köldmediet genom att tvinga det till en progressivt mindre volym, från insug till hetgasporten. Minimalt kompressionsförhållande Maximalt kompressionsförhållande Daikins kompressor kan ändra sin geometri tack vare VVR-tekniken (variabelt volymförhållande). Volymförhållandet ändras genom rörliga slidventiler. VVR ändrar punkten där gasen lämnar kompressorn, vilket ändrar trycket vid utloppet. Detta kommer att vara optimalt vid alla förhållanden. 3

4 2 Tyst drift för störningsfritt arbete Få saker stör arbetsron så mycket som högljudda maskinljud. Våra tekniker har lyckats sänka ljudeffektnivåerna till 90 db(a)* vid full last och ytterligare en del vid dellast. EWAD-TZB har ett speciellt akustiskt utförande på kompressorn och är utrustad med en särskilt utformad fläktvinge som minskar buller och vibrationer. Detta gör den perfekt även för de mest ljudkänsliga miljöerna. *400 kw storlek Ljudeffektsnivå db(a) Δ 13 db(a) Med frekvensomformare Utan frekvensomformare % last 3 Användningsområden Omgivningstemperatur Omgivning upp till 52 full last Låg temperatur (t.ex. livsmedelsprocess) Komfortkyla Hög temperatur processkyla (t.ex. datacentraler) Köldbärartemperatur Köldbärare ner till -8 C Köldbärare upp till 18 C 4

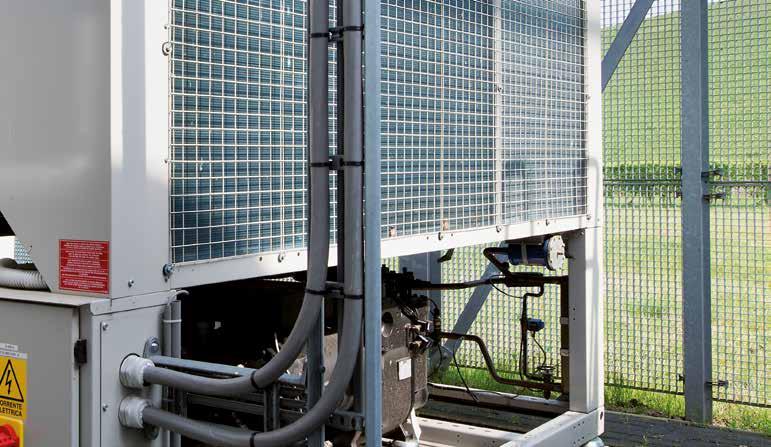

5 Komfort på ett flexibelt sätt 4 Kompakt design 7 Omfattande tillvalslista 5 6 EWAD-TZB håller installationsutrymmet på ett minimum och är därför perfekt för både nya projekt och utbytesprojekt. I synnerhet ger den mycket effektiva kompressorn med integrerad inverter oss möjlighet att montera mer kompakta värmeväxlare i stativet och i kombination med den integrerade kompakta kontrollpanelen kan en större effekt levereras från en mindre golvyta. Enkel att installera. Ännu enklare att sköta Våra kylaggregat är elektriskt kopplade från fabrik och provkörda med enhetens programvara injusterad. De kan enkelt integreras med befintliga fastighetssystem. På plats är det bara att ansluta enheten till kraftmatningen, ansluta samtliga rör och ledningar för att sedan starta enheten. Beprövad tillförlitlighet Alla våra kylaggregat och kompressorer utsätts för intensiva tester i Daikins fabriker och på utvalda arbetsplatser för att vi ska kunna säkerställa enheternas goda prestanda, akustik och uthållighet. Snabb återstart - aggregatet kan starta inom 30 sekunder efter det att strömmen återsälls och nå full kylkapacitet på mindre än sex minuter. VFD-pumpar - vid val av inbyggd pump kan även tillval med frekvensomformare väljas för att optimera aggregatets totala effektivitet och därmed maximera energibesparingen. Detta gäller även i primära endast variabla flödessystem. Läckagedetektor för köldmedium - enheten varnar om ett läckage indikerats av gasdetektor för att du skall kunna undvika miljöskadliga och potentiellt kostsamma läckage i kylsystemet. Värmeåtervinning - en plattvärmeväxlare för varje köldmediekrets är installerad i serie med kondensorn. 15 till 85 % av den totala värmeeffekten från vätskekylaren kan återvinnas. Partiell värmeåtervinning - en plattvärmeväxlare för varje köldmediekrets är installerad i serie med kondensorn. Anläggningsansvarig tillhandahåller och styr driften av pump till återvinningskretsen. 15 till 20 % av den totala värmeeffekten från vätskekylaren kan återvinnas. Smart sekvensstyrning - master / slav-funktion med upp till 4 enheter sammankopplade för systemoptimering och utan behov av externa styrsystem. 5

6 Teknisk information - TZB upp till 1100 kw Endast kyla EWAD-TZSSB/SLB C10 C11 Kylkapacitet Nom. kw Effektförbrukning Kyla Nom. kw 56,5 69,9 83,0 89, EER köldfaktor 2,99 2,87 2,83 2,99 2,82 2,95 2,83 2,78 2,86 2,88 2,81 2,76 2,81 3,16 3,01 3,07 3,02 ESEER 4,55 4,61 4,41 4,59 4,57 4,65 4,61 4,62 4,71 4,83 4,80 4,81 4,89 4,43 4,44 4,51 Djup mm Vikt (SSB) Enhet kg Arbetsvikt kg Vikt (SLB) Enhet kg Arbetsvikt kg Vattenflöde Kyla Nom. l/s 8,1 9,6 11,2 12,9 14,6 16,8 18,9 21,8 23,9 27,3 29,3 31,6 33,5 39,1 42,6 47,2 50,0 52,8 Vattentryckfall Kyla Nom. kpa 25,0 19,3 15,4 32,6 25,2 25,9 32,4 44,0 55,7 38,8 32,3 36,0 52,6 36,9 42,2 46,6 37,3 Vattenvolym l 20,2 26,1 37,3 26,1 37,3 49, Antal Luftflödeshastighet Kyla Nom. l/s Ljudeffektsnivå (SSB) Kyla Nom. dba Ljudtrycksnivå (SSB) Kyla Nom. dba Ljudeffektsnivå (SLB) Kyla Nom. dba 90 90,5 91,5 92,5 93, ,5 95,5 96,5 98, Ljudtrycksnivå (SLB) Kyla Nom. dba Driftområde Omgivande luft Kyla Min.~Max. CTT -18~50 Kretsar Köldmediemängd Per krets kg , ,5 38,5 41, TCO₂eq , Endast kyla EWAD-TZSRB C10 C11 Kylkapacitet Nom. kw Effektförbrukning Kyla Nom. kw 56,5 69, , EER köldfaktor 2,99 2,87 2,83 2,99 2,82 2,95 2,81 2,76 2,85 2,86 2,80 2,74 2,80 3,23 3,04 3,02 3,02 2,97 ESEER 4,55 4,61 4,41 4,59 4,57 4,65 4,59 4,60 4,69 4,81 4,82 4,78 4,88 4,80 4,80 4,85 4,83 4,98 Djup mm Vikt Enhet kg Arbetsvikt kg Vattenflöde Kyla Nom. l/s 8,1 9,6 11,2 12,9 14,6 16,8 18,8 21,7 23,9 27,2 29,2 31,5 33,5 38,3 42,8 45,7 48,5 51,0 Vattentryckfall Kyla Nom. kpa 25,0 19,3 15,4 32,6 25,2 25,9 25,8 32,2 43,9 55,5 38,6 32,2 35,9 52,1 36,3 41,0 45,6 36,3 Vattenvolym l 20,2 26,1 37,3 26,1 37,3 49, Antal Luftflödeshastighet Kyla Nom. l/s Varvtal varv/min Ljudeffektsnivå Kyla Nom. dba Ljudtrycksnivå Kyla Nom. dba Driftområde Omgivande luft Kyla Min.~Max. CTT -18~50 Kretsar Köldmediemängd Per krets kg , ,5 38,5 41, TCO₂eq Endast kyla EWAD-TZXSB/XLB C10 C11 Kylkapacitet Nom. kw Effektförbrukning Kyla Nom. kw 52,1 63,2 72,5 83, EER köldfaktor 3,46 3,34 3,30 3,13 3,30 3,16 3,26 3,24 3,11 3,13 3,16 3,09 3,37 3,20 3,31 3,30 3,27 ESEER 5,28 5,20 5,15 5,25 5,32 5,39 5,31 5,26 5,31 5,35 5,29 5,36 5,31 5,09 5,09 5,13 5,15 5,22 Djup mm Vikt (XSB) Enhet kg Arbetsvikt kg Vikt (XLB) Enhet kg Arbetsvikt kg Vattenflöde Kyla Nom. l/s 8,6 10,1 11,5 13,2 15,0 17,3 20,0 22,6 25,3 27,0 28,7 30,6 32,4 36,6 40,7 43,6 47,9 50,0 Vattentryckfall Kyla Nom. kpa 16,4 13,2 16,2 17,1 21,0 34,3 31,2 39,7 36,7 41,1 27,1 30,5 33,3 40,5 33,5 37,5 42,4 34,3 Vattenvolym l 26,1 37,3 49, Antal Luftflödeshastighet Nom. l/s Varvtal varv/min Ljudeffektsnivå (XSB) Kyla Nom. dba Ljudtrycksnivå (XSB) Kyla Nom. dba Ljudeffektsnivå (XLB) Kyla Nom. dba 91 91, ,5 92,5 93, , ,5 97 Ljudtrycksnivå (XLB) Kyla Nom. dba Driftområde Omgivande luft Kyla Min.~Max. CTT -18~55-18~53 Kretsar Köldmediemängd Per krets kg , TCO₂eq

7 Endast kyla EWAD-TZXRB C10 C11 Kylkapacitet Nom. kw Effektförbrukning Kyla Nom. kw 52,1 63,2 72,5 83, Effektstyrning Metod Steglös Minimikapacitet % EER köldfaktor 3,46 3,34 3,30 3,13 3,29 3,16 3,24 3,22 3,09 3,11 3,15 3,07 3,37 3,19 3,31 3,30 3,26 ESEER 5,28 5,20 5,15 5,25 5,32 5,37 5,31 5,24 5,29 5,33 5,32 5,34 5,29 5,09 5,09 5,13 5,15 5,22 Djup mm Vikt Enhet kg Arbetsvikt kg Vattenflöde Kyla Nom. l/s 8,6 10,1 11,5 13,2 15,0 17,2 20,0 22,6 25,3 26,9 28,6 30,5 32,4 36,6 40,7 43,6 47,9 50,0 Vattentryckfall Kyla Nom. kpa 16,4 13,2 16,2 17,1 21,0 34,2 31,2 39,7 36,6 41,0 27,1 30,4 33,2 40,3 33,3 37,3 42,3 34,2 Vattenvolym l 26,1 37,3 49, Antal Luftflödeshastighet Nom. l/s Varvtal varv/min 700 Ljudeffektsnivå Kyla Nom. dba Ljudtrycksnivå Kyla Nom. dba Driftområde Omgivande luft Kyla Min.~Max. CTT -18~55-18~53 Kretsar Köldmediemängd Per krets kg ,0 44, TCO₂eq Endast kyla EWAD-TZPSB/PLB Kylkapacitet Nom. kw Effektförbrukning Kyla Nom. kw 50,5 60,7 68,7 83,4 95, EER köldfaktor 3,64 3,56 3,55 3,38 3,37 3,62 3,53 3,60 3,59 3,47 3,93 3,78 3,76 ESEER 5,70 5,66 5,58 5,59 5,55 5,67 5,69 5,71 5,50 5,42 5,59 5,54 5,55 Djup mm Vikt (PSB) Enhet kg Arbetsvikt kg Vikt (PLB) Enhet kg Arbetsvikt kg Vattenflöde Kyla Nom. l/s 8,8 10,3 11,7 13,5 15,5 18,1 20,8 24,0 26,9 29,6 34,3 39,8 45,4 Vattentryckfall Kyla Nom. kpa 10,6 11,0 13,4 17,1 21,5 20,4 26,3 33,3 19,8 25,0 24,20 31,7 29,0 Vattenvolym l 49, Antal Luftflödeshastighet Kyla Nom. l/s Varvtal varv/min 700 Ljudeffektsnivå (PSB) Kyla Nom. dba Ljudtrycksnivå (PSB) Kyla Nom. dba Ljudeffektsnivå (PLB) Kyla Nom. dba 91 91, , , Ljudtrycksnivå (PLB) Kyla Nom. dba Driftområde Omgivande luft Kyla Min.~Max. CTT -18~55-18~53 Kretsar Köldmediemängd Per krets kg , TCO₂eq Endast kyla EWAD-TZPRB Kylkapacitet Nom. kw Effektförbrukning Kyla Nom. kw 50,5 60,7 68,7 83,4 95, EER köldfaktor 3,71 3,59 3,35 3,31 3,64 3,52 3,62 3,59 3,47 3,93 3,78 3,76 ESEER 5,70 5,66 5,42 5,33 5,39 5,50 5,41 5,63 5,50 5,42 5,59 5,54 5,55 Djup mm Vikt Enhet kg Arbetsvikt kg Vattenflöde Kyla Nom. l/s 9,0 10,4 11,8 13,3 15,2 18,3 20,8 24,2 26,9 29,6 34,3 39,8 45,4 Vattentryckfall Kyla Nom. kpa 10,6 11,0 13,4 17,1 21,5 20,4 26,2 33,2 19,8 25,0 24,2 31,7 29,0 Vattenvolym l 49, Antal Luftflödeshastighet Kyla Nom. l/s Varvtal varv/min 700 Ljudeffektsnivå Kyla Nom. dba Ljudtrycksnivå Kyla Nom. dba Driftområde Omgivande luft Kyla Min.~Max. CTT -18 ~ 55-18~53 Kretsar Köldmediemängd Per krets kg , TCO₂eq
