TILLÄMPNING ENKEL INSTALLATION

Transkript

1 FLEXIBEL TILLÄMPNING Det finns 9 modeller med kylkapacitet mellan 123 och 546 kw och värmeeffekt mellan 147 och 655 kw idealiska för användning under svåra väderleksförhållanden och inom ett stort arbetsområde 2 oberoende kretsar från 360 kw version för separat kondensor tillgänglig (EWLD MBYN) kompakt, enkel och robust konstruktion utökat driftsområde från 50 C till 60 C kondensorvatten, utgående C Kontinuerligt driftsområde Pulldownområde Glykol Vatten Evaporatorvatten, utgående ( C) ENKEL INSTALLATION flödesvakt levereras med enheten som standard vattenfilter med en maskstorlek på 1 mm levereras som standardtillbehör standardutrustad med victaulic-kopplingar på evaporator: -- victaulic-kopplingar tar upp vibrationer, reducerar ljudet vid drift och fungerar som termiskt skydd samt förenklar ledningsdragning och installation -- de tillåter upp till 8 vinkelavvikelse och garanterar en spänningsfri och tät anslutning av vattenledningar

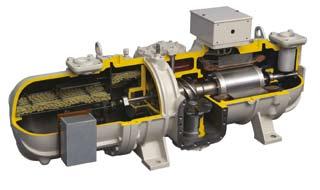

2 skruv SINGEL SKRUVKOMPRESSOr De stora vätskekylarna från Daikin är försedda med en singelskruvkompressor av G-typ, med steglös kapacitetsreglering. Med den steglösa singelskruvkompressorn av typ G kan kapaciteten anpassas mer exakt till aktuellt behov, genom en kontinuerlig modulering av slidventilens läge. De huvudsakliga fördelarna med kontinuerlig modulering är bättre dellastprestanda och en stabilare och mer exakt köldbärartemperatur. Kapaciteten kan variera mellan 30 och 100 % på enkelkretsenheter, och mellan 15 och 100 % på dubbelkretsenheter. VÄRMEVÄXLARE TUBPANNEKONDENSOR speciellt utvecklat distributionssystem och utformning av vattensystemet resulterar i en hög effektivitet och minskad värmeöverföringsyta kompakta mått och lägre vikt ger en mindre köldmedievolym FÖRÅNGARE hårdlödd plattvärmeväxlare i rostfritt stål, som lötts gastät med koppar optimerad distribution användning av denna värmeväxlare resulterar i en kompakt enhet: enkla och dubbla kretsa tar upp samma begränsade golvyta (2,681 x 930 mm) ELEKTRONISK STYRNING avancerad pco2-styrning detaljerad information och noggrann styrning av alla funktionsparametrar genom att bläddra i användarvänliga menyer: timer, flytande börvärde, frikylning, dubbel köldbärarpump, manuell pump PÅ, information om tid och datum, dygnspump PÅ temperaturer på kylt vatten och köldbärare ner till -10 C på standardenheter (parameter i servicemenyn på DDC-styrenheten måste ställas in av installatören) ändringsbara digitala ingångar/utgångar såsom fjärrstyrning PÅ/AV, fjärrstyrd kyla/värme, dubbelt börvärde och kapacitetsbegränsning självdiagnostiken kan ställas in på flera språk Kompressorernas startordning (lead lag) är standard standardutrustad med nattkopplingsfunktion och topplastbegränsning en digital styrenhet (tillval) kan placeras upp till 600 m från enheten fjärrstyrd DDC (EKRUPC) kan placeras upp till 1000 m från enheten tack vare standard-dicn kan upp till 4 kylare köras samtidigt (denna funktion gör att en Daikin 2MW-kylanläggning kan styras med en styrenhet)

3 EWWD-MBYN/EWLD-MBYN 120/ / / /260 kyla (EWWD) kw Nominell kapacitet kyla (EWLD) kw värme (EWWD) kw kyla (EWWD) kw 28,7 45,2 61,6 69,2 Nominellt effektbehov kyla (EWLD) kw 32,0 49,8 66,5 77,9 värme (EWWD) kw 34,5 54,0 72,8 83,4 EER (EWWD/EWLD) 4,29 / 3,63 4,05 / 3,41 4,04 / 3,53 3,95 / 3,40 COP värmefaktor 4,26 4 3,98 3,92 Kapacitetssteg % 30 ~ 100 typ R-134a mängd (1) kg Köldmediekrets kontroll termostatisk expansionsventil blektronisk expansionsventil oljetyp FVC68D oljemängd l 7, Kompressor typ semihermetisk singelskruvkompressor Antal kretsar/kompressorer 1/1 Mått mm x x 930 Maskinvikt (EWWD/EWLD) kg / / / / Ljudeffektsnivå db(a) Hölje polyestermålad galvaniserad stålplåt / Elfenbensvit - Munsell kod 5Y7,5/1 köldbärare inlopp/utlopp 3 OD victaulic 3 victaulic köldbärare dränering fältinstallation Röranslutningar kondensorvatten, inlopp/utlopp (EWWD) 2 1/2 victaulic 3 victaulic kondensorvatten, dränering (EWWD) M6 utlopp för övertryckskomponent (EWWD) 1 x 1 2 x 1 kondensor, utgående C 20 C ~ 50 C / 25 C ~ 55 C 20 C ~ 50 C / 25 C ~ 55 C 20 C ~ 60 C / 25 C ~ 62 C 20 C ~ 60 C / 25 C ~ 62 C Driftsområde kondenseringstemperatur C 25 C ~ 55 C EWWD/EWLD förångare, utgående C -10 C ~ 20 C Strömförsörjning YN 3~/50Hz/400V Anm: 1. För mängden kylmedium på EWLD-MBYN, se databoken EWWD-MBYN/EWLD-MBYN 360/ / / / /540 Nominell kapacitet Nominellt effektbehov kyla (EWWD) kw kyla (EWLD) kw värme (EWWD) kw kyla (EWWD) kw 90, kyla (EWLD) kw 99, värme (EWWD) kw EER (EWWD/EWLD) 4,11 / 3,46 4,04 / 3,49 3,92 / 3,53 3,98 / 3,47 3,96 / 3,40 COP värmefaktor 4,02 3,98 3,97 3,96 3,92 Kapacitetssteg % 30 ~ ~ 100 Köldmediekrets typ mängd (1) kg kontroll oljetyp 2 x termostatisk expansionsventil 1x termost. exp.-ventil + 1x elektr. exp.-ventil R-134a FVC68D 2 x elektronisk expansionsventil oljemängd l 10 2 x 10 2 x x 14 Kompressor typ semihermetisk singelskruvkompressor Antal kretsar/kompressorer 2/2 Mått mm x x 930 Maskinvikt (EWWD/EWLD) kg / / / / / Ljudeffektsnivå db(a) Hölje Röranslutningar köldbärare inlopp/utlopp köldbärare dränering kondensorvatten, inlopp/utlopp (EWWD) kondensorvatten, dränering (EWWD) polyestermålad galvaniserad stålplåt / Elfenbensvit - Munsell kod 5Y7,5/1 3 victaulic fältinstallation utlopp för övertryckskomponent (EWWD) 2 x 1 3 x 1 4 x 1 kondensor, utgående C 20 C ~ 50 C / 25 C ~ 55 C 20 C ~ 50 C / 25 C ~ 55 C 20 C ~ 60 C / 25 C ~ 62 C 20 C ~ 60 C 25 C ~ 62 C Driftsområde kondenseringstemperatur C 25 C ~ 55 C EWWD/EWLD förångare, utgående C -10 C ~ 20 C Strömförsörjning YN 3~/50Hz/400V 3 victaulic M6 Anm: 1. För mängden kylmedium på EWLD-MBYN, se databoken

4 Enhetens storlek Tillvalsnummer Beskrivning av tillval Tillgänglighet / / / / / Helt kombinerbara tillval OP03 Dubbla säkerhetsventiler (EWWD/EWLD) o / o (S) o / o (S) o / o (S) o / o (S) o / o (S) o / o (S) o / o (S) o / o (S) o / o (S) Fabriksmonterad OP12 Avstängningsventil (sugsida) o (S) o (S) o (S) o (S) o (S) o (S) o (S) o (S) o (S) Fabriksmonterad OP52 Huvudströmbrytare o o o o o o o o o Fabriksmonterad OP57 A-mätare, V-mätare o o o o o o o o o Fabriksmonterad OPLN Extra låg ljudnivå o o o o o o o o o Fabriksmonterad Tillgängliga satser EKCLWS Temperaturgivare för utgående vatten för DICN o o o o o o o o o Sats EKAC200A BMS-kort o o o o o o o o o Sats EKBMSMBA BMS-gateway för modbus/j-bus o o o o o o o o o Sats EKBMSBNA BMS-gateway för bacnet o o o o o o o o o Sats EKRUPC Fjärrkopplat användargränssnitt o o o o o o o o o Sats För installation av EKBMSMBA, EKBMSBNA --> måste EKAC200A vara installerat på enheten o tillgängligt (S) Tillval krävs enligt svensk lag SNFS 1992: 16 Mätförhållanden 1. Nominell kylkapacitet baseras på: förångare: 12 C/7 C - kondensor: 30 C/35 C (EWWD); kondensortemperatur: 45 C (EWLD) - vätsketemperatur: 40 C (EWLD). 2. Nominella värmeeffekter baseras på: förångare: 12 C/7 C - kondensor: 40 C/45 C. 3. Ljudeffektsnivån är ett absolut värde som anger vilken effekt en ljudkälla genererar.
