1 juli 2014 Säkra Trappor Trappnosar

2 Varför Gradus? Gradus är marknadsledare inom säkra lösningar för trappor i offentlig miljö och erbjuder det absolut bredaste sortimentet av halksäkra trappnosar som är utvecklade för att skapa en säker och tilltalande trappmiljö. Med närmare 50 års produktionserfarenhet kan Gradus förse föreskrivare, arkitekter och entreprenörer med produkter för att uppnå fastställda krav på säkerhet i trappor i offentlig miljö för att reducera risken för halk- och fallolyckor. Med produktion och utveckling i England arbetar Gradus i nära dialog med Europeiska lagstiftare och andra kravställare, för att säkerställa att våra produkter möter de högsta kraven samtidigt som de ger en funktionell och estetisk ﬁnish till offentliga miljöer. Gradus är medlem av NBS Plus ISO 9001 : FM ISO 101 : EMS Gradus är medlem av den engelska golvbranschorganisationen CFA (Contract Flooring Association) BS OHSAS IV 18/18493 Gradus är medlem I RIBA CPD Providers Network Engelska arkitektförbundets (RIBA) är ett nätverk för godkända leverantörer av byggmaterial som kan erbjuda information och utbildning om sina produkter (CPD = Continuing professional development)

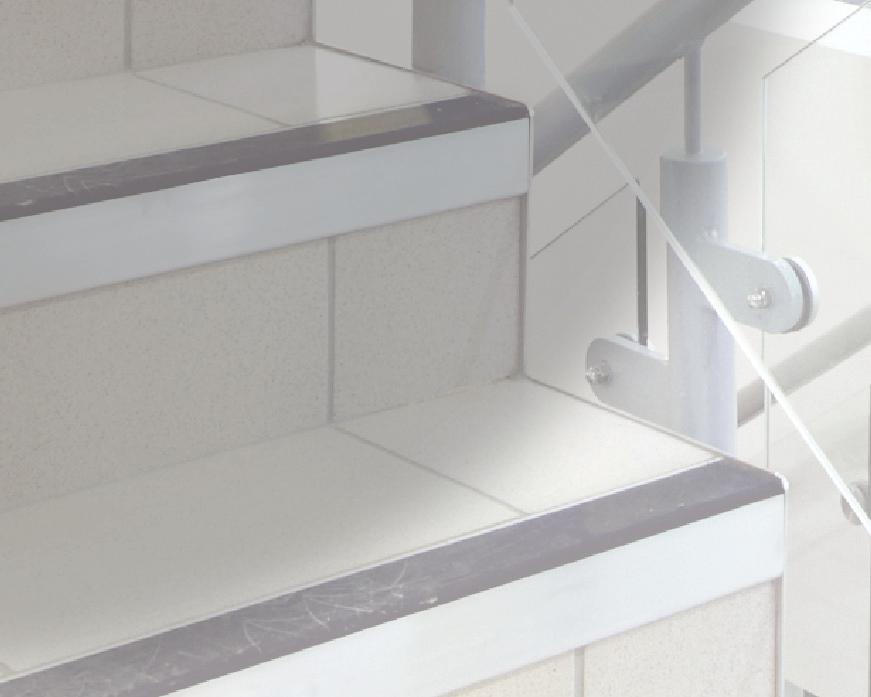

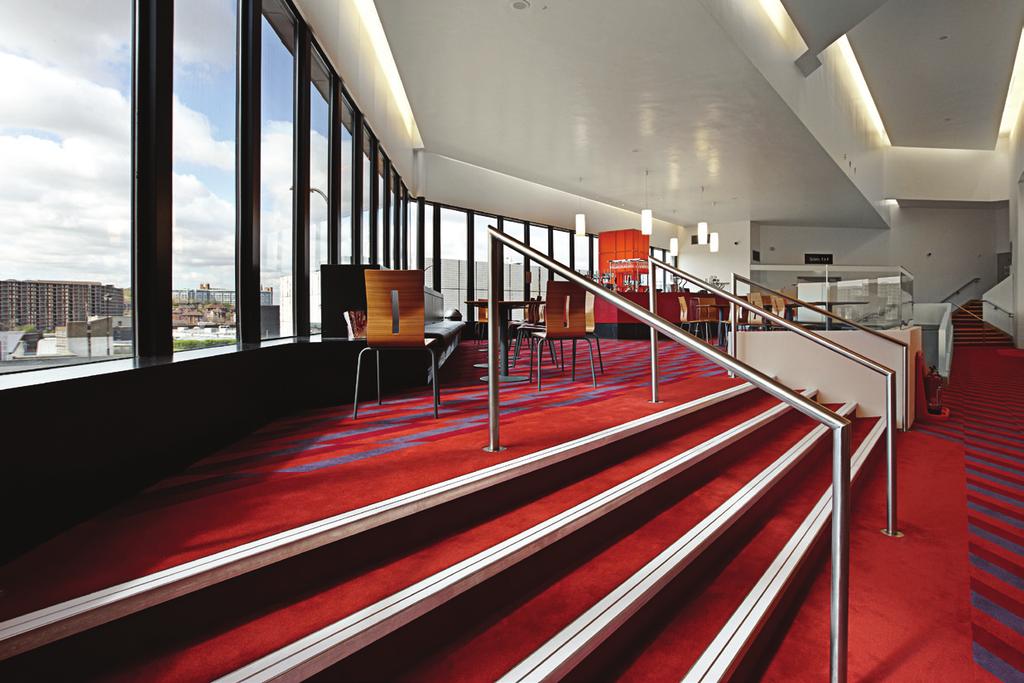

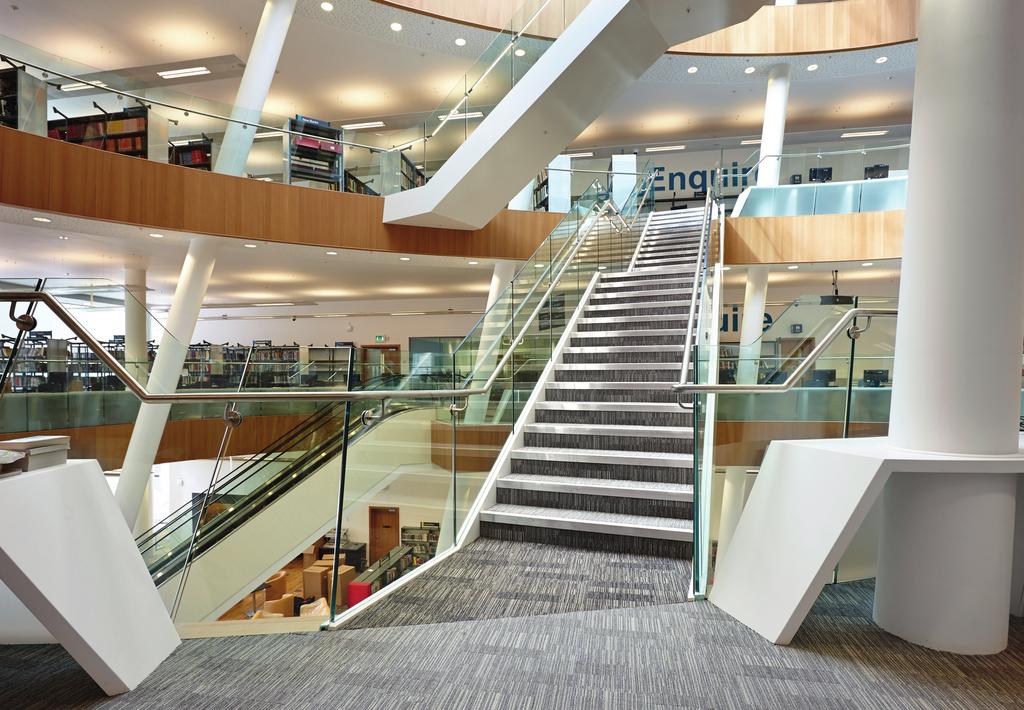

3 Skapa en säker trappmiljö Trappmiljön är ofta förbisedd som en av de farligaste delarna av en offentlig byggnad. Gradus har närmat sig området på ett fackmannamässigt sätt och har sedan 1966 utvecklat trapproﬁler för att garantera maximal säkerhet och tillgänglighet för alla användare. Samtidigt har det skapat en attraktiv design som förbättrar och skyddar golvbeläggningarna. Följande steg är en vägledning för hur man skapar en säker trappa. 1 VISUELL KONTRAST Skapa en visuell kontrast på trappkanten Se sidan 6 3 PROFILVAL Välj rätt proﬁl i förhållande till formen på trappkanten Se sidan 6 2 HALKSÄKERHET Välj ett halksäkert inlägg Se sidan 6 Gradus är medlem av NCS systemet (NaturalColourSystem) och använder de av NCS etablerade färgnumren som visas på sidan 7 ovanför varje halksäkert trappnosinlägg. För ytterligare information gå in på: Används under licens från Scandinavian Colour Institute AB, SCI-Sweden.se, Stockholm

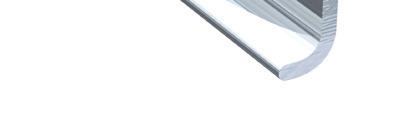

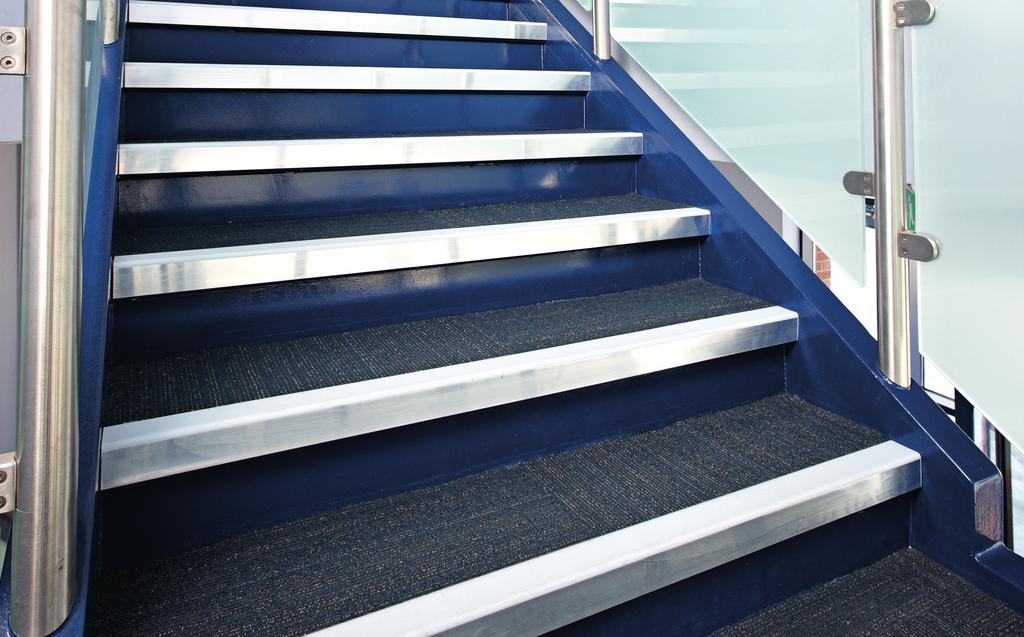

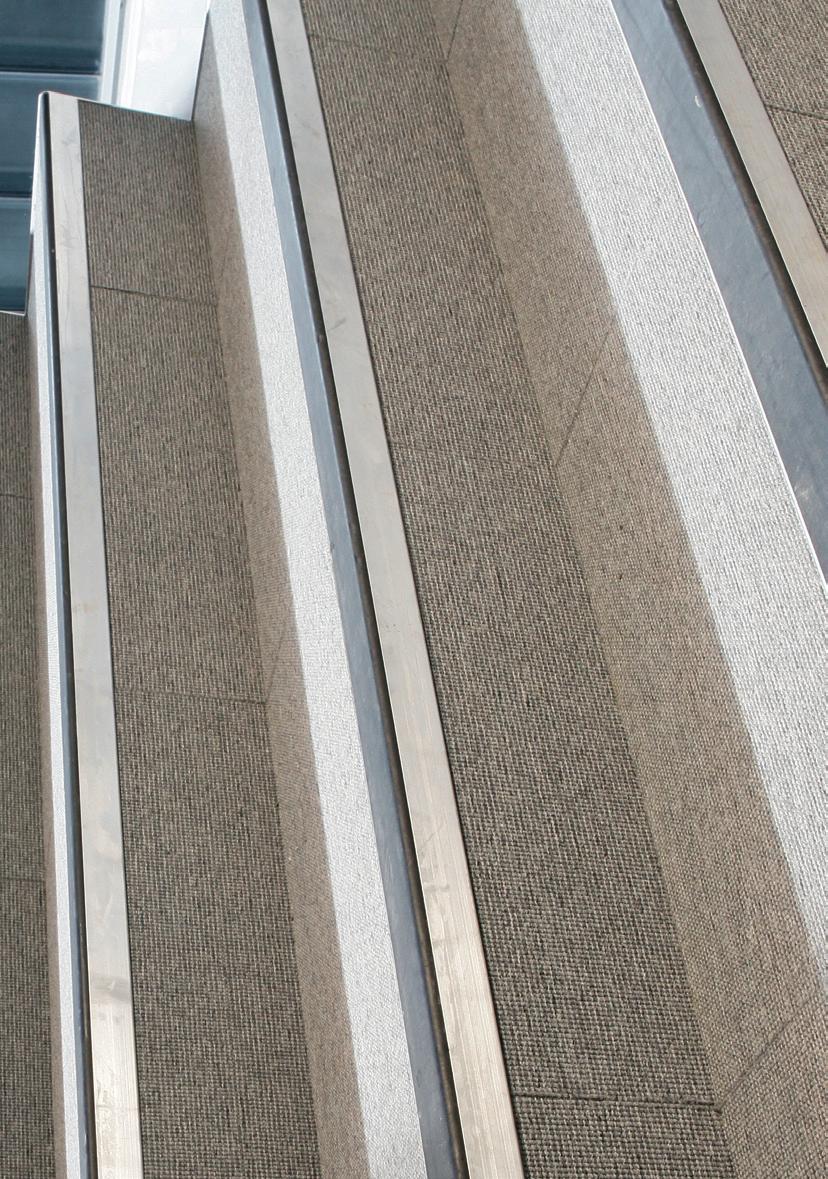

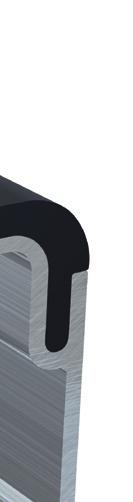

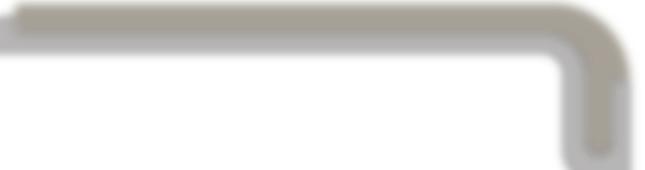

4 Trappnosar - Lagervaror, för snabb leverans XT Aluminium Den unika XT designen har ett förlängt, halksäkert inlägg som ger maximalt halkskydd. Alternativa inlägg: Xtra-grip och Interior Se sidan 7 för typ alla typer av inlägg och färger. 51 ASRXT AKRXT

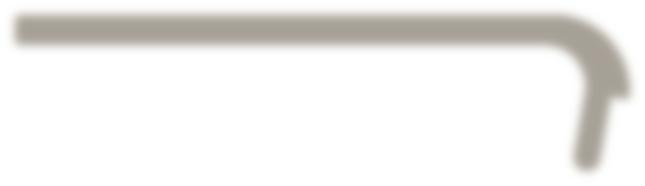

5 72 Traditional Aluminium A ADM5 En serie med attraktiva och slitstarka aluminiumtrappnosar med fabriksmonterade, halksäkra inlägg. 50 Alternativa inlägg: Xtra-grip, Interior och Exterior Se sedan 7 för typ alla typer av inlägg och färger. Kan bockas ADM6 AK50A AS Profilerna visas i 70% av verklig storlek. PVC-u Hardnose Hård PVC-proﬁl i 5 färger med matchande, halksäkra inlägg för att skapa ett färgband som ger en visuell kontrast till det omgivande golvmaterialet. Alternativa inlägg: Xtra-grip och Interior Se sidan 7 för tillgängliga färger. Förlängt inlägg för att förstärka halksäkerheten 71 RNRC

6 Trappnosar - Beställningsvara 65 ASXT20 XT Aluminium 36 Den unika XT designen har ett förlängt, halksäkert inlägg som ger maximal säkerhet under foten. 65 Alternativa inlägg: Xtra-grip och Interior Se sidan 7 för typ alla typer av inlägg och färger. AKXT50A 36 Kan bockas AKRXT52 ASRXT

7 XT Aluminium Aluminium G Dessa XT-profiler har alla egenskaper som den ordinarie XT serien men med fasad bakkant som tillåter profilen att monteras ovanpå ett 2 mm tjockt, halvhårt golvmaterial. Dessa slitstarka trappnosar finns i serierna Traditional Aluminium och XT och är konstruerade för att passa golvmaterial med en tjocklek på ca 5 mm. Alternativa inlägg: Xtra-grip, Interior och Exterior (Exterior bara i G11) Se sidan 7 för typ alla typer av inlägg och färger. Alternativa inlägg: Xtra-grip och Interior Se sidan 7 för typ alla typer av inlägg och färger XT Aluminium ASVXT1R 34 Traditional Aluminium G Range GXT AKVXT1R 5 34 G Trans-Edge Trappnosar av aluminium för kraftigt slitage med extremt slitstarka, halksäkra inlägg som passar för användning både inom- och utomhus. Alternativa inlägg: För inlägg typ Heavy Duty Exterior Se sidan 7 för typ alla typer av inlägg och färger. 75 TEXN TEXN TEX2R 34 Profilerna visas i 70% av verklig storlek. 5

8 Varför använda trappnos från Gradus? Gradus produkter är framtagna med säkerheten i främsta rummet. Våra trappsäkerhetsprofi ler är gjorda enligt gällande byggbestämmelser, lagstiftning och hållbarhetskrav och är testade av oberoende testinstitut för att säkerställa att kraven är uppfyllda. Boverkets byggregler (BBR) 8:232 Trappor, ramper och balkonger Trappor och ramper i eller i anslutning till byggnader ska utformas så att personer kan förfl ytta sig säkert. Allmänt råd Trappor, utom i småhus och inom enskilda bostadslägenheter i fl erbostadshus, bör förses med kontrastmarkeringar så att personer med nedsatt synförmåga kan uppfatta nivåskillnaderna. En trappas nedersta plansteg och motsvarande del av framkanten på trappavsatsen vid översta sättsteget i varje trapplopp bör ha en ljushetskontrast på minst 0. enligt NCS (Natural Color System). Markeringarna bör göras på ett konsekvent sätt inom byggnaden. Enligt Boverkets rekommendationer 8:22 Skydd mot att halka och snubbla gäller: Allmänt råd För torra gångytor bör friktionskoeffi cienten vara minst 0,30, mätt enligt SS-EN Referensmetod för provning av golvprodukter med högre krav på stegsäkerhet fi nns i SS-EN Halksäkerhet Gradus bedriver ett krävande test- och utvecklingsarbete för att säkerställa hållbarhet och utseende genom en products hela livscykel. Halksäkerheten hos alla Gradus inlägg för trappnosar testas individuellt enligt PTV-standarder (Pendulum Test Value). Testresultaten överstiger med god marginal de minimikrav som fi nns för golv med hög halksäkerhet. Miljö Halkrisk Interior Inomhus Torrt Torra förhållanden Låg (PTV Av. 68) Xtra-grip Exterior Heavy Duty Exterior Inomhus Torrt eller Vått Utomhus Inomhus eller Utomhus Torra förhållanden Låg (PTV Av. 70) Våta förhållanden Låg (PTV Av. 64) Torra förhållanden Låg (PTV Av. >70) Våta förhållanden Låg (PTV Av. >) Torra förhållanden Låg (PTV Av. 76) Våta förhållanden Låg (PTV Av. 67) Slitagetester har utförts av oberoende SATRA (Shoe and Allied Textile Research Association). Alla Gradus inlägg klarar slitageklassning enligt: Slitageklass T (EN 649). Klass 34/Offentlig miljö/mycket starkt slitage Slitageklass T (EN 649). Klass 43/Industri/starkt slitage (Xtra-grip testade enligt BS EN 13845:2005. Alla övriga inlägg är testade enligt BS EN 660-2:1999 och bedömda enligt BS EN 649*:1997). Testvärde med pendel (PTV) Halkrisk 0-24 Hög halkrisk Figur 8:232 Kontrastmarkering av trappa Medelhög halkrisk 36+ Låg halkrisk Visuell kontrast Alla Gradus trappnosar och inlägg har testats och getts ett NCS ljushetskontrast värde för att den visuella kontrasten ska uppnås oavsett vilken golvbeläggning som används. De högkvalitativa inläggen hjälper föreskrivaren att säkerställa den visuella kontrasten på trappnosarna samtidigt som de ger ett utmärkt halkmotstånd för att förhindra halk- och fallolyckor i trappan. För att uppnå en färgkontrast till golvbeläggningen enligt Boverkets anvisningar måste det fi nnas en skillnad av 0, för NCS ljushetsvärde mellan det halksäkra inlägget och golvbeläggningen. Exempel: Om din golvbeläggning har ett NCS ljushetskontrastvärde på 0,23, väljer du ett inlägg med ett ljushetskontrastvärde på 0,63 eller mer. NCS ljushetskontrast värde: Buttercup NCS: 0.79 Att välja rätt trappnosprofil För att vara säker på att trappnosen passar till trappkantens utformning måste rätt profi l väljas: Trappkantens vinkel är 90 välj en rätvinklig trappnosd Trappkantens vinkel är 83 välj en trappnos med bakåtlutat sättsteg Rätvinklig Bakåtlutat sättsteg Kvalitet Alla Gradus trappnosar har en 10 års garanti för material- och tillverkningsfel. ISO 9001 Ledningssystem för kvalitet. Gradus är ackrediterat Gradus lämnar 10 års garanti 6

9 Färgval Profilfärger Enbart för hårda PVC-profiler Aluminium NCS: 0.83 Black NCS: 0.12 Ink NCS: 0.14 Granite NCS: 0.30 Glacier NCS: 0.62 Inläggsfärger Alla utföranden, förutom Trans-Edge, finns i: Inläggsfärger inomhus Jet NCS: 0.16 Ink NCS: 0.14 Burgundy NCS: 0.16 Coffee NCS: 0.18 Lead NCS: 0.37 Steel NCS: 0.49 Glacier NCS: 0.66 Canvas NCS: 0.77 Buttercup NCS: 0.79 Snowdrift NCS: 0.92 Xtra-grip Inläggsfärger Carbon NCS: 0.16 Deepsea NCS: 0.17 Truffle NCS: 0.18 Rock NCS: 0.27 Pebble NCS: 0.49 Vapour NCS: 0.62 Oat NCS: 0.77 Zest NCS: 0.75 Breeze NCS: 0.77 Pampas NCS: 0.77 Iceberg NCS: 0.87 Traditional Aluminium och hårda PVC-profiler enbart Inläggsfärger inomhus Midnight NCS: 0.25 Evergreen NCS: 0.19 Ocean NCS: 0.23 Cloud NCS: 0.53 Poppy NCS: 0.29 Linen NCS: 0.65 Photoluminescent NCS: 0.82 Black NCS: 0.20 Brown NCS: 0.29 Granite NCS: 0.30 Dove NCS: 0.53 XT Aluminium enbart Inläggsfärger inomhus Clay NCS: 0.73 Sky NCS: 0.75 Wisp NCS: 0.79 Jade NCS: 0.77 NCS Färgreferenser Traditional Aluminium enbart Inläggsfärger utomhus Nightsky NCS: 0.16 Sunrise NCS: 0.83 Nebula NCS: 0.88 Gradus är medlem av NCS systemet (NaturalColourSystem) och använder de av NCS etablerade färgnumren som visas ovanför varje färg. För ytterligare information gå in på: Används under licens från Scandinavian Colour Institute AB, SCI-Sweden.se, Stockholm Se för NCS-standard färgprover. Trans-Edge enbart Inläggsfärger utomhus, för kraftigt slitage Charcoal NCS: 0.20 Firestorm NCS: 0.75 Ash NCS: 0.53 Avalanche NCS: 0.93 För ett prov kontakta Duri Svenska AB: Tel
