1 M Personterrängbil 4 Splitterskyddad (Mercedes-Benz Geländewagen 4x4) Instruktionsbok Tillägg till Mercedes-Benz instruktionsbok FÖRSVARETS MATERIELVERK 2006

2

3 FÖRSVARETS MATERIELVERK Personterrängbil 4 Splitterskyddad (Mercedes-Benz Geländewagen 4x4) Instruktionsbok Tillägg till Mercedes-Benz instruktionsbok Detta tillägg till instruktionsbok för personterrängbil 4 SPS (Mercedes-Benz Geländewagen) omfattar endast de avsnitt som avviker från eller kompletterar MB instruktionsbok. Tillägget behandlar två versioner av splitterskyddade personterrängbilar PTGB4 4X4 D SPS: - M (leveransår -05) - M (leveransår -06) FÖRRÅDSBETECKNING: M FÖRRÅDSBENÄMNING: IBOK PTGB4 4X4 SPS Fastställd jämlikt: VO Mark :61094/06 Utgåva: Ersätter utgåva 2005 Distribution via: Försvarets bok- och blankettförråd

4

5 Innehåll SÄKERHETSFÖRESKRIFTER... 5 Handhavande... 5 Vård... 7 Bromssystem Styrsystem Sambandsutrustning Truppreparationer ALLMÄNT DATA Versioner Allmänt Måttuppgifter Viktuppgifter Volymuppgifter Motor Elsystem Hjul Extravärmare Skyltar KONSTRUKTION OCH FUNKTION Elsystem Instrumentpanel Sambandsutrustning GPS-utrustning Kommunikationssystem Kraftöverföringssystem Bromssystem Ram, fjädring och hjul Värmesystem och klimatanläggning Kaross Utvändigt Utrustning HANDHAVANDE Lastning inuti fordonet Slirskydd... 66

6 Start med hjälpstartkabel...68 Bogsering Bakdörr...69 Sambandsutrustning GPS-utrustning...72 VÅRD...73 Daglig tillsyn Särskild tillsyn Smörjning TRUPPREPARATIONER Byte av batteri Byte av hjul Byte av glödlampor...117

7 Personterrängbil 4, splitterskyddad Säkerhetsföreskrifter Säkerhetsföreskrifter Anm Följ även de varningar som finns i MB Geländewagen instruktionsbok, under respektive avsnitt. Handhavande Körning VARNING Var försiktig vid öppning och stängning av dörr. Dörren är svår att öppna och stänga om fordonet lutar. Risk för personskada. VARNING Kontrollera att all utrustning inuti fordonet är ordentligt lastsäkrad före körning. Detta gäller speciellt att eventuell utrustning i lastutrymmet är ordentligt fastsatt och att inte utrymningsvägen är blockerad, innan körning påbörjas. Risk för personskada. VARNING Kontrollera att remmen till Ak5-fästet är påsatt och låst med låsnålen, även om inte vapen förvaras i fästet. Risk för personskada. VARNING Vid körning ska samtliga handeldvapen vara placerade i avsedda vapenfästen. Risk för personskada. 5

8 Säkerhetsföreskrifter Personterrängbil 4, splitterskyddad VARNING Kontrollera att belysningsrampen är ren från snö och is innan körning påbörjas. Risk för allvarlig personskada. VARNING Fäll ner samtliga antenner innan fordonet passerar under kraftledning eller viadukt som är lägre än antennernas aktuella höjd. Om antennerna inte fälls ner kan detta medföra LIVSFARA. Se varningsskylt på handskfackets lucka. VARNING Sittplatsen i lastutrymmet får inte användas under körning. Risk för allvarlig personskada vid dikeskörning, krock etc. VARNING Kontrollera att sambandsutrustningen är riktigt fastmonterad. Risk för person- och egendomsskada vid vältning av fordonet under körning. Körning med punkterat däck (fordon med nödkörningsring) VARNING Fordonets köregenskaper försämras vid körning med punkterat däck. Detta märks framför allt i kurvor, vid bromsning eller under kraftig acceleration. Kör inte fortare än 50 km/h och inte längre sträcka än 20 km. Risk för person-/egendomskada. 6

9 Personterrängbil 4, splitterskyddad Säkerhetsföreskrifter Bogsering VARNING Kontrollera att bogserstroppen är hel före bogsering. Risk för personskada. VARNING Vid uppkoppling av draganordning ska ledare användas. Risk för person-/egendomskada. VARNING Före bogsering måste all personal utanför fordonen befinna sig på behörigt avstånd från båda fordonen. Risk för personskada. VARNING Vid bogsering ändras köregenskaperna pga den ändrade ekipagevikten. Risk för person-/egendomsskada. Vård VARNING Kontrollera att motorn är avstängd, startnyckeln är borttagen, parkerbromsen är ansatt samt att växelväljaren är i läge parkering innan arbeten i motorrummet påbörjas. Risk för personskada. VARNING Ta av halsband, ringar, klockor eller kläder som kan fastna, innan arbetet påbörjas. Risk för personskada. 7

10 Säkerhetsföreskrifter Personterrängbil 4, splitterskyddad VARNING Risk för brännskada vid arbete med varm motor. VARNING Roterande delar. Iaktta försiktighet när skydd är borttagna. Risk för personskada. VARNING Öppna expansionskärlets lock försiktigt. Risk för övertryck. Het kylvätska kan spruta upp och orsaka brännskada/ögonskada. VARNING Risk för personskada om bränsle kommer i kontakt med hud eller ögon. Vid tankning VARNING Stoppa motorn och extravärmaren innan tankning påbörjas. Risk för brand. VARNING Använd arbetshandskar och skyddsglasögon vid tankning, för att skydda mot bränslestänk. Förbud råder mot rökning eller annan öppen låga i närheten av tankstället Risk för inandning av dieselångor. Handbrandsläckare bör vara framtagen eller göras lättåtkomlig. 8

11 Personterrängbil 4, splitterskyddad Säkerhetsföreskrifter VARNING Förvara inte använd trasa i fordonet efter upptorkning av dieselolja. Risk för brand. Elsystem VARNING Kontrollera att motorn är avstängd, startnyckeln är borttagen, parkerbromsen är ansatt, växelväljaren är i läge parkering samt att batteriernas jordkablar är bortkopplade, innan arbete i elsystemet påbörjas. VARNING Risk för personskada pga kortslutning i elkablage. Isolera kabelskorna vid borttagning. VARNING Om man vid felsökning i elsystemet måste ha tändningen påslagen eller motorn igång, ska största försiktighet iakttas. Risk för personskada. VARNING Ta av ringar, klockor m m innan arbetet påbörjas. Risk för personskada. OBS Vid elsvetsning ska känsliga komponenter och batteriernas stomanslutningar kopplas bort. Risk för egendomsskada. 9

12 Säkerhetsföreskrifter Personterrängbil 4, splitterskyddad Batterier VARNING Batterier kan vara farliga vid användning. Vid arbete med batterier, observera följande rekommendationer för att upprätthålla säkerheten; - Elektrolyt kan orsaka allvarliga frätskador på oskyddade kroppsdelar. Använd skyddsglasögon och gummihandskar vid arbete med elektrolyt. Om elektrolyt har spillts på huden eller i ögonen ska den omedelbart spolas bort med kallt vatten och läkare kontaktas. - Rök inte eller ha öppen eld i närheten vid byte av batterierna. - Luta dig inte över batterierna vid anslutning av kablarna. - Ingen får uppehålla sig nära batterierna när en motor med ett urladdat batteri hjälpstartas. - Ta av ringar, klockor m m innan arbetet påbörjas. Risk för personskada. VARNING Risk för knallgasexplosion vid extern laddning av batterier. Risk för personskada. Sörj för god ventilation av batteriutrymmet vid extern laddning av batterierna. Bromssystem VARNING Skador på bromssystemet påverkar trafiksäkerheten. Upptäckta fel ska omedelbart rapporteras och repareras. Risk för personskada. VARNING Kör ej med ansatt bromspedal. Risk för överhettning och bromsbortfall. Risk för personskada. 10

13 Personterrängbil 4, splitterskyddad Säkerhetsföreskrifter Styrsystem VARNING Skador på styrsystemet påverkar körsäkerheten och är direkt trafikfarligt. Upptäckta fel ska omedelbart rapporteras och repareras. Risk för personskada. Sambandsutrustning VARNING Elektromagnetiska fält kring antenner vid sändning, se varningsskylt på handskfackets lucka. Risk för personskada. Truppreparationer VARNING Kontrollera att motorn är avstängd, startnyckeln är borttagen, parkerbromsen är ansatt, växelväljaren är i läge parkering samt att minst ett hjul är klossat innan arbeten med hjulbyte påbörjas. VARNING Reservhjulshållaren ska vara låst mot fordonet vid hantering av reservhjulet. Risk för lyft- och klämskada. 11

14 Säkerhetsföreskrifter Personterrängbil 4, splitterskyddad 12

15 Personterrängbil 4, splitterskyddad Allmänt Allmänt Personterrängbil 4 4x4 splitterskyddad, är avsedd för persontransport och transport av materiel. Fordonet har permanent fyrhjulsdrift, differentialspärrar, automatväxellåda och fördelningsväxellåda med hög- och lågväxel. Fordonet är splitterskyddat. Förutom förare finns det plats för tre passagerare, en i främre passagerarstolen och två på de bakre passagerarstolarna. Ett lastförskjutningsnät är placerat bakom bakre passagerarstolarna. Fordonet är förberett för sambandsutrustning, GPS och kan kompletteras med utrustning för att fungera som utryckningsfordon. Anm Anm Detta tillägg till instruktionsbok behandlar två versioner av splitterskyddade PTGB4 4X4 D SPS: - M (leveransår -05) - M (leveransår -06). Tillägget kan även användas i tillämpliga delar för tidigare leveranser av splitterskyddade PTGB4 4X4 D SPS: - M Detta fordon saknar bl a mörkerbelysning, sidostrålkastare, 7-poliga uttag och sambandsinstallation. - M Detta fordon saknar bl a mörkerbelysning. 13

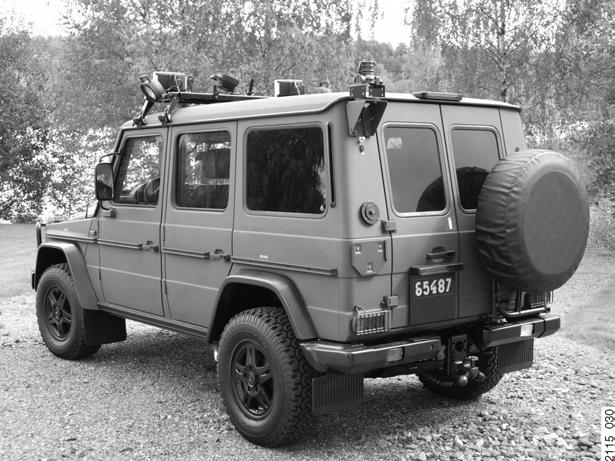

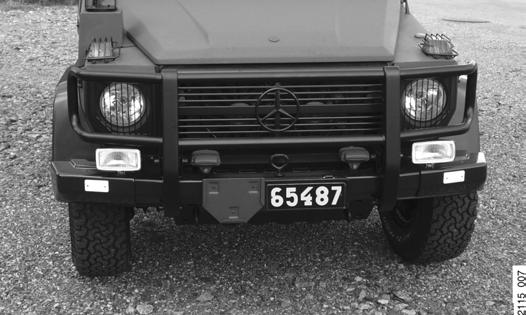

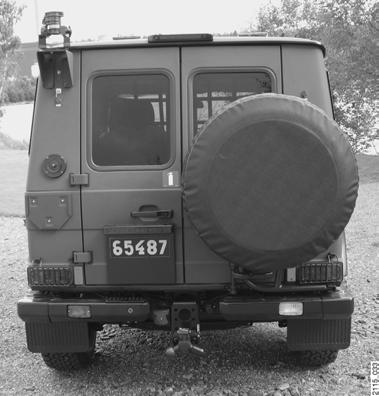

16 Allmänt Personterrängbil 4, splitterskyddad 21 15_0 2 4 Bild 1. Splitterskyddad personterrängbil 4passagerare 4x4, framifrån Bild 2. Splitterskyddad personterrängbil 4passagerare 4x4, bakifrån 14

17 Personterrängbil 4, splitterskyddad Data Data Versioner Förrådsbeteckning... M Förrådsbenämning... PTGB4 4X4 D SPS /T Oförkortad förrådsbenämning... PERSONTERRÄNGBIL 4 PASS 4-HJULSDRIVEN DIESEL SPLITTERSKYDDAD /T Förrådsbeteckning... M Förrådsbenämning... PTGB4 4X4 D SPS /T Oförkortad förrådsbenämning... PERSONTERRÄNGBIL 4 PASS 4-HJULSDRIVEN DIESEL SPLITTERSKYDDAD /T Allmänt Fabrikat, typ... Påbyggnad, tillverkare... Antal passagerare... Mercedes-Benz, Geländewagen 270 CDI ACS, Tyskland Karossan AB Södertälje arbetsplats med fällbar stol Måttuppgifter _002 Beroende på monterad antenn Bild 3. Måttuppgifter i mm 15

18 Data Personterrängbil 4, splitterskyddad Bredd mm Viktuppgifter Tjänstevikt... Maxlast... Totalvikt kg 575 kg kg Volymuppgifter Bränsletank... Kylsystem... Vindrutespolarbehållare dm 3 (liter) varav 13 dm 3 (liter) är reserv 13,4 dm 3 (liter) ca 7 dm 3 (liter) Anm För oljevolymer, se smörjschema. Motor Fabrikat, typ... Effekt vid varvtal r/min... Bränsle... Mercedes-Benz, OM 612 DE 27 LA 115 kw (156 hk) Diesel Elsystem Huvudspänning V respektive 24 V Batterier Antal... 1 respektive 2 seriekopplade 12 V batterier PTGB4 4X4 D SPS, M (-05) Typ... Kapacitet... Blybatteri 60 Ah 16

19 Personterrängbil 4, splitterskyddad Data PTGB4 4X4 D SPS, M (-06) Typ... Kapacitet... Underhållsfritt gelbatteri 60 Ah Säkringar, påbyggd utrustning Se avsnitt Säkringar och reläer Glödlampor, påbyggd utrustning Belysning Extrastrålkastare, på tak... Flaggbelysning... Sidostrålkastare, på tak... Effekt/sockel/antal 55 W/H3/2 55 W/H3/1 55 W/H3/2 Anm Hjul Glödlampor i ordinarie belysning, se MB Geländewagen instruktionsbok, avsnitt Byta lampor. Fabrikat... Dimension fram och bak... Lufttryck fram/bak... Hjulmuttrar, åtdragningsmoment... BF Goodrich Allterrain 265/75 R kpa/450 kpa (3,5 bar/4,5 bar) 150 Nm Extravärmare Fabrikat, beteckning... Thermo Top C 17

20 Data Personterrängbil 4, splitterskyddad Skyltar Typ- och märkskyltar De militära typ- och märkskyltarna sitter under förarstolen, synliga från dörröppningen. Milregnr Längd Bredd Höjd cm cm cm FBET Tjänstevikt Max axel-/boggitryck FBEN kg Maxlast (inkl pass) kg Antal pass sittande kg stående UBET IND TILLH Axel-/boggitryck UHMÄRK Motsv last kg Tillåten bruttov på tillkopplat släpfordon Kärra Vagn kg KATF/FA _0 4 Bild 4. Typ- och märkskyltar 18

21 Personterrängbil 4, splitterskyddad Data Varnings- och instruktionsskyltar På fordonet finns varnings- och instruktionsskyltar enligt bild nedan. VARNING! VARNING! Elektromagnetiska fält Vid sändning med hög effekt: Förbudsområde 0-0,5m. Restriktionsområde 0,5-2m. Fäll ner samtliga antenner innan fordonet passerar under ledning som hänger lägre än 10meter över marken. Om antennerna inte fälls ner, kan detta medfara LIVSFARA. Se även Ibok och SäkI-G.! Varning! Övertryck risk för utströmmande kylvätska. VARNING! Tung dörr Var försiktig vid öppning och stängning av dörr. Dörren är svår att öppna och stänga om fordonet lutar på något sätt.! Varning! Roterande fläkt. OBS! Specialbehandlade rutor Använd endast Isopropyl-alkohol tillsammans med en mjuk trasa vid invändig rengöring av rutor. Använd ej skarpa föremål eller isskrapa. 2115_039 Bild 5. Varnings- och instruktionsskyltar 19

22 Data Personterrängbil 4, splitterskyddad 20

23 Personterrängbil 4, splitterskyddad Konstruktion och funktion Konstruktion och funktion Elsystem Fordonet har två elsystem, 12 V och 24 V, med en gemensam huvudströmställare (batterifrånskiljare). Elsystemen har varsin generator och batterigrupp. Huvudströmställare En huvudströmställare för båda elsystemen, sitter i nedre delen av instrumentpanelen, till höger om förarplatsen. Strömställaren manövreras i två lägen med ett vred. När strömställarvredet är lodrätt (vertikalt) läge är batterierna i tilläge. En skylt vid huvudströmställaren visar vredets lägen. Se även MB Geländewagen instruktionsbok, avsnitt Batterihuvudströmbrytare. OBS Huvudströmställaren ska alltid vridas till horisontalläge (frånläge) när bilen parkeras. Anm Klockan stannar när huvudströmställaren vrids till frånläge, och måste ställas om efter det att huvudströmställaren vridits i tilläge. Radiokoden måste också knappas in på nytt. 21

24 Konstruktion och funktion Personterrängbil 4, splitterskyddad 12 V system 12 V systemet utgörs av komponenter enligt bild _027b Uttag, blixtljus (båda sidor) 2. Strålkastare 3. Körvisare 4. Fläkt 5. Uttag, 15 A 6. Säkrings- och reläcentral 7. Batteri 8. Kombinationsbaklykta och mörkläggningsbakljus 9. Släpfordonsuttag, 7-poligt 10. Mörkläggningsbromsljus 11. Uttag, blixtljus (båda sidor) 12. Diagnosuttag 13. Värmeslingor i frontruta 14. Instrumentpanel 15. Generator 16. Extravärmare 17. Dimljus 18. Mörkläggningslykta Bild V system Anm Belysningsanordningar på tak, och i förekommande fall siren och sirenförstärkare, ingår också i 12 V systemet, se avsnitt Belysningsanordningar på tak, respektive avsnitt Utryckningsfordon. 22

25 Personterrängbil 4, splitterskyddad Konstruktion och funktion Batterier 12 V-systemet har ett batteri placerat i utrymmet mellan framstolarna. Batteriet är åtkomligt bakåt mot passagerarsätet, efter det att plåtarna tagits bort. Se även MB Geländewagen instruktionsbok, avsnitt Batteri. 24 V system 24 V systemet utgörs av komponenter enligt bild _ Generator 2. Hjälpstartanslutning 3. Batterier 12 V, seriekopplade 4. Uttag, 15 A 5. Relä, 12-poligt uttag 6. Släpfordonsuttag, 12-poligt 7. Säkrings- och reläcentral 8. Uttag, 40 A 9. Startmotor Bild V system Batterier 24 V-systemet har två seriekopplade batterier placerade i motorutrymmet, under en fastskruvad plåt. Se även MB Geländewagen instruktionsbok, avsnitt Batteri. 23

26 Konstruktion och funktion Personterrängbil 4, splitterskyddad Säkringar och reläer Säkrings- och reläcentral Säkrings- och reläcentralen är placerad i mittkonsolen mellan framstolarna, se MB Geländewagen instruktionsbok, avsnitt Elektriska säkringar. En dekal som redovisar säkringarna är placerad på insidan av locket till elcentralen, locket kan fällas upp sedan två skruvar lossats i bakänden. Säkringar, påbyggd utrustning För påbyggd utrustning finns säkringar enligt bild _ F1, Extrastrålkastare, 15 A 2. F2, Roterande varningslykta/ Blixtljus 20 A 3. F3, Flaggbelysning, 7,5 A 4. F4, Siren, 20 A 5. F5, Används ej 6. F6, GPS, 2 A 7. F7, Termoskrivare, 2 A 8. F8, Ra 180, 20 A 9. F1, Sidostrålkastare, 15 A Bild 8. Säkringar för påbyggd utrustning Defekta säkringar känns igen på att smälttråden är avbränd. Före utbyte av en säkring ska den aktuella förbrukaren kopplas från och nyckeln i rattlåset vridas till läge 0. 24

27 Personterrängbil 4, splitterskyddad Konstruktion och funktion OBS Säkringar får inte byglas. Använd endast säkringar med föreskrivet amperetal. Byt endast ut en säkring om orsaken till störningen har åtgärdats. Säkring för startrelä och startmotor Startrelät och startmotorn skyddas av en 5 A hängsäkring, som är placerad under instrumentpanelens nedre del enligt bild 9. Anm Om fordonet inte startar kan det vara hängsäkringen som utlöst. 2115_012c Bild 9. Säkring för startrelä och startmotor 25

28 Konstruktion och funktion Personterrängbil 4, splitterskyddad Reläer, standardutrustning Reläer för fordonets standardutrustning är placerade enligt bild Relä K53/4, se bild Reläer i elcentral, se bild Reläer i mittkonsol framtill, se bild Reläer i mittkonsol baktill, se bild Relä K53/6, se bild _055 Bild 10. Reläer standardutrustning Bild 11. Relä K53/4 för batteri/spänningsförsörjning 24 V 26

29 Personterrängbil 4, splitterskyddad Konstruktion och funktion K53/8 Relä nödförbindelse (nödstart 12 V) K32/1 Relä spänningsförsörjning ABS K6 Relä startmotor K27 Relä bränslepump K53/9 Extrarelä nödförbindelse I K53/10 Extrarelä nödförbindelse II Bild 12. Reläer i elcentral K13/4 Relä uppvärmning vindruta (extrautrustning) K44 Relä centrallås (extrautrustning) N90 Relä laddluftskylare K55/6 Relä spänningsförsörjning OM612 N36 Varvtalsrelä K47/1 Relä varningsblinkerssensor K9/4 Relä extra fläkt höger (extrautrustning) K9/1 Relä extra fläkt vänster (extrautrustning) K26 Relä torkarsystem K68 Relä bakrutetorkare (extrautrustning) Bild 13. Reläer i mittkonsol framtill 27

30 Konstruktion och funktion Personterrängbil 4, splitterskyddad K55/2 Relä bromsljus (54) (släpvagnskontakt - stift C) K51/2 Relä avskärmat bakljus (släpvagnskontakt - stift F) K51/9 Relä släpvagn riktkors (saknas på denna GW)) K51/3 Relä bakljus (släpvagnskontakt - stift A och B) K51/6 Relä avskärmad bromsljus (släpvagnskontakt - stift H) K58 Relä klimatanläggning nödstopp K7 Relä kylkompressor K53/7 Skyddsrelä batteri huvudströmställare K60 Relä cirkulationspump K51/1 Relä avskärmad belysning (kl.49) K23 Relä fläktmotor K39 Relä signalhorn K51/8 Relä avskärmad belysning kombi K13 Relä uppvärmning bakruta Bild 14. Reläer i mittkonsol baktill 28

31 Personterrängbil 4, splitterskyddad Konstruktion och funktion Bild 15. Relä K53/6 batteri/spänningsförsörjning 12 V Reläer, påbyggd utrustning För påbyggd utrustning finns reläer enligt bild 16 och bild _ MK1, Extrastrålkastare 2. MK2, Roterande varningslykta 3. MK3, Flaggbelysning 4. MK4, Sidostrålkastare Bild 16. Reläer för belysning på tak, i mittkonsolen mellan framstolarna 29

32 Konstruktion och funktion Personterrängbil 4, splitterskyddad Bild 17. Relä för släpfordonsuttag 24 V, innanför vänster baklykta Hjälpstartanslutning Ett 2-poligt hylstag för anslutning av hjälpstartkabel sitter i motorutrymmet, i anslutning till 24 V batterierna. Hjälpstartanslutningen används då annat fordon med samma systemspänning behöver starthjälp eller då det egna 24 V batteriernas kapacitet inte är tillräcklig för start. Se även MB Geländewagen instruktionsbok, avsnitt Starthjälp med starthjälpsuttag 1887_ _042 Bild 18. Hjälpstartanslutning Är fordonets egna 24 V batterier urladdade, kan motorn startas med hjälpstartkabel ansluten till ett annat 24 V fordon med hjälpstartanslutning. Om 12 V batteriet är urladdat används fordonets egen nödstartfunktion MB Geländewagen instruktionsbok, avsnitt Starthjälp, Nödstartsknapp. 30

33 Personterrängbil 4, splitterskyddad Konstruktion och funktion OBS Hjälpstart får inte göras på fordon med helt urladdat batteri. Batterierna måste då laddas eller bytas ut. OBS Ta bort batterierna från fordonet vid laddning. Se under Handhavande avsnitt Start med hjälpstartkabel. Hjälpstartkabel M finns bland fordonets tillbehör. OBS Endast fordon med 24 V batterispänning får anslutas till hylstaget. Risk för egendomsskada. Anm Fordonet kan även startas med vanliga startkablar, se MB Geländewagen instruktionsbok, avsnitt Starthjälp. Startkablar M finns bland fordonets tillbehör. Intag 230 V (motorvärmare) Ett intag 230 V för motorvärmare sitter på främre stötfångarens vänstra sida, se bild 19. På vissa fordon är motorvärmarintaget placerad till vänster i motorutrymmet, bild _126 Bild 19. Intag för motorvärmare, på stötfångare 31

34 Konstruktion och funktion Personterrängbil 4, splitterskyddad 1887_019 Uttag Bild 20. Intag för motorvärmare, i motorutrymme Två 2-poliga uttag, 12 V respektive 24 V (max 15 A) för t ex handlampa, sitter på instrumentpanelen, se MB Geländewagen instruktionsbok, avsnitt Eluttag. Ett 24 V uttag (max 40 A) är placerat på elcentralen mellan framstolarna, vänt framåt. Där finns även fordonets diagnosuttag. Uttag 24 V Diagnosuttag Bild 21. Uttag på elcentral 32

35 Personterrängbil 4, splitterskyddad Konstruktion och funktion Uttag för tillkoppling av släpfordon På dragbalken bak sitter två uttag för strömförsörjning av ett släpfordons belysning. Ett 24 V 12-poligt uttag för militära släpfordon och ett 12 V 7-poligt för andra släpfordon. 12-poligt uttag 24 V 7-poligt uttag 12 V Bild 22. Uttag för strömförsörjning av släpfordon Belysningsanordningar på tak På belysningsrampen sitter belysningsanordningar enligt bild 23. Flaggbelysningen kan vridas ut från fordonet och användas som arbetsstrålkastare Extrastrålkastare, två st 2. Hållare för roterande varningslyktor, två st 3. Kontaktdon 4. Kopplingslåda 5. Flaggbelysning 6. Sidostrålkastare, två st 2115_013 Bild 23. Belysningsanordningar på tak 33

36 Konstruktion och funktion Personterrängbil 4, splitterskyddad Skyddsgaller Bilen har skyddsgaller över de flesta utvändiga belysningsanordningar. Mörkerbelysning Framtill Framtill består mörkerbelysningen av två mörkläggningslyktor. Bild 24. Mörkläggningslyktor framtill Baktill Baktill består mörkerbelysningen av en lykta med mörkläggningsbromsljus. Mörkläggningsbakljus är inbyggt i kombinationsbaklyktorna. Bild 25. Lykta med mörkläggningsbromsljus, baktill OBS Mörkerbelysning får bara användas under mörkerbelysningsförhållande vid militär insats. Se SäkITrafik. 34

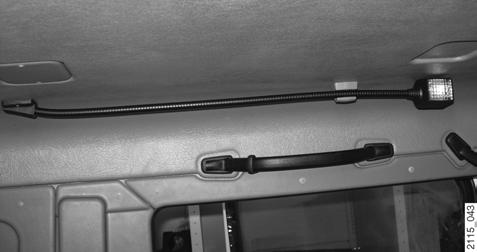

37 Personterrängbil 4, splitterskyddad Konstruktion och funktion Läslampa i tak Förutom läslampan framför passagerarstolen, sitter läslampor i taket ovanför respektive passagerarstol baktill. För manövrering, se MB Geländewagen instruktionsbok, avsnitt Läslampa. Utryckningsfordon Bild 26. Läslampa i tak Fordonen är förberedda för att kunna kompletteras med siren, roterande varningslyktor och blå blixtljus. Denna utrustning finns i sats M , MP UTR GW270 SPS /S. Siren och sirenförstärkare Fordonen är utrustade sirenförstärkare placerad i tillbehörsfacket under förarstolen, och en hålbild framtill på belysningsrampen för fastsättning av en siren. Sirenen aktiveras av en strömställare på instrumentpanelen, se avsnitt Strömställare påbyggd utrustning. Blixtljus Fordonen är utrustade med uttag 12 V för fyra blixtljus. Vid ditsättning ska blixtljusens magnetfötter placeras på den skyddstejp som ska underlätta fastsättningen. Blixtljusen tänds med samma strömställare som sirenen. OBS Uttagen får inte användas för anslutning av t ex handlampa. 35

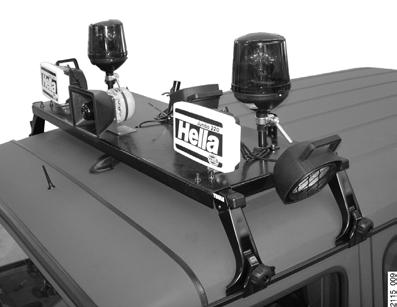

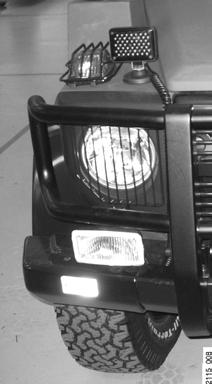

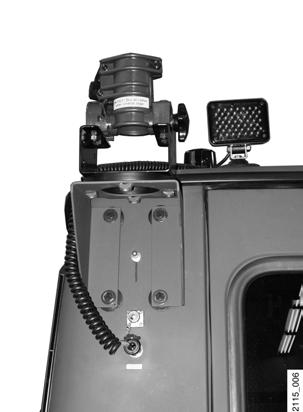

38 Konstruktion och funktion Personterrängbil 4, splitterskyddad Blixtljus Uttag 12 V Bild 27. Exempel på placering av blixtljus framtill Blixtljus Uttag 12 V Bild 28. Exempel på placering av blixtljus baktill 36

39 Personterrängbil 4, splitterskyddad Konstruktion och funktion Siren Roterande varningslyktor Bild 29. Siren och blå roterande varningslyktor 37

40 CD CDC AM RDS FM PTY Konstruktion och funktion Personterrängbil 4, splitterskyddad Instrumentpanel Anm Instrumentpanelens instrument, strömställare och kontrollampor beskrivs i MB Geländewagen instruktionsbok, avsnitt Cockpit. Strömställare påbyggd utrustning Strömställare för påbyggd utrustning sitter på instrumentpanelen, till höger om ratten och på elcentralen. Anm Strömställarna kan ha alternativa placeringar på instrumentpanelen sc 12V _ Strömställare siren, roterande varningslykta och blixtljus 2. Anslutning antenn satelittelefon (gäller vissa fordon) 3. Strömställare eluppvärmd frontruta och backspeglar 4. Strömställare dimljus fram 5. Strömställare extrastrålkastare 6. Strömställare sidostrålkastare 7. Strömställare flaggbelysning Bild 30. Strömställare påbyggd utrustning 38

41 Personterrängbil 4, splitterskyddad Konstruktion och funktion 1. Strömställare siren, roterande varningslykta och blixtljus Vissa fordon är utrustade med siren, roterande varningslykta och blixtljus. När strömställaren vrids åt vänster aktiveras sirenen, varningslyktan och blixtljuset tänds. När strömställaren vrids åt höger tänds endast varningslyktan och blixtljuset. 3. Strömställare eluppvärmd frontruta och backspeglar Anm Eluppvärmningen av frontrutan drar mycket ström. Koppla därför ifrån uppvärmningen så snart som rutan är isfri. När strömställarens övre del trycks in startar frontrutans och backspeglarnas uppvärmning. Indikeringslampan i strömställaren tänds. Tryck in strömställaren nedre del för att koppla ifrån uppvärmningen. Anm Frontrutans och backspeglarnas uppvärmning kopplas automatiskt ifrån efter 15 min. 4. Strömställare dimljus fram När strömställaren trycks ner tänds dimljusen framtill. 5. Strömställare extrastrålkastare När strömställaren trycks ner tänds extrastrålkastarna på belysningsrampen framtill. 6. Strömställare sidostrålkastare När strömställaren trycks ner tänds sidostrålkastarna på belysningsrampen. 7. Strömställare flaggbelysning När strömställaren trycks ner tänds flaggbelysningen på belysningsrampen. 39

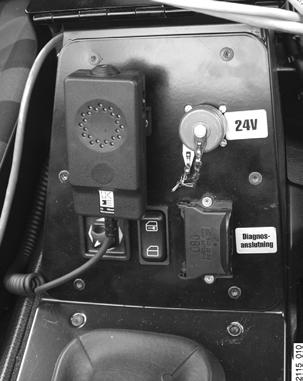

42 Konstruktion och funktion Personterrängbil 4, splitterskyddad Strömställare på elcentral Reglage justering backspeglar 2. Strömställare centrallås Bild 31. Strömställare på elcentral 1. Reglage justering backspeglar Reglaget för justering av backspeglar består av en kombinerad strömställare (för val av spegel) och spak (för val av justeringsriktning). 2. Strömställare centrallås När övre delen av strömställaren trycks in låses samtliga dörrar. När nedre delen av strömställaren trycks in öppnas centrallåset. 40

43 Personterrängbil 4, splitterskyddad Konstruktion och funktion Sambandsutrustning Bilen är förberedd för installation av sambandsutrustning bestående av en eller två Ra 180. Bilen är också förberedd för installation av en eller två Ra 910. Anm Två antenner för Ra 180 placeras dels i ett fäste på högra framskärmen och dels i ett fäste baktill på vänster sida. Termoskrivare MP 400 När termoskrivaren tillförs, förs den ned i en hållare som är placerad framför passagerarstolen. Skrivaren ansluts automatiskt till strömförsörjning när den förts ned i hållaren. Dart När Darten tillförs, sätt den fast i ett vridbart fäste mellan framstolarna. Anslutningsboxar, förstärkare och hållare för handmik Två anslutningsboxar, två förstärkare och två alternativa hållare för två handmikar sitter mellan framstolarna. 41

44 Konstruktion och funktion Personterrängbil 4, splitterskyddad Dart Termoskrivare Förstärkare, radio 1 Förstärkare, radio 2 Hållare för handmik Alt. hållare för handmik 1887_040 Anslutningsbox, radio 1 Anslutningsbox, radio 2 Bild 32. Placering av sambandsutrustning, framtill 42

45 Personterrängbil 4, splitterskyddad Konstruktion och funktion Radiostativ Baktill sitter ett radiostativ som är förberedd med två Fästram 42/48 för installation av två Fordonsenhet 480 och två radioapparater. Installerade radioapparater avsäkras av en säkring i elcentralen, se avsnitt Säkringar och reläer. För att skydda radioapparaterna inkl kabelanslutningar, sitter en skyddsplåt på radiostativet. Skyddsplåten sitter fast med fyra skruvar. En väska för sambandsutrustningens publikationer är placerad i anslutning till radiostativet baktill. I anslutning till radiostativet sitter två högtalare för respektive installerad radio. Högtalare Skyddsplåt Väska Fästram, radio 1 Fästram, radio 2 Bild 33. Radiostativ etc För inkoppling av två Ra 180 finns åtta kablar med anslutningsdon vid radiostativet. Dessa ska placeras innanför skyddsplåten när ingen radio är ansluten, så att inte kablar eller anslutningsdon skadas. Anm Dessutom finns två kablar med anslutningsdon, för Ra 910 vid radiostativet. 43

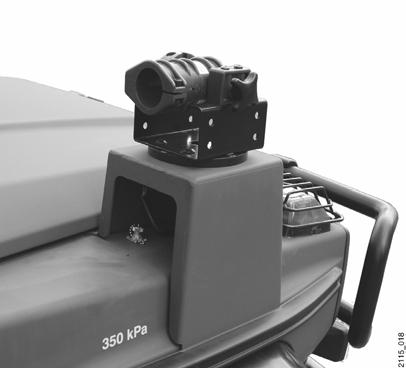

46 Konstruktion och funktion Personterrängbil 4, splitterskyddad Antenner Fordonet har antenner och antennfästen enligt bild 34 och bild 36. OBS När antennen för Ra 180 framtill fälls ner, ska antennen spärras i läge 45º och sättas fast i sprötfästet, placerat i taklinan på höger sida, bild 35. Antennen ska också ligga innanför avvisaren på belysningsrampen. Anm Vissa fordon har dubbla antennuttag både fram- och baktill. Antennuttag Antennfäste Bild 34. Antennfäste framtill 44

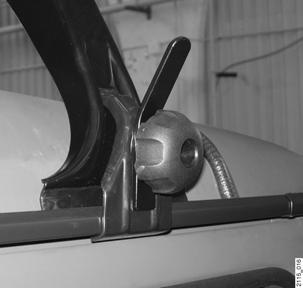

47 Personterrängbil 4, splitterskyddad Konstruktion och funktion Bild 35. Avvisare och sprötfäste för främre antenn OBS När antennen för Ra 180 baktill, fälls ner ska antennen spärras i läge 45º så att antennsprötet spänner i ett sprötfäste, placerat baktill på belysningsrampens vänstra sida. Antennfäste Jordningspunkt Antennuttag Sprötfäste Bild 36. Antennfäste baktill och sprötfäste 45

48 Konstruktion och funktion Personterrängbil 4, splitterskyddad GPS-antenn är placerad på vänster framskärm. Anm Vissa fordon har dessutom antenn för satelittelefon, placerad intill GPS-antennen. GPS Satelittelefon 21 15_ 127 Bild 37. Antenner på vänster framskärm 46

49 Personterrängbil 4, splitterskyddad Konstruktion och funktion GPS-utrustning GPS-utrustningen består av: en hållare för GPS-navigator en GPS-navigator strömförsörjningskabel anslutningskabel till PC, samtidigt som extern antenn är inkopplad antennkabel och antenn på vänstra framskärmen. Installerad GPS avsäkras av en säkring i elcentralen, se avsnitt Säkringar och reläer. GPS-navigator Antennkabel 1887_032 Strömförsörjningskabel Hållare för GPS-navigator Bild 38. GPS-navigator 47

50 Konstruktion och funktion Personterrängbil 4, splitterskyddad Kommunikationssystem Med kommunikationssystemet kan kommunikation ske med personer utanför fordonet utan att öppna fordonets dörrar. I kupen finns en mikrofon, placerad på en hållare på elcentralen framtill Talknapp 2. Volymkontroll för yttre högtalare 2115_ Omkopplare 4. Invändig mikrofon Bild 39. Mikrofon i hållare på elcentralen Tal Kontrollera att omkopplaren 3 bild 39, står i utgångsläge, nedåt. Tryck in talknappen 1 och tala i den invändiga mikrofonen 4. Ljudåtergivning sker över den yttre högtalaren. Inkoppling av yttre mikrofon Ställ omkopplaren 3 i övre läge. Den yttre mikrofonen är nu inkopplad. Ljud från omgivningen kan nu höras i högtalaren i hytten. För att tala, tryck in talknappen 1. Den yttre mikrofonen är frånkopplad så länge som talknappen hålls intryckt. Ljudåtergivning sker över den yttre högtalaren. Urkoppling av yttre mikrofon Ställ omkopplaren 3 i utgångsläge, nedåt. 48

51 Personterrängbil 4, splitterskyddad Konstruktion och funktion Kraftöverföringssystem Fordonet har permanent fyrhjulsdrift, med in- och urkopplingsbara differentialspärrar enligt MB Geländewagen instruktionsbok, avsnitt Differentialspärrar. Växellåda Fordonet har automatväxellåda med möjlighet att göra egna växlingsval, se MB Geländewagen instruktionsbok, avsnitt Automatväxellåda och fördelningsväxellåda med hög- och lågväxel samt neutralläge, se MB Geländewagen instruktionsbok, avsnitt Fördelningsväxellåda. Bromssystem Fordonet har färdbroms och parkeringsbroms, bestående av skivbromsar framtill och trumbromsar baktill. Bromsbeläggen har en slitagevarnare, se MB Geländewagen instruktionsbok, avsnitt Kombiinstrument och avsnitt Vad gör jag om.../ Lampor på kombiinstrumentet. Fordonet är utrustat med låsningsfria bromsar (ABS), se MB Geländewagen instruktionsbok, avsnitt ABS. Ram, fjädring och hjul Hjul Hjulens fälgar är försedda med en nödkörningsring som tar upp viss del av sprängverkan. Ringen gör också att bilen kan köras fast hjulet är punkterat. Fälg med nödkörningsring är märkt med leverantörens dekal, placerad på fälgens insida vid ventilen. Dekal Bild 40. Fälg med nödkörningsring, schematisk bild 49

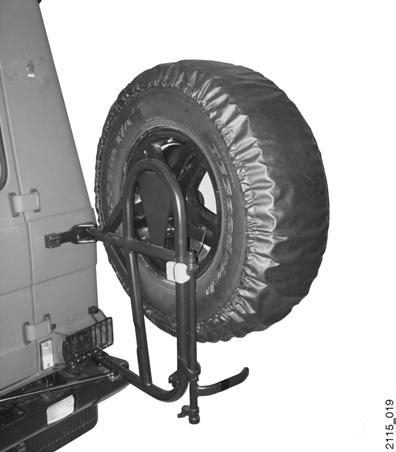

52 Konstruktion och funktion Personterrängbil 4, splitterskyddad Reservhjul Reservhjulet sitter fast på en utsvängbar hållare, utanför högra bakdörren. Reservhjulshållaren sitter normalt fastlåst mot fordonet, och svängs ut när högra bakdörren ska öppnas. Lyft låshaken och för låshandtaget uppåt för att frigöra reservhjulshållaren. Reservhjulet är låst med en kodad låsmutter, som endast kan tas bort med en specialhylsa som medföljer fordonet. Reservhjulet har ett kapell som skydd. Låshandtag Bild 41. Reservhjulshållaren utsvängd 50

53 Personterrängbil 4, splitterskyddad Konstruktion och funktion Värmesystem och klimatanläggning För fordonets värmesystem och klimatanläggning, se MB Geländewagen instruktionsbok, avsnitt Värmesystem och klimatanläggning. Dieseldriven extravärmare Fordonet är försett med en dieseldriven extravärmare, som snabbt kan värma upp kupén vid varmkörning av motorn, se MB Geländewagen instruktionsbok avsnitt Extravärmarsystem. Värmaren kan alltid vara tillslagen, den kopplas automatiskt in/ur beroende på kylvätskans temperatur och yttertemperaturen. Anm Indikeringslampan för extravärmare lyser när värmaren är avstängd. Värmaren har även en funktion för parkeringsvärme, se MB Geländewagen instruktionsbok, avsnitt Parkeringsvärmare. 51

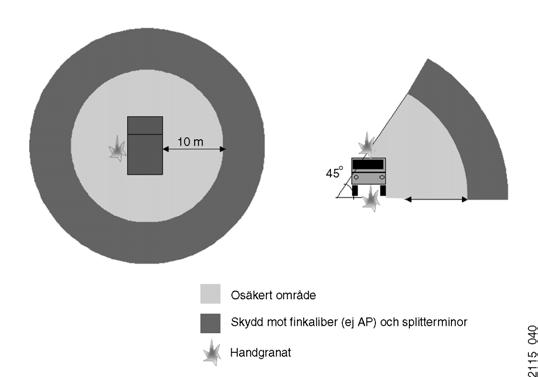

54 Konstruktion och funktion Personterrängbil 4, splitterskyddad Kaross Splitterskydd Fordonet har pansarglasrutor och skyddande plåtar runtom enligt bild _005 Bild 42. Splitterskydd Fordonet har skyddsnivå enligt bild 43. Bild 43. Skyddsnivå 52

55 Personterrängbil 4, splitterskyddad Konstruktion och funktion Dörrar För manövrering av sidodörrar, se MB Geländewagen instruktionsbok, avsnitt Öppna. På dörrarnas karmar sitter röda reflexer. De bakre passagardörrarna har nätfickor på insidan. För manövrering av bakdörrar, se under Handhavande, avsnitt Bakdörr. Förarutrymme Krockkudde (Airbag) Fordonet har krockkudde på förarsidan, se MB Geländewagen instruktionsbok, avsnitt Säkerhetssystem, Krockkuddssystem. Stolar Framstolarna är försedda med trepunktbälten och har justeringsmöjligheter, se MB Geländewagen instruktionsbok, avsnitt Säten. Stolarna har dessutom sätesvärmare. OBS Kör endast med inmonterade nackstöd. Ställ in nackstödet så att bakhuvudet får stöd ungefär i ögonhöjd. Fästen för Ak5 Två fästen för Ak5 sitter på de främre sidodörrarnas insidor, bild 44. VARNING Kontrollera att remmen till Ak5-fästet är påsatt och låst med låsnålen, även om inte vapen förvaras i fästet. Risk för personskada. 53

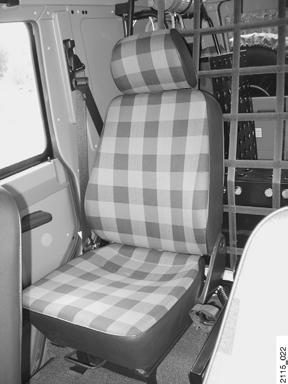

56 Konstruktion och funktion Personterrängbil 4, splitterskyddad 1887_002 Bild 44. Fäste för Ak5 på de främre sidodörrarnas insidor Bakre utrymme Stolar De två stolarna för de bakre passagerarna är försedda med trepunktbälten och har justeringsmöjligheter. OBS Kör endast med inmonterade nackstöd. Ställ in nackstödet så att bakhuvudet får stöd ungefär i ögonhöjd. 54 Bild 45. Bakre passagerarstol

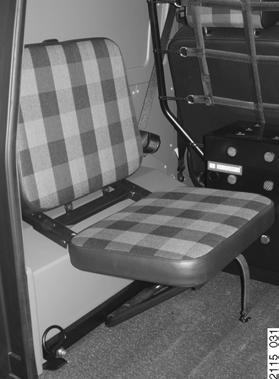

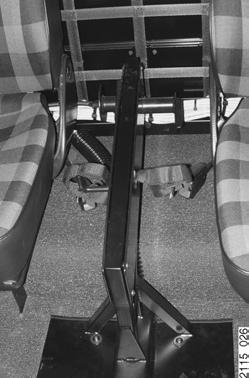

57 Personterrängbil 4, splitterskyddad Konstruktion och funktion Fästen för Ak5 Två fästen för Ak5 sitter mellan stolarna, se bild 46. VARNING Kontrollera att remmen till Ak5-fästet är påsatt och låst med låsnålen, även om inte vapen förvaras i fästet. Risk för personskada. Bild 46. Ak5 fästen mellan bakstolar Lastförskjutningsnät och lastsäkringsöglor Ett lastförskjutningsnät bild 47, är placerat bakom de bakre passagerarstolarna. Nätet är fastsatt mot en ram med ett antal gummiringar. 55

58 Konstruktion och funktion Personterrängbil 4, splitterskyddad Gummiring Bild 47. Lastförskjutningsnät Vid golvet finns fyra lastsäkringsöglor för förankring av last med spännband eller nät, se MB Geländewagen instruktionsbok, avsnitt Lastning. Varje ögla är dimensionerad för 500 kg. 1887_004 Bild 48. Lastsäkringsögla VARNING Kontrollera att all utrustning inuti fordonet är ordentligt lastsäkrad före körning. Detta gäller speciellt att eventuell utrustning i lastutrymmet är ordentligt fastsatt och att inte utrymningsvägen är blockerad, innan körning påbörjas. Risk för personskada. 56

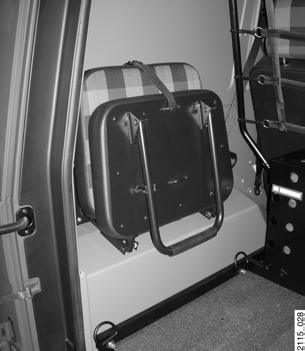

59 Personterrängbil 4, splitterskyddad Konstruktion och funktion Utrymningsväg genom bakdörr Om sidodörrarna blockeras ska bakdörren användas som utrymningsväg. Genom att lossa nätets gummiringar från ramen och ta bort nätet/alt skära sönder nätet, kan utrymning ske genom bakdörren. Sittplats i lastutrymme En sittplats bestående av en fällbar stol, finns i lastutrymmet. I uppfällt läge ska stolen spännas fast med en rem. VARNING Sittplatsen i lastutrymmet får inte användas under körning. Risk för allvarlig personskada vid dikeskörning, krock etc. Rem Bild 49. Stol i lastutrymme 57

60 Konstruktion och funktion Personterrängbil 4, splitterskyddad Gummimattor Bilens golv är försett med gummimattor. Utvändigt Bild 50. Gummimattor En hållare för förbandstecken är placerad framtill på stötfångaren. På stötfångaren sitter också två vita reflexer. Hållare för förbandstecken Reflex Bild 51. Framtill 58

61 Personterrängbil 4, splitterskyddad Konstruktion och funktion Två röda reflexer är placerade baktill och på vänstra sidan finns en hållare för förbandstecken. Anslutning för torrluft Hållare för förbandstecken Dekal för brandsläckare Reflex Backspeglar Bild 52. Baktill På högra sidan sitter en extra närsiktsspegel. Bild 53. Närsiktsspegel 59

62 Konstruktion och funktion Personterrängbil 4, splitterskyddad Belysningsramp På taket finns en belysningsramp bestående av två takbågar, som sitter fast till fordonet med fyra snabbfästen. Alla kablar, för den elektriska utrustningen på belysningsrampen, är samlade i ett och samma kontaktdon. Detta underlättar vid t ex tillsyn då hela belysningsrampen kan tas ned. Kontaktdon Torrluftsanslutning Bild 54. Belysningsramp Baktill finns en torrluftsanslutning för anslutning av torrluftsanläggning vid uppställning av fordonet. Se bild 52. Anslutning till dynamisk avfuktningsanläggning bör alltid ske om tillgång till sådan finns, då fordonet inte ska användas inom de närmaste 4-6 timmarna. Lastsäkringsöglor Två lastsäkringsöglor är placerade på vardera sidan för lastsäkring av fordonet vid transport. 1887_ _122 Bild 55. Lastsäkringsöglor för transport 60

63 Personterrängbil 4, splitterskyddad Konstruktion och funktion Utrustning Draganordning Baktill sitter en dragbalk och en triplexkoppling, med kula 50 mm, kula 60 mm och dragbygel. För släpvagnskörning, se MB Geländewagen instruktionsbok, avsnitt Släpvagnskörning. OBS Triplexkopplingen får inte användas för t ex bärgning av havererat fordon. Kopplingen är endast avsett för drag av släpfordon. Tillbehör Bild 56. Triplexkoppling Tillbehör som ingår i fordonet, och dess placering framgår av tillbehörslistan. Tillbehörslåda Det finns en tillbehörslåda i lastutrymmet bild 57. Lådan har ett lock som är låsbart med två excenterlås. 61

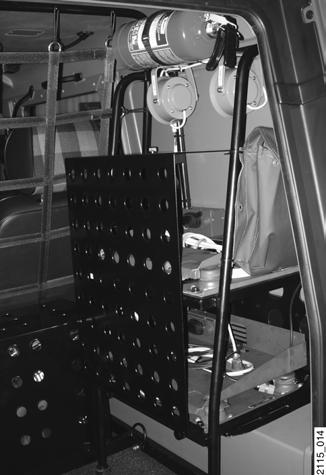

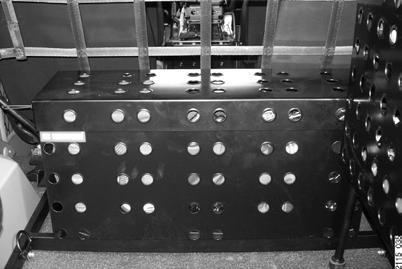

64 Konstruktion och funktion Personterrängbil 4, splitterskyddad Brandsläckare Bild 57. Tillbehörslåda En 2 kg pulversläckare sitter i en hållare under förarstolen. 1887_012 Bild 58. Brandsläckare under förarstol En 2 kg pulversläckare sitter i en hållare ovanför radiostativet i lastutrymmet. En dekal på vänstra dörrens utsida visar att där finns en brandsläckare. 62

65 Personterrängbil 4, splitterskyddad Konstruktion och funktion Bild 59. Brandsläckare i lastutrymmet 63

66 Konstruktion och funktion Personterrängbil 4, splitterskyddad 64

67 Personterrängbil 4, splitterskyddad Handhavande Handhavande Lastning inuti fordonet Lastsäkring Se MB Geländewagen instruktionsbok, avsnitt Lastning. Lasten bör fördelas på hela lastutrymmets golv. VARNING Kontrollera att all utrustning inuti fordonet är ordentligt lastsäkrad före körning. Detta gäller speciellt att eventuell utrustning i lastutrymmet är ordentligt fastsatt och att inte utrymningsvägen är blockerad, innan körning påbörjas. Risk för personskada. 65

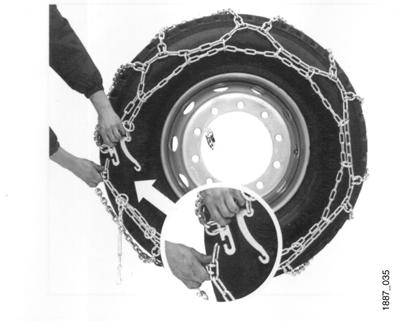

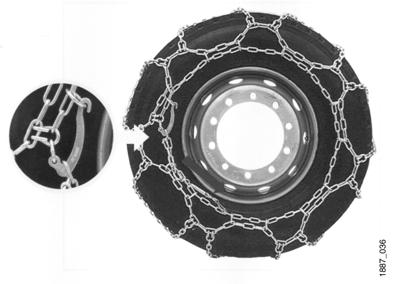

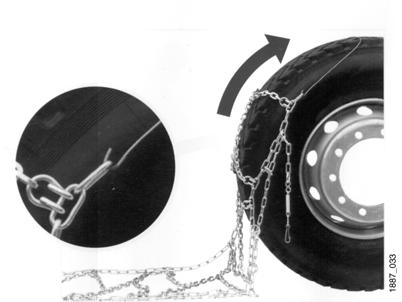

68 Handhavande Personterrängbil 4, splitterskyddad Slirskydd Ditsättning, med pådragsvajer 1. Bred ut och centrera slirskyddet framför eller bakom hjulet. Placera spännarmen, spännfjädern och spännkättingen på utsidan. 2. Lägg pådragsvajern snett över halva däcket, så att vajern hakar fast i däckmönstret. 3. Sätt fast vajerns krokar i kättingen. Bild 60. Placering av slirskydd vid ditsättning 4. Kör fordonet långsamt ett hjulvarv, så att slirskyddet dras på hjulet. 5. Ta bort pådragsvajern. 6. Rätta till slirskyddet på däcket. Bild 61. Borttagning av pådragsvajer 66

69 Personterrängbil 4, splitterskyddad Handhavande 7. Koppla ihop den inre sidokättingen och därefter den yttre. OBS Kontrollera att kättingarna, i vilka hakarna är fästa, ej är vridna. Bild 62. Låsning av sidokättingar 8. Sträck upp spännkättingen på hjulets framsida. Trä spännarmen i nästa åtkomliga länk i spännkättingen, och fäst den i ringen. Fäst den lösa änden av spännkättingen i sidokättingen med hjälp av spännfjädern. OBS Kontrollera att kedjorna har centrerat på hjulet och de är rätt spända, efter ca 100 m. Bild 63. Låsning av spännkätting 67

70 Handhavande Personterrängbil 4, splitterskyddad Borttagning 1. Lossa spännfjädern. 2. Öppna spännarmen. 3. Lossa spännkättingen. 4. Öppna sidohakarna, börja på hjulets utsida. 5. Ta bort slirskyddet från hjulet. Start med hjälpstartkabel OBS Hjälpstart får inte göras på fordon med helt urladdat batteri. Batterierna måste då laddas eller bytas ut. OBS Endast fordon med 24 V batterispänning får anslutas till hylstaget. Risk för egendomsskada. Se även MB Geländewagen instruktionsbok, avsnitt Starthjälp med starthjälpsuttag. 1. Koppla ifrån alla strömförbrukare och ställ startnyckeln i frånläge. 2. Låt det strömmatande fordonet gå med tomgångsvarvtal. 3. Anslut hjälpstartkabel M mellan fordonens uttag. Vänta om möjligt någon minut. 4. Starta motorn på vanligt sätt. 5. Låt de sammankopplade fordonen gå på tomgång i 10 minuter, för att elsystemets ingående komponenter ska stabiliseras. 6. Ta bort hjälpstartkabeln mellan fordonen. Anm Om 12 V batteriet är urladdat, kan nödstart genomföras, se MB Geländewagen instruktionsbok, avsnitt Starthjälp, Nödstartsknapp. 68

71 Personterrängbil 4, splitterskyddad Handhavande Anm Fordonet kan även startas med vanliga startkablar M , se MB Geländewagen instruktionsbok, avsnitt Starthjälp. Bogsering Anm Iaktta säkerhetsanvisningarna under Säkerhetsföreskrifter, avsnitt Bogsering. Följ anvisningarna i MB Geländewagen instruktionsbok, avsnitt Bogsera. Använd befintliga bogserfästen och dragkrok vid tillkoppling av bogserstroppen, som ingår i fordonets tillbehör. OBS Förvara bogserstroppen i tillbehörslådan, så att den inte utsätts för väta, etc. Bakdörr Öppning utifrån 1. Öppna vänstra dörren med handtaget. 2. Lyft låshaken, för låshandtaget uppåt för att frigöra reservhjulshållaren och vik ut hållaren. 3. Öppna högra dörren genom att dra spaken på dörrens insida i pilens riktning, enligt bild _125 Bild 64. Öppning av höger bakdörr 69

72 Handhavande Personterrängbil 4, splitterskyddad Körning med fälgar med nödkörningsring OBS Vid körning med fälgar med nödkörningsringar, sänk inte lufttrycket i däcken för att t ex förbättra väggreppet på is. Skador på nödkörningssystemet kan uppstå. OBS Vid kraftig tryckförlust i ett hjul, byt ut hjulet mot reservhjulet för att på så sätt undvika skador på nödkörningsringen. Körning med punkterat hjul VARNING Fordonets köregenskaper försämras vid körning med punkterat hjul. Detta märks framför allt i kurvor, vid bromsning eller under kraftig acceleration. Kör inte fortare än 50 km/h och inte längre sträcka än 20 km. Risk för egendoms- och personskada. Efter körning med punkterat hjul ska det bytas. Det punkterade hjulet ska kontrolleras enligt tillverkarens förskrifter. 70

73 Personterrängbil 4, splitterskyddad Handhavande Sambandsutrustning Anm Montering av sambandsutrustningen i bilen finns inte i denna instruktionsbok. VARNING Kontrollera att sambandsutrustningen är riktigt fastmonterad. Risk för person- och egendomsskada vid vältning av fordonet under körning. Anm För handhavande av de olika enheterna för sambandet hänvisas till respektive enhets instruktionsbok. Instruktionsböckerna ligger i väskan vid radiostativet. 71

74 Handhavande Personterrängbil 4, splitterskyddad GPS-utrustning Anm För handhavande av GPS-navigatorn hänvisas till dess instruktionsbok. Ditsättning GPS-navigator 1. Ta bort GPS-hållaren från fästet. 2. Anslut donet från bilens strömförsörjningskabel till navigatorn. 3. Sätt fast hållaren på bilens fäste 4. Anslut donet från bilens antennkabel till navigatorn. GPS-navigator Antennkabel 1887_032 Strömförsörjningskabel Hållare för GPS-navigator Bild 65. Fastsättning av GPS-navigator 72

75 Personterrängbil 4, splitterskyddad Vård Vård Personterrängbilens tillsyn indelas i daglig tillsyn, särskild tillsyn och grundtillsyn. Daglig tillsyn görs utan särskild order före, under och efter körning. Särskild tillsyn görs enligt de km- eller kalendertidsbundna intervaller som anges för särskild tillsyn. Grundtillsyn utförs på fordon i bruk i regel en gång per år av utbildad personal. Smörjning är en del av tillsynsåtgärderna och ingår i särskild tillsyn och grundtillsyn. Smörjning utförs enligt smörjschemats intervaller, som är årsbundna alt körsträckebundna. Daglig tillsyn Anm Iaktta säkerhetsanvisningarna under Säkerhetsföreskrifter, avsnitt Vård. Före körning Läckor Kontrollera under fordonet, innan det flyttas, att: inte kylvätska eller olja läckt från motor eller att olja läckt från växellåda, axelväxlar etc. Hjul, slirskydd Kontrollera att: hjulen inte är skadade och ser ut att ha rätt lufttryck hjulmuttrarna sitter på plats pålagda slirskydd är rätt spända och centrerade på hjulen. Belysning, körvisare, bromsljus, ljudsignal Kontrollera att: parkerljus, varselljus, sidomarkerljus, bakljus, hel- och halvljus fungerar körvisare fungerar rattens signalhorn fungerar. Kör bilen och provbromsa. Kontrollera att bromsar och bromsljus fungerar. 73

76 Vård Personterrängbil 4, splitterskyddad Rutor, speglar OBS Isskrapa får inte användas på rutornas insidor. Kontrollera att: rutorna är rena och fria från snö och is vindrutetorkare och spolare fungerar backspeglarna är rätt inställda. Instrument, kontrollampor Kontrollera att: alla varningslampor slocknar när motorn startat och att inga lampor tänds när bromsarna ansätts. Utrustning, tillbehör Kontrollera att: lös utrustning och tillbehör är placerade i tillbehörslådan och transporthållare utrustning baktill är väl surrat brandsläckarna är fastsatta med remmarna reservhjulshållaren är låst mot dörren. Sambandsutrustning Kontrollera att: eventuell termoskrivare sitter fast i hållaren eventuell Dart är säkrad på hållaren eventuell Ra 180 är ordentligt fastsatt på fästramen och att radiostativet skydd är ditsatt eventuella antenner för Ra 180 sitter fast sambandssystemet är driftsatt och att anbefallda kanaler är inställda. 74

77 Personterrängbil 4, splitterskyddad Vård Vintertid kontrollera att inte snö och is samlats på belysningsrampen. Sopa rent innan körningen påbörjas. Medför körkort, förarbevis och körorder. Före terrängkörning Kontrollera oljenivån, se MB Geländewagen instruktionsbok, avsnitt Motoroljenivå och avsnitt Smörjning punkt 10. Under körning och uppehåll Instrument, kontrollampor Kontrollera: fortlöpande under körning att inte någon varningslampa lyser. Belysning Kontrollera att: belysningen fungerar. Hjul, slirskydd Kontrollera att: hjulen inte är skadade och ser ut att ha rätt lufttryck pålagda slirskydd är rätt spända och centrerade på hjulen. Last, personal, utrustning Kontrollera: vid uppehåll att eventuell last är säkrad att de kontroller och andra åtgärder som körningen gett anledning till utförs att bilbälte används. 75

78 Vård Personterrängbil 4, splitterskyddad Efter körning Iakttagelser som gjorts under körning, t ex funktionsstörning, åtgärdas och / eller rapporteras. Kraftöverföring, bromsar, styrning, hjul Kontrollera att: inga skador uppstått på utsatta ställen på bromsledningar, styrstag, styrlänk, fälgar och däck hjulen är oskadade och ser ut att han rätt lufttryck om lufttrycket är för lågt, fyll på luft och kontrollera att ventilerna tätar alla ventiler är försedda med ventilhattar färdbroms och parkerbroms fungerar samt att inte någon varningslampa tänds då bromsarna ansätts. Kaross, hytt, tillbehör Tvätta, vid behov, fordonet med högtryckstvätt, se MB Geländewagen instruktionsbok, avsnitt Utvändig skötsel av bilen. Kontrollera att: inga skador uppstått på utsatta ställen hytten städas och vädras verktyg som använts rengörs. Brandsläckare Kontrollera att brandsläckarna är hela, rena och plomberade. Belysning, körvisare, stoppljus, reflektorer, rutor, speglar OBS De splitterskyddade rutorna ska rengöras med Isopropyl-alkohol alternativt absolut rent tvålvatten, och mjuka trasor. Kontrollera att: lyktglas, reflektorer, rutor och speglar rengörs och att inga skador förekommer. 76

79 Personterrängbil 4, splitterskyddad Vård Extravärmare Kontrollera att: eventuell använd extravärmare har stoppat efter avkylningsfasen. Huvudströmställare Kontrollera att: alla strömförbrukare är frånkopplade innan fordonet lämnas startnyckeln tas ur och huvudströmställaren ställs i vågrätt läge, frånläge. Rapportera fel och brister Anteckna fel på blanketten Felrapport i kontrollboken och anmäl till ansvarigt befäl, fel och skador som inte kan avhjälpas. Kontrollbok För in uppgifter som berör kontrollboken. Efter terrängkörning Fördelningsväxellåda Kontrollera att: fördelningsväxellådan står i växlingsområde HIGH. Bilen undertill Kontrollera att: inga grenar eller motsvarande fastnat under bilen inga stenar fastnat i däckprofilerna. Rengör speciellt kylarpaketet undertill, hjul, hjulhus och underrede. Om bilen körts i sand, lera, vatten eller motsvarande kontrollera avseeende skador och rengör bromskivor, bromsbelägg, spindelleder samt fälgar in- och utvändigt. Smörjning Utför åtgärder enligt smörjschema, kolumn daglig tillsyn. 77

80 Vård Personterrängbil 4, splitterskyddad Vid tankning Bränsletank, mätare Kontrollera bränslemätarens utslag. För att minska kondens i tanken bör den fyllas på så snart tillfälle ges. Använd tratt med sil vid tankning från dunk. Torka upp eventuellt utspillt diesel i eller på fordonet med en trasa. Bränslepåfyllningsstosen sitter längs bak på höger sida, se MB Geländewagen instruktionsbok, avsnitt Tanka. OBS Vid internationella insatser då bränslekvaliten kan förmodas vara dålig, ska 2-taktsolja M alt M fyllas i bränsletanken. Fyll i 1 l olja/100 l bränsle, ca 1%. Motor, oljenivå Se MB Geländewagen instruktionsbok, avsnitt Motoroljenivå och avsnitt Smörjning punkt 10. Behållare för spolarvätska Kontrollera att: behållaren för spolarvätska är fylld. Fyll på spolarvätska vid behov, se MB Geländewagen instruktionsbok, avsnitt Vindrutespolare. Lufttryck i däck Kontrollera att: däckens lufttryck är rätt, se avsnitt Data alt ringtrycksmärkning. Kontrollbok Anteckna påfyllda smörj- och drivmedel. Rapportera fel och brister Anteckna fel på blanketten Felrapport i kontrollboken och anmäl till ansvarigt befäl, fel, brister och skador som inte kan avhjälpas. 78

81 Personterrängbil 4, splitterskyddad Vård Särskild tillsyn Anm Iaktta säkerhetsanvisningarna under Säkerhetsföreskrifter avsnitt Vård. Varje vecka (vid internationella insatser/vid dammiga förhållanden) Motor 1. Inlopps- och avgassystem Rengöring luftrenarinsats 1. Ta bort de tre muttrarna för hjälpstartanslutningen med kabelhållare och vik den åt sidan. 1887_015 Bild 66. Muttrar, hjälpstartanslutning 2. Gäller fordon med plastkåpa över motor. Ta bort de fyra skruvarna bild 67, och ta bort plastkåpan över motorn. 3. Ta bort insugsslangen för laddluft 2 bild 69, från luftrenarens överdel. 4. Ta bort luftrenarens överdel 3 genom att ta bort skruvarna 4, med den speciella ledhylsnyckeln, i vektygsväskan. 5. Ta bort luftrenarinsatsen Blås rent övre och undre luftrenarhuset. 7. Rengör luftrenarinsatsen genom att blåsa ren den med tryckluft. 8. Sätt dit luftrenarinsatsen. 9. Sätt dit luftrenarens överdel och dra fast skruvarna. 79

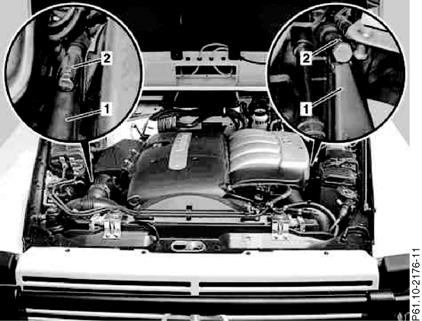

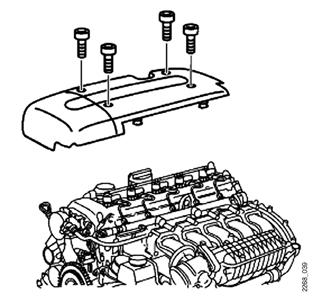

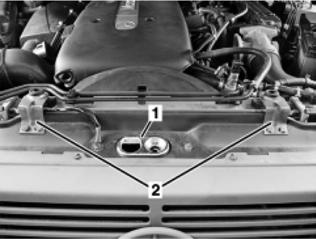

82 Vård Personterrängbil 4, splitterskyddad 10. Sätt dit insugsslangen för laddluft. 11. Gäller fordon med plastkåpa över motor. Sätt dit plastkåpan över motorn och dra fast de fyra skruvarna bild 67. Åtdragningsmoment 10 Nm. 12. Sätt dit hjälpstartanslutningen och dra fast de tre muttrarna. Bild 67. Plastkåpa över motor 13. Rengör dammtömningsventilen bild 68. Den är åtkomlig från undersidan av höger innerskärm, i framkant. 2115_120 Bild 68. Dammtömningsventil 80

83 Personterrängbil 4, splitterskyddad Vård 1. Insugsslang 2. Insugsslang för laddluft 3. Luftrenare, överdel 4. Skruv 5. Luftrenarinsats 6. Gummiring 7. Luftrenare, nederdel 8. Slangklamma Bild 69. Luftrenare Karosseri 2. Dörrar Kontroll av stängning/låsning Anm Utför kontrollen på samtliga sex dörrar. 81

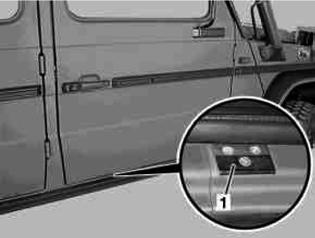

84 Vård Personterrängbil 4, splitterskyddad 1. Kontrollera att glidstyckena 1 bild 71 i dörrtröskeln, och glidstyckena 2 bild 72 i dörren, sitter fast. Dra fast skruvarna vid behov. 2. Placera ett papper över glidstycket i dörrtröskeln. Bild 70. Papper placerat över glidstycket i dörrtröskeln 3. Stäng dörren. 4. Dra papperet utåt med ett löst handgrepp. Papperet ska lossna med bara ett lätt motstånd. Justera vid behov, med brickor enligt avsnitt Justering. 5. Kontrollera dörrlåsens funktion. 82

85 Personterrängbil 4, splitterskyddad Vård Sidodörr Bakdörr Justering Bild 71. Glidstycken i dörrtröskel 1. Ta bort glidstycket 2 bild Justera in avståndet mellan dörr och glidstycke med brickor A Sätt tillbaka glidstycket och dra fast skruvarna. 3. Utför kontrollen med papperet och justera vid behov med flera brickor. Bild 72. Glidstycke i dörrens undersida 83

86 Vård Personterrängbil 4, splitterskyddad Var 1000 km/en gång per månad (vid internationella insatser/ dammiga förhållanden) Motor 3. Inlopps och avgassystem Byte luftrenarinsats 1. Ta bort de tre muttrarna för hjälpstartanslutningen med kabelhållare bild 66, och vik den åt sidan. 2. Gäller fordon med plastkåpa över motor. Ta bort de fyra skruvarna bild 67, och ta bort plastkåpan över motorn. 3. Ta bort insugsslangen för laddluft 2 bild 69, från luftrenarens överdel. 4. Kontrollera slangen och slangklämman avseende skador, byt vid behov 5. Ta bort luftrenarens överdel 3 genom att ta bort skruvarna 4, med den speciella ledhylsnyckeln, i vektygsväskan. 6. Ta bort luftrenarinsatsen Blås rent övre och undre luftrenarhuset. 8. Sätt dit den nya luftrenarinsatsen. 9. Kontrollera gummiringarna 6 vid ventilkåpan, avseende skador, byt vid behov. 10. Sätt dit luftrenarens överdel och dra fast skruvarna. 11. Sätt dit insugsslangen för laddluft. 12. Gäller fordon med plastkåpa över motor. Sätt dit plastkåpan över motorn och dra fast de fyra skruvarna bild 67. Åtdragningsmoment 10 Nm 13. Sätt dit hjälpstartanslutningen och dra fast de tre muttrarna. 14. Rengör dammtömningsventilen bild 68. Den är åtkomlig från undersidan av höger innerskärm, i framkant. 15. Återställ serviceindikeringen 1 bild 73, på filterhuset i motorutrymmet, genom att vrida ratten tillbaka till det vita fältet. 84

87 Personterrängbil 4, splitterskyddad Vård 1. Serviceindikering 2. Luftfilterhus 3. Dammtömningsventil Bild 73. Luftrenare Karosseri 4. Dörrar Anm Byt glidstyckena för samtliga sex dörrar. Byte av glidstycken i dörrtröskel och dörr 1. Ta bort skruvarna för glidstyckena 1 bild 71 i dörrtröskel, och 2 bild 72 i dörr, och ta bort glidstyckena. 2. Ta bort eventuella brickor under glidstycket i dörren. 3. Sätt dit nya glidstycken enligt nedan, och dra fast skruvarna. Främre sidodörr: - Glidstycke i dörrtröskel, A Glidstycke i dörr, A Bakre sidodörr: - Glidstycke i dörrtröskel, A Glidstycke i dörr, A Bakdörr: - Glidstycke i dörrtröskel, A Glidstycke i dörr, A Kontrollera dörrens stängning med ett papper enligt tillsynspunkt 2. Dörrar, avsnitt Kontroll av stängning/låsning. Justera vid behov enligt tillsynspunkt 2. Dörrar, avsnitt Justering. 85

88 Vård Personterrängbil 4, splitterskyddad Var 1000 km/en gång per månad Motor 5. Allmänt Starta motorn och kör den driftsvarm. Lyssna på motorn vid olika varvtal samt när den går på tomgång. Missljud såsom ventilslammer och knackningar får inte förekomma. Stoppa motorn. 6. Inlopps- och avgassystem Avgasrör, ljuddämpare, överladdningsaggregat: skador, fastsättning, läckning Kontrollera att: avgasrör och ljuddämpare är hela och sitter fast i sina upphängningar läckning inte förekommer vid packningar, skarvar och förbindningar anslutningar mellan överladdningsaggregat och inloppsrör är täta. skyddsplåten över överladdningsaggregat sitter fast. 7. Kylsystem Kylare, expansionskärl, lock, varningsdekal, slangar, rör, klammer: skador, läckning, läsbarhet Kontrollera att: locket på expansionskärlet är helt varningsdekalen för het kylvätska sitter på plats och är läsbar kylvätska inte läcker vid kylare, slangar, rör, förbindningar och förskruvningar slangar inte är spruckna, slitna eller har bränn- eller oljeskador klammer är hela och dragna. Värmeanordningar och ledningar Kontrollera att: värmeanordningarna, fläkten och reglagen fungerar. 86

89 Personterrängbil 4, splitterskyddad Vård 8. Oljesystem Oljerenare, -kylare, -sump, -ledningar: läckning, funktion Kontrollera att: med motorn igång att ingen läckning förekommer vid oljerenare, oljesump, oljekylare eller oljeledningar. 9. Bränslesystem Tank, rör, filter, kopplingar, klammer: fastsättning, läckning Kontrollera att: läckning inte förekommer vid rör, filter eller kopplingar bränsletank, slangar och ledningar inte är skadade eller har torrsprickor samt att de är täta klammer är rätt ditsatta och dragna. 10. Drivremmar, varningsdekal: skador, läsbarhet Kontrollera att: drivremmarna inte är skadade eller slitna och att de är rätt spända varningsdekalen för roterande fläkt sitter på plats och är läsbar. 11. Motorutrymme: renblåsning Blås rent motorutrymmet med tryckluft. Elsystem 12. Batterier, kablar, jordkablar: fastsättning, vätskenivå, rengöring Anm Iaktta säkerhetsanvisningarna under Säkerhetsföreskrifter, avsnitt Elsystem. Anm Vissa fordon har underhållsfria gelbatterier. 87

90 Vård Personterrängbil 4, splitterskyddad Batteri i motorutrymme 1. Ta bort plåten. 2. Kontrollera att: - elekrolytnivån täcker varje cell (gäller inte för underhållsfria gelbatterier) - kablar är fastsatta, att deras isolering är oskadad och att de inte skadas mot någon kant. Kontrollera särskilt vid kabelgenomföringar - avluftningsslangarna är oskadade och går ut genom hålet och genomföringen av lådan till motorutrymmet. De får inte vara igentäppta eller veckade - avluftningsgallret i plåten är oskadat och inte igensatt. 3. Vid behov: - fyll på destillerat vatten, påfyllning ska ske omedelbart före körning vintertid - gör ren batteri, batteriutrymme, batterihållare och batterikabelskor - smörj in batterikabelskorna med vaselin. 4. Sätt tillbaka plåten och dra fast skruvarna. Batteri i kupe 1. Ta bort den yttre plåten med anslutningsboxarna och den inre plåten. 2. Ta bort locket. 3. Kontrollera att: - elekrolytnivån täcker varje cell (gäller inte för underhållsfria gelbatterier) - synliga kablar är fastsatta, att deras isolering är oskadad och att de inte skadas mot någon kant. Kontrollera särskilt vid kabelgenomföringar - avluftningsslangen är oskadad och går ut genom hålet och genomföringen av lådan. Den får inte vara igentäppt eller veckad. 4. Vid behov: - fyll på destillerat vatten, påfyllning ska ske omedelbart före körning vintertid - gör ren batteri, batteriutrymme, batterihållare och batterikabelskor - smörj in batterikabelskorna med vaselin. 5. Sätt dit locket och dra fast skruvarna. 6. Sätt dit plåtarna och dra fast skruvarna. 88

91 Personterrängbil 4, splitterskyddad Vård Jordkablar Kontrollera att jordkablarna under bilen, bild 74, är fastdragna. 2115_045 Bild 74. Jordkablar 13. Huvudströmställare, eluttag Reglage, dekal, eluttag: funktion, skador, funktion, läsbarhet Kontrollera huvudströmställaren avseende skador och funktion dekalen är på plats och är läsbar att samtliga eluttag, med lock är oskadade. Kraftöverföringssystem 14. Växellåda, fördelningsväxellåda Reglage, slangar, givare, gummikuddar: fastsättning, skador, läckning Kontrollera att: slangar och givare är oskadade växellådornas gummikuddar är oskadade 89

92 Vård Personterrängbil 4, splitterskyddad ingen oljeläckning finns hög-/låg-/neutral-funktionerna fungerar och att kontrollamporna lyser. 15. Fram- och bakaxelväxlar, differentialspärrar; läckning, funktion Kontrollera att: axelväxlarna inte läcker olja differentialspärrarna fungerar och att kontrollamporna lyser. 16. Kardanaxlar, knutar; skador, fastsättning Kontrollera att: knutar och glidskarvar inte glappar. Kontrollera både genom att vrida i rotationsriktningen och genom att rycka upp och ned kardanaxlarna inte är skadade. Bromssystem 17. Bromsar Färdbroms, parkerbroms, bromsrör/bromsslangar, länkage: skador, förslitning, funktion Kontrollera: bromsrör/bromsslangar och länkage avseende skador och förslitning. Parkerbroms Kontrollera att: parkerbromsen fungerar och att vajerlänkaget är oskadat. Varningslampa för ansatt parkeringsbroms ska lysa vid ansatt broms. Styrsystem 18. Styrväxel Oljebehållare, axel, knutar, ledningar: fastsättning, läckning Kontrollera att: servostyrningen fungerar och att ingen läckning finns inga skador finns på axel och knutar. 90

93 Personterrängbil 4, splitterskyddad Vård 19. Styrleder Armar, stag, kulleder, dammskydd: skador, fastsättning Kontrollera att: armar och stag sitter fast och inte är skadade kulleder inte är skadade eller glappar dammskydd och länksystem inte är skadade. Ram, fjädring, hjul 20. Ram, stötdämpare, spiralfjädrar, hjul, reservhjulshållare: skador, fastsättning, läckning, slitning, lufttryck, funktion Kontrollera att: stötdämparna sitter fast och att inte läckning förekommer hjulens lufttryck är enligt avsnitt Data alt ringtrycksmärkning. Fyll vid behov på luft fälgarna inte är skadade och att inga hjulmuttrar är lösa. Ta bort stenar eller andra föremål som fastnat i däckmönstret. däckens mönsterdjup är tillräckligt, min 3 mm reservhjulshållarens låsanordning är oskadad och fungerar. Värmesystem 21. Klimatanläggning: funktion Starta klimatanläggningen och låt den gå i ca 5 minuter i uppvärmningläge och ca 5 minuter i max kylningsläge. Kontrollera funktionen. Smörjning 22. Smörj enligt smörjschema. 91

94 Vård Personterrängbil 4, splitterskyddad Var km (vid internationella insatser/svåra körförhållanden) Kraftöverföring 23. Fram- och bakaxel Stag, tvärbalkar: fastsättning 1. Kontrollera att skruvförbanden för framaxelns längs- och tvärgående stag inte är lösa. Om skruvarna/muttrarna går att röra, ska momentdragning utföras. Åtdragningsmoment: - Tvärgående stag till ram, bild 75: 130 Nm. - Längsgående stag till ram, bild 76: 210 Nm. - Tvärgående stag till axel, bild 77: 210 Nm. - Längsgående stag till axel, bild 78: 210 Nm. Bild 75. Tvärgående stag till ram 92 Bild 76. Längsgående stag till ram

95 Personterrängbil 4, splitterskyddad Vård Bild 77. Tvärgående stag till axel Bild 78. Längsgående stag till axel 93

96 Vård Personterrängbil 4, splitterskyddad 2. Kontrollera att skruvförbanden för bakaxelns längs- och tvärgående stag inte är lösa. Om skruvarna/muttrarna går att röra, ska momentdragning utföras, Åtdragningsmoment: - Tvärgående stag till ram, bild 79: 130 Nm. - Längsgående stag till ram, bild 80: 225 Nm. - Tvärgående stag till axel, bild 81: 225 Nm. - Längsgående stag till axel, bild 82: 225 Nm. Bild 79. Tvärgående stag till ram Bild 80. Längsgående stag till ram 94

97 Personterrängbil 4, splitterskyddad Vård Bild 81. Tvärgående stag till axel Bild 82. Längsgående stag till axel 3. Kontrollera svetsfogarna för tvärstaget 2 bild 83, under automatväxellådan på ramens högra och vänstra sida, avseende skador. 4. Kontrollera att skruvförbanden 1 inte är lösa. Om skruvarna/muttrarna går att röra, ska momentdragning utföras. Åtdragningsmoment: 27 Nm. 95

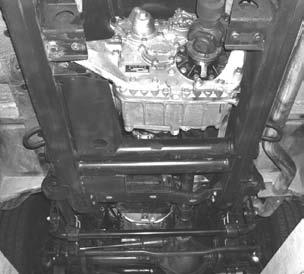

98 Vård Personterrängbil 4, splitterskyddad Bild 83. Tvärstag Styrsystem 24. Styrningsdämpare, styrväxel: skador, läckning, fastsättning 1. Lyft upp fordonet. 2. Kontrollera styrningsdämpare 1 bild 84 avseende skador. 3. Kontrollera styrningsdämparen avseende läckning vid tätningen. 4. Kontrollera gummibussningarna avseende skador och sprickor. 5. Sänk ner fordonet. Bild 84. Styrningsdämpare 96

99 Personterrängbil 4, splitterskyddad Vård 6. Kontrollera att styrväxelns skruvförband bild 85, inte är lösa. Om skruvarna/muttrarna går att röra, ska momentdragning utföras. Åtdragningsmoment: 120 Nm. Ram, fjädring, hjul Bild 85. Styrväxel 25. Stötdämpare, krängningshämmare Fäste, konsoler, gummi: skador, fastsättning, sprickbildning 1. Kontrollera anslagsgummi 1 bild 86 avseende skador, sprickor och fastsättning. Bild 86. Anslagsgummi 97

100 Vård Personterrängbil 4, splitterskyddad 2. Kontrollera att stötdämparfästet 1 bild 87, på framaxeln inte har skador eller sprickor. 3. Kontrollera att stötdämparens skruvförband mot framaxeln och fordonsramen inte är lösa. Om skruvarna/muttrarna går att röra, ska momentdragning utföras. Åtdragningsmoment: - Mutter mot framaxel: M12x1,5-55 Nm alt. M14x1,5-70 Nm - Skruv mot ram: Bussningens ytterdia 21 mm Nm alt. bussningens ytterdia 22 mm Nm. Bild 87. Stötdämpare på framaxeln 4. Kontrollera att fästet för stötdämparen 3 bild 88, på bakaxeln inte har skador eller sprickor. 5. Kontrollera att stötdämparens skruvförband mot bakaxeln och fordonsramen inte är lösa. Om skruvarna/muttrarna går att röra, ska momentdragning utföras. Åtdragningsmoment: - Skruv mot bakaxel: 170 Nm - Mutter mot ram: M12x1,5-55 Nm alt. M14x1,5-70 Nm. 98

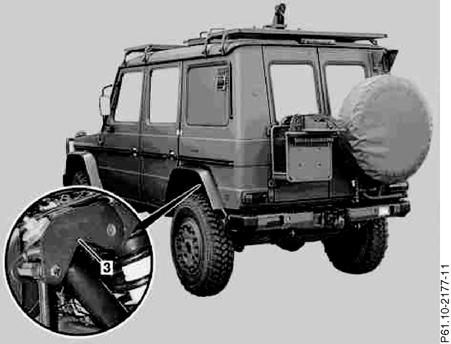

101 Personterrängbil 4, splitterskyddad Vård Bild 88. Stötdämpare på bakaxeln, vänster sida 6. Kontrollera att krängningshämmarnas skruvförband 1 och 2 bild 89, inte är lösa. Om skruvarna/muttrarna går att röra, ska momentdragning utföras. Åtdragningsmoment: - Mutter 1 bild 89: 50 Nm - Mutter 2 bild 89: 90 Nm. Bild 89. Krängningshämmare 99

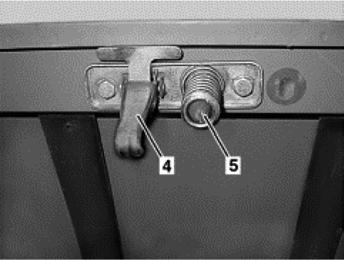

102 Vård Personterrängbil 4, splitterskyddad 26. Hjul, hjulmuttrar: fastsättning 1. Kontrollera att hjulmuttrarna inte är lösa. Om muttrarna går att röra, ska momentdragning utföras Åtdragningsmoment: 150 Nm. Karosseri 27. Motorhuv: skador, funktion 1. Öppna motorhuven. 2. Kontrollera att låskroken 4 bild 91 och fjäderfästet 5 inte har synliga skador. 3. Stäng huven så att låskroken 4 greppar. 4. Kontrollera inställningen av låskroken 4. Bild 90. Låskrok och fjäderfäste 5. Stäng huven helt. 6. Kontrollera inställningen av huven. 7. Kontrollera inställningen av stödvinklarna 2 bild Justera inställningen av huven genom att vrida fjäderfästet 5 eller gummibussningarna

103 Personterrängbil 4, splitterskyddad Vård 27. Kaross-ram: skruvförband Bild 91. Motorhuv 1. Kontrollera bärarmsbussningarna 5 bild 92, avseende skador. 2. Kontrollera att skruvförbanden B, C och D inte är lösa. Om skruvarna/ muttrarna går att röra, ska momentdragning utföras. Åtdragningsmoment: 43 Nm. Bild 92. Skruvförband kaross - ram. 101

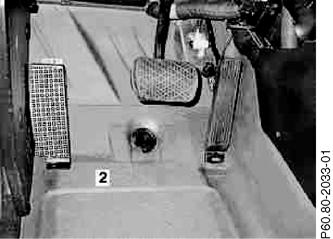

104 Vård Personterrängbil 4, splitterskyddad 29. Kaross: sprickbildning 1. Kontrollera att golven på förarsidan 2 bild 93, och passagerarsidan 3 inte har skador eller sprickor. Bild 93. P och P Ta bort skydden 8 bild 95 på den bakre väggen. 3. Kontrollera att karossen runt de övre, bakre dörrgångjärnen 9 bild 95, och nedre bakre dörrgångjärnen 10 bild 94, inte har skador eller sprickor. Bild 94. Nedre gångjärn 102

105 Personterrängbil 4, splitterskyddad Vård Bild 95. Övre gångjärn 4. Kontrollera att inga synliga skador eller sprickor finns i karossen i området A bild 96. Bild 96. Kontroll av eventuell sprickbildning 5. Sätt dit skydden på den bakre väggen. 6. Kontrollera karossen avseende lackskador. Smörjning 30. Smörjpunkterna 7 avsnitt Byte, 13, 14 och 15 i avsnitt Smörjning. Anm Punkterna 7 och 13 ska utföras av tekniker. 103

106 Vård Personterrängbil 4, splitterskyddad Vid behov, dock minst var tredje (3) månad Karosseri 31. Kaross, hytt Dörrar, bilbälten, stolar: skador, fastsättning, låsning, förslitning, funktion Kontrollera att: dörrar, dörrstopp, gångjärn och tätningslister är hela dörrlåsens styrkil inte är så försliten att dörrarna inte kan stängas/låsas ordentligt bilbältena är hela samt att lås och inställningsanordningar fungerar förarstolen kan ställas in i samtliga lägen och att den spärrar ordentligt. Städa och vädra fordonet Skrapa bort rost och bättringsmåla vid behov. Värmesystem 32. Extravärmare: funktion Starta värmaren och låt den gå i 20 minuter. (Gäller även sommartid). Kontrollera att: inte avgasledningen är igensatt eller läcker ingen läckning förekommer vid bränslepump eller ledningar ledningar sitter fast fläkten går under avsvalningstiden, ca s efter det att värmaren stängts av. Utrustning 33. Draganordning Dragbalk, triplexkoppling, bogseröglor: skador, fastsättning Kontrollera att: dragbalkens infästning i tvärbalken inte är skadad triplexkopplingen inte är skadad bogseröglor framtill och baktill inte är skadade. 104

107 Personterrängbil 4, splitterskyddad Vård 34. Påbyggnad invändigt, baktill Lastförskjutningsnät, lastsäkringsöglor, tillbehörslåda, Ak5-fästen, fällbar stol: skador, fastsättning, funktion Kontrollera att: Ak5-fästena med remmar är oskadade lastförskjutningsnät sitter fast och är oskadat. Kontrollera gummiringarna avseende skador och utmattning lastsäkringsöglor och tillbehörslåda sitter fast och är oskadade den fällbara stolen kan fällas ut och spärras, samt att den kan fällas in och säkras med remmen. 35. Påbyggnad utvändigt Belysningsramp, flaggfäste, antenner för GPS och satelittelefon, antennfästen för Ra 180, sprötfästen, avvisare: fastsättning, skador belysningsrampen är oskadad och sitter fast. Kontrollera att kontaktdonet sitter ordentligt till uttaget. flaggfästet är oskadat antennerna för GPS och satelittelefon är oskadade antennfästena för Ra 180, spröthållarna och avvisaren är oskadade 36. Sambandsutrustning, dekaler: skador, fastsättning, läsbarhet Kontrollera att: dekalerna på handskfackets lucka är läsbara hållare för termoskrivaren är oskadad hållare och fäste för Dart är oskadat och låsbart i olika lägen anslutningslådor och förstärkare är oskadade och att kablarna är oskadade och anslutna radiostativ baktill, fästramar, skyddsplåt och publikationsväska är oskadade och sitter fast högtalarna sitter fast och är oskadade. 105

108 Vård Personterrängbil 4, splitterskyddad Tillbehör 37. Tillbehör enligt tillbehörslistan: skador, rengöring, fastsättning, inventering, placering Kontrollera att: tillbehören inte är skadade. Skadade och förbrukade tillbehör byts ut tillbehören går att använda använda tillbehör rengörs tillbehören är rätt placerade och att de sitter fast slirskydden inte har slitna länkar eller andra skador tillbehören finns enligt tillbehörslistan. 106

109 Personterrängbil 4, splitterskyddad Vård Smörjning Smörjningen är en viktig åtgärd för personterrängbilens underhåll. Smörjningen utförs vid de intervaller och med de smörjmedel som framgår av personterrängbilens smörjschema. Gör ren smörjnipplar och ytor kring oljepåfyllningshål före smörjningen. Byt ut skadade nipplar och proppar. 1. Kylsystem Kontroll av vätskenivå och fryspunkt Anm Se säkerhetsföreskrifter i MB Geländewagen instruktionsbok. VARNING Öppna expansionskärlets lock försiktigt. Risk för övertryck. Het kylvätska kan spruta upp och orsaka brännskada/ögonskada. OBS Fyll aldrig på kall kylvätska i en het motor. Den stora temperaturskillnaden kan orsaka sprickbildning i motorn. Kontrollera: att tillräcklig mängd kylvätska finns i expansionskärlet, se MB Geländewagen instruktionsbok, avsnitt Kylvätska. Fyll på kylvätska vid behov. Använd glykol enligt smörjschemat. speciellt vintertid, att kylvätska från expansionskärlet vid kontrollmätning med glykolprovare, har rätt mängd glykol. Kontrollera fryspunkten och för in den i kontrollboken. 107

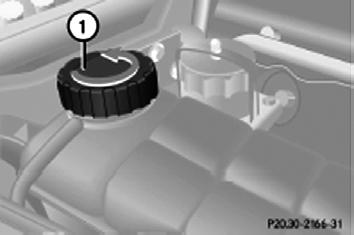

110 Vård Personterrängbil 4, splitterskyddad 2. Bromsvätskebehållare Bild 97. Lock, expansionskärl Kontroll av vätskenivå Kontrollera att vätskenivån ligger mellan MIN- och MAX-markeringen. Fyll, vid behov, på bromsvätska enligt smörjschemat. Bild 98. Bromsvätskebehållare 108

111 Personterrängbil 4, splitterskyddad Vård 7. Bränsleförfilter Kontroll Kontrollera att inte varningslampan för bränsle-vattenavskiljare lyser, se MB Geländewagen instruktionsbok, avsnitt Bränsle-vattenavskiljare. Om den lyser, utför nedanståeende. 1. Ta bort skyddsplåten 1 bild 99, på bilens undersida. 2. Sätt dit en slang på avtappningsmuffen Öppna avtappningsmuffen och tappa ur blandningen av bränsle och vatten i ett uppsamlingskärl. 4. Ta bort slangen och stäng avtappningsmuffen. 5. Sätt dit skyddsplåten. 1. Skyddsplåt 2. Avtappningsmuff 3. Elanslutning 4. Lock bränsle-vattenavskiljare Bild 99. Bränsleförfilter med vattenavskiljare 109

112 Vård Personterrängbil 4, splitterskyddad Byte av filterelement VARNING Risk för personskada om bränsle kommer i kontakt med hud eller ögon. 1. Ta bort skyddsplåten 1 bild Sätt dit en slang på avtappningsmuffen Öppna avtappningsmuffen och tappa ur blandningen av bränsle och vatten i ett uppsamlingskärl. 4. Ta bort slangen och stäng avtappningsmuffen. 5. Ta isär elanslutningen Skruva av locket till bränsle-vattenavskiljaren 4 bild Dra ut filterelementet 5, ur bränsle-vattenavskiljarens 4 lock. 8. Sätt dit det nya filterelementet i locket. 4. Lock bränsle-vattenavskiljare 5. Filterelement Bild 100. Filterelement 110

113 Personterrängbil 4, splitterskyddad Vård 9. Byt O-ring i locket, fukta den med bränsle och dra sedan fast locket för hand. 10. Anslut elanslutningen. 11. Sätt dit skyddsplåten. 12. Vrid på/vrid av startnyckelns tändningsläge tre gånger. 13. Starta motorn och kontrollera att inga läckor förekommer. 10. Triplexkoppling En smörjnippel. Dra ut låsningen och vrid kopplingen något, så att låsningen stannar i utdraget läge. Smörj med smörjspruta genom smörjnippeln. SP_ Motorolja Kontroll av nivå Anm Bild 101. Smörjnippel, triplexkoppling Innan fordonets motoroljenivå kontrolleras med kombiinstrumentet måste motorn varit avstängd i 5 minuter. Kontrollera oljenivån med kombiinstrumentet, se MB Geländewagen instruktionsbok, avsnitt Motoroljenivå. 111

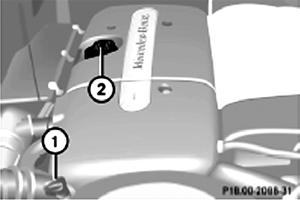

114 Vård Personterrängbil 4, splitterskyddad Om ingen nivå visas med kombiinstrumentet, kontrollera att oljenivån ligger mellan MIN- och MAX-markeringen på oljemätstickan 1 bild 102. Fyll, vid behov, på olja enligt smörjschemat, genom påfyllningen 2. Kontrollera oljenivån igen, med oljemätstickan. 1. Oljemätsticka 2. Oljepåfyllning 13. Bränslefilter Byte VARNING Bild 102. Motoroljenivå Risk för personskada om bränsle kommer i kontakt med hud eller ögon. 1. Lossa bränsleledningarna 2 (inlopp) bild 103 och 1 (utlopp) på bränslefiltret Lossa skruven 4 på klämman 3 och ta ut bränslefiltret Sätt dit bränslefiltret och dra fast skruven 4 på klämman 3. Åtdragningsmoment 8 Nm. Anm Byt slangklämmor. 4. Sätt fast bränsleledningarna 2 (inlopp) och 1 (utlopp) på bränslefiltret

115 Personterrängbil 4, splitterskyddad Vård 5. Avlufta bränslets lågtryckskrets, se avsnitt AR07.16-P-0100P Bränsleledning (utlopp) 2. Bränsleledning (inlopp) 3. Klämma Skruv 5. Bränslefilter P Bild 103. Bränslefilter 14, 15. Kardanaxel, knutar och glidskarv Två kardanaxlar. Anm Byt smörjnipplar tillfälligt under smörjningen om inte rätt anslutning finns. Smörj knutkorsens smörjnipplar bild 104, tills nytt fett tränger fram. Smörj glidlskarvarnas smörjnipplar med 3-4 pumpslag med handfettspruta. 113

116 Vård Personterrängbil 4, splitterskyddad Bild 104. Kardanaxelknut och glidskarv 114
