Vårdsystem FM M Sida 1 (9) AL LGM MS 598:10FMV :1 MVSCHG AMBUL , utg. 2 AMBULANS 301

Transkript

1 Vårdsystem FM M Sida 1 (9) AMBULANS 301 MATERIELVÅRDSSCHEMA GRUNDTILLSYN Detta materielvårdsschema gäller för materiel: Förrådsbeteckning Förrådsbenämning M AMBULANS 301 D4X4/T Vårdbestämmelser Regler och riktlinjer för grundtillsynens genomförande återfinns i M FAG F (Försvarsmaktens Regler för Grundtillsyn av Fordon). Allmänt gäller att kontroll ska ske beträffande skador, fastsättning och funktion. Pos = Positionsnummer hänvisar till RBOK AMBULANS 301, M , Avd 2, avsnitt Anvisningar för grundtillsyn GT 1 = Grundtillsyn utförs varje år = Markering innebär att anvisning enligt kolumn Pos finns i RBOK AMBULANS 301, M , Avd 2, avsnitt Anvisningar för grundtillsyn. FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Tekniskt ansvarig: Publikationsansvarig: Schemat är uppställt med tillsynspunkterna i följande arbetsordning: 1 Kontrollbesiktning 2 Allmänt 3 Förarkupé invändigt 4 Vänster sida 5 Framtill 6 Motor 7 Höger sida 8 Baktill 9 Vårdutrymme 10 Undertill 11 Provkörning 12 Smörjning Josefin Lindberg PRL MS598 Kristin Åkesson Ersätter: M MVSCHG AMBUL 301 Tidigare fastställd: FMgem MS 598:10FMV :1

2 Vårdsystem FM M Sida 2 (9) Referenser Förrådsbeteckning Förrådsbenämning M Besiktningsprotokoll fordon AB Svensk Bilprovning Elektroniska handböcker M CDSMSTD AMBUL 301 M RBOK AMBULANS 301 M SMSCH AMBUL 301 M UF SKYDD Kontrollbesiktning Kontrollbesiktning Motsvarar Svensk Bilprovnings kontrollbesiktning enligt AB Svensk bilprovnings elektroniska handböcker. Utförs på de fordonstyper som ska kontrollbesiktigas enligt FAG F. Allmänt Kontrollbok Komplett enligt Vård FM Särskild tillsyn Utförd ma 30 dagar innan GT Felrapport Kvarstående fel Bevakningskort Kontroll avseende utförd GT-smörjning, samt km-beroende tillsyner Identifiering, registreringsskylt Kontrollera att uppgifter i registrerings-bevis överensstämmer med fordonets tekniska status. 1 Skyltar och märkning; militär typskylt * Befintlighet, läsbarhet Tekniska order Ej utförda åtgärder

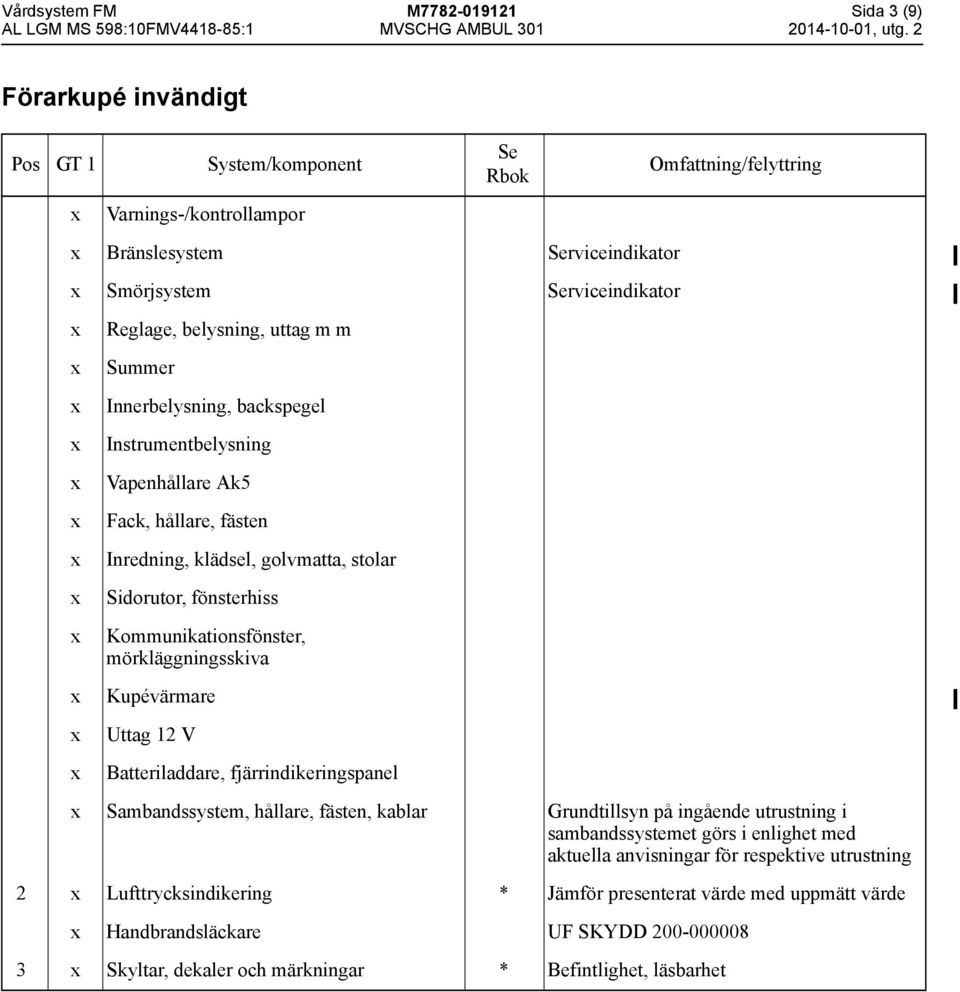

3 Vårdsystem FM M Sida 3 (9) Förarkupé invändigt Varnings-/kontrollampor Bränslesystem rviceindikator Smörjsystem rviceindikator Reglage, belysning, uttag m m Summer Innerbelysning, backspegel Instrumentbelysning Vapenhållare Ak5 Fack, hållare, fästen Inredning, klädsel, golvmatta, stolar Sidorutor, fönsterhiss Kommunikationsfönster, mörkläggningsskiva Kupévärmare Uttag 12 V Batteriladdare, fjärrindikeringspanel Sambandssystem, hållare, fästen, kablar Grundtillsyn på ingående utrustning i sambandssystemet görs i enlighet med aktuella anvisningar för respektive utrustning 2 Lufttrycksindikering * Jämför presenterat värde med uppmätt värde Handbrandsläckare UF SKYDD Skyltar, dekaler och märkningar * Befintlighet, läsbarhet

4 Vårdsystem FM M Sida 4 (9) Vänster sida Dörr, gångjärn, tätningslist, gasdämpare, belysning Belysning, varningsljus, sidomarkeringsljus Rutor Tankpåfyllning, lock Handbrandsläckare, hållare UF SKYDD Hjul, däck, hjulmuttrar, märkning ringtryck Åtdragning, hjulmuttrar 190 Nm, läsbarhet Elintag 230 V, lock Märkning, befintlighet Förvaringsutrymmen, tätningslist, lås, gångjärn, belysning, hållare, fästen Omkopplare markdrift/flygdrift Huvudströmbrytare samband Hyttinfästning Bakskärm, stänkskärm Belysningsramp Antennfäste, antennhållare Grundtillsyn på ingående utrustning i sambandssystemet, görs i enlighet med aktuella anvisningar för respektive utrustning Flaggfästen med belysning Iridium/satellittelefonantenn (på taket) 3 Skyltar, dekaler och märkningar samt Röda Korset-märkning * Befintlighet, läsbarhet

5 Vårdsystem FM M Sida 5 (9) Framtill Lastsäkringsöglor Sprickbildning Hjälpstartanslutning 12 V Jordpunkt, flygtransport Strålkastarspolning Varningsljus, sirén 3 Skyltar, dekaler och märkningar samt Röda Korset-märkning * Befintlighet, läsbarhet Motor Motorhuv, gasdämpare Kylsystem Läckning, klamring, torrsprickor Bränslesystem Läckning Smörjsystem Läckning Styrväel, servo, rattael Läckning Bromsservo, bromsvätskebehållare 4 Drivrem * Remspänning, byte vid behov 5 Luftrenare (luftrenarindikator) * Igensättning, byt luftfilter vid behov/ varannan GT, Turboaggregat, laddluftkylare, ledningar Missljud, läckning 3 Skyltar, dekaler och märkningar * Befintlighet, läsbarhet

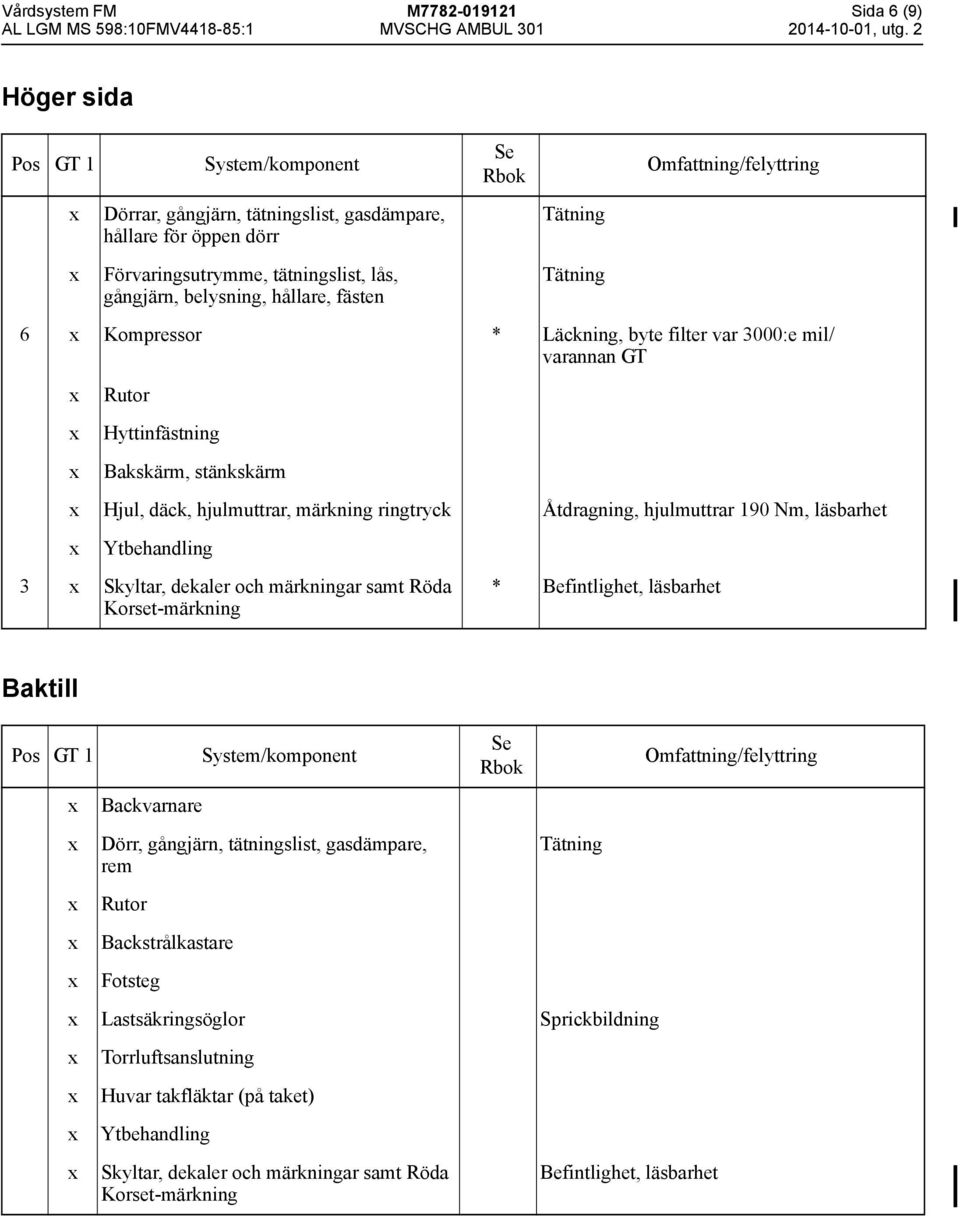

6 Vårdsystem FM M Sida 6 (9) Höger sida Dörrar, gångjärn, tätningslist, gasdämpare, hållare för öppen dörr Förvaringsutrymme, tätningslist, lås, gångjärn, belysning, hållare, fästen 6 Kompressor * Läckning, byte filter var 3000:e mil/ varannan GT Rutor Hyttinfästning Bakskärm, stänkskärm Hjul, däck, hjulmuttrar, märkning ringtryck Åtdragning, hjulmuttrar 190 Nm, läsbarhet 3 Skyltar, dekaler och märkningar samt Röda Korset-märkning * Befintlighet, läsbarhet Baktill Backvarnare Dörr, gångjärn, tätningslist, gasdämpare, rem Rutor Backstrålkastare Fotsteg Lastsäkringsöglor Sprickbildning Torrluftsanslutning Huvar takfläktar (på taket) Skyltar, dekaler och märkningar samt Röda Korset-märkning Befintlighet, läsbarhet

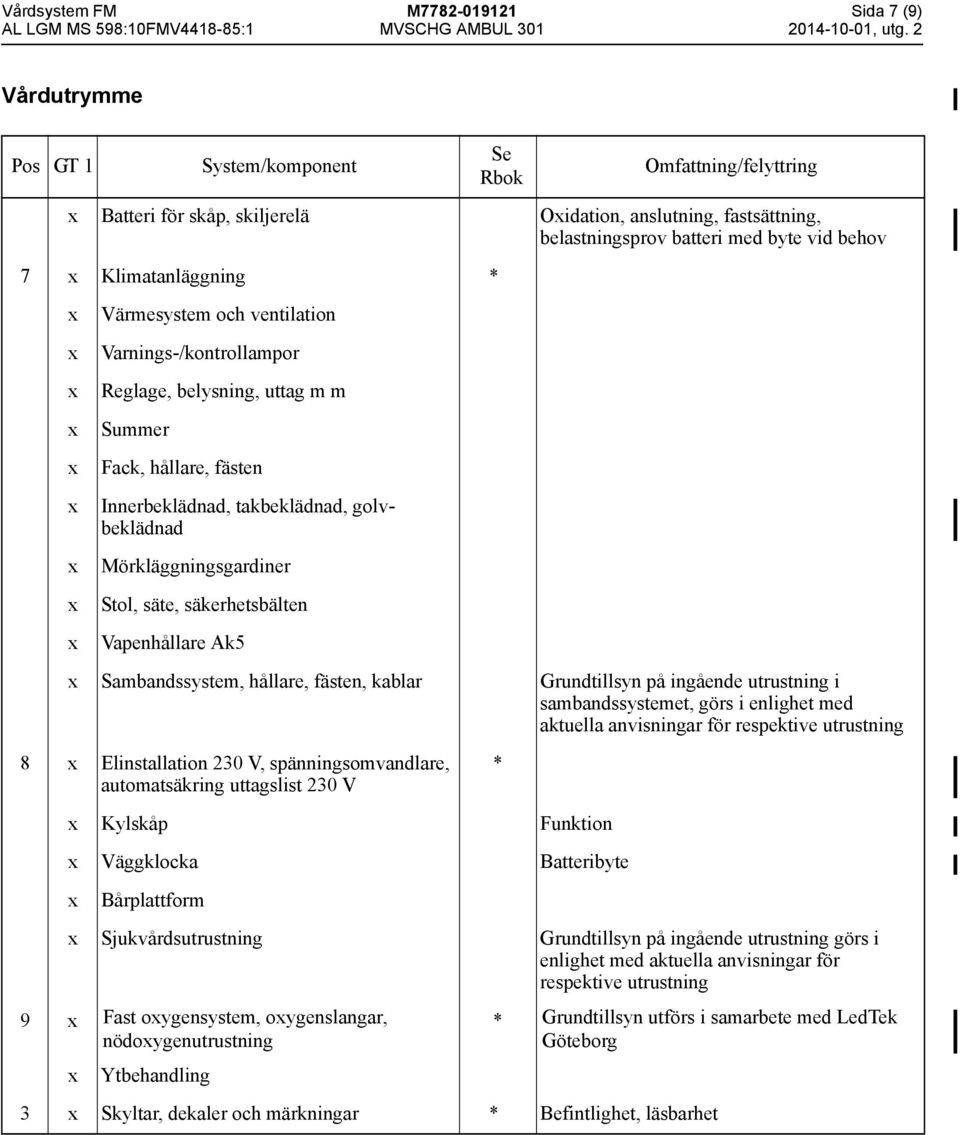

7 Vårdsystem FM M Sida 7 (9) Vårdutrymme Batteri för skåp, skiljerelä Oidation, anslutning, fastsättning, belastningsprov batteri med byte vid behov 7 Klimatanläggning * Värmesystem och ventilation Varnings-/kontrollampor Reglage, belysning, uttag m m Summer Fack, hållare, fästen Innerbeklädnad, takbeklädnad, golvbeklädnad Mörkläggningsgardiner Stol, säte, säkerhetsbälten Vapenhållare Ak5 Sambandssystem, hållare, fästen, kablar Grundtillsyn på ingående utrustning i sambandssystemet, görs i enlighet med aktuella anvisningar för respektive utrustning 8 Elinstallation 230 V, spänningsomvandlare, automatsäkring uttagslist 230 V Kylskåp Funktion Väggklocka Batteribyte Bårplattform Sjukvårdsutrustning Grundtillsyn på ingående utrustning görs i enlighet med aktuella anvisningar för respektive utrustning 9 Fast oygensystem, oygenslangar, nödoygenutrustning * * Grundtillsyn utförs i samarbete med LedTek Göteborg 3 Skyltar, dekaler och märkningar * Befintlighet, läsbarhet

8 Vårdsystem FM M Sida 8 (9) Undertill 10 Hjulupphängning, framvagn och styrning * 11 Fjädersystem, luftbälgar * Läckning, kontroll, justering Motorfäste Sprickor Rastvärmare, cirkulationspump Missljud, läckning Rambalkar, underrede Lastsäkringsöglor Sprickbildning Reservhjul, reservhjulshiss Lufttryck, funktion 12 Partikelfilter * 13 Bromssystem, bromsskivor, bromsbelägg * Läckning, tjocklek Framael, nav, slangar Läckning Bakael, nav, slangar Läckning Kardanalar, knutkors och stödlager Väellåda, infästning Läckning, torrsprickor 14 Krängningshämmare, panhardstag, ledlager * Glapp 15 Bärarm mot bakael * 16 Skåpinfästningar * 3 Skyltar, dekaler och märkningar * Befintlighet, läsbarhet

9 Vårdsystem FM M Sida 9 (9) Provkörning Smörjning 17 Batterier, laddningsspänning * 18 Startspärr * 19 Spärr väelväljare * 20 Tändningslås * 21 Parkeringsmekanism * Motor, kraftöverföring, styrning Onormala ljud, slirning Styrning Glapp Luftfjädring, reglage Läckning, rörelser, kärvning Fyrhjulsdrift, differentialspärr 22 Smörjning * Smörj enligt gällande smörjschema, kolumn grundtillsyn
