1 Vårdsystem FM M Sida 1 av 8 ALLMÄNT Normtabell OBS SYSTEM PSYOPS Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDS- FÖRV. För utförligare beskrivning av normerna, se M NORMER GE- MENSAMT. Publikationen gäller Hantering och transport Tekniskt ansvarig: Hans Elmegren PRL MS 443 Publikationsansvarig: Johan Erlewing TRYCKERIHYTT 2611 /T 9 Kbok:9 0 Tluft 1:4:9 TB Fd RASTUDIOHYTT 2611 /T 9 Kbok:9 0 Tluft 1:4:9 TB Fd RADIOSTUDIO MOBIL /S Tluft HÖGTALARUTR BÄRBAR /T Aktas 0 0 Tluft:9 6mån:9 Fdm Fd MEDIADATORSATS /S Aktas 0 0 Tluft DIKTAFON DRM85 /T Aktas 0 0 Tluft ÖVERSÄTTNAPPARAT /T Aktas 0 0 Tluft MEDIASPELARE /T Aktas 0 0 Tluft GPS-MOTTAG HANDL /T Aktas 0 0 Tluft PRESUTR MOBIL /S Tluft RASTUDIOHYTT T3 /T 9 Kbok:9 0 Tluft:9 1:4:9 TB Fd TRYCKERIHYTT T2 /T 9 Kbok:9 0 Tluft:9 1:4:9 TB Fd RAUTR BAKRE STÖD /S Aktas 0 0 Tluft TRYUTR BAKRE STÖD /S Aktas 0 0 Tluft RADIOSÄNDARE 5KW /T Aktas 0 0 Tluft STUDIORUM MODULÄR /T Aktas 0 0 Tluft MEDIADATORSATS T2 /S Aktas 0 0 Tluft:9 6mån:9 Fdm Fd TBH MEDIADAT T2 /S Aktas 0 0 Tluft PRESUTR FÄLT /S Aktas 0 0 Tluft GPS-MOTTAG HANDL /T Aktas 0 0 Tluft FUNKT LEDN CO20 /T 9 Kbok:9 0 Tluft:9 1:4:9 TB Fd RDS ÖVERSÄTTNAPP /S Aktas 0 0 Tluft Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans Ersätter: M MVSCHF PSYOPS Tidigare fastställd: AK Led MS 443:11FMV :1/2012

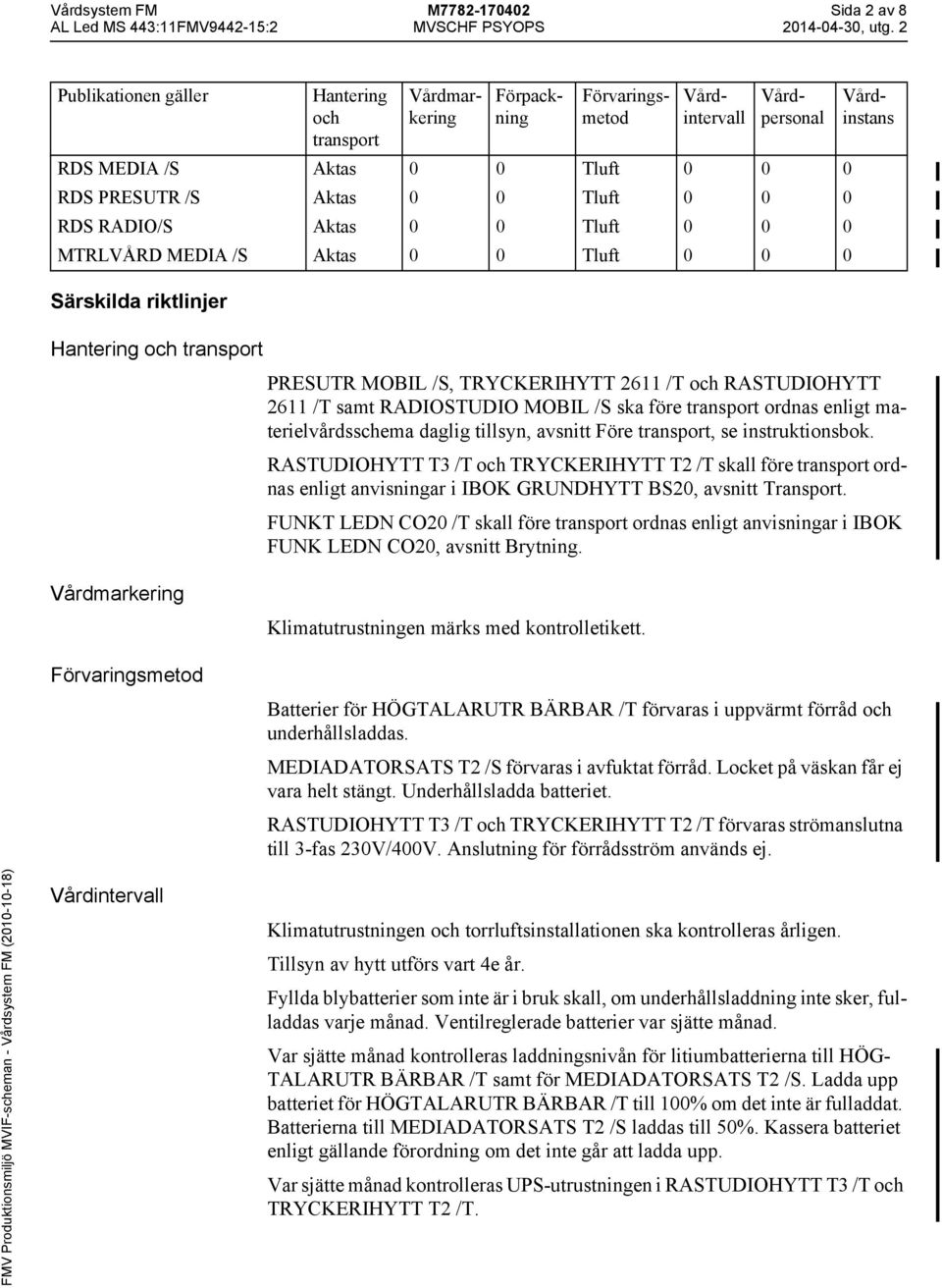

2 Vårdsystem FM M Sida 2 av 8 Publikationen gäller Särskilda riktlinjer Hantering och transport Hantering och transport RDS MEDIA /S Aktas 0 0 Tluft RDS PRESUTR /S Aktas 0 0 Tluft RDS RADIO/S Aktas 0 0 Tluft MTRLVÅRD MEDIA /S Aktas 0 0 Tluft Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans PRESUTR MOBIL /S, TRYCKERIHYTT 2611 /T och RASTUDIOHYTT 2611 /T samt RADIOSTUDIO MOBIL /S ska före transport ordnas enligt materielvårdsschema daglig tillsyn, avsnitt Före transport, se instruktionsbok. RASTUDIOHYTT T3 /T och TRYCKERIHYTT T2 /T skall före transport ordnas enligt anvisningar i IBOK GRUNDHYTT BS20, avsnitt Transport. FUNKT LEDN CO20 /T skall före transport ordnas enligt anvisningar i IBOK FUNK LEDN CO20, avsnitt Brytning. Vårdmarkering Förvaringsmetod Klimatutrustningen märks med kontrolletikett. Batterier för HÖGTALARUTR BÄRBAR /T förvaras i uppvärmt förråd och underhållsladdas. MEDIADATORSATS T2 /S förvaras i avfuktat förråd. Locket på väskan får ej vara helt stängt. Underhållsladda batteriet. RASTUDIOHYTT T3 /T och TRYCKERIHYTT T2 /T förvaras strömanslutna till 3-fas 230V/400V. Anslutning för förrådsström används ej. Vårdintervall Klimatutrustningen och torrluftsinstallationen ska kontrolleras årligen. Tillsyn av hytt utförs vart 4e år. Fyllda blybatterier som inte är i bruk skall, om underhållsladdning inte sker, fulladdas varje månad. Ventilreglerade batterier var sjätte månad. Var sjätte månad kontrolleras laddningsnivån för litiumbatterierna till HÖG- TALARUTR BÄRBAR /T samt för MEDIADATORSATS T2 /S. Ladda upp batteriet för HÖGTALARUTR BÄRBAR /T till 100% om det inte är fulladdat. Batterierna till MEDIADATORSATS T2 /S laddas till 50%. Kassera batteriet enligt gällande förordning om det inte går att ladda upp. Var sjätte månad kontrolleras UPS-utrustningen i RASTUDIOHYTT T3 /T och TRYCKERIHYTT T2 /T.

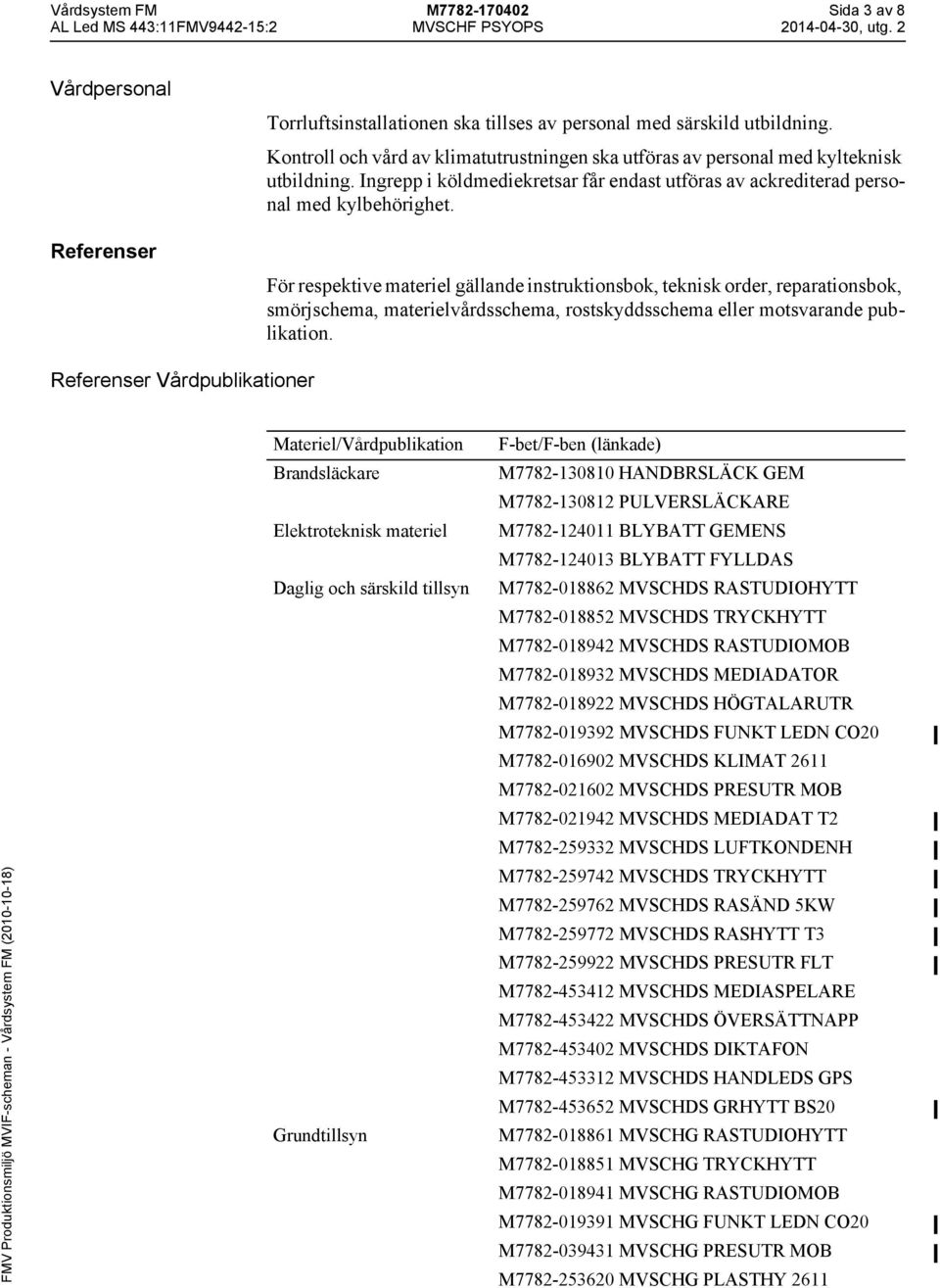

3 Vårdsystem FM M Sida 3 av 8 Vårdpersonal Referenser Torrluftsinstallationen ska tillses av personal med särskild utbildning. Kontroll och vård av klimatutrustningen ska utföras av personal med kylteknisk utbildning. Ingrepp i köldmediekretsar får endast utföras av ackrediterad personal med kylbehörighet. För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema, rostskyddsschema eller motsvarande publikation. Referenser Vårdpublikationer Materiel/Vårdpublikation Brandsläckare Elektroteknisk materiel Daglig och särskild tillsyn Grundtillsyn F-bet/F-ben (länkade) M HANDBRSLÄCK GEM M PULVERSLÄCKARE M BLYBATT GEMENS M BLYBATT FYLLDAS M MVSCHDS RASTUDIOHYTT M MVSCHDS TRYCKHYTT M MVSCHDS RASTUDIOMOB M MVSCHDS MEDIADATOR M MVSCHDS HÖGTALARUTR M MVSCHDS FUNKT LEDN CO20 M MVSCHDS KLIMAT 2611 M MVSCHDS PRESUTR MOB M MVSCHDS MEDIADAT T2 M MVSCHDS LUFTKONDENH M MVSCHDS TRYCKHYTT M MVSCHDS RASÄND 5KW M MVSCHDS RASHYTT T3 M MVSCHDS PRESUTR FLT M MVSCHDS MEDIASPELARE M MVSCHDS ÖVERSÄTTNAPP M MVSCHDS DIKTAFON M MVSCHDS HANDLEDS GPS M MVSCHDS GRHYTT BS20 M MVSCHG RASTUDIOHYTT M MVSCHG TRYCKHYTT M MVSCHG RASTUDIOMOB M MVSCHG FUNKT LEDN CO20 M MVSCHG PRESUTR MOB M MVSCHG PLASTHY 2611

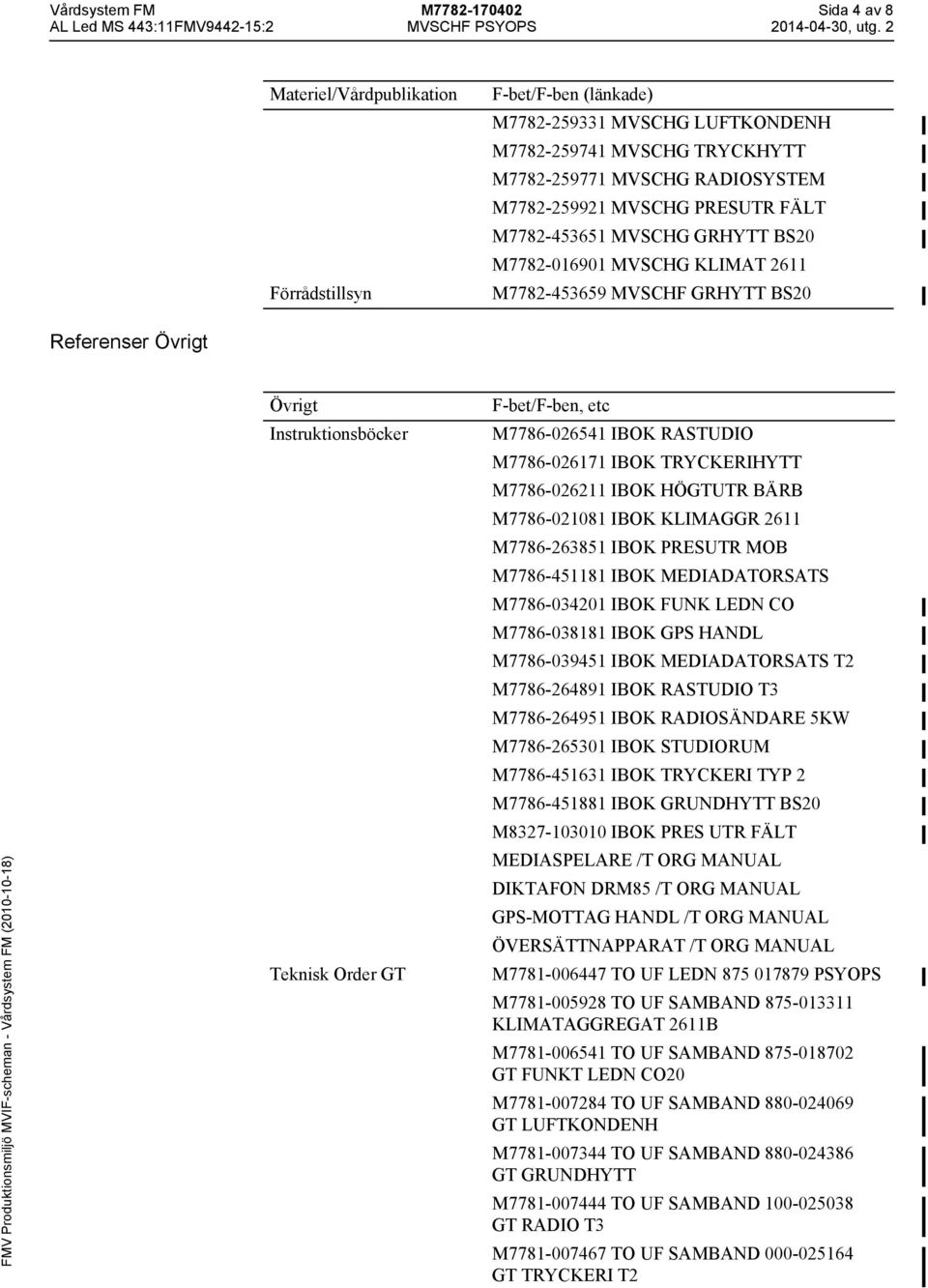

4 Vårdsystem FM M Sida 4 av 8 Materiel/Vårdpublikation Förrådstillsyn F-bet/F-ben (länkade) M MVSCHG LUFTKONDENH M MVSCHG TRYCKHYTT M MVSCHG RADIOSYSTEM M MVSCHG PRESUTR FÄLT M MVSCHG GRHYTT BS20 M MVSCHG KLIMAT 2611 M MVSCHF GRHYTT BS20 Referenser Övrigt Övrigt Instruktionsböcker Teknisk Order GT F-bet/F-ben, etc M IBOK RASTUDIO M IBOK TRYCKERIHYTT M IBOK HÖGTUTR BÄRB M IBOK KLIMAGGR 2611 M IBOK PRESUTR MOB M IBOK MEDIADATORSATS M IBOK FUNK LEDN CO M IBOK GPS HANDL M IBOK MEDIADATORSATS T2 M IBOK RASTUDIO T3 M IBOK RADIOSÄNDARE 5KW M IBOK STUDIORUM M IBOK TRYCKERI TYP 2 M IBOK GRUNDHYTT BS20 M IBOK PRES UTR FÄLT MEDIASPELARE /T ORG MANUAL DIKTAFON DRM85 /T ORG MANUAL GPS-MOTTAG HANDL /T ORG MANUAL ÖVERSÄTTNAPPARAT /T ORG MANUAL M TO UF LEDN PSYOPS M TO UF SAMBAND KLIMATAGGREGAT 2611B M TO UF SAMBAND GT FUNKT LEDN CO20 M TO UF SAMBAND GT LUFTKONDENH M TO UF SAMBAND GT GRUNDHYTT M TO UF SAMBAND GT RADIO T3 M TO UF SAMBAND GT TRYCKERI T2

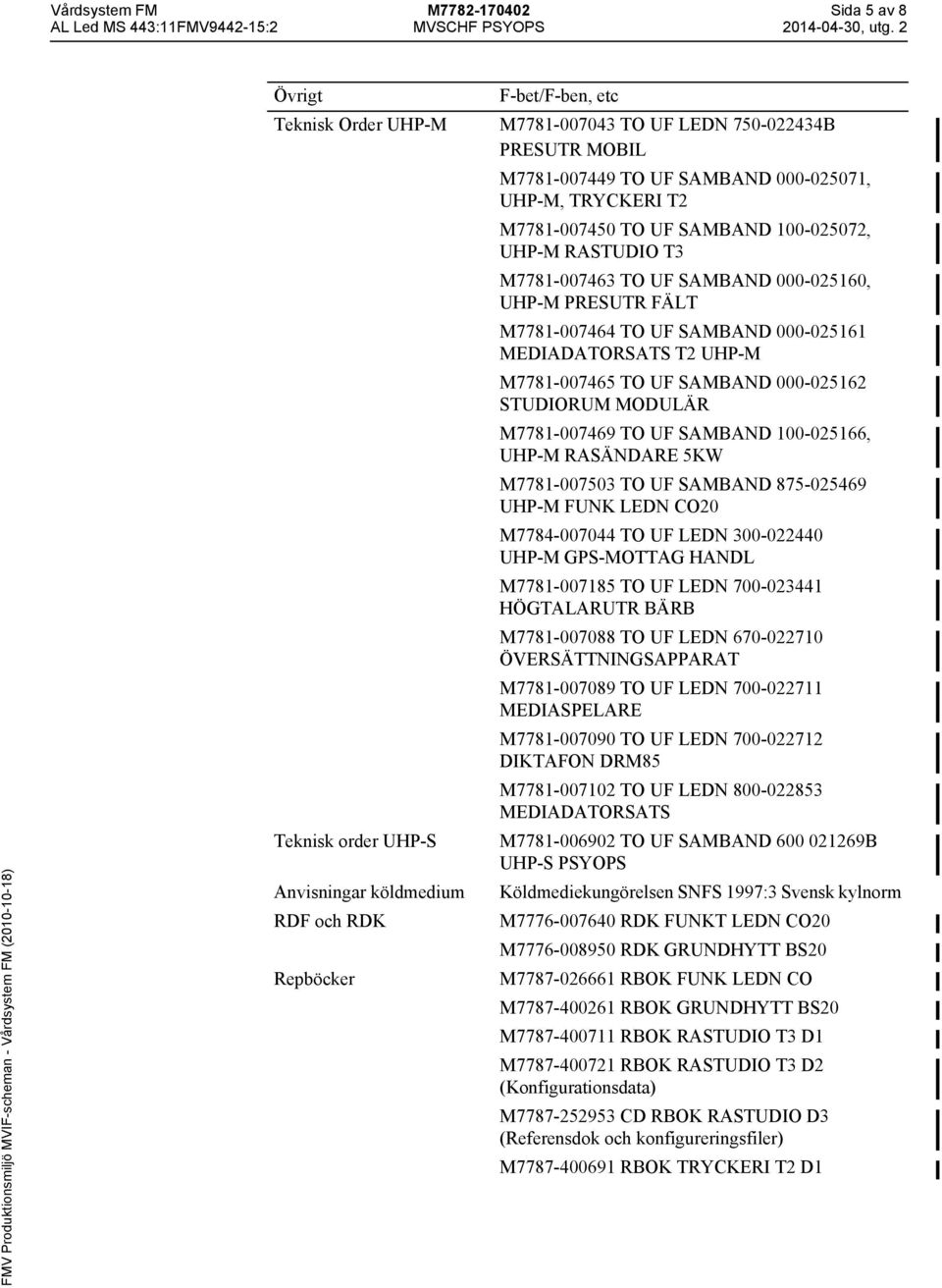

5 Vårdsystem FM M Sida 5 av 8 Övrigt Teknisk Order UHP-M M TO UF LEDN B PRESUTR MOBIL Teknisk order UHP-S Anvisningar köldmedium RDF och RDK Repböcker F-bet/F-ben, etc M TO UF SAMBAND , UHP-M, TRYCKERI T2 M TO UF SAMBAND , UHP-M RASTUDIO T3 M TO UF SAMBAND , UHP-M PRESUTR FÄLT M TO UF SAMBAND MEDIADATORSATS T2 UHP-M M TO UF SAMBAND STUDIORUM MODULÄR M TO UF SAMBAND , UHP-M RASÄNDARE 5KW M TO UF SAMBAND UHP-M FUNK LEDN CO20 M TO UF LEDN UHP-M GPS-MOTTAG HANDL M TO UF LEDN HÖGTALARUTR BÄRB M TO UF LEDN ÖVERSÄTTNINGSAPPARAT M TO UF LEDN MEDIASPELARE M TO UF LEDN DIKTAFON DRM85 M TO UF LEDN MEDIADATORSATS M TO UF SAMBAND B UHP-S PSYOPS Köldmediekungörelsen SNFS 1997:3 Svensk kylnorm M RDK FUNKT LEDN CO20 M RDK GRUNDHYTT BS20 M RBOK FUNK LEDN CO M RBOK GRUNDHYTT BS20 M RBOK RASTUDIO T3 D1 M RBOK RASTUDIO T3 D2 (Konfigurationsdata) M CD RBOK RASTUDIO D3 (Referensdok och konfigureringsfiler) M RBOK TRYCKERI T2 D1

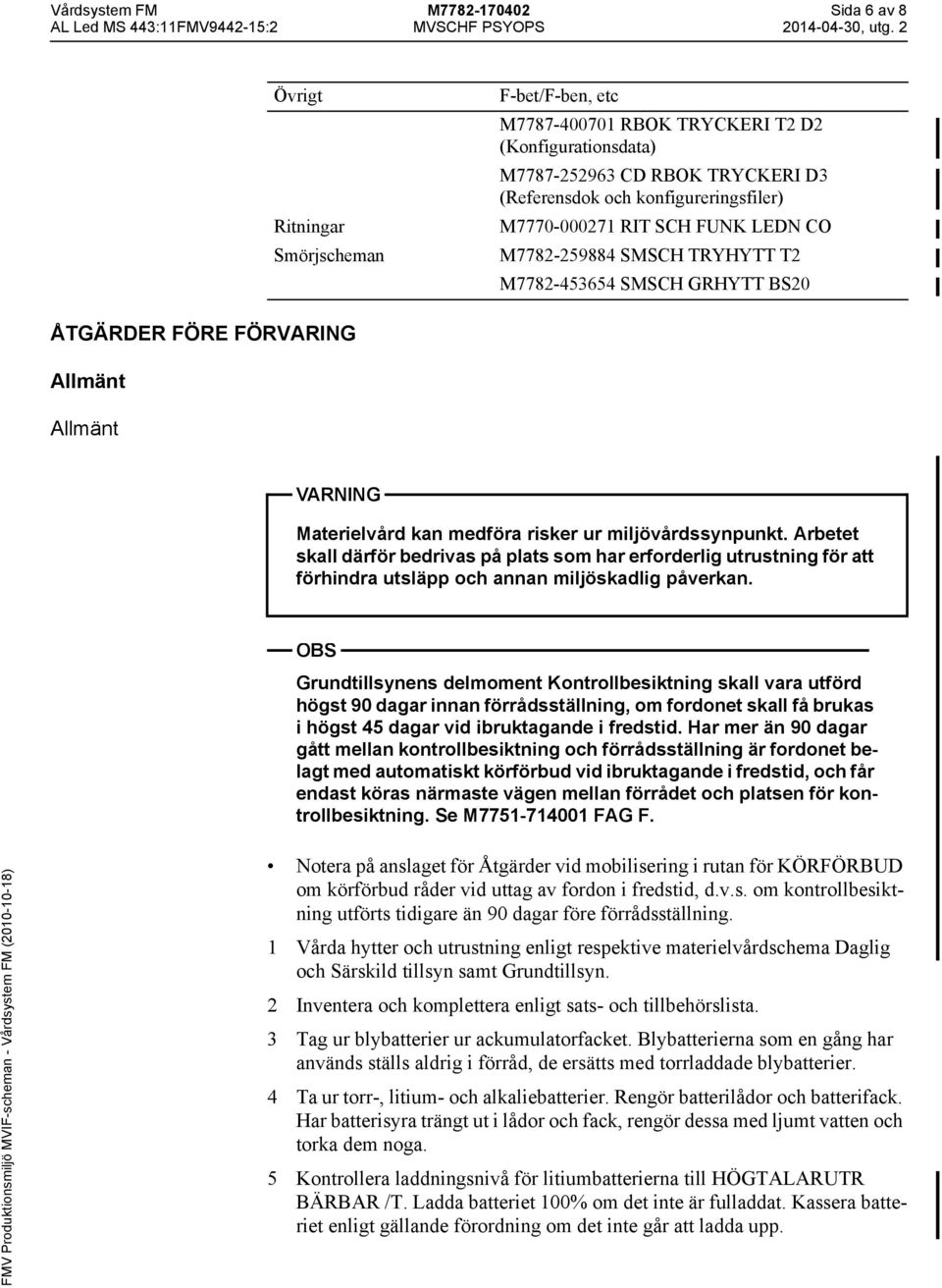

6 Vårdsystem FM M Sida 6 av 8 Övrigt Ritningar Smörjscheman F-bet/F-ben, etc M RBOK TRYCKERI T2 D2 (Konfigurationsdata) M CD RBOK TRYCKERI D3 (Referensdok och konfigureringsfiler) M RIT SCH FUNK LEDN CO M SMSCH TRYHYTT T2 M SMSCH GRHYTT BS20 ÅTGÄRDER FÖRE FÖRVARING Allmänt Allmänt VARNING Materielvård kan medföra risker ur miljövårdssynpunkt. Arbetet skall därför bedrivas på plats som har erforderlig utrustning för att förhindra utsläpp och annan miljöskadlig påverkan. OBS Grundtillsynens delmoment Kontrollbesiktning skall vara utförd högst 90 dagar innan förrådsställning, om fordonet skall få brukas i högst 45 dagar vid ibruktagande i fredstid. Har mer än 90 dagar gått mellan kontrollbesiktning och förrådsställning är fordonet belagt med automatiskt körförbud vid ibruktagande i fredstid, och får endast köras närmaste vägen mellan förrådet och platsen för kontrollbesiktning. Se M FAG F. Notera på anslaget för Åtgärder vid mobilisering i rutan för KÖRFÖRBUD om körförbud råder vid uttag av fordon i fredstid, d.v.s. om kontrollbesiktning utförts tidigare än 90 dagar före förrådsställning. 1 Vårda hytter och utrustning enligt respektive materielvårdschema Daglig och Särskild tillsyn samt Grundtillsyn. 2 Inventera och komplettera enligt sats- och tillbehörslista. 3 Tag ur blybatterier ur ackumulatorfacket. Blybatterierna som en gång har används ställs aldrig i förråd, de ersätts med torrladdade blybatterier. 4 Ta ur torr-, litium- och alkaliebatterier. Rengör batterilådor och batterifack. Har batterisyra trängt ut i lådor och fack, rengör dessa med ljumt vatten och torka dem noga. 5 Kontrollera laddningsnivå för litiumbatterierna till HÖGTALARUTR BÄRBAR /T. Ladda batteriet 100% om det inte är fulladdat. Kassera batteriet enligt gällande förordning om det inte går att ladda upp.

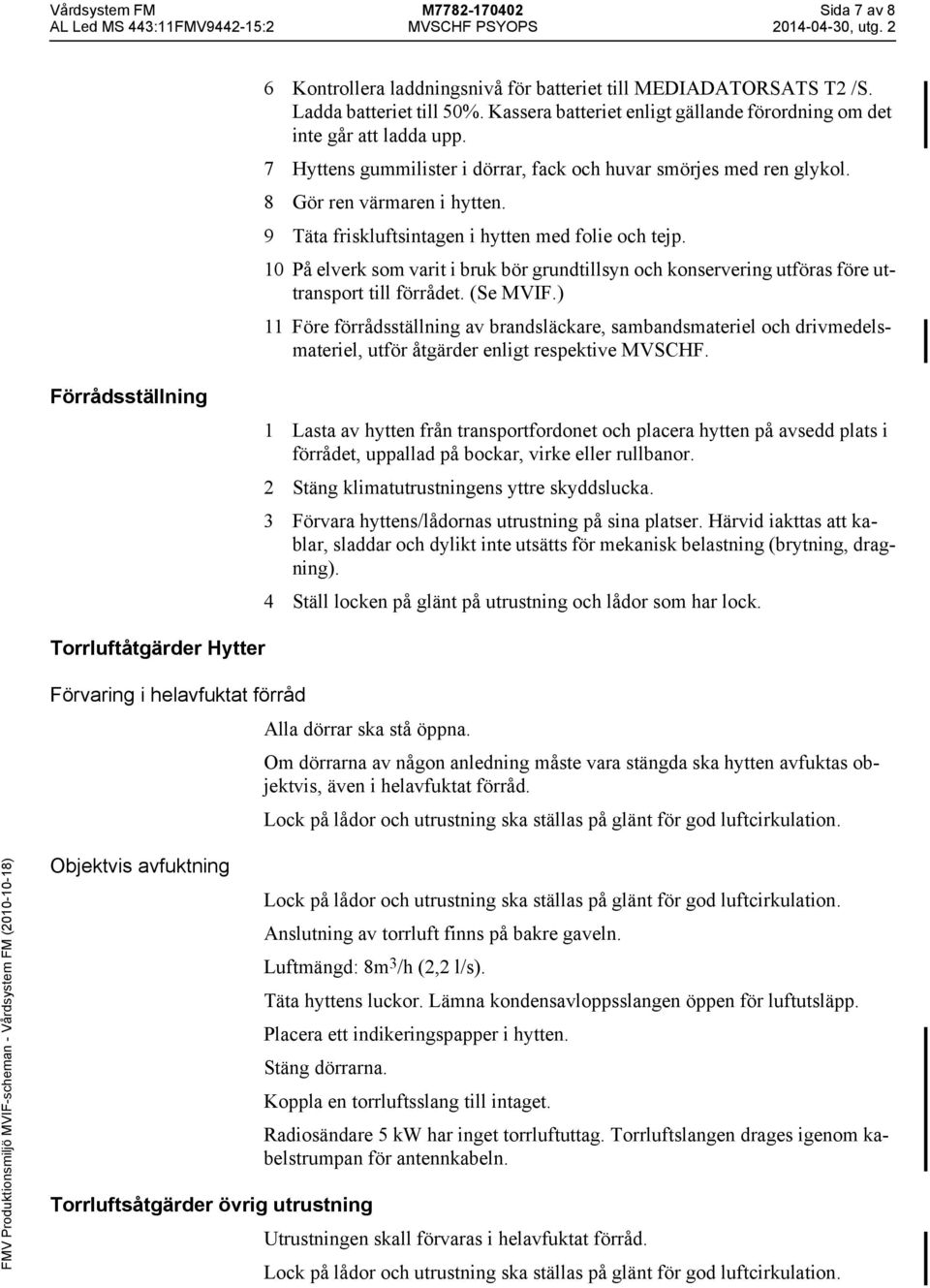

7 Vårdsystem FM M Sida 7 av 8 6 Kontrollera laddningsnivå för batteriet till MEDIADATORSATS T2 /S. Ladda batteriet till 50%. Kassera batteriet enligt gällande förordning om det inte går att ladda upp. 7 Hyttens gummilister i dörrar, fack och huvar smörjes med ren glykol. 8 Gör ren värmaren i hytten. 9 Täta friskluftsintagen i hytten med folie och tejp. 10 På elverk som varit i bruk bör grundtillsyn och konservering utföras före uttransport till förrådet. (Se MVIF.) 11 Före förrådsställning av brandsläckare, sambandsmateriel och drivmedelsmateriel, utför åtgärder enligt respektive MVSCHF. Förrådsställning 1 Lasta av hytten från transportfordonet och placera hytten på avsedd plats i förrådet, uppallad på bockar, virke eller rullbanor. 2 Stäng klimatutrustningens yttre skyddslucka. 3 Förvara hyttens/lådornas utrustning på sina platser. Härvid iakttas att kablar, sladdar och dylikt inte utsätts för mekanisk belastning (brytning, dragning). 4 Ställ locken på glänt på utrustning och lådor som har lock. Torrluftåtgärder Hytter Förvaring i helavfuktat förråd Alla dörrar ska stå öppna. Om dörrarna av någon anledning måste vara stängda ska hytten avfuktas objektvis, även i helavfuktat förråd. Lock på lådor och utrustning ska ställas på glänt för god luftcirkulation. Objektvis avfuktning Lock på lådor och utrustning ska ställas på glänt för god luftcirkulation. Anslutning av torrluft finns på bakre gaveln. Luftmängd: 8m 3 /h (2,2 l/s). Täta hyttens luckor. Lämna kondensavloppsslangen öppen för luftutsläpp. Placera ett indikeringspapper i hytten. Stäng dörrarna. Torrluftsåtgärder övrig utrustning Koppla en torrluftsslang till intaget. Radiosändare 5 kw har inget torrluftuttag. Torrluftslangen drages igenom kabelstrumpan för antennkabeln. Utrustningen skall förvaras i helavfuktat förråd. Lock på lådor och utrustning ska ställas på glänt för god luftcirkulation.

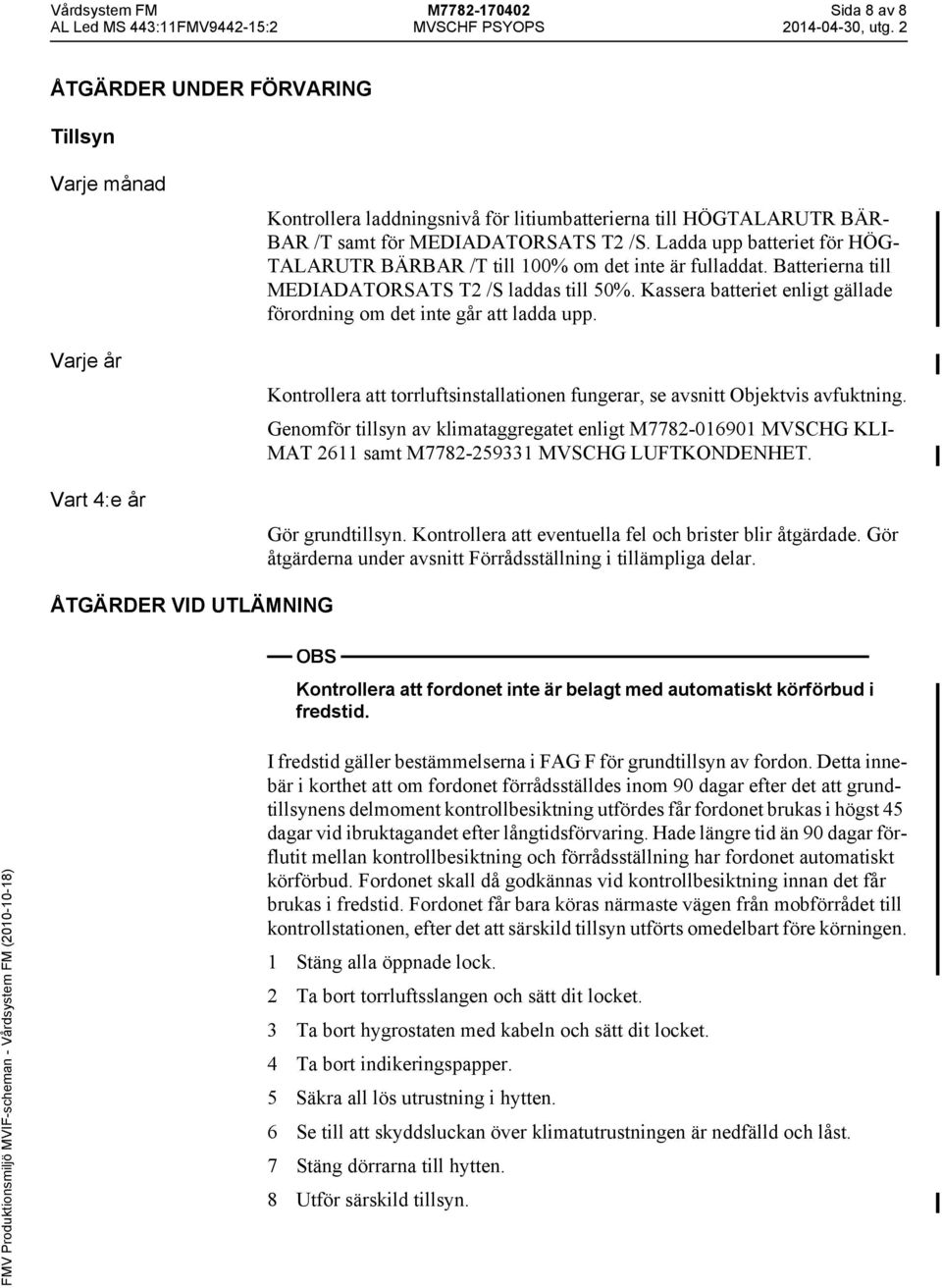

8 Vårdsystem FM M Sida 8 av 8 ÅTGÄRDER UNDER FÖRVARING Tillsyn Varje månad Varje år Vart 4:e år Kontrollera laddningsnivå för litiumbatterierna till HÖGTALARUTR BÄR- BAR /T samt för MEDIADATORSATS T2 /S. Ladda upp batteriet för HÖG- TALARUTR BÄRBAR /T till 100% om det inte är fulladdat. Batterierna till MEDIADATORSATS T2 /S laddas till 50%. Kassera batteriet enligt gällade förordning om det inte går att ladda upp. Kontrollera att torrluftsinstallationen fungerar, se avsnitt Objektvis avfuktning. Genomför tillsyn av klimataggregatet enligt M MVSCHG KLI- MAT 2611 samt M MVSCHG LUFTKONDENHET. Gör grundtillsyn. Kontrollera att eventuella fel och brister blir åtgärdade. Gör åtgärderna under avsnitt Förrådsställning i tillämpliga delar. ÅTGÄRDER VID UTLÄMNING OBS Kontrollera att fordonet inte är belagt med automatiskt körförbud i fredstid. I fredstid gäller bestämmelserna i FAG F för grundtillsyn av fordon. Detta innebär i korthet att om fordonet förrådsställdes inom 90 dagar efter det att grundtillsynens delmoment kontrollbesiktning utfördes får fordonet brukas i högst 45 dagar vid ibruktagandet efter långtidsförvaring. Hade längre tid än 90 dagar förflutit mellan kontrollbesiktning och förrådsställning har fordonet automatiskt körförbud. Fordonet skall då godkännas vid kontrollbesiktning innan det får brukas i fredstid. Fordonet får bara köras närmaste vägen från mobförrådet till kontrollstationen, efter det att särskild tillsyn utförts omedelbart före körningen. 1 Stäng alla öppnade lock. 2 Ta bort torrluftsslangen och sätt dit locket. 3 Ta bort hygrostaten med kabeln och sätt dit locket. 4 Ta bort indikeringspapper. 5 Säkra all lös utrustning i hytten. 6 Se till att skyddsluckan över klimatutrustningen är nedfälld och låst. 7 Stäng dörrarna till hytten. 8 Utför särskild tillsyn.
