Egcobox isolerade balkonganslutning I modern arkitektur är balkonger en ofta förekommande formgivningsdetalj. För att förhindra köldbryggor används idag isolerade balkonganslutningar.

1 Egcobox isolerade balkonganslutning I modern arkitektur är balkonger en ofta förekommande formgivningsdetalj. För att förhindra köldbryggor används idag isolerade balkonganslutningar. Balustrad (Type A) Innerhörn (Type M±) Svängda balkonger Väggelement (Type M-W) Isolerade balkonganslutningar kombinerar kvalitativa anslutningar med inbyggda isoleringsmaterial. Därmed kan både kraftöverförings- och isoleringskraven för en konstruktion uppfyllas. isolerad balkonginfästning (Type M) Pelarstödd balkong (Type V) Pelarstödd balkong (Type V±) Prefabricerade balkonger 94

2 Konsolmonterad balkong (Type M) Pelarstödd balkong (Type V±) Konsolmonterade balkar (Type M-S) Special former Ytterhörn (Type M-Eck) Valvkonsol (tegelupplag) (Type O) Väggelement (Type M-W) Innerhörn (Type M±) Konsolelement för parapet tak (Type F) Korta element för special laster. (Type M-VNH) Balkong med pelare (Type V) Balustrad (Type A) Balkong med oregelbunden form (Type M-HV /-BH /-WO /-WU) Tillbehör Byggnadsakustik Tätningsteknik Ameringsteknik Formtekniks Distanser Tekniska lösningar för byggindustrin 95

3 Balkonger och loftgångar Balkonger ligger högt upp på alla hyresgästers önskelista, där varje kvadratmeter utomhus är av extra stort värde. Balkonger skall därför vara attraktiva, inte bara för hyresgästen, utan även byggas och planeras optimalt för byggherren. Byggherren och förvaltaren av fastigheten värderar hög kvalité, konstruktion, hållbarhet och energibesparing. För hyresgästen är livskvaliteten en avgörande faktor. Balkonger och altaner är små oaser i hemmet Redan i planeringsskedet är det viktigt att välja rätt produkt. En detalj som förtjänar särskild uppmärksamhet är övergången från stommen till balkonger/loftgångar. Med den värmeisolerade balkonganslutningen Egcobox står ni på den säkra sidan. Egcobox Balkonginfästning Säkerställer balkonginfästningen statiskt Reducerar köldbryggan med % Ökar livslängden Minskar energiförbrukningen Reducerar stegljudsnivå från balkong/loftgång till de anslutande rummen. Godkänt brandskydd enligt krav 96

Köldbrygga I dagens byggnader ställs höga krav på inomhusklimatet med låg energiförbrukning och minimal miljöpåverkan, både i bygg- och bruksskedet.

Med användning av Egcobox minimeras köldbryggan i balkonginfästningen. Egcobox ger varma golv och ett behagligt inomhusklimat.

4 Köldbrygga I dagens byggnader ställs höga krav på inomhusklimatet med låg energiförbrukning och minimal miljöpåverkan, både i bygg- och bruksskedet. Särskild uppmärksamhet ägnas åt att minimera köldbryggor. Intermittent infästning med obruten ihopgjutning av balkonger och bjälklag ger enorma köldbryggor och kalla golv. Med användning av Egcobox minimeras köldbryggan i balkonginfästningen. Egcobox ger varma golv och ett behagligt inomhusklimat. Stegljudsreducering Vid gångtrafik på loftgångar och aktiviteter på balkonger uppkommer vibrationer som fortplantar sig till angränsande lägenheter. Infästning med Egcobox minskar stegljudsnivån och uppfyller kraven för Stegljudsklass A (stenull). Brandskydd Krav för balkongers brandskydd och kraven för brandklass för fribärande komponenter har testats. Egcobox uppfyller kraven för R90, stenull och R60 kooltherm. Värmeflöde utan Egcobox Minskat värmeflöde med Egcobox Tillbehör Byggnadsakustik Tätningsteknik Ameringsteknik Formtekniks Distanser Tekniska lösningar för byggindustrin 97

bal- Egcobox, ett isoleringsmaterial med låg värmeledningsförmåga som tillsammans med de ingående armeringsjärnen minimerar köldbryggan i klimatskalet och reducerar köldbryggans negativa bieffekter i

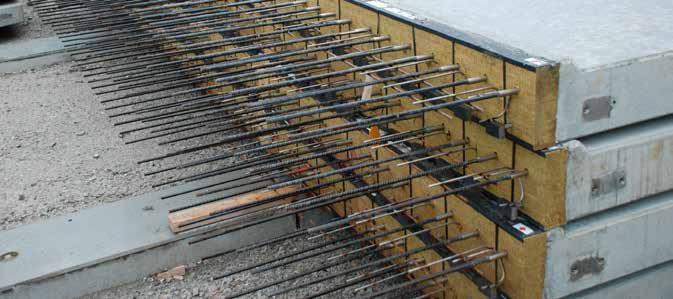

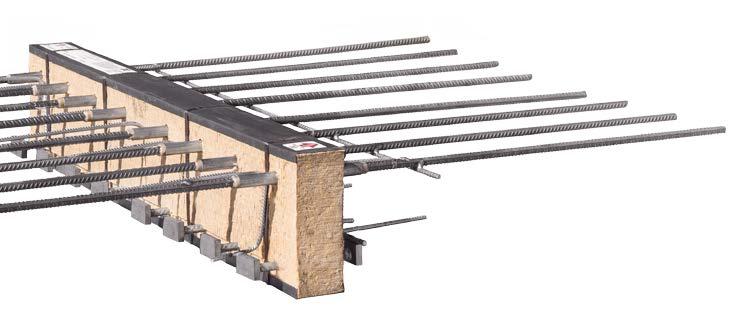

5 Egcobox den säkra balkonginfästningen med optimal värmeisolering. Egcobox består av armeringsjärn, skyddat av rostfri syrafast hylsa och 60 till 120 mm tjock isolering, som fäster in kongen i byggnaden. bal- Egcobox, ett isoleringsmaterial med låg värmeledningsförmåga som tillsammans med de ingående armeringsjärnen minimerar köldbryggan i klimatskalet och reducerar köldbryggans negativa bieffekter i byggnaden. Egcobox balkonginfästning är PVC-fri med längsgående obruten dragarmering med rostfri syrafast stålhylsa projektoptimeras tillverkas även med svetsade dragjärn finns för infästning i väggar, krönbalkar och tegelupplag uppfyller kraven i EC2 Flexibla och anpassningsbara balkonginfästningar för ditt projekt Kraven på en fribärande infästning är så olika som byggnaderna själva. Välj Egcobox enligt dina önskemål. Variera mellan: Isolering (polystyren, stenull, Kooltherm ) Isoleringstjocklek ( mm) Täckskikt Hålkälets höjd Elementlängd & elementhöjd Brandskydd Armering och anpassa Egcoboxen till byggnaden. Till exempel runda element för konkava och konvexa balkonger. 98

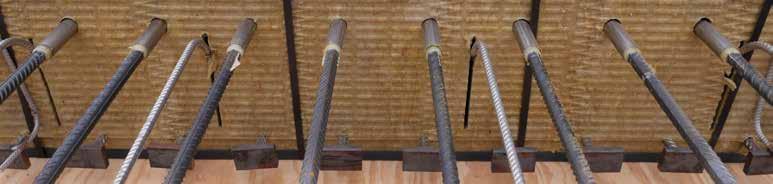

6 Dragjärn isoleringsmaterial: stenull, polystyren, Kooltherm Trycklager Tvärkraftsjärn Tillbehör Byggnadsakustik Tätningsteknik Ameringsteknik Formtekniks Distanser Tekniska lösningar för byggindustrin 99

7 Egcobox software 4.0 Det nya beräkningsprogrammet för dimensionering av balkonginfästningar Max Franks programvara har en helt ny design med en mängd nya funktioner. Användarvänligt gränssnitt sparar ingenjören tidskrävande programvaruutbildning och möjliggör snabb och säker dimensionering av isolerande balkonginfästningar. Förutom det beprövade innehållet såsom projektinställningar, val av olika språk (även svenska) och landsspecifika annex, övertygar mjukvaruversion 4.0 med nya och förbättrade funktioner. Nya funktioner: Beskrivande 3D-vy på inparametrarna Fria balkonggeometrier och stödsituationer och laster Inklusive variabla hålkäl och utskärningar i balkongplattan Fri placering av räcken, lastområde, linjelaster och punktlaster Beräkning och 3D visualisering av stödlaster, deformationer och Egcobox balkonginfästning med hjälp av finita elementmetoden Kompetent konsultation Vårt Egcobox team är inte bara redo att ge dig råd om tekniska frågor, utan att också stödja i beredningen av planeringsprocessen. Våra erfarna ingenjörer dimensionerar boxar till era balkonger och tar tillsammans med er fram lösningar för era specifika behov. Vi projektoptimerar Egcoboxarna och gör lönsamma lösningar. Resultat: Utskrifter av kort och lång rapport 3D DXF export av Egcobox placeringar i balkong 100
