LX420 SNÖSLUNGA MANUAL & RESERVDELSLISTA. LAPAB MASKIN AB Box 46 SE HALLSTAHAMMAR Tele: Fax:

Transkript

1 MANUAL & RESERVDELSLISTA LX420 SNÖSLUNGA LAPAB MASKIN AB Box 46 SE HALLSTAHAMMAR Tele: Fax: OM-LX04S

2 Orrville, OH TILL ÄGAREN Gratulerar till köpet av en ny VENTRAC LX420 Snöslunga! Avsikten med denna handbok är att hjälpa dig med en säker och effektiv användning av maskinen samt utförande av service. Med en korrekt användning och vård, kommer maskinen att ge åratal av livslängd. Vänligen läs och förstå innehållet I denna handbok helt och hållet innan maskinen används. Behåll denna handbok som framtida referens. Ange alltid modell & serienummer vid beställning av reservdelar. Vänligen fyll nedanstående information för framtida referens: Inköpsdatum: Månad Dag År Serie Nummer: Åtrerförsäljare: ÅF Adress: ÅF Telefonnummer: ÅF FAX nummer: Venture Products Inc. förbehåller sig rätten att utföra förändringar av design, konstuktion eller specifikationer utan åtagande att utföra likadana ändringar på redan tillverkade produkter. ii

3 INNEHÅLL INTRODUKTION AVSNITT A Beskrivning & Specifikationer A-1 SÄKERHET AVSNITT B Säkerhetssymboler B-1 Dekaler B-2 Allmäna Säkerhetsprocedurer B-3 Säker användning & Tips B-4 MONTAGE & ANVÄNDNING AVSNITT C Montage & Installation C-1 & 2 Fastsättning C-3 Losstagning C-4 Användningstips C-4 UNDERHÅLL/JUSTERINGAR AVSNITT D Smörjning av lager D-1 Smörjning av växellåda D-1 Byte av drivrem D-1 Justering av utkastarrör D-2 Justering av släpsko D-2 RESERVDELAR & ILLUSTRADE RITNINGAR AVSNITT E Hus & Drivning av Skruv E-1 & 2 Drivning & Fläktdrivning E-3 & 4 Utkastarrör & Hydraulik E-5 & 6 Skydd & Dekaler E-7 & 8 Skärkniv/ Stötfångarer/ Viktfördelning mm E-9 & 10 TILLBEHÖR & ILLUSTRDE RITNINGAR AVSNITT F GARANTI 12 Volt Servo Snödeflektorkontroll F-1 & 2 iii

4 INTRODUKTION Produktbeskrivning LX420 Snöslunga Ventrac Model LX420 Snöslunga är en kraftfull tvåstegsslunga med hög kapacitet. En kombination av en 40 cm skruv och en kraftfull höghastighetsfläkt ger ett effektivt snötillbehör för borttagande av snö. LX420 Snöslunga, egenskaper: En hydraulmotor för vridning av utkastarröret i 220 grader. En vändbar härdad skärkant. Snabbfäste för montage på traktorn. Justerbara glidskor. Som option, 12 volt servo för inställning av utkastardeflektorvinkeln. Ventrac LX420 Specifikationer Total Höjd cm Total Längd cm Total Bredd cm Vikt kilo Skruvöppning Bredd cm Skruv Diameter cm Fläkt Diameter cm A-1

5 SÄKERHET ATTENTION: Denna symbol identifierar en potentiell hälso- och säkerhetsrisk. Den markerar att säkerhetsåtgärder måste vidtas. Din egen och andras säkerhet är i fara DEFINITIONER AV RUBRIKORD Indikerar en hotande farlig situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada. Detta rubrikord är begränsat till de mest extrema händelser. Indikerar en hotande farlig situation som om den inte undviks, kan resultera i dödsfall eller allvarlig skada. Indikerar en hotande farlig situation som, om den inte undviks, kan resultera i mindre eller smärre skador eller skador på egendom. Kan också användas för att påkalla uppmärksamhet mot osäkert handhavande. B-1

6 Säkerhet Följande dekaler måste underhållas på VENTRAC Snöslunga. Om någon dekal saknas eller är skadad, kontakta återförsäljaren för att omgående erhålla en ny. A B C E D F Dekal Sida & Location Beskrivning Part Number A E-7, #5 Fara skydd saknas B E-7, #18 Fara Roterande delar C E-7, #17 Fara Utslungade objekt D E-5, #34 (2) Håll Händer och Fötter borta E E-7, #22 Serienummer Skylt F E-7, #23 (2) Fara Skruv B-2

7 SÄKERHET Generella Säkerhetsprocedurer för Ventrac Traktorer, Aggregat och Tillberhör Läs och förstå denna handbok innan ni använder er Ventrac utrustning. Läs och följ uppmaningarna på alla säkerhetsdekaler. Tillåt INTE barn eller outbildad personal att använda traktorn eller tillkopplade aggregat. Kontrollera att all personal som anväder denna utrustning är ordentligt utbildad på säkert handhavande. Tilllåt INTE passgerare på maskinen eller tillbehören. Använd INTE maskinen om du har druckit alkohol eller är påverkad av droger, mediciner eller inte mår bra. Använd bara kontrollreglagen när du sitter på förarsätet. Innan du använder utrustningen, kontrollera att alla skydd finns på plats och är fastsatta. Försäkra dig om att tillkopplat aggregat eller tillbehör är låst till traktorn på ett säkert sätt innan det används. Se traktormanualen för säker låsning av tillbehören. Försäkra er om att medhjälpare står på säkert avstånd från traktorn eller tillkopplade aggregat innan dessa används. Var särskilt uppmärksam om flera människor är närvarande. Tänk på att åskådare aldrig står kvar där ni sist såg dom. Håll uppmärksamheten framåt i körriktningen när traktorn är i rörelse. Vrid aldrig utkast från tillkopplade aggregat i riktning mot människor, djur, byggnader, fordon eller andra värdefulla föremål. Stanna omgående vid tecken på ett haveri och rätta till det innan du forsätter att använda utrustningen. Ett ovanligt ljud kan vara ett tecken på ett förestående haveri. Innan justeringar, service, smörjning eller utbyte av delar görs på traktorn eller tillkopplad utrustning, slå till parkeringsbromsen, sänk ner tillbehöret på marken, stanna motorn, och tag ur tändningsnyckeln. För att förhindra risk för att maskiner med 2-hastighetsaxlar rör sig ofrivilligt är det viktigt att alltid stanna maskinen på ett jämt underlag och slå till parkeringsbromsen innan ni växlar. Om utrustningen måste lämnas obevakad, stoppa motorn, tag ur tändningsnyckeln, och försäkra er om att parkeringsbromsen är tillslagen. B-3

8 SÄKERHET LX420 Säkerhetsprocedurer Använd aldrig snöslungan när det finns människor i närheten. Frusen snö, is, grus och andra objekt kan slungas iväg med dödlig hastighet. Rikta aldrig utkastarrörets utlopp mot människor, djur, byggnader, fordon eller andra värdefulla föremål. Skräp kan kastas ut från utkasarröret och orsaka skada, allvarliga personskador eller dödsfall. Föraren bör ha kännedom om de områden han rensar från snö och ha god franförhållning. Placera ut gränspinnar, tag bort stenar, markeringar eller annat skräp som kan vara översnöat. Brunnsringar, nivåskillnader, steg, brunnslock, trasig eller skadad asfalt/stenläggning, etc. bör noteras. Föraren bör staka ut områden som ska skottas innan vintersäsongen, så att potentiella säkerhetsrisker kan undvikas innan snöskottningen påbörjas i området. Om ett nytt/obekant område ska skottas, kör sakta och använd EXTREM UPPMÄRKSAMHET.Tag reda på om någon känner till eventuella säkerhetsrisker som kan finnas I området. Föraren får inte forsätta skottningen om sikten är för dålig. Om traktorn är utrustad med hytt måste vindrutan hållas ren. Kasta iväg snön i vindriktningen så mycket som möjligt. Utkastning av snö mot vinden minskar utkastningslängden och sikten. Var försiktig när du arbetar med föremål som kan hindra sikten. Stäng av PTO-uttaget när snöslungan inte används för att kasta I väg snö. Stäng alltid av PTO-uttaget och slå till parkeringsbromsen innan du stiger av traktorn för att ändra vinkeln på snödeflektorn. Försök aldrig att rensa, justera, reparera eller underhålla någon del av snöslungan när traktorn är igång. Stanna alltid motorn, tag ur tändningsnyckeln, och slå till parkeringsbromsen. Åk aldrig med så hög hastighet att det kan uppstå en skada på föraren eller utrustningen om maskinen skulle stoppas av något föremål som ligger gömt under snön. B-4

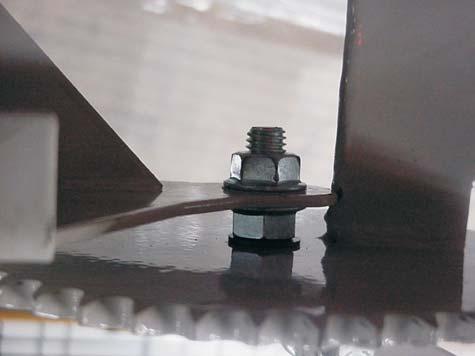

9 INSTALLATION Steg 1 Bulta fast utkastarrörets stödram till Snöslungan med 4 st. 5/16 x ¾ bultar (Se sidan E-5 i reservdelslistan) Drag slangarna genom det runda hålet på höger sida av snöslungans ram, Fig. 1 Utkastarrör förlängningsstödrör Slangdragning Figur 1 Figur 2 Fläktrör Steg 2 För utkastarröret i läge genom att trä underdelen av utkastarröret över fläktröret, samtidigt som ½ bulten riktas in i hålet för utkastarrörets förlängningsstödrör. Drag åt med en ½ flänsmutter, Fig. 2& 3 OBS: Utkastarrörets förlängning måste kunna rotera fritt när muttern har dragits åt. Monrageplåt för hydraulmotor Drag fast med 1/2 flänsmutter Figur 3 Figur 4 C-1

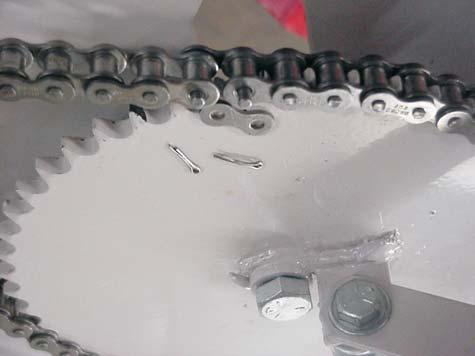

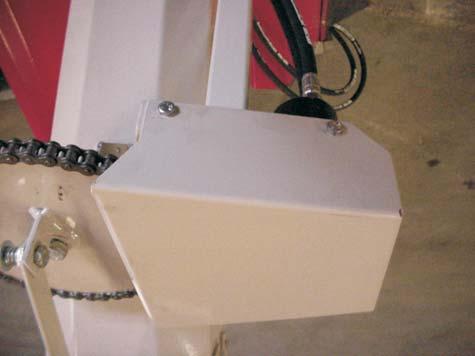

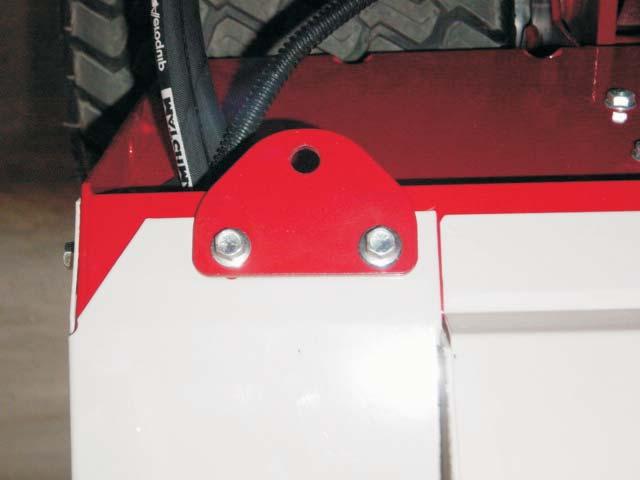

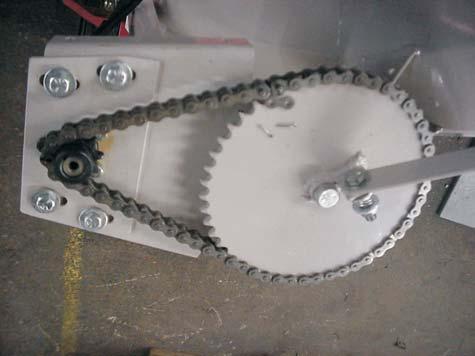

10 INSTALLATION Steg 3 Lossa bultarna för hydraulmotorns montageplåt (Fig. 4) och montera kedjan. Försäkra er om att skarvlänkens pinnar kommer upp underifrån med saxpinnarna på ovansidan, fig. 5. Sträck kedjan genom att trycka motorn utåt, från utkastarröret. Kedjan bör kunna röras ca 6 mm i sidled. Drag åt bultarna. Installera skyddet över hydraulmotorn och drag åt med (4) ¼ bultar, Fig, 6. Skarvlänken måste monteras underifrån Hydraulmotorskydd Figur 5 Figur 6 Steg 4 Montera de övre fjäderfästena på traktorn, Fig.7. På traktorer, serienr. #JBB-2044 och tidigare, måste två (2) 9/32 hål borras i framdelen av traktorramen och hytten om sådan är monterad. För att borra hålen, montera fästplåtarna på traktorramen i de existerande hålen med plåten i våg. På så vis kan fästplåten användas som borrmall, Fig, 7&8.OBS, om en hytt är monterad på traktorn så ska fästplåtarna vara på utsidan av hytten, Fig.8. Övre fjäder montagefäste Det inre hålet måste borras på båda sidor av traktorramen Bult genom befintligt hål Figur 7 Figur 8 Fäste installerat med hytt. C-2

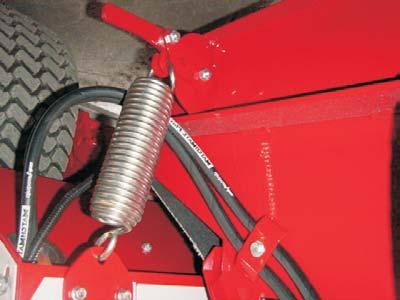

11 ANVÄNDNING Användningsinstruktioner Fastsättning på traktorn: 1. Kör traktorn sakta framåt in i lyftarmarna på snöslungan. Rikta in lyftarmarna med snöslungans dito genom att höja eller sänka frontlyften. 2. När den är helt ihopkörd, lås med den främre lyftarmslåsningen.* 3. Lyft upp snöslungan i övre läget, stäng av traktorn och lägg i parkeringsbromsen. 4. Placera stöd under snöslungan så att den inte kan sänkas ned. Sätt fast fjäderns ögla genom hålet på övre fjädermontageplåten på traktorn och drag fjäderns undre ögla över fjäderfästet på snöslungan, Fig Vrid ner fjäderhandtaget med en hand och sätt fast låspinnen i ett av hålen som är i linje med handtaget, Fig.10. (Det understa hålet rekommenderas för de flesta applikationer) 6. Placera kilrepet över det undre spåret på PTO-remskivan på traktorn. Kontrollera att kilrepet ligger rätt i spåren på remskivorna på snöslungan. 7. Lägg i PTO-fjädersträckaren på snöslungan, Fig. 11. OBS: Kilrepet kan spännas genom att sätta fjäderspännaren i ett annat hål. Se sidan D-2, Justering av fjädersträckning. 8. Torka av slangändarna, och anslut till traktorns hydraulsnabbkopplingar. 9. Montera elkontakten. (Om den ingår i montaget) *Se i traktormanualen för användning av reglagen. Figur 9 Figur 10 Fjädersträckare Figur 11 C-3

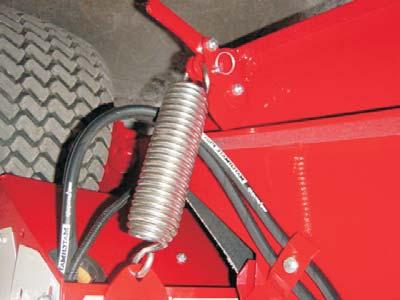

12 ANVÄNDNING Användningsinstruktioner Losstagning från traktorn: 1. Parkera traktorn på en jämn horisontell yta och drag åt parkeringsbromsen. 2. Lyft upp till övre läget, stäng av motorn och tag ur nyckeln. 3. Placera stöd under snöslungan så den inte kan sänkas ned. 4. Tag loss viktfördelningsfjädrarna enligt följande: Med en hand, håll ned fjäderfästet, tag loss låspinnen och släpp sakta upp handtaget. Tag bort fjädern och förvara den tillsammans med snöslungan. 5. Tag bort stöden under snöslungan och sänk ned den på marken. 6. Lossa dom hydrauliska snabbkopplingarna. Låt inte slangar och snabbkopplingar ligga på marken i smuts och snö. 7. Koppla ur elanslutningen. (Om den ingår i montaget) 8. Lossa PTO-fjädersträckaren på snöslungan.* 9. Tag loss kilrepet till snöslungan från PTO-remskivan på traktorn. 10. Lossa lyftarmslåsningen.* 11. Starta traktorn och backa sakta loss från snöslungan. *Se i traktormanualen hur reglagen används. Användningstips: Motorn bör varva ca varv/min innan PTO n lägg i. Snö gömmer hinder. Var alltid förberedd på det oväntade, såsom plötsliga stopp genom gömda objekt som fastnar i slungan. Vrid alltid utkastet mot öppna ytor. Kasta alltid snön i vindens riktning när det är möjligt. Inte i motvind. C-4

13 UNDERHÅLL/JUSTERINGAR Underhåll Smörj matarskruven, lyftaxeln, & slungans axellagringar ungefär var 25:e timma. Smörj inte för mycket! Vanligtvis räcker det med ett till två pumpslag på smörjsprutan. Ytterligare smörjning kan behövas vid extremt smutsig omgivning eller svåra förhållanden. Växellådstillverkare rekommenderar att växellådsoljan ska bytas efter de första 50 timmarna och därefter var 500:e timma eller en gång per säsong. Kontrollera växellådsoljan var 100:e timme. Den bör vara ca 1/2-full. Använd alltid växellådsolja när oljan byts eller fylls på. Byte av kilrem Venture Part# PTO kilrem från serie 3000-traktor till snöslunga A90 81.A090 Kilrem till matarskruv (2) A48 81.A048 Kilrem till fläkt B63 81.B063 Byte av kilrem till fläkt: 1. Lossa sträckfjädrarna till kilremmen för fläkten. 2. Tag loss de två bultarna (Figur 12) från fästet till den bakre lagringen för snöslungans drivaxel. 3. Vrid fästet som visat. (Figur 13) 4. Tag bort PTO-remmen. Tag bort den gamla drivremmen till fläkten och montera en ny. Sätt tillbaka PTO-remmen. 5. Vrid tillbaka fästet och montera de två bultarna. 6. Sätt an remspänningsfjädrarna till fläktens kilrem. Figur 12 Figur 13 Byte av kilrem till matarskruv: 1. Lossa remsträckarfjädrarna och tag bort de gamla remmarna. 2. Montera nya remmar och sätt an remsträckarfjädrarna. D-1

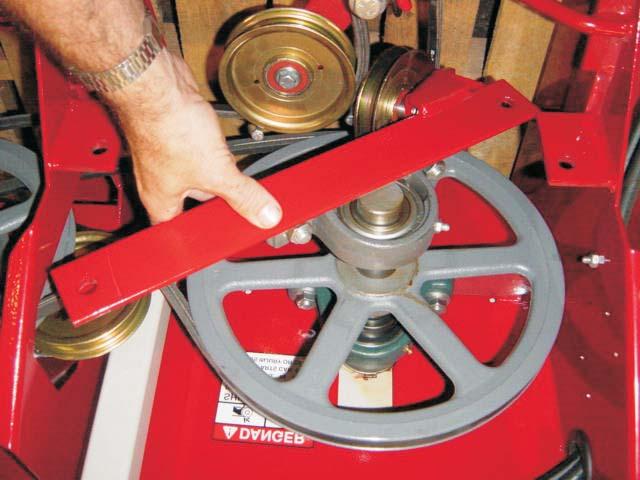

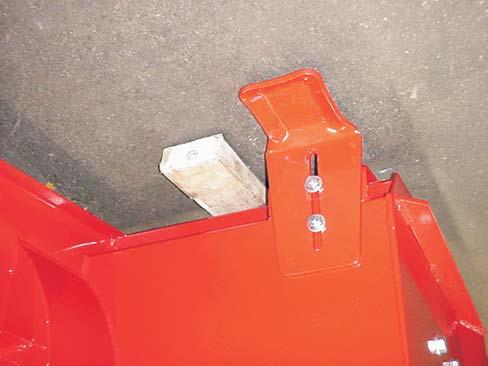

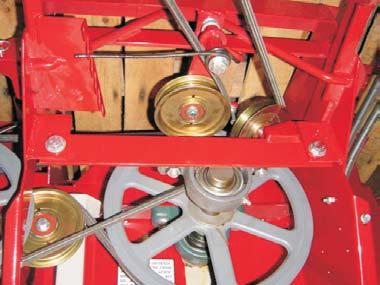

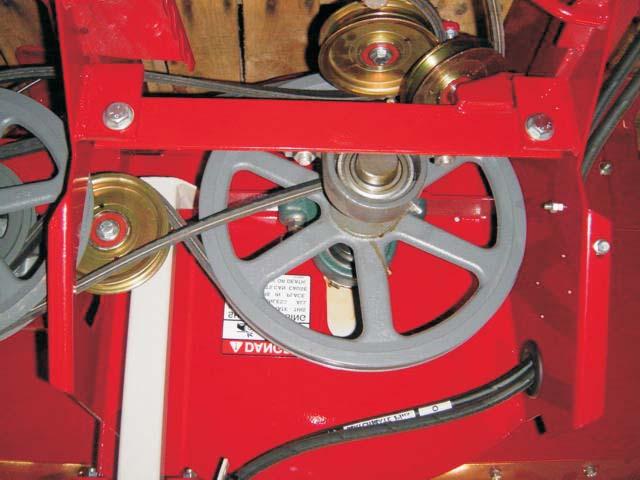

14 UNDERHÅLL/JUSTERINGAR Justeringar Justering remspänning: Kilremmens spänning är justerbar. Justeringen tillåter en del slirning för att skydda växellådan och drivlina om ett föremål skulle fastna i skruven eller fläkten så att dessa stannar. Från fabriken monteras fjädern med så liten spänning som möjligt. Spänningen kan ökas om det behövs. Justering av utkastarrör: Deflektorn för utkastarröret kan justeras manuellt till olika positioner. Lossa utkasarrörets justerlänk genom att dra den åt sidan och flytta deflektorn till önskad vinkel. Sätt tillbaka justerlänken. Med det elektriska servot (tillbehör), kan utkastarrörets deflektor justeras med en knapp på traktorns instrumentbräda. (Part # ) Justering av släpskor: Släpskor är till för att justera höjden på skäreggen. Detta är till nytta när man kör på t.ex. grusvägar. För att justera släpskorna, parkera traktorn med snöslungan på en jämn och horisontell yta. Lyft upp snöslungan och lägg stöd med önskad höjd under skäreggen. (Figur 3) Släpp ned snöslungan tills den vilar på stöden. Stäng av motorn och tag bort tändningsnyckeln. Lossa bultarna till släpskorna och justera in släpskorna tills dom ligger an mot marken. Drag åt bultarna. Båda släpskorna ska justeras till samma höjd. Figur 3 D-2

15 RESERVDELS- MANUAL LX420

16 RESERVDELAR ILLUSTRATED RITNING CHASSIE & SKRUVDRIVNING E-1

17 RESERVDELAR CHASSIE & SKRUVDRIVNING REF. PART NO. BESKRIVNING ANT /8-16 x 1-1/2 Bolt /8 SAEFlat Washer Rubber Paddle Clamp Rubber Paddle Auger A06N /8-16 Nylon Lock Nut K /8 x 1-1/4 Key SF /2-13 Flange Nut GF /4-28 Grease Fitting FB /16 Flange Block Bearing /2 SAE Flat Washer /2-13 x 1-1/4 Bolt SS /16-18 x 3/8 Set Screw AK groove Pulley - 1-7/16 Bore A A48 Belt /2-13 x 3 Bolt Single Torsion Spring B /2 ID x 5/8 OD x 5/8 Bushing Auger Drive Idler Arm /8-16 x 2 Bolt Flat Idler Pulley SF /8-16 Flange Nut AK groove Pulley - 1 Bore K /4 x 1-1/4 Key /4 NPTBreather Plug Gearbox K /4 x 1 Key BK110H H-Bushing Pulley H16S Split Bushing /4-20 x 3/4 Bolt /8Lock Washer /8-16 x 1 Bolt SF /16-18 x 3/4 Flange Bolt Main Frame Snow Thrower Retainer SF /16-18 Flange Nut SF /4-20 Flange Nut /4-20 x 2-1/4 Bolt E-2

18 RESERVDELAR ILLUSTRATED RITNING HUVUDDRIVNING & FLÄKTDRIVNING E-3

19 RESERVDELAR HUVUDDRIVNING & FLÄKTDRIVNING REF. PART NO. BESKRIVNING ANT K /4 x 1 Key SS /16-18 x 3/8 Set Screw BK Pulley - 1 Bore B B63 Belt /2-13 x 3 Bolt /2 SAE Flat Washer Single Torsion Spring B /2 ID x 5/8 OD x 5/8 Bushing Blower Drive Idler Arm SF /2-13 Flange Nut SF /8-16 Flange Nut /8 SAE Flat Washer Flat Idler Pulley /8-16 x 1-1/2 Bolt /2-13 x 4-1/2 Bolt Power Supply Idler Arm /4-20 x 1-3/4 Bolt SF /4-20 Flange Nut A A90 Belt Bearing Idler Mount /4 V-Idler Pulley /2-13 x 1-3/4 Bolt Bearing Reinforcement Plate /2-13 x 1-1/4 Bolt PB /16 Pillow Block Bearing BK Pulley - 1-7/16 Bore FanShaft K /8 x 1-1/4 Key GF /4-28 Grease Fitting Fan Spacer Bushing Fan Q /16 Q1 Bushing /8-16 x 1-1/4 Bolt E-4

20 RESERVDELAR ILLUSTRATED RITNING UTKASTARRÖR & HYDRAULIK E-5

21 RESERVDELAR UTKASTARRÖR & HYDRAULIK REF. PART NO. BESKRIVNING ANT #40 SSConnector Link #40 SS Roller Chain x 30-7/ Chute Rotation Drive Cover SF /4-20 x 1/2 Flange Bolt w/rubber SF /4-20 Flange Nut H #40 9T Sprocket K /16 x 5/8 Key /4-28 x 1/2 Bolt /4Lock Washer /16-18 x 3/4 Bolt /16 SAE Flat Washer Motor Mount Hydraulic Motor Hydraulic Hose Assembly - 1/4 x Hydraulic Male Quick Coupler /4 NPT.025 Orifice Fitting SF /16-18 Flange Nut Chute Support Post A /4-20 Lock Nut Hose Clamp /4 SAE Flat Washer /4-20 x 1-1/4 Bolt /2 ID Rubber Grommet SF /2-13 Flange Nut B /2 ID x 5/8 OD x 5/8 Bushing Main Chute A /8-16 Lock Nut /8 SAE Flat Washer /16 OD x 5/8 Compression Spring Chute Adjustment Link /8-16 x 1-1/2 Bolt /2-13 x 2 Bolt A /16-18 Lock Nut Nylon Washer Chute Deflector E-6

22 RESERVDELAR ILLUSTRATED RITNING SKYDD & DEKALER E-7

23 RESERVDELAR SKYDD & DEKALER REF. PART NO. BESKRIVNING ANT Chute Guard SF /16-18 Flange Nut /16 SAE Flat Washer /16-18 x 3/4 Bolt Decal, Keep Hands & Feet Away Decal, Danger - Auger Hazard Decal, Ventrac Decal, Danger - Shield Missing SF /4-20 Flange Nut SF /4-20 x 5/8 Flange Bolt w/rubber Auger Drive Belt Cover SF /4-20 x 1/2 Flange Bolt w/rubber /8-16 x 3/4 Bolt /8 SAE Flat Washer Gearbox Drive Shield E /4-20 U-Nut Decal, Thrown Object Hazard Decal, Moving Part Hazard Gearbox Fan Belt Cover A /4-20 Lock Nut Drive Belt Cover Belting Belt Shield Clamp SF /4-20 x 1/2 Flange Bolt Serial Number Plate E-8

24 RESERVDELAR ILLUSTRATED RITNING SKÄRKANT, STÖTFÅNGARE, VIKTFÖRDELNING, ETC. E-9

25 RESERVDELAR SKÄRKANT, STÖTFÅNGARE, VIKTFÖRDELNING, ETC. REF. PART NO. BESKRIVNING ANT Bump Bar SF /16-18 Flange Nut /16-18 x 3/4 Bolt SF /4-20 x 1/2 Flange Bolt Spring Anchor Mounting Plate SF /4-20 Flange Nut OD x 8-3/8 Extension Spring Spring Anchor Companion Plate Spring Anchor Lever /8 x 1 Ball Pin /8-16 x 1 Bolt /8 SAE Flat Washer A /8-16 Lock Nut SF /8-16 Flange Nut /16 USS Flat Washer Skid Shoe /8-16 x 1 Carriage Bolt SF /8-16 x 1 Flange Bolt Auger Housing Side Wear Edge Cutting Edge E-10

26 RESERVDELAR ILLUSTRATED RITNING 12 VOLT SERVO för DEFLECTORKONTROLL F-1

27 RESERVDELAR 12 VOLT SERVO för DEFLECTORKONTROLL REF. PART NO. BESKRIVNING ANT Wire Clamp CP /32 x 3/4 Cotter Pin /8 x1-1/4 Clevis Pin VoltElectric Actuator Wiring Harness F-2
