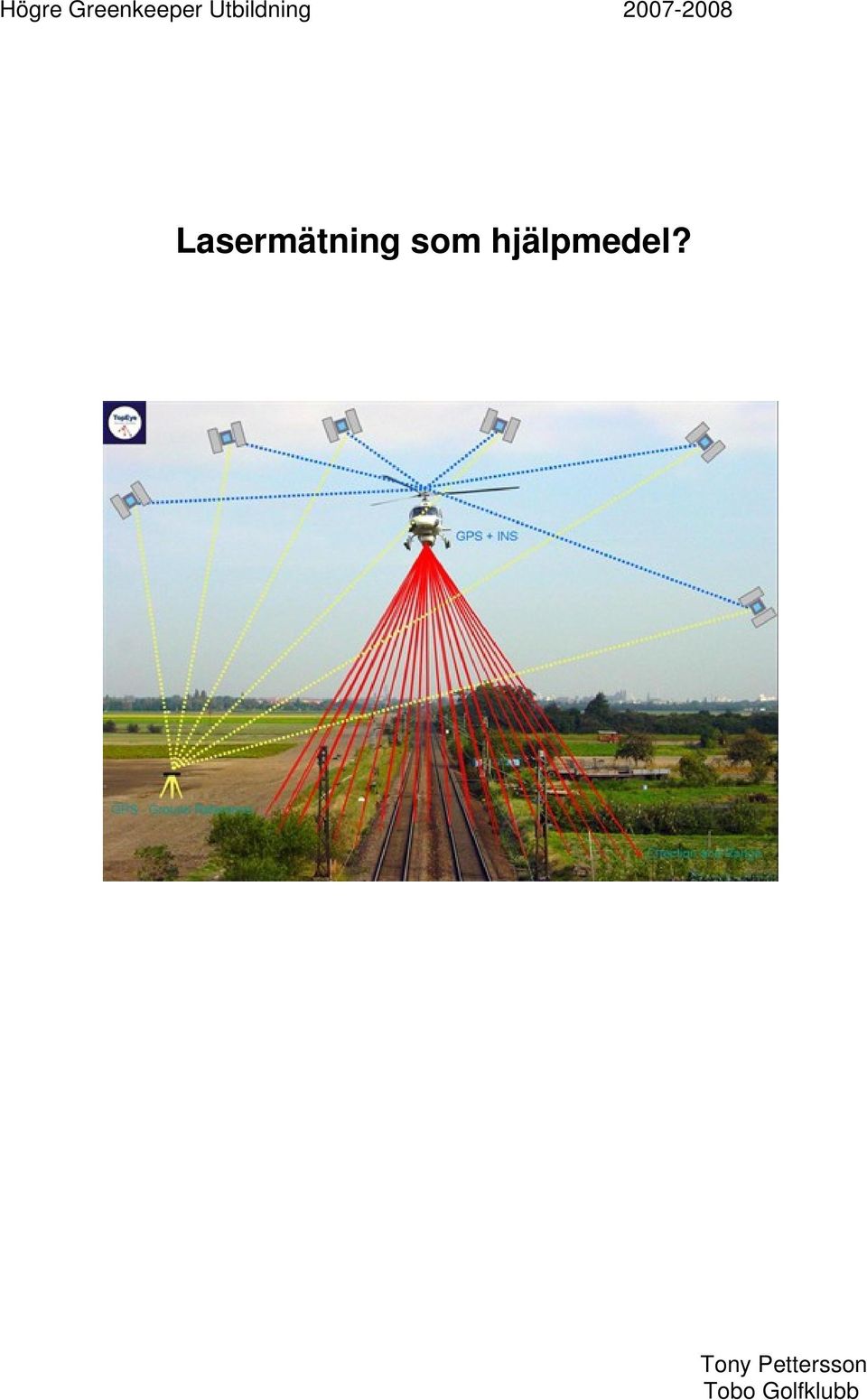

1 Högre Greenkeeper Utbildning Lasermätning som hjälpmedel? Tony Pettersson Tobo Golfklubb

2 Innehållsförteckning Innehållsförteckning 2 Frågeställning 3 Inledning 3 Exempel 1 4 Hål 4 5 Vattnets flöde hål Exempel Slutsats 11 Källförtäckning 11 2

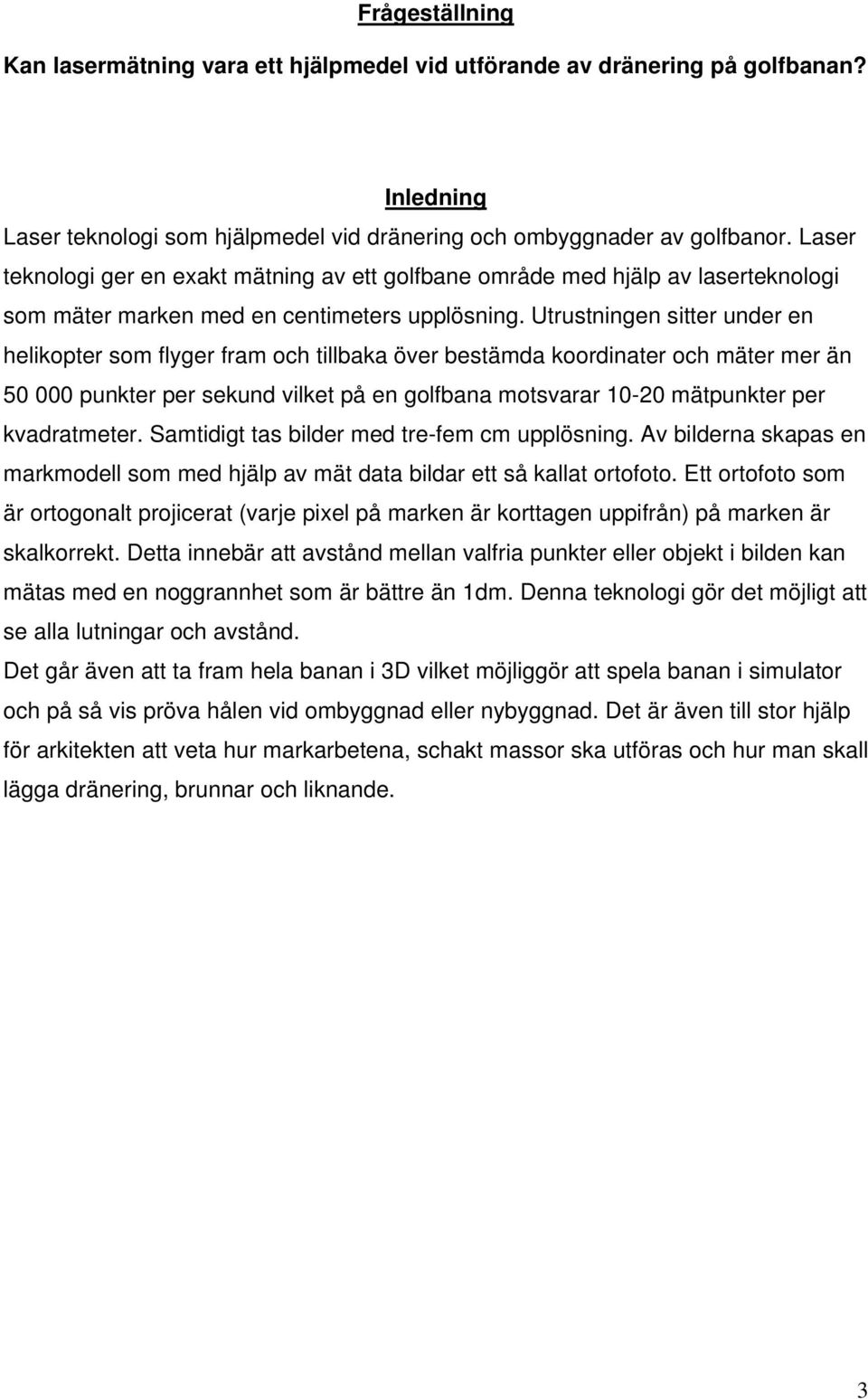

3 Frågeställning Kan lasermätning vara ett hjälpmedel vid utförande av dränering på golfbanan? Inledning Laser teknologi som hjälpmedel vid dränering och ombyggnader av golfbanor. Laser teknologi ger en exakt mätning av ett golfbane område med hjälp av laserteknologi som mäter marken med en centimeters upplösning. Utrustningen sitter under en helikopter som flyger fram och tillbaka över bestämda koordinater och mäter mer än punkter per sekund vilket på en golfbana motsvarar mätpunkter per kvadratmeter. Samtidigt tas bilder med tre-fem cm upplösning. Av bilderna skapas en markmodell som med hjälp av mät data bildar ett så kallat ortofoto. Ett ortofoto som är ortogonalt projicerat (varje pixel på marken är korttagen uppifrån) på marken är skalkorrekt. Detta innebär att avstånd mellan valfria punkter eller objekt i bilden kan mätas med en noggrannhet som är bättre än 1dm. Denna teknologi gör det möjligt att se alla lutningar och avstånd. Det går även att ta fram hela banan i 3D vilket möjliggör att spela banan i simulator och på så vis pröva hålen vid ombyggnad eller nybyggnad. Det är även till stor hjälp för arkitekten att veta hur markarbetena, schakt massor ska utföras och hur man skall lägga dränering, brunnar och liknande. 3

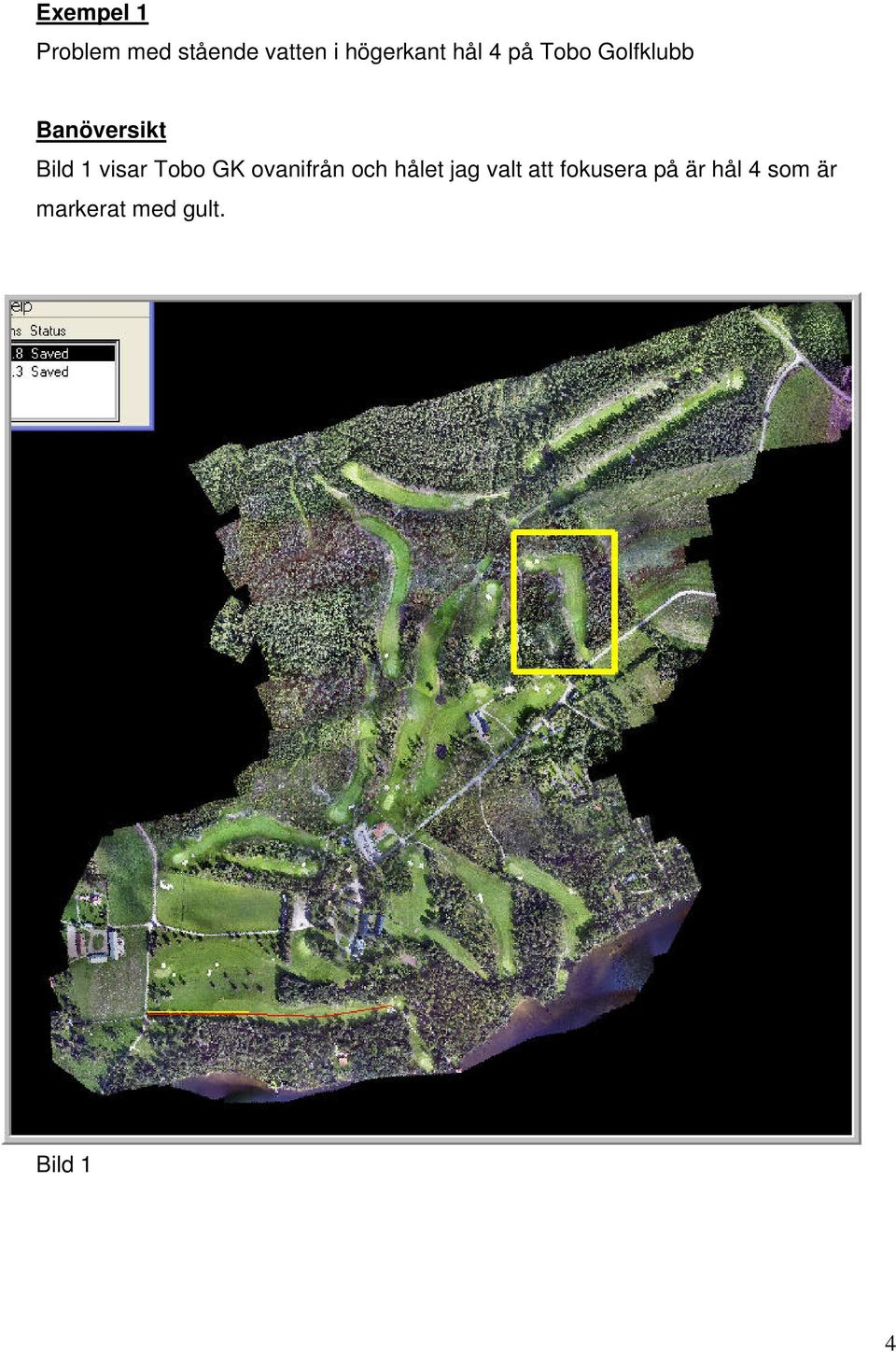

4 Exempel 1 Problem med stående vatten i högerkant hål 4 på Tobo Golfklubb Banöversikt Bild 1 visar Tobo GK ovanifrån och hålet jag valt att fokusera på är hål 4 som är markerat med gult. Bild 1 4

5 Hål 4 Bild 2 hål 4. Bild 2 5

6 Vattnets flöde hål 4 Bild 3 visar vattnets flöde över banan = de blå strecken. Ju kraftigare streck desto mer vatten rinner det. De röda fyrkanterna som syns är lågpunkter som gör att vattnet stannar upp i stället för att rinna ut i diket, med blöt område som följd. Bild 3 6

7 Bild 4 visar tydligt att vattnet som rinner över fairway inte når fram till vattendammen utan blir stående i kanten mot semiruffen vid mycket regn. Bild 4 7

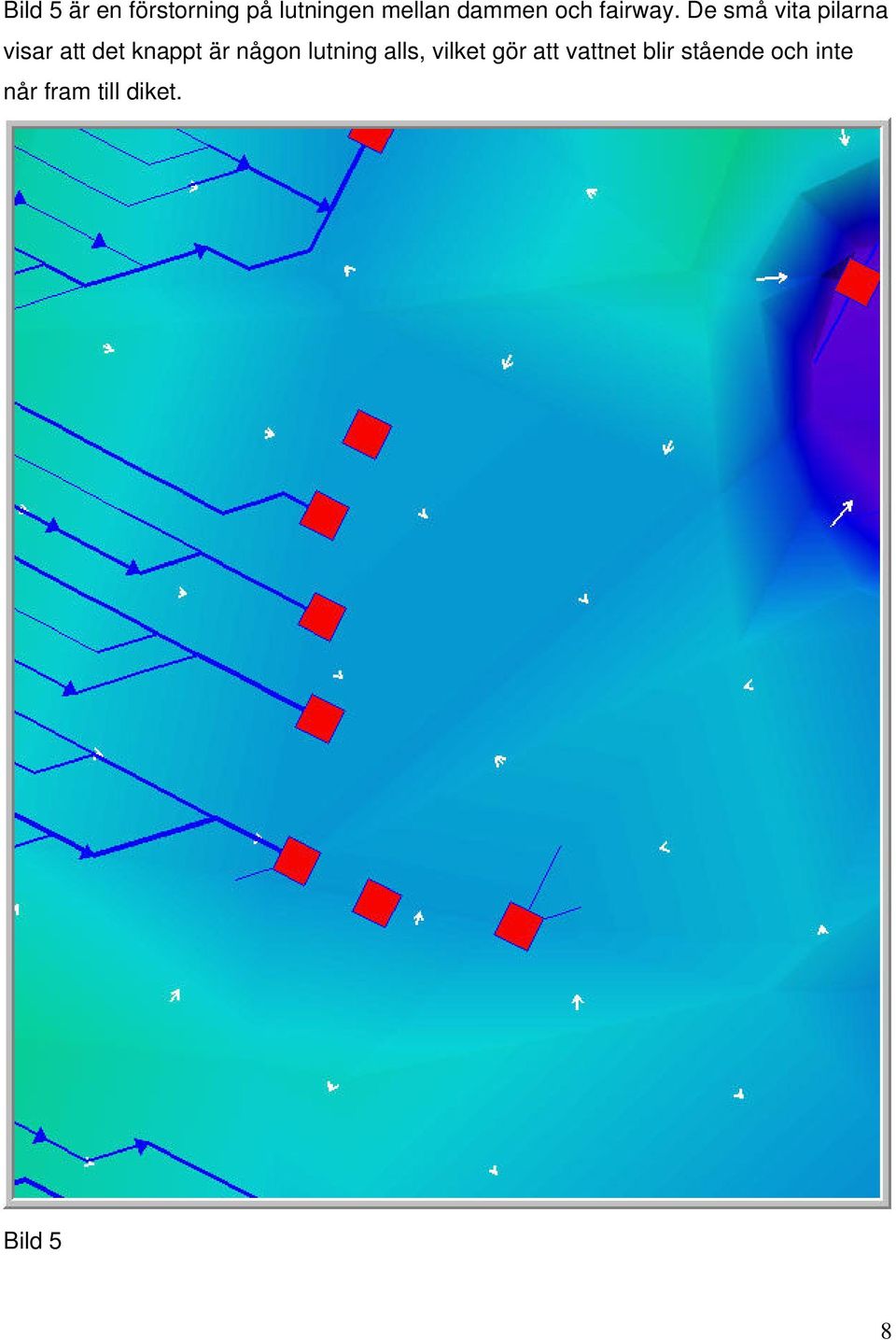

8 Bild 5 är en förstorning på lutningen mellan dammen och fairway. De små vita pilarna visar att det knappt är någon lutning alls, vilket gör att vattnet blir stående och inte når fram till diket. Bild 5 8

9 Exempel 2 Att man kan se hur mycket vatten som samlas vid en punkt. Exemplet visar green 13 Tobo GK. Bild 6 visar green 13 och vattenflödet där vi har problem på höger sida framför bunkern. Bild 6 9
