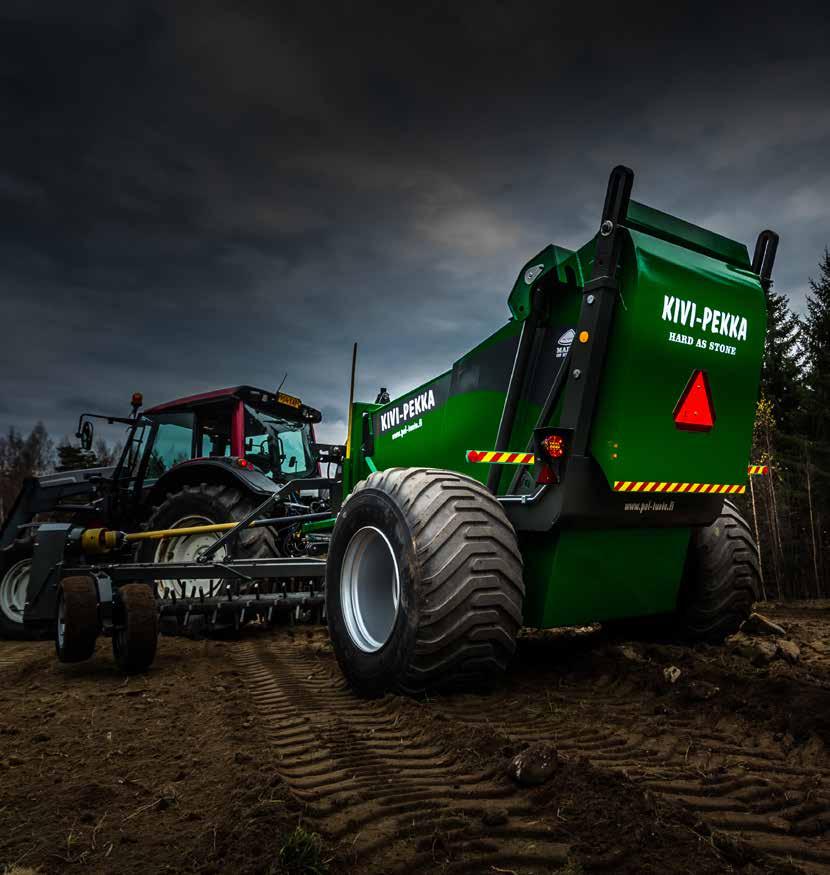

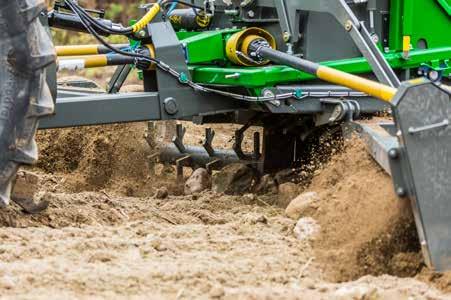

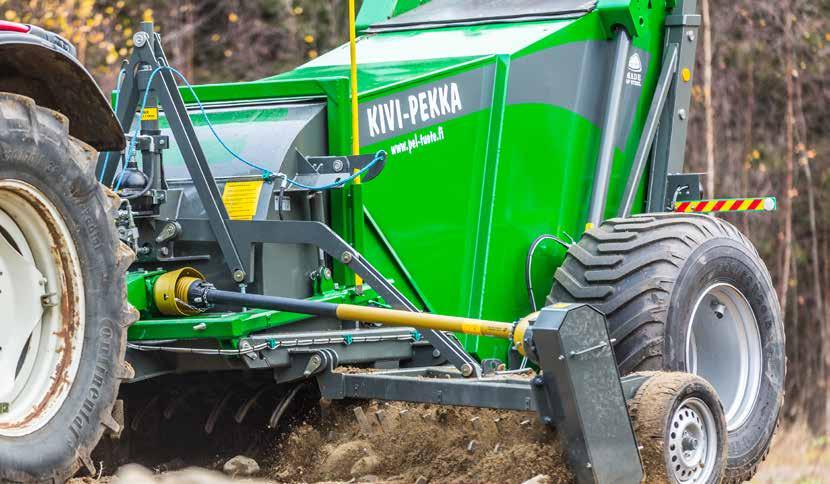

2 KIVI-PEKKA STENPLOCKARE Kivi-Pekka stenplockare tillverkas i Rantasalmi bland de stenigaste åkrarna i Finland. Stenarna på våra åkrar består huvudsakligen av granit, vilket sätter maskinerna på prov och erbjuder en perfekt produktutvecklingsmiljö. Kivi-Pekka stenplockare plockar effektivt upp stenar från åkern före sådden och förhindrar därmed skador på andra jordbruksmaskiner. Maskinerna skräddarsys alltid efter kundernas önskemål. Kivi-Pekkas hållbarhet och effektivitet gör den lämplig för såväl maskinkooperativ som maskinentreprenörer. Förutom jordbruksarbete kan maskinen även användas vid reparation och anläggning av vägar, golfbanor och grönområden. Kivi-Pekka stenplockare säljs till 43 länder, där de används för att plocka stenar från hundratusentals hektar stora åkrar. KOSTNADSEFFEKTIVITET Eftersom maskinen inte kräver någon hög bogseringskapacitet eller hydraulisk kapacitet (70 hk/20 l/min) av traktorn kan jordbrukets andra maskiner användas till andra arbeten. Kivi-Pekka stenplockare tillverkas i tre olika arbetsbredder: 4 m, 5 m och 6 m. Maskinens bredd väljs utifrån hur mycket den ska användas så att man får en maskin som uppfyller kundens behov. Kivi-Pekka 5 och Kivi-Pekka 6 har en bredare lyfttrumma, vilket gör den effektivare vid hantering av stenigare jord. KIVI-PEKKA STENPLOCKARE STANDARDUTRUSTNING järnspett alla kraftöverföringsalar såll till stenbehållaren såll till lyftrumman enligt kundens val Rotationsvakt TILLÄGGSUTRUSTNING starka pinnar till lyftrumman Kivi-Pekka 4: 18 pinnar, Kivi-Pekka 5/6: 28 pinnar LED-lampor och LGF-skylt standarddäck 560/60R22.5 ktipphöjd 290 cm inställbar Vid dammiga förhållanden kan sikten vid körning med Kivi-Pekka vara mycket dålig. Rotationsvakten håller koll på drivningen av strängläggaren och lyfttrumman. En signallampa på skärmen i styrhytten tänds om strängläggaren eller lyfttrumman stannar under arbetet. LYFT AV STRÄNGLÄGGARE RENA STENAR Kivi-Pekkas jordsåll tar bort jord från stenarnas yta och ser till att ytjord av god kvalitet blir kvar där den ska vara: på åkern. Stenarna blir renare och kan användas vid t.e. byggnadsarbete eller som markbyggnadsmaterial. Sållningen sker vid tippningen. Jorden rinner ner i en jordlåda och vidare ut på åkern. Stenbehållarens bakvägg och botten har en robust nätdesign. Stenbehållarens överdel består av kraftig Harde-plåt. EFFEKTIVIT DRIVSYSTEM Kivi-Pekka har förstärkta drivremmar. Kraften överförs till lyfttrumman via raka drivremmar, vilket minskar kraftbehovet. Remmarna skyddar också mot överbelastning samtidigt som de absorberar stöten från stenarna som träffar maskinen. Remmarna är mycket slittåliga och kräver mycket lite underhåll. Kivi-Pekka stenplockare har mycket låga driftkostnader eftersom drivlinan inte innehåller några dyra delar som behöver bytas ut. HÅLLBARHET Kivi-Pekka stenplockare tillverkas med hög yrkesskicklighet, och kvaliteten och styrkan på stålet som används som material har valts ut noggrant baserat på mer än 30 års erfarenhet. Vi utvecklar kvaliteten kontinuerligt och fokuserar speciellt på att förbättra maskinernas hållbarhet och funktionssäkerhet för att uppfylla behoven inom de snabbt utvecklande och väande jordbruks- och entreprenadsektorerna. En separat hydraulisk lyftmekanism för strängläggarna finns som tilläggsutrustning till Kivi-Pekka. Strängläggarna lyfts med en enkelverkande hydraulcylinder, som lyfter båda strängläggarna samtidigt. Strängläggarna låses mekaniskt i det övre läget med hakar så att de håller sig uppe under transport. Kraftöverföringsalarna och manövervajrarna behöver inte kopplas loss, utan allt som behövs för att göra Kivi-Pekka klar för upptagning eller transport kan göras från styrhytten utan att föraren behöver stiga ur traktorn. STARKA PINNAR Kivi-Pekka kan utrustas med starka pinnar (12 X 45 mm) till lyfttrumman. Dessa pinnar håller tre gånger längre än normala pinnar. Eftersom pinnarna är den del på maskinen som slits mest kommer de därför att spara pengar med tiden. Som nyhet erbjuder vi etra starka pinnar (13 X 50 mm) med ännu bättre hållbarhet än de starka pinnarna. Pinnarna viker sig åt sidan för att undvika blockeringar behöver inte roteras bakåt. Fortsätt till nästa sida»

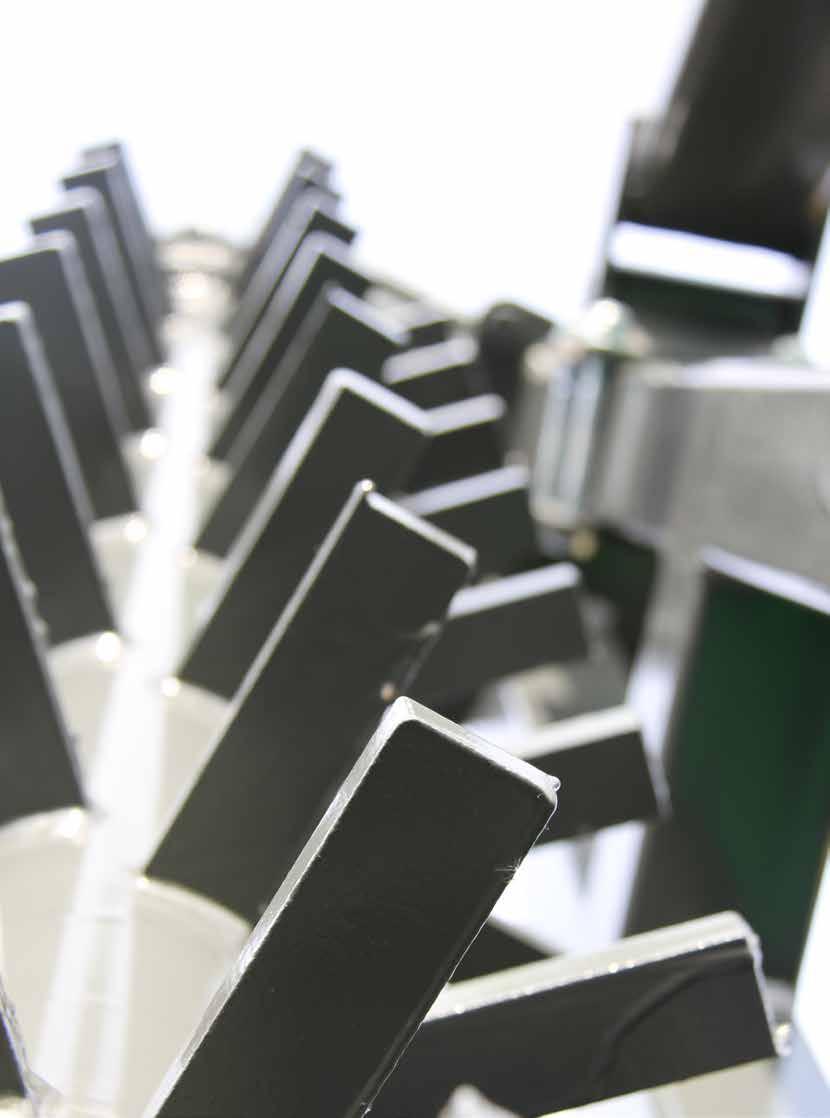

3 KIVI-PEKKA STENPLOCKARE JORDBRUKSMASKINER Fle Drum Kivi-Pekkas Fle Drum möjliggör plockning av större stenar än med en lyfttrumma av standardmodell. Kraftöverföringen sitter på en separat stomme som lyfter hela lyfttrumman och möjliggör plockning av upp till 50 kg tunga stenar. En hydraulisk tryckackumulator i Fle Drum höjer trumman och hjälper den över stora stenar. Trumman kan dessutom lyftas i det översta läget med hydraulik. Fjädringen i Fle Drum dämpar stötar mot sållet och pinnarna och förlänger därmed deras livslängd. ÖVRIG TILLÄGGSUTRUSTNING Boggi 500/50R17 Boggi 500/55R20 710/45R /50R26.5 Sållalternativ: 30, 35, 40, 50 mm Scharmuller K80 dragkroksanordning Stånskydd Rotationsvakt Hydraulisk lyft av strängläggare Raka remmar för lyfttrummans kraftöverföring Starka pinnar till lyfttrumman (12 45 mm) Etra starka pinnar till lyfttrumman (13 X 50 mm) Boggistödhjul för 4-metersmodellen Fle drum Hydrauliska bromsar Pneumatiska bromsar SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. FINSK EXPERTIS FRÅN DE STENIGASTE ÅKRARNA I FINLAND SE VIDEOR: > Videot

4 KIVI-PEKKA TALLRIKSHARV STANDARDUTRUSTNING Djupinställning av sidotallrikar Rengöringsskrapa som håller packvalsen ren Transportljus som standard Hydraulisk inställning av arbetsdjup Hydraulisk dragstång LED-lampa bak och fram LGF-skylt Displayskala för arbetsdjup Hållbara navenheter från SKFt GRÄSBEARBETNING MED ALLSIDIG BOGSERAD TALLRIKSHARV KIVI-PEKKA TALLRIKSHARV Kivi-Pekka kan även användas vid gräsbearbetning. Maskinen är konstruerad för att användas i alla slags förhållanden. Gräsbearbetning skiljer sig från stubbearbetning i det att det kräver två körningar och ställer högre krav på maskinen. Om gräset dödas kemiskt blir det mjukt, vilket underlättar bearbetningen avsevärt. Det går emellertid också att bearbeta levande gräs. För att underlätta bearbetningen av levande gräs ska det helst vara kort så att det inte finns alltför mycket massa som ska bearbetas och blandas. TILLÄGGSUTRUSTNING Packvals med större diameter (800 mm) som fungerar bättre när det är blött. KIVI-PEKKA tallriksharv kan användas för stubbearbetning, reducerad bearbetning och såddbearbetning. Den bogserade tallriksharven kan köras utan att maskinen behöver lyftas vid vändtegarna, vilket förbättrar arbetseffekten dramatiskt. Vid körning med en buren tallriksharv går en stor del av den totala arbetstiden åt till att vända på vändtegar och i hörn där man måste lyfta upp harven. Med tallriksharven kör man runt åkern eftersom harven är bogserad och därför kan användas även i kurvorna. Det ger ett bättre resultat än med en jämförbar buren harv. Harven är antingen i kontinuerligt arbetsläge eller sitter på den bakre gummipackvalsen så att traktorns bakhjul inte orsakar orimlig belastning på åkerytan som normala burna maskiner gör. På så sätt undviker man att kompaktera åkern. ENKEL OCH STABIL KONSTRUKTION Den stabila, rymliga och nästintill stockningsfria konstruktionen garanterar effektiv nedmyllning av halm och vätavfall i bearbetningslagret. En fast bakhjulsats med sluten gummipackvals har monterats på maskinens stomme, och arbetsdjupet ställs in hydrauliskt genom att tallriksalarna vrids. Arbetsdjupet kan ställas in på mellan 0 15 cm och tallrikarnas transporthöjd är 30 cm. Hydraulisk framsladd med separat hydraulcylinder. Framsladden har sladdfjädrar med 150 mm breda knivblad, vilket underlättar formning av åkerytan och tilljämning av plöjd mark. Efterharven följer tallrikarnas arbetsdjupinställning automatiskt, men kan också låsas i övre läget när den inte används. Efterharven ger en bra såbädd vid såddbearbetning. Vid stubbearbetning används efterharven för att sprida ut halmhögar och därmed underlätta kommande arbetsskeden. Alternativt finns det en slät tallrik för väldigt låg bearbetning. Det finns också en såenhet och en tvåradig såharv för kompletteringssådd.

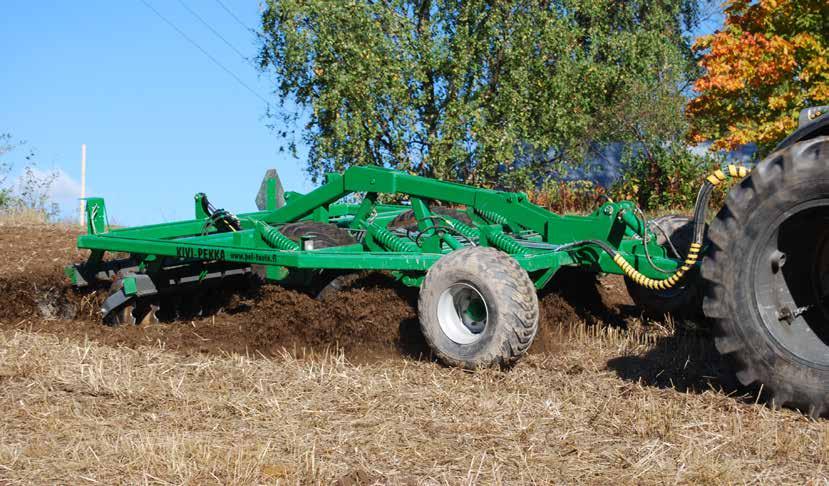

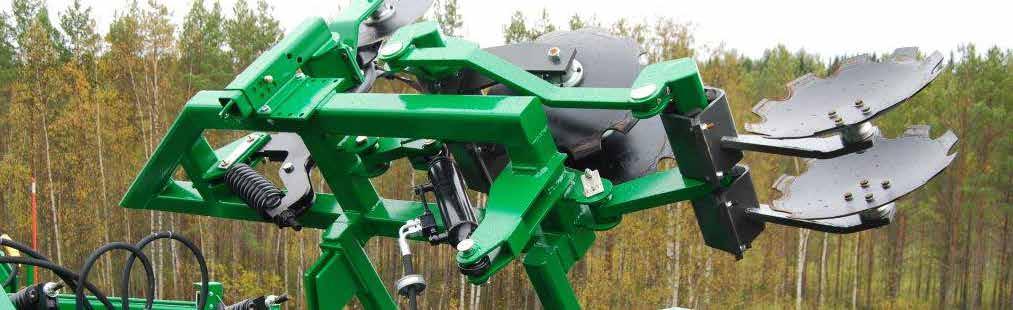

5 KIVI-PEKKA MULTIVAATTOR EGENSKAPER Multivatorn har kultivatorpinnar i tre rader med gåsfötter och fjäderutlösare. De fungerar säkert även i tuffa och steniga förhållanden. Gåsfötterna skär upp hela bearbetningsunderlaget och kan justeras i vinkelled. Tallrikarna sitter på en separat hjälpstomme med gummidämpare och ställs in i djupled genom att man ändrar cylinderns längd. Multivatorn drivs med stora hydrauliskt inställbara hörnhjul framtill som ser till att maskinen håller ett jämnt arbetsdjup. Tack vare sin stabila konstruktion klarar hörnhjulen av att glida lite åt sidan. KIVI-PEKKA MULTIVAATTOR Multivatorn är en väldigt mångsidig maskin då de två jordbearbetningselementen, kultivatorn och tallriksharven, har av varandra oberoende djupinställningsfunktioner. Det erbjuder god fleibilitet vid olika förhållanden. Maskinen har kultivatorpinnar i tre rader med gåsfötter och fjäderutlösare, vilket möjliggör en grövre och djupare bearbetning (0 20 cm). Tallriksharvsenheten baktill jämnar ut och finfördelar ytan efter kultivatorn och kan även användas som en ren tallriksharv (0 15 cm). Framhjulen och transporthjulen ser till att harven alltid går rakt i förhållande till åkerns yta och håller ett konstant djup för ett mycket jämnt bearbetningsunderlag och en färdig såbädd. De stora transporthjulen i mitten möjliggör liten svängradie och gör detta till en smidig maskin. Tallrikarnas lager har mycket täta och pålitliga navenheter från SKF De stora transporthjulen garanterar en stabil gång både på väg och på åker. Det korta avståndet mellan dragpunkten och aellinjen på transporthjulsatsen mitt på maskinen förbättrar smidigheten. Det breda gåsfotsbladet skär upp bearbetningsunderlaget längs hela arbetsbredden och blandar det kraftigt. De justerbara utjämningstallrikarna förhindrar att jorden som kultivatorpinnarna slänger iväg hamnar utanför arbetsbredden och tryggar ett jämnt och bra resultat. Kultivatorenhetens arbetsdjup begränsas med clips som monteras på cylindrarnas skaft. Kultivatorpinnens fjäderutlösare förhindrar den från att skadas när den träffar ett hinder. Ett annat pinnalternativ för multivatorn Kultivator, arbetsdjup 0 20 cm. Tallriksharv, arbetsdjup 0 15 cm. Multivator + tallriksharv, arbetsdjup: 0 20 cm.

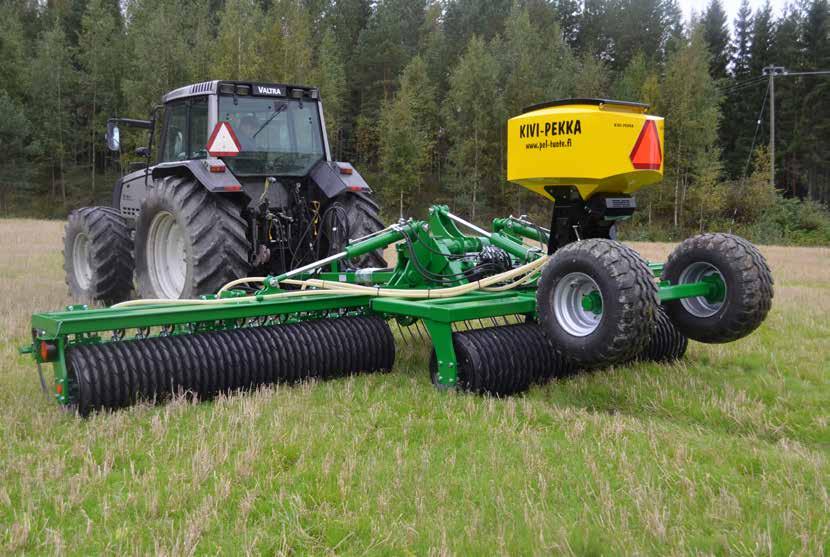

6 KIVI-PEKKA VÄLT 700 EGENSKAPER Pakvals Den gummibelagda packvalsen har konstruerats för att tåla slag och tuff användning. Därmed kan man öka både hastigheten och effekten avsevärt i rad olika förhållanden jämfört med normala vältar. Vält KIVI-PEKKA VÄLT 700 Välten har konstruerats för att tåla påfrestningarna på steniga åkrar. De starka specialdesignade gummipackvalsarna skadas inte när de slår i en sten och dämpar även slag mot lagren. På så sätt slipper man de vanliga skadorna på vältens diskar och problemen med lagren. Välten lämnar efter sig ett normalt och jämnt resultat och trycker tillbaka stenar i marken. Välten består av tre block. Vid transport på väg lyfts maskinen upp på separata transporthjul. Sidoblocken viks in hydrauliskt i transportposition och trycks ner i arbetsposition med en tryckackumulator så att man får ett jämnt yttryck längs hela bredden och följsamhet efter markens konturer. Maskinen kan utrustas med en framsladd eller gräsharv för att öka dess användningsmöjligheter. Välten trycker ner och packar fröna mot marken och förbättrar deras groförmåga dramatiskt samtidigt som den trycker ner stenar i marken. Den pneumatiska såenheten kan utrustas med en 300 eller 500 liters fröbehållare. Då har välten 8 st. matarrör. Om såenheten är 800 liter har välten 16 st. matarrör. Gräsharven och den pneumatiska såenheten möjliggör effektiv gräsförnyelse och kompletteringssådd. Det går även utmärkt att så andra småfrön. Den hydrauliska framharven i två rader öppnar försiktigt upp åkerns yta och ser till att fröet får bra kontakt med marken. Välten trycker sedan ner och packar fröna mot marken. Den hydrauliska framsladden möjliggör effektiv tilljämning av den bearbetade marken samt söndring och smulning av jordskorpor och -klumpar. Välten fungerar bäst vid tilljämning av plöjd mark och gör att man slipper andra bearbetningsskeden före sådden. Framsladden jämnar till ojämnheter och välten packar ytan och förhindrar den från att torka för snabbt. Vältens hydraulik drivs av elblock med on/off-funktion. Arbetet kräver högst två hydraulblock från traktorn. Välten består av tre block. Vid transport på väg lyfts maskinen upp på separata transporthjul. Tryckackumulatorer sätter jämnt tryck på packvalsarna och skapar fleibilitet mellan blocken. Den hållbara packvalsen av gummi gör att välten kan hålla en högre hastighet Såenhet Såenheten är en PS 300 eller PS 500 (liter) från APV med elfläkt eller en PS 800 med hydraulfläkt. Maskinen levereras med matarhjul för små och större fröer. Manöverenhet Manöverenhetens meny är på finska och packvalsen har en hastighetsgivare som mäter hastigheten. Frömatningen regleras automatiskt efter hastigheten. Alternativ för den tvåradiga framharven Framsladd

7 TEKNISKA DATA KIVI-PEKKA STENPLOCKARE KIVI-PEKKA MULTIVAATTOR KIVI-PEKKA 4 KIVI-PEKKA 5 KIVI-PEKKA 6 Vikt kg Arbetsbredd cm Stenstorlek cm 2,5 30 (50) 2,5 30 (50) 2,5 30 (50) Effekt 700 kg/min 1000 kg/min 1200 kg/min Stenbehållarens 1,5 2 m 3 volym 1,5 2 m 3 1,5 2 m 3 Däckstorlek 560/60R /60R /60R /45R /45R /45R /50R /50R /50R26.5 Med boggi 500/55R20 500/55R20 500/55R20 500/50R17 500/50R17 500/50R17 Strängläggarnas stödhjul Effektbehöv 70 hk 80 hk 80 hk Körhastighet 1-6 km/h 1-6 km/h 1-6 km/h Lyftrummans pinnor 18 st. 28 st. 28 st. Standardutrustning: Jordlåda Dragkroksfästare Däck 560/60R22.5 Alla kraftöverförningsalar Hydraulisk inställning av arbetsdjup Såll i smidesstål i odlingsriktning Järnspett Boggistödhjul (för 5- och 6-metersmod ellerna Verktygs- och reservdelslåda Tipphöjd 235cm Tilläggsutrustning: Rotationsvakt Hydraulisk lyft av strängläggare Boggi 500/55R20 Boggi 500/50R17 710/45R /50R26.5 Starka och etra starka pinnar till lyftrumman Raka remmar för lyftrumman MULTIVAATTOR 325 MULTIVAATTOR 425 Arbetsbredd cm Vikt kg Effektbehöv 140 hk 140 hk (325) eller 180 hk (425) Antal pinnar 7 9 Antal tallrikar Antal utjämnings- 2 tallrikar 2 Tallriksavstånd 25 cm 25 cm Kapacitet ha/tunti 2,5-5,0 3,2-6,4 Antal hydraulblock 3 4 Standardutrustning: Hydraulisk inställning av arbetsdjup Bakljus LGF-skylt Hydrauliska framhjul KIVI-PEKKA TALLRIKSHARV KIVI-PEKKA VÄLT 700 TALLRIKSHARV 275 TALLRIKSHARV 350 TALLRIKSHARV 400 Arbetsbredd cm Vikt kg Vikt kg/m Effektbehöv hk hk hk Tallrikarnas diameter mm Antal tallrikar Tallriks avstånd 25 cm 25 cm 25 cm Kapacitet ha/timme 2,25-4,5 3,0-6,0 4,0-8,0 Bakhjul packvals 586/800 packvals 586/800 packvals 586/800 Standardutrustning: Hydraulisk dragstång LGF-skylt Displayskala för arbetsdjup Skrapa för bakre packvalsen Djupinställning av sidotallrikar LED-ljus fram och bak Tilläggsutrustning: 800 mm packvals av helgummi Hydraulisk framsladd Efterharv Etravikter Släta tallrikar Framharv Såenhet MED HARV Arbetsbredd cm Effektbehöv från 70hk MED FRAM SLADDA 120hk Hydraulblock 12 toim. 12 toim Transportbredd mm Packvalsens diameter cm Antal pinnar 71/54 st. 0 st. Avstånd mellan pinnar 100/65 (mm) 250 (mm) Antal fjädrar 0 st. 28 st. Vikt 3080kg 3160kg Standardutrustning: Gummipackvals Hydraulisk inställning av arbetsdjup Hydrauliskt sidoblockstryck Såenhetens påfyllningsplattform Hastighetsgivare Transportljus Tilläggsutrustning: Framsladd Framsladd 8 mm dubbla pinnar Framsladd 12 mm pinnar PS 300 såenhet (300 liter, 8 slangar) PS 500 såenhet (500 liter, 8 slangar) PS 800 såenhet (800 liter, 16 slangar) KIVI-PEKKA TALLRIKSHARV 450 JA 550 TALLRIKSHARV 450 TALLRIKSHARV 550 Arbetsbredd cm Transportbredd mm Vikt kg Vikt kg/m Effektbehov hk Tallrikarnas diameter cm Antal tallrikar Tallriks avstånd 25 cm 25 cm Kapacitet ha/timme 4,5-8, Bakhjul packvals 800 packvals 800 Standardutrustning: Hydraulisk inställning av arbetsdjup Bakhjul av helgummi 800 mm packvals LED-ljus fram och bak Displayskala för arbetsdjup Skrapa för bakre packvalsen Hydraulisk dragstång Hydrauliska bakhjul Djupinställning av sidotallrikar Tilläggsutrustning: Hydraulisk framsladd Efterharv Framharv Såenhet FINSK EXPERTIS FRÅN DE STENIGASTE ÅKRARNA I FINLAND FÖR MERA INFORMATION:

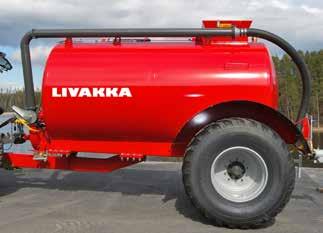

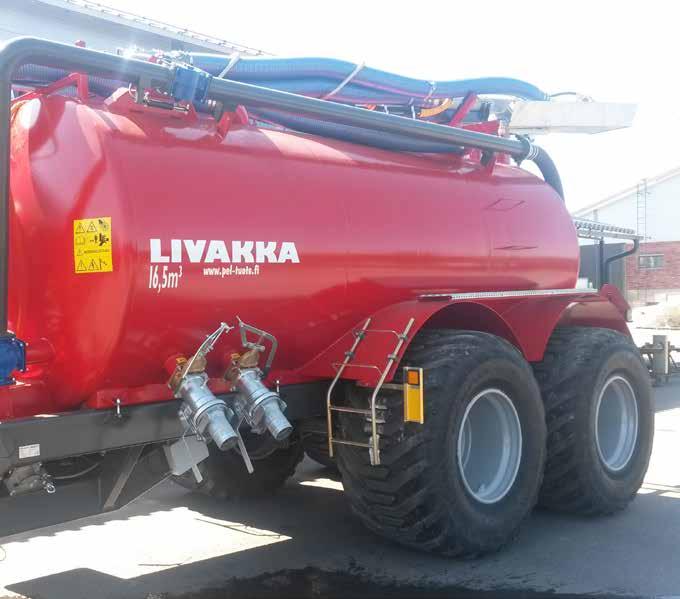

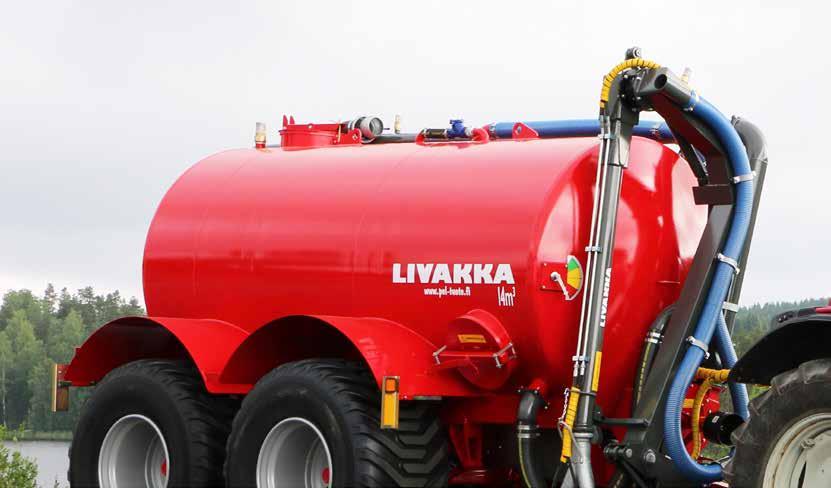

8 LIVAKKA PRO SLAMVAGNAR 14 m 3, 16,5 m 3, 18 m 3 ja 20 m 3 Sektionsskiva framtill i behållaren Behållarens hjälpstomme Gummidämpare Förstärkningshylsa Fästbult Stombalk Hjälpstomme Behållare med egen hjälpstomme. Hjälpstommens sneda form lutar behållaren framåt, vilket gör att allt slam rinner till spridarpumpen. Behållaren har som standard ett viktöverföringssystem som tryggar en tillräcklig dragstångsvikt. Behållarens främre del är indelad i sektioner och får ersättningsluft först när den bakre delen är tömd Behållaren bultas fast i underlagets stombalk genom hjälpstommen. Det går en förstärkningshylsa genom stombalken. Mellan hjälpstommen och stombalken finns det en gummimatta, som gör konstruktionen fleibel. LIVAKKA PRO SLAMVAGNAR 14 m 3, 16,5 m 3, 18 m 3 ja 20 m 3 Slamvagnens underrede består av en stabil stomme av konstruktionsrör och en solid boggi. El- och hydraulikkomponenterna är väl skyddade under behållaren. Fästplåt på slamvagnens stomme för Zuidberg-lyft (finns som tillbehör). 2-alad: bromsar på samtliga alar, friktionsstyrd bakael. Tvångsstyrning som standard i Premium-linemodellerna. Livakka utvecklar kontinuerligt sina produkter för att uppfylla de ständigt föränderliga trenderna och kraven inom jordbrukssektorn. Årtionden av know-how inom slambehandling garanterar produkter av hög kvalitet och lång livslängd. Därför är Livakka i dag ett ledande märke inom jordbruksmaskiner. Som ett resultat av vårt senaste utvecklingsarbete kan vi nu erbjuda våra kunder en helt förnyad slamvagn med ännu bättre egenskaper. EN FINSK PRODUKT SOM ÄR GJORD FÖR ATT HÅLLA Livakka-slamvagnens underrede består av en stomme av dubbla konstruktionsrör och av en lika stark dragstång. Den smala dragstången, den styrda och fjädrade boggin och slamvagnens korta totallängd möjliggör liten svängradie och gör vagnen lätt att köra både på åkern och på vägen. Behållaren är mm i diameter och tillverkad av 6 mm plåt. Fogarna är svetsade på båda sidor. Den runda konstruktionen gör vagnen hållfast, enkel att tömma och lätt att rengöra, eftersom det inte finns några onödiga hörn som samlas smuts och slam. Vagnen har skvalpskydd som dämpar slamrörelsen. Behållaren har som standard ett viktöverföringssystem som tryggar en tillräcklig dragstångsvikt. Behållarens främre del är indelad i sektioner och får ersättningsluft först när den bakre delen är tömd. Behållaren har en separat hjälpstomme som är fastbultad i underlaget. Hjälpstommen lutar behållaren framåt, vilket gör att allt slam rinner till spridarpumpen. För att trygga användarens arbetssäkerhet har behållaren inga underhållsdelar som kräver att man går in i den. Komponenter samt el- och hydraulikrör sitter skyddade under behållaren för ökad komfort och för lättare rengöring och underhåll. Den högklassiga ytbehandlingen ger inte bara ett fint utseende, utan förlänger också produktens livslängd. Vi stålblästrar alla ytor som ska målas för att trygga god vidhäftningsförmåga för färgen. Behållarens insida behandlas med epoi för att stå emot korrosion orsakad av slam. De yttre ytorna behandlas med polyuretanfärg med hög resistens mot UV-strålning. På så sätt bevarar våra slamvagnar sin karaktäristiska röda färg utan att blekas. Våra kunder värdesätter produktens välvårdade och skräddarsydda utseende. Vi kan även erbjuda specialfärger. 3-alad: bromsar på samtliga alar, friktionsstyrd fram- och bakael. Tvångsstyrning som standard i Premium-linemodellerna. Flänsmonterad slammängdsindikator av rostfritt stål. Effektiv kraftöverföringsaeldriven spridarpump, blandning inuti behållaren och manuell inställning av slammängd. Två inspektionsluckor. Välvda stänkskydd, plattformar och underhållstrappa. LED-bakljus, LED-breddmarkeringsljus framtill och baktill, refleer och LGF-skylt

9 LIVAKKA LIGHT SLAMVAGNAR Light 1- alad10 m 3 ja 12 m 3, Light 2-alad 14 m 3 ja 16,5 m 3 LIVAKKA LIGHT SLAMVAGNAR Light 1- alad 10 m 3 ja 12 m 3, Light 2-alad 14 m 3 ja 16,5 m 3 Livakka Light 1- och 2-alade slamvagnar togs fram för att ersätta Livakkas traditionella modeller med svängspindel. Standard- och tilläggsutrustningen hos slamvagnarna i den nya Light-serien har samma egenskaper som dagens vagnar. Light-vagnarna har en ny stomkonstruktion, vilket har minskat vagnens totala massa och därmed gjort den skonsammare mot åkern. Även om vagnen är lättare är den dock fortfarande lika hållbar. Stombalken består av en formkantad U-ränna med hög profil. U-rännans vägg är 10 mm tjock och har svetsats i behållaren med en sammanhållande fog. Dragstången är tillverkad av konstruktionsrör. Alarna är också desamma som i den 3-alade modellen. Den lätta totalmassan och aelkonstruktionen samt den korta totallängden gör vagnen smidig, men ändå stabil nog att köra på såväl åker som väg. Behållaren är mm i diameter och tillverkad av 6 mm plåt. Fogarna är svetsade på båda sidor. Den runda konstruktionen gör vagnen hållfast, enkel att tömma och lätt att rengöra, eftersom det inte finns några onödiga hörn som samlas smuts och slam. Vagnen har skvalpskydd som dämpar slamrörelsen. För att trygga användarens arbetssäkerhet har behållaren inga underhållsdelar som kräver att man går in i den. Den högklassiga ytbehandlingen ger inte bara ett fint utseende, utan förlänger också produktens livslängd. Vi stålblästrar alla ytor som ska målas för att trygga god vidhäftningsförmåga för färgen. Behållarens insida behandlas med epoi för att stå emot korrosion orsakad av slam. De yttre ytorna behandlas med polyuretanfärg med hög resistens mot UV-strålning. På så sätt bevarar våra slamvagnar sin karaktäristiska röda färg utan att blekas. Våra kunder värdesätter produktens välvårdade och skräddarsydda utseende. Vi kan även erbjuda specialfärger. SLAMVAGNEN LIGHT HAR FÖLJANDE STANDARDTILLBEHÖR: Draglänk från Sharmüller Stödfot Effektiv kraftöverföringsaeldriven spridarpump framtill i vagnen med 6 utloppsrör Blandning inuti behållaren Nivåindikator Manuell inställning av slammängd Skvalpskydd inuti behållaren Stänkskydd och plattform Två inspektionsluckor Ersättningsluftventiler Bromsar på samtliga alar Underhållstrappa LED-breddmarkeringsljus fram och bak, refleer och LGF-skylt Light 1- alad 10 m 3 ja 12 m 3 LIGHT 1-alad slamvagn är utmärkt som ytspridningsvagn eller vattenvagn. Hydraulkontrollpaketet Easy Control (tillval) möjliggör även montering av en pumplastare och inmyllare. Storlek på behållare: 10 och 12 m3 Ej vändbar ael med bromsar, flänsmonterad i stommen tandarddäck 850/50R30.5 Light 2-alad 14 m 3 ja 16,5 m 3 Den 2-alade slamvagnen LIGHT har många tilläggsutrustningsalternativ och är därför lämplig även för entreprenadbruk. Easy Control- och Pilot-kontroller finns som tillval. Storlek på behållare: 14 och 16,5 m3 Viktöverföringssystemet (standard) tryggar tillräcklig dragstångsvikt. Behållarens främre del är indelad i sektioner och får ersättningsluft först när behållarens bakre del är tömd. Fäste baktill för inmyllare. Ej vändbar framael med bromsar och friktionsstyrd bakael med bromsar, bladfjädrar Standarddäck 710/55R34

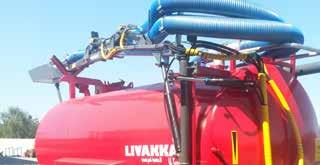

10 SLAMVAGNARNAS TILLÄGGSUTTRUSTNING PÅFYLLNING OCH SPRIDNING frontplacerad pumplastare 6 sidoplacerad pumplastare 8 centralplacerad pumplastare Hydraulisk påfyllningslucka Fyrpunktslyftanordning Överföringspump Super-ytspridare Förberedd för underpåfyllnings- och skumrör. 6 rör. 7. Slangspridare Markanslag LHSD - inmyllare med enkel disk Bogserad inmyllare LHDD-harvar med dubbla diskar

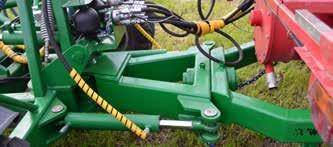

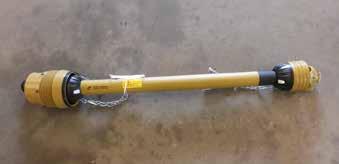

11 ÖVRIG TILLÄGGSUTRUSTNING TILL SLAMVAGNAR Hydraulisk tömning Kraftöverföringsael Dragkroksanordning från Scharmüller Hydraulisk fjädrande dragstång som lättar trycket på traktorns dragkrok. Fjädrande dragstänger är standard i 3-alade slamvagnar. 9. Med krabbstyrning får man traktorn och slamvagnen att gå i olika spår på åkern, vilket gör att marken packas betydligt mindre Verktygslåda Etra arbetsljus av LED-modell Hydraulfjädrar Backkameror 6.

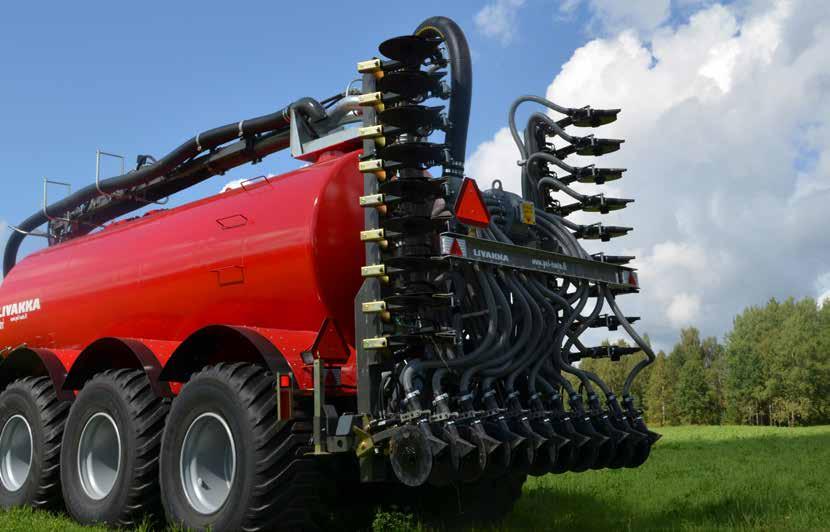

12 ELHYDRAYLIKKONTROLLER LIVAKKA PUMPLASTARE Slamvagnens hydrauliska funktioner kan styras med tre olika kontroller: Premium, Pilot och nyheten Easy Control. Den mest omfattande av dem och entreprenörernas favorit är PREMIUM CONTROL PACKAGE, som har en joystick och en tydlig, användarvänlig 7 skärm. Välj mellan finska, svenska eller engelska som skärmspråk. Premium har hydraulik som känner av lasten (LS) och som bara använder traktorns oljeflöde vid behov och således minskar upphettningen av oljan. Premium-paketet innehåller också en hel del automatik som underlättar och påskyndar arbetet med slamvagnen och ökar säkerheten. Påfyllningsautomatiken stannar pumplastaren automatiskt när slamvagnen är full. Med vändtegsautomatiken kan man med en knapptryckning få slamvagnens 3-vägsventil att gå över till blandning, inmyllarens lyftanordning att höjas och fördelaren att stanna. Efter att vagnen har vänt vid vändtegarna utförs samma funktioner i omvänd ordning med en ny knapptryckning, varvid man kan fortsätta med spridningen utan att stanna. Spridaren går slutligen över i transportläge med samma knapptryckning. Med inmyllarens tryckautomatik kan man ställa in tallrikarnas marktryck mellan bar på skärmen. Mängdinställningsautomatiken gör att önskad mängd slam (t/ha) släpps ut på åkern oavsett variationer i körhastigheten. Flödesmätaren mäter slammets flöde i realtid oberoende av slammets kvalitet. Boggins låsningsautomatik ökar säkerheten vid körning på väg, eftersom boggin låser sig automatiskt då hastigheten överstiger den inställda gränsen. Låsningen öppnas automatiskt när hastigheten minskar. Vid backning styrs boggin av automatiken. Funktionen för insamling av kör- och spridningsdata ger praktisk information om spridda slammängder, antal arbetstimmar och antal kilometer för fakturering. KONTROLLPAKETET PILOT togs fram för att ersätta Livakkas standardkontroll med rutor och joystick/knappar. Pilot består av en kontrollenhet som har både tryckkontakter och en joystick. Slamvagnens funktioner styrs med tryckkontakterna och pumplastarens och arbetsmaskinens funktioner med joysticken. Pilot fungerar i traktorer med fritt roterande pumpar och traktorer med LS-pumpar. EASY CONTROL är vårt senaste kontrollpaket och ett bra alternativ för slamvagnar med färre funktioner. Funktionerna styrs lätt med on/off-ventiler, och den praktiska kontrollen har fem tryckknappar en enkel, säker och ekonomisk konstruktion. TEKNISKA DATA Slamvagn med styrd boggi Slamvagn - Light Nödvändigt antal hydr.block LS - tillvall Can-Bus busstyrkrets Proportionell joystick-styrning Tryckkontaktkontroll Skärm (möjlighet till kameraanvändning) Tvångsstyrning Friktionsstyrning Påfyllningsautomatik Mängdinställningsautomatik Inmyllare Premium Pilot Easy Control SNABBA OCH EFFEKTIVA LIVAKKA-PUMPLASTARE Det går lätt och snabbt att fylla en slamvagn med pumplastare eftersom man kan utföra hela arbetsskedet utan att lämna traktorn. Pumplastarens funktioner styrs med det helt nya kontrollpaketet Easy Control eller med de gamla välkända kontrollpaketen Pilot eller Can Bus. Pumplastaren kan monteras på alla Livakka-slamvagnsmodeller av de tre alternativen finns det garanterat en som passar just dig. Vår senaste nyhet är en 5 frontplacerad pumplastare som monteras på dragstången framtill på slamvagnen och som enkelt även kan monteras på äldre slamvagnar i efterhand. Vår 8 centralplacerade pumplastare har också genomgått en total förvandling när det gäller vänd- och bomsystemet. Det nya bomsystemets konstruktion sänker slamvagnens tyngdpunkt, underlättar användningen av teleskopskaftet och möjliggör förkortning av bommen under transport. Allt detta får enheten att se kompaktare ut och gör den stabilare att dra bakom traktorn. Sugpumparna i lastarna är hydrauliska dränkbara pumpar från finska Mäki-Reini Oy, kända för sin kvalitet och sina användningsegenskaper. En speciell egenskap hos de dränkbara pumparna är att de har en backventil som förhindrar slammet från att komma in i traktorns hydraulsystem om slangen skulle gå sönder. Alla våra pumplastare kan utrustas med en överföringspump, som gör att man kan tömma slamvagnen i t.e. ett slammagasin med pumplastaren. 5 frontplacerad pumplastare Påfyllning från vagnens högra sida Hydraulikbehov minst 50 l/150 bar Pumpeffekt l/min med vatten Räckvidd 3 m nedåt från markytan Genomtänkt geometri 6 sidoplacerad pumplastare Påfyllning från vagnens högra sida Hydraulikbehov minst 60 l/200 bar Pumpeffekt l/min med vatten Etraled och LED-arbetslampor som standard Räckvidd 3,5 m nedåt från markytan Vändtegsautomatik Låsningsautomatik för boggi Datainsamling automatisk manuell/ tryckinst. manuell 8 centralplacerad pumplastare Påfyllning från båda sidor av vagnen Hydraulikbehov minst 70 l/200 bar Pumpeffekt l/min med vatten Utrustad med teleskopskaft, LED-arbetsljus Räckvidd 4 m nedåt från markytan

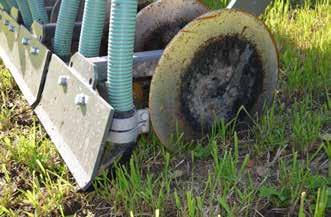

13 LIVAKKA LYFTANORDNINGSBUREN LHDD-INMYLLARE Arbetsbredd 6 m och 8 m Konstruktion med enkel diskar Diskarna öppnar upp ett stort utrymme i jorden för slammet, vilket absorberas snabbt. Skivbillsavstånd 27 cm. Diskarnas diameter är 40,5 cm, de roterar lätt och lyfter inte upp stenar så lätt. LIVAKKA LYFTANORDNINGS- BUREN LHDD-INMYLLARE Arbetsbredd 6 m och 8 m LHDD = Livakka Hydraulic Double Disc LHDD-inmyllaren är en inmyllande spridare som fästs i en CAT III-fyrpunktslyftanordning och som myllar ner slammet till ett djup på upp till 10 cm. Slammet myllas effektivt och miljövänligt ner direkt i vegetationen. LHDD-inmyllarna passar för inmyllning av slam i gräs, stubb och bearbetad mark. Markanslag finns som tilläggsutrustning till inmyllaren. LHDD-inmyllarna har lodräta fördelare med ecenterskärare från Harsø. Fördelarna fungerar effektivt även på stelt slam med mycket hö och foderavfall. Skärarens blad är härdade och kan bytas ut, vilket tryggar en säker och störningsfri användning vid långtidsbruk. Fördelarslangarna är 50 mm i diameter, vilket möjliggör spridning av stora slammängder. Diskarnas SKF-lager är mycket täta och pålitliga. Hydrauliska fjädrar på varje skivbill jämnar ut tryckkraften på varje skivbill och gör att de följer markens konturer mycket nära. Skivbillarnas fleibilitet är ca 30 cm, vilket gör att de kan klättra över stora hinder. Skivbillarna kan vända 30 grader i valfri riktning, och kurvkörning river inte upp markytan. Valfri dropplåsfunktion. Munstycket mellan skivbillarna placerar slammet eakt i den öppnade fåran utan att täppas till. En ytspridare kan också monteras på inmyllaren. LED-lampor och refletriangel är standard. Lodräta fördelare med ecenterskärare från Harsø. Fördelarna fungerar effektivt även på stelt slam med mycket hö och foderavfall. Skärarens blad är härdade och kan bytas ut, vilket tryggar en säker och störningsfri användning vid långtidsbruk. Inmyllaren består av tre block. Sidoblocken lyfts upp med cylindern och låses automatiskt med cylinderdrivna reglar. Vid transport har inmyllaren stor markfrigång. Det möjliggörs av en lyftanordning med stor spännvidd och skivbillar

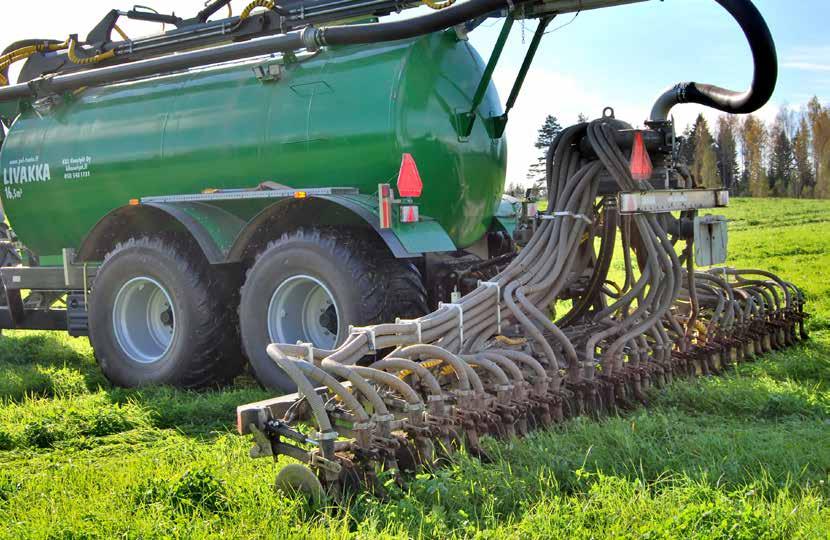

14 Med enkeldisksystemet placeras slammet på ett djup av upp till 10 cm utan att det krävs någon hög drageffekt. Diskens diameter på 40,5 mm garanterar känslig rotation även i dåliga förhållanden utan att stenar dras upp till ytan. Den stora disken har litet dragmotstånd. Fungerar pålitligt på gräs, stubb och bearbetad mark. LIVAKKA LYFTANORDNINGS- BUREN LHSD INMYLLARE Arbetsbredd 6 m och 8 m LHSD = Livakka Hydraulic Double Disc LHSD-inmyllaren är en inmyllande spridare som fästs i en CAT III-fyrpunktslyftanordning och som myllar ner slammet till ett djup på upp till 10 cm. Slammet myllas effektivt och miljövänligt ner direkt i vegetationen. LHSD-inmyllarna passar för inmyllning av slam i gräs, stubb och bearbetad mark. Markanslag finns som tilläggsutrustning till inmyllaren. LHSD-inmyllarna har lodräta fördelare med ecenterskärare från Harsø. Fördelarna fungerar effektivt även på stelt slam med mycket hö och foderavfall. Skärarens blad är härdade och kan bytas ut, vilket tryggar en säker och störningsfri användning vid långtidsbruk. Fördelarslangarna är 50 mm i diameter, vilket möjliggör spridning av stora slammängder. Slammet placeras via munstycket i fåran som diskarna öppnat upp. Diskarnas SKF-lager är mycket täta och pålitliga. Diskarna har samma gummistavsfjädrar som används bl.a. i tallriksharvarna. De tål även hård belastning och fungerar säkert. Varje skivbill kan vända i sidled åt båda håll, vilket möjliggör kurvkörning. Varje skivbill kan röra sig lodrätt tack vare gummidämparen. Lättinmyllaren med enkel disk har två Harsø-fördelare och 50 mm slangar, vilket gör att slammet flödar bättre. Slangarna hålls så korta som möjligt så att det inte behövs några onödiga skarvar, vilket gör stockningsrisken nästintill obefintlig och medför att slangarna töms snabbt. Vid behov kan man använda halva arbetsbredden. Inmyllaren består av tre block. Sidoblocken lyfts upp med cylindern och låses automatiskt med cylinderdrivna reglar. Vid transport har inmyllaren stor markfrigång. Det möjliggörs av en lyftanordning med stor spännvidd och skivbillar

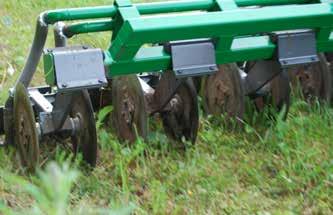

15 LIVAKKA BOGSERAD SKIVHARV arbetsbredd 8m Den bogserade skivharven möjliggör effektiv och miljövänlig placering av flytgödsel i jorden. Harvens enkeldisksystem möjliggör ett snabbt och säkert arbete oavsett förhållande. Harvens konstruktion gör att den även kan monteras på lättare vagnar med behållare eftersom den inte behöver någon separat lyftanordning för att användas eller någon separat stomme att fästas i. Harven kan också monteras i efterhand. Den är mycket hållbar eftersom slamvagnen inte belastar den bogserade harven i något läge. Dragstångens ledsystem gör att harven följer markens konturer. Konstruktionen har gjorts så låg som möjligt, vilket gör att harven är stabil även vid körning på slänter. Harvens bogserade konstruktion minskar också belastningen på markytan. Trots sin bogserade konstruktion går harv-vagnkombinationen att backa som vanligt, eftersom harven är utrustad med tvångsstyrning. Den bogserade harvens funktioner styrs via en 2,7 skärm. Den kan använda med traktorer med fritt roterande pumpar och traktorer med LS-pumpar. Vändtegsautomatik finns som tillbehör, vilket innebär att man kan få slamvagnens 3-vägsventil att byta till blandning, billarna att höjas och fördelaren att stanna med en knapptryckning. Efter att vagnen har vänt vid vändtegarna utförs samma funktioner i omvänd ordning med en ny knapptryckning, varvid man kan fortsätta spridningen utan att stanna. Spridaren går slutligen över i transportläge med samma knapptryckning. Fästs i vagnen med egen stomme, lätt och snabb att ta loss vid behov. Harven färdas på sina egna alar och ökar därför inte slamvagnens aelmassa. Harven är ledad så att den kan röra sig vertikalt, horisontellt och i rotationsriktning, vilket gör att den följer markytan oavsett vilken rörelse vagnen gör. Med enkeldisksystemet placeras slammet på ett djup av upp till 10 cm utan att det krävs någon hög drageffekt. Den bogserade skivharven möjliggör effektiv och miljövänlig placering av flytgödsel i jorden. Harvens enkeldisksystem möjliggör ett snabbt och säkert arbete oavsett förhållande. Harvens konstruktion gör att den även kan monteras på Diskens diameter på 455 mm garanterar känslig rotation även i dåliga förhållanden utan att dra upp stenar till ytan. Fungerar pålitligt på gräs, stubb och bearbetad mark. Slammet placeras via munstycket i fåran som diskarna öppnat upp. Diskarnas SKF-lager är mycket täta och pålitliga. Diskarna har samma gummistavsfjädrar som används bl.a. i tallriksharvarna. De tål även hård belastning och fungerar säkert. Utjämningsdiskarna baktill på harven jämnar vid myllning av slam ut t.e. sorkhögar eller andra mindre ojämnheter. Jämnar ut ytan vid arbete på plöjd mark. I bearbetad mark blandas slammet bättre i jorden, effekten påskyndas och mindre kväve försvinner. Den bogserade harven har två Harsø-fördelare och 50 mm slangar, vilket gör att slammet flödar bättre. Slangarna hålls så korta som möjligt så att det inte behövs några onödiga skarvar, vilket gör stockningsrisken nästintill obefintlig och medför att slangarna töms snabbt. Vid behov kan man använda halva arbetsbredden.

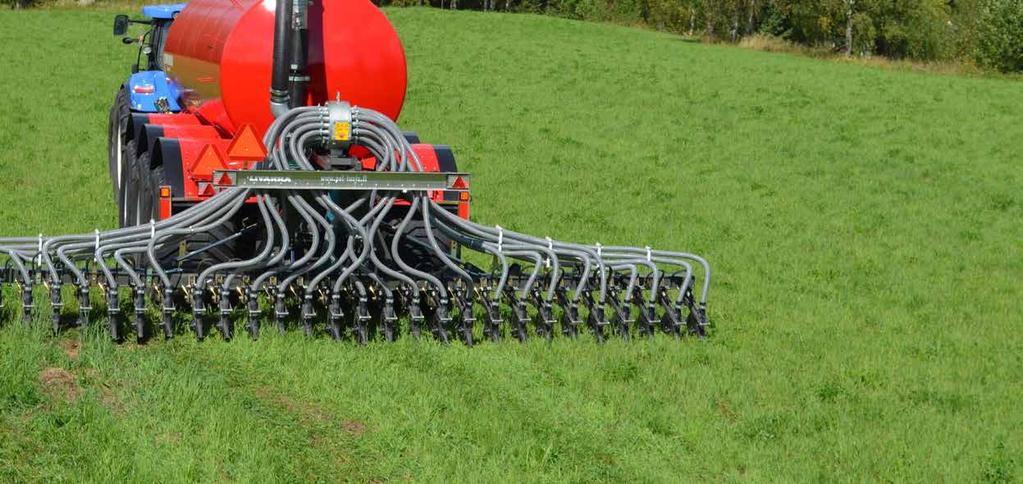

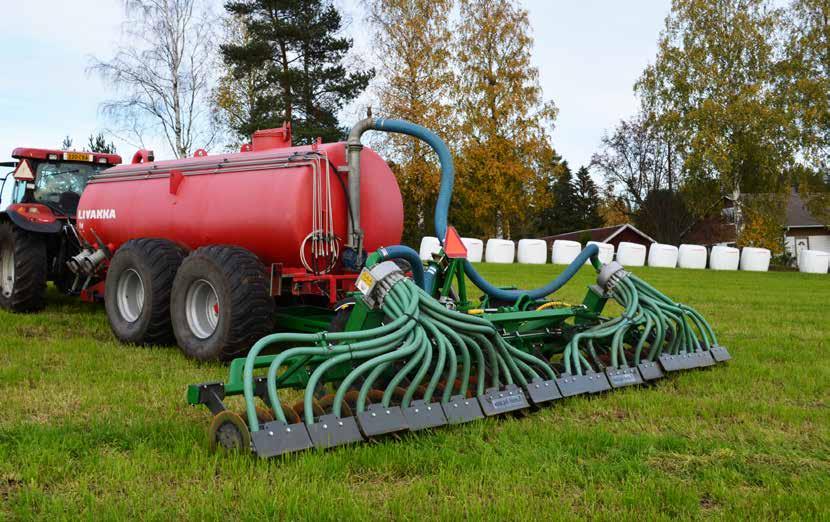

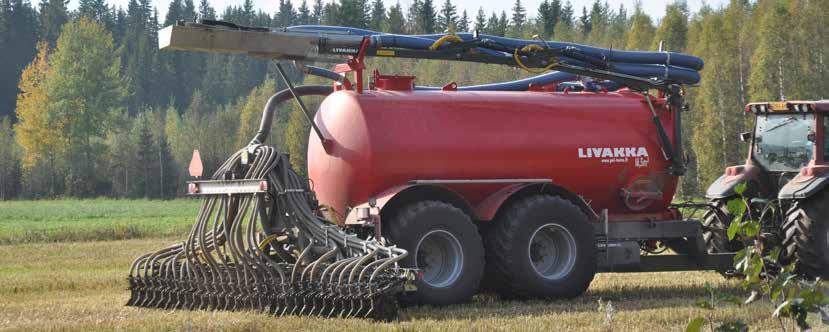

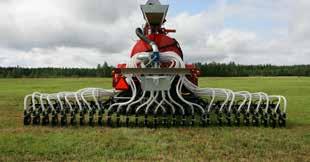

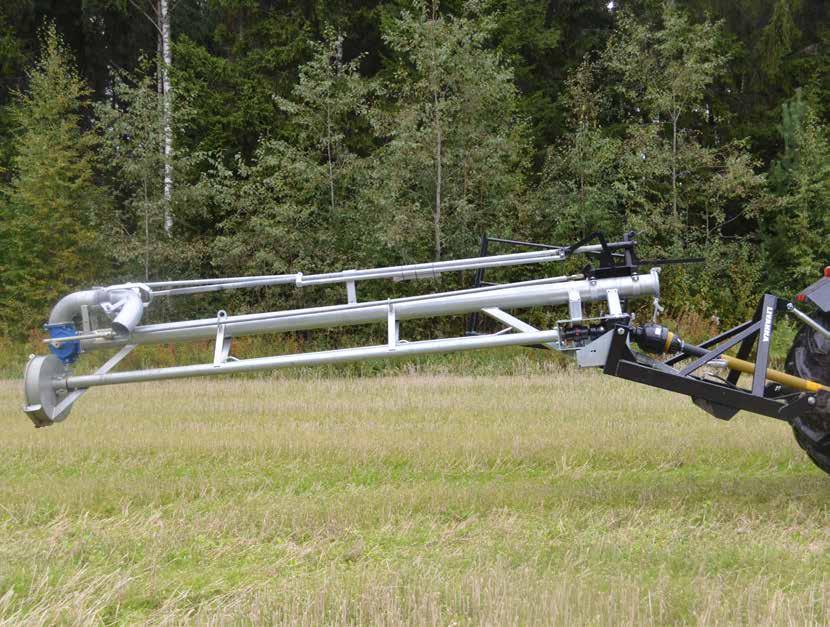

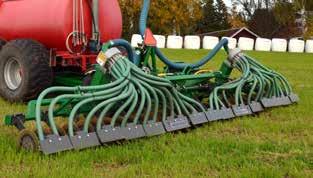

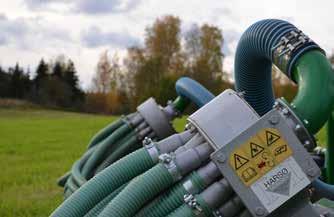

16 SLANGSPRIDARE LIVAKKA SLAMPUMPBLANDARE Modell TR80- ja TR Multi Slangspridning är ett kostnadseffektivt sätt att sprida slam i marken tack vare spridarnas stora arbetsbredd. Nedsmutsningen av vegetationen blir mycket liten eftersom slammet förs direkt till vätrötterna via slangarna. Mindre kväve försvinner vid spridning med slangspridare och spridningen är nästintill luktfri jämfört med ytspridning. Slangspridarna finns med 12 eller 16 m arbetsbredd. Sidovingarna har säkerhetsfjädrar för eventuella sammanstötningar, och samtliga stomdelar har galvaniserats för att förlänga spridarens livslängd. Slangarna lyfts upp under transporten och slangspridaren har lodräta fördelare med ecenterskärare från Harsø. Fördelarna fungerar effektivt även på stelt slam med mycket hö och foderavfall. Skärarens blad är härdade och kan bytas ut, vilket tryggar en säker och störningsfri användning vid långtidsbruk. Fördelarna från Harsø har stor slamgenomträngningsförmåga men litet oljebehov (40 l/min), vilket innebär knappt några begränsningar för traktorutrustningen. Slangarna är 50 mm, vilket säkerställer att slammet flyter bra och minskar risken för att slangarna täpps till. 12 m och 16 m slangspridare med uppvändbara slangar Arbetsbredd 12 m eller 16 m Transportbredd 3,17 m Slangarna vrids upp hydrauliskt under transport; droppfri modell TR80 FÖR EFFEKTIV BLANDNING AV SLAMBE- HÅLLARE OCH SNABB PUMPNING TR MULTI FÖRSTAHANDSVALET VID BEHÅL- LARE AV OLIKA DJUP Kraftig stomme som tål tuffa tag. Galvaniserat slamrör med mycket lång livslängd. Blandnings- och påfyllningsläget ställs in med en manuell trevägsventil med spak. I TR80-modellerna är driftläget upprätt i förhållande till slammets yta. Pumpblandarnas driftläge är steglöst tack vare dubbelvinkelväeln och kan användas när behållarens kant är högst 100 cm från markytan. TR80 finns i längderna 300, 350 och 400 cm. TR Multi finns i längderna 350 och 400 cm.

17 TEKNISKA DATA LIVAKKA SLAMVAGNAR m 3 LIVAKKA SLAMPUMPBLANDARE Light 10 m 3 Light 12 m 3 Light 14 m 3 Light 16,5 m 3 14 m 3 16,5 m 3 18 m 3 20 m 3 Bredd cm Längd cm Däckstorlek 850/50R /50R /55R34 710/55R34 710/55R34 710/55R34 710/55R34 710/55R34 Antal alar Styrd fjädrad TR80 TR MULTI 540r / min TR MULTI 800r/min Effektbehov ca 60 kw ca 60 kw ca 78 kw Arbetslängd cm 300, 350 och och och 400 Kant ma ovanför markytan cm Trevägsventilen tumstorlek Ma. storlek på behallare vid blandning av svinslam LIVAKKA INMYLLARE LHSD6 LHSD8 LHDD6 LHDD8 Bogserad inmyllare Fästtyp Fyrpunktslyft CAT III Fyrpunktslyft CAT III Fyrpunktslyfta CAT III Fyrpunktslyfta CAT III Arbetsbredd cm Typ av E E D D E Diskens 40,5 40,5 40,5 40,5 45,5 diameter cm Antal Diskavstånd cm ,8 Fjädringstyp Hydraulic Hydraulic Hydraulic Hydraulic Elastomer Transportbredd (mm) Fördelare 1 Harsö 1 Harsö 1 Harsö 1 Harsö 2 Harsö Ma. storlek på behållare, vid blandning av nötslam Blandningsefekt m³ / min Påfyllningseffekt m³ / min Påfyllingnsrör tum Blandningsrör tum Lyfhöjd m Installationsöppningens mått min. cm min. cm min. cm Utan arbetsplattor ma. cm ma. cm ma. cm Vikt kg Längd cm Slamlangens diameter (mm) Oljebehov ma l / min FÖR MERA INFORMATION:

18 MYAGRIPLAN MyAgriPlan är ett program som används för att effektivera användningen av arbetsmaskiner, planera arbetet, se till att underhållsprogrammen följs och ta fram faktureringsunderlag. MyAgriPlan bygger på samma typ av lösning som Valtras program Smart, vilket ökar kompatibiliteten mellan systemen i framtiden. I denna lösning monteras en datainsamlingsenhet på arbetsmaskinerna som samlar in givar- och platsinformation. Informationen kan sedan användas för att ta fram en separat plan för varje maskin. Lantbrukaren eller användaren kan använda systemet för att leda arbetet, göra upp tidsplaner och arbetslistor och hålla koll på lagret. All denna planering bidrar till effektivare arbete med optimerade maskiner. Entreprenören kan få platsinformation om objektet och boka arbetstider samt själv ta fram regionala arbetsplaner för att undvika att värdefull arbetstid läggs på onödiga förflyttningar. Systemet kan även ta fram faktureringsunderlag och underhållspåminnelser. Problemet med gemensamma maskiner har traditionellt sett varit att man inte vet var maskinen befinner sig eller hur länge den är reserverad. Nu är det lättare för användarna att planera sitt arbete eftersom de ser när maskinen är tillgänglig och kan reservera sin tur i kalendern samtidigt som de ser var maskinen befinner sig. På så sätt används maskinerna mycket effektivare än om man lade till en meter på maskinens bredd. PEL-Tuote inledde sin verksamhet för 30 år sedan med tillverkning av rör till slåtterhackor som reservdelar. Verksamheten fick sig en rejäl knuff när företaget började tillverka stenplockare år De skräddarsydda stenplockarna plockar effektivt upp stenar från åkern före eller under sådden och förhindrar därmed slitage och skador på andra maskiner under skörden. Förutom jordbruksarbete kan stenplockaren även användas vid reparation och anläggning av vägar, golfbanor och grönområden. Idag består varumärket Kivi-Pekka av stenplockare, tallriksharvar, gräsvältar och multivatorer. PEL-Tuotes produktserie innehåller också en flytgödselspridare, som togs fram Maskinutbudet inom slambehandling väte när PEL- Tuote köpte Livakka år Livakka har tillverkat slamvagnar sedan 1970-talet och är ett av de mest välkända varumärkena i Finland. PEL- Tuote fortsatte att utveckla Livakka och kan i dag erbjuda kunderna allt från små ytspridningsvagnar till stora, välutrustade entreprenadmaskiner. Vårt motto Finsk epertis från de stenigaste åkrarna i Finland är en perfekt beskrivning av vårt sätt att tänka och arbeta. PEL-Tuote Oy:s lokaler ligger mitt ibland sjöar och åkrar i Rantasalmi. De steniga åkrarna och stora höjdskillnaderna bildar en krävande testmiljö för våra produkter direkt utanför fabrikens dörr. Vår professionella personal är väl insatt i jordbrukets behov, och eftersom vi till stor del använder finska komponenter kan vi garantera våra kunder en finsk produkt av hög kvalitet. I Finland sker försäljningen direkt till slutanvändaren, förutom i Lappland, där Lakkapää Oy ansvarar för försäljningen. I utlandet sker försäljningen via återförsäljare. Vi levererar för närvarande till 38 länder. Eporten står för ungefär hälften av vår omsättning.
