1 1 Parrot Bluegrass Quadcopter lösning med flera användningsområden för lantbruk

2

3 AGENDA 3 1. AFFÄRSÍDE & MÅLGRUPP 2. KONKURRENSKRAFTIG INTELLIGENS 3. PRODUKTPRESENTATION

4 AFFÄRSÍDE & MÅLGRUPP QUADCOPTER LÖSNING MED FLERA ANVÄNDNINGSOMRÅDEN FÖR LANTBRUK 4 Parrot Bluegrass är en quadcopter lösning med flera användningsområden konstruerad för lantbruk som hjälper bönder att förbättra deras ROI, med användning av sina 2 inbyggda kameror; videokamera och multispektral sensor. Denna lösning hjälper bönder att visuellt övervaka bondgårdens infrastruktur. Den ger också en snabb och enkel analys över deras grödors hälsa, tack vare den användarvänliga programvaran för bearbetning, AIRINOV First +. Parrot Bluegrass kan täcka upp till 30 hektar vid 70 m flyghöjd. 16/08/2017

5 AFFÄRSÌDE QUADCOPTER LÖSNING MED FLERA ANVÄNDNINGSOMRÅDEN FÖR LANTBRUK Parrot Bluegrass är en quadcopter lösning med flera användningsområden konstruerad för lantbruk som hjälper bönder att förbättra deras ROI, med användning av sina 2 inbyggda kameror; videokamera och multispektral sensor. Med dess frontmonterade Full HD videokamera, hjälper denna lösning bönderna att visuellt övervaka bondgårdens infrastruktur, landytor och boskapsbesättningar. Den låter också bönder att snabbt få en överblick och upptäcka problemområden för alla typer av åkergrödor, tack vare den avancerade multispektrala sensorn konstruerad för precisionsjordbruk, Parrot Sequoia, och den användarvänliga molnbaserade bearbetningsplattformen, AIRINOV First +. Parrot Bluegrass kan automatiskt täcka upp till 30 hektar per batteriladdning vid 70 m flyghöjd. Den kan också flyga på låga höjder för att optimerat hitta fruktgrödor som kräver mer kartläggningsprecision. Parrot Bluegrass är en användarvänlig, integrerad lösning för lantbrukare: den är enkel att sätta upp, enkel att flyga med dessa autonoma flygkapacitet, enkel databearbetning och enkel att reparera.

6 VIKTIGA FÖRSÄLJNINGSPUNKTER FÖR PARROT Bluegrass 6 HJÄLPER LANTBRUKARE ATT UPPTÄCKA PROBLEMOMRÅDE FÖR ALLA TYPER AV GRÖDOR OPTIMERAD FÖR ATT FLYGA PÅ LÅGA HÖJDER VILKET GÖR DEN IDEALISK FÖR ATT INSPEKTERA FRUKTGRÖDOR INSPEKTERA DIN INFRASTRUKTUR, ÖVERVAKA DIN BOSKAP FRÅN OVAN MED VIDEOKAMERAN PARROT SEQUOIA MULTISPEKTRAL SENSOR FÖR PRECISIONSJORDBRUK VERTIKAL START OCH LANDNING: KRÄVER INTE ETT STORT OMRÅDE FÖR LANDNING KRÄVER INTE EN ERFAREN DRÖNARPILOT: AUTONOM FLYGNING FÖR KARTLÄGGNING AV GRÖDOR FLYG NÄR DU VILL OBEROENDE AV OPERATÖRER OCH SATELLITER ELLER SOLIGA OCH MOLNIGA DAGAR INKLUDERAR 1 ÅR MED AIRINOV FIRST + AGRICULTURE MAPPING CLOUD PLATFORM

7 MÅLGRUPP Huvudmålgrupp: 7 1. LANTBRUKARE - Individuella lantbrukare eller små grupper av lantbrukare - Lantbrukare intresserade av drönare men tvekar på grund av pris och användarvänlighet - Typ av grödor: Vete, korn, raps, majs, bär, frukter, vingårdar - Marktyper: platt eller kuperad terräng Jordgubbar Blåbär Vingårdar Mandel 2. LANTBRUKSKOOPERATIV - Tekniska operatörer eller agronomer i kooperativ 3. KONSULTER INOM AGRONOMI & GRÖDOR Vete Korn Raps Majs 4. TJÄNSTELEVERANTÖRER MED DRÖNARE 5. FORSKNINGSLABB / FORSKNING OM GRÖDOR - Testgrödor för forskningsprogram: testa gödsel, insektsmedel, GMOs - Forskningslabb, universitet och företagsforskning - Storlek på grödor: Mycket små: många grupper om cirka. 20m² - Behov av hög precision: låg flyghöjd för små grödor Många små grupper om 20m² 6. UTBILDNING

8 ETT MULTIVERKTYG FÖR DITT LANTBRUK 8 Visuell rekognosering: Frontkamera för visuell inspektion av grödor, lantbrukets infrastruktur och boskap FREEFLIGHT PRO Kartläggning av grödor: Parrot Sequoia för kartläggning av grödor från ovan och framtagning av NDVI kartor PIX4DCAPTURE Övervakning av Infrastruktur Övervakning av boskapsbesättningar Visuell inspektion av grödor Kartläggning av grödor

9 HJÄLPER TILL ATT UPPTÄCKA PROBLEMOMRÅDEN FÖR ALLA TYPER AV GRÖDOR Vete Korn Raps Majs Golfbanor KAN ANALYSERA ALLA TYPER AV GRÖDOR Tranbär Citrus Vingårdar KAN FLYGA PÅ LÅG HÖJD VILKET GÖR DEN IDEALISK FÖR ATT INSPEKTERA FRUKT- GRÖDOR Och andra typer

10 PRIS & PAKETERING 10 ALLT-I-ETT KIT - 1 Parrot Bluegrass drönare - 1 Parrot Sequoia (Multispektral och solljus sensor) - 1 Parrot Skycontroller 2-3 Batterier - 1 Ryggsäck - 1 års access till AIRINOV First + molntjänstplattform - 1 månad access till Pix4Dag desktop och molntjänst EAN:

11 REKOMMENDERAD ANVÄNDNING FÖR QUADCOPTER & FAST VINGE 11 Höjd / Precision Hög höjd/låg precision ~150m höjd 15cm/px - Möjligt att använda PARROT Bluegrass - Precision inte anpassad för små grödor - Använder inte maximala kapaciteten för en quadcopter: flygning på en lägre höjd ger bättre precision PARROT DISCO-PRO AG Lång uthållighet Konstruerad för stora grödor Flyger på höga höjder ~70m height 7cm/px Golf Vete Raps Korn Majs Jordgubbar Blåbär Vingårdar Mandel Citrus - Möjligt att använda PARROT Bluegrass - Behöver byta batterier flera gånger för att täcka stora områden - Hög precision behövs inte för stora grödor Exempel: för vete räcker 30cm/pixel (Airinov) ~20m height 2cm/px Låg höjd/hög precision Golf Vete Raps Korn Majs Surface of crop 2ha 10ha 30ha 80ha

12 VILKEN DRÖNARE FÖR GRÖDAN Quadcopter Alla typer av grödor Bäst för hög precision Fast vinge designad för stora grödor Lång uthållighet 12 Rekommenderad arbetsflyghöjd: 10m till 70m Flyghastighet under arbete: 5m/s till 10m/s Fördelar: - Högre upplösning (2 till 7 cm/pixel vid låga höjder - Kartläggning med hög precision: låg flyghöjd - Kort inlärningstid: enkel att starta och landa - Mångsidig: Full HD kamera för övervakning av grödor & lantbruk Tranbär Nackdelar: - Täcker mindre ytor (30ha med 1 batteri) Rekommenderad arbetsflyghöjd: 70m till 150m Flyghastighet under arbete: 10m/s till 15m/s Fördelar: - Lång uthållighet - Täcker stora ytor (80ha med 1 batteri) - Mångsidig: Full HD kamera för visuell övervakning av grödor Nackdelar: - Låg precision - Lång inlärningstid Citrus Vingård Golfbana Vete Korn Raps Majs Vete Korn Raps Majs Golfbana Möjlig DISCO + Bluegrass kombinerad användning: - Inspektera en stor yta med Disco-Pro AG för att identifiera hotspots - Därefter precisionsundersökning med Bluegrass över identifierade hotspots

13 INSPEKTERA GRÖDOR: VISUELL INSPEKTION AV GRÖDOR 13 Lantbrukarens nuvarande arbetsflöde Lantbrukaren måste övervaka sina grödor. De kan endast få grova uppskattningar genom att titta på fragment av sina grödor eller vandra bland grödorna. Det tar en lång tid att gå igenom alla åkrar. Grödor kan verka vara utan problem från marknivån eller från sidan av åkern. Fördelar med att använda Parrot lösningen Enkelt att flyga drönaren över grödan för att få ett fågelperspektiv av åkern och snabbt granska grödans allmänna hälsa Identifiera snabbt och precist problemområden Ta foton och videor av dina grödor för att övervaka tillväxten eller för att dela med agronomen FÖRSÄLJNINGSARGUMENT: SPARA TID VID INSPEKTION AV GRÖDOR: FÅ SNABBT EN ÖVERSIKT AV DINA GRÖDOPR ÖVERVAKA TILLVÄXTEN AV DINA GRÖDOR FRÅN OVAN FLYG NÄR DU VILL: OBEROENDE AV OPERATÖRER ELLER SATELLITER

14 KARTLÄGGNING GRÖDOR - UPPTÄCKA PROBLEMOMRÅDEN MED NDVI KARTOR 14 Lantbrukarens nuvarande arbetsflöde Lantbrukare måste mäta deras grödors hälsa och identifiera problemområden för att optimera ROI. Många lantbrukare uppskattar deras grödors behov enligt deras egen erfarenhet och deras visuella inspektion. Några kan använda spännande system som N-tester eller satellitbilder för att hitta problemområden och agera på dessa. Det tar tid för alla dessa lösningar att få fram kartor: de är inte alltid korrekta och är beroende av en operatör eller satellittäckning. Fördelar med att använda Parrot lösningen Flyg enkelt över dina grödor och skapa en 2D karta av din åker. Identifiera snabbt variationer för dina grödor på åkern tack vare NDVI kartor. Övervaka grödans utveckling och tillväxt med framtagning av standard NDVI kartor Identifiera potentiella problem för grödan och lokalisera dessa exakt på kartan. Följ grödans utveckling (t.ex. sjukdomsspridning) FÖRSÄLJNINGSARGUMENT: EXAKTA NDVI KARTOR: IDENTIFIERA VARIATIONER FÖR DINA GRÖDOR PÅ ÅKERN IDENFIERA SNABBT PROBLEMOMRÅDEN SOPM INTE KAN SES FRÅN MARKNIVÅN ELLER MED BLOTTA ÖGAT SPARA TID VID ANALYS AV GRÖDAN FÅ DINA NDVI KARTOR PÅ DIN MOBILA ENHET FÖR ATT SNABBT GÅ TILL PROBLEMOMRÅDEN PÅ ÅKERN ANVÄNDARVÄNLIG: INGET KRAV PÅ ATT VARA EN PROFFSPILOT FLYG NÄR DU VILL: OBEROENDE AV OPERATÖRER ELLER SATELLITER

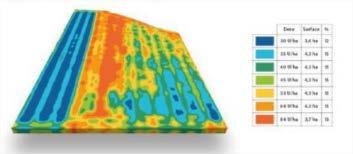

15 GÖDSLINGSRÅD FÖR VARIABILITY RATE APPLIKATION VETE KORN RAPS GRÖDOR Lantbrukarens nuvarande arbetsflöde Lantbrukare måste gödsla grödorna för att optimera ROI Många lantbrukare uppskattar deras grödors behov enligt deras egen erfarenhet och deras visuella inspektion. Några kan använda spännande system som N-tester eller satellitbilder för att hitta problemområden och agera på dessa. Det tar tid för alla dessa lösningar att få fram rekommendationskartor, inte alltid exakta och beroende av en operatör eller satellittäckning. FÖRSÄLJNINGSARGUMENT: NITROGEN REKOMMENDATIONER: OPTIMERING AV NITROGEN TILLSÄTTNING BASERAD PÅ GRÖDANS BEHOV FRÅN DRÖNARE TILL TRAKTOR: FÅ DIN VARIABILITY RATE HANTERINGSKARTA KOMPATIBEL MED DIN TRAKTOR 15 Fördelar med att använda Parrot lösningen Enkelt att flyga över dina grödor och skapa en karta av din åker. Snabbt få rekommendation för variability rate hantering. Följ utvecklingen av grödorna. Nitrogen rekommendationskarta tillgänglig och kan implementeras direkt på en automatisk traktor. Hjälper lantbrukaren att sätta in rätt mängd Nitrogen på rätt plats på åkern när det behövs. OPTIMERA GRÖDANS ROI: SÄTT IN RÄTT MÄNGD GÖDSEL PÅ RÄTT PLATS NÄR DET BEHÖVS FÅ DIN REKOMMENDATION NÄR DU VILL: OBEROENDE AV OPERATÖRER ELLER SATELLITEE LÖSNING:

16 ÖVERVAKNING AV LANTBRUKETS MARK, INFRASTRUKTUR OCH BOSKAP 16 Lantbrukarens nuvarande arbetsflöde Infrastruktur Inspektion av lantbrukets infrastruktur, tak, stängsel De behöver bilder eller bevis på skador vid försäkringsfordringar. Tak eller infrastruktur inspektion kan vara komplicerat för lantbrukare, t.ex. klättra på gården, ta sig runt hela egendomen Boskap Under förflyttning av boskapen måste lantbrukare vara uppmärksamma på att inte låta djur lämna hjorden. Fördelar med att använda Parrot lösningen Infrastruktur: Enkelt inspektera lantbruket och vid behov få bilder eller bevis med en enkel flygning. Boskap: Övervaka hjorden under förflyttning för att hålla reda på djuren. FÖRSÄLJNINGSARGUMENT: TIDSBESPARANDE: SNABB ÖVERBLICK AV INFRASTRUKTUREN OCH BOSKAPEN SÄKRARE: BEHÖVER INTE KLÄTTRA PÅ LANTBRUKETS TAK SNABBT OCH ENKELT FÅ BILDER OCH VIDEOR AV DIN INFRASTRUKTUR OCH POTENTIELLA SKADOR VID FÖRSÄKRINGSFORDRINGAR

17 AGENDA AFFÄRSÌDE & MÅLGRUPP 2. KONKURRENSKRAFTIG INTELLIGENS 3. PRODUKTPRESENTATION

18 KONKURRENSANALYS 18 Teknologi & sensorer Med Parrot Sequoia (5 kameror och en solljussensor), är Parrot Bluegrass utrustad med en av de mest kraftfulla multispektrala kameran och kan tillhandahålla mer exakta NDVI och andra indexerade kartor Databearbetning Foton från Parrot Sequoia kan bearbetas med valfri NDVI bearbetningsmjukvara. Parrot Sequoia ger mer flexibilitet till användaren vilket inte är fallet med andra sensorer. Det rekommenderas att använda den med Pix4D. Dedikerad applikation och integrerad dubbelkamera Parrot Bluegrass är ett multiverktyg för lantbruket, den levereras med en dedikerad applikation och en extra kamera för att tillåta en bättre upplevelse under navigering till platsen som skall observeras och för att visuellt inspektera infrastruktur, boskap och grödor. Parrot Bluegrass levereras också med en dedikerad applikation för automatisk flygplanering och tar bilder för att analysera grödorna från ovan med 5 olika kameror. Flygtid Parrot Bluegrass har en av de längsta flygtiderna på marknaden jämfört med sina konkurrenter. Dess 25min långa flygtid tillåter längre flygning än de genomsnittliga drönarna och täcker större ytor. Pris Priset för Parrot Bluegrass är det lägsta jämfört med huvudkonkurrenterna. Sammanfattning Parrot Bluegrass är en helt integrerad drönare med Parrot Sequoia, en av de bästa multispektrala sensorerna, och erbjuder en bra flygtid jämfört med sina konkurrenter. Den dedikerade appen och den integrerade dubbelkamera är en stark fördel som tillåter en enkel väg att styra och övervaka under flygning. Dess 5 högeffektiva sensorer och solljussensorn ger en bättre kvalitet för NDVI kartor. Databearbetningssystemet är flexibelt baserad på Pix4D lik mjukvara. En stark fördel för Parrot Bluegrass är dess pris vilket är det lägsta på marknaden med mycket god prestanda. Med sin toppmoderna teknik, sin dedikerade applikation och sitt pris, presenterar sig Parrot Bluegrass som en splittrande produkt på marknaden av quadcopter drönare för precisionsjordbruk, då det är den första drönaren som är helt integrerad med en multispektral sensor.

19 KONKURRENSKRAFTIG INTELLIGENS Hög kvalitet på sensorer Baskvalitet på sensorer Medium kvalitet på sensorer Baskvalitet på sensorer 19 Company Parrot Dronexpert.nl Sentera PrecisionHawk Analistgroup Drone BLUEGRASS DJI Mavic Omni DJI Inspire DJI Mavic DJI Phantom 4 Indago AG DJI Matrice 100 DJI Phantom 3 Sensor Sequoia Sequoia Sentera double 4K Sentera double 4K NDVI Single sensor NDVI Single sensor Sentera double 4K DJI Zenmuse X3 Multispectral Camera Nb of camera with filters 2 with filters Mapir Camera type RGB Green 550nm Red 660nm RedEdge 735nm NIR 790nm RGB Green 550nm Red 660nm RedEdge 735nm NIR 790nm Blue: 446nm Green: 548nm Red: 650nm Red Edge: 720nm NIR: 840nm Blue: 446nm Green: 548nm Red: 650nm Red Edge: 720nm NIR: 840nm Monospectral RG-NIR CMO S Monospectral RG-NIR CMO S RGB GR+ NIR NC Monospectral Different modified cameras Dual Camera Yes Yes NC Yes Yes Yes No No No Flight time 25 min 18 min 25 min 17 min 18 min 18 min 50 min 32 min 18 min Weight 1,85 Kg 841 g 3,6 Kg 3 Kg 764 g 1,5 Kg 2,1 Kg 2,6 Kg 1,3 Kg NDVI Quality High High High High Low Low Medium Medium Low Processing Software license included 1 year AIRINO V first + 1 month Pix4Dag No 1 year Sentera Ag Vault Pro 1 year Sentera Ag Vault Pro 1 year Sentera Ag Vault Pro 1 year Sentera Ag Vault Pro Yes Sentera AgVault 1 year PrecisionMapper Standard Price $ $ $ $ $ $ $ NC NC Andra möjligheter: Micasense integration kit för DJI Phantom drönare eller för 3DR Solo.

20 POSITIONERING AV HUVUDKONKURRENTER ANTAL SENSORER OMBORD 20 Pris Sentera Indago AG $16000 Sentera Omni $14000 $12000 $10000 $8000 $6000 PrecisionHawk DJI Matrice 100 DJI Inspire + Sentera double 4k Dronexpert Mavic + Parrot Sequoia $4000 $2000 DJI Phantom 4+ Sentera NDVI single sensor DJI Mavic + Sentera NDVI single sensor Parrot Bluegrass Antal sensorer

21 POSITIONERING AV HUVUDKONKURRENTER FLYGTID 21 Pris Sentera Indago AG $16000 $14000 Sentera Omni $12000 $10000 $8000 $6000 Dronexpert Mavic + Parrot Sequoia DJI Inspire + Sentera double 4k PrecisionHawk DJI Matrice 100 $4000 $2000 DJI Mavic + Sentera NDVI single sensor DJI Phantom 4+ Sentera NDVI single sensor 18 min Parrot Bluegrass 25 min 32 min 50 min Flygtid

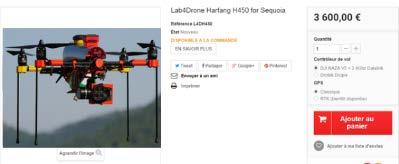

22 KONKURRENS: EXISTERANDE SEQUOIA MONTERINGAR FÖR ANDRA DRÖNARE Basintegration av Sequoia på quadcopters som är tillgängliga på marknaden, ingen mjukvara säljs med drönaren. PARROT Bluegrass är ett unikt erbjudande på marknaden som kombinerar drönaren, den integrerade sensorn och bearbetningsmjukvara. Micasense Integration kit Harfang H450 hos Lab4Drone 3DR SOLO hos Droneshop.com 22

23 KONKURRENSÖVERSIKT: FARMSTAR 23 FARMSTAR är en satellittjänst för lantbrukare utvecklad av Airbus Defense & Space. FARMSTAR tjänsten tillhandahåller kunskap om grödor och näringsrekommendationer. Grödorna analyseras med en satellit med en multispektral sensor. Många lantbrukare använder redan FARMSTAR för att analysera grödor. JÄMFÖRELSE Bluegrass FARMSTAR Låg upplösning Beroende av satellittäckning Inga resultat om det är moln UPPLÖSNING FLYGNING & RESULTAT Mycket hög, 5 cm/pixel vid 50m höjd Styrs av lantbrukaren När som helst vid behov Låg (30cm/pixel) Styrs av tjänsteleverantören Var 4-5 dag beroende på satellittäckning Hög upplösning När som helst vid behov Resultat med moln eller klar himmel RESULTAT Resultat några timmar efter flygningen UNDER KLAR HIMMEL Ja Ja UNDER MOLNIG HIMMEL Ja (flyger under molnen) Inga resultat Resultat en vecka efter att satelliten haft täckning RAPPORTER Högupplösta NDVI kartor Näringsrekommendation möjlig med uppgradering från AIRINOV Näringsrekommendation Sjukdomar Inga NDVI kartor

24 AGENDA AFFÄRSÌDE & MÅLGRUPP 2. KONKURRENSKRAFTIG INTELLIGENS 3. PRODUKTPRESENTATION

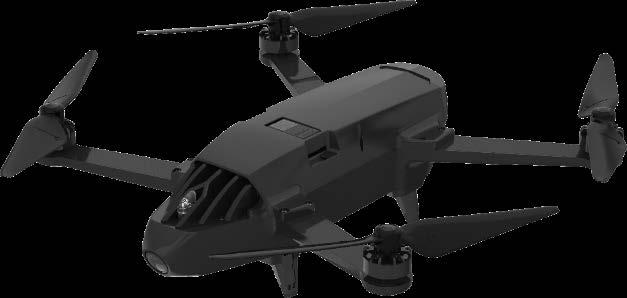

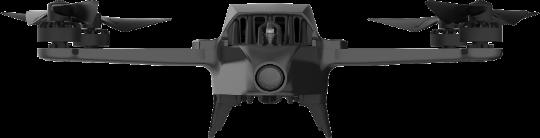

25 FLYG med Parrot Bluegrass min flygtid Löstagbara propellrar vid transport ENKEL ATT SÄTTA UPP ENKEL ATT FLYGA ENKELT ATT BEARBETA ENKEL ATT REPARERA On/Off knapp C.H.U.C.K. Avancerad Autopilot Full HD Videokamera Foto 14Mpx Kolfiberarmar Inbäddad C.H.U.C.K. autopilot mjukvara är förbättrad för att tillse bra flygbeteende med en quadcopter och Parrot Sequoia ombord AREATÄCKNING: 30HA PER BATTERI VID 70M FLYGHÖJD RÄCKVIDD: UPP TILL 2KM*

26 FLYG med Parrot Bluegrass 26 Solljussensor Luftintag Multispektral sensor Luftutsläpp Luftintaget kommer att skapa ett luftflöde på insidan av drönaren för att kyla ned Parrot Sequoia Parrot Sequoia kan inte tas bort av användaren. Alla komponenter är integrerade som ett helt system.

27 FLYG med Parrot Bluegrass 27 Insamlad data lagras på ett SD kort SD kort för Parrot Sequoia Batteri och micro USB kontakter Batteripanel Ta bort panelen och lägg panelen på insidan Det är nödvändigt att använda ett SD kort i drönarens solljussensor. Den insamlade datan lagras på SD kortet, efter flygningen tar användaren bort kortet från drönaren och använder det direkt i sin dator. Parrot Sequoia kan inte tas bort av användaren. Alla komponenter är integrerade som ett helt system. Batteriets kontakt Batteriet måste anslutas till drönaren med den externa kontakten MicroUSB connector för access till CHUCK interna minne för lagrade videos

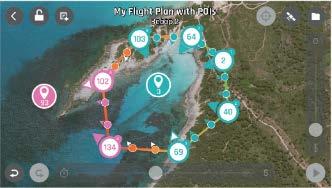

28 FLYGA PIX4Dcapture för Parrot Bluegrass 28 Pix4Dcapture är den användarvänliga mobilappen för flygplanering som skapar automatiska och optimala flygplaner för att kartlägga ett definierat område - För surfplattor och smartphones - Internetanslutning krävs för att ladda kartan (Google maps) Snart tillgänglig

29 FLYGA PIX4Dcapture för Parrot Bluegrass Kartupplösning Marksamplingsavstånd Växla till frontkamerans videostreaming Inställningar: överlappning, hastighet 29 Ändra ytans orientering Val av flyghöjd Ändra ytans storlek Spara projektet för att visa det senare Definiera en flygplan på kontoret där det finns en tillgänglig internetanslutning och spara den för bruk ute i fält När man klickar på start visa en checklista, om alla fält är gröna startar en nedräkning till start

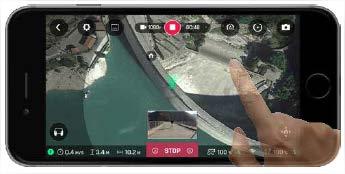

30 FLYGA FreeFlight Pro för Parrot Bluegrass 30 Visuell inspektion och övervakning av lantbrukets infrastruktur med FreeFlight Pro Tillgängliga funktioner: - Styrs endast med Parrot Skycontroller 2 (ej smartphone) - Ta bilder och spela in videos - Flight Plan med POI (snart tillgänglig) - Touch & Fly (snart tillgänglig) - Access till bilder och videos på drönaren - Sensorkalibrering för drönaren - Uppdateringar för drönaren - Bip my drone (snart tillgänglig) Flight Plan Touch & Fly Vad är inte tillgängligt med Parrot Bluegrass? - Följ mig - Kameraman läge - FPV - Flygförinställningar - Magiska drönare - Automatiska bildtagningar - Styrning med smartphone (Parrot Skycontroller 2 är obligatorisk)

31 INSAMLING med Parrot Sequoia 31 Multispektral sensor - 72 g En synkron, global slutarsensor med fyra olika band och en RGB kamera för 2D synliga kartor Solljussensor - 36 g En helt integrerad solljussensor fångar och loggar aktuella ljusförhållanden Röd Våglängd: 660nm Bandbredd: 40 nm Definition : 1.2 Mpx Red edge Våglängd: 735nm Bandbredd: 10 nm Definition : 1.2 Mpx Grön Våglängd: 550nm Bandbredd: 40 nm Definition : 1.2 Mpx Nära infraröd Våglängd: 790nm Bandbredd: 40 nm Definition : 1.2 Mpx GPS & IMU Precis geo-taggning teknologi Linsskydd Stark och hållbar Intern lagring 64 GB Enkel och snabb access via Wi-Fi och USB RGB kamera: Definition : 16.0 Mpx Extra lagring tack vare SD kort fack Viktigt: Användning av ett SD kort rekommenderas starkt

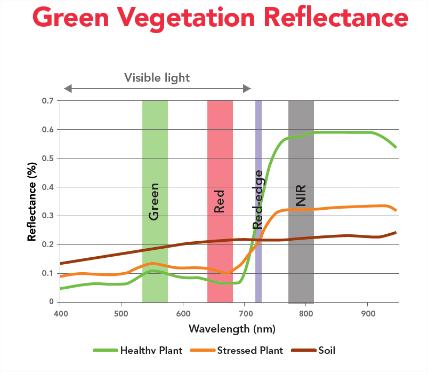

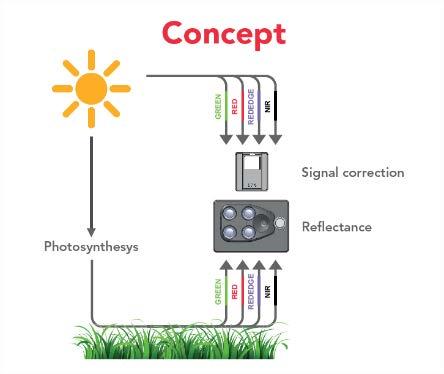

32 INSAMLING med Parrot Sequoia 32 Sequoia multispektral sensor fångar både synliga och osynliga bilder som ger avancerad data för att optimalt övervaka dina grödors hälsa och vigör. Som tillägg till de synliga bilderna, fångar Sequoia våglängderna Grön, Röd, Red-Edge och Nära Infraröd för att markera plantornas hälsa. Grödornas hälsa kan identifieras enligt hur de reflekterar ljus på olika våglängder

33 INSAMLING med Parrot Sequoia 33 - Parrot Sequoia är en 5 i 1 kamera, den tar 5 bilder samtidigt: - Röd bild - Grön bild - Red Edge bild - Nära Infraröd bild - RGB bild - Kartläggningens upplösning: - Kartläggningens upplösning beror på flyghöjden. En detaljerad tabell finns i Parrot Sequoia bruksanvisning - Vid 70m flyghöjd är kartläggningens upplösning ungefär 6.6 cm/pixel för monokroma linser - Rekommenderad flyghöjd - Det finns ingen rekommenderad flyghöjd för att få bästa resultat. - För större grödor som vete, är den maximala flyghöjden för att få ett bra resultat ungefär 300m (30cm/pixel upplösning). Så flygning under 150m (reglemente) ger konsekvent resultat. - Vid 70m flyghöjd kan drönaren täcka upp till 30ha med ett batteri. - Om drönaren flyger högre, kan den täcka mer markyta. - Om drönaren flyger lägre, kommer den att täcka mindre markyta.

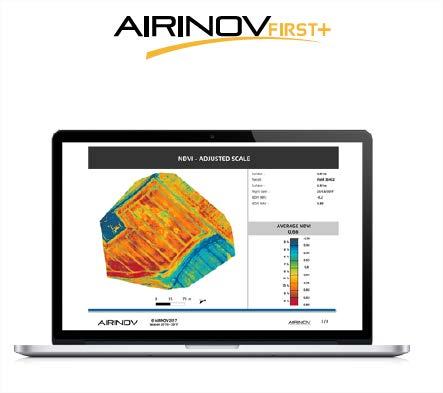

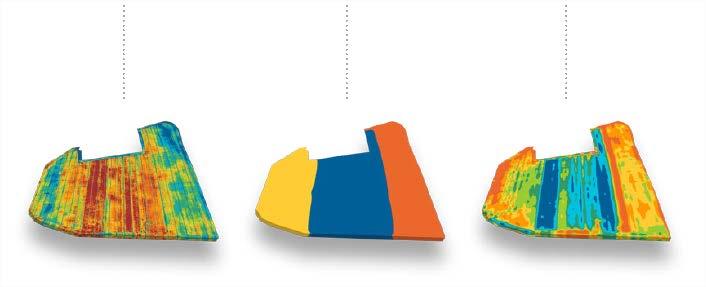

34 BEARBETNING: BEARBETA INSAMLAD DATA MED AIRINOV FIRST + 34 Få kunskap om din gröda från ovan med den kraftfulla och användarvänliga AIRINOV FIRST + molntjänst plattformen. Med 3 enkla steg, skapa ditt konto, ladda upp dina bilder till molnet och generera din AIRINOV åtgårdsrapport som inkluderar: NDVI karta Det lättaste sättet att mäta variationer på åkern Enkel zonkarta för snabb analys Detaljerad zon karta för hjälp till att göra Variable Rate Applikation

35 BEARBETNING: BEARBETA INSAMLAD DATA MED AIRINOV FIRST Ladda upp bilderna som är tagna av Parrot Sequoia till AIRINOV First + molnet - Rekommenderas: använd ett SD kort i Parrot Sequoia, när flygningen är avslutad, ta ut det och sätt in det i din dataor för att starta uppladdningen. - Molnplattform: Parrot.airinov.com - Ingen licenskod. - Molnplattformen kommer automatiskt att känna igen bilderna som kommer från en Parrot Bluegrass och därefter följaktligen bearbeta data. - Varaktighet: 1 års access till molnplattformen - AIRINOV rapport (pdf) inkluderar: - En fullständig NDVI karta (från 0 till 1). - En justerad NDVI karta (enligt odlingsgrupperna). - En enkel zonkarta: NDVI karta indelad i 3 zoner. - En detaljerad zonkarta: NDVI karta indelad i 7 zoner för att hjälpa till att göra Variable Rate applikation för att optimera spridningen av gödsel. - Bearbetningskapacitet: upp till 150 ha per vecka. (ytan beräknas av plattformen tack vare de bilder som tagits av Parrot Sequoia). - Näringsrekommendationer är inte inkluderat i AIRINOV First +

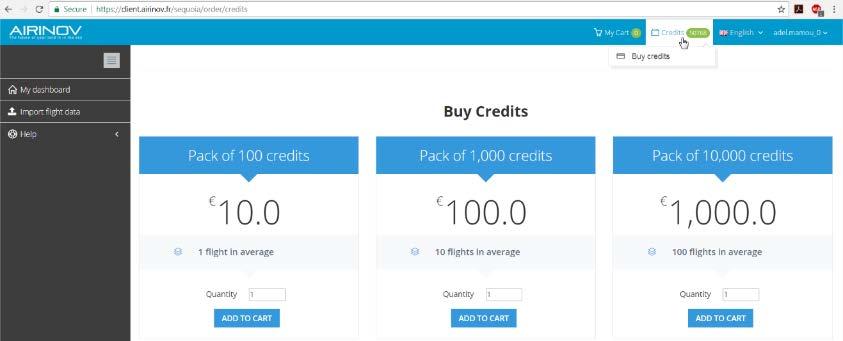

36 BEARBETNING: BEARBETA INSAMLAD DATA MED AIRINOV FIRST + FÖRNYELSE OCH UPPGRADERING 36 - Pris för förnyelse: 350 för 1 års förnyelse - Uppgradera bearbetningskapacitet: möjligt att köpa krediter i AIRINOV First + plattformen eller genom att direkt kontakta AIRINOV - Uppgradera till Näringsrekommendation: för att få Nitrogen rekommendationer (gödsel), kan lantbrukaren uppgradera till AIRINOV Farming lösningen genom att kontakta AIRINOV direkt krediter 150ha (vid 120m flyghöjd)

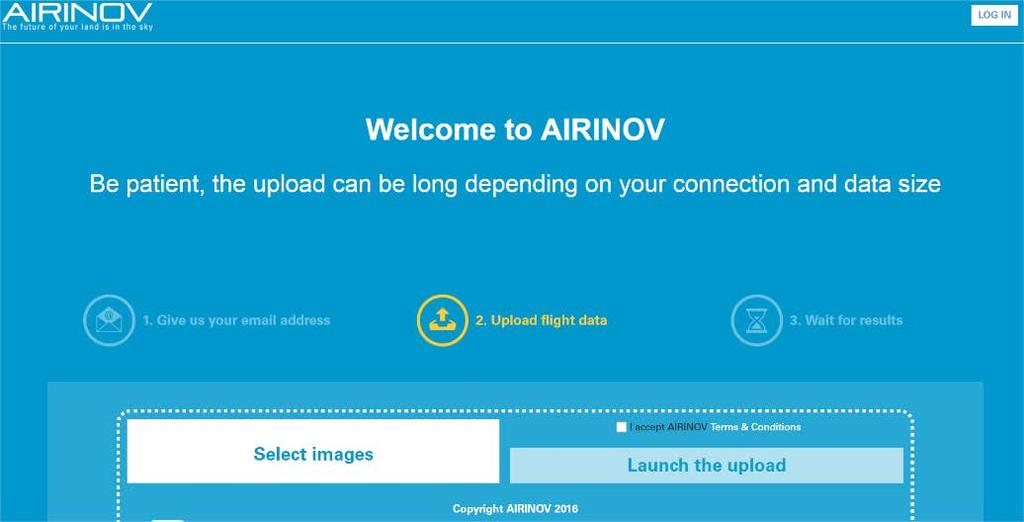

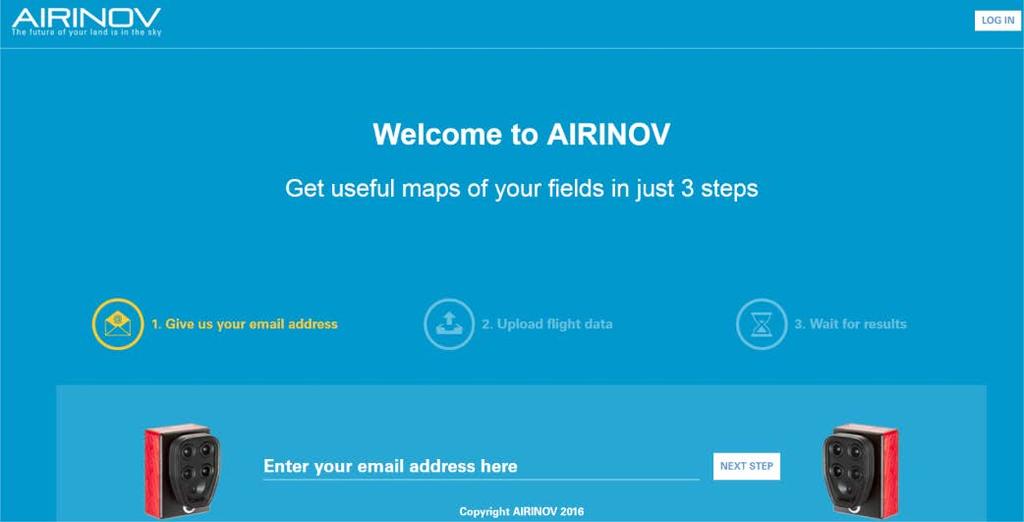

37 BEARBETNING: BEARBETA INSAMLAD DATA MED AIRINOV FIRST + GÅ TILL PARROT.AIRINOV.COM OCH BÖRJA LADDA UPP DINA BILDER 37

38 BEARBETNING: BEARBETA INSAMLAD DATA MED AIRINOV FIRST + GÅ TILL PARROT.AIRINOV.COM OCH BÖRJA LADDA UPP DINA BILDER 38

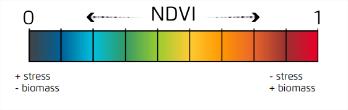

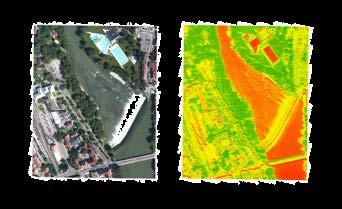

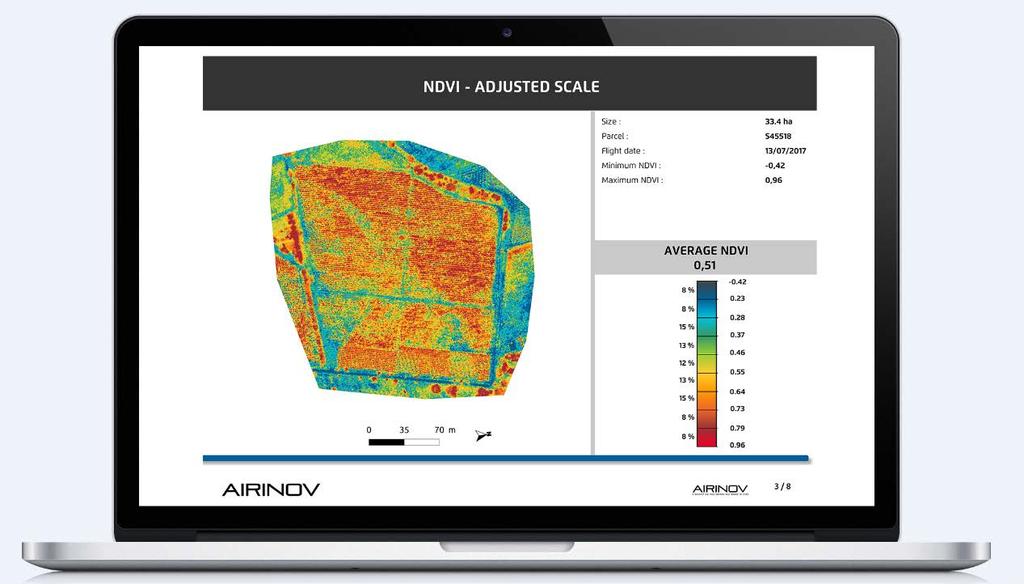

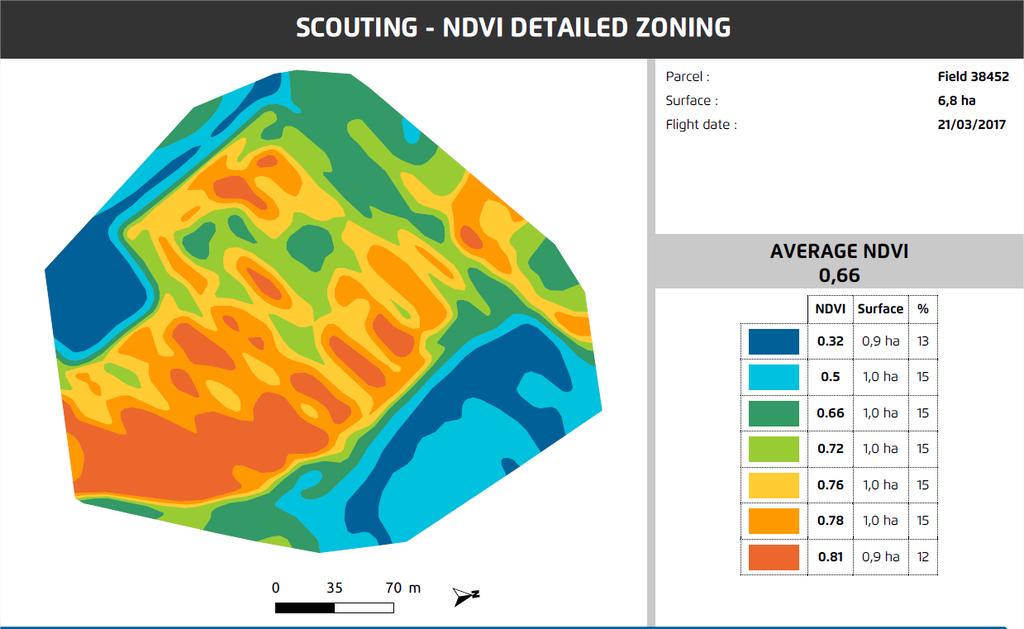

39 BEARBETNINGSLEVERANSER FÖR PRECISIONSJORDBRUK: NDVI KARTOR Vad är NDVI? NDVI: Normalized Difference Vegetation Index 39 - Vad visar det? - Växtbelastning: Död / Välmående - Biomassa: densiteten för vegetation: låg / hög densitet - NDVI indikerar om och var det finns ett problem på åkern, MEN det förklarar inte vad som är problemet eller orsaken - Man behöver inte vara en expert agronom - NDVI kan snabbt ge en status för åkerarean och markera hotspots som skall undersökas: - Inspektion av grödor: snabb överblick - Identifiera sjukdomsspridning - Relativ mognad för grödan - Uppskattning av skador - Andra index finns för forskning och andra typer av grödor: - GNDVI - NDRE - De kan beräknas med avancerad mjukvara som Pix4Dag (ej inkluderad)

40 40 Jord Problemområden Problemområden Låg densitet Sjuk Hög vegetationsdensitet Välmående gröda Hög densitet Välmående

41 41 Jord 15/05/2018

42 42 15/05/2018

43 FRÅN DRÖNARE TILL SMARTPHONE: AIRINOV MAP-IN 43 AIRINOV MAP-IN är en ny mobilapp som låter lantbrukaren visualisera sina NDVI kartor på sin mobila enhet ute på åkern. Mobilappen är länkad till AIRINOV First + kontot, samma login och lösenord. Funktioner - Visualisering av NDVI zonkartor på mobila enheter - Visning av NDVI värden per zon för AIRINOV FIRST+ eller Nitrogen mängd för AIRINOV FARMING per zon - Geolokalisering på NDVI kartan: lantbrukaren kan gå på sin åker och bli geolokaliserad på NDVI kartan Fördelar - Från Drönare till Smartphone: flyg drönaren autonomt, samla in och bearbeta data och ha access till alla dina kartor på din mobila enhet - Kasta inte bort din tid och få mer precision för din inspektion av grödan: gå direkt till problemområdet som är geolokaliserad på kartan - GPS navigationsapp för din åker med information om grödans hälsa Tillgänglig för Android & ios

44 44 15/05/2018

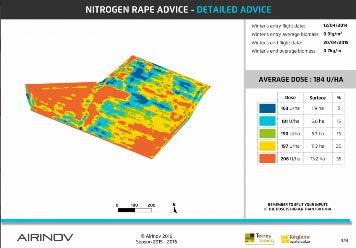

45 UPPGRADERA: AIRINOV FARMING REKOMMENDATION FÖR BÄTTRE AVKASTNING EJ INKLUDERAD I PARROT Bluegrass INTRESSERADE LANTBRUKARE KAN KONTAKTA AIRINOV DIREKT AIRINOV Farming lösningen ger rekommendationer för mängden av Nitrogen som skall läggas till eller minskas på åkern för att optimera grödans avkastning. AIRINOV Nitrogen rekommendation: 45 Nitrogen är ett huvudnäringsämne för att öka plantors tillväxt. Rekommendationen kommer att bero på olika punkter: - Typ av gröda - Tid på året - Historik av mängden tillagd nitrogen - Åkerns avkastningshistorik - Jordegenskaper - Väderhistorik Mål: Variable Rate Application Justera näringsämnen baserat på behov - Bördighet: Justera näringsämnen baserat på behov - Skydda grödan: justera ogräsmedel - Säsongsapplikationer - AIRINOV Farming ger endast rekommendationer för 3 typer av grödor: - Vete - Korn - Raps 2016 OCEALIA studie: 1734 vetegrupper, 627 rapsgrupper i Frankrike Använd mängd Nitrogen: AIRINOV Rekommendation Grödans avkastning: kvantitet korn skördad per odlingsyta Vete +13U/ha än normalt -13 /ha +3.5qx/ha (x12,5 /qx på marknaden) +40 /ha Raps -34U/ha än normal +34 /ha +4.9qx/ha (x31 /qx på marknaden) +151 /ha AirInov tjänstekostnad - 10 /ha -10 /ha Total avkastning +17 /ha +175 /ha Källa: Airinov,

46 TEKNISKA SPECIFIKATIONER PARROT Bluegrass PARROT SEQUOIA AIRINOV FIRST + 46 ÖVERSIKT : Täckningsområde: 30ha för en flygning på 70m flyghöjd Räckvidd: Upp till 2km, i områden utan hinder och störningar Markupplösning: 7.4cm/px vid 70m flyghöjd Automatisk flygplanering effektuerad av Pix4Dcapture mobilapp Vertikal start och landning ALLMÄNT : Vikt: 1850g Storlek: 50 x 44 x 12 cm Löstagbara propellrar vid transport RGB KAMERA : Upplösning: 16 Mpx, 4608x3456 pixel HFOV: 63.9 VFOV: 50.1 DFOV: GLOBAL SHUTTER SINGLE-BAND KAMEROR : Upplösning: 1.2 Mpx, 1280x960 pixel HFOV: 61.9 VFOV: 48.5 DFOV: 73.7 Upp till 150 ha bearbetning per vecka Obegränsad yta för första bearbetningen AIRINOV rapporter inkluderar: Fullständig NDVI karta: index värde från -1 till 1 Justerad NDVI karta Enkel zonkarta: NDVI karta indelad i 3 zoner Detaljerad zonkarta: NDVI karta indelad i 7 zoner Pix4Dag FOTO & VIDEO : Foto: 14Mpx vidvinkel kamera Video: 1080p Full HD Videostreaming: 360p / 720p Internt Video minne: 32GB 4 SEPARATA BAND : Grön (550nm +/- 40nm) Röd (660nm +/- 40nm) Red Edge (735nm +/- 10nm) Nära infraröd (790nm +/- 40nm) 1 månad access till Pix4Dag mjukvara för kartläggning med drönare och precisionsjordbruk Desktop och moln access WI-FI OCH ÖVERFÖRINGAR : Räckvidd: Upp till 2km med Parrot Skycontroller 2, i områden utan hinder och störningar WiFi AC-typ, 2 bi-band antenner (2,4 och 5GHz) HÖGKAPACITET BATTERI : Batteritid: 25min 6700 mah Lipo Batteri SENSORER : Inbyggd GPS + GLONASS Inertial Navigation System Höjdmätare Ultraljudsensor Vertikal optisk flödeskamera ALLMÄNNA EGENSKAPER : Storlek: 59x41x 28mm Vikt: 72 g Foto mode: Upp till 1 fps Intern lagring: 64 GB inbyggd lagring Inertial mätenhet & magnetometer Effekt: 5 W (~12 W peak) SOLLJUSSENSOR (INKL. I PARROT SEQUOIA) : Storlek: 47x39.6x18.5mm Vikt: 35 g 4 spektral sensorer GPS Inertial mätenhet & magnetometer SD kort plats Effekt: 1 W
