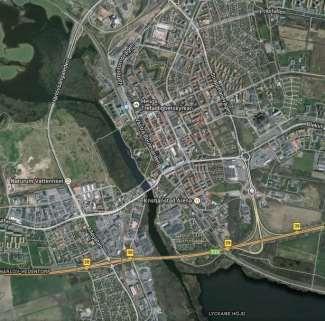

FÄRGAREN 3, F d kemtvätt på Bomgatan Studiebesök

Transkript

1 FÄRGAREN 3, F d kemtvätt på Bomgatan Studiebesök MIFO fas Förstudie och huvudstudie Bidragsansökan för förberedelser och sanering inlämnad 2011 ( Mkr) Bidrag för förberedelser 2012 Förberedelser Bidrag för sanering 2016 (47 Mkr) Ledningsomläggning Schaktsanering 2016 Termisk in-situ sanering 2017 Ledningsomläggning 2018 Uppföljning

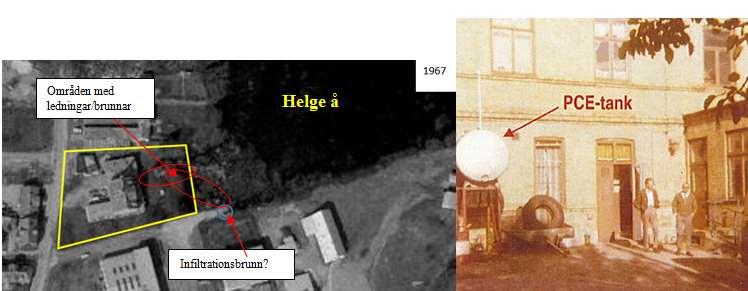

2 Historia Verksamhet Sveriges äldsta kemtvätt? Klorerade lösningsmedel kan ha använts i 50 år Byggnader revs 2001

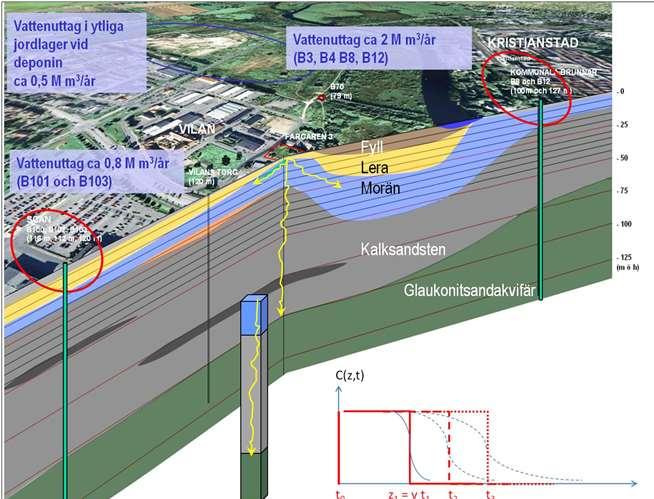

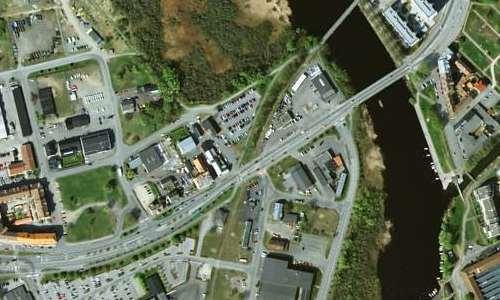

3 Grundvattenintressen

4 FÖRBEREDELSER Upphandling av teknisk projektledare Upphandlingar av laboratorium och provtagningskonsulter Kompletterande miljötekniska undersökningar Kartläggning av saneringsområde i tre dimensioner Geotekniska undersökningar Grundvattenundersökningar Geofysiska undersökningar Studiebesök på liknande objekt där sanering pågår Förslag till åtgärdsstrategi Slutlig bidragsansökan Projektering och upphandling

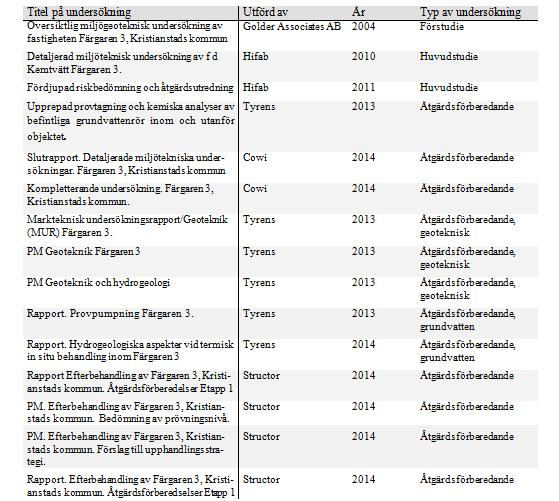

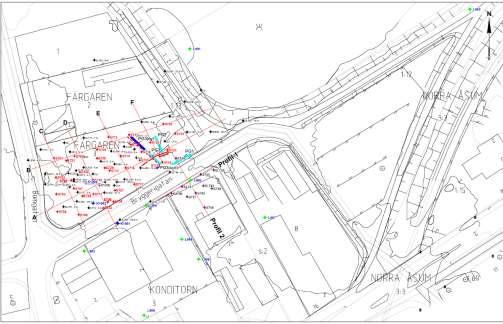

5 UNDERSÖKNINGAR

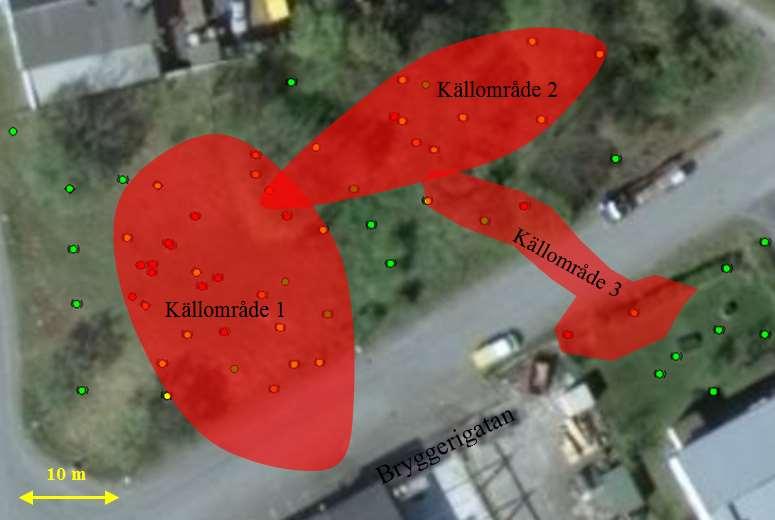

6 KÄLLOMRÅDEN Källområde Area, m 2 Djup, m Volym, m 3 Förorenings mängd, kg Föroreningen utgörs nästan uteslutande av klorerade lösningsmedel som användes vid kemtvätten Ca Ca 100 Summa

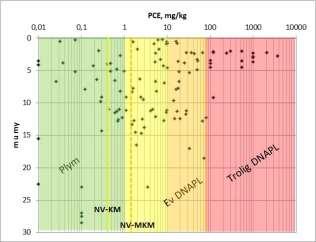

7 KÄLLOMRÅDE 1 Djup m K Le mg/kg Sandkalksten 0, Sand <0,1 35 m

8 Föroreningsspridning 200 m μg/l >10 mg/l 1-10 mg/l < 1 mg/l Det sprids ca 10 kg lösningsmedel per år från Färgaren 3 men plymen växer sannolikt inte beroende på naturlig nedbrytning < 0,1 mg/l

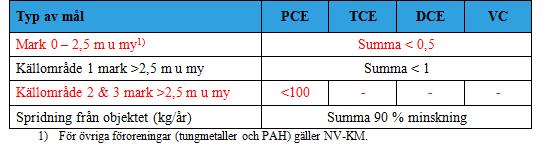

9 Förslag till övergripande och mätbara mål 1. Klorerade alifater med ska inte få förekomma i eller i anslutning till glaukonitsandakvifären i koncentrationer som kan försämra grundvattnets kvalitet. 2. Förekomst av föroreningar ska inte orsaka begränsningar för en framtida känslig markanvändning. 3. Spridningen från objektet ska inte utsätta vattenlevande växter och djur i närbelägna våtmark och ytvatten för skadliga halter av klorerade alifater. Halterna i jord ska nås inom 2 år från det att åtgärden påbörjas. Spridningsminskning ska nås efter 5 år.

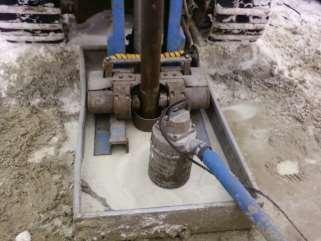

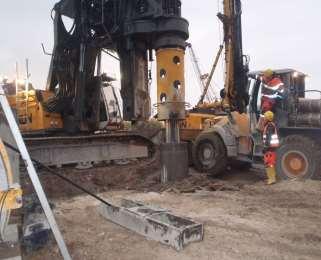

10 Grävborrning Övervägda åtgärdsmetoder Jordschakt Injektering av kemikalier Termisk behandling in situ

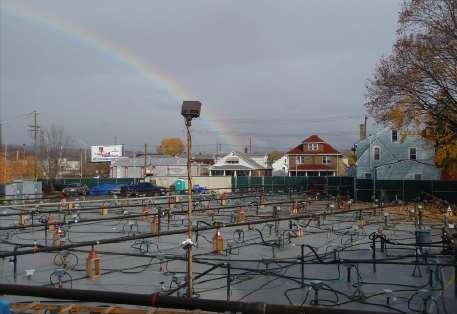

11 Förslag till åtgärdsstrategi 1. Ytlig förorenad jord, grundrester, ledningar m m grävs ur (ned till ca 2,5 m) 2. Där jorden utgörs av lera eller torv grävs förorenad jord ur ned till 4 5 m (7 m) 3. Kvarvarande förorenad jord behandlas termiskt in situ från 2,5 m ned till 20 m djup 4. Resterande föroreningar i plymen utanför saneringsområdet självrenas >99 % av föroreningsmängderna ska saneras Termisk in-situ behandling innebär att man värmer upp jorden så att lösningsmedlen kokar och kan samlas upp för destruktion på markytan.

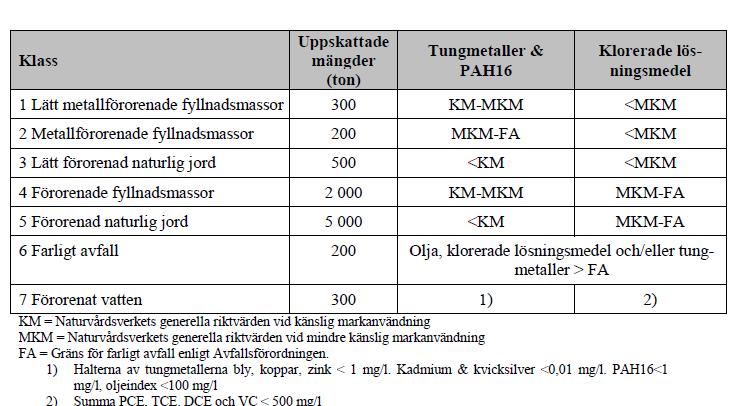

12 Upphandling av avfallsmottagning Blev 3 klasser i verkligheten

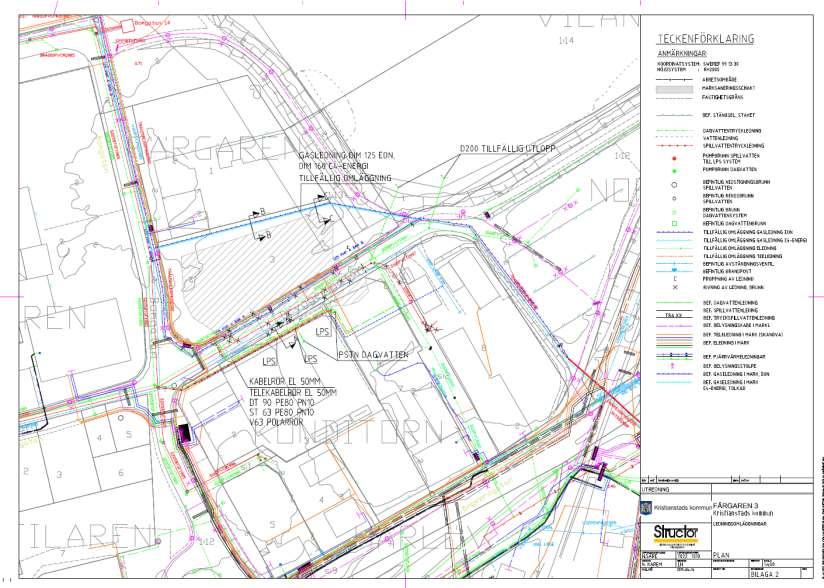

13 Projektering och upphandling av ledningsomläggning

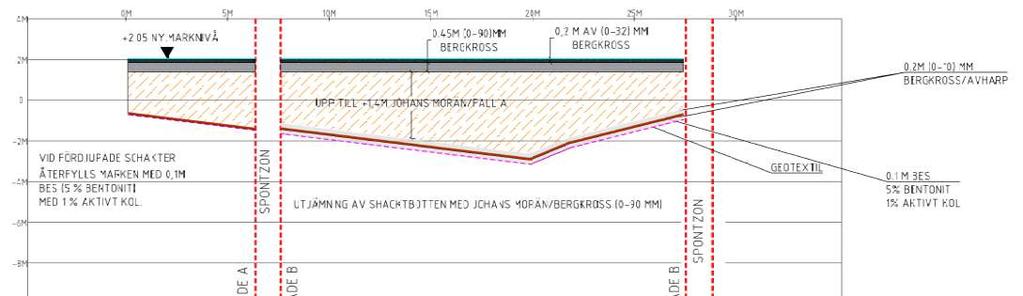

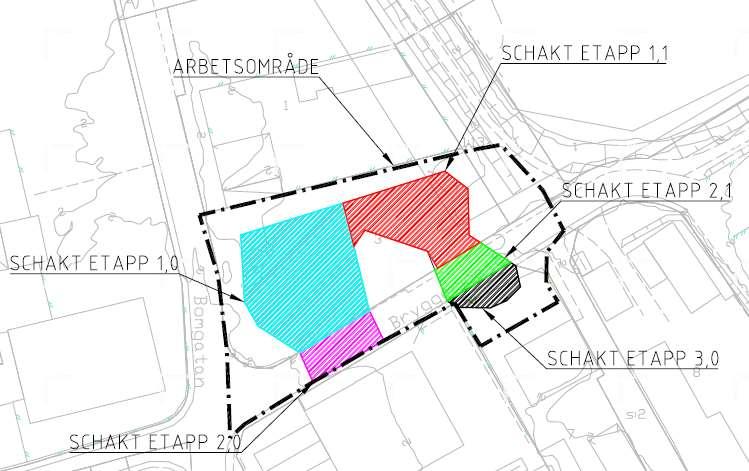

14 Projektering och upphandling av schaktsanering 2,5 m 2,5 m 6 m

15 Kvalificerad återfyllning inför termisk behandling och där viss förorening lämnats kvar.

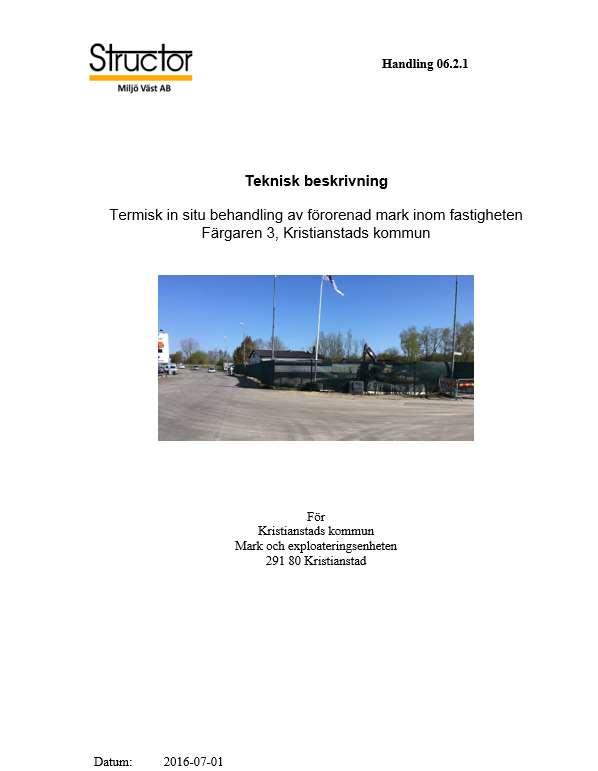

16 Projektering och upphandling av termisk in-situ sanering

17 ÅTGÄRDSKRAV 15 punkter Metervisa samlingsprover ned till 20 m 240 prover analys m a p PCE, TCE m m

18 ÖVRIGA KRAV ERH eller TCH, annan metod godkänns ej Miljömärkt el eller biogas Inhägnad Klimatanpassning Jordprovtagning i ytterkant Hantering av borrkax och andra restprodukter Mätningar av temperatur, extraherade ångor m m Haltkrav emissioner till luft och vatten Bullerkrav Grundvattensänkning Återställning Tider Bygghandling (Designrapport) Veckorapporter Mätdata on-line (internet) Språkkrav (engelska eller nordiska)

19 PRISUPPGIFTER Fast pris uppdelat på o Projektering o Installation o Drift o El/gas o Efterkontroll o Avetablering Priser för reglerbara mängder Tillkommande behandlingsyta (2,5-20 m) 1 SEK/10 m 2 Tillkommande behandlingsyta (8-20 m) 1 SEK/10 m 2 Tillkommande mängd klorerade lösningsmedel 2 SEK/100 kg Tillkommande möten 3 SEK/möte

20 ANBUD 3 ST ANBUD 1 ST ERH 1 ST ERH + ÅNGINJEKTERING 1 ST TCH Mkr ( kr/ton) Elkostnad: 15 % Termisk in-situ behandling på djupet kostar ungefär lika mycket som ytlig schaktsanering Energiförbrukningen motsvarar ungefär 40 mil lastbilstransport av jord.

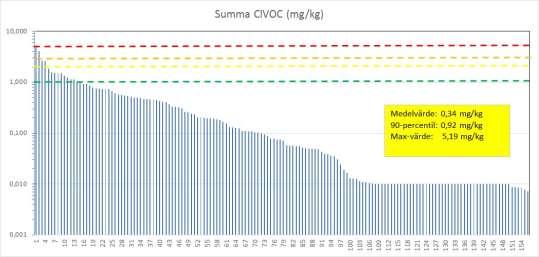

21 PROVTAGNINGAR I YTTERKANT
