SKJUTDÖRRSYSTEM CRL STUTTGART

Transkript

1 Ref: STSD18SE SKJUTDÖRRSYSTEM CRL STUTTGART Förstklassig design och högkvalitativ teknik

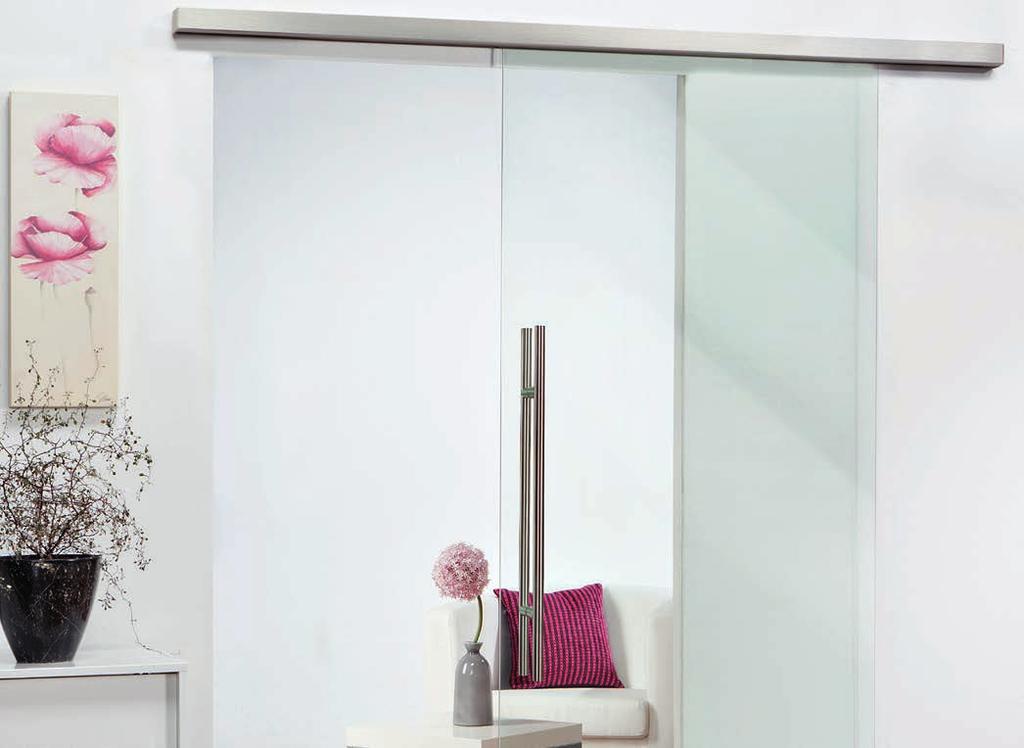

2 Skjutdörrsystem CRL Stuttgart Skjutdörrserien Stuttgart från CRL erbjuder nästintill obegränsade möjligheter för en elegant och högkvalitativ inredning. Tack vare den smarta konstruktionen finns en lösning för varje tillämpning. För både stora och små dörrar, en eller flera dörrpaneler, vägg- eller takmontering - våra intelligent sammanställda kompletta set och flexibelt kombinerbara delkomponenter täcker en mångfald av såväl monteringsförhållanden som extra tillval och möjligheter. Även monteringen av systemet är okomplicerad. Tack vare att alla komponenter är tillgängliga framifrån går monteringen snabbt och enkelt. Bearbetning av glaset är inte nödvändigt, eftersom glaspanelerna kläms på plats. Skjutdörrsystemet Stuttgart passar väl för såväl privata hem som i offentlig miljö. Som tillval finns oljetryckdämpare 80 kg, med vilken Stuttgart 80 uppnår den högsta testklassen enligt DIN EN Tel: e: crl@crlaurence.eu w: crlaurence.eu

3 Skjutdörrsystem CRL Stuttgart 3

4 Egenskaper / Varianter Max. panelvikt Dubbelsidig mjukstängning Väggmontering Takmontering Takmontering med sidopanel Flera paneler Glastjocklek Montering i glas Frontmontering Justerbar framifrån Profilhöjd Profildjup Väggavstånd Vertikalt justerbar vagn Testad enligt DIN EN 1527 Specialfärger Adapter för trädörrar Golvstyrning Borstad Aluminium Komplett set Löpskena 2000 mm Löpskena 2400 mm Handtag Runt skålhandtag Kvadratiskt skålhandtag Skålhandtag/knopp kombination Delkomponenter Grundset Profillängd upp till 6000 mm* Profil för fast sidopanel 00 mm Soft-Close oljedämpare Soft-Close luftdämpare Synkroniseringsset Borsttätning per meter Golvstyrning, 2-komponent Borstat Rostfritt Stål Komplett set Löpskena 2000 mm Löpskena 2400 mm Handtag Runt skålhandtag Kvadratiskt skålhandtag Skålhandtag/knopp kombination Delkomponenter Grundset Profillängd upp till 6000 mm* Profil för fast sidopanel 00 mm Soft-Close oljedämpare Soft-Close luftdämpare Synkroniseringsset Borstpackning per meter Golvstyrning, 2-komponent 4 Tel: e: crl@crlaurence.eu w: crlaurence.eu

5 Stuttgart 50 Basic-Line Stuttgart 50 SC Basic-Line Stuttgart 60 SC Premium-Line Stuttgart 80 Premium-Line Stuttgart 150 Premium-Line 50 kg 50 kg 60 kg 80 kg 150 kg - Lufttrycksdämpare Lufttrycksdämpare tillval tillval mm härdat 8-10 mm härdat 8-10 mm härdat 8-10 mm härdat 8-10 mm härdat - - tillval tillval tillval mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm - 4 mm - 4 mm +/- 3,5 mm +/- 3,5 mm +/- 3,5 mm - - på förfrågan med 80 kg oljetrycksdämpare på förfrågan på förfrågan tillval tillval tillval tillval tillval 1-komponent, plast 1-komponent, plast 2-komponent, formpressad 2-komponent, formpressad 2-komponent, formgjuten/ formpressad Borstad Aluminium Borstad Aluminium Borstad Aluminium Borstad Aluminium Borstad Aluminium Komplett set Komplett set Komplett set Komplett set Komplett set EUCRL89SA EUCRL90SA EUCRL92SA EUCRL91SA EUCRL 91SA24 Handtag Handtag Handtag Handtag Handtag EUCRL91FPSA EUCRL91FPSA EUCRL91FPSA EUCRL91FPSA EUCRL91FPSA EUCRL91SFPSA EUCRL91SFPSA EUCRL91SFPSA EUCRL91SFPSA EUCRL91SFPSA EUCRL91FFPSA EUCRL91FFPSA EUCRL91FFPSA EUCRL91FFPSA EUCRL91FFPSA Delkomponenter Delkomponenter Delkomponenter Delkomponenter Delkomponenter EUCRL91K1TSA EUCRL91SA150 EUCRL91SA6M EUCRL91SA6M EUCRL91FTSA EUCRL91FTSA EUCRL92SOFT80O EUCRL92SOFT150 Ingår i komplett set Ingår i komplett set EUCRL92SOFT80L EUCRL91SYNCRO EUCRL91SYNCRO EUCRL91SYNCRO EUCRL91D1CHT EUCRL91D1CHT EUCRL91D1CHT EUCRL91FGSA EUCRL91FGSA Ingår i komplett set Ingår i grundset Ingår i grundset Borstat Rostfritt Stål Borstat Rostfritt Stål Borstat Rostfritt Stål Borstat Rostfritt Stål Borstat Rostfritt Stål Komplett set Komplett set Komplett set Komplett set Komplett set EUCRL89BN EUCRL90BN EUCRL92BN EUCRL91BN EUCRL 91BN24 Handtag Handtag Grepp Handtag Handtag EUCRL91FPBN EUCRL91FPBN EUCRL91FPBN EUCRL91FPBN EUCRL91FPBN EUCRL91SFPBN EUCRL91SFPBN EUCRL91SFPBN EUCRL91SFPBN EUCRL91SFPBN EUCRL91FFPBN EUCRL91FFPBN EUCRL91FFPBN EUCRL91SFPBN EUCRL91FFPBN Delkomponenter Delkomponenter Delkomponenter Delkomponenter Delkomponenter EUCRL91K1TBN EUCRL91BN150 EUCRL91BN6M EUCRL91BN6M EUCRL91FTBN EUCRL91FTBN EUCRL92SOFT80O EUCRL92SOFT150 Ingår i komplett set Ingår i komplett set EUCRL92SOFT80L EUCRL91SYNCRO EUCRL91SYNCRO EUCRL91SYNCRO EUCRL91D1CHT EUCRL91D1CHT EUCRL91D1CHT EUCRL91FGBN EUCRL91FGBN Ingår i komplett set Ingår i grundset Ingår i grundset *För längder från 3999mm, beställ vänligen komplett set på 6000mm Skjutdörrsystem CRL Stuttgart 5

6 Basic-Line Skjutdörrsystem Stuttgart 50 Manuellt skjutdörrsbeslag med vagn och glasklämma Passar för glasdörrar med en panel upp till 50 kg Förborrad 2000 mm löpskena för väggmontering Ändlock klickas enkelt på plats Ingen glasbearbetning nödvändig Enkel montering tack vare täckprofilen som klickas på plats, alla delar är tillgängliga framifrån Vagnen kan höjdjusteras med ca 4 mm Steglöst inställbar dörrstopp Passar för glastjocklek 8-10 mm Stuttgart 50 komplett set innehåller: 2 vagnar med klämplatta (1) Löpskena 2000 mm (2) Täckprofil 2000 mm (3) 2 ändlock som klickas på, grå plast (4) 2 säkerhetsstopp 1 golvstyrning för 8-10 mm glas, i grå plast (6) Borstad Aluminium Borstat Rostfritt Stål Komplett set Löpskena 2000 mm EUCRL89SA Komplett set Löpskena 2000 mm EUCRL89BN Handtag Handtag Runt skålhandtag EUCRL91FPSA Runt skålhandtag EUCRL91FPBN Kvadratiskt skålhandtag EUCRL91SFPSA Kvadratiskt skålhandtag EUCRL91SFPBN Kvadratiskt skålhandtag EUCRL91FFPSA Skålhandtag/knopp kombination EUCRL91FFPBN 6 Tel: e: crl@crlaurence.eu w: crlaurence.eu

7 Profillängd Dörröppning Bredd glasdörr Genomgångsbredd Väggmontering Mått B (golv till nederkant löpskena) 21 25,5 Mått B + 8 = Höjd glasdörr Monteringsanvisning för glasdörr utan Soft-Close Profillängd 2000 mm Max. dörröppning 950 mm Bredd glasdörr Dörröppning + 60 mm Höjd glasdörr Väggmontering = mått B + 8 mm Profillängd Dörröppning x mm Bärförmåga 50 kg med 2 vagnar Skjutdörrsystem CRL Stuttgart 7

8 Basic-Line Skjutdörrsystem Stuttgart 50 SC Manuellt skjutdörrsbeslag med vagn och glasklämma Passar för glasdörrar med en panel upp till 50 kg Med dubbelsidig självstängande Soft-Close luftdämpare Förborrad 2000 mm löpskena för väggmontering Ändlock klickas enkelt på plats Ingen glasbearbetning nödvändig Enkel montering tack vare täckprofilen som klickas på plats, alla delar är tillgängliga framifrån Vagnen kan höjdjusteras med ca 4 mm Steglöst inställbar dörrstopp Passar för glastjocklek 8-10 mm Stuttgart 50 SC komplett set innehåller: 2 vagnar med klämplatta (1) Löpskena 2000 mm (2) Täckprofil 2000 mm (3) 2 Soft-Close medbringare med skruvar (4) 2 Soft-Close luftdämpare (5) 2 Soft-Close säkerhetsstopp (6) 2 ändlock, grå plast (7) 1 golvstyrning för 8-10 mm glas, i grå plast (8) Borstad Aluminium Borstat Rostfritt Stål Komplett set Komplett set Löpskena 2000 mm EUCRL90SA Löpskena 2000 mm EUCRL90BN Handtag Handtag Runt skålhandtag EUCRL91FPSA Runt skålhandtag EUCRL91FPBN SOFT-CLOSE Kvadratiskt skålhandtag EUCRL91SFPSA Kvadratiskt skålhandtag EUCRL91SFPBN Skålhandtag /knopp kombination EUCRL91FFPBN Skålhandtag/knopp kombination EUCRL91FFPBN 8 Tel: e: crl@crlaurence.eu w: crlaurence.eu

9 Profillängd Dörröppning Bredd glasdörr Genomgångsbredd Väggmontering Mått B (golv till nederkant löpskena) 25,5 21 Mått B + 8 = Höjd glasdörr Monteringsanvisning för glasdörr med Soft-Close Profillängd 2000 mm Max. dörröppning 950 mm Bredd glasdörr Dörröppning + 60 mm Höjd glasdörr Väggmontering = mått B + 8 mm Profillängd Dörröppning x mm Vid montering av Soft-Close är minsta möjliga dörrbredd 0 mm, minsta möjliga längd på skena 960 mm. Glasdörren stängs i dessa fall dock inte helt tätt intill löpskenan. Vi rekommenderar vid montering av Soft-Close en minsta dörrbredd på 750 mm, för att minska motståndet när dörren dras ut ur dämparen. De angivna dörrmåtten är riktlinjer, vilka kan anpassas efter rådande förhållanden. Bärförmåga 50 kg med 2 vagnar Skjutdörrsystem CRL Stuttgart 9

10 Premium-Line Skjutdörrsystem Stuttgart 60 SC Manuellt skjutdörrsbeslag med vagn och glasklämma Passar för glasdörrar med en eller två paneler upp till 60 kg Med dubbelsidig självstängande Soft-Close luftdämpare Löpskena upp till 6000 mm, specialmått som tillval möjligt Komplett set med löpskena på 2000 mm Tillsatsprofil för fast panel tillgänglig Löpskenorna passar för vägg- och takmontering Montering på glas möjligt som tillval Ändlock skruvas på plats Ingen glasbearbetning nödvändig Enkel montering tack vare täckprofilen som enkelt klickas på plats, alla delar är tillgängliga framifrån Vagnen kan höjdjusteras även vid komplett inbyggd dörr Steglöst inställbar dörrstopp Passar för glastjocklek 8-10 mm Stuttgart 60 SC komplett set innehåller: 2 vagnar med klämplatta (1) Löpskena 2000 mm (2) Täckprofil 2000 mm (3) 2 Soft-Close medbringare med skruv och filtbricka (4) 2 Soft-Close luftdämpare (5) 2 Soft-Close säkerhetsstopp (6) 2 ändlock inkl. skruvar (7) 1 tvådelad golvstyrning för 8-10 mm glas (8) Borstad Aluminium Komplett set Löpskena 2000 mm EUCRL92SA Borstat Rostfritt Stål Komplett set Löpskena 2000 mm EUCRL92BN Handtag Handtag Runt skålhandtag EUCRL91FPSA Runt skålhandtag EUCRL91FPBN SOFT-CLOSE Kvadratiskt skålhandtag EUCRL91SFPSA Kvadratiskt skålhandtag EUCRL91SFPBN Skålhandtag /knopp kombination EUCRL91FFPSA Skålhandtag/knopp kombination EUCRL91FFPBN 10 Tel: e: crl@crlaurence.eu w: crlaurence.eu

11 Profillängd Dörröppning Bredd glasdörr Genomgångsbredd 120 Väggmontering 25,5 25,5 27 3,5 3,5 27 3,5 3,5 Takmontering ,5 3,5 27 3,5 3,5 Mått H (golv till nederkant löpskena) Mått H (golv till nederkant löpskena) OBS: För en problemfri montering bör löpskenan inte placeras för nära dörröppningens överkant OBS: För en problemfri montering bör löpskenan inte placeras för nära dörröppningens överkant Mått B + 14 = Höjd glasdörr Mått B Mått + 14 H = (golv Höjd till glasdörr innertak) Mått H (golv till innertak) Mått H - 44 = Höjd glasdörr Mått H - 44 = Höjd glasdörr Monteringsanvisning för glasdörr med Soft-Close Bredd glasdörr Dörröppning + 60 mm Höjd glasdörr Väggmontering = mått B +14 mm Takmontering = mått H - 44 mm Profillängd Dörrbredd x 2-10 mm Genomgångsbredd Dörröppning mm Profillängd 2000 mm Max. dörröppning mm Bärförmåga 60 kg med 2 vagnar och lufttrycksdämpare för 60 kg Vid montering av Soft-Close är minsta möjliga dörrbredd 0 mm, minsta möjliga längd på skena 960 mm. Glasdörren stängs i dessa fall dock inte helt tätt intill löpskenan. Vi rekommenderar vid montering av Soft-Close en minsta dörrbredd på 750 mm, för att minska motståndet när dörren dras ut ur dämparen. De angivna dörrmåtten är riktlinjer, vilka kan anpassas efter rådande förhållanden. Skjutdörrsystem CRL Stuttgart 11

12 Premium-Line Skjutdörrsystem Stuttgart 80 Testad enligt DIN EN 1527* Stuttgart 80 komplett set innehåller: Manuellt skjutdörrsbeslag med vagn och glasklämma 2 vagnar med klämplatta (1) Passar för glasdörrar med en eller två paneler upp till 80 kg Löpskena 2000 mm eller 2400 mm (2) Vid montering av 4 vagnar är vikt på upp till 120 kg möjlig Täckprofil 2000 mm eller 2400 mm (3) Tillval: dubbelsidig självstängande Soft-Close, oljedämpare eller luftdämpare 2 ändlock inkl. skruvar (4) Löpskenorna upp till 6000 mm, specialmått möjligt som tillval 2 stoppar (5) Komplett set med löpskena på 2000 mm och 2400 mm Tillsatsprofil för fast panel tillgänglig Löpskenorna passar för vägg- och takmontering Montering på glas möjligt som tillval 1 golvstyrning för 8-10 mm glas (6) Ändlock skruvas på plats Ingen glasbearbetning nödvändig Enkel montering tack vare täckprofilen som klickas på plats, alla delar är tillgängliga framifrån Vagnen kan höjdjusteras även vid komplett inbyggd dörr 1 Steglöst inställbar dörrstopp Passar för glastjocklek 8-10 mm 5 3 *Testad med 80 kg oljetrycksdämpare i högsta testklassen enligt DIN EN 1527 Borstad Aluminium Komplett set Löpskena 2000 mm EUCRL91SA Löpskena 2400 mm EUCRL91SA24 Handtag Runt skålhandtag EUCRL91FPSA Kvadratiskt skålhandtag EUCRL91SFPSA Skålhandtag /knopp kombination EUCRL91FFPSA Delkomponenter Grundse EUCRL91K1TSA Profil upp till 6000 mm* EUCRL91SA6M Profil för fast sidopanel 00 mm EUCRL91FTSA Soft-Close oljedämpare EUCRL92SOFT80O Soft-Close luftdämpare EUCRL92SOFT80L Synkroniseringset EUCRL91SYNCRO Borsttätning per meter EUCRL91D1CHT *För längder från 3999mm, beställ vänligen komplett set på 6000mm 12 Tel: e: crl@crlaurence.eu w: crlaurence.eu 4 Borstat Rostfritt Stål Komplett set Löpskena 2000 mm EUCRL91BN Löpskena 2400 mm EUCRL91BN24 Handtag Runt skålhandtag EUCRL91FPBN Kvadratiskt skålhandtag EUCRL91SFPBN Skålhandtag /knopp kombination EUCRL91FFPBN Delkomponenter Grundset EUCRL91K1TBN Profil upp till 6000 mm* EUCRL91BN6M Profil för fast sidopanel 00 mm EUCRL91FTBN Soft-Close oljedämpare EUCRL92SOFT80O Soft-Close luftdämpare EUCRL92SOFT80L Synkroniseringsset EUCRL91SYNCRO Borsttätning per meter EUCRL91D1CHT 6

13 Profillängd Dörröppning Bredd glasdörr Genomgångsbredd 120 Väggmontering Takmontering Montering med sidopanel 25,5 27 3,5 3, ,5 3, ,5 3,5 Mått H (golv till nederkant löpskena) OBS: För en problemfri montering bör löpskenan inte placeras för nära dörröppningens överkant Mått B + 14 = Höjd glasdörr Mått H (golv till innertak) Mått H - 44 = Höjd glasdörr Mått H (golv till innertak) Mått H - 61 (glashöjd fast sidopanel) 16 Mått H - 44 = Höjd glasdörr Monteringsanvisning för glasdörr utan Soft-Close Bredd glasdörr Dörröppning + 60 mm Höjd glasdörr Väggmontering = mått B +14 mm Takmontering = mått H - 44 mm Profillängd Dörrbredd x 2-10 mm Profillängd 2000 mm Max. dörröppning 1005 mm Profillängd 2400 mm Max. dörröppning 1205 mm Bärförmåga 80 kg med 2 vagnar (utan dämpare eller med luft- eller oljetrycksdämpare för 80 kg som tillval) Genomgångsbredd Dörröppning mm Skjutdörrsystem CRL Stuttgart

14 Premium-Line Skjutdörrsystem Stuttgart 150 Testat enligt DIN EN 1527* Stuttgart 150 grundsats innehåller: Manuellt skjutdörrsbeslag med vagn och glasklämma Passar för glasdörrar med en eller två paneler upp till 150 kg Tillval: dubbelsidig självstängande Soft-Close, oljedämpare Tillval: synkroniseringsset för dubbeldörr med synkroniserad öppning och stängning Löpskena upp till 6000 mm, specialmått möjligt som tillval Tillsatsprofil för fast panel tillgänglig Löpskenorna passar för vägg- och takmontering Montering på glas möjligt som tillval Ändlock skruvas på plats Ingen glasbearbetning nödvändig Enkel montering tack vare täckprofilen som klickas på plats, alla delar är tillgängliga framifrån Vagnen kan höjdjusteras även vid komplett inbyggd dörr Inställbar steglös dörrstopp Passar för glastjocklek 8-10 mm * Testad med 80 kg oljetrycksdämpare i högsta testklassen enligt DIN EN vagnar med klämplatta (1) Löpskena 2000 mm eller 2400 mm (2) Täckprofil 2000 mm eller 2400 mm (3) 2 ändlock inkl. skruvar (4) 2 stoppar (5) 1 tvådelad golvstyrning för 8-10 mm glas (6) Stuttgart 150 Skjutdörrsystem kan monteras helt utifrån era behov. Tillsammans med ett grundset väljer ni rätt längd på profilen (6000 mm eller specialmått som tillval). Som tillval kan Stuttgart 150 utrustas med oljedämpare, sidopanel, sidopanelsset och ytterligare flera tillval Borstad Aluminium Delkomponenter Grundset EUCRL91SA150 Profil upp till 6000 mm* EUCRL91SA6M Profil för fast sidopanel 00 mm EUCRL91FTSA Soft-Close oljedämpare (2 styck) EUCRL92SOFT150 Synkroniseringsset EUCRL91SYNCRO Borsttätning per meter EUCRL91D1CHT Handtag Runt skålhandtag EUCRL91FPSA Kvadratiskt skålhandtag EUCRL91SFPSA Skålhandtag /knopp kombination EUCRL91FFPSA Borstat Rostfritt Stål Delkomponenter Grundset EUCRL91BN150 Profil upp till 6000 mm* EUCRL91BN6M Profil för fast sidopanel 00 mm EUCRL91FTBN Soft-Close oljedämpare EUCRL92SOFT150 Synkroniseringsset EUCRL91SYNCRO Borsttätning per meter EUCRL91D1CHT Handtag Runt skålhandtag EUCRL91FPBN Kvadratiskt skålhandtag EUCRL91SFPBN Skålhandtag /knopp kombination EUCRL91FFPBN *För längder från 3999mm, beställ vänligen komplett set på 6000mm 14 Tel: e: crl@crlaurence.eu w: crlaurence.eu

15 Profillängd Dörröppning Bredd glasdörr Genomgångsbredd 120 Väggmontering Takmontering Montering med sidopanel 25,5 27 3,5 3, ,5 3, ,5 3,5 Mått H (golv till nederkant löpskena) OBS: För en problemfri montering bör löpskenan inte placeras för nära dörröppningens överkant Mått B + 14 = Höjd glasdörr Mått H (golv till innertak) Mått H - 44 = Höjd glasdörr Mått H (golv till innertak) Mått H - 61 (glashöjd fast sidopanel) 16 Mått H - 44 = Höjd glasdörr Monteringsanvisning för glasdörr utan Soft-Close Bredd glasdörr Dörröppning + 60 mm Höjd glasdörr Väggmontering = mått B +14 mm Takmontering = mått H - 44 mm Profillängd Dörrbredd x 2-10 mm Genomgångsbredd Dörröppning mm Bärförmåga 150 kg med 2 vagnar Skjutdörrsystem CRL Stuttgart 15

16 Skjutdörrsystem Stuttgart 150 med Soft-Close som tillval Profillängd Dörröppning Bredd glasdörr Genomgångsbredd 120 Väggmontering 25,5 27 3,5 3,5 Takmontering ,5 3,5 Stuttgart 150 SC komplett set innehåller: 2 vagnar med klämplatta (1) Löpskena 2000 mm eller 2400 mm (2) Täckprofil 2000 mm eller 2400 mm (3) 2 ändlock inkl. skruvar (4) 2 stoppar (5) 1 golvstyrning för 8-10 mm glas (6) 5 Mått H (golv till nederkant löpskena) OBS: För en problemfri montering bör löpskenan inte placeras för nära dörröppningens överkant Mått B + 14 = Höjd glasdörr Mått H (golv till innertak) Mått B - 44 = Höjd glasdörr Monteringsanvisning för glasdörr med Soft-Close Bredd glasdörr Profillängd Dörröppning + 60 mm Dörrbredd x 2-10 mm Höjd glasdörr Väggmontering = mått B +14 mm Takmontering = mått H - 44 mm Genomgångsbredd Dörröppning mm Bärförmåga 150 kg med 2 vagnar och oljetrycksdämpare för 150 kg Vid montering av Soft-Close är minsta möjliga dörrbredd 0 mm, minsta möjliga längd på skena 960 mm. Glasdörren stängs i dessa fall dock inte helt tätt intill löpskenan. Vi rekommenderar vid montering av Soft-Close en minsta dörrbredd på 750 mm, för att minska motståndet när dörren dras ut ur dämparen. De angivna dörrmåtten är riktlinjer, vilka kan anpassas efter rådande förhållanden. 16 Tel: e: crl@crlaurence.eu w: crlaurence.eu

17 Handtag 65 Ø ,8 Glaskant Ø50 Glastjocklek 8-10 mm Min 80mm Skålhandtag runt, aluminium Skålhandtag runt, 65 mm, borstad aluminium Skålhandtag runt, 65 mm, borstat rostfritt stål EUCRL91FPSA EUCRL91FPBN ,5 Glastjocklek 8-12 mm Skålhandtag kvadratiskt, aluminium Skålhandtag runt, 70 mm, borstad aluminium Skålhandtag runt, 70 mm, borstat rostfritt stål EUCRL91SFPSA EUCRL91SFPBN Glaskant Ø50 Glastjocklek 8-12 mm Min 80mm Skålhandtag / knopp kombination, lägre monteringshöjd Skålhandtag, runt, 64 mm, borstad aluminium EUCRL91SFFPSA Skålhandtag, runt, 64 mm, borstat rostfritt stål EUCRL91SFFPBN Draghandtag, borstat rostfritt stål L= 300 mm EULP30019BS L= 400 mm EULP40019BS L= 500 mm EULP50019BS L= 600 mm EULP60032BS L= 1000 mm EULP100032BS Skjutdörrsystem CRL Stuttgart 17

18 Glasinfästningar Glasinfästningsset, borstad aluminium Glasinfästningsset, borstat rostfritt stål EUCRL91GFPSA EUCRL91GFPBN Tekniska detaljer Med detta glasinfästningsset kan Stuttgart löpskena fästas direkt på glas. Ett set består av 6 infästningspunkter. Kontrollera alltid bärförmågan hos glaskonstruktionen, på vilken glasinfästningen ska monteras. Mått A (genomgångshöjd) Mått A + 29 (Höjd glasskjutdörr) (40) Glasbearbetning Ø Infästning av 2000 mm skena med 6 infästningspunkter Infästning av 2400 mm skena med 8 infästningspunkter. 18 Tel: e: crl@crlaurence.eu w: crlaurence.eu

19 Tillbehörsset synkronisering, för dubbeldörr i glas eller trä Tillbehörsset synkronisering för skena max mm EUCRL91SYNCHRO Tekniska detaljer: Ett set består av: 2 st styrhjul vertikalt justerbara 2 st klämplattor för montering på Stuttgart vagn Vajer flexibel Styrhjulet skjuts in i Stuttgart- profilen och kläms fast med skruvlänk, vilket gör att det kan flyttas smidigt inne i profilen. Hjulet kan justeras vertikalt, vilket garanterar en följsam gång. De båda klämplattorna kan monteras på standardvagnar. Den medföljande vajern kläms fast upptill och nertill i klämfästet efter att ha letts runt styrhjulen. Systemet är komplett integrerat i skenan och därmed inte synligt Montering styrhjul 1x klämfäste monterat upptill 1x klämfäste monterat nertill Änden på vajern fästs i ett klämfäste Färdigmonterad synkroniseringssats Skjutdörrsystem CRL Stuttgart 19

20 Kompletteringsset för trädörrar Grundset för trädörrar Tekniska detaljer: Med detta set kan ett standard skjutdörrsbeslag för glas från Stuttgart-serien även användas till trädörrar. Ett set består av 2 klämbeslag för trä och en golvstyrning för trädörr för 10 mm mutter Levereras utan infästningsskruvar. Ritningar tillhandahålles gärna på förfrågan. Kompletteringsset för trädörrar, infästning med skruvar EUCRLHOLZ1 Grundset för trädörrar Tekniska detaljer: Med detta set kan ett standard Stuttgart skjutdörrsbeslag för glas även användas till trädörrar. Ett set består av 2 klämbeslag för trä och en golvstyrning för trädörr för 8 mm mutter Ritningar tillhandahålles gärna på förfrågan. Kompletteringsset för trädörrar, infästning med rampa-muffar EUCRLHOLZ2 20 Tel: e: crl@crlaurence.eu w: crlaurence.eu

21 Så enkelt monterar du Stuttgart Skjutdörrsystem Montering av löpskenan Bilderna visar montering av Stuttgart 60 SC. Montera löpskenan på en bärkraftig vägg. Var noggrann med den vågräta inpassningen. Ojämnheter i väggen måste jämnas ut för att förhindra att löpskenan blir skev. Använd endast infästningsmaterial som är avsett för väggens beskaffenhet. Positionering av dämparen Positionera nu dämparen i rätt läge i löpskenan. För in glasdörrarna i dämparen, så denna aktiveras och drar dörrarna till deras slutposition. Fäst medbringaren på en höjd där den pålitligt utlöser självstängningen Inpassning av löpskenan Säkerställ att löpskenan är vågrätt monterad och korrigera om nödvändigt. Skruva fast dämparen Skruva fast dämparen i löpskenan. Rengöring av löpskenan Rengör löpskenan noggrant och ta bort damm och annan smuts. En absolut ren löpskena är en förutsättning för att skjutdörren ska kunna fungera problemfritt Montering av stoppar Vid montering av dämpare ska de medföljande stopparna monteras som säkerhet mot felaktig användning. Ta bort bladfjädrarna och skjut in stopparna i båda ändar och fäst på plats. Positionering av vagnen Placera glaspanelen på två stycken 8-mm tjocka underlagsplattor framför löpskenan. Skjut sedan antingen in vagnen sidledes i löpskenan eller montera vagnen framifrån. Bilden visar frontmontering där vagnen monteras i 20 graders vinkel på löpskenan och klickas fast. Montering av golvstyrning Den tvådelade golvstyrningen sätts på plats och fästs i golvet. Infästning av vagnen När båda vagnarna är positionerade skruvas de fast i glasskivan med ett vridmoment på 12 Nm. Justering av golvstyrning Skruva fast den främre delen av golvstyrningen med en stroppskruv. Inställning av vagnen Med en höjdjusteringsskruv kan glasdörrarna höjas på båda sidorna, för att ta bort underlagsskivorna och rikta in dörrarna. Klicka på täckprofilen Täckprofilen klickas enkelt på löpskenan. Montering av medbringaren Om en dämpare ska monteras, skruvas medbringaren nu löst på båda vagnarna, för att senare kunna höjdjusteras. Montering av ändlock Skruva fast ändlocken på båda sidor av löpskenan. Inskjutning av dämparen För in dämparen sidledes i löpskenan. Montering av skålhandtag Montera nu skålhandtagen och kontrollera att skjutdörrarna löper korrekt. KLART! Skjutdörrsystem CRL Stuttgart 21
