Stremaform kvarsittande gjustavstängare

Transkript

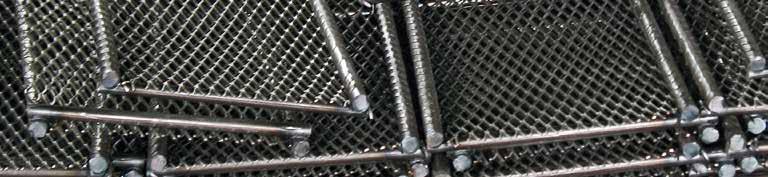

1 Stremaform kvarsittande gjustavstängare Stremaform är en kvarsittande gjutavstängare som består av ett finmaskigt specialnät, insvetsat mellan längs- och tvärgående stänger. Avstängare ger en motgjutningsyta, bemängd med ojämnheter, där varje armeringsstång och ojämnhet verkar som en förtagning. Provningen vid Tekniska Universitetet i Braunswieg visar att gjutfog mot Stremaform har 37% större skjuvupptagningsförmåga än gjutfog mot virke med förtagningar. Provning vid Kungliga Tekniska Högskolan i Stockholm, SS vidhäftningshållfasthet och SS draghållfasthet, uppfyller kraven för kvarsittande avstängare i AMA anläggning. Stremaform är stabil och designad att motstå betongtrycket under gjutningen. Stremaform är kvar i betongen Stremaform det finmaskiga nätet kan anpassas efter ditt behov. För arbetsfog Stremaform med bestruken tätplåt med tätplåt med fogbandskorg kontrollerad sprickanvisning Material Stremaform Strong Förtagning Fiberbetongstavar Stremaboard För rörelsefogar utan tätning med fogbandskorg med intergrerade tvärkraftsdorn kontrollernade sprickanvisning kontrollernade sprickanvisning med tätplåt med bestruken tätplåt med fogbandskorg 40

2 Gjutavstängare för arbetsfogar Stremaform Stremaform är avstängaren för de flesta behov och tillverkas i ett antal varianter. Den monteras mellan armeringsskikten. Vid behov kan vattenspärr, fogbandskorg, b-järn, C- byglar eller distanslister integreras vid tillverkningen. Stremaform strong Stremaform strong, lämpar sig för grova gjutkonstruktioner. Den har kapacitet att ta upp stora laster. Även här kan vattenspärr etc. integreras vid tillverkningen om så önskas. Levereras anpassad till dina ritningar. Stremaform med förtagningar Alla Stremaform -element kan levereras med en eller flera förtagningar. Standardförtagningen uppfyller kraven i DIN Levereras i erfoderlig höjd, med eller utan skägg eller fastliade betongstavar. Stremaform fiberbetongstavar Levereras i erfoderlig höjd med betongstavar, tre- eller fyrkant, på båda sidorna. Stremaform med byglar Tekniska lösningar för byggindustrin 41

3 Max Frank systemfog Stremaflex, Fradiflex komplett systemfog Max Frank systemfog innebär en helhetslösning för vattentäta gjutfogar. Vattentätningen mellan platta och väg förbinds med vattentäta avstängare i plattan och vägg. System kompletteras med vattentät förtagningslåda stabox F och vattentät sprickanvisare. Systemet är helt projektanpassat. Stremaflex avstängare Fradiflex tätplåt 42

4 Gjutavstängare med vattenspärr, för arbetsfogar Stremaform kvarsittande avstängare med tätplåt Alla Stremaform -element kan levereras med en tätplåt som vattenspärr. Tätplåten har tjocklek 2 och levereras i standard bredderna 200, 250 and 300 eller enligt önskemål. Tätplåten kan levereras med 15 uppvinklad tätplåt på båda sidor för att förhindra luftfickor. Stremaflex kvarsittande avstängare med bestruken tätplåt Alla Stremaflex -element levereras med betonghäftande beläggning på tätplåten. Tätplåten har en bredd på 150 och en tjocklek på 1.5, finns med enkelsidig eller dubbelsidig beläggning. Stremaform kvarsittande avstängare med fogbandskorg Alla Stremaform -element kan levereras med fogbandskorg. Fogbandskorgen är utformad för att passa fogband med bredderna 200, 250 eller 300 och tillverkas efter dina önskemål. Kan levereras med 15 uppvinklad fogbandskorg. Stremaform tillbehör Stremaform distans Stremaform distansen är både en distans och en underkantstätning på saa gång. Stremaform distansen förhindrar läckage av betong vid underkantsarmeringen. Stremafix förankring Stremafix förankring används för att staga avstängaren i arbetsfogarna. Den stabiliserar avstängaren under monteringen och säkerställer att den står emot betongtrycket. Stremaform fristående avstängare Stremaform fristående avstängare för plattor är levererbar i olika höjder från Gj.d. 1 Gj.d. 2 Tekniska lösningar för byggindustrin 43

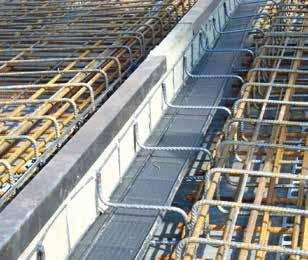

5 Stremaform dilfogselement Stremaform dilfogselement används för att akustiskt avskilja byggdelar i betong från varandra. Den monteringsklara avstängaren är utformad som en ljudisolering mellan de enskilda bostäderna. Genom utformningen på Stremaform dilfog/ljudisoleringsfog kan armeringsarbetet och gjutningar fortgå oberoende av varandra. Kan användas som en enkel gjutavstängare i byggdelar. För vattentäta fogar kan Stremaform dilfogselement även utrustas med en fogbandskorg. Montering av fogbandet i fogbandskorgen sker på byggplatsen. Stremaform dilfogselement med fogbandskorg Platsgjuten vägg Montering i platsgjutna väggar möjliggör gjutning i ett eller flera steg. Elementets utformning säkrar placeringen av det separata fogbandet. Skalvägg I skalväggar har den utformats med hänsyn till betongskalen. Även här kan gjutningen utföras i ett steg. Bottenplatta och valv För att undvika luftblåsor på undersida fogband kan fogbandskorgen vinklas upp 15. Formelement och fogtätning för väggen kan tillverkas i fabriken, vilket innebär att ett enhetligt system för hela byggnaden kan erbjudas. Gj.d. 2 1 Transportskydd 2 Armeringsnät 3 Ljuddämpande platta av mineralfiber 4 Fogbandskorg 5 Fogband (separat) Gj.d

6 Gjutavstängare för rörelsefogar Stremaform kvarsittande avstängare för rörelsefogar Består av två stremanät med mellanliggande 20 cellneopren, styrodur eller stenull. Stremaform kvarsittande avstängare med fogbandskorg Denna projektanpassade Stremaform ser till att fogbandets mittdel hamnar centriskt i rörelsefogen. Kan levereras med 15 uppvinklad fogbandskorg på båda sidor. Stremaform kvarsittande avstängare med tvådelad fogbandskorg, för rörelsefogar Fogbandet rullas ut på den undre delen varefter den övre delen monteras. Kan levereras med 15 uppvinklad fogbandskorg på båda sidor. Stremaform kvarsittande avstängare med integrerade tvärkraftsdorn för rörelsefogar Alla Stremaform -element för rörelsefogar kan levereras med integrerade tvärkraftsdymlingar eller -dorn. Gjutavstängare för kontrollerad sprickanvisning Stremaflex sprickanvisningmed vattentätning Alla Stremaflex -element kan levereras med vattenspärr, 150 x 1,5 tätplåt med enkel eller dubbelsidig beläggning. Tekniska lösningar för byggindustrin 45

7 Stremaform Standard Tillägg Varianter Artikel nuer PV PV PV PV PV PV PV PV PV PV PV PV PV Stremaform med vattenspärr Benämning Förtagning Ytterliga förtagningar Enkelt skägg Dubbelt skägg Koniskt ena sidan Koniskt båda sidorna Betongstav enkelsidig Betongstav dubbelsidig B-järn L= 200, 8 C-bygel Finmaskig sträckmetall/nät Tillägg för speciallängder Höjd Plåt/Fogbandskorg Benämning Plåt 250/2,0 Plåt 300/1,5 Plåt 300/2,0 Skarvbeläggning Fogbandskorg 230/30-16 & 250/30-16 Uppvinkling av plåt/fogbandskorg 15 Övriga detaljer Benämning Start/avslutningsbit (uppvinkling av plåt i vägg) L = 500 L-element 500 x 500 T-kryss 500 x 250 X-kryss 500 x 500 Stremaform med plåt 200/2,0 Stremaflex med enkelsidig beläggning 150/1,5 Höjd Stremaflex med dubbelsidig beläggning 150/1,5 46

8 Stremaform Distans Benämning Täcksikt Höjd Spacer med betongstavar /150/200 Spacer med betongstavar /150/200 Spacer med betongstavar /150/200 Spacer med betongstavar /150/200 Spacer med betongstavar /150/200 Kan även fås med betongstavar trekant. Ytterliga täcksikt är möjligt. Speciallängder på förfrågan. Stremaform Fristående Stremaform Dilfogselement Inkl 20 cellplast & fogbandskorg 150/90-75 Tillägg Höjd Benämning Självstående (fot) Fogbandskorg 180/90-75 enkelsidig Fogbandskorg 15 uppvinklad Plåt 60/20 enkelsidig Plåt 60/20 dubbelsidig Plåt 110/20 enkelsidig Plåt 110/20 dubbelsidig 30 cellplast 20 stenull 30 stenull Topplåt Tvådelad Höjd Tekniska lösningar för byggindustrin 47

9 Stremaform ursparning Ursparningselement kan levereras i olika former och storlekar. Alternativt kan elementet levereras med förstärkning och/ eller betonglist på ena eller båda sidorna. Stremaform slutare The Stremaform shutters fungerrar som förtagningar för senare installation av pelare eller ankare. Olika formen kan tillverkas, e.x. runda, rektangulära, polygonal, koniska. Stremaform tratt Stremaform kan användas som överform vid lutande gjutningar. Efteråt täcks ytan med ett slitskikt för att få ett täckande betongskikt. Informationen som krävs vid beställning är tvärsnittet under och över, samt tratthöjden mätt vertikalt. Kan även tillverkas med förstärkning. Stremaform undervattenselement Stremaform används för gjutningar under vattnet. Den levereras omonteras och monteras på land innan den sänks ner i vattnet. Komponenterna kan skruvas eller svestas ihop

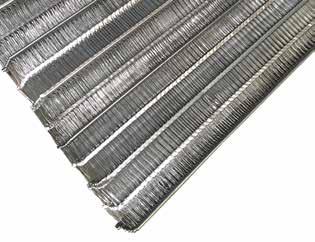

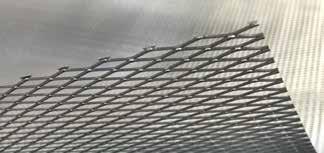

10 Sträckmetall Stremaboard Består av en profilierad, lätt, hålad plåt. Profileringen uppfyller kraven i DIN och Eurocode 2, vilket betyder att med Stremaboard skapar en arbetsfog med förtagningar. Stremaboard är optimal som avstängare i mindre arbetsfogar. Den kan enkelt kapas på plats och är därför lämplig för individuell anpassning till arbetsfogar. Korrugeringen ger materialet en god längsgående hållfasthet, den vertikala förstärkningen konstrueras på plats. Stremaboard Artikelnuer PV Andra längder på förfrågan Sträckmetall strema Består av en profilierad, lätt, hålad plåt. Den är optimal som avstängare i mindre arbetsfogar. Den kan enkelt kapas på plats och är därför lämplig för individuell anpassning till arbetsfogar. Sträckmetall/strema Sträckmetall Sträckmetallen består av mycket små maskor och är utformade så för att få bra vidhäftning. Det finns delar av plåten som inte har några maskor, dessa är U-formade för att plåten ska ha en viss styvhet. Sträckmetall Bredd 2 1 St/pall Bredd Artikelnuer Tjocklek PV Vikt kg/pall Antal/pall Bredd Artikelnuer Tjocklek Antal/bunt SE ,3 20 Tekniska lösningar för byggindustrin 49
