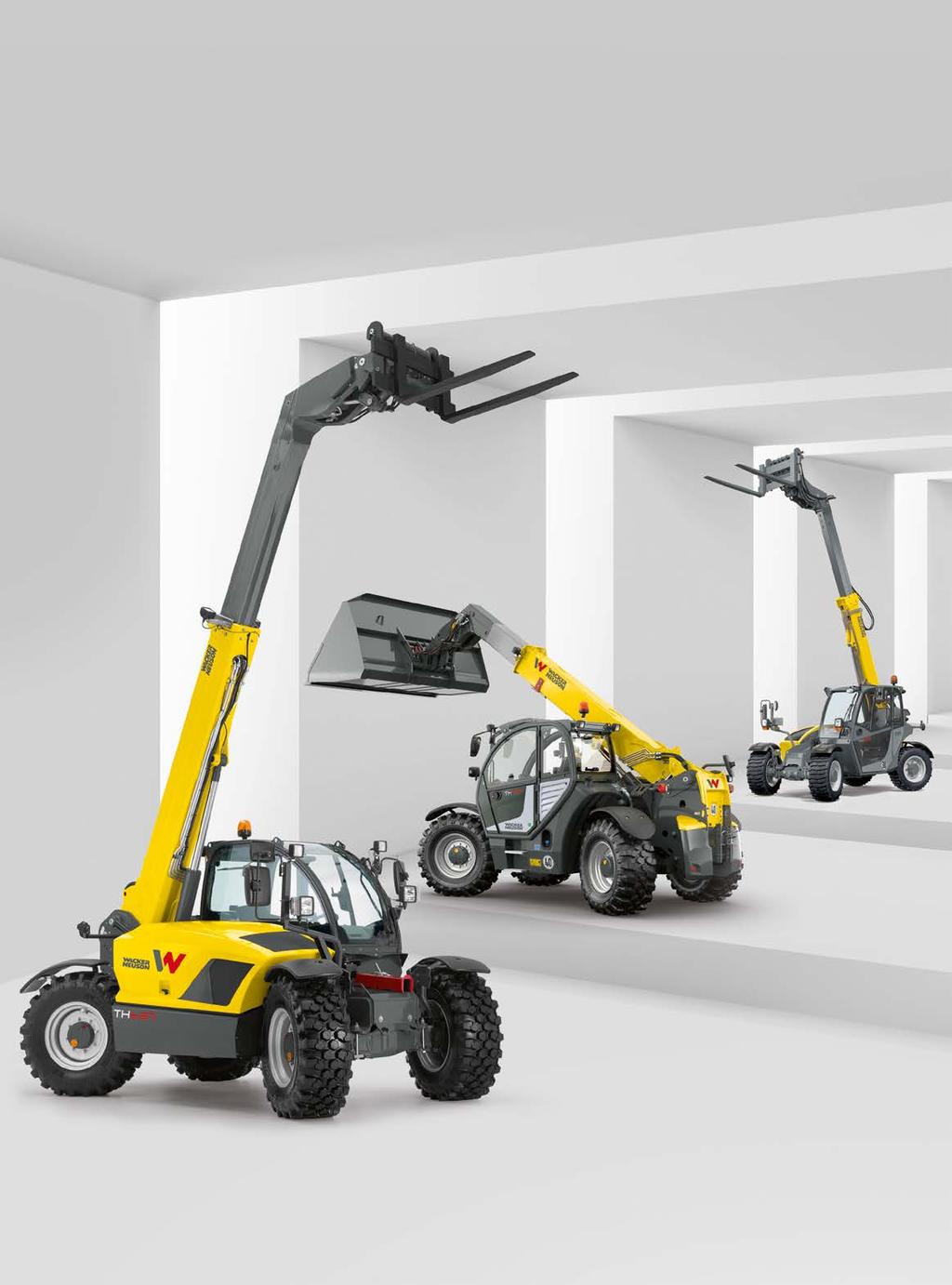

1 Teleskoplastare Stapelhöjd upp till 9 m

2 Dessa anledningar talar för teleskoplastare från Wacker Neuson. Teleskoplastarkompetens som erbjuder många fördelar. 1. Kvalitet du kan lita på. Oavsett kompakta mått eller överlägsen kraft det fint avstämda urvalet av tio teleskoplastare erbjuder den passande maskinen för alla behov. Naturligtvis utmärker sig alla teleskoplastarna genom sin sofistikerade teknik och stora användarvänlighet. 2. Utformade för lönsamhet! Låg förbrukning, låga utsläpp, kraftfull hydraulik, snabbt arbete våra teleskoplastare är dina bästa medhjälpare för framgång. Med intelligenta assistanssystem såsom Vertical Lift System (VLS) arbetar du dessutom ovanligt säkert. 3. Mångsidiga möjligheter. Robust teknik, som du kan lita på både i stapel- och skopläge. Tack vare flertalet påbyggnadsredskap räcker kapaciteten hos Wacker Neusons teleskoplastare till för mycket mer än klassiska transportarbeten. Wacker Neuson all it takes! Vi erbjuder produkter och tjänster, som uppfyller dina höga krav och olika användningsområden. Wacker Neuson står för tillförlitlighet. Det gäller självklart också för vårt omfattande sortiment av teleskoplastare. För din framgång gör vi vårt bästa varje dag. Och det med full passion för våra uppgifter. Hög nyttolast Våra teleskoplastare är utformade för effektivitet. Därigenom utför de en snabb och hög materialhantering i varje arbetsinsats. Bättre sikt, mer säkerhet. Du drar nytta av bättre hantering och mer säkerhet i arbetet tack vare optimal sikt över påbyggnadsredskap och arbetsomgivning. Detaljer hittar du på sidan 16. Alltid lokalisera maskiner Med Wacker Neusons Telematik kan du alltid hitta maskinens exakta position. Läs mer på sidan 19. Arbeta säkert som aldrig tidigare Säkert, komfortabelt och effektivt samtidigt: Det innovativa förarassistanssystemet VLS (Vertical Lift System) arbetar vid t.ex. fara för överbelastning på ett intelligent sätt, vid in- och utkörning av teleskoparmen förflyttas lastgodset halvautomatiskt, vertikalt nedåt. Alla fördelar med VLS finns på sidan 19. Liten vändradie, hög prestanda Med de mycket rörliga teleskoplastarna kan du röra dig på minimala ytor och därmed också manövrera smidigt på trånga byggplatser. Läs mer om det på sidan 18. Särskilt ekonomiska och miljövänliga produkter utmärker vi med ECO-sigill vilket gäller alla våra teleskoplastare. Översikt över alla teleskoplastare. TH408 TH412 TH522 TH627 TH730 TH735 TH744 TH750 TH755 TH955 Max. stapelhöjd: Max. nyttolast: mm 800 kg mm mm mm mm mm mm mm mm mm kg kg kg kg kg kg kg kg kg > Sida 06 > Sida 08 > Sida 10 > Sida 10 > Sida 12 > Sida

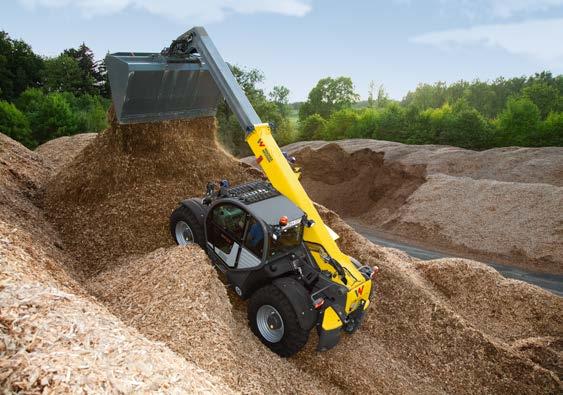

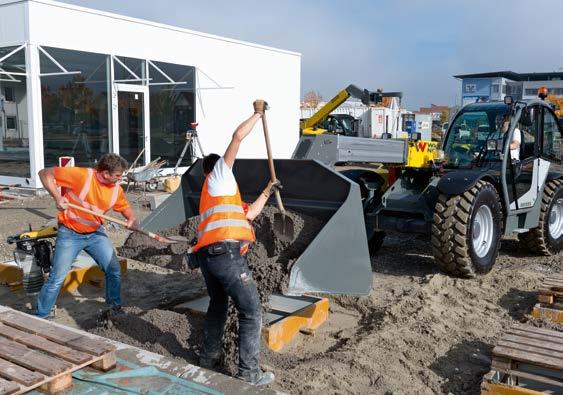

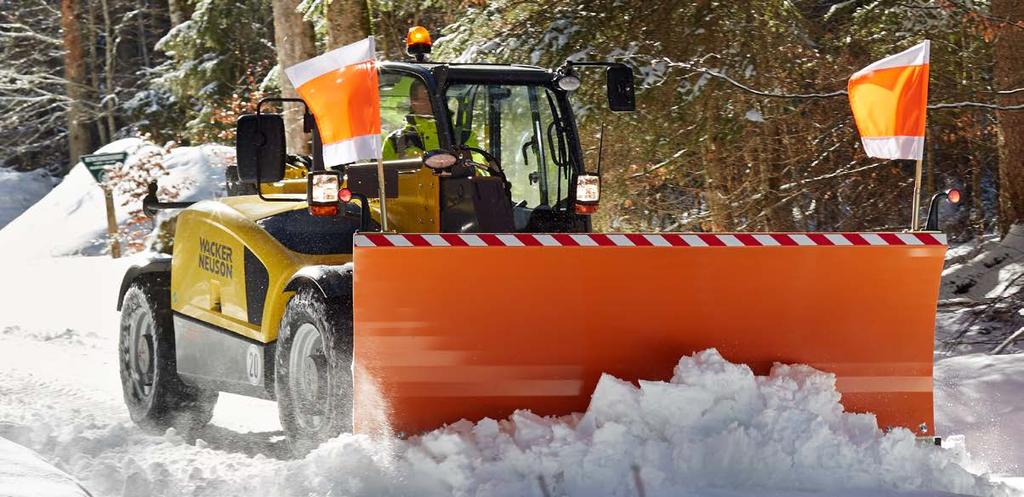

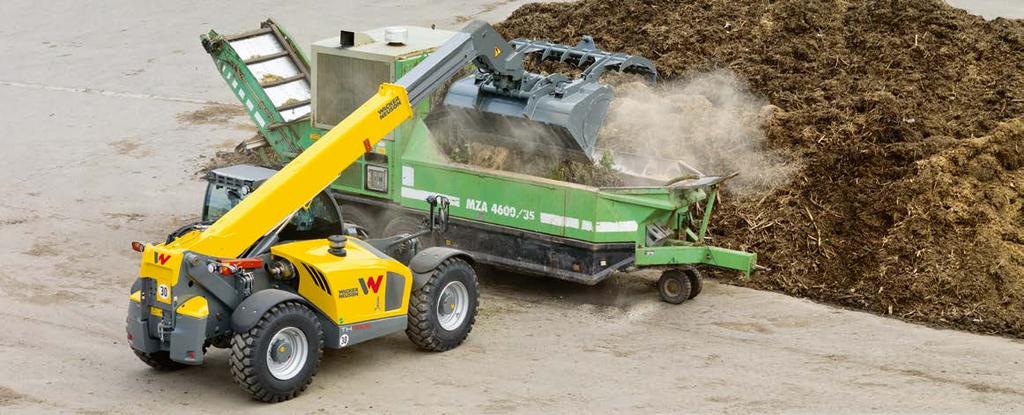

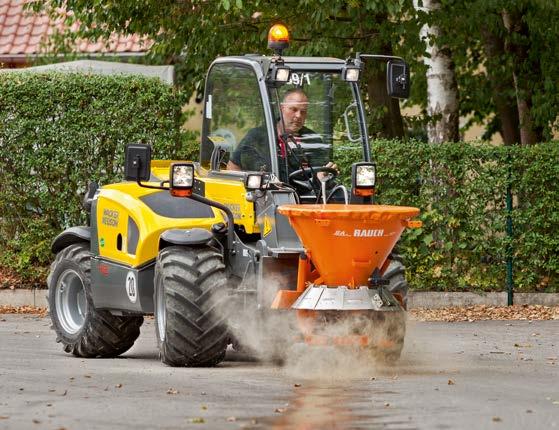

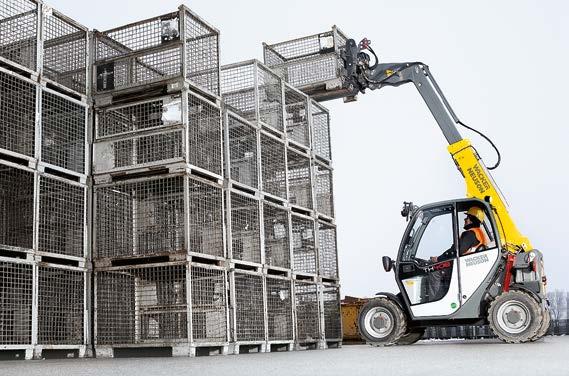

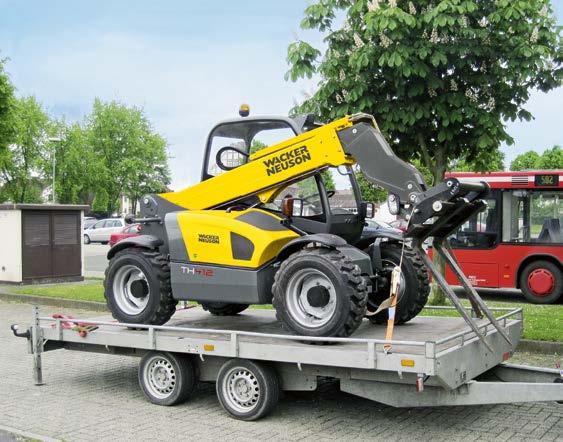

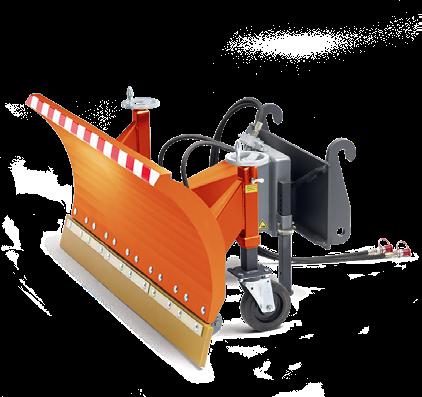

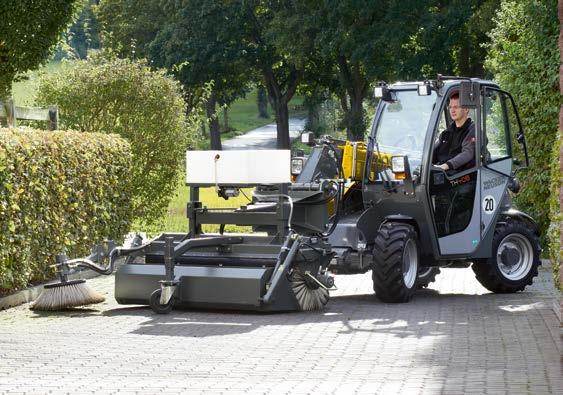

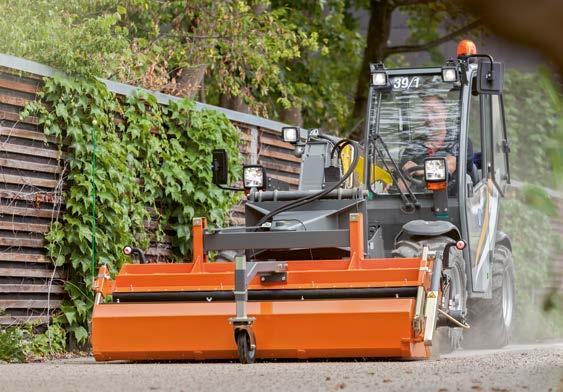

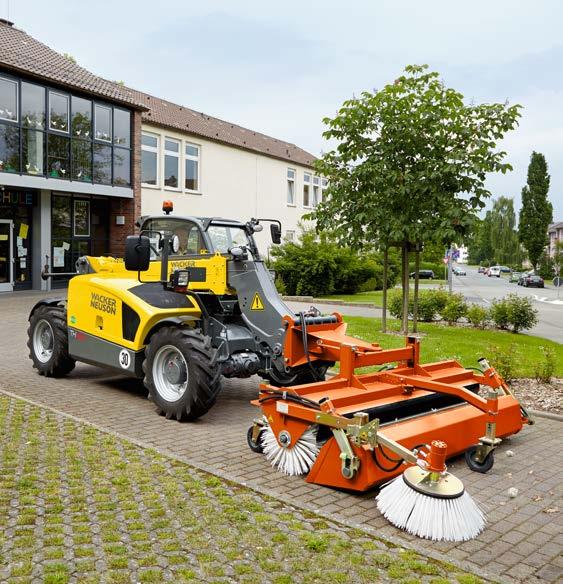

3 Behärska allehanda uppgifter på ett tillförlitligt sätt. Kapacitet också på höjden för produktiva insatser med materialhantering. Med Wacker Neusons teleskoplastare arbetar du inte bara på höjden. De olika påbyggnadsredskapen utgör optimala lösningar för alla insatser. Därför kan maskinerna används universellt året runt. Modellerna TH408 och TH412 kan transporteras bekvämt med släpvagn inklusive påbyggnadsredskapen. Övertygande horisontell räckvidd med stor aktionsradie. Olika stapelhöjder möjliggör flexibel hantering av en mängd olika gods. En maskin för talrika uppdrag tack vare urvalet av påbyggnadsredskap. Med snöplog i vintertjänst: Teleskoplastarens mångsidighet sörjer för ett optimalt utnyttjande året runt. Med påbyggnadsredskap som saltspridare är teleskoplastaren utrustad för alla insatser

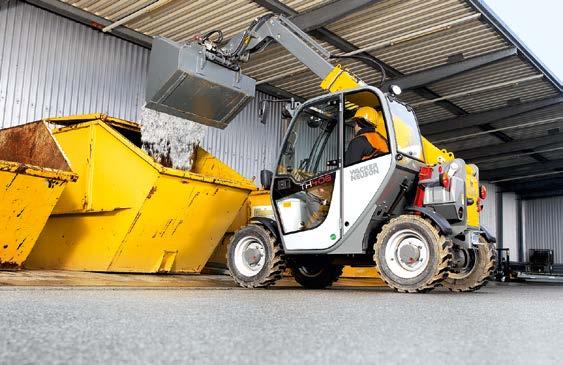

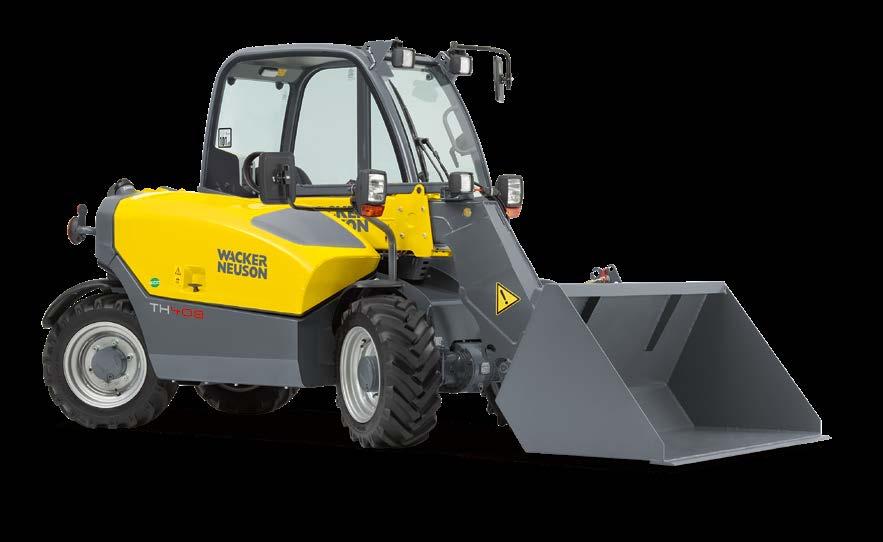

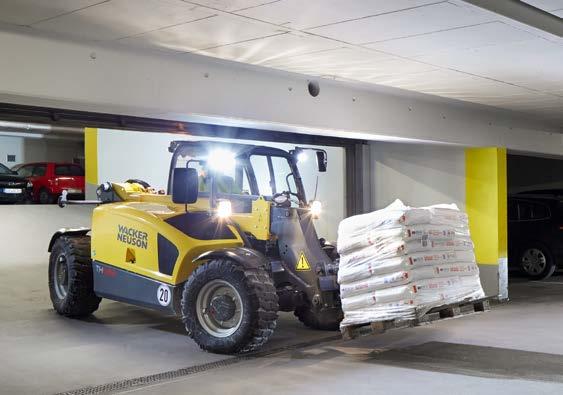

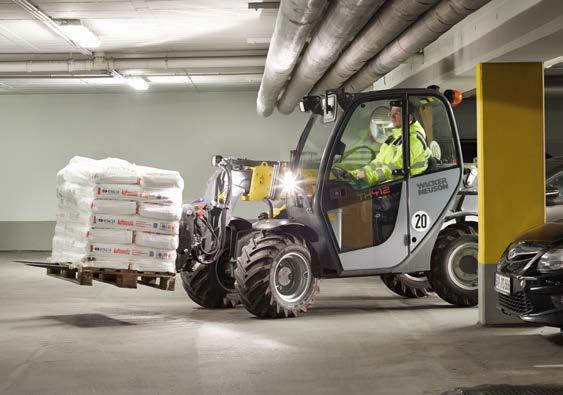

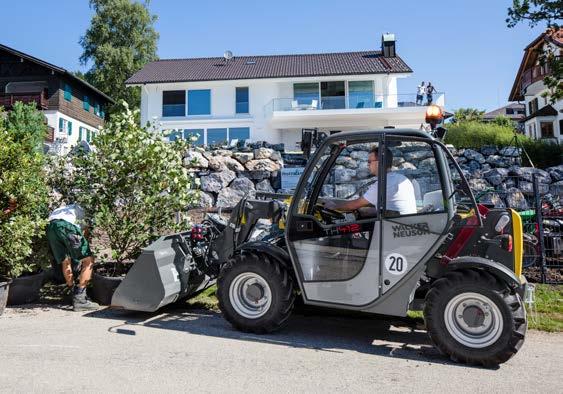

4 TH408, TH412 De mest kompakta av våra teleskoplastare övertygar genom den perfekta kombinationen av kompakta mått, hög manövrerbarhet och hög kapacitet. Tack var de för maskinstorlekarna höga nyttolasterna och förstklassiga stapelhöjderna förflyttas också tungt lastgods snabbt och säkert. TH408 TH412 Max. stapelhöjd mm Max. nyttolast (kg) Motoreffekt (kw) 19,2 22,6 / 29,6 Kompakta maskiner, optimala för arbeten i trånga utrymmen Integrerat innovativt förarassistanssystem (VLS) för högre säkerhet och användarkomfort (ytterligare information på sidan 19) Stor maskinstabilitet tack vare en fixerad vertikal rörelse vid lyftning och sänkning Enkel och komfortabel manövrering tack vare allt i ett joysticket Perfekt sikt runtom genom den optimala positionen på teleskoparmen och de djupt nedsänkta rutorna (ytterligare information på sidan 16) Praktiska mått och stor nyttolast TH412 transporterar och lyfter 1,25 t Den mest kompakta i maskinserien med extremt liten vändradie på mm. Kraftfull och flexibel: De kompakta teleskoplastarna är efterfrågade medhjälpare, t.ex. inom trädgårds- och landskapsanläggning. Enkel att transportera: Modellerna TH408 och TH412 kan du bekvämt ta med på ett personbilssläp inklusive påbyggnadsredskapet. Kompakt och manövrerbar, även när det är trångt. Sopa bort löv, damm eller smuts påbyggnadsredskapen tillåter att teleskoplastaren används i många tillämpningar

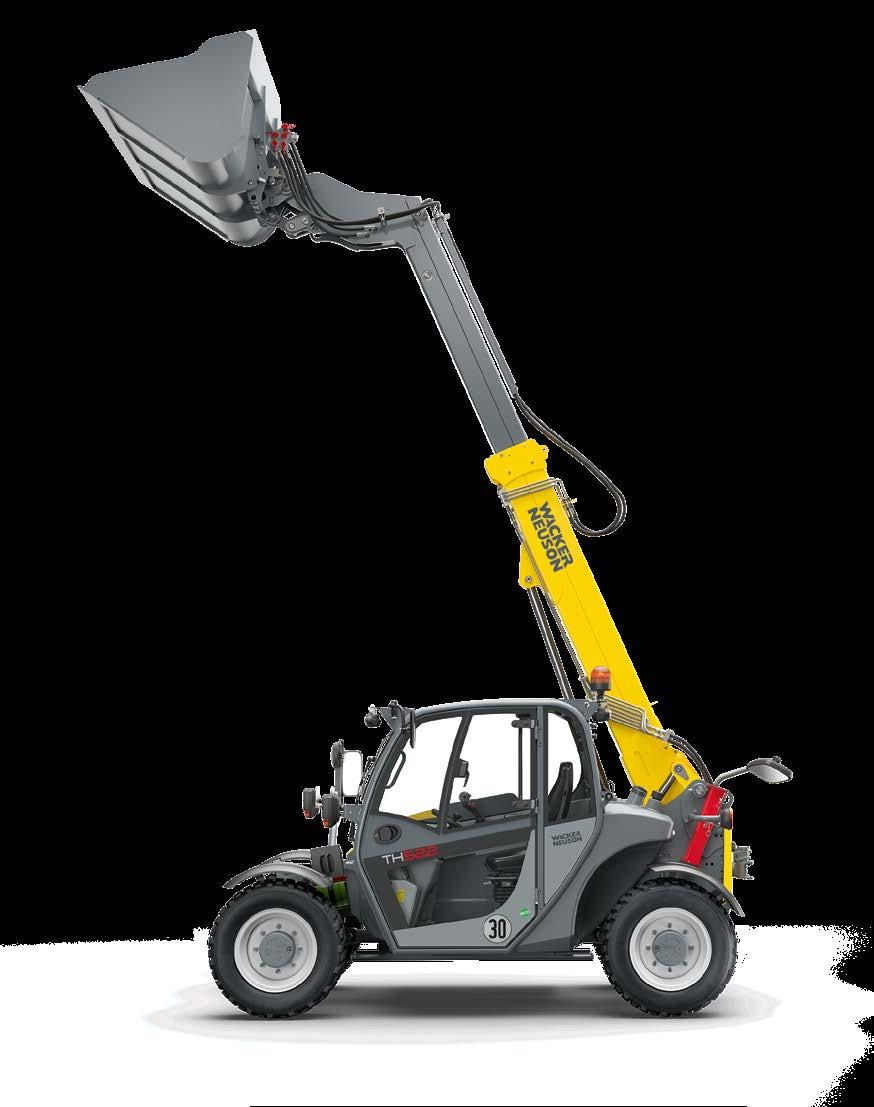

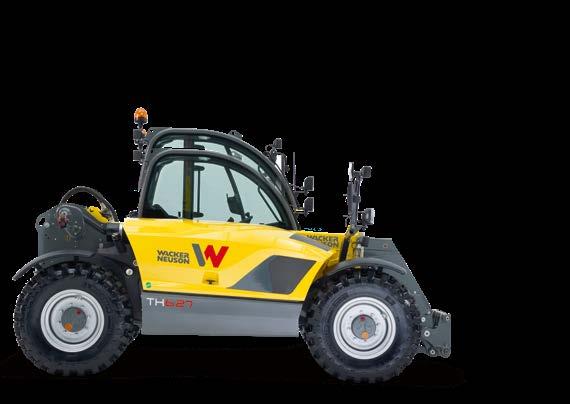

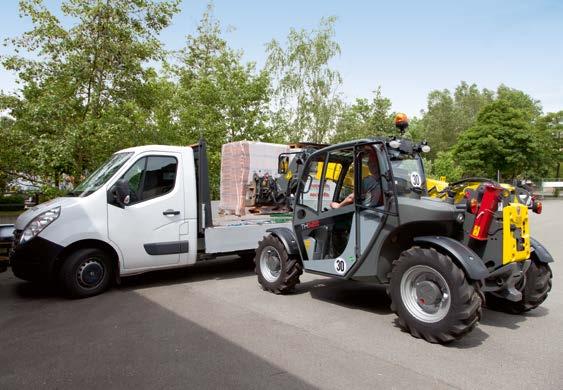

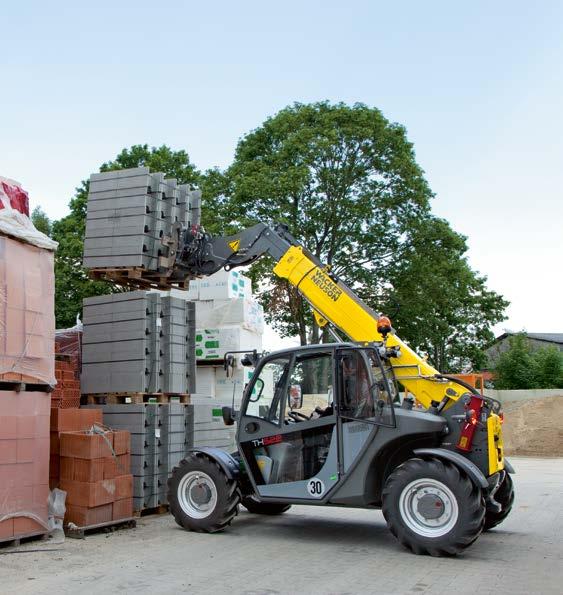

5 TH522, TH627 När det gäller stapelhöjder på mellan 5 och 6 m erbjuder teleskoplastarna TH522 och TH627 optimala lösningar. De förenar stor kapacitet med en hög grad manövrerbarhet och förblir också stabila vid extrema lastningsförlopp. Särskilda fördelar med TH627: Dieselpartikelfilter finns som tillval Komfortabel att manövrera tack vare lastoberoende flödesfördelning för hydrauliken och elektroniskt förstyrd joystick Praktisk returautomatik för ännu snabbare arbeten (finns som tillval) Kraftfull och ändå kompakt och manövrerbar Ett innovativt förarassistanssystem (VLS) som standard för högre säkerhet och användarkomfort (ytterligare information på sidan 19) Hög maskinstabilitet trots låg fordonsvikt också vid höga laster på upp till 2,7 ton Djupt nedsänkta rutor och en optimerad position för teleskoparmen underlättar sikten runt om (ytterligare information på sidan 16) Joystick allt i ett möjliggör en komfortabel och enkel manövrering Utsläppsnivå IIIB tack vare modernaste motorteknik Som standard tre styrfunktioner, idealiskt för manövrering i varje situation (tillval på TH522) Förarhytt tillgänglig i två höjder Komfortabel för användare tack vare intelligent hydraulik och elektronisk förstyrning. TH522 TH627 Max. stapelhöjd mm Max. nyttolast (kg) Motoreffekt (kw) 36,3 / 50 55,4 Panoramavindruta för bästa sikt över påbyggnadsredskapet i alla lägen. Finkänslig, exakt styrning för enkel på- och avlastning. God jämvikt tack vare balanserat förhållande mellan nyttolast och lyfthöjd. Enkla att manövrera tack var höjd och bredd under 2 m (TH408, TH412, TH522, TH627). Två höjder på förarhytten att välja bland: låg förarhytt idealisk för låga genomfartshöjder, förhöjd förarhytt för ännu bättre sikt på omgivningen (TH522, TH627). 1,95 m 2,15 m 08 09

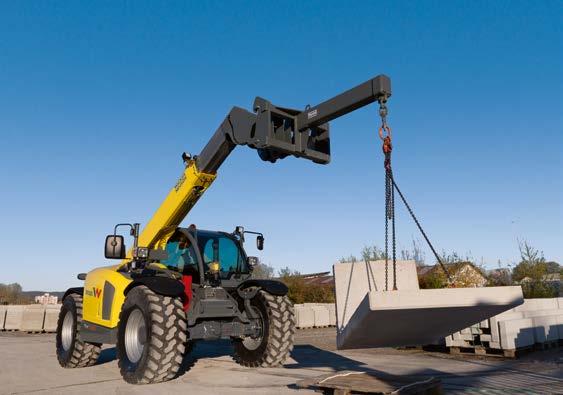

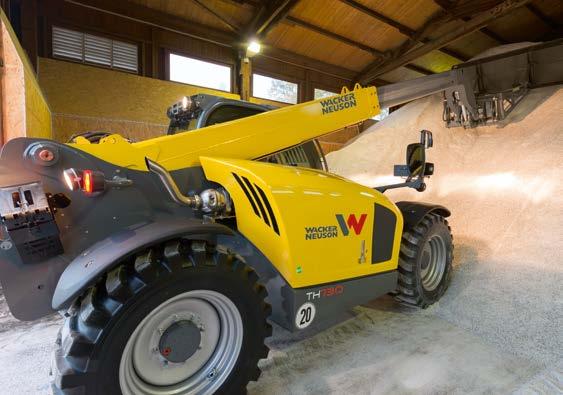

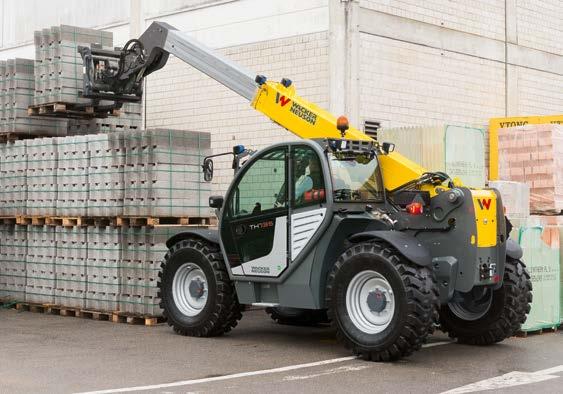

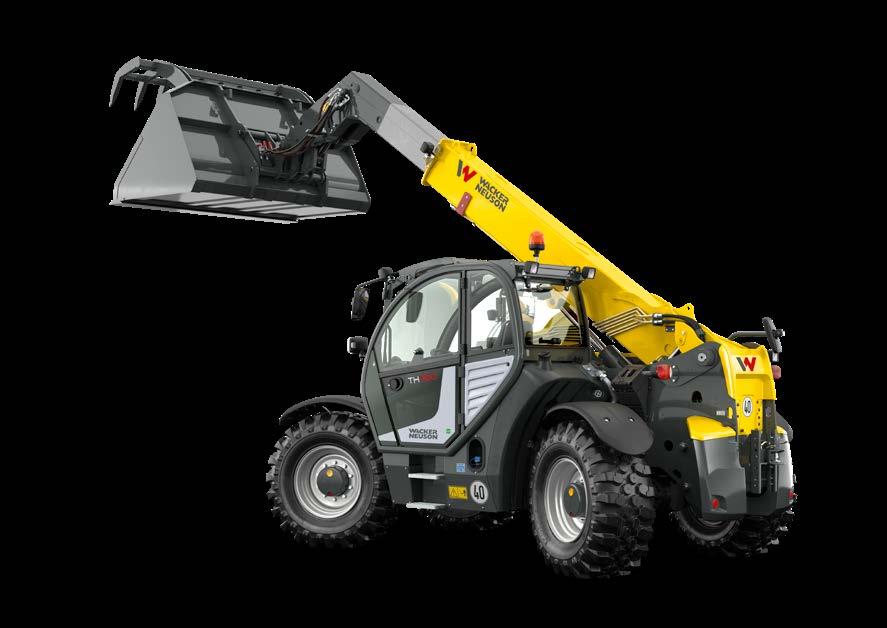

6 TH730, TH735 Tack vare kombinationen av kraftfulla motorer och kompakta konstruktioner är dessa 7-meters teleskoplastare särskilt uppskattade vid arbeten med mycket höga krav. Deras kraftfulla drivning, styrka vid transport av tunga laster och genom den låga maskintyngdpunkten är de ytterst stabila. Därigenom övertygar de över hela linjen även under trånga förhållanden. Kraftfull och kompakt tack vare fordonsbredd och -höjd på under 2,3 m Som standard inbyggt förarassistanssystem VLS (ytterligare upplysningar finns på sidan 19) Ekonomiska motorer, utsläppsnivå IV med högt vridmoment och sparsam förbrukning Hastighet och lyftkraft kontrolleras bekvämt med gaspedalen: genom hydrostatisk motorstyrd drivning Stor tippvinkel, så skopan kan tömmas fullständigt Motorhuv med bred öppning för enkelt dagligt underhåll, central smörjpunkt Komfortabel förarhytt med panoramafönster för bästa sikt över påbyggnadsredskap och omgivning(ytterligare upplysningar finns på sidan 16) TH735 med innovativ ecospeed växellåda för konstant driv- och dragkraft vid alla körhastigheter (ytterligare upplysningar finns på sidan 17) TH730 TH735 Max. stapelhöjd mm Max. nyttolast (kg) Motoreffekt (kw) Åstadkom snabb framkörning och utveckla hög drivkraft med den helt steglösa drivningen. Lugn och bekväm materialhantering tack vare ändlägesdämpning i t eleskoparmen och i lyft- och tippcylindrar. Kompakta mått för inomhuskörning, stor räckvidd vid lastning och lossning Nyttolast från 3,5 ton hanterar också tunga prefabricerade betongdelar! Pallgafflar snabbt i optimal position genom automatiskt assistanssystem (VLS). Stabil med utskjutet lastsystem tack vare låg tyngdpunkt

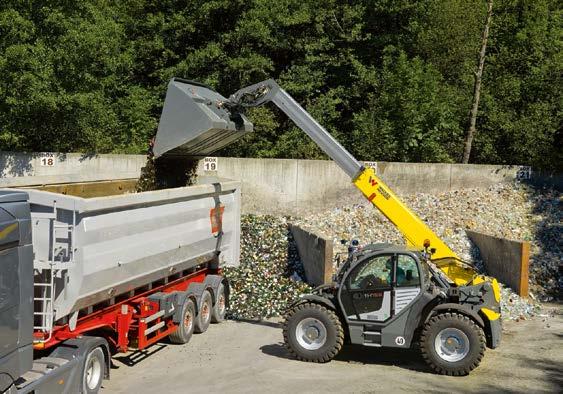

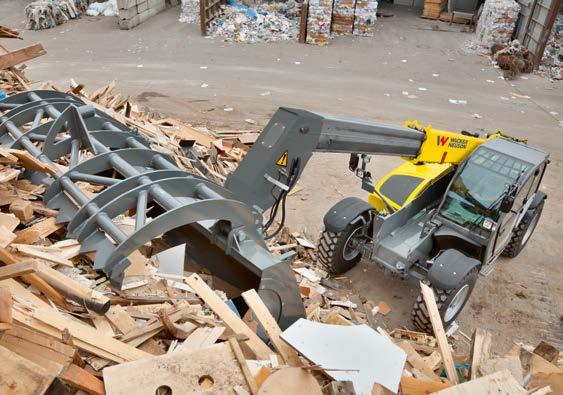

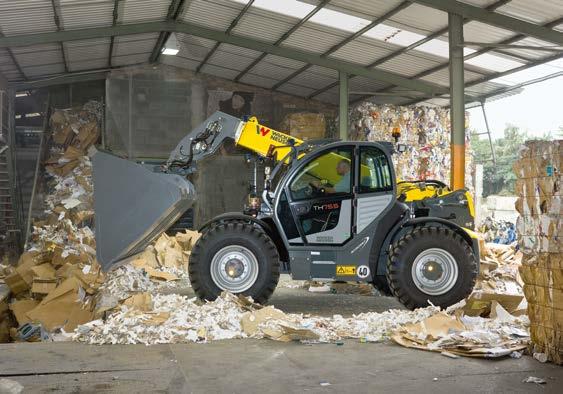

7 TH744, TH750, TH755 Ett imponerande koncept: Dessa teleskoplastare förenar hjullastarnas robusthet med teleskoplastarnas räckvidd. Resultatet är tydligt: Snabba arbetsprocesser och höga nyttolaster förenat med stora stapelhöjder, ökar effektiviteten på arbetsplatsen också vid trånga platsförhållanden. Den funktionella designen innefattas i paketet. Mycket goda värden med en stapelhöjd på ca. 7 m och en nyttolast på kg. TH744 TH750 TH755 Max. stapelhöjd mm Max. nyttolast (kg) Motoreffekt (kw) God ekonomi tack vare varvtalsminskning för minskad bränsleåtgång Ekonomiska motorer, avgasnivå IV med höga vridmoment och sparsam förbrukning Extremt robust genom sidoplacerad teleskoparm Kraftfull hydraulik med lastavkänning, upp till 187 l/min för snabba arbetsprocesser Särskilt viktigt vid stora stapelhöjder: extremt stabil lyftarm för säker materialhantering Snabb och enkel hantering: ergonomiskt utformad styrkonsol på förarstolen Det automatiserade förarassistanssystemet VLS erbjuder säkerhet och komfort (läs mera på sidan 19) Låsbara förvaringsfack med över 40 liters volym för redskap, spännremmar osv. Standardutrustad med Smart Driving: automatisk varvtalsminskning vid uppnådd maximal hastighet. Högfartsväxellådorna ecospeed (TH744, TH750) och ecospeedpro (TH755) för steglös acceleration med konstant drivkraft (läs mera på sidan 17) Hög materialhantering och snabba arbetsprocesser genom ett kraftfullt hydraulsystem. En robust lastbärare: Teleskoparmen är utrustad med laststabilisator och ändlägesdämpning i alla cylindrar. 5,5 ton nyttolast och över 7 m stapelhöjd: TH755 för snabb, effektiv lastning av lastbilar. Snabb materialhantering, också i trånga utrymmen: tack vare kompakta mått

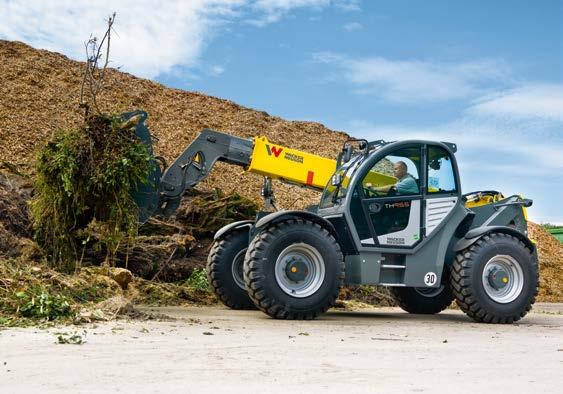

8 TH955 9-meters teleskoplastaren visar sin styrka i dagligt bruk: Stor lyftkraft upp till nästan 9 meters stapelhöjd, sparsam bränsleförbrukning vid höga vridmoment och talrika innovativa assistanssystem förbereder TH955 för de tuffaste uppdragen under arbetsdagen. Nivåutjämning och pendelaxelspärr (tillval) för förhöjd stabilitet i ojämn terräng 156 HP Deutz-motor för maximal kapacitet, utsläppsnivå IIIB Den kraftfulla motorn genererar maximal drivkraft också vid låg hastighet - tack vare växellådan ecospeedpro (läs mer på sidan 17) Returautomatik för ännu snabbare arbetsprocesser Särskilt viktigt vid stora stapelhöjder: extremt stabil lyftarm för säker materialhantering Balanserad viktfördelning tack vare låg tyngdpunkt Steglös drivning upp till 40 km/h och lätt start i uppförsbacke Som standard inbyggt förarassistanssystem VLS (ytterligare upplysningar finns på sidan 19) Komfortabel förarhytt erbjuder gott om utrymme för huvud och ben samt god sikt tack vare den lågt placerade instrumentpanelen Kraftfull lastavkännande arbetshydraulik med 187 l/min i kombination med upp till 5,5 ton nyttolast, sörjer för maximala prestanda vid materialhantering. TH955 Max. stapelhöjd mm Max. nyttolast (kg) Motoreffekt (kw) 115 Alltid rätt påbyggnadsredskap för de mest varierande insatserna. Hög materialhantering tack vare stark hydraulik med lastavkänning. Mycket effektiv t.ex. vid återvinningsstationer

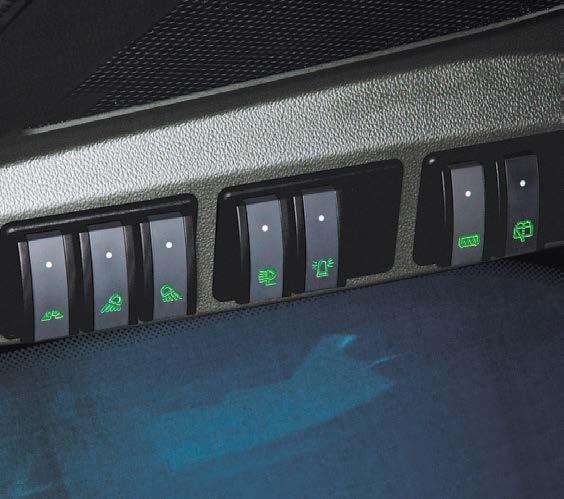

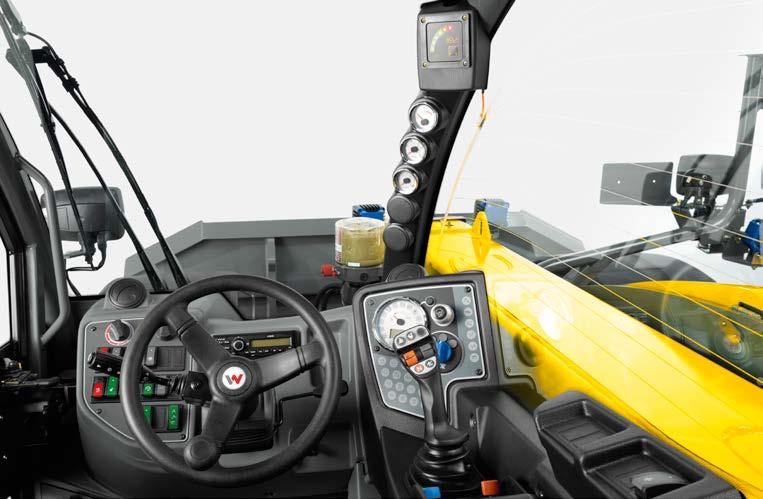

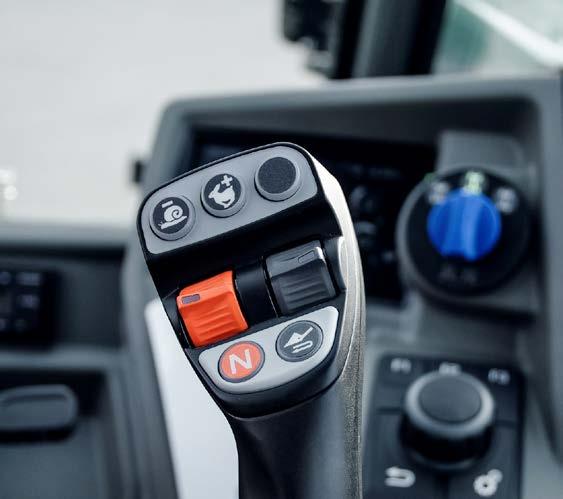

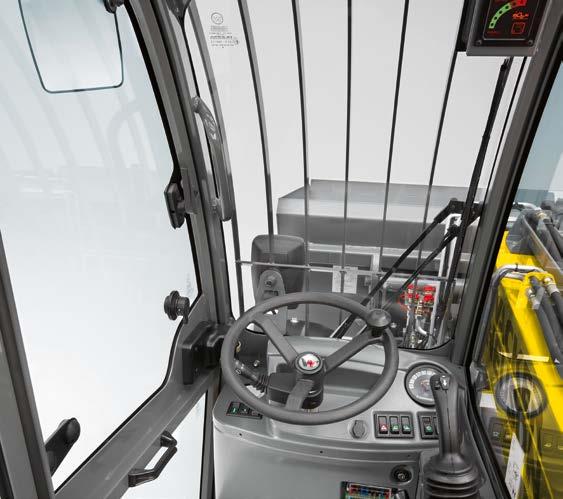

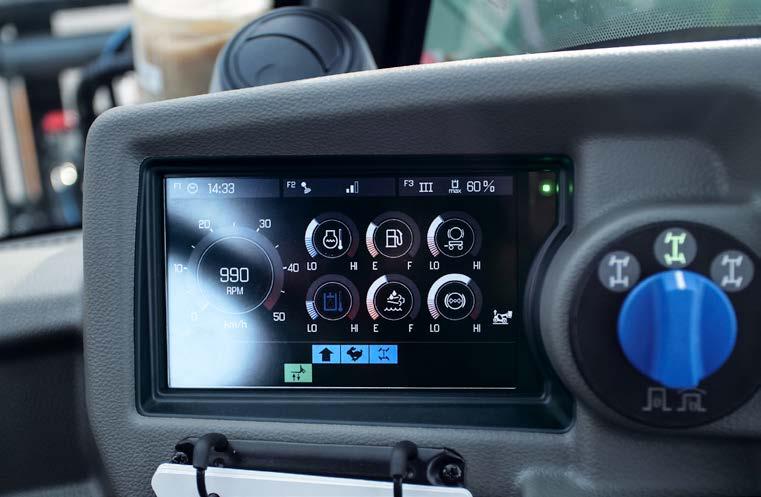

9 Förarhytt Ergonomisk styrkonsol i förarstolen: upp till 16 funktioner i ett handgrepp. Stabil, säker, långlivad Steglöst kraftfull Teleskoplastarens förarhytt erbjuder mycket komfort och hög grad av ergonomi under många timmar för alla användare. Den inställbara komfortstolen och de praktiskt anordnade manöverreglagen gör det möjligt att arbeta ännu mer exakt och funktionellt. God sikt och låg bullernivå finslipar arbetsplatsen. Enkel kommunikation med arbetskamraterna på byggarbetsplatsen genom öppningsbara rutor. Praktiskt för nattarbeten: Joystick och alla omkopplare är belysta. När det gäller livslängd använder Wacker Neuson enskilda komponenter av högsta kvalitet. Därigenom sörjer den höga materialkvaliteten hos lastsystemet för tillförlitlig stabilitet. Teleskoparmen är utrustad med laststabilisator och ändlägesdämpning i alla cylindrar, utformningen av armsektionerna förser ramen med extrem torsionsstyvhet. Karossen är genom pulverlackeringen ytterst robust och beständig mot mekanisk påverkan och korrosion. De innovativa högfartsväxellådorna ecospeed och ecospeedpro möjliggör en jämn acceleration från 0 till 40 km/h utan växlingsförlopp. Därigenom optimeras ständigt samspelet mellan körning, dragkraft, förbrukning och utsläppsvärden för konstant driv- och dragkraft, hög förarkomfort och minimal förbrukning. ecospeedpro är en vidareutveckling för större maskiner. Med ca. 39 % större sugvolym i jämförelse med den vanliga växellådan ecospeed uppnår den ännu högre driv- och dragkraft, i synnerhet vid låga körhastigheter. Men den är ändå kompakt, energieffektiv och komfortabel. Säkert arbete: Manöverelement och arbetsområde i perfekt överblick. Förarhytten på modellerna TH408 till TH627 Förarhytten på modellerna TH730 till TH955 för alla teleskoplastare från TH730 till TH955 Motorer och växellådor Motorerna uppfyller de gällande avgasföreskrifterna och övertygar genom sin styrka, kombinerat med sin goda ekonomi. Modeller med ecospeed: TH735, TH744, TH750 Modeller med ecospeedpro: TH755, TH955 Underhåll Underhåll snabbt utfört: Den helt öppningsbara motorhuven tillåter enkel serviceåtkomst till alla servicepunkter. En central smörjpunkt medger samtidig, snabb smörjning av såväl svängaxel som lyft- och balanscylindrar. Mycket kraftfulla och samtidigt sparsamma med förbrukningen: Kontinuerligt variabla drivsystem och perfekt avstämd drivlina för maskinstorleken. Effektiv varvtalsminskning vid maximal hastighet (1 550 varv/min: TH755, TH955; varv/min: TH744, TH750, som tillval för TH735). Föraren väljer arbetstempo med gaspedalen. När hastighetsgränsen nås minskas motorvarvtalet automatiskt. 7 tums LCD-display: Indikering av all instrumentering; ergonomisk 16 Jog Dial för styrning av displayen. 17

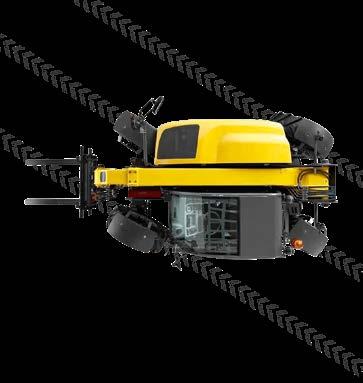

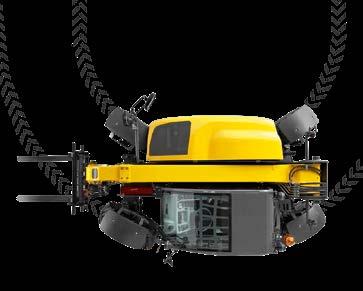

10 Tre styrfunktioner Alla tre styrfunktionerna har: TH522, TH627, TH730, TH735, TH744, TH750, TH755, TH955 Förarassistanssystem VLS VLS finns för alla teleskoplastare. På vägar eller vid trång körning: Wacker Neusons teleskoplastare visar vid varje uppdrag vad de kan utföra, tack vare tre olika sätt att styra är materialhantering lätt att utföra. Arbeta effektivt med högsta graden av säkerhet med förarassistanssystemet vertical lift system (VLS) är det möjligt utan större ansträngning. Stadig och snabb nedsänkning av teleskoparmen med halvautomatisk teleskopisk rörelse, detta hjälper även mindre erfarna förare att arbeta smidigt. De nästan vertikala lyften och nedsänkningarna gör teleskoplastaren extremt stabil. 1 Vanliga system (utan VLS) Vid ren sänkning kan maskinen komma till vältgränsen. utan VLS med VLS 2 Förarassistanssystem VLS Nästan vertikal rörelse. Lastens tyngdpunkt förblir densamma. Användarmall Reaktion från lastsystemet Fyrhjulsstyrning: särskilt manövrerbar tack vare 2 x 38 styrvinkel. Framhjulsstyrning: säkerhet körbeteende också vid snabb körning på vägar. Diagonalstyrning: idealisk för körning längs byggnader och murar. Hydraulik och styrkrets Alla teleskoplastare övertygar genom sin kraftfulla arbetshydraulik. Förutom snabba arbetsmoment för lastsystemet, garanterar hydraulpumparna driften av speciella påbyggnadsredskap genom den tredje styrkretsen, vid behov med kontinuerlig funktion. Alternativt kan teleskoplastaren vara utrustad med en extra styrkrets, för att göra användningsområdet ännu bredare. Skopläge: automatisk inkörning av teleskoparmen vid nedsänkning. Staplingsläge: Vid lyft och nedsänkning rör sig teleskoparmen vertikalt upp och ned. Telematik finns för alla teleskoplastare. Arbetshydraulik upp till 187 l/min Minska risken för maskinstölder enkelt med vår tillförlitliga GPS-orienterade Telematik. Genom geofencing-teknik meddelas du så snart som maskinen lämnar området. Pålitlig och säker: 100% pålitlig positionsindikering via GPS Idealisk för nätter och under veckoslut Larmar dig omedelbart via SMS eller e-post om maskinen lämnar det definierade området 18 19

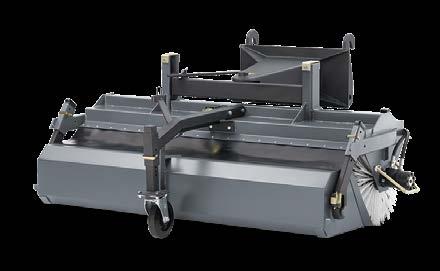

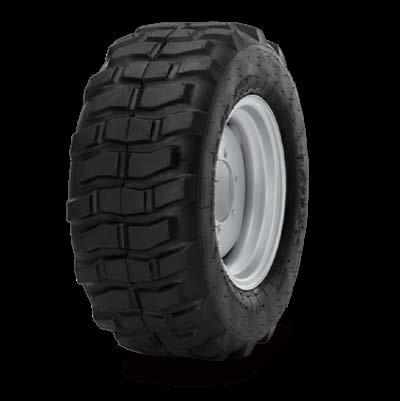

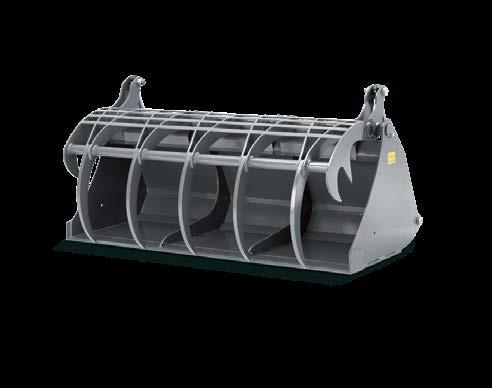

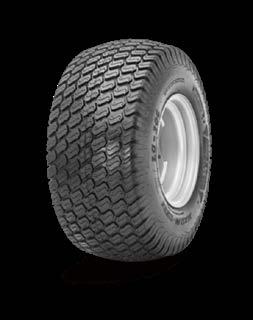

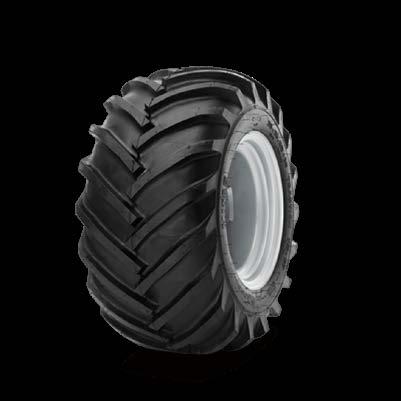

11 Påbyggnadsredskap Däck Teleskoplastarens uppgifter är mångsidiga och påbyggnadsredskapen från Wacker Neuson är därför också mångsidiga. Med vårt omfattande och genomtänkta program kan du göra en mångfunktionellt användbar maskin av varje modell. Naturligtvis kan du också använda påbyggnadsredskap från andra tillverkare till våra teleskoplastare. Teleskoplastarnas däck spelar en stor roll i konkreta tillämpningar. Om däcken är exakt anpassade till underlaget och tillämpningsområdena kan du arbeta ännu effektivare. Du kan välja mellan fem profiler. Profilval för teleskoplastare Passande påbyggnadsredskap för varje maskin Exakta specifikationer och tillgänglighet för påbyggnadsredskap varierar beroende på modell och land. Din Wacker Neuson-partner hjälper dig gärna vidare. Mer information finns på RP-profil Tack vare den stora anliggningsytan kör du skonsamt över marken För användning på gräsytor eller på känsligt underlag AS-profil Spetsigt löpande lameller För kladdig och lerig mark EM-profil Parallellt löpande lameller Stora körytor och därmed bra dragkraft och hög stabilitet på vägen För lös mark som sand, grus eller makadam MPT-profil Mycket stort spektrum för tillämpningar Bra grepp i ojämn terräng Tillåter vägkörning i hög hastighet Industriprofil Mycket hög stabilitet i sidled Mycket hög slitstyrka, i synnerhet vid arbeten på hårda och aggressiva underlag Hög grad av driftskomfort Stor dragförmåga på fasta underlag Exakta specifikationer och tillgänglighet för däcken beror på modell och land. Din Wacker Neuson-partner hjälper dig gärna vidare. Arbeta effektiv med rätt påbyggnadsredskap. Hydraulisk växling av påbyggnadsredskap: utan att föraren måste stiga ut. 3 Rätt profil: Vi erbjuder de idealiska däcken för varje underlag. Hög drivkraft även på lösa underlag

12 Mått TH408 TH412 TH522 TH627 TH730 TH735 TH744 TH750 TH755 TH955 MÅTT ENHET A Längd inkl. verktygsram mm B Längd med standardskopa mm upp till upp till upp till upp till C Bredd med standarddäck mm O TELESKOPLASTARE D Spårbredd mm E Höjd till hyttaket mm (som tillval 2 150) F Förarhyttens bredd mm G Hjulbas mm H Markfrigång mm I Avstånd från bakaxelns centrum till aktern mm P Q R K Bakre chassivinkel ,5 36,5 36,5 32 M Lutningsvinkel (skopa) O Tippvinkel (skopa) E P Lyfthöjd med standardskopa mm M K Q Tipphöjd mm H R Fallavstånd med standardskopa mm A G I B F D C 22 23

13 24-2, , kg 1, m 7 7 1,5 6 m 1,0 5, ,4-3, kg 3 1,2 1, TH755 9m 8 m 2 1, kg kg 5, ,0 0, kg kg kg kg 0,59 1, kg kg 0, kg 2, kg , kg kg 500 1,76 1,38 2, ,35 3,65 3,79 2, ,95 3,56 0,566 0,59 1,25 1,6 1,83 2,13 2,52 2, kg D 0,566 4,7 0,8 1,17 1,01 0,91 1,61 2,04 2,59 0,8 1,36 1,14 0,91 1,71 2,17 2,6 0,588 5,22 1,43 5, kg kg 1,0 2,06 1,66-2, kg 6 m 2,36 1, ,1 2,4 0, kg A kg 1,0 6,15 B 2,75 0,545 6 m 3,1 C kg 2, kg 3, kg 1, kg 7 3,65 2,95 3,79 4, kg 2,0 0,455 4, ,45 7 m kg 3 0 TH , kg TH744 4,3 4,79 4,7 1,015 0, , kg 1, ,495 2,09 1,89 0,69 4, kg 5,5 2,47 6 m 2,82 6 1, kg kg 1, kg -3,5 3, ,500 2,200 0,642 1,462 1,284 1,114 1,726 TH412 3,56 3,9 TH735 0,609 TH kg -2, ,28 1, , kg 1, , kg 0,5 1,600 1,400 5,730 1,29 4, kg kg 6 m 1,99 1, kg 2,36 5,189 5, kg 66 1,850 1,550 1,59-3, kg 2,89 2, kg kg 3,36 4, kg 500 2,500 0, kg 0,7 3, kg 0,504 0, kg 1,18 3,76 5,088-0,441 5,189 0,69 0,488 kg kg 1, kg kg kg kg 1,003 0,609 1,516 1, ,4 3, kg 1, , kg 1,714 1,590 1, kg 500 kg 600 kg 700 kg 400 kg 3 1,900 TH522 2,07 2,152 1,929 1, ,536 1,379 2,14 1, kg TH408 2,54 2,671 2, kg 3,19 3,76 Diagram lastvikter TH , 7 m D 7 6 m C B 6,1 A 5, ,4 500 TH ,0 2,5 8,75 2,0 1,5 7 m 1,0 6,1 0,5 3 6 m 0,5 5, ,545-2,6 25

14 Tekniska data TH408 TH412 TH522 TH627 TH730 TH735 TH744 TH750 TH755 TH955 DRIFTSDATA ENHET Max. nyttolast (LSP* 500 mm) kg (5 500) (5 500) Max. nyttolast (LSP* 600 mm) kg Max. stapelhöjd mm Arbetsvikt kg Vändradie mm MOTOR ENHET Tillverkare Yanmar Yanmar Perkins Kohler Deutz Deutz Deutz Deutz Deutz Deutz Effekt kw / hk 19,2 / 26 22,6 / 31 (29,6 / 40 tillval) 36,3 / 49 (50/ 68 tillval) 55 / / / / / / / 156 Cylindervolym cm (1 496 tillval) Utsläppsnivå IIIA IIIA IIIA (IIIB) IIIB IV IV IV IV IV IV Bullernivå föraren db (A) Avgasreningssystem DOC (vid tillvalsmotor) DOC + SCR (DPF tillval) DOC + SCR (DPF tillval) DOC + SCR (DPF tillval) DOC + SCR (DPF tillval) DOC + DPF + SCR DOC + DPF + SCR TELESKOPLASTARE KRAFTÖVERFÖRING ENHET Drivning hydrostatiskt via Länkaxel hydrostatiskt via Länkaxel hydrostatiskt via Länkaxel hydrostatisk hydrostatisk Hydrostatisk vidvinkel 45 grader Hydrostatisk vidvinkel 45 grader Hydrostatisk vidvinkel 45 grader Hydrostatisk vidvinkel 45 grader Hydrostatisk vidvinkel 45 grader Hastighet km/h (28 tillval) 0 20 (30 tillval) 0 20 (30 tillval) 0 20 (0 30 tillval) 0 20 (0 30 / 0 40 tillval) 0 20 (0 30 / 0 40 tillval) 0 20 (0 30 / 0 40 tillval) 0 20 (0 30 / 0 40 tillval) 0 20 (0 30 / 0 40 tillval) Axlar Planetaxel Planetaxel Planetaxel Planetaxel Planetaxel Planetaxel Planetaxel Planetaxel Planetaxel Planetaxel Total pendlingsvinkel ARBETSHYDRAULIK ENHET Arbetspump Kugghjulspump Kugghjulspump Kugghjulspump Kugghjulspump Hydraulpump med LUDV Lastavkännande Lastavkännande Lastavkännande Lastavkännande Lastavkännande Flödeseffekt l /min 24 42,75 (70-75 tillval) 70 (100 tillval) (187 tillval) Arbetstryck Bar KINEMATIK ENHET Skopvolym m³ 0,31 0,45 0,71 0,85 1,0 2,5 1,0 2,5 1,2 3,0 1,2 3,0 1,6 4,0 1,6 4,0 Verktygshållarens sammanlagda rörelsevinkel Nyttolast vid max. stapelhöjd kg ** Nyttolast vid max. räckvidd kg Stapelhöjd med maximal last mm ** Räckvidd vid max last mm Max. räckvidd mm TANKKAPACITET ENHET Bränsletank l Hydrauloljetank l Tank för bränsletillsats l 9,5 9, * Lastkant ** med hydraulisk nivåutjämning och pendelaxelspärr De angivna data gäller för standardutförande. Med val av andra tillval kan dessa data variera. Alla uppgifter utan garanti. Wacker Neusons produktprogram omfattar över 300 olika produktgrupper med olika varianter. Med val av olika alternativ, kan data för produkterna variera på motsvarande sätt. Inte alla av Wacker Neusons produkter som anges eller visas här kan därför levereras eller har tillstånd i alla länder. De presenterade produkterna från Wacker Neuson är exempel och föremål för sådana regelbundna förändringar vi sänder gärna en konkret offert på begäran! Reproduktion endast tillåten efter skriftligt tillstånd från Wacker Neuson. Wacker Neuson SE 26 27
