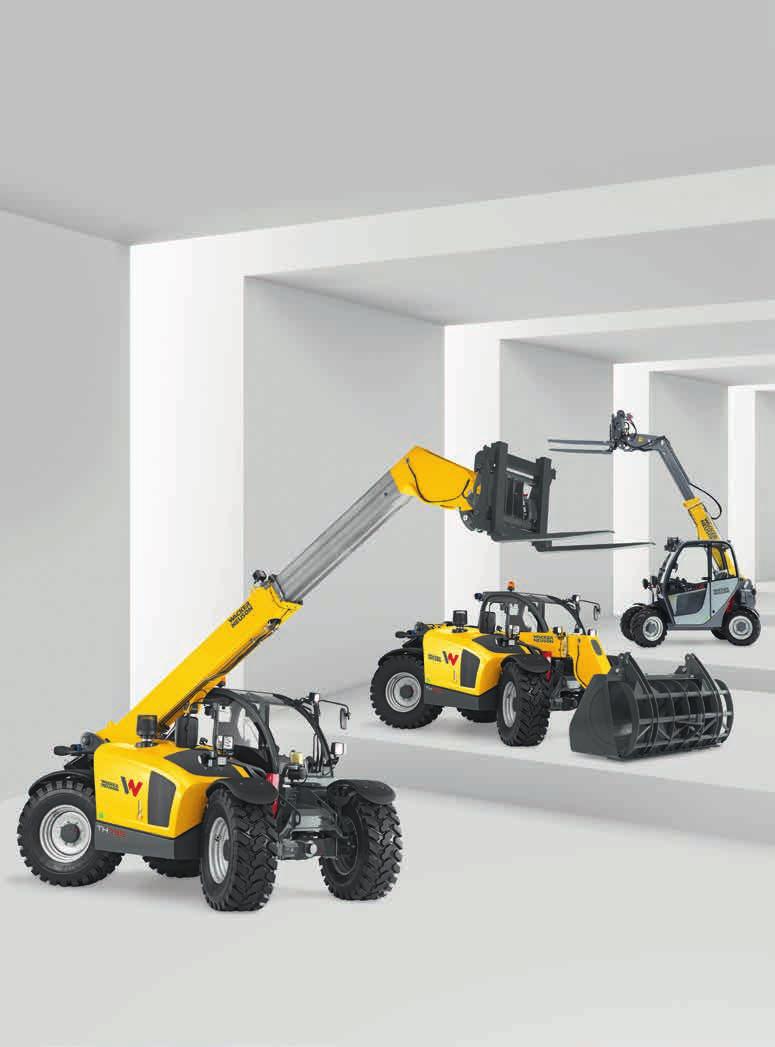

Teleskoplastare Staplingshöjder upp till 9 meter

Transkript

1 Teleskoplastare Staplingshöjder upp till 9 meter

2 Dessa orsaker talar för teleskoplastare från Wacker Neuson Teleskoplastare-expertis som skapar fördelar. 1. Kvalitet som du kan räkna med. Kompakta mått eller enastående prestanda det finkänsliga modellvalet av nio teleskoplastare ger den rätta maskinen för alla behov. Naturligtvis karakteriseras alla teleskoplastare av sofistikerad teknik och användarvänlighet. 2. Trimmade för ekonomisk effektivitet! Låg förbrukning, låga utsläpp, kraftfull hydraulik, snabbt arbete med våra teleskoplastare har du den bästa partnern för din framgång. Med intelligent assistanssystem som Vertical Lift System (VLS) kan du också arbeta väldigt säkert. 3. Mångfaldiga tillval. Robust teknik som du kan lita på både i staplingsläge och i skopläge. Tack vare de många påbyggnadsredskapen, går prestandan av teleskoplastare från Wacker Neuson långt utöver traditionellt transportarbete. Wacker Neuson all it takes! Vi erbjuder produkter och tjänster som är utformade för att möta dina höga krav samt olika användningsområden. Wacker Neuson står för pålitlighet. Detta gäller naturligtvis också för vårt omfattande sortiment på teleskoplastare. Vi gör varje dag vårt bästa för att säkerställa din framgång. Och vi gör det helt passionerat för vårt arbete. Höga nyttolaster Våra teleskoplastare är utformade för prestanda. Så att du kan snabbt hantera mycket material för varje användning. Bättre sikt, mer säkerhet Du drar fördel av förbättrad hantering och mer säkerhet vid arbete tack vare den optimala sikten över påbyggnadsredskapet och arbetsomgivningen. Se sidan 16 för detaljer. Lokalisera maskinerna när du vill Med Wacker Neuson telematics kan du alltid komma åt den exakta positionen av dina maskiner. Mer information kan hittas på sidan 19. Arbete säkrare än aldrig förut Säkert, komfortabelt och effektivt samtidigt: Det innovativa förarassistanssystemet VLS (Vertical Lift System) växlar delvis automatiskt och intelligent till teleskoprörelsen, till exempel om det finns risk för överbelastning, då flyttars lasten nedåt i vertikal linje. Alla fördelar med VLS kan hittas på sidan 19. Liten vändradie, stor prestanda Med de väldigt lättmanövrerade teleskoplastarna kan du vända i de mest trånga utrymmen och därmed manövrera bra även på trånga byggplatser. Läs mer på sidan 18. Wacker Neuson markerar särskilt ekonomiska och miljövänliga produkter med ECO-sigillen, inklusive våra teleskoplastare. Översikt över alla teleskoplastare. TH408 TH412 TH522 TH627 TH730 TH735 TH744 TH750 TH755 TH955 Max. staplingshöjd: Max. nyttolast: mm mm mm mm mm mm mm mm mm mm > sidan 06 > sidan 08 > sidan 10 > sidan 10 > sidan 12 > sidan

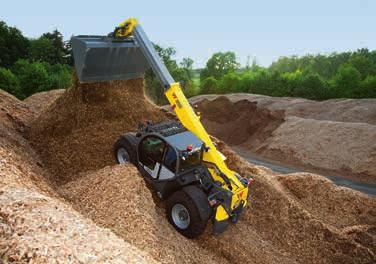

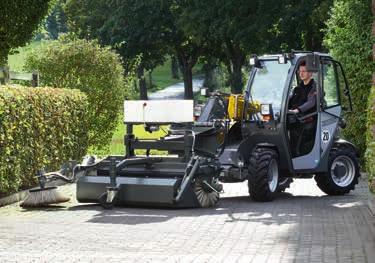

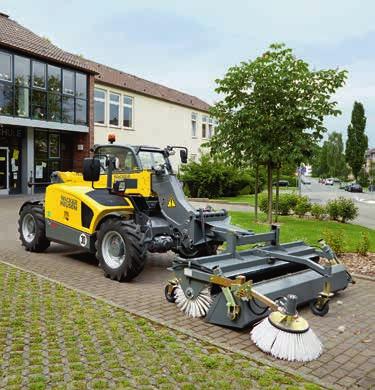

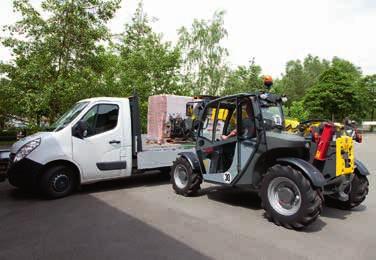

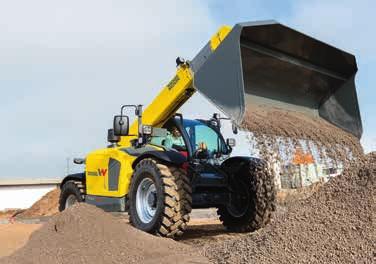

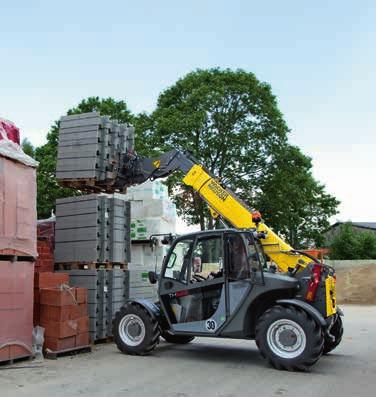

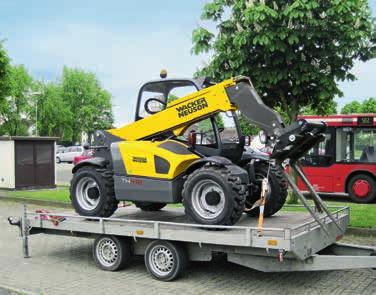

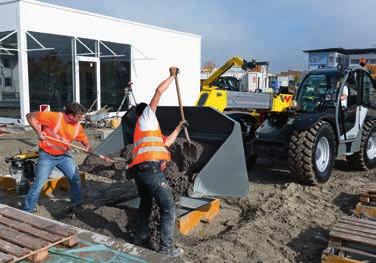

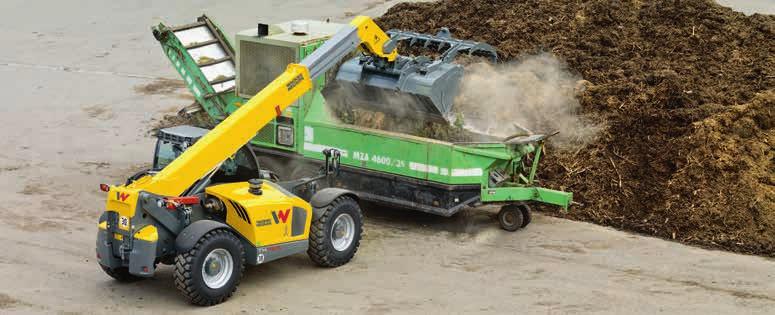

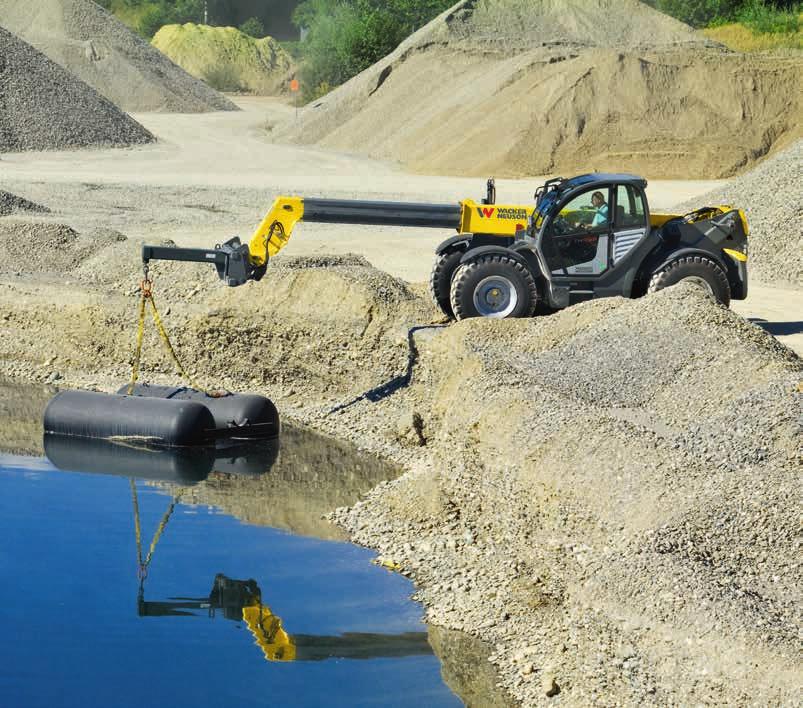

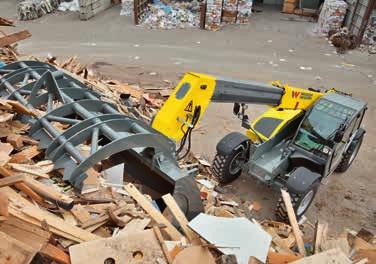

3 Klara av mångsidiga uppgifter. Prestanda även vid högre nivåer för produktiv användning i materialhantering. Utför arbete på större höjder med teleskoplastare från Wacker Neuson. Det breda sortimentet av påbyggnadsredskap gör dem till den optimala lösningen för många uppgifter. På det sättet kan du använda maskinen universellt och året runt. Modellerna TH408 och TH412 kan bekvämt transporteras med en trailer inklusive påbyggnadsredskapet. Imponerande horisontell räckvidd för brett arbetsintervall. Bra staplingshöjder möjliggör flexibel hantering av olika laster. En maskin för mångsidiga uppgifter tack vare det stora utbudet på påbyggnadsredskap. Med påbyggnadsredskap som spridare är teleskoplastare utrustade för alla arbeten

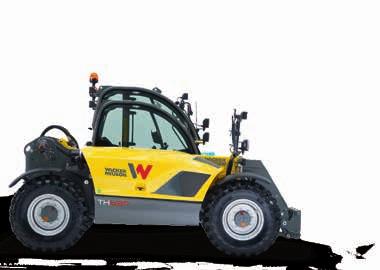

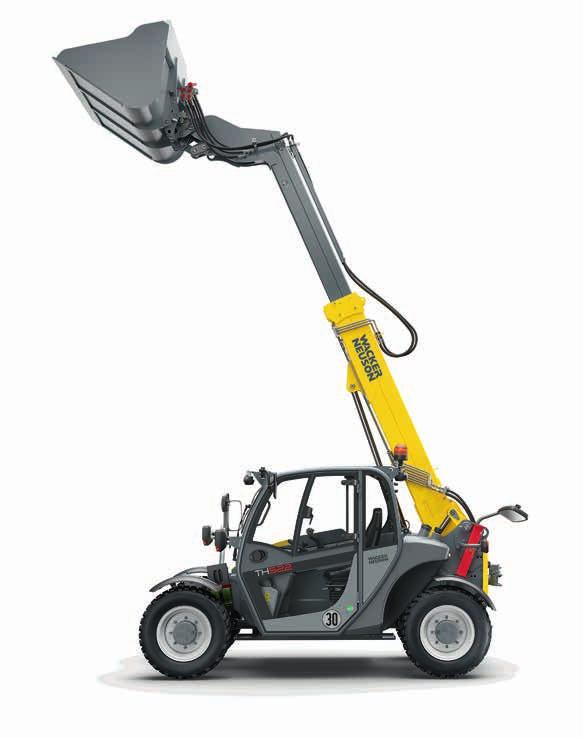

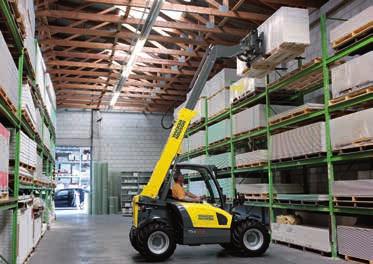

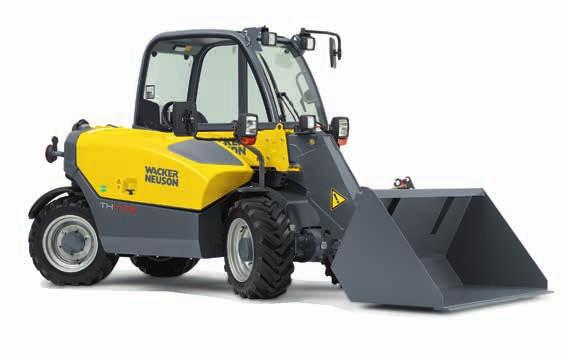

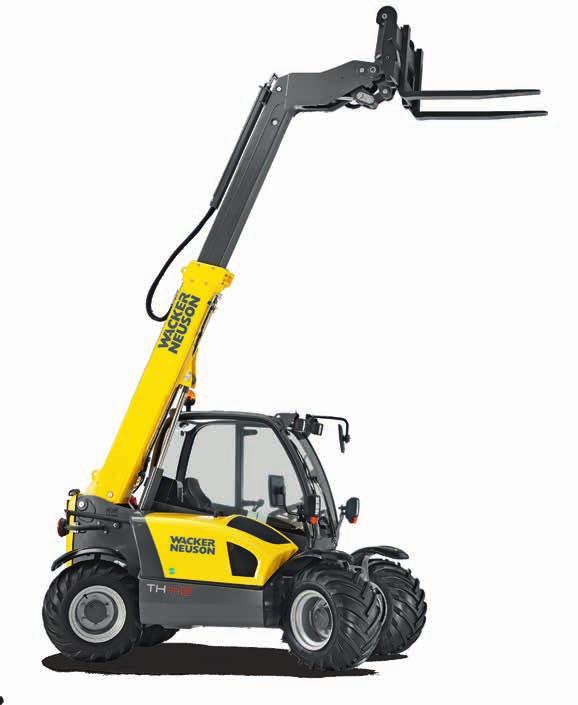

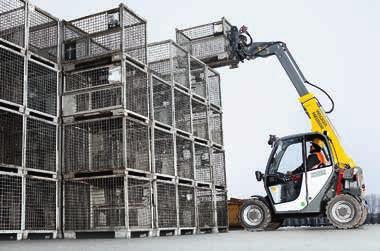

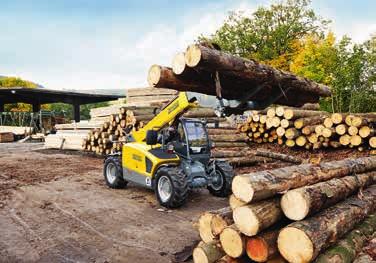

4 TH408, TH412 Våra mest kompakta teleskoplastare imponerar med sin perfekta kombination av små mått, stor rörlighet och stark motoreffekt. Tack vare den stora nyttolasten gentemot maskinernas storlek och de förstklassiga pallhöjderna, flyttar de snabbt och säkert även tungt material. TH408 TH412 Max. staplingshöjd (mm) Max. nyttolast () Motoreffekt (kw) 19,2 22,6 Bra materialhantering tack vare enastående värden i nyttolast och pallhöjd Kompakta maskiner, bäst lämpade för arbete i trånga utrymmen Integrerat innovativt förarassistanssystem (VLS) för mer säkerhet och användarkomfort (mer information på sidan 19) Stor maskinstabilitet tack vare nästan vertikal rörelse vid lyft och sänkning Enkel och bekväm manövrering tack vare flerfunktionsjoysticken. Perfekt sikt omkring tack vare den optimala placeringen av teleskoparmen och fönster som når längre ner (mer information på sidan 16) Praktiska mått och stor nyttolast TH412 transporterar och lyfter 1,2 ton. Den mest kompakta maskinen med en extremt liten vändradie på mm. Enkel att transportera: Modellerna TH408 och TH412 kan bekvämt transporteras med en trailer inklusive påbyggnadsredskapet. Kompakta och lättmanövrerade, även när det blir trångt. Sopa bort lövverk, damm eller smuts med påbyggnadsredskapen kan en teleskoplastare omvandlas för många användningsområden

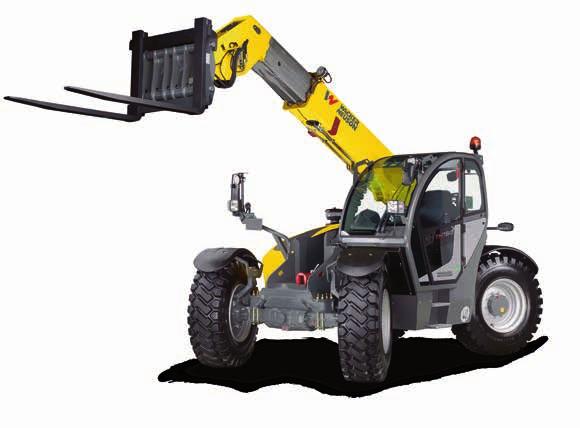

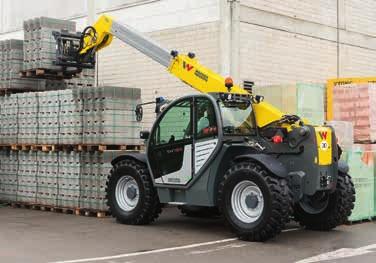

5 TH522, TH627 Teleskoplastare för staplingshöjder mellan 5 och 6 meter, är modellerna TH522 och TH627 de bästa lösningarna. De kombinerar kraftfull prestanda med mycket rörlighet och är säkra även under extremt tunga laster. Kraftfulla, men kompakta och lättmanövrerade Innovativt förarassistanssystem (VLS) för mer säkerhet och användarkomfort (mer information på sidan 19) Stor mekanisk stabilitet trots låg fordonsvikt även under tunga laster upp till 2,7 ton Djupt sänka fönster och den optimerade placeringen av teleskoparmen säkerställer fullständig sikt (mer information på sidan 16) Flerfunktionsjoystick för komfortabelt och enkelt arbete Komfortabel för användaren tack vare den intelligenta hydrauliken och elektronisk styrkontroll. De unika fördelarna med TH627: Avgasutsläpp nivå IIIB tack vare den senaste motortekniken Dieselpartikelfilter som tillval 3 styrlägen som standard för bästa manövrering i alla situationer Komfortabelt arbete tack vare den lastoberoende flödesfördelningen av hydrauliken och den elektroniskt styrda joysticken Praktisk skoprekylautomatik för ännu snabbare arbete (tillval) Förarhytt tillgänglig i två höjder TH522 TH627 Max. staplingshöjd (mm) Max. nyttolast () Motoreffekt (kw) 36,3 55,4 Löpande panorama-vindruta för bästa sikt över påbyggnadsredskapet i alla positioner. RETOUCH ECO-SPOILER JUSTERA GUL FÄRG Känslig, exakt styrning för snabb lastning och lossning. Bra balans tack vare det perfekt a förhållandet mellan nyttolasten och staplingshöjden. Enkla att manövrera: Med mått i höjd och bredd under 2 meter kvalificeras modellerna TH408, TH412, TH522 och TH627 för arbete i byggnader och i väldigt trånga utrymmen. Två höjder på förarhytten att välja mellan: Lågställd förarhytt är bäst lämpad för låga frihöjder, upphöjda förarhytter erbjuder bättre sikt och större markfrigång 1,98 m 2,10 m 08 09

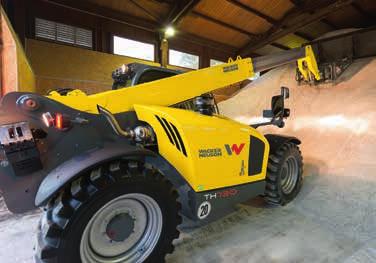

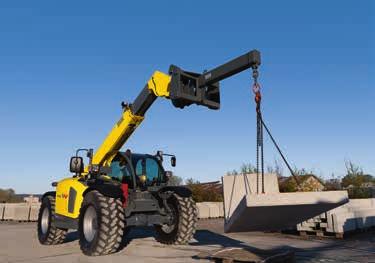

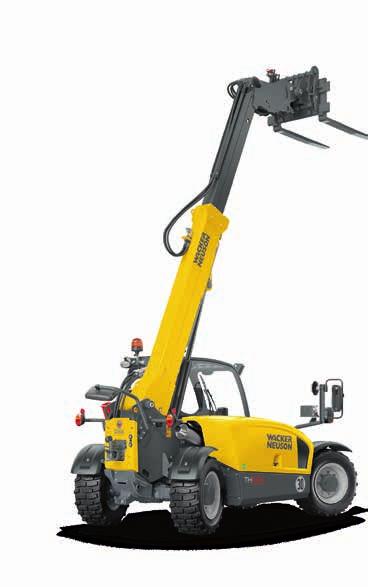

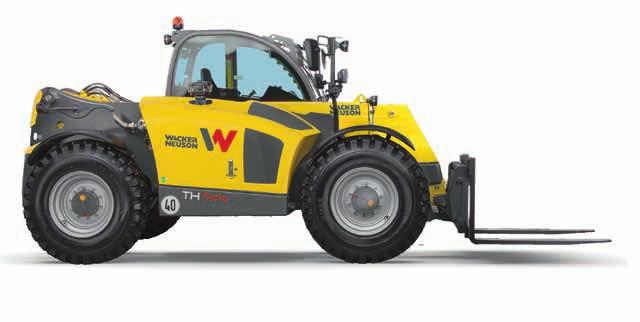

6 TH730, TH735 Tack vare deras kombination av kraftfulla motorer och kompakt design, är dessa 7-meters teleskoplastare särskilt populära för väldigt krävande arbetsuppgifter. Kraftfull drivning, stark under transport av tunga laster och extremt stabil tack vare djup mekanisk tyngdpunkt. Imponerande i alla avseenden även under trånga platsförhållanden. TH730 TH735 Max. staplingshöjd (mm) Max. nyttolast () Motoreffekt (kw) Kraftfull men kompakt tack vare fordonets bredd och höjd på mindre än 2,3 meter. Integrerat VLS för användarassistans som standard (läs mer på sidan 19). Ekonomiska motorer med utsläppsnivå IV med högt vridmoment och effektiv förbrukning Hastighet och lyftförmåga är komfortabelt under kontroll med gaspedalen: genom hydrostatisk framdrivning med automatiserad kontroll Stor svängningsvinkel så att skopan kan tömmas helt Motorhuven kan öppnas enkelt för dagligt underhåll, centraliserade smörjpunkter Bekväm panoramaförarhytt för bästa sikt över påbyggnadsredskapet och omgivningen (se sidan 16 för mer information) Accelerera snabbt och utveckla höga framdrivningskrafter med det helt steglöst variabla drivsystemet. Smidig, komfortabel materialhantering tack vare dämpning i teleskoparmens slutposition samt på lyft- och tippcylindern. Kompakta mått för körning i byggnader, stor fördel vid lastning. Nyttolast på 3,5 ton hanterar även tunga prefabricerade betongelement! Gaffeltrucken växlar snabbt optimal position med det automatiska assistanssystemet. Robust även med förlängt lastsystemet tack vare låg tyngdpunkt

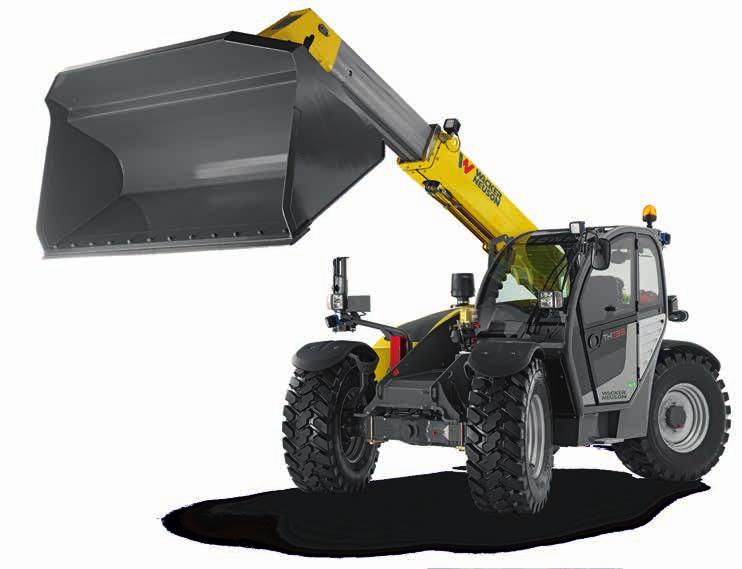

7 TH744, TH750, TH755 En enkel, övertygande design. Teleskoplastare kombinerade med stabiliteten en hjullastare och med lyfthöjd en hos teleskoplastare. Resultatet är enkelt att se: Snabba lastcykler och stora nyttolaster kombinerat med staplingshöjder ökar effektiviteten på arbetsområdet även trånga utrymmen. Den funktionella designen slutför det totala paketet. Väldigt bra värden med en staplingshöjd på cirka 7 meter och en nyttolast på TH744 TH750 TH755 Max. staplingshöjd (mm) Max. nyttolast () Motoreffekt (kw) Väldigt ekonomiska tack vare minskning av varv/min för reducerad bränsleförbrukning Ekonomiska motorer med utsläppsnivån IV med ett högt vridmoment och effektiv förbrukning Extremt stabil tack vare sidostyrning av teleskoparmen Kraftfull hydraulik med load sensing med upp till 187 l/min för snabba arbetscykler Speciellt viktigt för stora staplingshöjder: extremt stabil lyftarm för säker materialflytt Snabb och enkel hantering: ergonomiskt utformad joystick-konsol på förarstolen Det automatiserade förarassistanssystemet VLS erbjuder säkerhet och komfort (se sidan 19 för mer information) Låsbara förvaringsfack i motvikten med över 40 liter volym för verktyg, spänningsband, o.s.v. Materialhantering och snabba arbetscykler tack vare det kraftfulla hydraulsystemet. RETOUCH NEW BRANDING, ECO-SPOILER En tung maskin Teleskoparmen är utrustad med laststabilisering och dämpning i slutpositionen för alla cylindrar. 3:e styrkrets: Bäst lämpad för drift med sopmaskin. 5,5 ton nyttolast och över 7 m staplingshöjd: TH755 för snabb, effektiv lastning av lastbilen. Snabb materialhantering även i trånga utrymmen: tack vare kompakta mått

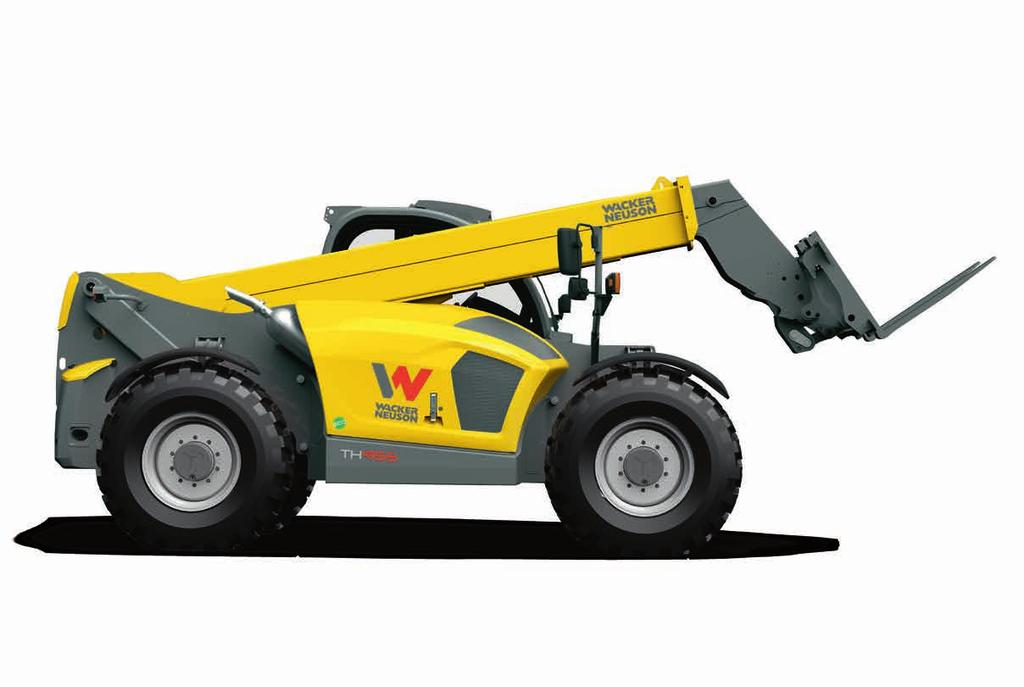

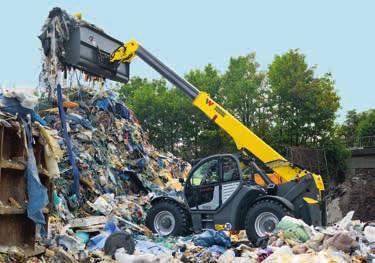

8 TH955 9 meters teleskoplastaren visar sina styrkor i dagligt arbete: Enastående lyftkrafter med upp till 9 meter staplingshöjd, ekonomisk bränsleförbrukning och högtvridmoment och många innovativa assistanssystem gör TH955 redo för de tuffaste arbeten under vardagen. TH955 Max. staplingshöjd (mm) Max. nyttolast () Motoreffekt (kw) 115 Nivåkompensering och oscillerande axelspärr (tillval) för ökad stabilitet i ojämn terräng 156 HK Deutz-motor med utsläppsnivå IV för maximal prestanda Motorn med hög prestanda erbjuder maximal framdrivningskraft vid alla körhastigheter Automatiserad återföring av skopan för ännu snabbare arbetscykler Speciellt viktigt vid höga pallhöjder: extremt stabil lyftarm för säker materialhantering Jämn viktfördelning tack vare låg tyngdpunkt Variabla drivsystem för upp till 40 km/h och enkel start i sluttningar Integrerat VLS för användarassistans som standard (läs mer på sidan 19). Komfortabel förarhytt erbjuder mycket utrymme för huvudet och benen, bra sikt tack vare djupt monterad instrumentbräda Kraftfull load sensing-arbetshydraulik med 187 l/min i kombination med upp till 5,5 ton nyttolast som ger maximal prestanda vid materialhantering. Alltid det rätta påbyggnadsredskapet för transportuppgifter. Stor nivå av materialhantering tack vare load sensing-hydrauliken. Väldigt effektiv t.ex. vid återvinningsarbeten

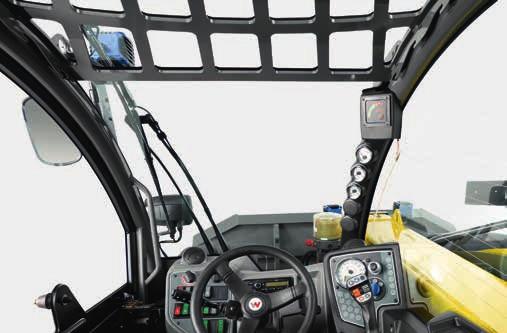

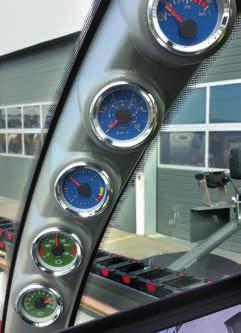

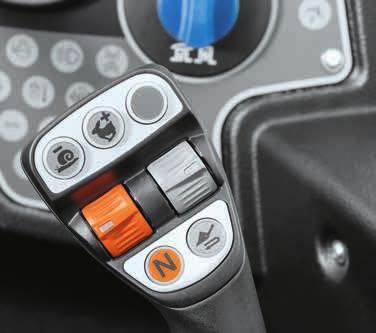

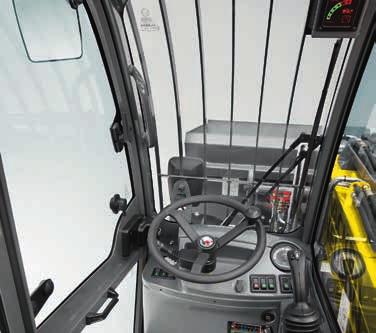

9 Förarhytt Ergonomisk joystick-konsol på förarstolen: kontrollera upp till 16 funktioner med en hand. Stabil, säker, hållbar Teleskoparm med laststabilisator för de tuffaste arbeten. Teleskoplastarnas förarhytter erbjuder mycket komfort och ergonomi för alla operatörer under många timmar. Den justerbara komfortstolen och praktiskt ordnat manöverreglage tillåter dig arbeta ännu mer noggrant och funktionellt. Excellent översikt och låg bullernivå runt arbetsområdet. Vad det gäller hållbarhet, litar Wacker Neuson på förstklassig kvalitet av individuella komponenter. Lastsystemets stora materialtjocklek garanterar pålitlig stabilitet. Teleskoparmen är utrustad med en laststabilisator och dämpning i slutläget i alla cylindrar medan designen i lådsektion gör ramen extremt varpresistent. Lacken är extremt robust tack vare pulverbehandlingen samt motstår mekanisk påverkan och korrosion. Enkel kommunikation med operatören: Fönstren kan dras ner. Praktisk för arbetsplatser med nattarbete. Joysticken och alla brytare är belysta. FÖRARHYTT I MODELLERNA TH408 TILL TH627. För teleskoplastare från TH730 till TH955 Säkert arbete: Användarens manöverreglage och arbetsområde syns bra. FÖRARHYTT I MODELLERNA TH730 TILL TH955 Runda mätare med optimerad färgkodning: Alla arbetsvillkor kan läsas snabbt och enkelt. Motorer och transmissioner Motorerna uppfyller de senast giltiga utsläppsregleringar och övertygar med sin prestanda tillsammans med stor ekonomisk effektivitet. Bra prestanda och samtidigt ekonomisk i förbrukning. Steglöst variabelt drivsystem och perfekt koordinerad kraft för särskilda maskinstorlekar Effektiv reducering av varv/min vid maximal hastighet (1800 varv/min: TH755, TH955:2,000 varv/min: TH744, TH750, som tillval för TH735): Operatören väljer hastigheten med gaspedalen. När den maximala hastigheten har uppnåtts, sänks motorhastigheten automatiskt. Underhåll Underhåll utförs snabbt: Den breda vinkeln och uppfälld motorhuva erbjuder enkel serviceåtkomst till alla underhållspunkter. En centraliserad smörjningspunkt gör det möjligt att snabbt smörja pendelaxeln

10 Tre styrningslägen Alla tre styrningslägen har: TH522, TH627, TH735, TH744, TH750, TH755, TH955 Förarassistanssystemet VLS VLS finns tillgängligt för alla teleskoplastare. Både på vägar eller vid trånga körmanövrar: Teleskoplastare från Wacker Neuson visar vad de kan göra vid varje användning och tack vare tre olika styrlägen blir det väldigt enkelt att flytta material. Arbeta effektivt för största säkerhet med förarassistanssystemet Vertical Lift System (VLS) kan du enkelt bemästra denna utmaning. Den stadiga och snabba sänkningen av teleskoparmen med samtidigt delvist automatiserad teleskoprörelse gör det möjligt för mindre erfarna användare att få ut en smidig arbetsrörelse. Den nästan vertikala lyft- och sänkningsrörelsen gör teleskoplastarna också väldigt stabila. 1 Vanliga system (utan VLS) Maskinerna kan nå upp till tippgränsen vid sänkning. utan VLS med VLS 2 Förarassistanssystemet VLS Nästan vertikal rörelse. Lastens tyngdpunkt förblir oförändrad. Driftingång Svar av lastsystemet Fyrhjulsstyrning: särskilt lättmanövrerad tack vare 2 x 40/2 x 38 styrvinkel. Framhjulsstyrning: säkert körbeteende, även vid snabb körning på vägar. Krabbstyrning (offset): bäst lämpad för parallell körning längs byggnader och husväggar. Hydraulik och styrkretsar Alla teleskoplastare övertygar med kraftfull körhydraulik med upp till 187 l/min. Förutom lastsystemets snabba arbetscykler, garanterar hydraulpumparna också drift av särskilt påbyggnadsredskap via den 3: e styrkretsen, vid behov även med löpande funktion. Som tillval kan teleskoplastarna utrustas med extra styrkretsar som ännu ökar användningsintervallet. Skopläge: automatisk återföring av teleskoparmen vid sänkning Staplingsläge: Under lyftet och sänkningen, rör sig påbyggnadsredskapet vertikalt upp och ner. Telematics finns tillgängligt för alla teleskoplastare. ARBETS- HYDRAULIK MED UPP TILL 187 L/MIN Reducerar väldigt enkelt risk för maskinstöld med vår pålitliga GPS- telematics. Med användning av Geofence-teknik kan du individuellt specificera din maskins användningsområde och informeras genast när maskinen lämnar detta område. Pålitlig och säker: 100 % pålitlig platsindikering via GPS Bäst lämpad för nätter och helger Informerar dig omedelbart via textmeddelande eller e-post, om maskinen lämnar det definierade området 18 19

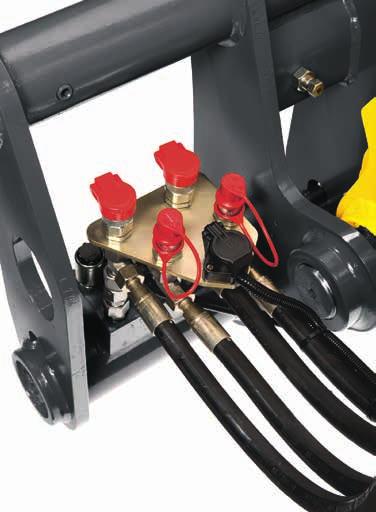

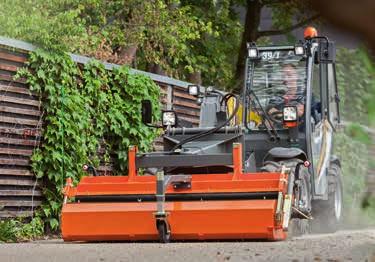

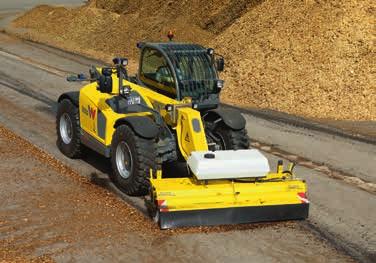

11 Påbyggnadsutrustning Däck Uppgifterna för teleskoplastare varierar och lika så gör påbyggnadsredskapet från Wacker Neuson. Med vårt omfattande och sofistikerade produktsortiment, kommer du att få en flerfunktionell maskin från varje modell. Naturligtvis kan du också använda påbyggnadsredskap från andra tillverkare för våra teleskoplastare. Rätt däck för teleskoplastare spelar en viktig roll i specifika användningsområden. Om däcken matchas rätt till marken och arbetsområdet, kommer du att arbeta ännu mer effektivt. Du har fem däckmönster att välja från Däckmönsterval för teleskoplastare OLIK A SNABBVÄXLINGS- PLATTOR De exakta specifikationerna och tillgänglighet av påbyggnadsredskap skiljer sig åt beroende av modellen och landet. Din Wacker Neuson partner hjälper dig gärna. Mer information finns på RP-däckmönster Mjuk körning på marken tack vare stor kontaktyta För användning på gräsmattor eller på känsliga ytor AS-däckmönster Avsmalnade lameller För kladdig och lerig mark EM-däckmönster Parallellt löpande lameller Stor kontaktyta och därmed bra framdrivningskrafttransmission samt väldigt mjuk körning på vägen För lös mark som sand, grus och krossad sten MPT-däckmönster Väldigt brett användningsområde Bra dragkraft på ojämn mark Tillåter snabba vägturer Industriell profil Väldigt hög lateral stabilitet Väldigt hög körprestanda,speciellt vid användning på hård och aggressiv mark Kör väldigt mjukt Väldigt bra dragkraft på fast mark De exakta specifikationerna och tillgänglighet av däck skiljer sig åt beroende av modellen och landet. Din Wacker Neuson partner hjälper dig gärna. Arbeta effektivt med rätt påbyggnadsredskap. Byt påbyggnadsredskap hydrauliskt utan att användaren lämnar fordonet. 3 Visa profil: Vi erbjuder dig de bästa däcken för alla ytor. Stor framdrivningskraft, även på lösa ytor

12 Mått TH408 TH412 TH522 TH627 TH730 TH735 TH744 TH750 TH755 TH955 A MÅTT Längd, inklusive verktygsram MASKIN mm B Längd med standardskopa mm Upp till 6160 Upp till 6160 Upp till 6160 Upp till C Bredd med standarddäck mm O TELESKOPLASTARE D Spårvidd mm E Höjd till förarhyttstaket mm F Förarhyttens bredd mm G Hjulsats mm H Markfrigång mm I Avstånd från mitten av bakhjulet till bakänden mm P Q R K Bakre infallsvinkel ,5 36,5 36,5 32 M Lutningsvinkel (skopa) O Dumpningsvinkel (skopa) , P Lasthöjd över huvudet med standardskopa mm Q Tömningshöjd mm R Dumpningshåll med standardskopa mm M G H l K E Vi förbehåller oss rätten att utföra ändringar utan föregående information. Vi fråntar oss ansvar för exaktheten i denna information. Bestämmelserna i överenskomna avtal skall anses som definitiva. B A F D C 22 23

13 24 1 5,22 0, ,01 1,2 6, m 7 1,5 6m 1,0 5,5 1-2,6-2,4-3, m 8m 2 1, , ,0 0, ,5 0,59 1, , , , , ,76 1,38 2,15 TH755 3,65 3,79 0,566 2,55 0,59-2,4 2,95 3,56 1,6 1, ,0 0, ,83 0,8 1,17 1,01 0,91 1,61 2,04 2,59 0,8 1,36 1,14 0,91 1,71 2,17 2,6 6 0, ,13 4, ,7 1, ,52 4, ,64 5, , m 6 1,33 2,89 2,4 0, , , ,0 1, ,5 3,65 1,5 2, ,34 0, , TH735 2,06 1,66 1 2,36 2,95 3, ,0 0,455 1, m 3, ,45 0,545 7m 4, ,8 0,660 1,120 1,380 TH744 4,79 1,250 0, ,59-2,6 0,495 4, ,7 0,69 6 1, ,09 1, , , ,500 TH627 3,56 5,5 1,040 0,960 0,5 m 3,08 6m ,9 0, , ,28 1,09-2,5 1, , , ,68 0,5 1, ,923 1,600 1,400 1, ,730 2,36 5,189 5, ,550 1,350-3,5 1, , ,64 6m 2, , ,500 2,89 1, ,642 1,462 1,284 1,114 1,726 TH412 3,36 2, ,156 0,504 0, ,75 m ,189-0,441 0,488 5,088 0,69 1, , ,185 m 3,76 1,516 0, , , TH , , , , , , ,14 TH522 2,07 2,152 1,929 1, ,536 1,379 1, , TH408 2,54 2, , ,19 3,76 Nyttolastdiagram TH750 4, ,25 m 7m 2,0 7 6m 1,5 1,0 6,1 0,5 5, ,4 TH ,0 2,5 8,75 2,0 1,5 7m 1,0 6,1 0,5 3 6m 0,5 5,

14 Tekniska data DRIFTDATA MASKIN TH408 TH412 TH522 TH627 TH730 TH735 TH744 TH750 TH755 TH955 Max. nyttolast (LSP* 500 mm) Max. nyttolast (LSP* 600mm) Max. staplingshöjd mm Arbetsvikt Vändradie över däcken mm MOTOR MASKIN Tillverkare Yanmar Yanmar Perkins Kohler Deutz Deutz Deutz Deutz Deutz Deutz Prestanda kw/hk 19,2/26 22,6/31 (29,6/40 tillval) 36,3/49 (44,7/61 tillval) 55/75 100/ / / / / /156 Cylindervolym cm (1 496 tillval) Utsläppsnivå IIIA IIIA IIIA (IIIB) IIIB IV IV IV IV IV IIIB Bullerutsläpp vid användarens öra db(a) Avgasefterbehandling DOC + SCR (DPF tillval) DOC + SCR (DPF tillval) DOC + SCR (DPF tillval) DOC + SCR (DPF tillval) DOC + DPF + SCR DOC + DPF + SCR TELESKOPLASTARE KRAFTÖVERFÖRING MASKIN Drivenhet Hydrostatisk med universal-ledaxel Hydrostatisk med universal-ledaxel Hydrostatisk med universal-ledaxel Hydrostatisk Hydrostatisk Hydrostatisk transmission med 45 stor vinkel, motorteknik Hydrostatisk transmission med 45 stor vinkel, motorteknik Hydrostatisk transmission med 45 stor vinkel, motorteknik Bred vinkel hydrostatisk med andra variabel ersättningsmotor Bred vinkel hydrostatisk med andra variabel ersättningsmotor Hastighet/Varvtal km/h (30 tillval) 0 20 (30 tillval) 0 15 (0 30 tillval) 0 15 (0 30/0 40 tillval) 0 15 (0 30/0 40 tillval) 0 15 (0 30/0 40 tillval) 0 15 (0 30/0 40 tillval) 0 15 (0 30/0 40 tillval) Axlar Planetstyrning-drivaxel Planetstyrning-drivaxel Planetstyrning-drivaxel Planetstyrning-drivaxel Planetstyrning-drivaxel Planetstyrning-drivaxel Planetstyrning-drivaxel Planetstyrning-drivaxel Planetstyrning-drivaxel Planetstyrning-drivaxel Total oscillationsvinkel ARBETSHYDRAULIK MASKIN Arbetspump Kugghjulspump Kugghjulspump Kugghjulspump Kugghjulspump Kugghjulpump med LUDV (lastoberoende flödeskontroll) Load Sensing Load Sensing Load Sensing Load Sensing Load Sensing Urladdningsvolym l/min Tryck bar KINEMATIK MASKIN Skopkapacitet m³ 0,31 0,45 0,71 0,85 1,0 2,5 1,0 2,5 1,2 3,0 1,2 3,0 1,6 4,0 1,6 4,0 Total svängningsvinkel av verktygshållaren Nyttolast vid max. lyfthöjd /4 990** Nyttolast vid max. räckvidd Staplingshöjd vid max. last mm /8 750** Räckvidd vid maximal last mm Max. räckvidd mm KAPACITET MASKIN Bränsletank l Hydrauloljetank l adblue-tank l *Toppbelastning **Med hydrauliskt aktiverad nivåutjämning och låsning av oscillationsaxeln Uppgifterna som visas är relaterade till standardutrustning. Uppgifterna kan variera beroende av val av andra tillval. Fel och felskrivningar förbehålls
