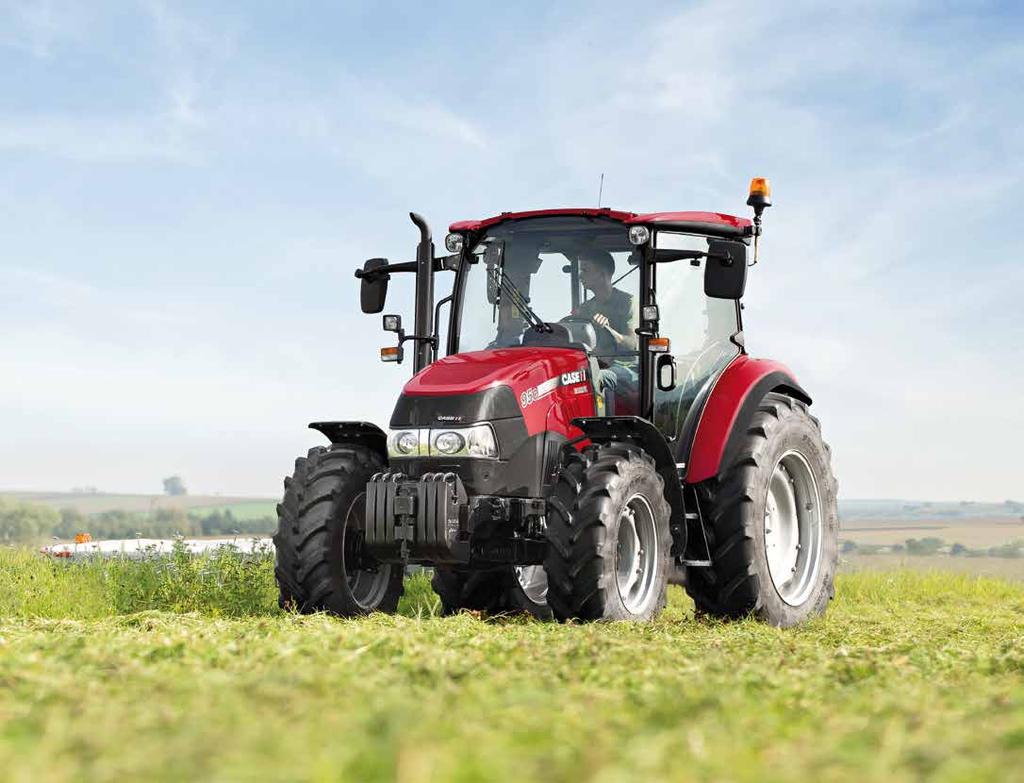

1 FARMALL C

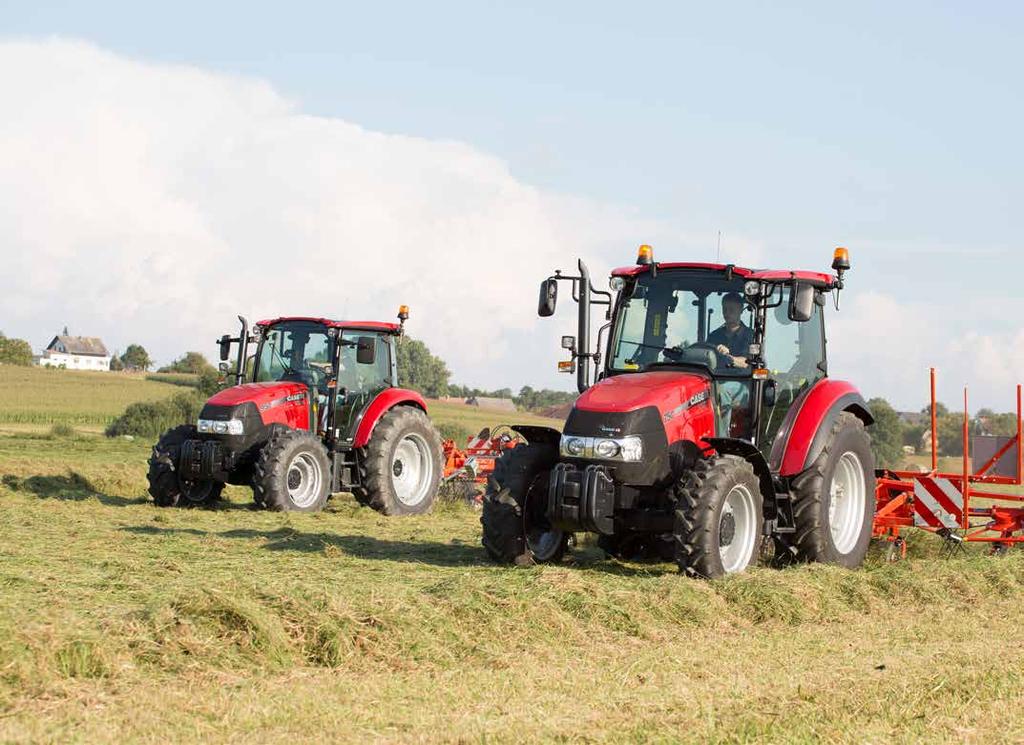

2 02 FARMALL C-SERIEN

3 KOMPAKT PÅ UTSIDAN STOR PÅ INSIDAN SEDAN MER ÄN 170 ÅR HÅLLER VI FAST VID VÅR VISION ATT FÖRSE MORGONDAGENS LANTBRUKARE MED LANTBRUKSMASKINER SOM ALLTID UTGÖR EN INNOVATIV, TILLFÖRLITLIG OCH LÖNSAM INVESTERING Under mer än 170 år har Case IH spelat en viktig roll vid utvecklingen av jordbruket med berömda varumärken som t.ex. Case IH, International Harvester och David Brown. Case IH fortsätter sitt teknikarv i egenskap av uppfinnare av kraftuttaget, Axial-Flow singelrotortröskning och den hydrauliska backväxeln samt som pionjär när det gäller kontinuerlig, variabel transmission. Föregångarnas pionjärvisioner vilar till denna dag i varje produkts inre. Med samma passion utvecklar vi och producerar vi lantbruksmaskiner i Europa och resten av världen. De Case IH-traktorer som är i drift vittnar om vårt hängivna arbete med att uppfylla och överträffa lantbrukares förväntningar världen över. Denna rika erfarenhet har gett oss möjlighet att lyssna på användare och utforma produkter som levererar precis vad du behöver. Vår satsning på innovation har fått oss att ta fram avancerade tekniska lösningar som kontinuerligt ökar våra maskiners prestanda och produktivitet samtidigt som de är lätta att använda och i ökande omfattning ger lönsamhet. Vi strävar outtröttligt efter den perfektion som medför hög kvalitet i allt, in i minsta detalj. Vi kräver av oss själva och våra återförsäljare samma höga kvalitetsnivå i den service som vi tillsammans ger våra kunder. Vårt nätverk av 391 återförsäljare, 679 återförsäljarfilialer och underåterförsäljare och 1377 Case IH Servicecentra i Europa är din garanti för personlig och professionell service. Detta är hur vi arbetar och erhåller våra kunders förtroende. FARMALL C GJORD FÖR MÅNGSIDIGHET Farmall C kan ta hand om alla dina jobb på gården med lätthet, tar sig enkelt in i och omkring byggnader och är stark nog under en hel dags arbete ute på fälten. Denna mångsidiga traktor passar lika bra för grovfoderproduktion, mjölkproduktion, köttdjursuppfödning, växtodlingsgårdar, fjäderfäuppfödning och grönsaksodling som för parker och botaniska trädgårdar. Om du sökt en allroundmaskin, men trott att mindre traktorer saknar de större stallkamraternas egenskaper, titta en gång till se på Case IH Farmall C! Det finns ett brett spektrum av transmissioner från den enkla instegsnivån till 2-hastighets Powershift och Powershuttle. Denna högprestandamaskin kombinerar det bästa hos kompakta brukstraktorers ingenjörskonst med avancerade tekniska lösningar som du är van vid från större maskiner och som du förväntar dig av Case IH. MODELLER Nominell effekt ECE R rpm (kw/hk(cv)) Max. vridmoment ECE R rpm (Nm) Cylinderantal / Cylindervolym (cm³) rpm (g/kw/h) Ungefärlig transportvikt (kg) Farmall 55 C 43 / / Farmall 65 C 48 / / Farmall 75 C 55 / / Farmall 85 C 63 / / Farmall 95 C 73 / / Farmall 105 C 79 / / Farmall 115 C 84 / / ) ECE R120 motsvarar ISO och 97 / 68 / EC eller / 25 / EC FARMALL C-SERIEN 03

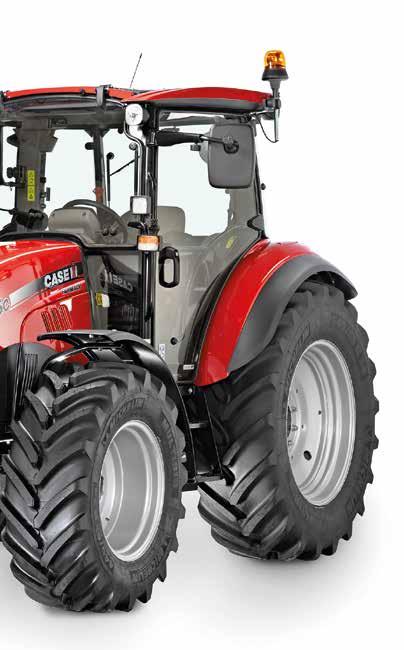

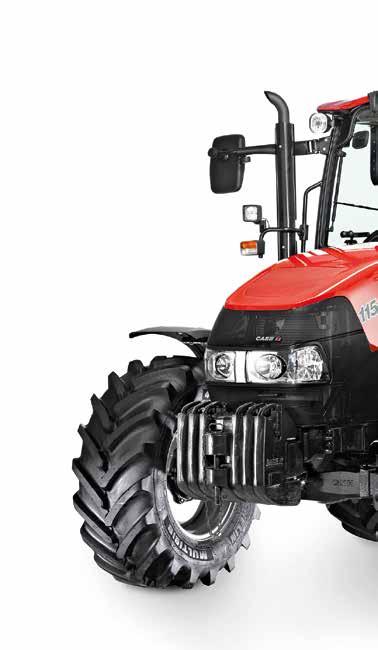

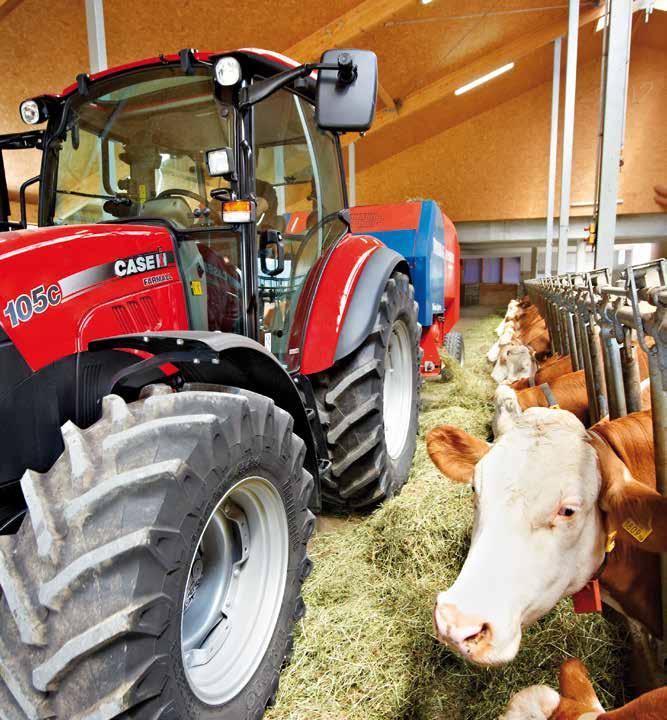

4 FARMALL C KOMPAKT OCH MÅNGSIDIG FÖRDELAR Låg hytthöjd på under 2.5m vid 16.9R30 däck Högt kraft/vikt-förhållande Körhastighet från 200 m/h till 40 km/h Finns som 2-hjulsdriven eller 4-hjulsdriven UPPLEV HUR LÄTTANVÄNDA, BEKVÄMA OCH MÅNGSIDIGA TRAKTORERNA FRÅN FARMALL C-SERIEN ÄR - VARJE DAG Med ett omfattande urval av fabriksalternativ är Farmall C-traktorer redo för alla typer av uppgifter, oavsett om det är i jordbruk, kommun eller industri. Olika alternativ för däck, hydraulanslutningar, frontlyft och frontlastare gör att ett brett spektrum av jobb kan utföras. RYMLIG OCH KOMFORTABEL INTERIÖR Breda glasdörrar och en hyttingång med full höjd gör det enkelt att kliva i i hytten från båda sidor. Ergonomisk design med en förarstol som är fullt justerbar, ett vikbart och komfortabelt passagerarsäte, plant golv, låg ljudnivå och luftkonditionering som tillval gör Farmall C till ett nöje att köra. INTUITIVA OCH EFFEKTIVA REGLAGE Reglagen är logiskt utformade så att körningen blir intuitiv, vilket gör Farmall C lämplig för såväl tillfälliga som återkommande förare Instrumenteringen justeras med ratten och kombinerar analoga mätare med digitala displayer för optimal översikt. RUNTOMSIKT OCH TAKFÖNSTER MED GOD SIKT Farmall C är utformad för att ge oöverträffad sikt med obehindrad uppsikt över arbetsområde och redskap. Ett takfönster som kan öppnas ger utmärkt sikt vid lastning. De fullt justerbara arbetslamporna, integrerade i taket för skydd, ger dig all belysning du behöver för att fortsätta arbeta efter mörkrets inbrott. Som ett tillval finns Farmall C också tillgänglig utan hytt men med fällbar ROPS-ram. 04 FARMALL C-SERIEN

5 EFFICIENT POWER FÖR BÄSTA RESULTAT Beprövade motorer med turbokompressor och common rail bränsleinsprutning ger mer kraft vid reducerad bränsleförbrukning. Alla modeller följer avgaskraven för Steg IIIB med ett system för avgasefterbehandling. Elektronisk bränsleinsprutning säkerställer snabb acceleration, högre vridmoment och konstant maximal kraft. DEN RÄTTA TRANSMISSIONEN FÖR ATT UPPFYLLA DINA BEHOV Du kan välja mellan enkelheten i manuell växling eller hydraulisk drivning. Den mekaniska transmissionen erbjuder 12 växlar framåt och 12 bakåt med 40 km/t och den är också tillgänglig med Powershuttle. De fyra modellerna i serien är också tillgängliga med en 2 hastigheters Powershift som fördubblar antalet tillgängliga hastigheter till 24 framåt och 24 bakåt, plus Powerclutch och Powershuttle. Krypväxlar för låga hastigheter är tillgängliga på alla transmissioner. MÅNGSIDIG HYDRAULIK FÖR EN TUNG LYFTARE Farmall C saknar aldrig förmåga att prestera med en kapacitet på trepunktlyften på upp till 3700 kg och separata hydraulsystem för styrning och hydrauliskt manövrerade redskap. Med ett urval på upp till tre bakre och två mittmonterade hydraulventiler kan hydraulflödet riktas efter behov för att kontrollera en mångfald av utrustningar. Farmall C levereras redo för perfekt frontlastardrift. KRAFTUTTAGSHASTIGHETER FÖR MAXIMAL MÅNGSIDIGHET Farmall C gör det möjligt för dig att hantera säsongens alla arbeten tack vare ett urval av kraftuttagshastigheter från enkla 540 till 540E/1.000, inklusive drivhjulsberoende kraftuttag och en ny effektkurva som är perfekt anpassad för kraftuttagsarbete. Dessutom har kraftuttagets nominella hastighet anpassats till en lägre och mer effektiv motorhastighet. ETT URVAL AV DÄCK SOM PASSAR DIN ANVÄNDNING Farmall C kan specificeras med fabriksmonterade breda däck med lågt marktryck för arbete på golfbanor, icke-aggressiva turfmönster för idrottsplatser, industriella blockmönsterdäck för kontinuerligt vägarbete eller konventionella lantbruksdäck. Med ett stort urval av däck, fyrhjulsdrift och 100 % differentialspärrar på både fram- och bakaxlar överförs kraften till marken för bästa produktivitet. FARMALL C-SERIEN 05

6 FÖRDELAR Effektiv hyttdesign ger utmärkt runtomsikt Ergonomisk utformning av reglage och instrumentpanel Lätt åtkomst till körläge från båda sidor Perfekt säte med luftfjädring (tillval) 06 KABIN & STYRDON

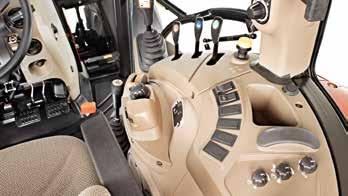

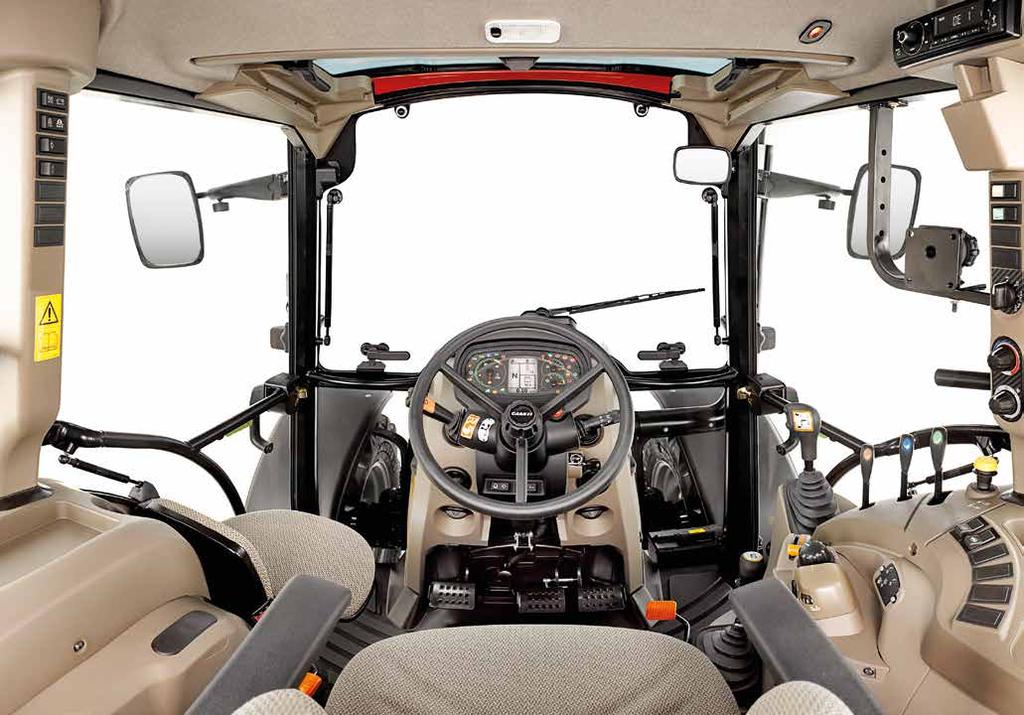

7 HYTT OCH REGLAGE VÄLKOMMEN TILL DIN SKÖNA ARBETSPLATS Hytten eller open station-plattformen erbjuder en mycket bekväm arbetsplats: Bekvämt säte, ergonomiska reglage och tyst drift gör det möjligt att fortfarande känna sig alert vid arbetsdagens slut. Den utmärkta runtomsikten och takfönster med sin god sikt kommer att göra din dag mera produktiv det plana golvet och de breda dörrarna gör insteg och utklättring lätt, vilket gör inomgårdsarbeten lättare att utföra. BEKVÄM ARBETSPLATS Den rymliga hytten erbjuder en perfekt arbetsmiljö med samma bekvämlighet som dess större bröder. Klättra in, sätt dig, stäng dörren, starta motorn: Du blir överraskad av hur tyst den är och du kommer att njuta av att multitasking under en lång dag kommer att kännas som ett nöje. På versioner utan hytt gör stora griphandtag och ett plant golv insteget lätt och den ISO-monterade plattformen dämpar stötar från ojämn mark. DEN PERFEKTA ARBETSPLATSEN Alla viktiga reglage är logiskt placerade och lätt åtkomliga vilket gör arbetstiden behagligare och mer produktiv. Du kommer att tycka att det är lätt att fokusera med alla reglage du använder mest som t.ex. växelspak, hydraulreglage, handgas och den integrerade frontlastarjoysticken (tillval), nära varandra och lätt åtkomliga på instrumentpanelen till höger. Instrumentgruppen kombinerar analoga mätare med digitala displayer för bästa resultat och du har full kontroll på all information du behöver för att göra jobbet. IDEAL MILJÖ Uppvärmnings- och luftkonditioneringssystemets förbättrade luftflöde gör det lätt att året runt och med alla slags väder skapa en perfekt arbetsmiljö inne i hytten. SITT BEKVÄMT Du kommer inte känna dig trött vid slutet av en lång arbetsdag i din Farmall C-traktor. Det bekväma sätet är lätt att justera och fjädringen jämnar ut stötarna när du kör på ojämn mark eller på landsväg. Som tillval kan hyttalternativen förses med ett bekvämt, fällbart passagerarsäte. NATT OCH DAG Arbeta så sent du behöver för att avsluta jobbet: Med sex helt inställbara arbetsbelysningar och en rotationsljus på taket vid arbete på väg kan du hålla på tills jobbet är klart. KABIN & STYRDON 07

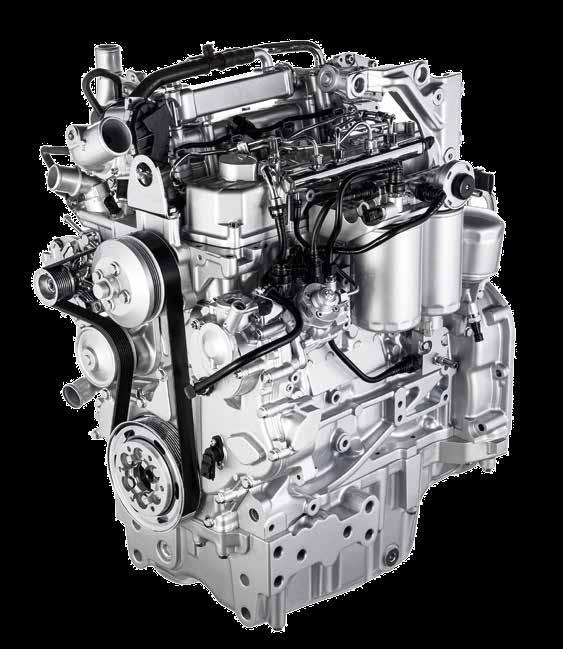

8 EKONOMISKT MOTORHANDHAVANDE HOS CASE IH BÖRJAR EFFEKTIV KRAFT MED ENSKILDA KOMPONENTER AV HÖG KLASS. FÖRDELAR GÖR MER MED MINDRE FPT 4-cylinders Common Rail-motorn måste inte köras vid nominell hastighet för att fungera; den ger full kraft vid bränslesparande rpm (55 C - 75 C) och rpm (85 C 115 C). Detta håller inte bara ner bränsleförbrukningen i alla typer av arbeten utan medför också god arbetsmiljö genom lägre ljud- och vibrationsnivåer. EFFEKT ÄR INTE ALLT FPT-motorns utvecklingsteam har ägnat mycket uppmärksamhet och tid åt att perfekt avstämma F5C- motorernas vridmomentegenskaper med reella arbetssituationer. Resultatet är imponerande: Max. vridmoment om 457 Nm nås vid det bränslesparande varvtalet 1500 rpm som sannerligen gör Case IH Efficient Power till en lönsam affär. Max.prestanda vid lågt varvtal: - lägre bränsleförbrukning - färre vibrationer - lätt mot traktorer och verktyg Låg tomgång: 700 rpm: lägre bränsleförbrukning 600-timmars serviceintervall 08 MOTOR

9 FARMALL 75 C Effekt [kw] Vridmoment [Nm] 200 FARMALL 115 C Effekt [kw] rpm Vridmoment [Nm] rpm FULL EFFEKT ÄVEN VID 1800 RPM Lägre varvtal = lägre bränsleförbrukning. Tack vare utvecklingsteamets engagemang nås full effekt vid rpm (55 C - 75 C) och rpm (85 C C), vilket ger låg bränsleförbrukning MAX.VRIDMOMENT VID 1500 RPM De nya FPT-motorerna levererar max. vridmoment precis när det som bäst behövs tack vare en vridmomentkurva som optimerats till bränslesparande 1500 rpm. MOTOR 09

10 TRANSMISSION OCH KRAFTUTTAG GÖR ATT EFFEKTEN ARBETAR FÖR DIG Farmall C:s transmission är framtagen för effektivitet och uthållighet och många timmars framgångsrikt arbete hos kunder runt om i världen har bevisat dess robusta tillförlitlighet. Tack vare sina heavy duty-axlar klarar den av mer hästkrafter och stora däck vilket medför att imponerande produktivitetsnivåer kan uppnås. Kraftuttaget är lätt att hantera med sin standardiserade elhydrauliska manövrering och dess hastigheter är anpassade till motorns maxeffekt om 1900 rpm för maximal prestationsförmåga. TRANSMISSION SOM MATCHAR DINA KRAV Farmall C erbjuder ett val av kraftöverföringar så att du kan välja den som bäst möter dina krav. Överst på listan av tillgängliga specifikationer ligger 24 x 24 tvåhastighets Powershift med Powershuttle och Powerclutch (endast hos Farmall 115 C). Alternativt kan du välja en 40 x 40 tvåhastighets Powershift transmission med krypväxellåda. Om du letar efter en enklare lösning kan du välja 12 x 12 Synkroshuttle som finns att få med mekanisk eller hydraulisk Powershuttle. RÄTT KRAFTUTTAGSEFFEKT FÖR VARJE UPPGIFT Farmall C-serien fås med olika kraftuttagsversioner: 540, 540 / 540E, 540 / 1000*, 540E / 1000* vid grundhastighet. Alla hyttmodeller har elhydraulisk kraftuttagskoppling medan de utan hytt har mekaniska inkoppling. MAXIMAL EFFEKT, MINIMAL BRÄNSLEFÖRBRUKNING 540 eller 1000* kraftuttagshastighet är avstämd med maximal motoreffekt för att överföra maximal effekt, medan 540 Economy-hastigheten är vald så att motorn når max. vridmoment för bättre bränsleekonomi och lägre ljudnivå. FARMALL C FÖR ALLA JOBB PÅ DIN GÅRD Den integrerade frontlyften och det frontmonterade kraftuttaget om 1000 rpm (tillval) är konstruerade så att de utan problem passar in och dessutom är kompatibel med frontlastare. Driften är mekanisk och lyftkraften uppgår till 1670 kg. FÖRDELAR 30 eller 40 km/h 12x12 med synkroeller hydraulisk fram/back finns att få för alla Farmall C modeller 24 x 24 2-speed Powershift med powershuttle finns att få för Farmall C. Krypväxel för större mångsidighet - upp till 40 x 40 hastigheter med 2-speed powershift Kraftuttagshastigheten är anpassad till motorns hastighet: Lägre bränsleförbrukning, minskat varvantal, lägre ljudnivå, färre vibrationer * 1000 kraftuttagshastighet finns endast hos Farmall-modellerna 85 C, 95 C, 105 C och 115 C 10 TRANSMISSION OCH KRAFTUTTAG

11 540 varvs kraftuttag är standard. Valbara hastigheter: 540/540E, 540/1000*, 540E/1000*. 90/122.5 Farmall 115 C 540E Effekt (kw/hk(cv)) 80/109 70/95 60/82 50/68 40/ /41 20/ Vridmoment (Nm) Kraftuttaget levererar rätt hastighet för varje uppgift tack vare Effective Power, vare sig ditt fokus ligger på effekt eller på bränslesnålhet. Problemfritt integrerad frontlyft med lyftkraft upp till kg (Farmall 85 C C) upp till kg (Farmall 85 C C). TRANSMISSION OCH KRAFTUTTAGS 11

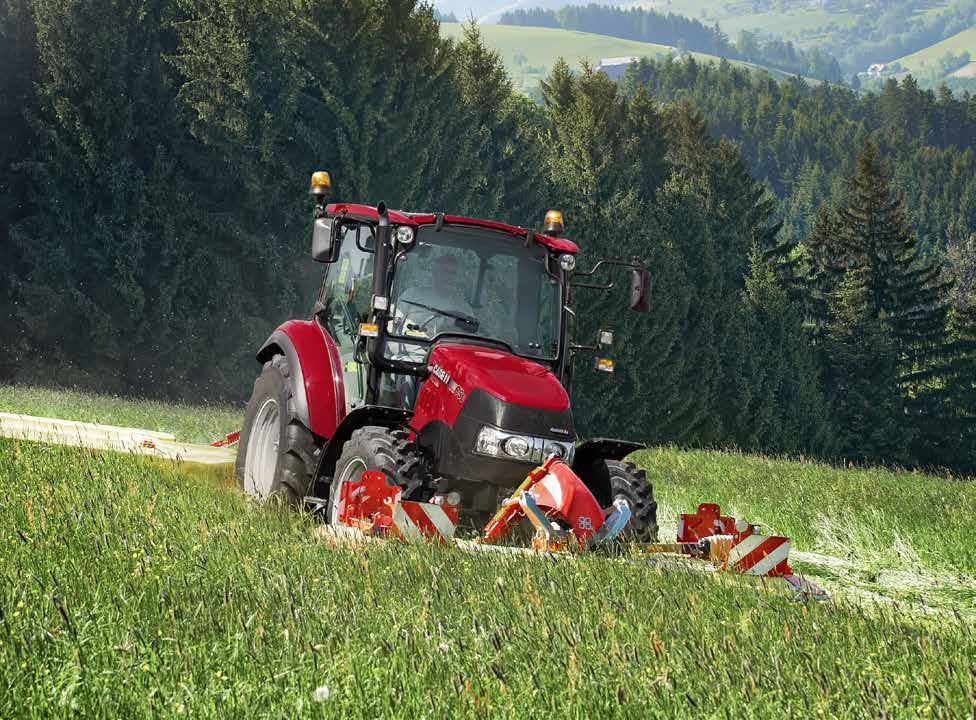

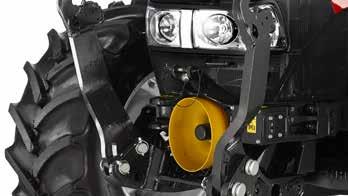

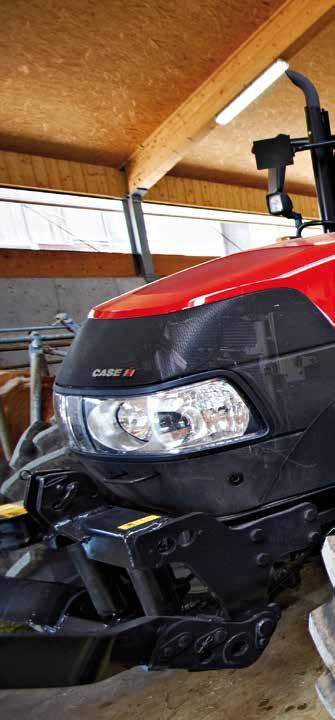

12 FRONTLYFT FULL LYFTKRAFT LÄTT ATT ARBETA MED Användaren får ut det mesta av sin frontlyft med den elektroniska frontlyften (EFH). Den utjämnar automatiskt frontlyftens i förväg inställda höjd och håller marktrycket konstant. Denna förbättrade styrning av utrustningen är till fördel för frontmonterade huggare, frontmonterade packare och många fler typer av redskap. STANDARDFRONTLYFT Den frontmonterade huggarens hela vikt vilar på huggarens glidplattor. Det högre marktrycket resulterar i lägre gräs- och ensilagekvalitet samt större markskador. EFH ELEKTRONISK FRONTLYFT EFH-lastsensorn avkänner frontutrustningens marktryck och låter föraren justera det från förarsätet. Utrustningens låga marktryck medför bättre gräskvalitet och mindre markskador. Därtill gör det högre marktrycket hos framhjulen att traktorn blir lättare att styra. STANDARDFRONTLYFT En konventionell frontlyftskonstruktion justerar utrustningens höjd beroende på framhjulens läge. När traktorn kommer fram till en ojämnhet i marken kommer hjulen fram efter frontutrustningen. Följdaktligen ökar utrustningens tryck mot marken medan hjulens tryck minskar. Resultatet blir en skadad slåttervall och nedsmutsning av skördematerialet med jord. EFH ELEKTRONISK FRONTLYFT EFH:ns lastsensor registrerar automatiskt förändringar i marktrycket i förhållandet till markojämnheter och lyfter eller sänker frontutrustningen automatiskt så att marktrycket förblir konstant. Resultatet blir bättre kvalitet på skörden, mindre markskador, lättare styrning och bättre körkomfort för föraren. 100% av utrustningsvikten 12 FRONTUPPHÄNGNING

13 FÖRDELAR Helintegrerad frontlyft och frontmonterat kraftuttag. EFH (elektronikstyrd frontlyft) med marktryckkontroll för säkert arbete med exempelvis frontmonterade slåttermaskiner på branta sluttningar samt förbättrad snittkvalitet. FRONTUPPHÄNGNING 13

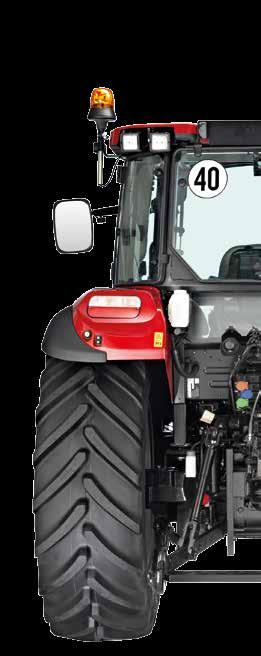

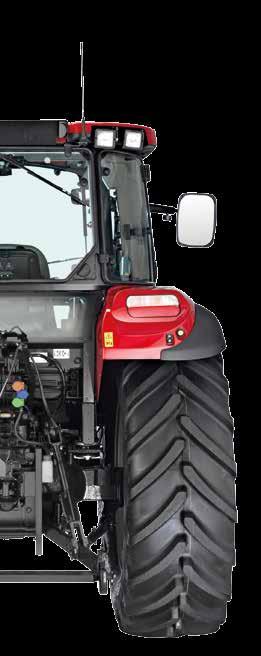

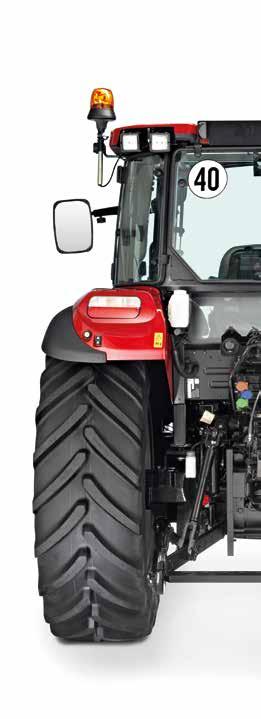

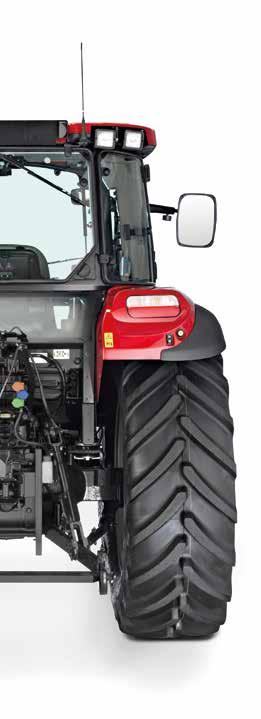

14 HYDRAULISK PÅLITLIG TUNGLYFTARE Farmall 55 C, 65 C och 75 C har en MHC mekanisk styrning av trepunktslyften med en maximal lyftkraft om kg. Modellerna Farmall 85 C, 95 C, 105 C och 115 C har antingen mekanisk eller elektronisk styrning av trepunktslyften, bägge med dragkraftsavkänning. Med sin standardkolv (endast Farmall 85 C, 95 C, 105 C och 115 C), erbjuder dessa en maximal lyftkraft om kg. ANVÄND KRAFTEN DÄR DU BEHÖVER DEN Farmall C-traktorerna kan fås med en standard hydraulpump som ger 48 l/min eller, om du behöver större effekt, en alternativ pump om 64 l/min (endast 85 C, 95 C, 105 C, 115 C). Traktorerna kan specificeras med upp till tre baktill monterade hydraulventiler och en spridare, som tillsammans ger totalt 8 kopplingar och två i mitten monterade hydraulventiler perfekt för lastningsarbete. Med alla dess alternativ och den ergonomiskt placerade, responsiva joysticken, kan du med lätthet använda alla slags utrustningar på din Farmall C-traktor. ALTERNATIV TILL TREPUNKTSLYFTEN Utvändigt reglage för trepunktslyft och kraftuttag finns som standard på modellerna med 24 x 24 transmission och kan fås som tillval på övriga modeller. Upp till tre mekaniska baktill monterade hydraulventiler kan fås för Farmall C-serien. Extern styrning för snabb och lätt montering av utrustningstillbehör på EHC-traktorer. FÖRDELAR MHC mekanisk styrning av trepunktslyften standard på Farmall 55 C, 65 C och 75 C EHC elektronisk styrning av trepunktslyften standard på Farmall 85 C, 95 C, 105 C och 115 C upp till 3 mekaniska hydraulventiler baktill 2 i mitten monterade ventiler för styrning av ytterligare redskap (lastare, frontburna redskap 14 HYDRAULIK

15 DRIVLINA MÅNGSIDIG OCH SÄKER PÅ ALLA UNDERLAG Branschens bästa motorer är till ingen nytta om du inte kan få ner kraften där den som bäst behövs mot marken. Det är därför Case IH fokuserar på kraftöverförings-, styrnings-, broms- och hjul-/däcksutrustning så att så mycket som möjligt av motorns potential når marken. Ett högt vikt-/effektförhållande, ett robust bromspaket och ett kompromisslöst 4-hjulsdriftssystem säkerställer att Farmall C-traktorerna är väl rustade för lantbrukets alla utmaningar. Låg tyngdpunkt underlättar styrning och förbättrar säkerheten i kuperad terräng. MAXIMAL DRAGKRAFT Farmall C-seriens 4-hjulsdriftsdrivaxlar är utrustade med en självlåsande differential eller med en elhydraulisk differentialspärr (endast Farmall 85 C till 115 C). Den elhydrauliska 4-hjulsdriften är oslagbar när det gäller arbeten som kräver extra dragkraft liksom arbete på sluttningar. Front- och bakre differentialspärrarna kommer att hålla dig gående även i lös jord och väta och om det är inkopplat kommer systemet inte att lämna några lerklumpar hemma på gården. Nonslip-funktionen: Den självlåsande differentialen eller en elhydraulisk differentialspärr (endast Farmall 85 C till 115 C) säkerställer maximal dragkraft på fälten och noll traktorspår hemma på gården. För dessa Farmall C-modeller kan även en bromsad framaxel fås som tillval. För de tuffaste uppgifterna och maximal livslängd kan både fram- och bakaxel fås i heavy duty-version (standard hos 85 C, 95 C, 105 C och 115 C). DÄCK SOM PASSAR ALLA ANVÄNDNINGSOMRÅDEN Det finns ett stort urval däck för jordbruksändamål från smalspåriga till breda däck som fördelar trycket vid körning på vallar. För kommunala användare finns däck av industriområdestyp vilka har lång livslängd och ger bättre åkkomfort vid landsvägsåkning. För fritids-och sportanläggningar finns grönytedäck som är skonsamma mot fina gräsytor. 3,82 m Effektivt fältarbete med maximal dragkraft. Vändradie: 3,82 m (Farmall 55 C - 75 C) och 4,33 m (Farmall 85 C 115 C). Extra stora däck för extra dragkraft. DRIVLINA 15

16 AFS SUPPORT CENTER FÖRDELAR EZ-Guide 250 är ett autostyrningssystem på instegsnivå med en ljusramp EZ-PILOT och FM 750-monitor stöder assisterad styrning assisterad med T3 TM markkompenseringsteknik AFS Support Center för att hålla dig rullande 16 AFS - AVANCERADE LANTBRUKSSYSTEM

17 HÅLL DIG PÅ DET RÄTTA SPÅRET PRECIS, EFFEKTIV OCH PRODUKTIV! Njut av att ligga i vinnarspåret med hjälp av styrningssystemen från Case IH. Reducerar utsläpp och överlappningar automatiskt och sparar på så sätt bränsle och personalkostnader och hanterar ditt utsäde, växtskyddspreparat och mineralgödsel effektivare än någonsin förut. HÅLL ALLTING I SIKTE EZ-Guide 250 är ett autostyrningssystem på instegsnivå med en ljusramp. Detta Case IH-system har ett intuitivt användargränssnitt och är driftsklart vid leverans. AUTOMATISERAD STYRNING EZ-PILOT kan även eftermonteras på din Farmall C-traktor. Om EZ-PILOT är aktiverat vrids ratten med hjälp av en integrerad elmotor. Precis styrning fås över 3 km/t och upprätthålls t.o.m. i sluttande och kuperade landskap vilket befriar föraren från uttröttande styrningskorrigeringar. Eftersom motorn är integrerad i rattstången förblir utrymmet för åtkomst till instrumentpanelen och frihet för förarens ben opåverkat och fritt. Systemet medger, om det ej är aktiverat, obegränsad manuell styrning. EZ-PILOT utgör en idealisk uppgraderingslösning för att uppnå stor noggrannhet på dina fält till ett överkomligt pris. AFS SUPPORT DELAD KUNSKAP ATT FÅ PÅ TELEFON Många saker i ditt liv följer inte samhällets normala öppettider mellan Därför erbjuder Case IH teknisk support dygnet runt med rätt folk när och där du behöver dem allt för att hålla dig rullande. Samtal till supportcentret loggas och kategoriseras, så alla AFS supportingenjörer har tillgång till förfrågan och lösningen. Dessa delade kunskaper hjälper oss att erbjuda snabbare och mer precisa svar. EZ-Pilot FM-750 TM monitor AG25 GNSS antenn FM-250 TM monitor AFS - AVANCERADE LANTBRUKSSYSTEM 17

18 ANVÄNDBARHET OCH SYSTEMLÖSNINGAR Fortsätt att köra! Daglig kontroll och rengöring har gjorts lättare med det nya utsvängbara kylarpaketet med luftfiltret lätt och snabbt åtkomligt. Det är enkelt att kolla oljan utan att behöva lyfta upp motorhuven. När du köper en Case IH-maskin kan du inte bara vara säker på att du köper den bästa produkten utan också att du har den bästa återförsäljarbackupen bakom dig. Case IH-återförsäljaren kan ge dig goda råd vid valet och finansieringen av rätt maskin och kommer att säkerställa att det du behöver, levereras när du behöver det. Försäljaren kommer sedan att fortsätta att stödja dig och din utrustning med den service och den reservdelsservice som du kan förvänta dig från ett företag med ett så aktat namn som Case IH. ALLA DELAR OCH ALL SERVICE SOM HÅLLER IGÅNG DIN UTRUSTNING Du kan få Case IH:s hela program av reservdelar och komponenter hos din lokala återförsäljare liksom fullserviceerbjudanden och branschledande garantier. Expertkunskaper tillämpas av skickliga, fabriksutbildade serviceproffs som är inriktade på att garantera dig maximal aktiv driftstid, säsong efter säsong. DYGNET RUNT. I HELA LANDET Case IH Max Service är en kundsupport som erbjuder 24/7 tillgång till proffs, produkter och reservdelsservice som är nödvändiga för att hålla din verksamhet igång under tid då lönsamheten är som viktigast. Maxservice backar upp din återförsäljare med alla resurser som finns att få när det gäller att maximera Case IH-utrustningens aktiva driftstid liksom att öka utdelningen på din investering genom tillgång dygnet runt till produktexperter och assistans vid problem. EN OPTIMAL FINANSIERINGSLÖSNING FÖR VARJE INVESTERING CNH Industrial Capital är Case IH:s finansbolag. Våra anställda är finansieringsexperter och har många års erfarenhet av jordbruk. Vi vet inte bara mycket om Case IH-produkterna och marknaden, vi förstår oss också på de individuella kraven inom din verksamhet. Vi kan därför alltid erbjuda dig en finansiell lösning för dina nya investeringar vilka är skräddarsydda för dina driftsförutsättningar respektive maskinanvändning ifråga om lån, hyra eller leasing. Vårt viktigaste mål är att förbättra dina investeringars lönsamhet! Därför kan du kombinera varje CNH Industrial Capital-finansiering med Capital olycksfalls- och maskinskadeskydd i form av maskinskadeeller reparationsförsäkring för uteslutan av risker kring din investering och för att säkerställa en större tillförlitlighet i din planering. BESÖK VÅR FANSHOP: 18 SERVICE- OCH SYSTEM- LÖSNINGAR

19 MODELL FARMALL 55 C FARMALL 65 C FARMALL 75 C FARMALL 85 C FARMALL 95 C FARMALL 105 C FARMALL 115 C MOTOR FPT FPT FPT FPT FPT FPT FPT Cylinderantal / Cylindervolym (cm³) 4 / / / / / / / Typ / Avgaskrav Common Rail dieselmotor, avgasdriven turbo och laddluftkylare/ Steg IIIB Common Rail dieselmotor, avgasdriven turbo och laddluftkylare/ Steg IIIB Nominell effekt ECE R120cf 3) motorvarvantal (kw/hk(cv)) 43 / 58 vid / 65 vid / 75 vid / 86 vid / 99 vid / 107 vid / 114 vid Max. vridmoment ECE R120 motorvarvantal rpm) 244 vid vid vid vid vid vid vid Vridmomentökning enligt OECD (%) Bränsletankvolym (liter) KRAFTÖVERFÖRING 12 x 12 synkroshift med mekanisk fram/back, 30 eller 40 km/h 24 x 24 Synchroshift med splitlåda, 30 eller 40 km/h x 12 syncroshift med powershuttle, 30 eller 40 km/h 24 x 24 synkroshift med mekanisk fram/back och splitlåda, eller 40 km/h 24 x 24 2-stegs Powershift med powershuttle, 40 km/h x 20 syncroshift med mekanisk fram/back och krypväxel, 30 eller 40 km/h 20 x 20 Syncroshift med powershuttle och krypväxel, 30 eller 40 km/h 40 x 40 2-stegs Powershift med powershuttle och krypväxel, 40 km/h KRAFTUTTAG Koppling elhydraulisk elhydraulisk Standardhastigheter (tillval) (rpm) 540 (540/540E) 540 (540/540E eller 540/1 000 eller 540E/1 000) 540/540 E (540/1 000 eller 540E/1 000) Drivhjulsberoende kraftuttag är tillgängligt (rpm) 540/540E 540/540E eller 540/1 000 eller 540E/1 000 FRONTKRAFTUTTAG OCH FRONTLYFT Frontkraftuttag varvs rpm Frontlyften max. lyftkraft (kg) FYRHJULSDRIFT OCH STYRNING (DRIVLINA) Typ elhydraulisk elhydraulisk Min. vändradie 1) (m) 3,82 3,82 3,82 4,33 4,33 4,33 4,33 HYDRAULSYSTEM Max. pumpflöde totalt (styrning/trepunktslyft & externt) (l/min) 84 (36,5 / 47,5) 84 (36,5 / 47,5) 84 (36,5 / 47,5) 100 (36,5 / 63,5) 100 (36,5 / 63,5) 100 (36,5 / 63,5) 100 (36,5 / 63,5) MHC Mekanisk trepunktslyft EHC - Elektronisk trepunktslyft Max. lyftkraft/oecd lyftkraft över 610 mm (kg) / / / / / / / Max. antal bakre hydraulventiler / mittmonterade ventiler 3 mekan. / 2 mekan. 3 mekan. / 2 mekan. 3 mekan. / 2 mekan. 3 mekan. / 2 mekan. 3 mekan. / 2 mekan. 3 mekan. / 2 mekan. 3 mekan. / 2 mekan. VIKTER OCH MÅTT 1) Ungefärlig transportvikt (kg) Tillåten totalvikt standard / heavy duty (kg) / / / / / / / A: Total höjd (mm) B: Total längd (mm) C: Total bredd (steg till steg) (mm) D: Hjulbas (mm) STANDARDDÄCK 2) Front 14.9 R R R R R R R20 Bak 16.9 R R R R R R R30 * Uppfyller lagar och regler i ditt land. Standardutrustning Tillvalsutrustning - ej tillgängligt 1) 2) 3) Med standarddäck Andra typer på begäran ECE R120 motsvarar ISO och 97/68/EC Säkerhet skadar aldrig! Läs alltid bruksanvisningen innan du börjar använda utrustningen. Inspektera utrustningen innan den börjar användas och säkerställ att den fungerar på avsett sätt. Åtlyd produktens varningsskyltar och använd erhållna säkerhetsfunktioner. Detta dokument har publicerats för spridning världen över. Vad som är standard och tillval när det gäller utrustning liksom tillgängligheten hos olika modeller kan variera från ett land till ett annat. Case IH förbehåller sig rätten att utan föregående meddelande vid varje tillfälle företa ändringar av konstruktion och teknisk utrustning utan att detta medför någon som helst skyldighet att genomföra en sådan ändring på en produkt som redan sålts. Eftersom alla ansträngningar gjorts för att säkerställa att specifikationer, beskrivningar och illustrationer i denna broschyr är korrekta vid dess pressläggning, kan även dessa ändras utan föregående meddelande. Illustrationer kan visa tillvalsutrustning eller kan visa eller inte visa standardutrustning. Case IH rekommenderar smörjmedel. CNH UK Ltd., Cranes Farm Road, Basildon, Essex SS14 3AD 2014 CASE IH FARMALL C Series COM BR - Gratistelefon Tryckt i Österrike - 07/14 - TP01 - Kod. 14C0001SOO D B A C SPECIFIKATIONER 19

20 Cod. 14C0001SOO
