1 Rapport 2013:65 Arkeologisk förundersökning Kulturlager i Södra Rännevallen i Vadstena RAÄ 21 Södra Rännevallen Vadstena stad och kommun Östergötlands län Marie Ohlsén Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD

2

3 Kulturlager i Södra Rännevallen i Vadstena Innehåll Sammanfattning Inledning Områdesbeskrivning Syfte Metod och dokumentation Resultat och tolkning Referenser Tekniska uppgifter Bilaga 1. Fyndlista Bilaga 2. Profilritning Omslagsbild: Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 Sammanfattning Östergötlands länsmuseum utförde under våren 2005 en arkeologisk förundersökning, med anledning av schaktning för ny VA-ledning längs Södra Rännevallen. Den berörda sträckan låg mellan Borgargatan och Skänningegatan i Vadstena stad. I samband med detta arbete lades även ny gatubeläggning. Sträckningen är belägen inom Vadstenas medeltida stadsområde, RAÄ 21. Schaktlängden uppgick till ca 175 löpmeter med ett maximalt djup av ca 2,3 m. Schaktningarna för ny gatubeläggning utfördes ned till ett djup av ca 0,55 m. Denna del av Södra Rännevallen är kraftigt urschaktad. Vid förundersökningen påträffades endast enstaka kulturlagerpelare. Fynd i ett av kulturlagren, som låg på ett djup av 0,75 m under asfalten, visade på en datering till talen. Detta stämmer väl överens med andra arkeologiska arbeten som utförts i dessa södra delar av RAÄ 21, den medeltida stadens område. Marie Ohlsén avdelningschef 2

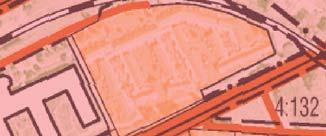

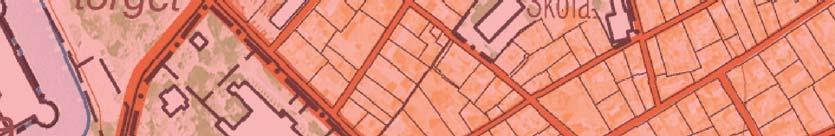

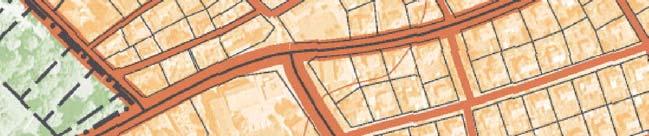

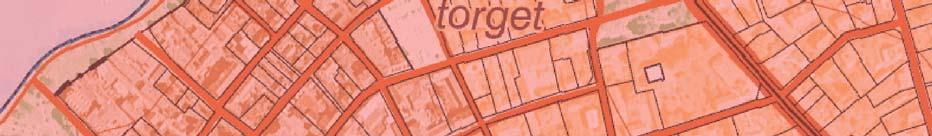

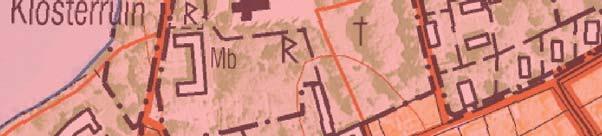

5 Vadstena 9:1 Vadstena 16:1 Vadstena 22:1 Vadstena 14:1 Vadstena 17:1 Vadstena 2:1 Vadstena 28:1 Vadstena 28:1 Vadstena 28:1 Vadstena 18:1 Vadstena 18:1 Vadstena 18:1 Vadstena 20: Vadstena 29: Vadstena 21:1 Vadstena 34:1Vadstena 7:1 Vadstena 5:1 Vadstena 5:1 Vadstena Vadstena 5:1 Vadstena 5:1 6:1 Vadstena 5:1 Vadstena 4:1 Vadstena 8:1 Vadstena 15: Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan med undersökningssträckan (gul/svart) och platsen för profilritningen (rött) markerade. Skala 1:

6 Inledning Östergötlands länsmuseum utförde, under våren 2005 en arkeologisk förundersökning, med anledning av schaktning för ny VA-ledning längs Södra Rännevallen. Den berörda sträckan låg mellan Borgargatan och Skänningegatan i Vadstena stad. I samband med detta arbete lades även ny gatubeläggning. Sträckningen är belägen inom Vadstenas medeltida stadsområde, RAÄ 21. VA-schaktet uppgick till ca 175 löpmeter med ett djup av ca 2,3 m. Schaktningarna för ny gatubeläggning utfördes ned till ett djup av ca 0,55 m. Förundersökningen utfördes efter beslut från Länsstyrelsen i Östergötlands län. Uppdragsgivare var Vadstena kommun, Samhällsbyggnadskontoret, vilka även svarade för de arkeologiska kostnaderna. Ansvarig för förundersökningen var antikvarie Anders Lundberg. Rapporten har skrivits av undertecknad. Områdesbeskrivning Den aktuella sträckningen av Södra Rännevallen löper söder om det medeltida stadsområdet, RAÄ 21. I det äldsta kartmaterialet, från 1650-talet och framåt, slutar stadens bebyggelse strax innanför Rännevallen. Vid denna tid löpte stadens tullstaket åt söder utmed densamma och strax utanför vidtog reglerade odlingslotter i form av kålgårdar. Den äldsta stadsgränsen utgjordes förmodligen av en kombination av en vallgrav, naturliga vattendrag och grävda diken. En ny vallgrav grävdes på eller 1470-talet. I ett brev, utfärdat av borgmästarna, rådmännen och menigheten år 1467, anges att man vill uppföra ett försvarverk runt staden. Denna kom att som mest bestå av ett 6 m brett dike med en 6 m bred vall. Utmed vallen tycks gator ha löpt, vilket bl a utgörs av delar av dagens Grop- och Backegatan samt Södra Rännevallen (Fritz 1984; Fritz 2000). Stadens yngsta medeltida försvarsverk i form av vall och grav löpte längs med nuvarande Rännevallsgatan, fast ca 40 m åt norr (Hedvall 2002:66 ff). Vad som fanns mellan detta och nuvarande Rännevallen under medeltiden är inte känt. Omkring år 1700 anges flera av de tomter som bildats där utgöra såväl bebyggda som obebyggda kålgårdstomter. Främst från södra delen av det medeltida stadsområdet, i vilket Södra Rännevallen löper, har indikationer på äldre bebyggelse som föregått den reglerade staden framkommit (Stibéus 2002:132 f). En för- och slutundersökning genomfördes år 2005 i kv Båtsmannen 20 inför återuppförande av ett timmerhus. Vid dessa framkom sedan tidigare okänd bebyggelse från tiden efter att försvarverket från 1400-talet raserats eller byggts om. På Vadstenas äldsta karta från 1642 indikerades ingen bebyggelse inom det aktuella området. Den påträffade bebyggelsen förmodades härröra från 1600-talet. Under bebyggelsen framkom rester efter det medeltida befästningsverk som anlades efter 1467 runt staden. En 6 m bred vallgrav undersöktes men några rester efter vallen framkom inte. Vallgraven avslutades strax före Skänningegatan (Stenvall 2005). I kv Båtsmannen 19 utfördes år 2006 en arkeologisk förundersökning. Vid den påträffades en grop och en stenläggning. En träbit från gropens botten har daterats till e Kr (Karlsson 2008). I det aktuella området kunde flera av stadens byggnadsfaser förväntas framkomma. Dels lämningar från tiden före den första stadsgränsen och dels rester efter själva befästningsverket från talen. Dessutom fanns det en möjlighet att efterreformatoriska lämningar skulle komma i dagen. Syfte Syftet med den arkeologiska förundersökningen i form av antikvarisk kontroll var primärt att styra markingreppen så att eventuell lagskyddad fornlämning berördes i så liten omfattning som möjligt. Om detta inte var möjligt skulle lämningarna undersökas och dokumenteras i syfte att fastställa deras karaktär, omfattning och om möjligt datering. Dessutom var det viktigt att konstatera i vilken omfattning utschaktning skett av Södra Rännevallen. Många av de tidigare markingreppen har inte följts av arkeologiska arbeten vilket medfört stora kunskapsluckor i de mer perifera områdena av staden. Metod och dokumentation Den antikvariska kontrollen genomfördes, under delar av våren 2005, i samband med ledningsschaktningen. Påträffad lagskyddad lämning undersöktes genom handgrävning och dokumenterades genom inmätning och handritning. Inga foton togs. Föremål som tillvaratagits ligger under accessionsnummer ÖLMC4653. Dokumentationsmaterialet förvaras på Östergötlands museum. 4

7 Resultat och tolkning Det aktuella schaktet för ny VA-ledning löpte längs Södra Rännevallen, på sträckan Borgargatan Skänningegatan. I samband med detta arbete lades även ny gatubeläggning. VA-schaktets totala längd uppgick till ca 175 löpmeter med ett maximalt djup av ca 2,3 m. Schaktningarna för ny gatubeläggning utfördes ned till ett djup av ca 0,55 m. I samband med de arkeologiska arbetena i Södra Rännevallen konstaterades att denna del av gatan är kraftigt urschaktad. Endast enstaka kulturlagerpelare gick att finna. I höjd med Södra Rännevallen nr framkom bevarade kulturlager. Det översta lagret (L3) under asfalten var upp till 0,60 m tjockt. Det var ett påfört fyllnadslager, innehållande rikligt med tegelfragment och småsten. Under detta fanns ett 0,20 m tjockt lager bestående av upplöst kalkbruk innehållande finfragmenterat tegel och enstaka kolbitar (L4). Lagret har tolkats som ett raserings-/byggnadslager. Detta lager låg utmed en ca 3,5 m lång sträcka. Strax under lagret fanns flera trästockar (L6). Dessa var relativt dåligt bevarade och fortsatte diagonalt över schaktbottnen. I höjd med trästocken framkom ett sandigt något grusigt kulturlager (L5) innehållande tegelkross, träkol och djurben. Fynd från detta lager bestod av BII:4-keramik, glas och hästsko (C4653). Keramiken hade engobeglasyr och dateras till talen. Kulturlagren fortsatte under schaktbottnen som i detta fall låg på 1,20 m under asfalten. Referenser Fritz, B Vadstenas grop och plankor stadens medeltida befästningsverk. I: Föreningen Gamla Vadstena Småskriftserien nr 29. Fritz, B Det medeltida Vadstena. I: 600 år i Vadstena. Vadstena stads historia från äldsta tider till år Red. Göran Söderström. Västervik. Hasselmo, M Vadstena. Medeltidsstaden 36. Riksantikvarieämbetet och Statens historiska museer. Rapport. Stockholm. Hedvall, R Ett byggnadsverk till värn och tröst. I: Hedvall, R. (red.) Arkeologi i Vadstena. Nya resultat med utgångspunkt i undersökningarna i stadsdelen Sanden. Riksantikvarieämbetet Arkeologiska undersökningar Skrifter 46. Stockholm. Karlsson, E Kv Båtsmannen 19. Arkeologisk förundersökning. Rapport 2008:21. Vadstena stad och kommun. Östergötlands länsmuseum. Stenvall, J Befästningsverk och 1600-tal i kv Båtsmannen 20. Rapport 2004:64. Riksantikvarieämbetet UV Öst. Vadstena stad och kommun. Östergötland. Stibéus, M Vadstena före staden och Sanden. I: Hedvall, R. (red.) Arkeologi i Vadstena. Nya resultat med utgångspunkt i undersökningarna i stadsdelen Sanden. Riksantikvarieämbetet Arkeologiska undersökningar Skrifter 46. Stockholm. Topografiska arkiv. Östergötlands länsmuseum. 5

8 Tekniska uppgifter Lokal Stad Kommun Län och landskap Södra Rännevallen Vadstena Vadstena Östergötland Fornlämningsnummer RAÄ 21 Ekonomiska kartans blad Koordinatsystem (8E 6j Vadstena) RT90 2,5 gon V Typ av undersökning Arkeologisk förundersökning Länsstyrelsens dnr Länsstyrelsens handläggare Annika Toll Länsstyrelsens beslut ÖLM dnr 749/04 ÖLM projektnr Uppdragsgivare Kostnadsansvarig Vadstena kommun, Samhällsbyggnadskontoret Vadstena kommun, Samhällsbyggnadskontoret Projektledare Anders Lundberg Personal - Rapport Marie Ohlsén Fältarbetstid Våren 2005 Totalt undersöktes 175 löpm Därav intensivt 5 löpmeter Fynd Foto Analyser ÖLM C4653:1-3 Nej Nej Grafik Lasse Norr Renritning - Grafisk form Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2013:65 Östergötlands museum 6

9 Bilaga 1. Fyndlista Fynd Antal Föremål Material Teknik Vikt Fragm Lager Anmärkning C4653:1 1 Hästsko Järn Smitt 106 K 5 Ganska liten sko, rejält sliten. C4653:2 1 Kärl BII:4 Drejat 65 F, 3 5 Tre buk-/bottenfragment av fat, ljusrött gods med vitleredekor och klar glasyr på insidan. C4653:3 12 Fönsterglas Glas Blåst F 5 Tolv fragment av ljusgrönt glas, sju av dem har smältrand. 7

10 Dnr 749/04:1 V Bilaga 2. Profilritning 0,60 m till hushörn ~ 2 VA-brunn ~ ~ ~ 3 ~ ~ Asfalt. 2 Fyllnadslager. Sand. 3 Fyllnadslager. Gråbrun sand, rikligt med tegelfragment och småsten. 4 Raserings-/byggnadslager? Beige sandigt upplöst kalkbruk, mycket rikligt med finfragmenterat tegel/-kross, enstaka träkol. 5 Gråblått sandigt gruslager. Fuktbemängt. Enstaka tegelkross, träkol och djurben. Fynd insamlat. 6 Trä (dåligt bevarat). Fortsatte diagonalt över schaktbottnen. 8 V

11 V 4 Profil mot S 5 6 7m 8m 1 ~ ~ Södra Rännevallen 0 1m Vadstena stad och kommun, Ög RAÄ 21 Profilritning Skala 1:20 Dnr 749/ Anders Lundberg Renritning Lasse Norr 9 V
